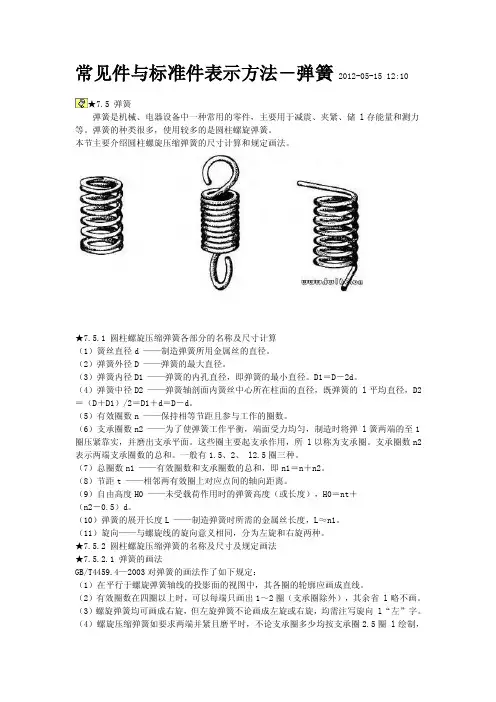

常见件与标准件表示方法－弹簧2012-05-15 12:10★7.5 弹簧弹簧是机械、电器设备中一种常用的零件，主要用于减震、夹紧、储 l存能量和测力等。
弹簧的种类很多，使用较多的是圆柱螺旋弹簧。
本节主要介绍圆柱螺旋压缩弹簧的尺寸计算和规定画法。
★7.5.1 圆柱螺旋压缩弹簧各部分的名称及尺寸计算（1）簧丝直径d ——制造弹簧所用金属丝的直径。
（2）弹簧外径D ——弹簧的最大直径。
（3）弹簧内径D1 ——弹簧的内孔直径，即弹簧的最小直径。
D1＝D－2d。
（4）弹簧中径D2 ——弹簧轴剖面内簧丝中心所在柱面的直径，既弹簧的 l平均直径，D2＝（D＋D1）/2＝D1＋d＝D－d。
（5）有效圈数n ——保持相等节距且参与工作的圈数。
（6）支承圈数n2 ——为了使弹簧工作平衡，端面受力均匀，制造时将弹 l簧两端的至1圈压紧靠实，并磨出支承平面。
这些圈主要起支承作用，所 l以称为支承圈。
支承圈数n2表示两端支承圈数的总和。
一般有1.5、2、 l2.5圈三种。
（7）总圈数n1 ——有效圈数和支承圈数的总和，即n1＝n＋n2。
（8）节距t ——相邻两有效圈上对应点间的轴向距离。
（9）自由高度H0 ——未受载荷作用时的弹簧高度（或长度），H0＝nt＋（n2－0.5）d。
（10）弹簧的展开长度L ——制造弹簧时所需的金属丝长度，L≈n1。
（11）旋向——与螺旋线的旋向意义相同，分为左旋和右旋两种。
★7.5.2 圆柱螺旋压缩弹簧的名称及尺寸及规定画法★7.5.2.1 弹簧的画法GB/T4459.4—2003对弹簧的画法作了如下规定：（1）在平行于螺旋弹簧轴线的投影面的视图中，其各圈的轮廓应画成直线。
（2）有效圈数在四圈以上时，可以每端只画出1～2圈（支承圈除外），其余省 l略不画。
（3）螺旋弹簧均可画成右旋，但左旋弹簧不论画成左旋或右旋，均需注写旋向l“左”字。
（4）螺旋压缩弹簧如要求两端并紧且磨平时，不论支承圈多少均按支承圈2.5圈 l绘制，必要时也可按支承圈的实际结构绘制。

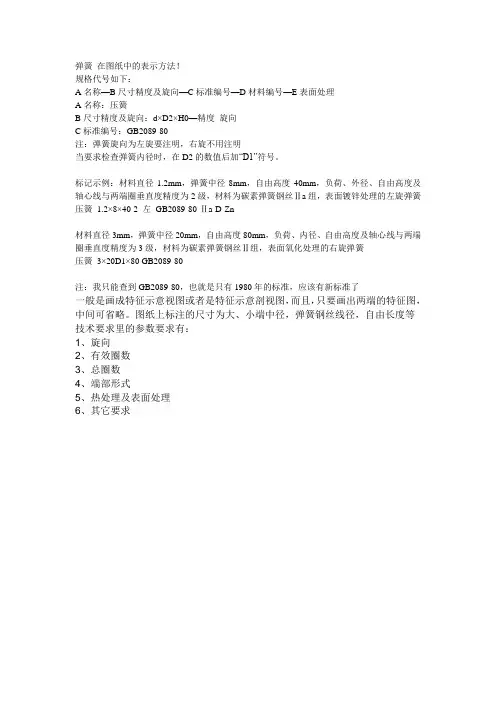

弹簧 在图纸中的表示方法
弹簧在图纸中的表示方法！
规格代号如下：
A名称—B尺寸精度及旋向—C标准编号—D材料编号—E表面处理
A名称：压簧
B尺寸精度及旋向：d×D2×H0—精度旋向
C标准编号：GB2089-80
注：弹簧旋向为左旋要注明，右旋不用注明
当要求检查弹簧内径时，在D2的数值后加“D1”符号。
标记示例：材料直径1.2mm，弹簧中径8mm，自由高度40mm，负荷、外径、自由高度及轴心线与两端圈垂直度精度为2级，材料为碳素弹簧钢丝Ⅱa组，表面镀锌处理的左旋弹簧压簧1.2×8×40-2 左GB2089-80·Ⅱa-D·Zn
材料直径3mm，弹簧中径20mm，自由高度80mm，负荷、内径、自由高度及轴心线与两端圈垂直度精度为3级，材料为碳素弹簧钢丝Ⅱ组，表面氧化处理的右旋弹簧
压簧3×20D1×80 GB2089-80
注：我只能查到GB2089-80，也就是只有1980年的标准，应该有新标准了
一般是画成特征示意视图或者是特征示意剖视图，而且，只要画出两端的特征图，中间可省略。
图纸上标注的尺寸为大、小端中径，弹簧钢丝线径，自由长度等技术要求里的参数要求有：
1、旋向
2、有效圈数
3、总圈数
4、端部形式
5、热处理及表面处理
6、其它要求。
第8章__标准件(键、销、弹簧、轴承)(精品)
b=18,h=11,L=100的单圆头普通
C型
平键（C型）: 键 C GB/T1096 18×100
（C不能省略）
第8章 标准件和常用件 8.4 键、销联接 8.4.1 键联接 上一页 下一页
1）键的规定标记及示例
半 圆 键
b=6，h=10,R=25,L=24.5的半圆键： 键 GB/T1099 6×25
外圈 内圈
滚动体 保持架
外圈
内圈
保持架
滚动体
第8章 标准件和常用件 8.6 滚动轴承 上一页 下一页
滚动体类型
球
圆柱滚子
滚针
圆锥滚子
球面滚子
非对称球面滚子
第8章 标准件和常用件 8.6 滚动轴承 上一页 下一页
滚动轴承的代号
国家标准规定滚动轴承的代号由基本代号、前置代号、和后置代号构成, 其排列如下：
带偏心套的外球面球轴承的通用画法
带防尘盖轴承的通用画法
第8章 标准件和常用件 8.6 滚动轴承 上一页 下一页
在基本代号中当轴承类型代号为字母时，则该字母应与后面表示尺寸系 列代号的数字之间空半个汉字。
例2：轴承型号L N 207代表的含义为：
前置代号
L N 207
类型代号 （0）2—尺寸系列代号
内径代号 (d=07x5=35)
第8章 标准件和常用件 8.6 滚动轴承 上一页 下一页
常见轴承类型代号
代号 轴承类型
第8章 标准件和常用件 8.4 键、销联接 8.4.2 花键的画法及代号注法 上一页 下一页
内花键标注：
内花键的标注有两种方法： 1）在图中直接注出。 2）注出花键代号。 无论采用哪种注法，花键工作长度L都要在图样上注出。
第08章 常用标准件和齿轮、弹簧的表示法
二、双头螺柱连接
首 页
章目录
节目录
上一页
下一页
§8-1
螺纹紧固件表示法
三、螺钉连接
螺钉连接不用螺母，它一般用于受力不 大而又不需经常拆装的地方。 使用螺钉连接时，被连接零件中的一个 加工出螺孔，其余零件都加工出通孔或 沉孔。为便于装配，通孔的直径 dh应稍 大于螺纹大径 (孔径≈1.1 d ) 。
螺纹紧固件表示法
一、螺栓连接
首 页
章目录
节目录
上一页
下一页
§8-1
螺纹紧固件表示法 螺 母 垫 圈
二、双头螺柱连接
双头螺柱连接用于被连接零件太厚或由 于结构上的限制不宜用螺栓连接的场合。 双头螺柱连接是用双头螺柱、螺母、垫 圈来紧固被连接零件的。 使用双头螺柱连接时，被连接零件中的 一个加工出螺孔，其余零件都加工出通 孔，通孔的直径 dh 稍大于螺纹大径（孔 径≈1.1 d ） 。
首 页
章目录
节目录
上一页
下一页
§8-1
螺纹紧固件表示法
二、双头螺柱连接
按旋入端长度 bm 不同，国家标准规定双头螺柱有下列四种： 用于：钢、青铜零件
b m = 1d
铸铁零件
（标准编号为：GB/T 897—1988）
bm = 1.25 d bm = 1. 5 d
铝零件
（标准编号为：GB/T 898—1988）
l≥δ1+δ2 + h + m + b1
(b1≈ 0.2 ~ 0.3 d )
根据公称长度的计算值 l，在螺栓标准 的 l长度系列值中，选取标准长度 l
写出各螺纹紧固件的标记
螺栓 螺母 垫圈
首 页
GB/T 5782 M d × l GB/T 6170 M d GB/T 97.1 d
弹簧规格表示方法
弹簧规格表示方法弹簧是一种常见的机械元件，广泛应用于各个领域。
在使用弹簧之前，我们需要了解弹簧的规格，以便选择合适的弹簧。
本文将介绍弹簧规格的表示方法，并对每种表示方法进行详细解释。
一、直径表示法弹簧的直径表示法是最常见的一种表示方法。
通常使用字母"D"加上一个数字来表示，例如D10表示直径为10毫米的弹簧。
这种表示方法简单明了，直观易懂。
二、线径表示法线径表示法是指弹簧线的直径。
弹簧线径一般用字母"d"表示，后跟一个数字，例如d1.5表示线径为1.5毫米的弹簧。
线径是弹簧的重要参数，它决定了弹簧的刚度和承载能力。
三、螺距表示法螺距表示法是指弹簧线圈之间的间距。
弹簧的螺距决定了弹簧的回弹力和柔软度。
螺距一般用字母"P"表示，后跟一个数字，例如P2表示螺距为2毫米的弹簧。
螺距越小，弹簧的回弹力越大，柔软度越低。
四、材料表示法弹簧的材料也是表示弹簧规格的重要参数之一。
常见的弹簧材料有钢丝、不锈钢丝等。
材料一般用字母"M"表示，后跟一个数字，例如M2表示材料为不锈钢的弹簧。
五、长度表示法长度表示法是指弹簧的长度。
弹簧的长度决定了其应用场景和使用方式。
长度一般用字母"L"表示，后跟一个数字，例如L50表示长度为50毫米的弹簧。
六、弹簧常数表示法弹簧常数是指单位长度的弹簧所受的力。
弹簧常数一般用字母"k"表示，后跟一个数字，例如k10表示弹簧常数为10牛顿/米。
弹簧常数越大，弹簧的刚度越大。
七、负荷表示法负荷表示法是指弹簧的承载能力。
一般用字母"F"表示，后跟一个数字，例如F100表示承载能力为100牛顿的弹簧。
负荷是选择弹簧时需要考虑的重要因素之一，需要根据实际需求来确定。
在选择弹簧时，我们需要综合考虑以上各种规格表示方法，并根据实际需求进行选择。
不同的应用场景和需求需要不同规格的弹簧来满足。
弹簧规格的表示方法
弹簧规格的表示方法
弹簧分为很多种类型，其中包括常见的压缩弹簧、拉伸弹簧、扭转弹簧。
还有非常规的异形弹簧。
每种产品的表示方法都不同。
在弹簧行业里压缩弹簧默认的弹簧规格的表示方法如：φ2*12*60*15N，其中2表示线径，12为外径，60有自由长度，15有总圈数。
也就是【线径*外径*自由长度*总圈数】，当然其中的外径也可以表示为中径或者内径，写规格的时候需要注明一下，比如：φ2*12(内)*60*15N。
拉伸弹簧一般只在规格体现出：线径*外径*簧身长度(或者含拉钩的总长度)。
扭转弹簧一般只在规格体现出：线径*外径*圈数
因为弹簧产品涉及到的很多细节的参数，只是这样的简单规格是无法正确完整的表述弹簧细节。
下面我们从几张图纸看看：
从三张图纸中可以看出，其中还有很多参数是无法从我们上述的弹簧规格中表示出来，所以最好是有图纸以及技术要求提供给厂家，这样才能使双方对所需的弹簧有同样的理解，才不会致使做错货物！如下图所示：
这是一些常用图例，绘制时应按实际的需要适当增、减图例中的内容。
1.弹簧的参数应直接标注在图形上，当直接标注有困难时可在“技术要求”中说明。
2.一般用图解方式表示弹簧的机械性能。
圆柱螺旋压缩(拉伸)弹簧的机械性能曲线均画成直线，标注在主视图上方。
圆柱螺旋扭转弹簧的机械性能曲线一般
画在左〖视图上方，也允许画在主视图上方，性能曲线画成直线。
机械性能曲线(或直线形式)用粗实线绘制。
3.当某些弹簧只需给定刚度要求时，允许不画机械性能图，而在“技术要求”中说明刚度要求。
弹簧的术语及代号。
机械制图：5-1 标准件——弹簧
圆柱螺旋压缩弹簧的标记
返回
dxDxH0
Y A -1.2×8×40 -2 LH GB/T2089－1994 B级－D－Zn
表示镀锌
弹簧的旋向： 右旋用RH 左旋用LH
弹簧材料为B级 碳素弹簧钢丝 国标号 左旋 2级精度
若未标注旋向，则选用左旋、 簧丝直径为1.2mm
右旋均可。
中径为8mm 自由高度为40mm
返回
举例
圆柱螺旋压缩弹簧画法举例
返回
圆柱螺旋压缩弹簧的标记示例
返回
例如：线径30mm，弹簧中径150mm，自由高度320mm，制造 精度为3级，材料为60Si2MnA，热卷，两端并紧锻 平，表面涂漆处理的右旋圆柱螺旋压缩弹簧。
其标记为：YB－30×150×320－GB/T 2089－1994
举例 over
标准件——弹簧
圆柱螺旋压缩弹簧 参数及尺寸关系
画法
返回
标记
常用件
零件图 应用广泛，某些部分的结构形状和尺寸等已有统一标
准的零件，这些零件在制图中都有规定的表示法。例如，
齿轮等。
1. 齿轮
（1）直齿圆柱齿轮
直齿圆柱齿轮各几何要素名称、代号 直齿圆柱齿轮几何要素尺寸计算
小 结
单个直齿圆柱齿轮规定画法 两直齿圆柱齿轮啮合规定画法
齿轮有标准齿轮与非标准齿轮之分，具有标准齿的齿轮称为
标准齿轮。
直齿轮
斜齿轮
人字齿轮
over
圆柱齿轮
返回
圆锥齿轮
返回
蜗杆蜗轮
返回
直齿圆柱齿轮各几何要素名称、代号
返回
对于标准齿轮，分度圆直径=节圆直径
直齿圆柱齿轮几何要素的尺寸计算
返回
常用标准件和弹簧的表示法
1. 螺栓连接及其连接画法 螺栓连接常用的紧固件有螺栓、螺母、垫圈等。
用于：
工 件
1）被连接件都不太厚，
Ⅱ
能加工成通孔；
2）并且要求连接力较大。 工
件 Ⅰ
螺母 垫圈
螺 栓
(1)螺栓连接的画法步骤——查表法
1)根据紧固件螺栓、螺母、垫圈的标记，在有关标准中， 查出它们的全部尺寸。
有效圈数——弹簧中参加弹性 变形进行有效工作的圈数。
自由高度——弹簧在不受外力 情况下的全部高度。
2. 尺寸参数
(1)钢丝直径d
(2)弹簧外径D
(3)弹簧内径D1
D1＝D－2d
(4)弹簧中径 D2
D2＝D－d
(5)节距t
(6)有效圈数n
(7)总圈数n1 n1＝n＋支承圈数
(8)自由高度H0 支承圈为2.5 时，H0＝nt＋2d 支承圈为2 时，H0＝nt＋1.5d 支承圈为1.5 时，H0＝nt＋d
方 向
——只承受轴向载荷，滚珠 如推力球轴承。 下圈
分
保持架
向心推力轴承
——同时承受径向和轴向载荷， 如圆锥滚子轴承。
外圈 滚珠 内圈 保持架
外圈 滚锥 内圈 保持架
3.滚动轴承的代号
——滚动轴承的结构型式、特点、承载能力、类型和 内径尺寸等均用代号表示。
字母＋数字＝结构＋尺寸＋公差等级＋技术性能 代号＝前置代号＋基本代号＋后置代号
L L1 δ1
2. 螺钉连接及其连接画法
——多用于受力不大的零件之间的连接。 (1)螺钉连接的画法步骤： 1)根据螺钉的标记，查出螺钉的全 部尺寸；
2)确定螺钉的公称长度L；
弹簧表示法
