液力耦合器的原理、构造、使用和维修

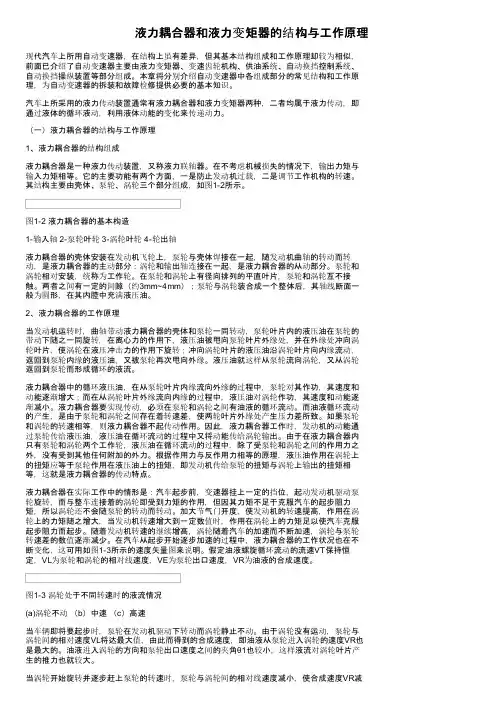

液力耦合器和液力变矩器的结构与工作原理

液力耦合器和液力变矩器的结构与工作原理现代汽车上所用自动变速器,在结构上虽有差异,但其基本结构组成和工作原理却较为相似,前面已介绍了自动变速器主要由液力变矩器、变速齿轮机构、供油系统、自动换挡控制系统、自动换挡操纵装置等部分组成。
本章将分别介绍自动变速器中各组成部分的常见结构和工作原理,为自动变速器的拆装和故障检修提供必要的基本知识。
汽车上所采用的液力传动装置通常有液力耦合器和液力变矩器两种,二者均属于液力传动,即通过液体的循环液动,利用液体动能的变化来传递动力。
(一)液力耦合器的结构与工作原理1、液力耦合器的结构组成液力耦合器是一种液力传动装置,又称液力联轴器。
在不考虑机械损失的情况下,输出力矩与输入力矩相等。
它的主要功能有两个方面,一是防止发动机过载,二是调节工作机构的转速。
其结构主要由壳体、泵轮、涡轮三个部分组成,如图1-2所示。
图1-2 液力耦合器的基本构造1-输入轴 2-泵轮叶轮 3-涡轮叶轮 4-轮出轴液力耦合器的壳体安装在发动机飞轮上,泵轮与壳体焊接在一起,随发动机曲轴的转动而转动,是液力耦合器的主动部分:涡轮和输出轴连接在一起,是液力耦合器的从动部分。
泵轮和涡轮相对安装,统称为工作轮。
在泵轮和涡轮上有径向排列的平直叶片,泵轮和涡轮互不接触。
两者之间有一定的间隙(约3mm~4mm);泵轮与涡轮装合成一个整体后,其轴线断面一般为圆形,在其内腔中充满液压油。
2、液力耦合器的工作原理当发动机运转时,曲轴带动液力耦合器的壳体和泵轮一同转动,泵轮叶片内的液压油在泵轮的带动下随之一同旋转,在离心力的作用下,液压油被甩向泵轮叶片外缘处,并在外缘处冲向涡轮叶片,使涡轮在液压冲击力的作用下旋转;冲向涡轮叶片的液压油沿涡轮叶片向内缘流动,返回到泵轮内缘的液压油,又被泵轮再次甩向外缘。
液压油就这样从泵轮流向涡轮,又从涡轮返回到泵轮而形成循环的液流。
液力耦合器中的循环液压油,在从泵轮叶片内缘流向外缘的过程中,泵轮对其作功,其速度和动能逐渐增大;而在从涡轮叶片外缘流向内缘的过程中,液压油对涡轮作功,其速度和动能逐渐减小。
液力耦合器的内部结构图及详细图示说明工作原理

液力耦合器的内部结构图及详细图示说明工作原理
液力耦合器是以液体为工作介质的一种非刚性联轴器,又称液力联轴器。
工作原理:
液力耦合器的泵轮和涡轮组成一个可使液体循环流动的密闭工
作腔,泵轮装在输入轴上,涡轮装在输出轴上。
动力机(内燃机、电动机等)带动输入轴旋转时,液体被离心式泵轮甩出。
这种高速液体进入涡轮后即推动涡轮旋转,将从泵轮获得的能量传递给输出轴。
最后液体返回泵轮,形成周而复始的流动。
液力耦合器靠液体与泵轮、涡轮的叶片相互作用产生动量矩的变化来传递扭矩。
它的输出扭矩等于输入扭矩减去摩擦力矩,所以它的输出扭矩恒小于输入扭矩。
液力耦合器输入轴与输出轴间靠液体联系,工作构件间不存在刚性联接。
液力耦合器的特点是:能消除冲击和振动;输出转速低于输入转速,两轴的转速差随载荷的增大而增加;过载保护性能和起动性能好,载荷过大而停转时输入轴仍可转动,不致造成动力机的损坏;当载荷减小时,输出轴转速增加直到接近于输入轴的转速。
液力耦合器的传动效率等于输出轴转速乘以输出扭矩(输出功率)与输入轴转速乘以输入扭矩(输入功率)之比。
一般液力耦合器正常工况的转速比在0.95以上时可获得较高的效率。
液力耦合
器的特性因工作腔与泵轮、涡轮的形状不同而有差异。
如将液力耦合器的油放空,耦合器就处于脱开状态,能起离合器的作用。
内部结构图:
向左转|向右转。
液力耦合器课件

精选可编辑ppt
28
给水泵液力偶合器
三、常见故障原因分析和处理措施
3 、工作油压低 原因分析和处理措施: 运行中耦合器工作油压低常伴随着工作油温升高,液耦出 力下降甚至跳机。工作油压低的常见原因有: ① 液耦油温高易熔塞融化,工作油从液耦泵轮壳喷至油箱。 更换易熔塞,同时查找工作油温升高原因予以消除。 ②耦合器内勺管底部的丝堵脱落,勺管回油经过勺管套仍 回到转动外壳内,无法把转动外壳内的热油经勺管送到冷 油器冷却。及时解体耦合器,检查耦合器内勺管底部的丝 堵,如果脱落进行补焊处理。
精选可编辑ppt
27
给水泵液力偶合器
三、常见故障原因分析和处理措施
2、润滑油温高 原因分析和处理措施: ①润滑油冷油器(板式换热器)板片堵,造成换热恶 化(我厂多次出现因循环水质量造成板片堵、润滑油 温高,上盖排气孔冒青烟的现象)。及时将泵退出运 行,清洗冷油器。 ②冷却水滤网堵,造成冷却水量不足。运行人员巡检 设备时要注意检查滤网前后压差,定时对冷却水滤网 进行清洗。
1.6324 ≤3% 0.6MPa 1750-3200KW
精选可编辑ppt
21
给水泵液力偶合器
二、检修技术要点
1、动平衡要求:每次更换转子零部件时,都必须 重新做转子动平衡。 2、静平衡要求:转子所有的连接螺钉允差在0.1 克。 3、每个推力轴承总间隙在0.2-0.3mm。 4、泵轮与涡轮之间的间隙为4±0.5mm。 5、各径向轴承的间隙为0.05-0.10mm。
检查耦合器的执行机构凸轮与勺管开度是否对应,如 果在勺管开度达到 55%时,而进油控制阀没有全开, 需要调整凸轮的位置,以使得进油控制阀全开。
精选可编辑ppt
精选可编辑ppt
7

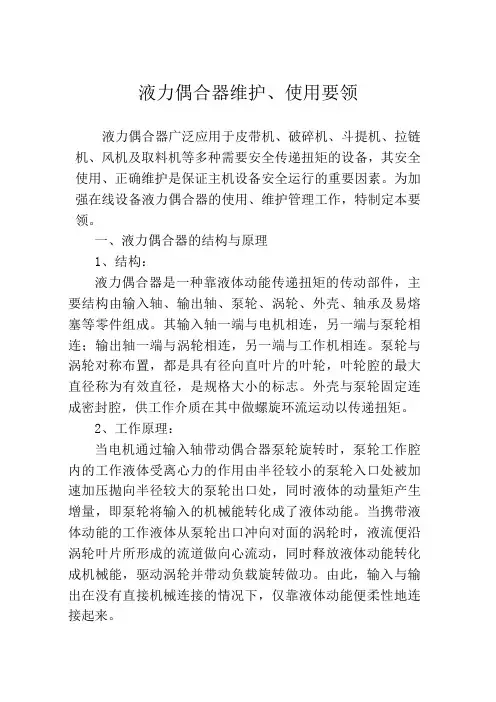

液力偶合器维护和使用要领

液力偶合器维护、使用要领液力偶合器广泛应用于皮带机、破碎机、斗提机、拉链机、风机及取料机等多种需要安全传递扭矩的设备,其安全使用、正确维护是保证主机设备安全运行的重要因素。
为加强在线设备液力偶合器的使用、维护管理工作,特制定本要领。
一、液力偶合器的结构与原理1、结构:液力偶合器是一种靠液体动能传递扭矩的传动部件,主要结构由输入轴、输出轴、泵轮、涡轮、外壳、轴承及易熔塞等零件组成。
其输入轴一端与电机相连,另一端与泵轮相连;输出轴一端与涡轮相连,另一端与工作机相连。
泵轮与涡轮对称布置,都是具有径向直叶片的叶轮,叶轮腔的最大直径称为有效直径,是规格大小的标志。
外壳与泵轮固定连成密封腔,供工作介质在其中做螺旋环流运动以传递扭矩。
2、工作原理:当电机通过输入轴带动偶合器泵轮旋转时,泵轮工作腔内的工作液体受离心力的作用由半径较小的泵轮入口处被加速加压抛向半径较大的泵轮出口处,同时液体的动量矩产生增量,即泵轮将输入的机械能转化成了液体动能。
当携带液体动能的工作液体从泵轮出口冲向对面的涡轮时,液流便沿涡轮叶片所形成的流道做向心流动,同时释放液体动能转化成机械能,驱动涡轮并带动负载旋转做功。
由此,输入与输出在没有直接机械连接的情况下,仅靠液体动能便柔性地连接起来。
1、功能:(1)、具有柔性传动自动适应功能;(2)、具有减缓冲击和隔离扭振功能;(3)、具有使电机轻载起动功能;(4)、具有节电功能;(5)、具有过载保护功能:由于偶合器传动无机械直接连接,故当外载荷超过一定限度后,泵轮力矩便不再上升,此时电机照常运转,输出减速直至停转,损失的功率转化成热量使偶合器油温上升,当温升达到易熔塞熔化温度时(通常为125℃),偶合器上的易熔塞中的易熔合金便熔化,工作液体从小孔喷出,从而输出与输入被切断,保护电机、工作机不受损坏,故可有效降低机器故障率,降低维护费用和停工时间,延长电机和工作机的使用寿命。
2、用途:液力偶合器适用于一切需要解决起动困难、过载保护、隔离冲击扭振的机械设备。
液力偶合器安装、使用、维修说明

液力偶合器简介1.概述液力偶合器是安装在原动机(以下简称电机)和工作机之间的一种液力传动元件,它可在电机输入转速恒定的条件下,在设备运转中,通过操纵勺管,对其输出转速进行无级调节,并使电机的功率通过液力偶合器泵轮和涡轮之间工作油的循环流动,平稳而无冲击地传递给工作机。
液力偶合器在与恒速电机匹配(输入转速恒定)驱动离心式(M∝n2)工作机时,调速范围约为1~1 / 5 ,驱动恒扭矩(M = C)工作机时,调速范围约为1~1 / 3 。
2.主要技术参数2.1产品型号Y O T G C □/□□□Y——液力O——偶合器T——调速型G——固定箱体C——出口调节□/□——工作腔有效直径(mm)/允许使用的电机最高同步转速(r/min)□□——特殊要求结构改型2.2技术参数型号:YOT GC750/1500输入转速:1500r/min传递功率范围:510~1480kW额定转差率:1.5~3%加油量:309L重量:1250Kg注:当输人转速小于表列值时,传递功率=(实际输入转速/表列输人转速)3×表列功率2.3外形尺寸(图-1)防爆产品的安装尺寸与此相同图-1 外形尺寸图3.主要结构特点(图-2 )图-2部件构成3.1旋转组件输入部件——输入轴、背壳、泵轮、外壳输出部件——涡轮、输出轴旋转组件是液力偶合器的心脏部件,其中泵轮和涡轮均分布一定数量的径向叶片。
旋转组件的输入部件和输出部件分别采用简支梁结构形式,被支承在箱体上。
因此,该种液力偶合器既不允许承受外来的轴问载荷,也不向外输出轴向力:图 33.2供油组件主要是由输入轴承支座(泵壳体)、工作油供油泵、吸油管等组成。
工作油供油泵采用单齿差、内啮合摆线转子泵,并安装在液力偶合器输入端的泵壳体内,由输入轴和泵轮轴间的齿副驱动。
3.3排油组件主要是由勺管、排油器和输出轴承支座(勺管壳体)组成。
3.4调速控制装置由控制勺管的连杆机构和电动执行器(含电动操作器)组成。
液力偶合器原理讲解及维护

一 液力耦合器的结构 二 液力耦合器的分类 三 液力耦合器维护及故障处理
液力偶合器的结构
B
T
叶片切 割部分
输出轴
输入轴
由于叶片通常都是等厚的,为了在循环圆内侧减小对液流的阻塞,有时在它的 尾部去掉一部分。叶片数一般都在二十个以上,多则超过五、六十片,主要是 为了预防反流的出现。
液力偶合器的结构
同轴度允差
允差mm
规格 转速r.p.m
>750 至1200 至1500 至3000
320以下
0.5 0.3 0.2 0.1
450以下
0.5 0.4 0.3 0.2
600以下
0.6 0.5 0.4 0.3
故障及其处理方法
故障现象
工 作 机 械 达 不 到 额 定 的 转 速
产生原 因 1.驱动电机有毛病或联接不
偶合器充油量
偶合器最大充油量为工作腔满容量的 80%,不允许充油过多,更不能充满, 否则,会在运转中引起升温,产生压力 使偶合器损坏,最小充油量为工作腔满 容量的40%,否则,会使轴承得不到充 分润滑而缩短使用寿命。
易熔塞
易熔塞为外负载或制动时的过热保护装置,其 原理为当工作机过载或制动时,偶合器产生大 滑差或堵转,引起工作液升温,易熔塞芯部易 熔合金深化喷液,传动介质喷出,从而原动机 与工作机间传递动力被分开,保护了整个机械 系统。易熔塞的易熔合金熔化(保护)温度为 125±5℃。易熔塞绝对不允许用其它螺塞代替, 也不允许将易熔塞中心孔用其它金属堵死。
是全国D TII型固定带式输送机联合设计组选定的定型结构型式,它的 特点是:①外轮驱动,结构紧凑。②制动轮为组合式,连接轴或制动 轮损坏后可随时更换。③所有尺寸均已全行业统一。
液力耦合器的工作原理

液力耦合器的工作原理(一)液力耦器的结构:液力耦合器是一种液力传动装置,又称液力联轴器。
液力耦合器其结构主要由壳体、泵轮、涡轮三个部分。
泵轮和涡轮相对安装,统称为工作轮。
在泵轮和涡轮上有径向排列的平直叶片,泵轮和涡轮互不接触。
两者之间有一定的间隙(约 3mm 一 4mm ) ;泵轮与涡轮装合成一个整体后,其轴线断面一般为圆形,在其内腔中充满液压油。
(二)液力耦合器的安装方式:液力耦合器的输入轴与电动机联在一起,随电动机的转动而转动,是液力耦合器的主动部分。
涡轮和输出轴连接在一起,是液力耦合器的从动部分,与负载连在一起。
在安装时,液力耦合器安装在电动机与负载之间,通常由于负载较大,且与其它设备有联锁,采用将电机后移方案,在改造方案中需重新做电机的基础。
(三)液力耦合器的工作原理:电动机运行时带动液力耦合器的壳体和泵轮一同转动,泵轮叶片内的液压油在泵轮的带动下随之一同旋转,在离心力的作用下,液压油被甩向泵轮叶片外缘处,并在外缘处冲向涡轮叶片,使涡轮在受到液压油冲击力而旋转;冲向涡轮叶片的液压油沿涡轮叶片向内缘流动,返回到泵轮内缘,然后又被泵轮再次甩向外缘。
液压油就这样从泵轮流向涡轮,又从涡轮返回到泵轮而形成循环的液流。
液力耦合器中的循环液压油,在从泵轮叶片内缘流向外缘的过程中,泵轮对其作功,其速度和动能逐渐增大;而在从涡轮叶片外缘流向内缘的过程中,液压油对涡轮作功,其速度和动能逐渐减小。
液压油循环流动的产生,是泵轮和涡轮之间存在着转速差,使两轮叶片外缘处产生压力差。
液力耦合器工作时,电动机的动能通过泵轮传给液压油,液压油在循环流动的过程中又将动能传给涡轮输出。
液压油在循环流动的过程中,除受泵轮和涡轮之间的作用力之外,没有受到其他任何附加的外力。
根据作用力与反作用力相等的原理,液压油作用在涡轮上的扭矩应等于泵轮作用在液压油上的扭矩,这就是液力耦合器的工作原理。
(四)、液力耦合器的调速方法:液力耦合器在实际工作中的情形是:电动机驱动泵轮旋转,泵轮带动液压油进行旋转,涡轮即受到力矩的作用,在液压油量较小时,当其力矩不足于克服载的起步阻力矩,所以涡轮还不会随泵轮的转动而转动,增加液压油,作用在涡轮上的力矩随之增大,作用在涡轮上的力矩足以克服负载起步阻力而起步,其液压油传递的力矩与负载力矩相等时,转速随之稳定。
液力耦合器结构、功能及维修维护

e.回油孔堵乘,回油不畅。 f.设备自身回油孔较小。 g.润滑油压过高。 h.溢流阀故障。 ③处理方法:
a.常规停机处理法 ; b. 为了减少大型设备的停机次数,减少 因停机造成的报失,我们采用不停机的 处理方法。
20
故障三:轴承损坏 ①故障经过:
液力偶合器电机前轴承高温停车,更换轴承和 联轴器后试车时,囚相序接错使电机反转,纠 正相序后再次试车,发现液力偶合器输入端轴 承振动偏大( 0. 12mm ) 开盖检查液力偶合器 发现输入输出轴不同心,更换成备用液力偶合 器后振动值降至< 0. 010mm。对更换下来的液 力偶合器进行解体检查发现,泵轮轴承己损坏。 ②原因分析: a.液力偶合器损坏的主要原因是电机反转时, 油泵无法正常运行,液力偶合器的轴承在 3000r/min的转速受干损伤,使振动值偏大,
5
体的动能。
外环 内环
外环
图2 偶合器的结构示意图
➢ 由泵轮流出的液流由泵轮外缘处进入涡轮入口,并冲击涡轮 叶片,同时液流被迫沿涡轮叶片间流道流动。液流的速度减 小,从而液体的能量传递给涡轮,并转变成偶合器从动轴2
(与涡轮刚性连接)上的机械能,使从动轴2以转速 nT旋转。
当液体对涡轮作功降低能量以后,又重新回到泵轮,吸收能 量,如此周而复始不断循环,就实现了能量传递。
(2)按充液量可分为定充液量偶合器和变充液量偶合 器,变充液量偶合器又称之为调速型偶合器。
(3)按性能不同又可将偶合器分为普通型、牵引型、 限矩型(又称安全型)和调速型四种,另外,定充液量偶 合器还可作为制动器使用。
(4)按叶片安放角可分为径向直叶片及前倾或后倾叶 片偶合器。
10
3.1 普通型液力偶合器
4
2 液力偶合器的工作原理
化工设备基础知识-液力耦合器

七、液力耦合器的操作
35
7.1开车前跑油:
• 1、耦合器在无油状态下运行。这种状态将
导致设备在几秒钟内损坏。启动前,耦合 器内加注工作油。 • 2、启动驱动机前,送电,仪表部件正确安 装并投用,确认检查各部件(仪表,执行 机构,电机等) 。 • 3、跑油,试车前,新安装的润滑油管线必 须油运数天,对管线进行冲洗,打开电动 辅助润滑油泵进行跑油。 36
8
9
10
11
液力耦合器
12
三、液力耦合器的结构:
• 液力耦合器是一种液力传动装置,又称液力
联轴器。液力耦合器其结构主要由壳体、泵 轮、涡轮三个部分组成。 • 泵轮和涡轮相对安装,统称为工作轮。 在泵轮和涡轮上有径向排列的平直叶片,泵 轮和涡轮互不接触。两者之间有一定的间隙 (约 3mm 一 4mm ) ;泵轮与涡轮装合成 一个整体后,其轴线断面一般为圆形,在其 内腔中充满液压油。 液力耦合器的输入轴与电动机联在一起 ,随电动机的转动而转动,是液力耦合器的 13 主动部分。涡轮和输出轴连接在一起,是液
大刻度之间)。 • 7、检查电源电压是否正确连接到电力系统及 传输/过程信号。 • 8、使用水/油换热器,打开水侧阀门,排空 油冷器水侧气体并检查流量。 • 9、通过VEHS位置控制单元和执行机构勺管 位置从0%到100%,检查设定值(信号420mA)。 • 10、勺管位置处在0%。 40 • 11、检查整个系统是否为运行做好准备。
• 液力耦合器靠液体与泵轮、涡轮的叶片相互
作用产生动量矩的变化来传递扭矩。它的输 出扭矩等於输入扭矩减去摩擦力矩,所以它 的输出扭矩恒小於输入扭矩。 • 液力耦合器输入轴与输出轴间靠液体联系, 工作构件间不存在刚性联接。
16
四、液力耦合器的调速原理
液力耦合器

五、液力偶合器故障、危害及其处 理
• ㈡、温升过高:
• • • • • 1、液力偶合器温升过高的原因? ⑴.超负荷运转。 ⑵.带式输送机上下不转的托辊较多。 ⑶.清扫器压力大。 ⑷.刮板输送机或带式输送机在运转中有刮卡 的地方。 • ⑸.易熔合金塞失效。
五、液力偶合器故障、危害及其处 理
• 2、危害: • 温升过高而易熔合金塞不熔化,容易引起液力 偶合器爆炸或烧毁电动机及损坏减速器。 • 3、预防及处理方法: • ⑴.控制给煤量,禁止超负荷运转。 • ⑵.检修或更换带式输送机不转的托辊。 • ⑶.调节清扫器的压力。 • ⑷.清除刮卡阻碍物。 • ⑸.更换合格的易熔合金塞。
四、液力偶合器使用与维护⑴
• 1、液力偶合器的工作介质的性质决定其出力大小 • 严格按着机器规定的额定功率,用量杯注入规 定数量和规定品种的液体,并经常检查有无漏油。 在使用中更换液体时,必须把液力偶合器内原有的 油液完全倒空,否则注液量就不准,不能起到应有 的作用。 • 2、为液力偶合器创造良好的工作环境。 • 转距随着油温的升高而增大。在使用中应为液 力偶合器创造良好的通风、散热条件,并经常清除 液力偶合器上堆积的煤粉。
液力耦合器
液力耦合器
• 一、定义、结构原理及作用
• 定义:以液体为工作介质的一种非刚性联 轴器,又称液力联轴器,也叫机械软启动 装置 • 结构原理:如下图 • 作用: • 1、改善原动机的启动性能,减少启动冲击。 • 2、实现不同速度下运行。 • 3、具备过载保护功能,可以保护原动机。
• 二、保护装置
• 四、液力偶合器使用与维护
• • • • • 环境清洁 介质合格 液量充足 保护可靠 专人维护
• 五、液力偶合器故障、危害及其处理 • 常见故障现象: • 温升过高: 超载 • 易熔塞不融化:易熔合金塞材质不合格 • 漏液: • 打滑: • 软启失灵:装配问题
液力耦合器

液力耦合器
二、液力耦合器的工作过程
3.循环圆与导流环 为了减少液体动能损失,在耦合器中安装了导流环。导流环是分别装于泵轮、涡轮叶片上的管状圆 环,位于循环圆的中间位置。工作液体在循环圆内流动时,靠近循环圆中心的液体由于压力相近而 形成湍流运动。这部分液体阻碍叶片的运动,增加能量消耗。在叶片上去掉中间部分,并安装导流 环,可使液体在泵轮与涡轮内不断循环流动,并减少叶片的搅油损失,降低能量损耗。
液力耦合器
二、液力耦合器的工作过程
1.汽车起步阶段的液体运动 ◎汽车在起步或遇到极大的阻力时,涡轮处于静止或低转速状态。涡轮与汽车的传动系统连接,当 汽车阻力大于涡轮叶片上的作用力时,被甩到泵轮外缘的液体冲击涡轮叶片,液体的圆周速度被降 至零,释放热量。 ◎在压力差作用下,液体被迫沿着涡轮壳向低压的涡轮内缘流动,返回泵轮内缘后再次受离心力作 用被甩到外缘。涡轮速度的降低加速了液体的循环圆运动速度,液体不断从泵轮冲入涡轮,又经涡 轮返回泵轮。这时的液体运动并不对外做功,发动机的机械能转换为液体高速涡流运动的功能,进 而转换为热能而被吸收。液体的质点不断穿梭于泵轮与涡轮的叶片之间,形成首尾相接的环形螺旋 线。
液力耦合器
二、液力耦合器的工作过程
液力耦合器的两个工作轮没有刚性连接,动力传递完全依靠内部液体的运 动。当发动机驱动泵轮转动时,泵轮上的叶片推动液体同方向转动,将发 动机的机械能转变为液体的动能;运动的液体冲击在相对位置的涡轮叶片 上,使涡轮随之转动,将液体的动能转变为机械能对变速器输出。 发动机驱动泵轮旋转时,耦合器内的液体被叶片搅动,一起旋转,液体开 始绕耦合器旋转轴线做圆周运动,同时在离心力作用下,液体从泵轮叶片 的内缘向外缘流动,在外缘形成高压区,在内缘形成低压区。泵轮内部产 生的压力差迫使涡轮内的液体向低压区流动,形成首尾相接的循环圆运动。 其压力差取决于工作轮的半径和转速。液体的圆周运动与循环圆运动所合 成的运动构成对涡轮叶片的冲击,推动涡轮转动时,液体的动能转换为涡 轮的机械能。
液力耦合器

液力偶合器一、设备概述;液力耦合器是安装在电动机与泵之间的一种传递部件,从电机至液力偶合器和偶合器至水泵之间是采用绕性联轴器连接,而偶合器与一般的联轴器不同之处是,它是通过工作油来传递和转换能量的。
它主要由主动轴、泵轮、涡轮、从动轴以及防止漏油的旋转内套等组成,泵轮与涡轮分别装在主动轮和从动轮上,它们之间无机械联系。
旋转外套在其外缘法兰处用螺栓与泵轮相连接。
泵轮与涡轮的轴心线相重合,内腔相对布置,两轮侧板的内腔形状和几何尺寸相同,轮内装有许多径向辐射形叶片,两轮端面留有适当的间隙。
构成一个液流通道,叫工作腔,工作腔的轴面投影称为流道。
运转时,在夜里偶合器中充满工作油,当主动轮带动泵轮回转时,泵轮流道中的工作油因离心力的作用,沿着径向流道由泵轮内侧(进口)流向外缘(出口)形成高压高速油。
在出口处以径向相对速度与泵轮出口圆周速度形成合速,冲入涡轮的进口径向流道,并沿着流道由工作油动量矩的改变去推动涡轮,使其跟随泵轮作同方向旋转。
但它们的转速不可能完全相同,因液体不具有刚性,假使它们在同一转数下旋转,则工作油就不会再冲击涡轮,因而就不会发生动力传递。
一般泵轮与涡轮的转差率为3%-4% 。
油在涡轮流道中由外缘(入口)流向内侧(出口)的过程中减压减速,在出口中又以径向相对速度与涡轮出口圆周形成合速。
冲入泵轮的进口径向流道,重新在泵轮中获得能量。
如此周而复始,构成工作油在泵轮和涡轮两者间的自然环流。
在这种循环中,泵轮将输入的机械功转化为工作油的动能和压力能,而涡轮则将工作油的动能和势能转换为输出的机械功。
从而实现电动机到水泵之间的动力传递。
工作油越多,则传递的动力愈大,也就增加了涡轮的传递。
而工作油减少时,情况正与上述相反。
工作油量靠勺管来调节的,二、液力偶合器构造现以德国voith公司生产的R15K-2.E型液力偶合器为例,主要部件有;箱体、传动齿轮和轴、液力偶合器、轴承、油泵、勺管调节装置、冷油器、油滤网等。
液力耦合器使用维护点检标准

液力耦合器使用、维护、点检标准一、液力耦合器工作原理及特点1.液力耦合器工作原理液力耦合器由泵轮、涡轮、转动外壳、勺管等组成。
泵轮和涡轮对称布置,中间保持一定间隙,轮内有几十片径向辐射的叶片,运转时在偶合器中充油,当输入轴带动泵轮旋转时,进入泵轮的油在叶片带动下,因离心力作用由泵轮内侧流向外缘,形成高压高速流冲向涡轮叶片,使涡轮跟随泵轮作同向旋转,油在涡轮中由外缘流内侧被迫减压减速,然后流入泵轮,在这种循环中,泵轮将原动机的机械能转变成油的动能和势能,而涡轮则将油的动能和势能又转变成输出轴的机械能,从而实现能量的柔性传递。
液力耦合器输入轴与输出轴间靠液体联系,工作构件间不存在刚性联接。
2.液力耦合器的特点能消除冲击和振动;输出转速低於输入转速,两轴的转速差随载荷的增大而增加;过载保护性能和起动性能好,载荷过大而停转时输入轴仍可转动,不致造成动力机的损坏;当载荷减小时,输出轴转速增加直到接近於输入轴的转速,使传递扭矩趋於零。
液力耦合器的传动效率等於输出轴转速与输入轴转速之比。
二、液力耦合器安装使用维护点检标准1. 液力耦合器安装要求:液力耦合器与工作端联接配合为动配合(间隙配合),间隙在0.02~0.03mm;同轴度平行度偏差:四极电机<0.4mm,六极电机<0.6mm.安装时禁止用工具直接敲打铸铝件表面,禁止用加热法进行安装。
2.工作介质及加油标准(1)工作介质推荐使用32号汽轮机油、6号液力传动油、8号液力传动油;(2)加油量:加油范围为耦合器总容积的40~80%,不允许超出此范围,更不允许充满。
加油量少于容积的40%,设备转速低,提不起来,产生噪音,轴承润滑不足磨损;加油量超出容积80%,耦合器转动时,因过载而急剧升温升压,工作液体积膨胀,耦合器内压增大,破坏密封,引起漏液,甚至造成耦合器壳体开裂、机械损坏;(3)加油方法:加油时要同时拧下加油塞和易熔塞,用80~100目的滤网过滤;加油后拧上易熔塞,慢慢转动偶合器开始有油液溢出并对准基准刻度线(注油塞口至距垂直中心线最高点约55度,没有的要重新确定),拧紧加油塞。
液力耦合器的内部结构图及详细图示说明工作原理

液力耦合器是以液体为工作介质的一种非刚性联轴器,又称液力联轴器。
工作原理:
液力耦合器的泵轮和涡轮组成一个可使液体循环流动的密闭工
作腔,泵轮装在输入轴上,涡轮装在输出轴上。
动力机(内燃机、电动机等)带动输入轴旋转时,液体被离心式泵轮甩出。
这种高速液体进入涡轮后即推动涡轮旋转,将从泵轮获得的能量传递给输出轴。
最后液体返回泵轮,形成周而复始的流动。
液力耦合器靠液体与泵轮、涡轮的叶片相互作用产生动量矩的变化来传递扭矩。
它的输出扭矩等于输入扭矩减去摩擦力矩,所以它的输出扭矩恒小于输入扭矩。
液力耦合器输入轴与输出轴间靠液体联系,工作构件间不存在刚性联接。
液力耦合器的特点是:能消除冲击和振动;输出转速低于输入转速,两轴的转速差随载荷的增大而增加;过载保护性能和起动性能好,载荷过大而停转时输入轴仍可转动,不致造成动力机的损坏;当载荷减小时,输出轴转速增加直到接近于输入轴的转速。
液力耦合器的传动效率等于输出轴转速乘以输出扭矩(输出功率)与输入轴转速乘以输入扭矩(输入功率)之比。
一般液力耦合器正常工况的转速比在0.95以上时可获得较高的效率。
液力耦合器的特性因工作腔与泵轮、涡轮的形状不同而有差异。
如将液力耦合器的油放空,耦合器就处于脱开状态,能起离合器的作用。
内部结构图:向左转|向右转。
调速型液力偶合器使用说明书(结构、工作原理、安装拆卸、操作使用、维修保养)

调速型液力偶合器YOT系列调速型液力偶合器一、概述YOT系列调速型液力偶合器是以液体为介质传递功率并实现无级调速的液体联轴装置。
调速型液力偶合器主要用于各种风机和水泵等设备上,经国内外用户使用普遍反映节能效果显著。
调速型液力偶合器与其它机械联轴装置相比具有以下特点:1.调速型液力偶合器可以在原动机转速不变的情况下连续无级调节被驱动机械的转速,当与离心式风机、水泵相配时,其调速范围为1 ~1/4,当与活塞式机械相配时,其调速范围为1 ~1/3;2.调速型液力偶合器能使电机空载启动,不必选择过大功率余量能力的电动机等原动机,并且可以减少电网负荷的波动;3.调速型液力偶合器具有过载保护的性能;4.隔离振动,减缓冲击;5.调速型液力偶合器的传动部件间无直接机械接触、使用寿命长;6.调速型液力偶合器在额定负载下有较高的传动效率;7.调速型液力偶合器具有液力控制调速装置和两个半轴,易于实现远距离自动操作;调速型液力偶合器具有结构合理,性能先进,可靠性高,能满足冶金、建材、发电等行业长期连续运转工况要求。
二、调速型液力偶合器主机及配套件主要技术参数1、液力偶合器的型号注解:2、调速型液力偶合器技术参数(参看表1、表2、表3)表1 YOT系列调速液力偶合器主要技术参数:型号转速(转/分)功率(千瓦)调速范围滑差调速时间(秒)工作油牌号装油量约(升)重量(公斤)YOT45 /30 2970 350-80025%-97%≤3%<3022°透平油250130YOT50 /30 2970 600-1600 同上同上同上同上300140YOT56 /15 1470 200-400同上同上同上同上3001500 970 50-100YOT63 /15 1470 380-620同上同上同上同上3001800 970 90-220730 50-80YOT71 /15 1470 500-1100 同上同上同上同上380230YOT71 /10 970 200-380同上同上同上同上3802300 730 70-140YOT80 /15 1470 700-1600 同上同上同上同上380250YOT80 /10 970 260-580同上同上同上同上3802500 730 130-250YOT90 /10 970 500-1100同上同上同上同上4303200 730 200-450YOT10 0/10 970 800-1800同上同上同上同上4303500 730 350-760YOT系列调速型液力偶合器外形参数标注示意图(即表2的标注参数示意)表3 YOT系列调速型液力偶合器配用部件主要技术参数:调速型液力偶合器配用换热器主要技术参数配用滤油器参数配用电动执行器技术参数型公外型尺寸型号通最大型号均输入信说明:1、换热器换热面积应由用户按使用工程选配,本公司也可代为选配价格另计。
液力耦合器的工作原理日常维护故障应急处理

液力耦合器的工作原理日常维护故障应急处理 Last revision date: 13 December 2020.液力耦合器的工作原理、日常维护及常见故障应急处理一、工作原理:以液体为工作介质的一种非刚性联轴器,又称液力联轴器。
液力耦合器(见图)的泵轮和涡轮组成一个可使液体循环流动的密闭工作腔,泵轮装在输入轴上,涡轮装在输出轴上。
动力机(内燃机、电动机等)带动输入轴旋转时,液体被离心式泵轮甩出。
这种高速液体进入涡轮后即推动涡轮旋转,将从泵轮获得的能量传递给输出轴。
最后液体返回泵轮,形成周而复始的流动。
液力耦合器靠液体与泵轮、涡轮的叶片相互作用产生动量矩的变化来传递扭矩。
它的输出扭矩等于输入扭矩减去摩擦力矩,所以它的输出扭矩恒小于输入扭矩。
液力耦合器输入轴与输出轴间靠液体联系,工作构件间不存在刚性联接。
二、液力耦合器的特点是:能消除冲击和振动;输出转速低于输入转速,两轴的转速差随载荷的增大而增加;过载保护性能和起动性能好,载荷过大而停转时输入轴仍可转动,不致造成动力机的损坏;当载荷减小时,输出轴转速增加直到接近于输入轴的转速。
液力耦合器的传动效率等于输出轴转速乘以输出扭矩(输出功率)与输入轴转速乘以输入扭矩(输入功率)之比。
一般液力耦合器正常工况的转速比在0.95以上时可获得较高的效率。
液力耦合器的特性因工作腔与泵轮、涡轮的形状不同而有差异。
如将液力耦合器的油放空,耦合器就处于脱开状态,能起离合器的作用。
三、简介:变速型液力偶合器的结构大致分为:泵轮,涡轮,工作室,勺管,主油泵,油箱,进油室和回油室,有的可能还有辅助油泵,根据各个厂家的设计制造不同可能结构上稍有差异!1>泵轮和涡轮是带有径向叶片的碗状性结构,相互扣在一起,有的称两者间的空间为工作室,但为了便于更方便的理解我们不那样叫!我这里所说的工作室是指旋转外壳包围的空间,勺管则是控制这里的油压来控制传动力矩,故我认为这里称为工作室更合理!2>工作室通过涡轮圆周上的间隙与泵轮和涡轮中的空间相通.3>进油室在轴向方面通过泵轮低部的小孔连通泵轮和涡轮中的空间4>泵轮连接电机,涡轮连接风机(或水泵)5>主油泵通过主轴用齿轮传动运行中主油泵将油箱中的油加压后分为两路,一路进入进油室后通过泵轮低部轴向方面的小孔进入到泵轮与涡轮之间的空间,一路到各个轴承进行润滑.如果单设有辅助油泵,那轴承的润滑油部分由辅助油泵完成.在电机的转动下带动泵轮旋转,通过离心力和叶片的作用产生一个旋转冲击矩从而冲动涡轮叶片使涡轮旋转,这样就完成了传动的过程!当需要调节风机的出力时,只需通过调节勺管开口与工作室圆周方向的距离就能控制工作室油压(由于工作室与泵轮,涡轮间的空间相同),由于离心力的作用离圆周方向越靠近油压越大,勺管泄出的工作油越大.那么工作室的油压就很好控制,油压越大泵轮传动到涡轮的力矩越大不用说风机转动越快出力越大!四、常见故障及处理:油泵不上油或油压太低或油压不稳定原因:a.油泵损坏 a.修复或更换油泵b.油泵调压阀失灵或调整不好 b.重新调整或更换油泵调压阀使压力正常c.油泵吸油管路不严,有空气进入 c.拧紧各螺栓使其密封d.吸油器堵塞 d.清洗吸油口过滤e.油位太低, e.加油至规定油位f.油压表损坏 f.更换压力表g.油管路堵塞处理 g.清洗油管路箱体振动原因:a.安装精度过低 a.重新安装校正b.基础刚性不足 b.加固或重新做基础c.联轴节胶件损坏 c.更换橡胶件d.地脚螺栓松动处理 d.拧紧地脚螺丝油温过高原因:1)、冷却器冷却水量不足加大水量;2)、箱体存油过多或少调节油量规定值;3)、油泵滤芯堵塞清洗滤芯;4)、转子泵损坏打不出油换内外转子;5)、安全阀溢流过多调整安全阀;6)、弹簧太松上紧弹簧;7)、密封损坏泄油换密封件;8)、油路堵塞清除。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
﹡轴瓦维修:轴瓦温升大于60 ℃时,应及时检查、 修理;轴瓦磨损后,接触角度大于120°时,必须 更换或重新修刮;轴瓦允许的最大磨损量为制造间 隙的1.5倍。
3.6油温油压
﹡起动前油箱内油温要求大于10℃;
﹡耦合器出口工作油温度:一般85℃ 报警,93℃ 停机; ﹡工作油油泵出口压力:一般0.25-0.45MPa;
4、常见故障分析
4.1轴瓦温度高、振动异常 ﹡ 联轴器对中不良 ﹡ 轴承座给油管脱落或堵塞 ﹡ 轴承座出油口堵塞 ﹡ 轴承、轴瓦损坏或间隙大 ﹡ 电机轴承损坏
﹡ 轴承座地脚螺栓松动
﹡ 勺管连接处松动、勺管断裂
4.2输出轴不加速
﹡ 油泵吸口过滤器堵塞;吸油管密封不严漏气;
﹡ 油箱油位低
﹡ 工作油泵出口溢流阀失灵,设定值变低 ﹡ 工作油泵损坏,打不出油 ﹡ 耦合器内油未充满,密封O型圈坏 ﹡ 勺管不到位,执行器限位动了
中心高度的安装精度要求,主要依据制造厂 的安装要领书。
3.2联轴器(膜片式)
对中精度:径向跳动≤0.10mm
端面跳动≤0.05mm
3.3油冷却器 安装时,油冷却器的出油口位置必须低于液 力耦合器进油口位置。 常见故障:⑴换热性能下降—给水压力、换 热管结垢及堵塞、水管管路附件问题等。 ⑵油水混合—换热管破损、进出 水密封垫隔离部破损。
目
1、液力耦合器的构造和作用
录
2、液力耦合器的工作原理
3、液力耦合器的安装、使用和维修 4、常见故障分析
1、液力耦合器的构造和作用
1、1概要 液力耦合器是设置在原动机(电动机、内燃机)
与风机、泵、压缩机、皮带机、破碎机等一切被拖
动设备之间,以液体为工作介质的一种非刚性联轴
器,功能是传递动力。可分为恒速型和变速型两类。
1.4调速型液力耦合器的构造(图1、图2)
*本体
*转子部 *勺管作动部 *工作油 *油循环冷却系统 *仪表监控系统
图2 耦合器转子图
2、液力耦合器的工作原理
2.1原理 电机运转时带动耦合器的壳体与泵轮一同转 动,泵轮的叶片带动油液,在离心力的作用下油 被甩向叶片的外缘处,并充向涡轮叶片,使涡轮 受到油的冲击而同向运转,油沿涡轮叶片向内缘 流动,返回泵论内缘,然后油又被甩向叶片的外 缘,如此周而复始。
80
60
40
20
0
被动侧回转数(%)
图3
耦合器内油量及其传递特性
3、液力耦合器的安装、使用和维修
3.1 耦合器本体的安装基准 以风机主轴中心线为基准,依次找正液力耦 合器和电动机。新耦合器安装,地脚未加垫片时, 其中心应比风机主轴中心低0.5-1.0mm。考虑大型 电机的磁力中心线,即轴向窜动量,耦合器泵论 轴端部与电机轴端部,要以运转中的电机轴头位 置和接手的宽度来确定端部距离。
4.6耦合器油泄漏
﹡ 输入输出轴轴颈漏油,密封环磨损
﹡ 勺管作动管径向漏油,密封磨损
﹡ 油箱内油位过高 ﹡ 排气孔堵 4.7耦合器排气孔喷油 ﹡ 加油太多,油箱内油位超标 ﹡ 油冷却器内泄漏,水进入油腔,导致油箱液面上 升,接触到转子外壳
讲座完毕、
谢谢!
3.4油过滤器 新耦合器投入运行500小时,要清洗油泵吸入 口的油过滤器,以后每使用1000小时要清洗一次。 3.5轴承 3.5.1小型液耦使用滚动轴承,当磨损后,其径向间 隙达到制造间隙的2~3倍时,应更换。 3.5.2巴氏合金滑动轴承 ﹡轴瓦顶部间隙=1.5‰×D(轴径) 轴瓦单侧间隙=(1.5~2)×轴瓦顶部间隙 ﹡轴瓦接触面积≥85% 轴瓦接触角度:90°(宽度≤1.5D时)
4.3输出轴不减速
﹡ 勺管执行器不动作
﹡ 勺管联接螺栓松动、脱落 ﹡ 勺管排出口堵 4.4输出轴转速不稳定 ﹡ 勺管执行器失灵 ﹡ 勺管联接处松动 ﹡ 油箱油位不正确
4.5耦合器油过热
﹡ 油冷却器冷却水流量不足
﹡ 冷却水进水温度过高(夏季)
﹡ 油冷却器热交换管结垢、堵塞 ﹡ 耦合器给油量太大 ﹡ 油箱内油加热器失控
1.2 优点和缺点
优点:原动机易起动,缓和过载冲击,能吸收振 动。与电气变频调速比较,设备费用较低。
缺点:速度调节精度低,滑差3-5%;低速时四分 之三能量浪费;大功率的液耦需配置水冷系统;维修 难度大、复杂、耗时多。
1.3 液力耦合器的特点与作用 *无级调速 *空载起动 *隔离振动
﹡过载保护 ﹡除轴承外,无磨损件 ﹡缓和起动、加减速和停止 ﹡便于自动控制 ﹡能用于大容量风机的变速调节 ﹡降低噪声
液力耦合器工作时,电动机的动能传给液压 油,液压油在循环流动中又传给涡轮输出轴,液 压油在本过程中,除了受泵轮和涡轮之间的作用 力,没有受到其它附加外力,根据作用力和反作 用力原理,作用在涡轮上的扭矩应等于泵论作用 在液压油上的扭矩勺管调整泵论壳体内的油量,来调整液压 油在单位时间内对涡轮的冲击力。
油量越多,被动轴力矩越大,转速越高;油 量越少,被动轴力矩越小,转速越低。(图3) 油冷却能力和使用负载特性会影响速度控制 效果。当涡轮轴转速在泵轮轴转速30%以下时,涡 轮轴转速将不稳定,故一般输出轴的额定转速限 定在30%的输入轴的转速范围内。
.被
300
油量多 油量中 油量少
动 200 侧 力 100 矩 (%) 0 100
