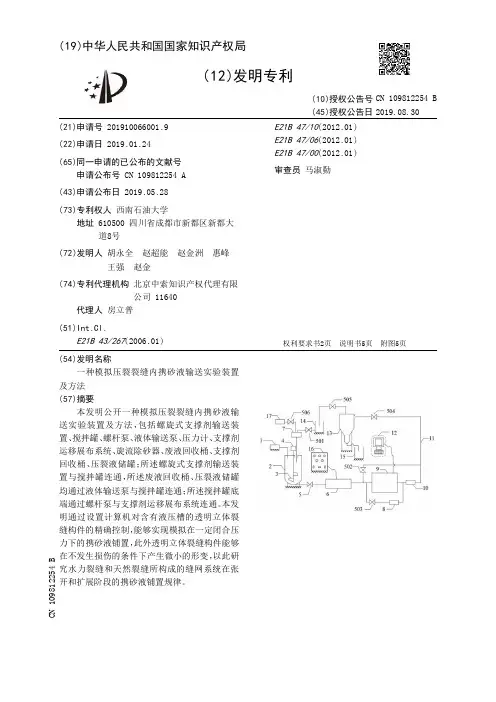

【CN109812254B】一种模拟压裂裂缝内携砂液输送实验装置及方法【专利】
(74)专利代理机构 北京中索知识产权代理有限 公司 11640
代理人 房立普
(51)Int .Cl . E21B 43/267(2006 .01)
( 54 )发明 名称 一种模拟压裂裂缝内携砂液输送实验装置
及方法 ( 57 )摘要
本发明公开一种模拟压裂裂缝内携砂液输 送实验装置及方法 ，包括螺旋式支撑剂输送装 置、搅拌罐、螺杆泵、液体输送泵、压力计、支撑剂 运移展布系统、旋流除砂器、废液回收桶、支撑剂 回收 桶、压裂液储罐 ；所述螺旋式支撑剂输送装 置与搅拌罐连通 ，所述废液回收 桶、压裂液储罐 均通过液体输送泵与搅拌罐连通；所述搅拌罐底 端通过螺杆泵与支撑剂运移展布系统连通。本发 明通过设置计算机对含有液压槽的透明立体裂 缝构件的精确控制，能够实现模拟在一定闭合压 力下的携砂液铺置，此外透明立体裂缝构件能够 在不发生损伤的条件下产生微小的形变，以此研 究水力裂缝和天然裂缝所构成的缝网系统在张 开和扩展阶段的携砂液铺置规律。
7 .一种采用权利要求1-6中任一权利要求所述模拟压裂裂缝内携砂液输送实验装置的 模拟压裂裂缝内携砂液输送 实验方法，其特征在于，包括以下步骤：
（1）按照实验所设置的砂比值，配置好实验所需的支撑剂和压裂液用量，通过螺旋式支 撑剂输送装置（1）输送至搅拌罐（2）内 ，并打开搅拌电 机（4）进行搅拌 ，使携砂液能够得到充 分混合；
2 .根据权利要求1所述的一种模拟压裂裂缝内携砂液输送实验装置，其特征在于，所述 支撑剂运移展布系统（9）上设有液压控制装置（12）。
3 .根据权利要求2所述的一种模拟压裂裂缝内携砂液输送实验装置，其特征在于，所述 主裂缝入口（904）、主裂缝出口（905）、天然裂缝出口（906）处均设有橡胶（909），并在橡胶 （909）上开设三个孔眼（910），由透明立体裂缝构件组装成透明立体裂缝构件块（903），当透 明立体裂缝构件发生微小变形时 ，该橡胶尚 未达到屈服状态 ，仍然能够保持密封性 ，并且透 明立体裂缝构件处于弹性范围内，没有任何力学损伤。
水力喷砂压裂技术研究与应用
第二部分：关键技术及优点
2、 水力喷砂射孔参数设计优化
⑴喷嘴选择：
要具有良好的耐磨性和较高的流量系数。 ⑵压力、流速 根据水力学的动量定律， 当喷嘴的截面一定时，射流速度与压力成 正比。试验证明，当通过喷嘴的流速保持在120米/秒、工作压力12MPa以 上时，可以取得较好的切割效能。 ⑶喷射时间 在一定的工作压力下，当射流达到 一定深度后，继续延长喷射时间是无意 义的。喷射时间一般在15-20分钟。
第二部分：关键技术及优点
⑷含砂浓度: 含砂量越高，切割效能越好。但是，过多的含砂量会在途中互相碰撞， 降低速度，影响喷射效果。确定砂浓度120 kg/m3 （砂比7%）。
⑸砂粒直径 砂粒直径越大，质量越大，冲 击力就越大。一般讲，砂粒直径取 喷嘴直径的1/6为最佳，确定选用 40-70目和20-40目的石英砂或陶粒 均适用。
2.5 1 31 40
合计砂量（m3）
58
36
36
38
第二部分：关键技术及优点
（五）水力喷射压裂优点：
水力喷射压裂技术是一项能有效控制裂缝起裂的增产措施。只在指定 的位置处进行压裂造缝。
序号 1 特性 产生裂缝 常规压裂 压力 无法精确 预测 无法预测 机械 一段 水力喷射压裂
由射流产生裂缝 环空压力+射流增 压使裂缝延伸
水力喷砂压裂 = 水力喷砂射孔+水力喷射压裂
㈠ 水力喷砂射孔技术
1、主要机理：用地面压裂车将混有一定浓度磨料(一般为石英砂、陶粒等)
CSGT-240B 压裂液混配车
二、主要技术指标
工作流量 : 1.5-3.5方/分 配液浓度 : 0.2%-0.6%(粉水重量比),溶液精度±2%; 出口粘度 : 在水温为20℃时,0.4%的特级胍胶(长庆井下化 工厂生产)溶涨程度不低于85%(出口粘度与最高粘度的比 值); 混配系统 : 高能恒压混合器,旋风式扩散槽,先进先出的混 合罐, 增粘搅拌器; 清水泵 : 270 m3/h，P=0.7MPa 传输泵 : 270 m3/h，P=0.3MPa 发液 泵 : 270 m3/h，P=0.7Mpa 注:泵的性能为泵送清水的性能。
压裂液混配车流程示意图
四、关键技术 1、水量、粉量的精确控制 通过控制清水泵和螺旋喂料机的转速来调节水 量和粉量，涡轮流量计和电子称反馈信号，对水量 和粉量进行修正，保证水量、粉量的精确度。
2、高能恒压混合器(专利号：ZL022296 95.6） 高能恒压混合器具有混配能量高，流量变化时 清水混配压力恒定的特点，保证了粉和水的高能量 混合，从根本上解决了混配不均匀、存在“水包粉” 的难题。高能恒压混合器能产生足够的负压将物料 吸入，负压吸料无环境污染。
20-100L/M柱塞液添泵
10-40L/M柱塞液添泵
40-400L/M齿轮液添泵
气路系统及润滑系统由车载发动机提供气源，气路系统为气动阀 门、润滑系统、混合器控制系统提供气源，润滑系统为离心泵提 供润滑。
润滑系统
气路系统
8.液压平台上料系统
Hale Waihona Puke 车尾部安装升降平台，用于将袋状 粉料（每袋约25KG）提升至粉料 平台。上料系统采用单作用液压油 缸驱动，每次可以提升200公斤粉 料，粉料的提升与下降由手动换向 阀控制。
压裂防砂堵水一体化技术研究与应用
０ 引 言
理 是 由于分 子 链 上有 许 多反 应 基 团 ，它 们 与 交 联 剂发 生 交
在压 裂 防 砂过 程 中 ，压 裂 液是 沿 着 高渗 透 带推 进 的 ，而 联 作 用 ，形 成 网状 结 构 ，这 种结 构 把 水 包含 在 晶 格 结构 中形
高 渗透 带往 往 是注 入水 或 地层 水 最先 突进 的 方 向 。若在 储 层 成 具 有粘 弹性 的 冻胶 体 ，在 孑Ｌ隙 介质 中间 形成 物 理 堵 塞 ，阻
油 藏 的堵 水 、调 剖 ，在 油 田应 用 面 广 。如 聚 丙烯 酰 胺 类 无 机 过 室 内 实 验 确 定 了 ＣＰＡＭ 主 剂 的 基 础 配 方 （０．３％ ～０．６％
交 联 冻 胶 堵水 调 剖 剂 、 聚丙 烯 酰 胺 有 机 交 联 冻胶 调 剖 剂 和 ＣＰＡＭ＋０．６％一０．８％酚醛 树脂 ）。（表 １）
司 工 艺 研 究 所 所 长 助 理 ，研 究 方 向 ：采 油 气 工 程 。
件 ，改变性 能 和形 状全 面封堵 地层 漏 失 通道 。中 国石 油大 学
７６—３２井套 变前 ３封 ２配 ，水井 套变 严 重影 响 了细 分注 水 。 水 ，上段 不 吸 ，并 且调 控 只能采 取 动态停 注 ，井组 内油井 变 化
证 ，确定 以下技 术方 案 ：在 压裂 防砂 过 程 中 ，首先 打 人选 择性 残 余 阻力 作 用 。
调 堵剂 ，再 高压 预充 填 孚盛 砂或 覆 膜砂 。选 择性 调 堵剂 优 先
聚 丙 烯 酰 胺 按 电 荷 性 质 分 为 非 离 子 型 聚 丙 烯 酰 胺
进 入 高 渗透 层 或 高 渗透 条 带 ，增 大 高 渗透 带 的水 相 流 动 阻 （ＰＡＭ）、阴 离 子 型 聚 丙 烯 酰 胺 （ＨＰＡＭ）、阳 离 子 聚 丙 烯 酰 胺
压裂防砂堵水一体化技术研究与应用
压裂防砂堵水一体化技术研究与应用随着油田注水开发的深入，水对出砂井的影响日趋明显。
国内外研究发现，利用油水相對渗透率的不同进行适度控水，是一个可行的降低采出油水比例的方法，既可以保持地层的渗透性，也能达到稳油控水的效果。
本文通过对聚丙烯酰胺、绒囊工作液等选择性堵剂，以及孚盛砂等功能性材料的研究，成功在曙3-3-003C井上完成了压裂防砂堵水一体化技术试验并获得效果，为今后解决同类油藏油井出砂出水难题提供了技术借鉴。
标签：聚丙烯酰胺；绒囊工作液；孚盛砂；防砂堵水一体化0 引言在压裂防砂过程中，压裂液是沿着高渗透带推进的，而高渗透带往往是注入水或地层水最先突进的方向。
若在储层改造前缘和充填支撑通道中进行油水相对渗透率调控，是可以实现稳油控水和降低油水采出比例的。
因此，通过反复论证，确定以下技术方案：在压裂防砂过程中，首先打入选择性调堵剂，再高压预充填孚盛砂或覆膜砂。
选择性调堵剂优先进入高渗透层或高渗透条带，增大高渗透带的水相流动阻力；孚盛砂支撑裂缝，建立高导流通道，依靠油水相对渗透率差异，实现稳油、控水目标；覆膜砂胶结固化形成人工挡砂屏障，实现压裂-防砂-堵水一体化。
1 聚丙烯酰胺调堵剂聚丙烯酰胺调堵剂具有可控性强，施工简单，有选择性，能优先进入出水层和高渗层，技术成熟，适应性强的优点，能适应低中高渗透砂岩油藏、存在裂缝和大的水流通道油藏的堵水、调剖，在油田应用面广。
如聚丙烯酰胺类无机交联冻胶堵水调剖剂、聚丙烯酰胺有机交联冻胶调剖剂和聚丙烯酰胺共聚物类堵水调剖剂等。
聚丙烯酰胺的封堵机理是由于分子链上有许多反应基团，它们与交联剂发生交联作用，形成网状结构，这种结构把水包含在晶格结构中形成具有粘弹性的冻胶体，在孔隙介质中间形成物理堵塞，阻止水流通过或改变水流方向通过而产生封堵作用。
它对水造成堵塞是由以聚合物冻胶的物理堵塞为主，兼有吸附和残余阻力作用。
聚丙烯酰胺按电荷性质分为非离子型聚丙烯酰胺（PAM）、阴离子型聚丙烯酰胺（HPAM）、阳离子聚丙烯酰胺（CPAM）和两性聚丙烯酰胺（AmPAM）。
非常规储层压裂改造技术进展及应用
非常规储层压裂改造技术进展及应用一、本文概述随着全球能源需求的持续增长，非常规储层资源的开发利用越来越受到重视。
非常规储层，如页岩、致密砂岩等，由于其低孔低渗特性，压裂改造技术成为了提高其开采效率的关键。
本文旨在综述非常规储层压裂改造技术的最新进展，包括压裂液体系、压裂工艺、裂缝监测与控制等方面，并探讨这些技术在国内外油气田的实际应用情况。
通过对相关文献的梳理和案例分析，本文旨在为非常规储层压裂改造技术的发展提供理论支持和实践指导，推动该领域的技术创新和产业升级。
二、非常规储层压裂改造技术的发展历程非常规储层压裂改造技术的发展，经历了从传统水力压裂到现代复杂储层压裂技术的转变。
在过去的几十年里，随着全球能源需求的不断增长，以及对传统油气资源的日益开采，非常规储层如页岩、致密砂岩等逐渐成为油气勘探开发的重要领域。
这些储层具有低孔、低渗、非均质性强等特点，使得常规的压裂技术难以满足开发需求，推动了非常规储层压裂改造技术的不断创新与发展。
初期，非常规储层压裂主要依赖于传统的水力压裂技术，通过高压泵注大量液体来形成裂缝，从而提高储层的渗透性。
然而，这种方法在非常规储层中往往效果不佳，因为这些储层的岩石性质复杂，裂缝扩展困难。
随着技术的进步，科研人员开始尝试使用多种压裂液体系，如泡沫压裂液、稠化压裂液等，以提高压裂效果和降低对储层的伤害。
同时，为了更精确地控制裂缝的扩展方向和长度，研究人员开始引入地质导向、数值模拟等先进技术，为压裂施工提供更为准确的指导。
近年来，随着水平井技术的广泛应用，非常规储层压裂改造技术迎来了新的突破。
水平井技术能够使得井筒与储层接触面积更大，有利于裂缝的扩展和油气的流动。
在此基础上，研究人员又进一步开发出了分段压裂、多级压裂等复杂压裂技术，以适应不同储层条件和开发需求。
随着环保要求的日益严格，非常规储层压裂改造技术也在不断探索环保型压裂液和减少水资源消耗的新方法。
例如，利用二氧化碳等环保介质作为压裂液，既能够满足压裂需求，又能减少对环境的影响。
水力压裂用混砂车输砂装置研究
价正逐渐上涨，导致压裂井的数量也在不断增加，随之对压裂设备提出了更高的要求，这一点在页岩气的开采中更加明显，在进行一次开采作业时，所需要使用到的砂量高达数千方，进而推动了混砂车大排量的发展。
现如今，国内混砂车的排量达到160桶，国外的混砂车排量能达到250桶。
对于混砂车的设计而言，最大的困难在于大排量的设计，就国内看来，压裂井的场地平整程度不高，混砂车底盘的设计不够合理，由于混砂车的底盘承载能力较好，因此可以通过增加重量的方式，进而加大混砂车的排量，同时由于对于混砂车的底盘选择面较小，这就要求不但要增加底盘的重量，同时还要进一步提高混砂车的排量。
2.2 强化混砂车的双向功能压裂井的场地面积较小，可供设备摆放的空间受到限制。
一般而言，在混砂车的侧面不仅可以摆放压裂车，同时还可以摆放水罐车，在这样的形势下，促使混砂车具备双向功能的液口。
对于混砂车的双向功能，每个厂家对其的定义不同，比如五机厂对其的定义是参考国家标准的，也就是双吸双排功能，基于这样的形势下，应当对其双向功能进行强化。
对于混砂车的作业性能而言，搅拌罐是非常重要的，搅拌罐的搅拌效果在一定程度上能决定混砂车的性能，也就是搅拌效果好，混砂车的工作性能就好，搅拌罐的搅拌效果不好，混砂车的作业性能将会降低，通常情况下，搅拌罐的结构为双层形式结构，由于搅拌罐具有双层结构，进而促使大液面与支撑剂能充分混合。
2.3 通过对混砂车设计蛟龙方式，进而对输砂量进行调整由于混砂车的双筒结构受到一定的限制，导致不能对砂量的尺寸进行调节，也不能对其进行精确的计算，当在低速状态下运行，混砂车具有较大的不稳定性，进而不能对砂量进行精确的计算，在一定程度上，将直接影响整体施工的质量，当输入砂量较小时，混砂车的稳定性将不能得到有效保障。
在混砂车的基础上设计三个蛟龙，设计一个蛟龙的尺寸大小较大，将其余两个蛟龙的尺寸设计较小，通过这样的设计方式，在实际施工时，能满足输砂量的要求，也就是从较小范围到较大范围，由于能达到这样的设计目的，因此这种设计在混砂车设计方面得以重视。
海上油田压裂自动混砂装置的改造技术
177PGS-1800型撬装式压裂自动混砂装置自使用以来存在一定的技术问题，如自动混砂装置频出故障、砂比控制效果差、液体流量控制不精准、曲线不合格等问题。
针对此类问题，本文对自动混砂装置进行了深入研究，根据实际的运行情况，对自动混砂装置进行了调整，使该装置可以更加符合施工需求。
并利用现代高科技技术进行了自动化程序设计，让施工曲线更加精准。
1 自动混砂装置结构自动混砂装置结构组成如图1所示。
图1 自动混砂装置控制室与搅拌器为自动混砂装置的两大操作平台。
控制室主要对操作室、风扇、暖风等一些辅助设备进行控制，让该装置可以在混砂过程中完整的进行操作，从而完成自动或手动的控制。
同时，还可以对装置中所有的电仪表的工作情况进行监督与检查；干粉添加系统实际上是一种在线计量装置，干粉添加系统主要作用于操作平台之上，进料与出料的速度需要由控制室中的控制系统进行远程监督；混砂系统中包含搅拌器、混合罐、清水泵等，在搅拌室中，搅拌页片由油马达驱动进行页面控制，采用超声波料进行检测，计算机进行远程自动监控。
混砂装置中的液泵与低压管汇连接在一起，在外接水源处安置滤网。
前置液泵的排出扣有清水流量计，可以完成瞬时与累计的排量。
另外，PICK UP信号由计算机控制，在排出砂泵中，有转子流量计，分别对该信号进行手动及自动控制。
排出管汇中的连接口主要作用是防止泵撬。
在该信号中，通过手动的方式与自动的方式进行控制，所显示出的结果有所差异，搅拌器的实际工作情况直接关系到施工现场的质量。
输砂系统中的速度传感器有2个端口，一端连接控制台，一端连接计算机，输砂搅拌的速度需要根据工艺选择控制的方式，从而满足加砂量。
海上油水井压裂施工时，会严格按照规定比例对压裂液与支撑剂进行配比，配比后需要他通过排出泵将砂浆注入地下，以满足施工需求。
要想让整个系统做到自动控制，其工作原理如图2所示。
混砂橇图2 工作原理图2 海上油田压裂自动混砂装置改造中存在的问题在混砂装置搅拌器中，支撑剂与压裂剂的配比需要根据放射的密度进行配置。
水力压裂用混砂车输砂装置研究
水力压裂用混砂车输砂装置研究
混砂车的主要作用是:混合、搅拌以及输送水力压裂作业所需要的砂体等物质。
在生产井压裂作业过程中,作业结果的好坏被混砂车的一些主要参数是否满足施工要求所影响,作为混砂车关键部件--输砂系统主要责任是为混砂车输送原料,同时需要精确的计量,计量是否精准会直接影响到这个压裂作业的结果。
本论文通过对大倾角螺旋输送机输送原理及结构特点的分析确定了混砂车的参数:转速、倾角、螺距、叶片直径和螺旋轴直径对输砂效率的影响,通过对振动理论分析确定了混砂车输砂装置关键部件螺旋轴的固有频率与螺旋体扰度,并采用数值分析方法校核其强度与稳定性,对比分析等螺距与变螺距条件下螺旋输送机的参数选择方案从而优化了螺距并应用ANSYS软件对混砂车输砂装置主要结构的动态性能,影响因素等问题进行了分析和论诉,通过对转速、倾角、螺距、叶片直径和螺旋轴直径对输砂效率的影响分析并利用正交原理,设计实验方案,从而得出提高输砂效率的最佳方案。
一种压裂混砂车的连续混配装置[实用新型专利]
![一种压裂混砂车的连续混配装置[实用新型专利]](https://img.taocdn.com/s3/m/e65d8a8025c52cc58ad6be0c.png)
专利名称：一种压裂混砂车的连续混配装置专利类型：实用新型专利
发明人：王雅东,沈奎,梁峰,朱元龙
申请号：CN201922430754.1
申请日：20191230
公开号：CN211514237U
公开日：
20200918
专利内容由知识产权出版社提供
摘要：本实用新型提供一种压裂混砂车的连续混配装置，包括混配装置本体，所述混配装置本体包括安装座，所述安装座上安装有搅拌桶，所述安装座的内部设置有直流电机，所述直流电机上设置有输出轴，所述输出轴上安装有搅拌杆，所述搅拌桶的顶部内壁上安装有水管，所述水管上设置有喷头，所述安装座上设置有支撑板，所述支撑板上焊接有连接座，所述连接座上设置有料斗，所述料斗的内部设置有输料筒，该压裂混砂车的连续混配装置通过电动推杆带动输料筒进行上下移动发生角度倾斜，在料斗内部进行移动，将输料筒表面的材料都进料斗的内部，通过输料筒与料斗的底部相配合将材料充分排出避免剩料的产生。
申请人：湖北龙脉宜和石油科技有限公司
地址：430000 湖北省荆州市荆州区九阳大道16号
国籍：CN
代理机构：北京挺立专利事务所(普通合伙)
代理人：吴彩凤
更多信息请下载全文后查看。
潘三矿水力压裂“自动”加砂装置的研发应用
潘三矿水力压裂“自动”加砂装置的研发应用发布时间：2021-08-03T18:27:34.496Z 来源：《基层建设》2021年第15期作者：方亮[导读] 潘三矿在水力压裂项目中试用加骨料煤层增透技术。
淮河能源潘三煤矿1、技术背景潘三矿在水力压裂项目中试用加骨料煤层增透技术。
在水力压裂过程中，选用粒径10～40目的石英砂,注入压裂煤层内。
与压裂高压水进入煤层裂隙，并残留在煤层内形成支撑,防止压裂后煤层裂隙重新闭合。
从而提高煤层透气性,使压裂效果更加显著。
见图1。
图1 10~40目石英砂2、解决的技术问题潘三矿在水力压裂加骨料增透科研项目中，先后研发了四代“人工”加砂装置，并最终在-817m东翼轨道大巷得到了成功应用。
为“加骨料”水力压裂增透技术成功实施奠定了基础。
但是“人工”加砂装置在压裂过程中，不能一次性进行加砂操作，需要频繁停止压裂进行“人工”加砂。
从而存在人员高压操作的安全风险，且单孔压裂周期长，压裂效率低等问题。
通过研发、应用“自动”加砂装置，代替了“人工”加砂装置。
杜绝了人员高压操作的安全风险；一次性将设计加砂量加入“自动”加砂装置内，不需要频繁停止压裂进行加砂操作，缩短了单孔压裂周期，提高了压裂效率。
3、概括3.1施工地点介绍潘三矿利用2121（1）瓦斯治理巷施工2121（3）运顺条带预抽穿层钻孔，对2121（3）运顺实体段煤体进行打钻抽采区域消突。
穿层钻孔施工前，对运顺及工作面原始煤体进行水力压裂+骨料的方式进行增透措施，从而提高钻孔瓦斯抽采效果。
3.2 水力压裂及加骨料方案在2121（1）瓦斯治理巷实施上向穿层钻孔水力压裂加骨料增透技术，对2121(3)工作面及运顺掘进煤体进行区域增透。
水力压裂选用南京六合的水力压裂泵，首次压裂保持压力在30～35Mpa并压裂20分钟以上，以压开煤层裂缝；裂缝形成后，降低水力压裂泵压力(26～28Mpa)，通过“自动”加砂装置在压裂水中加入石英砂作为骨料，利用压裂泵将石英砂打入煤体，持续进行加砂压裂，支撑煤层被压开的裂隙，防止煤层裂隙重新缝合，以此增加煤层透气性，减缓钻孔抽采衰减速度，减少抽采达标时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混砂车输砂装置在水力压裂中的应用研
究
摘要：
在水力压裂施工过程中,混砂车俗称压裂的心脏，其重要性不言而喻。
水力
压裂作业的效果与混砂车的某些参数有关，为确保压裂作业效果，应当对这些参
数进行精确计算。
基于此,文章对混砂车及其大排量发展趋势、压裂设备的发展
趋势以及压裂混砂车进行了研究分析，对如何强化混砂车的双向功能进行了探讨。
关键词：混砂车大排量；压裂设备；双向功能；输砂量
对于混砂车而言，最重要的部分是输砂系统,该系统最主要的任务是对原料
进行输送,并进行精准的计算，计算结果的准确性将直接决定压裂效果。
由于国
际油价变动剧烈，导致压裂井的数量也在不断增加，随之对压裂设备提出了更高
的要求。
1混砂车简介
对于混砂车而言，其主要任务是对施工砂料进行输送，对施工材料进行充分
搅拌，促使施工砂料有效混合。
混砂车的主要组成部分可以分为两个部分，也就
是混砂车台上部分以及混砂车底盘部分。
施工作业效果与某些参数有着密切关系，施工具体要求进而影响到混砂车的参数变化。
例如在混合液体中，砂量所占的比
例是否处于合理的范围；在施工中，使用的添加剂比例是否满足施工标准等，这
些因素都会对混砂车的作业效果产生影响。
对于我国油田开采过程中所使用的混
砂车而言，主要来源于国外进口的混砂车以及国内自主生产的混砂车。
通过对国
外进口的混砂车进行改装设计，能提高油田的开采效率，同时也能提高混砂车的
使用性能。
2现代水力压裂用混砂车输砂装置的应用
2.1 强化混砂车的双向功能
压裂井的场地面积较小，可供设备摆放的空间受到限制。
一般而言，在混砂
车的侧面不仅可以摆放压裂车,同时还可以摆放水罐。
在这样的形势下，促使混
砂车具备双向功能的液口。
对于混砂车的双向功能，每个厂家对其定义不同。
比
如四机厂对其定义是参考国家标准的，也就是双吸双排功能，基于这样的形势下，应当对其双向功能进行强化。
2.2 通过对混砂车设计绞龙方式，进而对输砂量进行调整
由于混砂车的双筒结构受到一定的限制，导致不能对砂量的尺寸进行调节，
也不能对其进行精确的计算。
当在低速状态下运行，混砂车具有较大的不稳定性，进而不能对砂量进行精确的计算。
在一定程度上，将直接影响整体施工的质量。
当输入砂量较小时，混砂车的稳定性将不能得到有效保障。
2.3 压裂混砂车的研制
对于油田的采收而言，生产井压裂是非常重要的。
在采油的过程中，通过使
用该方式，能提高对油田的采收率。
然而对于压裂环节而言，防砂是该阶段的重
要工序。
通过将两个过程进行有效结合，设计出来的混砂车不仅能优化施工工序，降低施工过程中所使用的设备数量，同时在一定程度上还能提高作业效果。
尤其
是位于山区里的作业井，或者是一些地理环境较为苛刻的作业井，在这些方面使
用防砂压裂混砂车，其作业效果更为显著。
通过使用这种组合而成的混砂车，进
而解决车辆拥挤以及无处摆放设备的问题，不仅降低了施工成本费用，还能提高
作业效率。
3输砂系统设计
3.1 输砂系统总体试验方案
输砂试验台设备组包括绞龙、绞龙支架、称重灌、液压系统、水冷系统、控
制系统和试验测试装置(测速传感器、称重传感器和数据采集仪等)。
试验用砂从
第1个称重灌自动流到第1个料斗，此料斗经第1个输砂绞龙把砂输送到第2个
称重灌，此称重灌的2个砂子经第2个绞龙输送到第1个称重灌，如此往复循环。
利用第2个液压泵分别带动2个输砂马达，输砂马达再分别带动2个绞龙转动。
利用控制系统控制电比例190mL/r变量泵的排量，进而调节绞龙的转速。
对混砂
车输砂系统进行功能测试、稳定转速测试、连续性试验。
3.2 输砂系统试验方案布置与结构设计
其中试验台采用水冷的形式冷却液压油。
看出二者为520mL/r输砂马达提供
的流量是基本相等的，完全能满足试验要求(混砂车用泵的排量为100mL/r，转速
为2739r/min，流量为273.9L/min；实验方案用泵的排量为190mL/r，转速为
1440r/min，流量为273.6L/min)。
机械结构采用两组相同的绞龙和称重灌。
当采用相近的转速时，可保证试验
的连续性。
电气系统采用三一公司集团专用运动控制器，通过程序实现相应的控制功能。
即扳动转向选择钮子，便可使相应的电磁铁得电，从而控制绞龙的旋向；扳动速
度调节钮子，便通过程序控制变量泵的斜盘角度，从而通过调节流量改变绞龙转
速大小。
4国内混砂车的发展趋势
4.1 混砂车的改进
4.1.1 对混砂车结构不足的改装
国外进口混砂车的价格较为昂贵，而个别关键部位的设计不合理，常会导致
使用一段时间后，整个混砂车的故障率提高，严重影响生产，特别是混砂车的关
键部件螺旋输砂器、混砂罐密封结构的失效。
因此，提出成熟的密封结构改进措施，能够提高混砂车的使用效果。
4.1.2 对老化的混砂车的翻新改造
对于那些服役时间长，设备已出现老化现象的进口和国产混砂车，在使用过
程中常会遇到一系列问题，导致不能满足油田作业的压裂工作的需求，需要对其
进行整条的翻新改造。
比如我国部分石油企业进口的哈里伯顿混砂车经过多年的
使用已经存在底盘发动机老化、大梁断裂和腐蚀严重等问题。
在原有的结构模型
上对该混砂车进行改造，进一步改进、补充和完善混砂车的台上发动机、输砂和
混砂系统等组成。
能够有效地改善其总体性能，提高施工的可靠性。
4.2 混砂车的研制
4.2.1 压裂混砂车的研制
防砂、压裂作业是目前我国石油开采企业提高中晚期油井的产量的一个主要
措施之一。
为了更能够有效地开展防砂压裂作业，我们在开发防砂车和混砂车的
过程中，常将两者合二为一，自主研发防砂压裂混砂车的设备，解决了油田设备
的单一性问题，同时减少了施工作业设备的数量，提高施工作业的工作效率。
4.2.2 混砂车自动控制系统的研发
我国油田压裂车组中的混砂车以手动控制为主，通过人工控制液面高度、砂
密度、液态添加剂比例、干粉添加剂比例及排量输出压力。
这种施工控制方式在
实际操作中存在弊病,因为油田压裂施工的不可重复性，一旦混合液由混砂车输
人到油井中，混合液的砂密度、液态添加剂比例、干粉添加剂比例等重要参数是
否符合压裂施工的设计要求，将直接影响压裂施工的质量。
为了保证压裂施工的
质量，国外混砂车除具备良好的机械性能外,还具有先进的自动控制功能，即通
过计算机自动跟踪压裂施工过程，实现添加剂、液面、密度等参数的自动控制。
结语
通过以上的分析可知，对于混砂车而言，其主要任务是对施工砂料进行输送，对施工材料进行充分搅拌，促使施工砂料有效混合；混砂车的底盘承载能力较好，因此可以通过增加重量的方式，进而促使大液面与支撑剂能充分混合；在混砂车
的基础上设计三个绞龙，设计一个绞龙的尺寸大小较大，将其余两个绞龙的尺寸
设计较小，进而能满足输砂量的要求。
参考文献
[1]矫健.水力压裂用混砂车输砂装置研究[D].东北石油大学,2017.
[2]乔春.螺旋输砂装置宽幅调整精确输送技术分析[J].石油机械,2018,39(S1):92-93.
[3]李立,胡渊,吴汉川.混砂车螺旋输砂器输砂能力分析及优化[J].石油机
械,2019,38(06):96-98.。
