异步电动机基本知识异步电动机(asynchronous motor) 又称感应电动机,是由气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩,从而实现机电能量转换为机械能量的一种交流电机。

异步电动机按照转子结构分为两种形式:有鼠笼式、绕线式异步电动机。

作电动机运行的异步电机。

因其转子绕组电流是感应产生的，又称感应电动机。

异步电动机是各类电动机中应用最广、需要量最大的一种。

在中国，异步电动机的用电量约占总负荷的60％多。

基本特点转子绕组不需与其他电源相连，其定子电流直接取自交流电力系统；与其他电机相比，异步电动机的结构简单，制造、使用、维护方便，运行可靠性高，重量轻，成本低。

以三相异步电动机为例，与同功率、同转速的直流电动机相比，前者重量只及后者的二分之一，成本仅为三分之一。

异步电动机还容易按不同环境条件的要求，派生出各种系列产品。

它还具有接近恒速的负载特性，能满足大多数工农业生产机械拖动的要求。

其局限性是，它的转速与其旋转磁场的同步转速有固定的转差率（见异步电机），因而调速性能较差，在要求有较宽广的平滑调速范围的使用场合（如传动轧机、卷扬机、大型机床等），不如直流电动机经济、方便。

此外,异步电动机运行时,从电力系统吸取无功功率以励磁，这会导致电力系统的功率因数变坏。

因此，在大功率、低转速场合（如拖动球磨机、压缩机等）不如用同步电动机合理。

应用由于异步电动机生产量大,使用面广,要求其必须有繁多的品种、规格与各种机械配套。

因此，异步电动机的设计、生产特别要注意标准化、系列化、通用化。

在各类系列产品中，以产量最大、使用最广的三相异步电动机系列为基本系列；此外还有若干派生系列（在基本系列基础上作部分改变导出的系列）、专用系列（为特殊需要设计的具有特殊结构的系列）。

异步电动机的种类繁多，有防爆型三相异步电动机、ys系列三相异步电动机、y、y2系列三相异步电动机、YVP系列变频调速电动机等等. 新中国第一台异步电动机于50年代初在合肥工业大学诞生。

单相异步电动机

下一页返回
[任务5.1]键盘接口设计
• 5.1.3矩阵式键盘的硬件电路结构及工作原理
• 矩阵式键盘又称行列式键盘，往往用于按键个数较多的场合，矩阵式键盘的按键位于行、列的交叉点上，每条水平线和垂直线在交叉处不直接连通，而是通过一个按键加以连接。如图5- 3所示。
• 5.1.4矩阵式键盘的软件结构
[任务5.1]键盘接口设计
• 5.1.1独立式按键的硬件电路结构及工作原理
• 在单片机控制系统中，如果需要按键个数较少或功能要求较为简单时，可采用独立式按键结构。独立式按键的电路如图5-1所示。
• 5. 1 .2独立式按键的软件结构
• 对于这种独立式按键电路程序可以采用循环查询的方法。独立式按键处理流程图如图5-2所示。
的。单相异步电动机一般均采用鼠笼式转子。转子主要由转子铁芯、轴和转子绕组等组成。转子铁芯由硅钢片叠成，转子硅钢片的外圆上冲有嵌放绕组的槽。轴经滚花后压入转子铁芯。转子铁芯多采用斜槽结构，槽内经铸铝加工而形成铸铝条，在伸出铁芯两端的槽口处，用两个端环把所有铸铝条都短接起来，形成鼠笼式转子。铸铝条和端环通称为转子绕组。整个转子由上、下端盖的轴承定位。 • (2)转子绕组用于切割定子磁场的磁力线，在闭合回路的铸铝条(即导体)中产生感应电动势和感应电流，感应电流所产生的磁场和定子磁场相互作用，在导体上将会产生电磁转矩，从而带动转子启动旋转。
• (1)判断键盘中有无键按下 • 将全部行线置低电平，列线置高电平，然后检测列线的状态，只要有
一列的电平为低，则说明有键按下，如列线全部为高电平，则说明没有键被按下。
上一页下一页返回
[任务5.1]键盘接口设计
• (1)判断键盘中有无键按下 • (2)去除键的机械抖动 • (3)如有键被按下，则寻找闭合键所在位置，求出其键代码 • (4)程序清单

电机国家标准发布

标准号及标准名称 GB/T 22711—2008《高效三相永磁同步电动机技术条件 (机座号 132-280)》 GB/T 22712—2008《变频电机用G系列冷却风机技术规范》 GB/T 22713—2008《不平衡电压对三相笼型感应电动机性能的影响》 GB/T 22714—2008《交流低压电机成型绕组匝间绝缘试验规范》 GB/T 22715—2008《交流电机定子成型线圈耐冲击电压水平》 GB/T 22716—2008《直流电机电枢绕组匝间绝缘试验规范》 GB/T 22717—2008《电机磁极线圈及磁场绕组匝间绝缘试验规范》 GB/T 22718—2008《高压电机绝缘结构耐热性评定方法》 GB/T 22719.1—2008《交流低压电机散嵌绕组匝间绝缘第 1部分:试验方法》 GB/T 22719.2—2008《交流低压电机散嵌绕组匝间绝缘第 2部分:试验限值》 GB/T 22720.1—2008《旋转电机电压型变频器供电的旋转电机 Ⅰ型电气绝缘结构的鉴别和型式试验》 GB/T 22722—2008《YX3系列(IP55)高效率三相异步电动机技术条件(机座号80-355)》 GB/T 22669—2008《三相永磁同步电动机试验方法》 GB/T 22670—2008《变频器供电三相笼型感应电动机试验方法》 GB/T 22671—2008《外转子电动机试验方法》 GB/T 22672—2008《小功率同步电动机试验方法》
修订日期 -
实施日期 2009-10-1 2009-10-1 2009-10-1 2009-10-1 2009-10-1 2009-10-1 2009-10-1 2009-10-1 2009-10-1 2009-10-1 2009-10-1 2009-10-1 2009-11-1 2009-11-1 2009-11-1 2009-11-1

单相异步电动机与三相异步电动机

单相异步电动机与三相异步电动机的区别如下：
1.定子绕组数量不同：单相异步电动机的定子绕组仅包含一个相位；三相异
步电动机的定子绕组包含三个相位。

2.转子结构不同：单相异步电动机的转子通常采用铝罩或铁芯加环形导体形
式；三相异步电动机的转子结构通常采用铜条或铝条，被固定在轴上并通过导轮联系起来。

3.工作原理不同：单相异步电动机通过相位差来产生旋转力矩；三相异步电
动机依靠交流电的三个相位产生的电磁场来产生力矩。

4.转速和效率不同：单相异步电动机启动和运行时的效率相对较低，转速也
比较不稳定；三相异步电动机具有更加稳定的转速和更高的效率。

单相电动机技术数据

单相电动机技术数据(要求原厂数据)产地:山东文登电机厂型号:YC290L4-2功率:2.2KW(3HP)主绕组:Φ0.90漆包线×3根Φ0.90×1根付绕组:Φ.90主绕组:7匝 9匝14匝15匝15匝付绕组:15匝25匝34匝铁芯尺寸: 内径76×长度152产地:威海恒大电机(集团)有限公司型号:YC290L4-2功率:2.2KW主绕组:Φ0.93×4付绕组:Φ0.83×1主绕组:7匝 10匝14匝14匝14匝付绕组:12匝23匝34匝铁芯尺寸: 内径76×长度152产地:山东文登恒达电机厂型号:YC290L4-2功率:2.2KW主绕组:Φ0.95×4付绕组:Φ1.06×1主绕组:7匝 10匝13匝14匝14匝付绕组:7匝18匝28匝铁芯尺寸: 内径76×长度152产地:山东文登华威电机厂型号:YC290L4-2功率:2.2KW(双峰值)主绕组:Φ1.0×2(转子长度110MM)付绕组:Φ0.74×1主绕组:9匝 14匝17匝24匝25匝付绕组:24匝25匝35匝42匝铁芯尺寸: 内径76×长度150产地:山东文登金龙机械制造有限公司型号:YC290L4-2功率:1.8KW主绕组:Φ1.18×1Φ1.04×1付绕组:Φ0.85×1主绕组:8匝 11匝17匝18匝18匝付绕组:8匝16匝30匝34匝铁芯尺寸: 内径76×长度145产地:山东文登金龙机械制造有限公司型号:YC290L4-2功率:2.2KW主绕组:Φ1.12×2Φ付绕组:Φ0.74×1主绕组:7匝 11匝14匝16匝18匝付绕组:18匝25匝30匝35匝铁芯尺寸: 内产地:荥阳市劲霸电机厂型号:YL100-2-3HP(2.2KW)双值电容异步电动机主绕组:9匝 12匝 16匝 22匝 22匝 10匝线径Φ1.06×Φ1.0=2根付绕组:12匝 16匝 23匝 28匝 33匝线径:Φ0.74×2=2根铁芯尺寸:内径78m/m长度95m/m槽数:30槽额定电流:13.8A额定电压:220V频率:50HZ起动电容:300uf/250V运行电容:50uf/450V径76×长度152山东文登电机厂型号:YC90L-2功率:1.1KW(1.5HP)转数:2800 电压:220V 电流:8.68A电容:200nf/250V主绕组:Φ0.93漆包线×1根Φ0.95×1根付绕组:Φ.77主绕组:11匝 18匝24匝27匝28匝付绕组:14匝24匝27匝28匝铁芯尺寸: 内径76mm×长度96mm产地山东威海东华电机厂型号YC--90L-2功率1.5HP转速2820转/分电流8.5A起动电容200UF/450V槽数24铁芯长95MM线规主绕组1.16MM 副绕组0.67MM主绕组 5 . 11. 18. 22. 29. 30.副绕组15. 22. 29. 32. 36.一台无型号无产地风幕单相电动机4极0.55KW1440转铁心长度52MM内径70MM定子24槽转子34槽运行电容10uF主绕组0.44砸数61.109.62.副绕组0.38砸数79.137.74.最小线圈周长18cM单相双值电动机型号：YL100L1-2 功率：3KW 启动电容：200UF，运行电容：40UF。

单相交流异步电动机

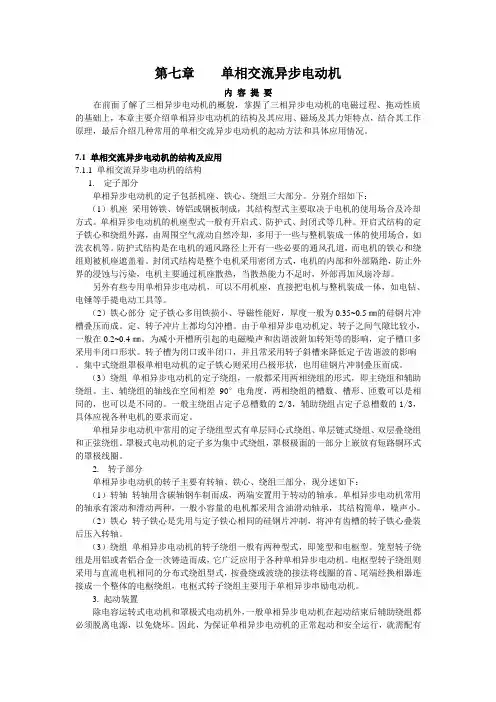

第七章单相交流异步电动机内容提要在前面了解了三相异步电动机的概貌，掌握了三相异步电动机的电磁过程、拖动性质的基础上，本章主要介绍单相异步电动机的结构及其应用、磁场及其力矩特点，结合其工作原理，最后介绍几种常用的单相交流异步电动机的起动方法和具体应用情况。
