交流伺服电机的结构
两相伺服电动机 的转子结构一般 有两种:非磁性 空心转子和高电 阻率导条的笼型 转子。非磁性空 心转子由铝或铝 合金的非磁性金 属制成,壁厚约
0.2-0.8mm,
交流伺服电动机内部结构图
返回目录
结构
原理 课堂练习
交流伺服电机的原理
励磁绕组L1由 励磁电压UL供 电,控制绕组 LK由伺服放大 器供电,这两 绕组分别通过 相位差为90° 电角度的电流 时,产生旋转 磁场,旋转磁
Block Diagram
结构 原理
课堂练习
返回目录
结构
原理 课堂练习
交流伺服电机的外形
交流伺服电机 的外形
返回目录
结构
原理 课堂练习
交流伺服电机的结构
返回目录
结构
原理 课堂练习
交流伺服电机的结构
交流伺服电机也 由定子和转子构 成,定子 上有 两个绕组,即励 磁绕组L1和控 制绕组LK, 两 个绕组在空间相 差90°电角度。
(1)交流伺服电机结构有什么特点,旋转磁场 是怎么产生的?
(2)自转现象是如何产生的,如何消除?

交流伺服电机内部结构图及原理

交流伺服电机内部结构图及原理

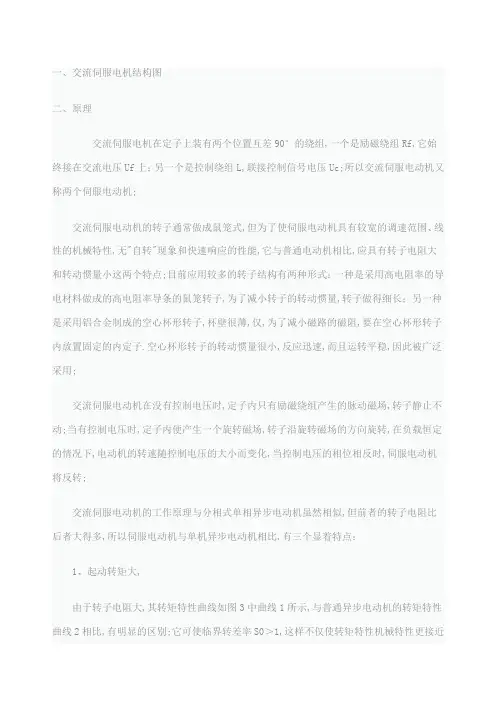

一、交流伺服电机结构图二、原理交流伺服电机在定子上装有两个位置互差90°的绕组,一个是励磁绕组Rf,它始终接在交流电压Uf上;另一个是控制绕组L,联接控制信号电压Uc;所以交流伺服电动机又称两个伺服电动机;交流伺服电动机的转子通常做成鼠笼式,但为了使伺服电动机具有较宽的调速范围、线性的机械特性,无"自转"现象和快速响应的性能,它与普通电动机相比,应具有转子电阻大和转动惯量小这两个特点;目前应用较多的转子结构有两种形式:一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子,为了减小转子的转动惯量,转子做得细长;另一种是采用铝合金制成的空心杯形转子,杯壁很薄,仅,为了减小磁路的磁阻,要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小,反应迅速,而且运转平稳,因此被广泛采用;交流伺服电动机在没有控制电压时,定子内只有励磁绕组产生的脉动磁场,转子静止不动;当有控制电压时,定子内便产生一个旋转磁场,转子沿旋转磁场的方向旋转,在负载恒定的情况下,电动机的转速随控制电压的大小而变化,当控制电压的相位相反时,伺服电动机将反转;交流伺服电动机的工作原理与分相式单相异步电动机虽然相似,但前者的转子电阻比后者大得多,所以伺服电动机与单机异步电动机相比,有三个显着特点:1、起动转矩大,由于转子电阻大,其转矩特性曲线如图3中曲线1所示,与普通异步电动机的转矩特性曲线2相比,有明显的区别;它可使临界转差率S0>1,这样不仅使转矩特性机械特性更接近于线性,而且具有较大的起动转矩;因此,当定子一有控制电压,转子立即转动,即具有起动快、灵敏度高的特点;2、运行范围较广.3、无自转现象正常运转的伺服电动机,只要失去控制电压,电机立即停止运转;当伺服电动机失去控制电压后,它处于单相运行状态,由于转子电阻大,定子中两个相反方向旋转的旋转磁场与转子作用所产生的两个转矩特性T1-S1、T2-S2曲线以及合成转矩特性T-S曲线交流伺服电动机的输出功率一般是;当电源频率为50Hz,电压有36V、110V、220、380V;当电源频率为400Hz,电压有20V、26V、36V、115V等多种;交流伺服电动机运行平稳、噪音小;但控制特性是非线性,并且由于转子电阻大,损耗大,效率低,因此与同容量直流伺服电动机相比,体积大、重量重,所以只适用于的小功率控制系统;。

交流伺服电机、步进电机、直流伺服电机介绍

交流伺服电机、步进电机、直流伺服电机介绍

交流伺服电机的缺点
• 控制较复杂 • 驱动器参数需要现场调整
– PID参数整定
• 需要更多的连线
驱动器(放大器)工作原理(续)
伺服放大器结构框图
电流PWM控制
• 脉宽调制技术(三角波、正弦波) • 非低噪音模式
驱动器
• 步进电机驱动器(Indexer) • 接受脉冲信号控制绕组电流;环形分配
Torque
IA = 1
IB = 1
P Q Angle
Figure : Rotation in a stepper motor is generated by alternately energizing and de-energizing the poles in the motor’s stator creating torque which turns the rotor.
C1
A2
交流伺服电机结构示意图
交流伺服电机工作原理
• 电子换相(VS 电刷换向)
• 磁极位置检测
霍尔传感器
将3个霍尔传感器装在定子上,各相差120度(不是空间 角度)均布在电机一端。
H1
H2
H3
States 101 100 110 010 011 001
如何放置霍尔传感器?
假设转矩曲线为梯形曲线
三相电流和力矩的关系
Ta
每一相有三个阶段:
• 正向电流 - 1/3 时
Ia

• 负向电流 - 1/3 时
Tb

• 没有电流 - 1/3 时
Ib

在三相中,总是:
Tc
• 一相正向电流
• 一相负向电流
Ic
• 一相没有电流

伺服电机内部结构及其工作原理

伺服电机内部结构及其工作原理

创作编号:BG7531400019813488897SX创作者:别如克*伺服电机内部结构伺服电机工作原理伺服电机原理一、交流伺服电动机交流伺服电动机定子的构造基本上与电容分相式单相异步电动机相似.其定子上装有两个位置互差90°的绕组,一个是励磁绕组Rf,它始终接在交流电压Uf上;另一个是控制绕组L,联接控制信号电压Uc。

所以交流伺服电动机又称两个伺服电动机。

交流伺服电动机的转子通常做成鼠笼式,但为了使伺服电动机具有较宽的调速范围、线性的机械特性,无“自转”现象和快速响应的性能,它与普通电动机相比,应具有转子电阻大和转动惯量小这两个特点。

目前应用较多的转子结构有两种形式:一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子,为了减小转子的转动惯量,转子做得细长;另一种是采用铝合金制成的空心杯形转子,杯壁很薄,仅0.2-0.3mm,为了减小磁路的磁阻,要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小,反应迅速,而且运转平稳,因此被广泛采用。

交流伺服电动机在没有控制电压时,定子内只有励磁绕组产生的脉动磁场,转子静止不动。

当有控制电压时,定子内便产生一个旋转磁场,转子沿旋转磁场的方向旋转,在负载恒定的情况下,电动机的转速随控制电压的大小而变化,当控制电压的相位相反时,伺服电动机将反转。

交流伺服电动机的工作原理与分相式单相异步电动机虽然相似,但前者的转子电阻比后者大得多,所以伺服电动机与单机异步电动机相比,有三个显著特点:1、起动转矩大由于转子电阻大,其转矩特性曲线如图3中曲线1所示,与普通异步电动机的转矩特性曲线2相比,有明显的区别。

它可使临界转差率S0>1,这样不仅使转矩特性(机械特性)更接近于线性,而且具有较大的起动转矩。

因此,当定子一有控制电压,转子立即转动,即具有起动快、灵敏度高的特点。

2、运行范围较广3、无自转现象正常运转的伺服电动机,只要失去控制电压,电机立即停止运转。

03交流永磁同步伺服电动机(1).ppt

03交流永磁同步伺服电动机(1).ppt
单元六 交流伺服系统
第三节 交流永磁同步伺服电动机
●基本要求: 1)认知永磁同步伺服电动机结构和工作原 理 2)了解永磁同步电动机的控制策略 3)认知永磁同步电动机的特点和主要参数
●重点和难点: 永磁同步伺服电动机结构和工作原理
交流伺服系统
反馈控制
-伺服控制的特征
➢ 实现误差的自动校正
➢ 实现高性能的重要手段
四、永磁同步电动机的特点
和直流电机相比,它没有直流电机的换向器和电刷 等缺点。 和异步电动机阻损耗减小,且转 子参数可测、控制性能好;成本高、起动困难等 缺点。 和普通同步电动机相比,它结构简单,体积小、重 量轻,效率高。
五、交流永磁同步伺服电动机的 主要参数
表 交流永磁同步伺服电动机的主要技术参数
永磁同步电动机由定子和转子两大部分组成
查看5611交流伺服电机图片库
永磁同步电动机的结构 1-旋转变压器;2-永磁体;3-电枢铁芯;4-电枢三相绕组;
5-电机转轴
二、永磁同步伺服电动机工作原理
插入5631无刷直流电机 的工作原理动画
永磁同步电动机的工作原理
三、永磁同步电动机的控制策略
1.恒压频比控制 2.矢量控制 3.直接转矩控制
速度反馈
减速器
运动
负载
工作台
直线光栅尺
速度环
电机电源
伺服 放大器
丝杠
0 to ±10VDC
位置环
控制器
对位置 速度 力矩进行精确的控制
伺服控制系统的优点(1)
❖ 提高机械的响应、速度和灵活性 ❖ 提高生产过程的柔性,减小系统建立时间 ❖ 提高设备的生产率 ❖ 提高加工制造精度,减少废品
伺服控制系统的优点(2)
❖ 零速时的满额扭矩输出 ❖ 超低速的平稳运行 ❖ 简化原有的机械系统,提高性能

交流伺服电动机的结构和接线图解

交流伺服电动机的结构和接线图解

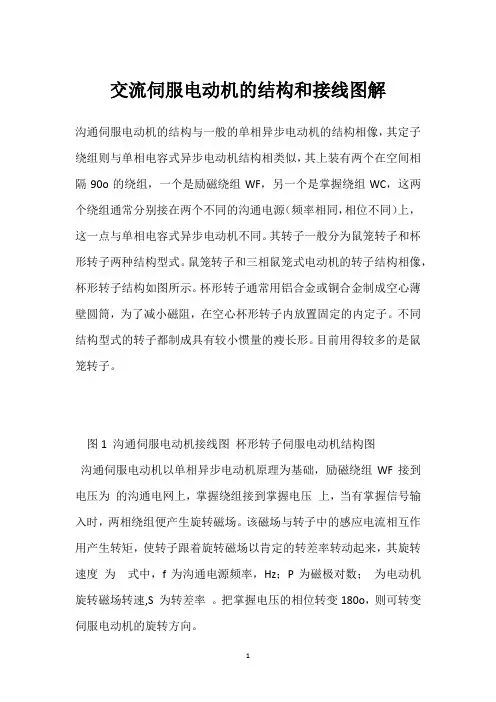

交流伺服电动机的结构和接线图解沟通伺服电动机的结构与一般的单相异步电动机的结构相像,其定子绕组则与单相电容式异步电动机结构相类似,其上装有两个在空间相隔90o的绕组,一个是励磁绕组WF,另一个是掌握绕组WC,这两个绕组通常分别接在两个不同的沟通电源(频率相同,相位不同)上,这一点与单相电容式异步电动机不同。
