水文自动测报系统设备遥测终端机
YC2000G遥测终端机说明书解析

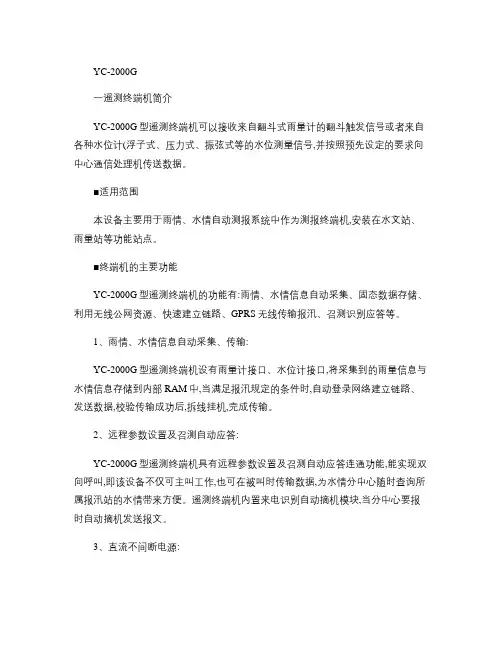

YC-2000G一遥测终端机简介YC-2000G型遥测终端机可以接收来自翻斗式雨量计的翻斗触发信号或者来自各种水位计(浮子式、压力式、振弦式等的水位测量信号,并按照预先设定的要求向中心通信处理机传送数据。
■适用范围本设备主要用于雨情、水情自动测报系统中作为测报终端机,安装在水文站、雨量站等功能站点。
■终端机的主要功能YC-2000G型遥测终端机的功能有:雨情、水情信息自动采集、固态数据存储、利用无线公网资源、快速建立链路、GPRS无线传输报汛、召测识别应答等。
1、雨情、水情信息自动采集、传输:YC-2000G型遥测终端机设有雨量计接口、水位计接口,将采集到的雨量信息与水情信息存储到内部RAM中,当满足报汛规定的条件时,自动登录网络建立链路、发送数据,校验传输成功后,拆线挂机,完成传输。
2、远程参数设置及召测自动应答:YC-2000G型遥测终端机具有远程参数设置及召测自动应答连通功能,能实现双向呼叫,即该设备不仅可主叫工作,也可在被叫时传输数据,为水情分中心随时查询所属报汛站的水情带来方便。
遥测终端机内置来电识别自动摘机模块,当分中心要报时自动摘机发送报文。
3、直流不间断电源:电源是整个系统可靠工作的基本保障,特别是地处偏远地区供电易受雷雨大风影响的测站,电源的设计至关重要。
遥测终端机的电源部份包括充电控制电路,电源检测电路和聚合物锂电池全部组合在一个模块中。
遥测终端机配有4AH聚合物锂电池和充电电路,具有浮充、电压监控、防止锂电池过充电和过放电保护功能,可保证停电时连续工作15~20天。
为避免由交流电源引入雷击损坏,采用太阳能电池供电,为解决应急充电,终端机设有应急充电插口,输入10-20V的直流电(可采用12V电源适配器即可对电池充电。
4、液晶显示和标准键盘接口:遥测终端机选用128×64点阵液晶显示屏,可显示汉字和英文字符数字,有背光可在环境亮度低的情况下清楚的显示数据。
遥测终端机采用标准PS/2标准键盘接口,可输入数字、英文字母和各种符号,使设置和数据的查询操作更方便、快捷。
水文监测RTU遥测终端机的设计与实现

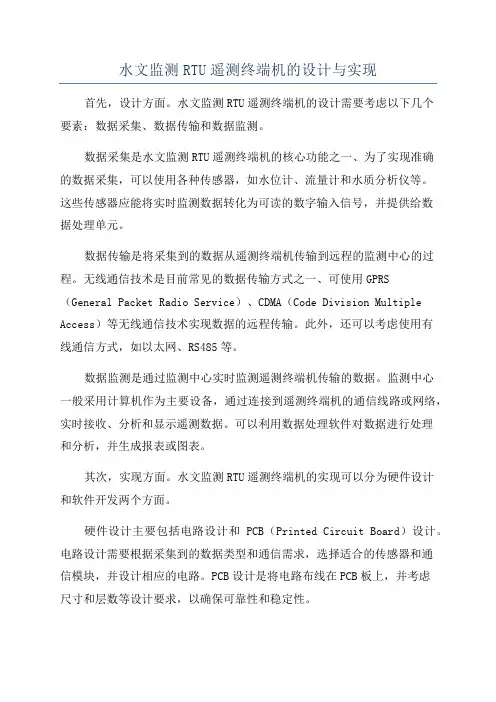

水文监测RTU遥测终端机的设计与实现首先，设计方面。
水文监测RTU遥测终端机的设计需要考虑以下几个要素：数据采集、数据传输和数据监测。
数据采集是水文监测RTU遥测终端机的核心功能之一、为了实现准确的数据采集，可以使用各种传感器，如水位计、流量计和水质分析仪等。
这些传感器应能将实时监测数据转化为可读的数字输入信号，并提供给数据处理单元。
数据传输是将采集到的数据从遥测终端机传输到远程的监测中心的过程。
无线通信技术是目前常见的数据传输方式之一、可使用GPRS （General Packet Radio Service）、CDMA（Code Division Multiple Access）等无线通信技术实现数据的远程传输。
此外，还可以考虑使用有线通信方式，如以太网、RS485等。
数据监测是通过监测中心实时监测遥测终端机传输的数据。
监测中心一般采用计算机作为主要设备，通过连接到遥测终端机的通信线路或网络，实时接收、分析和显示遥测数据。
可以利用数据处理软件对数据进行处理和分析，并生成报表或图表。
其次，实现方面。
水文监测RTU遥测终端机的实现可以分为硬件设计和软件开发两个方面。
硬件设计主要包括电路设计和PCB（Printed Circuit Board）设计。
电路设计需要根据采集到的数据类型和通信需求，选择适合的传感器和通信模块，并设计相应的电路。
PCB设计是将电路布线在PCB板上，并考虑尺寸和层数等设计要求，以确保可靠性和稳定性。
软件开发主要包括嵌入式系统软件和监测中心软件。
嵌入式系统软件是安装在遥测终端机上的操作系统和应用软件，用于实现数据采集和传输功能。
监测中心软件是安装在计算机上的数据处理和监测软件，用于接收、分析和显示遥测数据。
为了提高水文监测RTU遥测终端机的可靠性和稳定性，应对其进行系统测试和优化。
系统测试可以包括功能测试、性能测试和稳定性测试等。
在优化方面，可以采用节能技术和智能控制策略，以减少功耗和提高系统响应速度。
水文遥测终端机
系统组成与工作原理
• 即地面中心站通过通信模块发送指令呼叫 地面钻孔遥测站应答发送短消息(ቤተ መጻሕፍቲ ባይዱ据)或预 置地面钻孔遥测站时钟定时自动发送短消 息(数据)，经GSM服务器中转后由地面监测 中心站接收。地面监测系统通信距离是 GSM 网络的覆盖范围。地面观测站的个数 根据需要不受限制。
系统组成与工作原理
• 地面野外钻孔水位的测量。现场的每个钻 孔均设有水位传感器和遥测仪，监测中心 设有监控计算机。钻孔水位的测量由安装 在各钻孔内的基于GPRS的智能水位遥测仪 完成。智能水位遥测仪定时(定时间间隔可 设置)测量水位，并通过GPRS方式将测量 数据发送至监测中心的监控计算机，实现 集中显示、存储
系统组成与工作原理
• 该软件对于采集的水文信息采用多种方法以表格、曲线、 报表、图形等方式实现数字的动态显示和可视化输出，并 可进行相应的编辑、打印等操作，方便用户的直观查询和 使用。
• 该系统集水文数据采集、数据处理、数据网络共享、水害 预警、辅助决策于一体，采用现代化监测手段对地下水的 各种参数进行监测，从而能够及时掌握水文动态，达到对 水害事故的早发现、早预报、早防治等效果。
• 一旦出现异常情况(水位超限、水位变化速度超限、 水位超出传感器的量程、遭破坏而现场出现异常 振动、供电电压不足等) ，监控计算机立即进行声 光报警。因钻孔水位变化比较缓慢，信息量较少， 故智能水位遥测仪与监控计算机的无线通信采用 公共移动网络的GPRS方式实现，既可靠，费用 又低。
设计方案
• 在矿调度室设监控计算机，将原有地面10 个长观孔水位数据及6个管道流量数据汇总 到监控计算机，监控计算机系统查询软件 可浏览监测数据及通过授权修改监测时间 间隔、设置报警水位、水量、打印报表等 功能。
水文遥测终端机的设计和实现

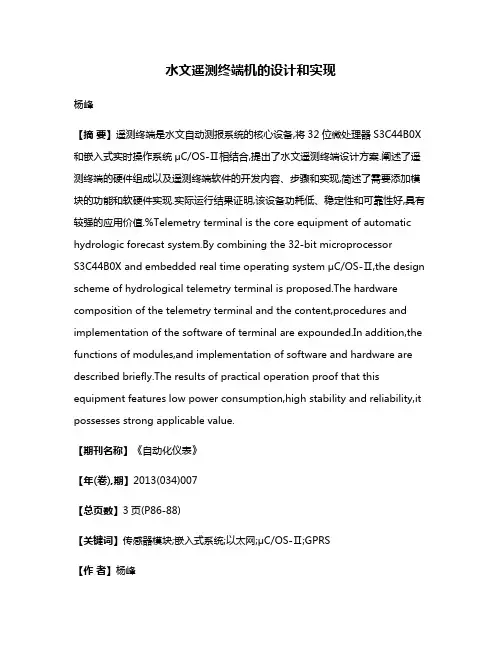

水文遥测终端机的设计和实现杨峰【摘要】遥测终端是水文自动测报系统的核心设备,将32位微处理器S3C44B0X 和嵌入式实时操作系统μC/OS-Ⅱ相结合,提出了水文遥测终端设计方案.阐述了遥测终端的硬件组成以及遥测终端软件的开发内容、步骤和实现,简述了需要添加模块的功能和软硬件实现.实际运行结果证明,该设备功耗低、稳定性和可靠性好,具有较强的应用价值.%Telemetry terminal is the core equipment of automatic hydrologic forecast system.By combining the 32-bit microprocessorS3C44B0X and embedded real time operating system μC/OS-Ⅱ,the design scheme of hydrological telemetry terminal is proposed.The hardware composition of the telemetry terminal and the content,procedures and implementation of the software of terminal are expounded.In addition,the functions of modules,and implementation of software and hardware are described briefly.The results of practical operation proof that this equipment features low power consumption,high stability and reliability,it possesses strong applicable value.【期刊名称】《自动化仪表》【年(卷),期】2013(034)007【总页数】3页(P86-88)【关键词】传感器模块;嵌入式系统;以太网;μC/OS-Ⅱ;GPRS【作者】杨峰【作者单位】河南省水文水资源局,河南郑州450003【正文语种】中文【中图分类】TP230 引言随着防汛指挥系统、山洪灾害预报预警系统以及中小河流水文监测项目的实施，水文自动测报系统得以迅速发展。
遥测终端机介绍-RTU简介-遥测终端机功能
关键字RTU、遥测终端、水雨情采集、水资源监控、山洪预警1.概述1.1产品简介WJ-6000遥测终端机采用工业级嵌入式实时多任务操作系统，具有强大的数据处理能力和较高的数据采集精度，是一种高可靠性和高智能化的微功耗数据采集终端设备，产品集数据采集、显示、存储、通信和远程管理于一体。
除满足一般水文水资源系统应用需求外，还提供山洪、气象、环保、农业灌溉、供水等领域对现场数据处理的需求。
系统设计充分考虑野外恶劣工作环境的特点，低功耗、全天候、免维护工作，极大方便了系统的设计、集成、安装和维护。
通常可采集的参量有：雨量、水位、闸位、流速、流量、水量、温度、湿度、水质和图像等。

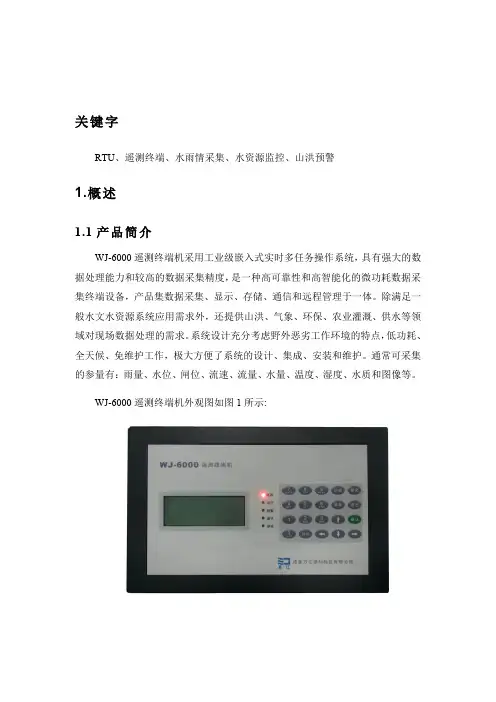

WJ-6000遥测终端机外观图如图1所示:图1：WJ-6000遥测终端机外观图1.2产品特点1.高性能嵌入式操作系统，模块化的功能设计，更容易进行外延扩展。
2.完善的电源管理功能，大大降低产品功耗。
3.终端设备作三防漆处理，适应高温、高湿等野外恶劣环境使用。
4.多样化的配置方式，支持键盘、串口、远程三种方式。
5.优化的主备信道备份机制，及时有效，且更省钱。
6.人性化的前置机通讯软件设计，自动化实现参数配置、历史数据查询、远程升级功能，方便后方管理。
7.多通道数据传输，以保证数据传输的稳定性和可靠性。
最多支持数据同时发往5个不同中心。
8.支持参数远程设置，支持GPRS、GSM设置和查询参数，方便可靠。
1.3执行标准1.行业标准1）《水文自动测报系统设备遥测终端机SL T180 -1996》2）《水文测报系统技术规约和协议SCSW008-2011》3）SL651-2014《水文监测数据通信规约》2.企业标准1）《水文自动测报系统遥测终端机企业标准》2.产品功能WJ-6000遥测终端机具有如下功能：1）可连接多种水位计，包括压力式、气泡式、雷达、超声波、浮子式等。
2）可连接单双簧翻斗式雨量计。
3）可连接多种类型流量计，如插入式、壁夹式、管段式。
遥测终端机
,中华人民共和国行业标准水文自动测报系统设备遥测终端机发布实施前言发展的需要进当前超短波水文自动测报系统已经得到广泛应用遥测终端机是系统中较为成熟的主要设备之一本标准与等两项标准本标准规定的各项内容不仅涉及标准规定的对象本身还与中继前置通信控有一定的内在联系应配套使本标准由水利部机本标准由全国水文标准化技术委员会水文仪器分技术本标准由南京水利水文自动化研本标准主要起草人康文目次前言范围引用标准定义终端机产品分类技术要求试验条件及方法检验规则标保修期限中华人民共和国行业标准水文自动测报系统设备遥测终端机范围本标准规定了水文自动测报系统设备中遥测终端机的产技术要检验规则以及标贮存本标准适用于超短波通信的水文自动测报系统中自动完成水文数据的存贮及控制的引用标准下列标准包含通过本标准中引用而构在标准所示版本均为有所有标准使用本标准的各方应探讨使用下列标准最新版本的设备可靠性试验恒定失效率假定下的失效率与平均无故障时间的验证试验方案水文仪器总技术条件水文仪器术语水文自动测报系统设备基本技术条件仪器仪表包装通用技术条件定义本标准采用下列定其它定义见遥测终端机下简称能自动完成水文参数的编码及控并能与无线电台进行连自动完成数据传输的终端机产品分类自报式终端机当被测的水文参数发生一个计量单位变化时或按规定的时间间隔仪器能自动地按规定通过信道向中心站发送水文数查询应答式终端机当中心站呼叫本站仪器能立即采集所测的水文参数并通过信道向中心站发兼容式终端机具有自报式和查询应答式终端机的功技术要求使用环境条件温度相对湿度结构应采用密封箱式结能防尘及防虫箱内应具有安装固定通信用的电台或发射机的结不同型式的机箱均应满足便于安调试等内外结构要机箱外接信号及电源接口插头座应采取密封措施其相应安装部位应具有防护结接口应符合中有关基本性能调制方式传输速率可采用亦可采用副载波频率及偏差见表表副载波频率及信噪比信源输入形式数字量如格雷余三反等比增量码等开关量脉冲模拟量输入电平输入信噪比在误码率不同传输速率的解调器输入信噪比见表信道编码奇偶校验汉明码或其它抗干扰编码数据传输方式异步遥测参数接口至少应具有一个雨量参数接口和一个水位参数接需要时也可具有其它参数或人工置数等扩展接数据传输编码格式应符合中静态值守电流含电式终端机查询应答式及兼容式频编码方编码方工作电流含电误码率可靠性指标防雷及抗电磁干扰措施终端机内部电路设应充分考虑良好有效的安装等从而保证其具有较强的防感应雷击及抗电磁干扰能运输环境适应性能终端机应能承受中规定的冲击及自由跌落等整机及外观质量要求印刷电路板上应无临时搭接连线及元器件引脚焊接不规范等现象存机箱及面板表面应光滑平无加工缺陷密封条安装应平无翘曲等影响密封性能的机箱及面板等表镀层应具有较强的防锈蚀并应牢色泽均匀不得有脱氧化起泡等缺陷存在机箱及面板上标志应完美且整机各零部件安装应牢不得有变形及其它影响使用的缺陷存基本功能自报式终端机雨量计每产生一个计量信号终端机必须自动并在规定时间内以全量向中心站发送一次数水位传感器每变化一且达到预定时间间隔终端机应自动完成数据发水文参数无变化每天至少应发送二次所存数具有站号人工设置功具有现场实时显示所测数据及测站工作参数功具有超时发送时强迫掉电的功根据需要具有发送人工置数的功能或具有人工置数接口必要时可增加水闸位等扩展接必要时可具有自检以及低压报错误指示等功具有较强的抗干扰能必要可具有勤务通话功查询应答式终端机具有中规定的功当中心站召测本站终端机应能自动完成数据发具有现场实时显示所测数据的功具有接收和发送人工置数的功能或具有人工置数接必要时可增加水闸位等扩展接兼容式终端机应具有自报式和查询应答式终端机的全部功通过开关设可使终端机自动工作在自报或兼容方式试验条件及方法主要试验设备翻斗式雨量计及雨量滴定试验装置高湿试验电台及天馈调制解调器及调压器直流电源及前置通信控制机等误码测噪声发生频率示波器试验要求终端机的试验必须使用合格的计量器测试设备以及有关的配套试验项目及方法终端机试验内容及方法见表表试验内容及方法表检验规则终端机的检验分为出厂检验及型式检验两出厂检验凡批量生产的终端机应逐台进行出厂出厂检验应由制造厂质量检验部门按本标准第章表中序号序号序号等规定的方法终端机经检验合格并挂有合格证后方允许出型式检验当终端机出现下列情况之一型式新产品或老产品转厂生产的试制定型鉴定正式生产如结工艺有较大改可能影响产品性能时正常生产时定期或积累一定产量后应周期性进行一次产品长期停产后又恢复生产时国家质量技术监督机构提出进行型式检验要型式检验通常应按本标准规定的全部试验项目进行全性能检验包括型式检验的样品应从经出厂检验合格的产品中随机抽取但不得少于少于台可靠性试验不为型式检验项可通过专项试验进行也可在系统运行或系统鉴定移交时进行统试验结果评定型式检验中有两台或两台以上不合格则判该批型式检验不合有一台不合格时则应加倍抽取进行不合格项目复其后仍有不合格时则判该批型式检验不合若全部检验合则除去第一批抽样不合格品该批产品应判为合经过型式检验的终端机需更换易损件并经出厂检验合格后方能出贮存标志仪器标志制造日期及出厂编号包装标志在终端机的包装箱的适当位应标有鲜牢固的包装标内容包括仪器型号及名出厂编号及日期箱体尺寸净重或到站及收货发站及发货单位标志受密心轻放等字样及图形包装每台终端机在出厂前均必须按中防防潮及防尘等包装要求进行此箱内可填衬以可发性聚苯乙烯泡沫塑料等缓冲材料用于减随同每台仪器装箱的有关技术文件如装产品合格证操作维护说明文件等应齐全并以塑料袋封运输按规定要求包装的终端机应能适应于各种运输方式的但在运输中不得有雨雪浸蚀以及强烈的超常规振动及冲击等现贮存包装状态下的终端机应能适应以下贮存环境条件贮存温度相对湿度贮存场所附近无酸碱性及其他腐蚀性物质存保修规限仪器自发货之日起一年内凡属生产质量制造厂应无偿地进行维修或。
水文遥测终端技术在水文情报预报中的应用
水文遥测终端技术在水文情报预报中的应用◎ 潘忠海 烟台市水文中心摘 要：随着社会经济水平的不断提高，国家对水利基础设施的建设愈发重视且逐渐加大建设力度，而在水文情报预报中应用先进的水文遥测终端技术，能够提高水文数据的采集与查询效率，从而为干旱、洪涝等灾情的预测提供精准的水文情报。
基于此，本文将结合工作经验，对水文遥测终端技术内涵及其在水文情报预报中的应用优势进行分析，同时提出具体的应用要点，以期为从业同行提供参考，共同推进水文工作及水文资源建设事业的发展。
关键词：水文遥测终端技术；水文情报预报；应用水文情报预报的核心目的是为了有效预防洪涝灾害和抗旱工作，提高水资源保护的科学性和有效性。
现代科技的快速发展，特别是水文遥测终端技术的完善，使得数据信息采集、远程控制等方面取得极大的进展，为水文情报预报工作的实现提供了重要手段和关键技术[1]。
因此，针对水文遥测终端技术在水文情报预报中的应用展开研究，有着重要的现实意义。
1.水文遥测终端技术概述水文遥测终端技术是一种使用电子设备实时监测水文数据的技术，包括水位、流量、水温、水质等方面的数据，这些数据可以通过传感器采集，然后传输到遥测终端，再通过各种通信手段传输到数据中心[2]。
一般情况下，水文遥测终端会采用GPRS、CDMA、NB-IoT等方式，确保数据的实时性和准确性。
水文遥测终端技术在河流、湖泊、水库等水文监测领域非常重要，它可以提供实时数据，帮助管理者及时采取措施保障水资源的合理利用和环境保护。
具体来讲，水文遥测终端技术的工作原理包括以下几个方面：①传感器数据采集。
传感器可以实时采集水位、水流、水温、水质等水文数据，并转换成数字信号传输给遥测终端。
②遥测终端数据处理。
遥测终端负责将传感器采集的数据进行处理和编码，将数据上传到云端服务器或本地数据中心。
③数据通信。
遥测终端需要通过无线或有线的通信方式将数据传输到数据中心。
常用的通信方式包括GPRS、CDMA、NB-IoT等。
具有双模固件升级的水文遥测终端机应用
水文监测数据传输的通信协议
部分组成 ：一是 BootLoader 引导程序， 应 采 用《 水 文 监 测 数 据 通 信 规 约 》
在 MCU 上电或复位后率先执行 ；二 （SL651-2014） 规 定 的 上 行 报 文 帧 结
是用户程序，是设备正常工作时的运 构框架和下行报文帧结构框架。无论
一、概述 水文遥测终端机是一种应用于水 文监测的设备，主要对降雨量、水位、 墒情等要素进行采集，将采集数据转 发至服务器平台。该设备一般应用于 野外且无人值守，采用太阳能加电池 供电，分布范围广，站点繁多，数据 传输采用 GPRS 通信方式。根据该设 备的应用特点，从侧面反映出设备维 护和固件升级的繁琐性，也给工作人 员带来庞大的工作量。 水文遥测终端机是一种新兴的物 联网应用产品，目前的水文遥测终端 机形态各异，功能强大，但是针对水 文遥测终端机的固件升级往往只停留 在本地现场操作。随着国家对水文遥 测终端机的标准化，产品的性能不断 完善，功能不断丰富，在原有设备上 通过远程升级固件成为必备的功能。 本文所述的具有双模固件升级的
F9164-LP100 遥测终端机使用说明书
遥测终端机F9164-LP100用户使用说明书V1.0.3福建四信智慧水务技术有限公司著作权声明本文档所载的所有材料或内容受版权法的保护，所有版权由福建四信智慧水务技术有限公司拥有，但注明引用其他方的内容除外。
未经四信公司书面许可，任何人不得将本文档上的任何内容以任何方式进行复制、经销、翻印、连接、传送等任何商业目的的使用，但对于非商业目的的、个人使用的下载或打印（条件是不得修改，且须保留该材料中的版权说明或其他所有权的说明）除外。
商标声明Four-Faith、四信、、、均系福建四信智慧水务技术有限公司注册商标，未经事先书面许可，任何人不得以任何方式使用四信名称及四信的商标、标记。
联系我们地址:福建省厦门市集美区诚毅大街软件园三期370号A06栋11层网址:热线:400-8838-199电话:0592-******* 6300321邮编:361021邮箱:*******************产品外形图目录第一章产品简介 (6)1.1产品概述 (6)1.2产品特点 (7)1.3产品规格 (8)第二章安装及使用说明 (11)2.1 概述 (11)2.2 开箱 (11)2.3接口信号定义 (11)2.4产品安装说明 (13)2.4.1产品的尺寸及视图 (13)2.4.2固定背板的安装 (13)2.4.3终端主机在固定底板上的安装 (15)2.4.4电池组的安装 (16)2.4.5电池组更换 (16)2.5配件安装与电缆连接说明 (17)2.5.1航空线材的安装 (17)2.5.2蜂窝天线安装 (17)第三章功能说明 (19)3.1数据采集 (19)3.2数据存储 (19)3.3数据主动上报（加报） (19)3.4工作模式 (20)3.5液晶屏显示说明 (20)3.6配置方式 (21)第四章参数配置 (22)第五章程序升级 (23)5.1App 固件升级 (23)5.2远程升级 (24)第一章产品简介1.1产品概述F9164-LP100 是四信自主研发的高防护等级、低功耗、抗腐蚀能力强的高性能测控终端产品，产品集数据采集、数据存储、供电、显示、数据传输和报警等综合功能于一体，采用2G/3G/4G/NB-IOT/Cat1/LoRa 等无线通信功能，产品应用无需外部供电、安装便捷、免维护，支持户外GNSS 定位。
水文水资源智能遥测终端—智慧水务
典型应用业绩 /anlislxt.html
更多详细内容请登录 /
水文水资源智能遥测终端—智慧水务
水文水资源智能遥测终端—智慧水务，该产品通过了国家水利部多项检测，具备仪表数 据、设备状态的采集传输，远程控制、刷卡管理、用水控制等多项功能。
水文水资源智能遥测终端 DATA-7208 选配模块：
GPRS
模块
CDM A模 块
DATA 7208
蓝牙 模块
7218
IC卡 模块
自身供电
DC 10-30V 或 AC 10-24V，建议 AC 18V、DC 12V、DC 24V。
工作环境
温度：-40℃—80℃ 湿度：≤95%
安装方式
盘装
产品标准
水资源监控设备基本技术条件（SL426-2008） 水文遥测终端机（SLT180-2015）
参考资料
水利部检测报告和资质证书下载 /ziliaoxiazaislb.html
AI
6 路 AI 接口，信号类型 4-20mA /0-5V，精度 0.5%
DO
1 路 10A 继电器触点输出， 4 路 5A 继电器触点输出
设参方式
无线设参（手持机）、串口设参、远程设参（GPRS/CDMA）
ห้องสมุดไป่ตู้尺寸
120x120x95mm
CPU
32 位处理器 运行频率 100MHz
存储容量
4M
波特率
300、600、1200、2400、4800、9600、19200、38400（Bit/S）可选
水文水资源智能遥测终端参数：
参数信息
产品名称
DATA-7208
DATA-7218
显示
数码管
众山科技水文遥测终端机说明书
水文遥测终端机说明书ZS.YDJ-01水文遥测终端机针对水文遥测，水资源监测，水库自动化监测和中小河流治理应用专门开发的远程遥测设备，内置测控单元，图像采集单元，太阳能电池充电管理单元，SMS/GPRS/CDMA/3G 远程通信单元；与雨量计、水位计、流量流速仪、摄像机、卫星通信设备、蓄电池、太阳能板等组成一套完整的水文遥测站，自动完成水位、雨量、现场视频、电池电压、温度等相关数据的采集、存储、显示，并通过SMS/GPRS/CDMA/3G卫星等网络与省市县各级监测中心进行远程通信。
功能特点和参数：1、输入输出接口：具有同时连接翻斗式雨量传感器、水位传感器（浮子式、气泡式、雷达式）、数字照相机、同时支持两种通信信道（北斗和GPRS）的通信以及与计算机连接的接口，支持RS-232C、RS-485，SDI-12等接口协议。
具有大容量FLASH存储，大于8M存储，雨量数据可以存储5年以上。
2、采用太阳能+电池供电方式，具有太阳能充放电管理功能，动态功耗控制，在无日照情况下，能正常工作45天以上。
3、工作电流：整机值守状态电流（包含GPRSModem但不收发数据）≤20mA。
4、具有GPRS/SMS、北斗卫星等通讯方式。
支持一卡多发，遥测站可同时向多达8个中心站发送数据，每个中心可拥有二种通信信道且互为备份。
5、支持自报、自报—确认、应答三种数据通信方式，三种通信方式可混合组网。
6、具有128x64液晶和4x4键盘，可直接设置所有参数，并显示当前时间/雨量/水位/通信状态/电源等信息。
7、具有图像采集存储功能，支持2路以上高清数字照相机接入。
8、具有外置闪光灯同步控制功能。
9、采用FAT16/32文件系统备份数据，支持2G图像备份存贮功能。
10、支持远程唤醒，响应中心命令。
在测站休眠状态下，中心可以随时唤醒终端机进行数据采集、读取任意时段自记数据或修改监测站配置信息等工作。
11、具有远程程序升级功能，方便测站的管理和维护。
四、水文自动测报系统
2021/4/8
1
水文自动测系统的组成简介
水文自动测系统至少由若干个遥测站和一个中心站（ 分中心）组 成。 水文自动测报系统包含以下4类站点：
⑴遥测站。在遥测终端机控制下，自动完成被测参数的采集，将取 得的数据经预处理后存入存贮器，并完成数据传输。遥测站的设备 可根据需要增加人工置数和超限主动加报等功能。
9
感谢您的阅读收藏，谢谢！
2021/4/8
10
⑵集合转发站。当报汛站的数量较多时，宜采用由集合转发站接收 处理若干个遥测站的数据，再打包转发到分中心站。
⑶中继站。主要指超短波通信中的超短波中继站。只是沟通或加强 通信电路，对传输的数据并不做任何处理。
⑷中心站。主要完成各站遥测数据的实时收集、存贮以及数据处理 任务，并将所收集的实时数据报送给上级和有关部门。
• 中心站之间和与上级中心之间主要应用网络通信，也 可以应用自有的卫星、微波、光纤通信网。
• 多数水文自动测报系统采用多信道复合系统组网，即 可能使用多种有线、无线信道组成系统通信网。
• 超短波已不是主要通信信道。短波和其它卫星信道 （海事卫星、通信卫星、气象卫星、极轨卫星）也极 少应用于水文测站。
4．数据存储器。用于在站存储自动采集的各种参数。最低限度应 满足3个月以上长期储存的需要。
5．电源。都应用直流供电，且多数靠太阳能电池充电补充能量。 少部分由内置电池供电。
6. 智能化功能。水文数据超限报警和加密。备用信道自动转换 。
7．环境适应能力。 ――工作温度：-10～+45℃；
――相对湿度：<95%（40℃）不凝露；
另外，构成系统还需要通信信道、电源、避雷安全、一些基建设施。
金水燕禹YCZ-2A-101型遥测终端机产品说明书
6.定时自报时段值、目的地址，当前雨量、水位加报阈值，雨量加报阈值（2个），定时唤醒开机后的等待时间长度、测报间隔、当前时间等
7.水位增量报、雨量增量报
8.配有4Mb大容量非易失存储模块,可存储两年的水位和雨量数据
9.测站数据可用便携机本地读取,也可通过GPRS/GSM信道远程提取，读取的最小时间间隔为1天。
6.平均无故障时间：MTBF>25000小时
7.通信口：3个RS-232C口，1个RS-485口
8.开关量输入：13路
9.模拟输入：8路单通道（4路差分）
10.数字输入：8路
11.数字输出：2路DO，1路OC
12.电源输出：3路12VDC
13.数据存储容量：512K字节
YCZ-2A可以通过PSTN、专线、短波、超短波、微波、GPRS/GSM移动通信网及卫星通信（北斗卫星、海事卫星、VSAT、全线通、全球通）等通信组网方式，实现高效可靠的数据传输，完成数据采集、处理、存储以及传输等任务，并可实现系统的远程管理。它具有操作简单，易管理维护等优点。
YCZ-2A型遥测终端是为满足水文遥测多通信信道、大容量数据存储的要求而设计的新型遥测终端,它包括以下一些主要功能:
1.可接多种水位计（浮子式、激光、超声波、压力式、气泡式等）
2.可接三种规格的翻斗式雨量计:1mm、0.5mm、0.2mm(软件设定)
3.可接单簧或双簧翻斗式雨量计(跳线设置)
4.配有键盘和液晶显示器,可以对配置进行修改,可发送人工观测数据，并可本地显示测站状态、电压、时间及水雨数据等
B.雨量传感器（1mm，0.5mm，0.2mm单/双簧翻斗式雨量计）
C.测风传感器
D.温湿度传感器
遥测终端机操作规范
2.1 安装尺寸
WJ-6000 遥测终端机的安装尺寸如图 2 所示。
WJ-6000 遥测终端机-操作规范书
图 2：WJ-6000 遥测终端机尺寸图 WJ-6000 遥测终端机机壳上配置了 4 个安装片，可采用平置、壁挂、悬挂 等安装方式。安装时需要严格参照本操作规范说明，或在公司技术人员指导下 进行安装。 注：不可带电安装
WJ-6000 遥测终端机-操作规范书
11）支持远程查询当前数据、本地历史数据。 12）支持本地导出历史数据。
1.4 产品特点
WJ-6000 遥测终端机具有如下特点： 1）高性能嵌入式操作系统，模块化的功能设计，更容易进行外延扩展。 2）完善的电源管理功能，大大降低产品功耗。 3）终端设备作三防漆处理，适应高温、高湿等野外恶劣环境使用。 4）多样化的配置方式，支持键盘、串口、远程三种方式。 5）优化的主备信道备份机制，及时有效，且更省钱。 6）人性化的前置机通讯软件设计，自动化实现参数配置、历史数据查询、 远程升级功能，方便后方管理。 7）多通道数据传输，以保证数据传输的稳定性和可靠性。最多支持数据同 时发往 5 个不同中心。 8）支持参数远程设置，支持 GPRS、GSM 设置和查询参数，方便可靠。
步骤 2：GPRS 设置。
GPRS 优先级设置一般设置为 1。心跳包周期、DNS 地址 1、DNS 地址 2 不用 设置。域名地址 1-5：根据具体需要设置域名地址，最多 5 个。GPRS 通讯的域 名地址采用 IP 或者域名加端口的方式进行设置，具体格式如下：
WJ-6000 遥测终端机-操作规范书
3 系统时间
—— ——
——
N/A N/A 用于设置时间
4 数据查看
——
查看采集到的数据
金水燕禹YCZ A 型遥测终端机产品说明书
YCZ-2A-101型遥测终端机YCZ-2A-101 Telemeter用户手册Handbook北京金水燕禹科技有限公司目录第一章设备概述 (1)1.1 终端机原理框图 (1)1.2 终端机实物图 (2)1.2.1 外观图 (2)1.2.2 内部图 (3)第二章主要功能 (4)2.1 设备功能 (4)2.1.1 可测量的参数 (4)2.1.2 可连接的传感器 (4)2.1.3 可选择的通信方式 (4)2.2 软件功能 (5)2.2.1 按时段正点发报 (5)2.2.2 雨量加报 (5)2.2.3 水位加报 (5)2.2.4 固态数据的读取 (5)2.2.5 修改系统参数 (6)2.2.6 系统时钟同步 (6)2.2.7 遥测数据和固态存储数据互为备份 (6)2.3 技术参数 (6)第三章终端机电路板 (9)3.1 主板实物图 (9)3.2 接口板实物图 (10)第四章终端机跳线及接口 (11)4.1 主板接口定义 (11)4.2 主板跳线定义 (11)4.3 接口板接口定义 (11)4.4 外部接口 (12)4.4.1 接口实物图 (12)4.4.2 接口说明 (12)4.5 键盘定义 (13)第五章操作说明 (15)5.1 设备加电 (15)5.2 键盘功能及操作说明 (15)5.2.1 “MAIN”键 (15)5.2.2 “MDI”---人工置数键 (22)5.2.3 “F1”---测试键 (23)5.2.4 “F2”---显示气象参数按键 (23)第六章安装步骤及注意事项 (24)6.1 安装步骤 (24)6.2 注意事项 (25)第七章故障判断及排除 (26)7.1 故障判断 (26)7.2 故障排除 (27)第八章外接设备接线定义 (28)8.1 电源接口定义 (28)8.2 终端机与雨量计接线定义 (28)8.3 终端机与浮子水位计接线定义 (29)8.4 主板电源与外部电源接线定义 (30)8.5 接口板与外部接线定义 (31)第九章外型尺寸图 (32)9.1 终端机主箱体尺寸图 (33)9.2 终端机背挂板尺寸图 (33)9.3 终端机背挂板实物图 (34)第一章设备概述YCZ-2A-101型遥测终端（以下简称101终端）是为满足水文遥测对多通信信道，大容量数据存储的要求而设计的新型遥测终端。
TH-RTU2000水文水资源遥测终端机-使用说明书解析
10.存储和运输..................................................................9
11.注意事项....................................................................9
5.6以太网通信.............................................................. 7
5.7 USB接口................................................................ 7
5.8电源管理................................................................ 7
7.2中心站远程设置.......................................................... 8
7.3设备调试................................................................ 8
8.故障诊断.....................................................................8
Easin Technology
水文水资源遥测终端机
（TH-RTU2000）
使用说明书
陕西颐信网络科技有限责任公司
2011年4月
YDH-1M遥测终端机使用说明书
②键 开 PTT 延时×××ms
②键 定时间隔 ××小时
②键 采样间隔 ××分钟
②键 雨量分辨率 ×.×mm
②键
②键
人工帧头 ××××
雨水帧头
②键 ××××
②键 水位帧头 ××××
②键 雨量帧头 ××××
测站类型
②键 ××
（3）、按③键：发数数据。
5
（4）、按④键：退出超短波通信菜单。 2、按②键进入有线传输菜单：
3—————————— 控卫星终端电源
自报式≤2.5mA 应答式（混合式）≤8.5mA 7、据传输格式及通信协议见水利部 “水文监测数据通信规约” 8、固态存储器的存储时间间隔一般为 5 分钟。固态存储器的存储容量为 8Mb，可存储 六个水文传感器一年以上的数据。 9、时钟精度：年误差小于 2min。 10、工作环境：－20℃～55℃ 11、平均无故障工作时间（MTBF）：50000 小时 12、数据格式：见部颁水文监测数据通信规约
带固态存储器的容量为8mydh1m型遥测终端机采用单板结构功能健和显示屏都直接焊在线路板上结构紧凑可靠性高操作使用方便维护管理简单能适应各种工作环境和不同层次人员的使用要求
YDH—1M 遥测终端机使用说明书
水利部南京水利水文自动化研究所
0
目录
一、 概述 二、 主要技术指标 三、 主要功能： 四、 操作使用方法 五、 使用注意事项 六、 仪器结构和接插件的定义 七、 仪器全套设备
①键
设置站号 ××××××××
①键
中心站号 ××
①键
上电延时 ××××ms
①键
前导时间××××ms
①键
定时间隔 ××小时
0.1mm 0.2mm 0.5mm
PAS678系列水文水资源遥测终端机
终端机是集水位传感器、水质传感器、闸位计、流量计、雨量计等多种智能传感器的数据采集，以及无线数据传输于一体的新一代水文水资源遥测设备，并支持远程维护和系统升级功能。
PAS678型水文水资源遥测终端机实现监测要素的实时监测、存储、显示、控制、报警及传输等功能，稳定性好、精度高、功耗低、体积小、功能全。
无线传输功能支持2G/3G/4G，NB_IOT，LORA、北斗等多种网络传输方式，支持物联网应用。
一、功能配置◆具有三种工作模式：自报式、查询一应答式、兼容式◆具有人工置数功能◆具有主备信道切换功能◆具有自动校时功能◆具有本地和远程参数设置、程序升级等功能◆具有接口可扩展性，可扩展SDI-12、GPS、并行接口、以太网等功能◆具有历史数据存储功能，可保存两年以上的监测数据，掉电不丢失◆具有键盘和液晶显示器◆支持GSM/GPRS/3G/4G等无线通信方式◆支持同时与4个数据中心通信◆监测数据增、减变化越限或达到设定时间间隔或有报苦信号时，具有自动采集、储存、远程传输水文参数或报警数据的功能◆具有自检及自诊断功能。
以及具有过压保护、低电压告铃、箱门状态监测、传感器状态异常监测、异常信息警示等功能◆具有防雷保护功能，在电源端和信号端均配置防雷模块◆具有数据补报功能，当数据发送不成功时.数据报文进行暂存处理，在通信恢复时进行数据补发二、遵循标准SL180-2015《水文自动测报系统设备遥测终端机》SZY206-2016《水资源监测数据传输规约》SL651-2014《水文监测数据通信规约》SZY203-2016《水资源监测设备技术要求》SZY205-2016《水资源监测设备质量检验》三、检测报告钛能科技股份有限公司以水利水资源高效利用和农业高效灌溉、电力自动化智能控制和能源管理为使命，致力于水利水电与智慧能源专业的产品研发、设备制造、工程设计，工程总包和技术服务，融合（水联网/站联网）、自动化、信息化、电力电子、网络通信、云平台和商业智能等技术，实现“水”和“电”领域的控制自动化、管理信息化与决策智慧化。
水文监测RTU遥测终端机的设计与实现
水文监测RTU遥测终端机的设计与实现1 引言对水库、河道的水位、降雨量、流量、闸门等水情的自动监测报警系统中，水文水资源遥测终端机RTU得到了广泛的应用，根据水利部《水资源监测数据传输规约（SZY206-2012）》、《水文监测数据通信规约（SL651-2014）》规范要求，本文介绍了蓝普lanpu1802水文监测RTU遥测终端机的设计与实现。
2 水文RTU电路板的架构设计Lanpu1802型水文监测遥测终端机RTU基于SIM800C通信模块设计，采用STM32核心处理系统，，主要用于水情遥测，具备数据采集、存储、远程上报，管理功能。
设备采用了低功耗设计，具有多路传感器接口、支持多中心站、大容量数据存储。
如图1描述了lanpu1802水文测控终端RTU电路板的设计结构。
图1 LANPU-RTU电路板架构图系统由3个模块组成：1）24V转5V，5V转4.2V负责SIM800C供电，5V转3.3V负责STM32供电。
2）外围接口电路，包括2路485接口、2路232接口、8路干点输入、8路继电器输出、2路4-20mA 输出、4路4-20mA输入或0-5V输入、2路12v电源输出。
3）sim800c通信。
数据采集包括水位数据，支持模拟量4-20mA或0-5V、485接口水位计，如：浮子式水位计、雷达水位计、压力水位计、气泡水位计等。
雨量数据采集目前支持翻斗式雨量计。
同时1802型rtu可以监测自身电池电压，并根据“水文监测数据通信规约”SL651-2014的要求将监测到的电池供电电压值传输给中心站。
Lanpu-1802型rtu的一组485接口可以连接工业串口照相机，能根据规约的要求，完成对监测目标的拍照，分包取图，然后存储到rtu内置存储器中，图片通常采用jpg格式。
3 系统实现与功能系统BOM表单包括195种配件，采用14*10厘米双层电路板的设计，PCB原理图如图2所示。
图2 lanpu1802 RTU PCB图设备采用工业级32位处理器和工业级无线模块，以嵌入式实时操作系统作为软件支撑平台，工作环境温度零下20度至70度，耐强电磁干扰，内置看门狗电路，确保设备可以在各种复杂环境下长时间稳定工作，永远在线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水文自动测报系统设备遥测终端机
---产品概述---
水文自动测报系统设备遥测终端机是一款低功耗、多功能、适用于恶劣安装环境的综合型遥测设备。
水文自动测报系统设备遥测终端机针对水文遥测点多分布在野外、无电源的特点而专门设计，可广泛用于水位、水质、流量、流速、降雨（雪）量、蒸发量、泥沙、墒情等遥测项目。
---产品外观---
---产品特点---
1、行业认证：通过水利部“水文监测数据传输规约（SL651-2014）、水文遥测终端机(SLT180-1996)”等行业标准检测；获得国家水文仪器工业品生产许可证。
2、超低功耗：核心设备选用GPRS低功耗测控终端，平均工作电流仅10mA，大大降低太阳能供电设备成本和施工难度。
3、兼容性强：兼容各种类型的水位、水质、流量、降雨等计量仪表或传感器。
4、性能稳定：采用防雷、防雨、防潮、输入信号隔离等多项措施，确保设备安全、可靠。
5、维护方便：可远程设置工作参数、远程升级程序。
6、接入灵活：可接入我公司配套的水文监测系统软件平台，也可接入组态软件或用户自行开发的软件系统。
---产品功能---
◆配置多路采集接口，可同步采集水位、水质、降雨、流速等多项水文参数。
◆支持GPRS、短消息、北斗卫星等多种通讯方式；可同时将遥测数据上报至多个中心。
◆可设定各项遥测参数的上、下限报警值，数据越限自动报警。
◆内置大容量存储器，可存储不少于1年的历史数据。
◆支持就地/远程设定工作参数，支持就地/远程升级设备程序。
◆可输出开关量控制信号，实现设备的远程控制。
◆可定时为变送器供电。
◆可接入工业照相机，实现远程拍照。
◆铁制/不锈钢防护外箱可选。
---工作原理示意图---
---现场安装图片---
二、核心设备
---产品概述---
GPRS/CDMA低功耗测控终端（低功耗GPRS/CDMA RTU）集数据采集、传输、存储功能于一体，采用低功耗设计，特别适用于太阳能供电的监测现场，可大大减少太阳能供电成本并降低施工难度，广泛应用于水文水利、气象、地质等行业。
---产品特点---
◆通过水利部水资源、水文相关行业规约和产品标准检测，包括：
水资源监测数据传输规约（SZY206-2012）；
水资源监控设备基本技术条件（SL426-2008）；
水文监测数据传输规约（SL651-2014）；
水文遥测终端机（SLT180-1996）；
特殊区域水文、水资源数据安全采集系统RTU追加测试。
◆数据采集、传输一体化设计。
◆GPRS/CDMA实时在线功耗低，在线平均电流≤10mA。
◆可选配水资源监测数据传输规约、水文监测数据通信规约等。
◆支持域名解析功能。
◆支持各家组态软件和用户自行开发软件系统。
---产品功能---
◆通信功能：支持GPRS/CDMA、短消息、卫星等多种通讯方式；支持与多中心进行数据通信；支持实时在线、定时唤醒两种工作模式。
◆采集功能：采集水位、雨量变送器的标准信号；采集流量计、脉冲表的流量数据；采集水泵或阀门运行状态、设备供电状态和箱门开关状态。
◆图片抓拍功能：可外接工业照相机，进行图片抓拍。
◆控制功能：支持自动控制、远程控制水泵、阀门等控制设备。
◆远程管理功能：支持远程参数设置、程序升级。
◆报警功能：监测数据越限，立即上报告警信息。
◆存储功能：本机循环存储监测数据，掉电不丢失。
---技术参数---
硬件配置：6路PI、4路DI、4路AI 、3路DO、2路串口。
存储容量：4M。
供电电源：10V～30V DC。
功耗：待机电流<0.1mA/12V；
在线电流≤6mA/12V；
发送电流≤60mA/12V；
实时在线平均电流≤10mA /12V。
工作环境：温度：-40～+85℃；湿度：≤95%。
安装方式：导轨式。
外形尺寸：145x100x65mm。
---参考资料---
水利部检测证书下载/ziliaoxiazaislb.html
水文监测系统/fanganshuiwen.html
典型应用业绩/anlislxt.html
水位计/chanpinshuiweiji.html
太阳能蓄电池配置方法/changjianwenti2.3.html 更多详细内容请登录。
