振动测试作业报告
震动强度检测实验报告
震动强度检测实验报告实验目的：本实验旨在通过震动强度检测，研究不同震动强度对物体的影响，并探究震动在实际生活中的应用。
实验原理：震动强度是指震动产生的机械能传播的强度大小，可通过测量物体振动时的位移、速度或加速度来进行评估。
在本实验中，使用加速度传感器来测量物体振动时的加速度值。
实验装置与材料：- 加速度传感器- 数据采集仪- 物体样品- 电脑实验步骤：1. 将加速度传感器固定在物体表面，并连接到数据采集仪上。
2. 将物体置于固定平台上，并确保固定平台与地面接触良好，以减小外界干扰。
3. 打开数据采集仪的软件，并设置合适的采样频率和采样时间。
4. 启动数据采集，并对物体进行震动。
5. 震动结束后，停止数据采集，并将采集到的数据保存至电脑。
实验数据处理与分析：1. 将数据导入数据处理软件，生成加速度-时间（a-t）曲线。
2. 分析曲线的特征，包括峰值加速度、持续时间和周期等。
3. 绘制不同震动强度下的峰值加速度随时间的变化曲线，并进行比较和分析。
实验结果与讨论：根据实验数据处理与分析，得出以下结论：1. 震动强度与物体所受的加速度呈正相关关系，即震动强度越大，物体所受加速度越大。
2. 震动强度对物体的影响在一定范围内可视为线性关系。
3. 震动强度对物体的持续时间和周期也有一定影响，随着震动强度增大，物体所受的持续时间和周期也会增加。
实验应用：震动强度检测在许多领域中都有广泛的应用，例如：1. 工程领域中，可用于评估建筑物或桥梁的抗震能力，以保证其在地震中的安全性。
2. 汽车工业中，可用于评估汽车零部件的振动状况，以提高汽车的舒适性和可靠性。
3. 生物医学领域中，可用于评估人体器官在振动环境下的安全性，以指导手术和医疗设备的设计。
结论：通过本实验，成功地进行了震动强度检测，并分析了不同震动强度对物体的影响。
实验结果表明，震动强度对物体的加速度、持续时间和周期具有一定影响。
震动强度检测在工程、汽车和医疗等领域具有重要的应用前景。
振动试验机作业指导书
检验文件检验文件名称：振动试验机作业指导书检验文件编号：Q/ZX M 09-02.13.0708-2005版本：V1.0共 12 页(包括封面)拟制 ________审核 ___________会签 ___________批准 ___________通讯股份有限公司手机事业部发布页脚内容1前言为了明确手机检测中心实验室能正确使用振动试验机测试，特编制本测试作业指导书。
本标准由中兴通讯股份有限公司手机事业部检测中心提出，手机事业部检测中心归口。
本标准拟制部门：手机事业部检测中心。
本标准主要拟制人：杨征。
本标准于2004年11月首次发布。
目次前言 (1)目次 (2)1范围32规范性引用文件33术语和定义34振动试验机的系统性能35振动试验机试验的开机46振动试验机程序操作和参数设置方法47试验运行108检测记录109振动检测系统关机步骤1010注意事项1011维护保养1012记录保存1013校验周期11振动试验机使用指导书1范围本标准规定了振动试验机进行各类移动终端产品振动试验的操作规程和方法。
本标准适用于手机检测中心实验室所进行的振动及振动试验。
2规范性引用文件在下面所引用的文件中，使用时应以网上发布的最新标准为有效版本。
Q/ZX M 23.002–2004 移动台环境试验规范GB/T 2423.1/2/3/22/23 《电工电子产品环境试验》RVC-2A振动试验机使用说明书苏州东菱振动试验仪器有限公司3术语和定义下列术语和定义适用于本标准。
3.1正弦振动试验：在规定的频率范围内，在振动台上采用正弦信号，对被测样机进行振动的检测。
3.2 随机振动试验：在规定的频率范围内，在振动台上采用所有频率成份同时激振而且各个频率的输入振幅是随机改变的激振信号,对被测样机进行振动的检测。
3.3 冲击试验：采用规定脉冲波形，在振动台上对被测样机进行冲击的检测。
4振动试验机的系统性能4.1 振动试验机使用范围振动试验机适用于模拟各种环境条件下的振动试验, 如路运,空运,海运, 铁运等. 主要可进行随机振动试验，正弦振动试验冲击试验等.4.2实验室环境要求温度：5-35℃湿度：≤85%（25℃）4.3 设备型号:振动发生器 ES-3开关型功率放大器 DA-34.4设备规格4.4.1 正弦扫频控制和测量通道 1～8频率范围 5～4000Hz扫频包线等幅、等速度、等加速度分析方式 RMS、跟踪滤波扫频方式线性—对数、正反扫、定频4.4.2 随机振动（包括宽带加窄带和宽带加正弦）控制和测量通道 1～8频率范围 5000Hz宽带谱线数 100～800线控制谱动态范围 >55dB(自闭环)窄带谱或正弦谱线数 0～104.4.3 冲击试验控制脉冲时间 1～30ms波形半正弦、三角、锯齿、方波冲击谱合成频谱范围 5～2000Hz5振动试验机试验的开机5.1检测前的准备工作(1)检测操作人员必须熟悉并理解《振动试验机操作使用指导书》。

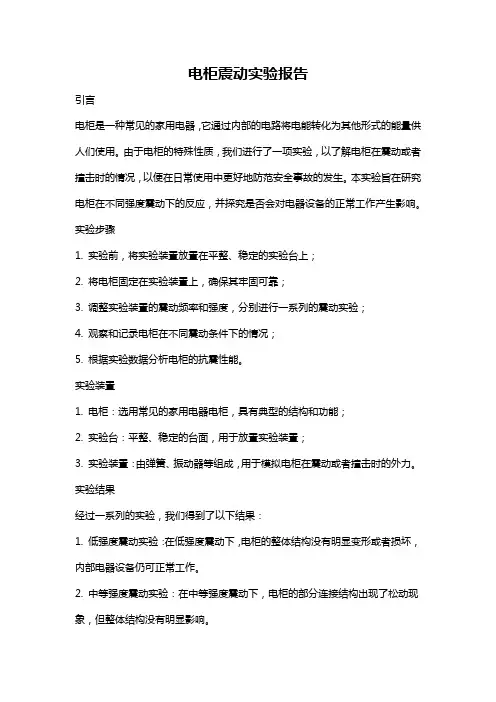

电柜震动实验报告
电柜震动实验报告引言电柜是一种常见的家用电器，它通过内部的电路将电能转化为其他形式的能量供人们使用。
由于电柜的特殊性质，我们进行了一项实验，以了解电柜在震动或者撞击时的情况，以便在日常使用中更好地防范安全事故的发生。
本实验旨在研究电柜在不同强度震动下的反应，并探究是否会对电器设备的正常工作产生影响。
实验步骤1. 实验前，将实验装置放置在平整、稳定的实验台上；2. 将电柜固定在实验装置上，确保其牢固可靠；3. 调整实验装置的震动频率和强度，分别进行一系列的震动实验；4. 观察和记录电柜在不同震动条件下的情况；5. 根据实验数据分析电柜的抗震性能。
实验装置1. 电柜：选用常见的家用电器电柜，具有典型的结构和功能；2. 实验台：平整、稳定的台面，用于放置实验装置；3. 实验装置：由弹簧、振动器等组成，用于模拟电柜在震动或者撞击时的外力。
实验结果经过一系列的实验，我们得到了以下结果：1. 低强度震动实验：在低强度震动下，电柜的整体结构没有明显变形或者损坏，内部电器设备仍可正常工作。
2. 中等强度震动实验：在中等强度震动下，电柜的部分连接结构出现了松动现象，但整体结构没有明显影响。
3. 高强度震动实验：在高强度震动下，电柜的门锁出现了松动，部分内部电器设备受到损坏，无法正常工作。
结论根据以上实验结果，我们可以得出以下结论：1. 电柜具有一定的抗震能力，对于低强度的震动可以保持结构的完整性和内部设备的正常工作。
2. 中等强度的震动对电柜的连接结构会产生一定影响，但整体结构仍具有较好的稳定性。
3. 高强度的震动对电柜的连接结构和内部设备会产生明显损坏，导致无法正常工作。
实验总结本实验通过模拟电柜在不同强度震动下的反应，研究了电柜的抗震性能。
实验结果表明，电柜具有一定的抗震能力，但在高强度的震动下仍会产生明显的损坏。
因此，在日常使用电柜时，需要注意保持电柜的稳定，避免强烈的震动或者撞击，以确保其正常工作和安全使用。
扫频振动实验作业指导书范文
扫频振动实验作业指导书范文1 目的本试验的目的是测定在规定频率范围内振动对MEMS 器件的影响。
本试验是破坏性试验。
2 设备本试验所需设备包括具有规定强度和所需扫频的振动装置，以及试验后进行测量所必需的光学和电气设备。
3 程序器件应牢固地安置在振动台上，引线或电缆也应适当固定。
使器件作等幅简谐振动，其振幅两倍幅值为1.52mm(±10%)，或其峰值加速度按试验条件A、B 或 C 的规定(+20%，-0g)。
在交越频率以下，试验条件应由振幅大小控制，在交越频率以上，试验条件应由峰值加速度值控制。
振动频率在20~2000Hz 范围内近似地按对数变化。
应在不少于4min 的时间内经受从20Hz 到2000Hz 再回到20Hz 的整个频率范围的作用。
在X、Y 和Z 三个方向上各进行四次这样的循环(总共是12 次)，从而整个周期运动所需的时间至少约为48min.当有规定时，对其壳体内所含部件或元件在振动时易移动和受到破坏的器件，应用X 射线检查方法或去掉封盖或打开外壳，放大30 倍检查器件，从而揭示是否遭到损坏或有错位。
当本试验作为一个试验组或试验分组的一部分进行时，在本试验结束后不必专门进行试验后测量或检查，而可在该组或分组试验结束时进行一次。
试验条件峰值加速度(m/s2).A 196(20g)..B 490(50g)..C 686(70g).3.1 检查试验后，不放大或放大不超过 3 倍，对标记进行外观检查;放大20~50 倍对封装、引线或密封进行目检。
此项检查和任何附加的特殊测试和检查应在最终周期完成后，或在包括本试验的一个试验组、一个试验序列或一个试验分组完成后进行。
3.2 失效判据本试验后，不符合任何一项规定的测量或检查，封装、引线或密封有缺陷或损坏的迹象，或标记模糊等，都应视为失效。
由于试验时的操作和夹具引起的标志损坏不应成为器件拒收的原因。
测量管道振动实验报告
测量管道振动实验报告
实验目的:
探究管道振动特性及其对强制振动频率和振动幅度的影响。
实验装置:
1. 持有管道的支架
2. 手动摆动装置
3. 加速度计
4. 示波器
实验步骤:
1. 将管道固定在支架上，确保其稳定。
2. 使用手动摆动装置在管道上施加强制振动，给管道增加一个振动频率。
3. 将加速度计固定在管道上某一位置，用于测量管道的振动振幅。
4. 将示波器连接到加速度计，用于记录振动的频率和振幅。
实验数据收集和分析:
1. 实验时记录示波器上的振动频率和振动振幅数据。
2. 将振动频率和振幅数据绘制成图表，分析其变化规律。
3. 通过观察示波器上的波形图，分析管道振动的特性。
实验结果和讨论:
1. 实验结果显示，管道振动频率和振幅存在正相关关系。
增加强制振动频率会导致管道的振动振幅增加。
2. 通过观察示波器上的波形图，可以看到管道振动呈现出不同
的模式，如谐振、共振等。
这些模式会随着强制振动频率的变化而发生变化。
3. 实验结果与理论分析相符，说明管道振动特性是可预测和可控制的。
实验结论:
本实验通过测量管道振动频率和振幅的变化，探究了管道振动特性及其对强制振动频率和振动幅度的影响。
实验结果表明，管道振动频率和振幅存在正相关关系，且振动特性随着强制振动频率的变化而改变。
这一实验结果对于管道振动的控制和优化设计具有一定的指导意义。
振动测试技术模态实验报告
振动测试技术模态实验报告It was last revised on January 2, 2021研究生课程论文(2013-2014学年第二学期)振动测试技术研究生：模态试验大作业0 模态试验概述模态试验（modal test）又称试验模态分析。
为确定线性振动系统的模态参数所进行的振动试验。
模态参数是在频率域中对振动系统固有特性的一种描述，一般指的是系统的固有频率、阻尼比、振型和模态质量等。
模态试验中通过对给定激励的系统进行测量，得到响应信号，再应用模态参数辨识方法得到系统的模态参数。
由于振动在机械中的应用非常普遍。
振动信号中包含着机械及结构的内在特性和运行状况的信息。
振动的性质体现着机械运行的品质，如车辆、航空航天设备等运载工具的安全性与舒适性；也反映出诸如桥梁、水坝以及其它大型结构的承载情况、寿命等。
同时，振动信号的发生和提取也相对容易因此，振动测试与分析已成为最常用、最基本的试验手段之一。
模态分析及参数识别是研究复杂机械和工程结构振动的重要方法，通常需要通过模态实验获得结构的模态参数即固有频率、阻尼比和振型。
模态实验的方法可以分为两大类：一类是经典的纯模态实验方法，该方法是通过多个激振器对结构进行激励，当激振频率等于结构的某阶固有频率，激振力抵消机构内部阻尼力时，结构处于共振状态，这是一种物理分离模态的方法。
这种技术要求配备复杂昂贵的仪器设备，测试周期也比较长；另一类是数学上分离模态的方法，最常见的方法是对结构施加激励，测量系统频率响应函数矩阵，然后再进行模态参数的识别。
为获得系统动态特性，常需要测量系统频响函数。
目前频响函数测试技术可以分为单点激励单点测量( SISO)、单点激励多点测量( SIMO) 、多点激励多点测量( MIMO)等。
单点激励一般适用于较小结构的频响函数测量，多点激励适用于大型复杂机构，如机体、船体或大型车辆机构等。
按激励力性质的不同，频响函数测试分为稳态正弦激励、随机激励及瞬态激励三类，其中随机激励又有纯随机、伪随机、周期随机之分。
振动测量的实验报告
振动测量的实验报告1. 实验目的本实验的目的是通过使用振动传感器对不同振动源进行测量，了解振动信号的特点和测量方法，掌握实际振动信号的处理和分析技巧。
2. 实验装置和原理实验装置由振动传感器、信号调理器和示波器组成。
振动传感器可以将物体的振动信号转化为电信号；信号调理器可以对电信号进行放大和滤波处理；示波器可以将电信号转化为可视化的波形图。
振动信号的频率可以通过示波器的设置进行调整，以便观察不同频率下的振动信号。
3. 实验步骤1. 将振动传感器固定在实验台上，并接上信号调理器。
2. 将示波器与信号调理器连接，确保信号传输畅通。
3. 打开示波器，在示波器上设置合适的时间基和电压基准，以确保波形信号清晰可见。
4. 将振动传感器放置在不同的振动源旁边，观察示波器上所显示的振动信号波形。
5. 改变示波器的设置，调整不同的频率，观察波形信号的变化。
4. 实验数据记录与分析在实验中，我们观察到了来自不同振动源的振动信号，并记录了对应的波形数据。
通过对波形数据的分析，我们得到了以下结论：1. 振动信号的幅值和频率之间存在一定关系，随着频率的增加，波形信号的幅值减小。
2. 振动信号的频率越高，波形信号越接近正弦波。
3. 不同振动源产生的振动信号具有不同的频率特征，可以通过观察波形图来比较不同振动源之间的差异。
5. 实验结果讨论本次实验通过振动传感器测量了不同振动源产生的振动信号，并对波形信号进行了观察和分析。
实验结果表明振动信号的幅值和频率存在一定的关系，并且不同振动源产生的振动信号具有不同的频率特征。
这些结果对于振动信号的处理和分析具有一定的参考价值。
6. 实验总结通过本次实验，我们掌握了振动测量的基本原理和方法，并通过实际操作对振动信号的特点和测量方法有了更深入的了解。
实验结果和数据分析验证了振动信号的特性，并对实际振动信号的处理提供了指导。
在今后的研究和工程应用中，振动测量将具有重要的应用价值。
振动测试作业指导书草稿
扫频振动（正弦）试验 要求：
无包装样品应能承受表1规定的振动试验，带包装样品应能承受表2规定的振动试验。
试验后样品外表应无锈蚀、霉斑、镀涂层剥落、划痕、毛刺、塑料件起泡、开裂、变形、灌注物溢出等现象，文字符号标志应清晰，结构件与控制元件应完整、无机械损伤，功能应正常，并能正常工作。
表1
表
2
试验设备：
试验设备应符合GB/T 2423.10-1995中第
3章的有关规定。
试验方法：
1.将无包装或带包装的样品按正常工作位置（不接电源）紧固在振动台上（样品和夹具综合重心的垂线应位于振动台面的中心附近），应使激振力直接传给样品，而不要经过减振脚、把手或其他缓冲装置，并应避免紧固样品的装置件（螺栓、压板、压条等）在振动试验中产生自身共振。
2.样品按表1和表2的规定进行（10～30～10）Hz 及（30～55～30）Hz 的扫频振动。
以1oct/min 的扫频速率，在某一频率范围内进行一次循环扫频 的时间：
式中：T —时间，min; —扫频的下限频率，Hz ； —扫频的上限频率，Hz 。
振动试验后，样品外表应无锈蚀、霉斑、镀涂层剥落、划痕、毛刺、塑料件起泡、开裂、变形、灌注物溢出等现象。
文字符号标志应清晰，结构件与控制元件应完整、无机械损伤，功能应正常，并能正常通电工作。
具体仪器操作：
1f 2f。
模态分析试验报告-
《建筑结构的模态分析试验》实验报告专业土木工程班级学号姓名教师建工实验中心2010年3月振动测试与模态分析实验报告一、实验人员3组：二、试验目的1.培养学生采用实验与理论相结合的方法来处理工程中的振动问题。
2.通过实验使学生掌握振动测试系统的基本组成、了解振动测试的常用测量方法以及模态分析技术。
模态分析技术已发展成为解决工程振动问题的重要手段。
3.了解模态分析软件的使用方法。
三、试验内容1、学习模态分析原理；2、学习模态测试及分析方法。
通过对框架模型的模态试验分析，测定出基础模型的模态参数：固有频率、阻尼比、振型图，并通过实验观察了解框架结构的动力参数，从而掌握模态分析的基本原理及分析方法。
四、试验的基本要求（1）掌握振动测试系统的构成及操作。
（2）了解振动测试的常用测量方法。
激振、锤击(3)了解数据采集系统的操作步骤。
(4)了解对已采集到的数据进行模态分析的方法与步骤。
五、试验仪器（表1）单轴加速度传感器、力锤、动态信号分析仪LMS和计算机等力锤用于激励实验对象。
力传感器用于拾取激励信号并转换成为电荷信号。
加速度计用于拾取响应信号并转换成为电荷信号。
AZ804-A四通道电荷电压放大信号调理仪，用于将电荷信号放大v1.0 可编辑可修改成为适合测量的电压信号。
AZ208数据采集箱信号采集分析系统包括抗混滤波器、A／D变换器、结构动态分析软件、计算机、打印机。
用安装有力传感器的力锤敲击实验对象上的若干个点。
力传感器拾取激励力的信号，安装在实验对象的某测点上的加速度计拾取响应信号．经电荷放大器放大后输入信号采集系统。
实验仪器框图如图1所示。
力信号接入信号采集器的第1通道，响应信号依次接入信号采集器的其他通道。
表1 试验仪器的硬件及软件力锤传感器厂家型号量程频率范围灵敏度美国PCB公司086D20加速度传感器灵敏度厂家型号量程频率范围vm/g 美国PCB公司333B4050g50g50g50g六、试验步骤模态试验基本过程二十年来，由于计算机技术、FFT分析仪、高速数据采集系统以及振动传感器激励器等技术的发展，试验模态分析得到了很快的发展，受到了机械、电力、建筑、水利、航空、航天等许多产业部门的高度重视。
阻尼振动实验报告
阻尼振动实验报告
在阻尼振动实验中，我们通过实验装置测量了阻尼对振动特性的影响。
本次实验旨在探究阻尼对振动系统的影响，并通过实验数据进行分析和讨论。
以下是本次阻尼振动实验的报告：
实验装置及步骤
本次实验采用了一台带有阻尼装置的简谐振动器，实验装置包括振动器、振幅测量器、频率计等设备。
实验步骤如下：
1. 将振动器固定在实验台面上，并调整振动器的参数，使其处于稳定状态。
2. 将频率计连接至振动器，准确测量振动器的振动频率。
3. 启动振动器，记录振动的振幅随时间的变化。
实验数据处理与分析
通过实验数据的采集和记录，我们得到了阻尼振动的振幅随时间的变化曲线。
根据实验数据，我们可以得出以下结论：
1. 随着时间的推移，振幅逐渐减小，表明系统的振动受到了阻尼的影响。
2. 随着阻尼系数的增加，振幅的减小速度也随之增加，说明阻尼对振动的影响是显著的。
3. 阻尼对振动系统的自由振动频率也产生了一定的影响，振动频率随阻尼系数的增加而减小。
实验结论和讨论
本次实验结果表明，阻尼对振动系统的影响是不可忽视的。
阻尼能够减少振动系统的振幅，降低系统的能量，并影响系统的振动频率。
在实际工程中，阻尼的控制和优化对于提高系统的稳定性和性能至关重要。
总结
通过本次实验，我们深入了解了阻尼对振动系统的影响，并通过实验数据得出了结论和分析。
阻尼振动是振动学中的重要概念，对于工程领域具有重要意义。
希望本次实验报告能够帮助大家更好地理解阻尼振动的原理和特性。
震动分析报告
震动分析报告1. 引言震动分析是一种用来研究和评估结构或设备在震动环境下的性能和可靠性的方法。
通过对震动信号的采集和分析，可以得到结构或设备在不同工况下的振动特性，进而评估其是否满足设计要求。
本文将通过对某设备的震动分析，来探讨震动对设备性能的影响。
2. 背景我们对某机械设备进行了震动分析，该设备用于制造产品的关键工序。
为了确保该设备在工作过程中的稳定性和可靠性，我们需要通过对其进行震动测试和分析，评估其在震动环境下的性能。
3. 实验设计我们采用了以下实验设计来进行震动分析： - 设备参数记录：记录了设备的结构参数和工作状态，以及与该设备相关的环境参数。
- 震动采集：使用加速度传感器进行震动信号的采集，将信号传输给数据采集卡进行数字化处理。
- 数据分析：对采集到的震动信号进行时域分析、频域分析和时频域分析，获取设备在不同频段下的振动特性。
4. 数据分析结果4.1 时域分析时域分析是指对信号在时间域上的特性进行分析。
通过时域分析，我们可以获取到以下信息： - 设备的振动幅值：通过观察信号的振动幅值大小，可以评估设备在震动环境下的振动程度和结构的稳定性。
- 设备的振动周期：通过观察信号的周期性变化，可以评估设备在震动环境下的工作状态和振动频率。
4.2 频域分析频域分析是指对信号在频率域上的特性进行分析。
通过频域分析，我们可以得到以下信息： - 设备的主要频率成分：通过观察信号的频谱，可以确定设备在震动环境下的主要振动频率成分，评估其与工作频率的匹配程度。
- 设备的频率响应：通过观察信号在不同频率下的幅值响应，可以评估设备的振动特性、共振情况以及是否存在频率失配问题。
4.3 时频域分析时频域分析是指对信号在时域和频域上的特性进行联合分析。
通过时频域分析，我们可以得到以下信息： - 设备的振动时程：通过观察信号在时域上的变化，结合频域分析结果，可以评估设备的振动特性和是否存在异常振动行为。
- 设备的瞬时频率：通过观察信号在时频域上的变化，可以评估设备的振动频率和频率变化情况，进一步分析设备的工作状态和频率匹配情况。
Vibration (振动) 测试规范
1. 目的Purpose本项测试之目的在模拟产品在运输过程中是否会造成功能不良。
2. 适用范围Scope本项测试规范之适用范围，凡本公司生产之产品于验証阶段及量产后之测试验証均适用之。
3. 权责Authority and Responsibility无。
4. 名词定义Terms Definition4.1 Un-package:裸机状态下执行测试。
4.2Package :标准出货包装状态执行测试。
5. 作业流程Operation Flow无。
6. 作业内容Operation Description6.1 使用仪器﹕6.1.1 Pattern generator。
6.1.2 Vibration test6.2 设定：依合格实验室之环境。
6.3 规格：依下列规格或依工程规格，包含项目如下振动方式1：Sinusoidal(Un-package)振动方式2:Random(Package)(如有共振﹐则对每一个共振点单独进行30min的测试.)6.4 步骤6.4.1 与委托实验室确认以下项目6.4.1.1实验室仪器能力是否可承受工程规格所订定之测试规格。
6.4.1.2实验室仪器能力是否可承受待测机台体积及重量。
6.4.1.3价格是否公道。
6.4.1.4报告内容(英文or中文、有无照片)送测日期及可完成日期。
6.4.1.5试验内容(是否包含执行Operating 动作、装木模动作等) 。
6.4.1.6是否为有合格証书之实验室。
6.4.2 待测机台须注明测试项目及测试规格。
6.4.3 完成Vibration Test 后做功能与光学测试。
7. 参考资料Concerned Documents7.1 工程规格书。
8. 附录Attachment8.1附录一Vibration Test Report(H3QM036-01)﹐共一页8.2附录二LCD Monitor Status List before＆after be Vibrated(H3QM036-02),共一页。
铁路振动技术实验报告
铁路振动技术实验报告引言铁路作为一种重要的交通工具，其安全性和舒适性一直是人们关注的重点。
车辆在行驶过程中会产生振动，这些振动会对列车和乘客产生一定的影响。
因此，研究和控制铁路振动成为了重要的课题之一。
本实验旨在探究铁路振动以及可能的控制方法。
实验目的1. 理解铁路振动的原理和影响因素；2. 掌握铁路振动检测和测量的方法；3. 了解和评估铁路振动控制技术的有效性。
实验装置和方法1. 实验装置：借助真实的铁路模型搭建实验场景，包括铁轨、列车模型和振动传感器；2. 实验步骤：- 在模型的适当位置安装振动传感器；- 将列车模型放置在铁轨上，使其处于运行状态；- 启动传感器进行数据采集，并记录下振动数据；- 重复实验过程，尝试不同列车速度和不同铁轨材质下的振动数据。
实验结果根据实验数据的分析和处理，我们得到如下实验结果：1. 不同列车速度下的振动数据列车速度（km/h）振动幅度（mm）50 2.580 3.2100 4.0从上表可以看出，列车速度的增加会导致振动幅度的增加，即列车速度与振动幅度呈正相关关系。
2. 不同铁轨材质下的振动数据铁轨材质振动幅度（mm）A 3.5B 3.8C 4.2从上表可以看出，不同铁轨材质对振动幅度也有一定的影响，材质C的铁轨振动幅度最大，材质A的振动幅度最小。
结果分析与讨论1. 列车速度与振动幅度的关系：列车速度的增加会导致振动幅度的增加，这是由于列车在运行过程中与铁轨之间产生的撞击和摩擦所引起的。
当列车速度较小时，振动幅度较小，当列车速度增加到一定程度后，振动幅度也随之增加。
2. 铁轨材质与振动幅度的关系：不同材质的铁轨对振动幅度有一定的影响。
不同材质的铁轨表面粗糙度、弹性模量和减震性能不同，这会导致振动传导效果的差异。
材质A的振动幅度最小，说明该材质的减震性能较好。
结论本实验通过铁路模型的搭建和振动传感器的使用，成功地分析了列车速度和铁轨材质对铁路振动的影响。
实验结果表明，列车速度的增加以及铁轨材质的不同都会导致振动幅度的增加。
跌落 振动测试作业指导书
书制订单位：品质部制订日期：2020/2/201、目的规范开发产品或在线产品，在机械部件与结构上的变动、包装上的变动时，对产品做模拟运输振动与跌落的检验工作，有标准可依。
从而防止或减少产品的在运输和搬运过程中遇到的损失。
2、范围本司所生产的任何产品。
3、职责3.1生产部：负责对产品的组装制作成品，并按最新标准包材方式包装，测试实验不通过后，执行实施PIE技术组对产品的改良3.2品保部:负责新产品或在线产品可靠性实验、评估并参与实验失败的分析、改良的跟踪及实验报告3.3 PIE：负责协助评估及可靠性实验失败之分析与产品组装工艺改良3.4包装设计师:负责产品实验不通过之产品包装结构上的改良4、流程4.1 定义4.1.1ISTA(International Safe Transit Association)，即国际安全运输协会，是一个国际性的非牟利组织，其前身是NSTA - 美国国家安全运输协会，目前在全世界的会员已有数百家知名的货运公司和实验室。
它一直致力于协助会员开发有效的包装、方法、后勤系统等，以提高产品的运输包装安全性能，从而防止或减少产品的在运输和搬运过程中遇到的损失。
该组织已经发布了一系列的标准以及测试程序和测试项目等文件，作为对运输包装的安全性能进行评估的统一依据.国际安全运输协会（ISTA）是一个由专业人员和机构组成的协会，是国际包装运输的权威组织。
ISTA致力于对防护性运输包装的开发、设计和成本-效益评估。
当你的包装设计通过ISTA测试后，你可以肯定这个包装能在连续的运输环境下，使产品得到有效的保护，并将不会受到可预见的因素危害。
4.1.2跌落实验、运输模拟振动实验：为了防止运输过程中的可能的跌落、重复性振动，使产品造成损伤，产品结构的错位，而预先采取人为的跌落、运输模拟振动实验，从中找出跌落损伤部位的不足或隐患。
或以此验证产品符合ISTA国际运输测试要求。
4.1.3定义角、棱、面书制订单位：品质部制订日期：2020/2/20产品包装盒有6个面，分别为1、2、3、4、5、6；产品包装盒的棱，是任意相邻的两个面相连的边称为棱，如：棱2-5，棱2-3，棱3-5；产品包装盒的角，是任意相邻的三个面相交的一角。
有限空间作业振动检测记录
有限空间作业振动检测记录一、背景信息在进行有限空间作业时，为保障作业人员的安全与健康，振动检测是必不可少的环节。
本文档记录了有限空间作业振动检测的相关信息。
二、检测目的本次振动检测的目的是评估有限空间作业中可能存在的振动风险，以制定适当的防护措施和控制措施。
三、检测时间和地点- 时间：（填写具体检测时间）- 地点：（填写具体检测地点）四、检测方法本次振动检测使用了振动测试仪器进行，具体操作步骤如下：1. 将振动测试仪器放置在有限空间内待测位置。
2. 开始记录振动数据。
3. 持续记录一定时间，以获取充分的振动信息。
4. 完成振动数据记录后，关闭振动测试仪器。
五、检测结果根据振动测试仪器的数据记录，得出以下振动结果：- 振动速度（填写数值）：（单位）- 振动加速度（填写数值）：（单位）- 振动位移（填写数值）：（单位）六、风险评估基于振动结果，结合相关标准和限值要求，对有限空间作业中的振动风险进行评估。
请参考以下评估等级：1. 低风险：振动位移/速度/加速度低于允许限值。
2. 中风险：振动位移/速度/加速度接近或略高于允许限值。
3. 高风险：振动位移/速度/加速度明显高于允许限值。
根据具体振动等级，制定相应的防护措施和控制措施。
七、防护与控制措施基于振动风险评估结果，制定以下防护与控制措施（以低、中、高风险分别列出）：1. 低风险：（填写具体防护与控制措施）2. 中风险：（填写具体防护与控制措施）3. 高风险：（填写具体防护与控制措施）八、其他注意事项- 在进行有限空间作业前，请根据振动检测结果采取相应的防护与控制措施。
- 定期进行振动检测，以确保作业人员的安全与健康。
九、总结本次有限空间作业振动检测记录将为制定相关防护与控制措施提供依据。
请根据实际情况，制定并实施相应的措施，确保作业人员的安全与健康。
振动测试技术模态实验报告
研究生课程论文(2013-2014学年第二学期)振动测试技术研究生：提交日期：2014年7月10日研究生签名：1模态试验大作业0 模态试验概述模态试验（modal test）又称试验模态分析。
为确定线性振动系统的模态参数所进行的振动试验。
模态参数是在频率域中对振动系统固有特性的一种描述，一般指的是系统的固有频率、阻尼比、振型和模态质量等。
模态试验中通过对给定激励的系统进行测量，得到响应信号，再应用模态参数辨识方法得到系统的模态参数。
由于振动在机械中的应用非常普遍。
振动信号中包含着机械及结构的内在特性和运行状况的信息。
振动的性质体现着机械运行的品质，如车辆、航空航天设备等运载工具的安全性与舒适性；也反映出诸如桥梁、水坝以及其它大型结构的承载情况、寿命等。
同时，振动信号的发生和提取也相对容易因此，振动测试与分析已成为最常用、最基本的试验手段之一。
模态分析及参数识别是研究复杂机械和工程结构振动的重要方法，通常需要通过模态实验获得结构的模态参数即固有频率、阻尼比和振型。
模态实验的方法可以分为两大类：一类是经典的纯模态实验方法，该方法是通过多个激振器对结构进行激励，当激振频率等于结构的某阶固有频率，激振力抵消机构内部阻尼力时，结构处于共振状态，这是一种物理分离模态的方法。
这种技术要求配备复杂昂贵的仪器设备，测试周期也比较长；另一类是数学上分离模态的方法，最常见的方法是对结构施加激励，测量系统频率响应函数矩阵，然后再进行模态参数的识别。
为获得系统动态特性，常需要测量系统频响函数。
目前频响函数测试技术可以分为单点激励单点测量( SISO)、单点激励多点测量( SIMO) 、多点激励多点测量( MIMO)等。
单点激励一般适用于较小结构的频响函数测量，多点激励适用于大型复杂机构，如机体、船体或大型车辆机构等。
按激励力性质的不同，频响函数测试分为稳态正弦激励、随机激励及瞬态激励三类，其中随机激励又有纯随机、伪随机、周期随机之分。
振动测试技术作业
简支梁振动系统动态特性测试姓名：汪亚彬学号：0214134班级：土木工程（3）班课程：振动测试技术2015年7月21日一、振动测试概述1、振动的分类及描述答: 1、在振动理论中，把物体的振动按自由度分，可分为：单自由度振动、多自由度振动、无限自由度振动；2、按激励类型分，可分为：自由振动、受迫振动、自激振动、固有振动、参数振动；3、从振动特性看，可分为：线性振动和非线性振动；4、按信息与数据的形式分，可分为：确定性振动及随机振动两大类。
其中 确定性振动按响应持续时间，又可分为:瞬态振动、稳态振动；按响应的周期性可分为：周期振动及非周期振动两类；周期振动可用数学表达式 )((nT t y t y +=） 表示，它还可以进一步分为简谐振动及复杂周期振动两类；非周期振动又可分为准周期振动及瞬变振动两类。
一、确定性振动1、简谐振动简谐振动是一种最简单、最基本的振动形式，其时变函数为sin()(A t y =)2sin()00ϕπϕ+=+ft A wt式中：A ----振幅；w ----圆频率，单位：弧度/秒（rad/s ）；f ----频率，单位：赫兹（Hz ）；0ϕ----相对于时间原点的初相角，单位：弧度（rad ）;)(t y ----为t 时刻的瞬时幅值。
2、复杂周期振动复杂周期振动可用如下的周期性时变函数表示),()(nT t y t y ±= =n 1，2，3···，它由与基波成为整倍数的波形所组成。
或者，复杂周期振动是由静态分量0y 项与无穷多个振幅、初相角不相同、频率与基频称整数倍的间谐波分量叠加而成，当然其中有些项的幅值可以为零。
3、准周期振动如果若干个频率不成比例关系的简谐振动叠加在一起，合成后的振动不呈现周期性，称为准周期振动。
例如：)7s i n ()5s i n ()s i n ()(332211ϕϕϕ+++++=t y t y t y t y所表示的振动，表现在时程曲线不呈现周期性。
机械实验之振动参数的测定
振器能起到隔振作用的最低频率。
2．4 实验操作注意点
1）信号源的输出电流不能太大，一般取在200~300毫安之间，激振头的 最大输入电流为500毫安。
2）由于信号源的粗调旋钮自身比较小，调节比较灵敏，同时信号源显示 又存在一定的迟延，所以很不容易调节，需要特别的耐心
2．5有可能出现的问题
在实验的过程中，有于测振仪自身没有调零功能，因此，有时会出 现零漂较大的情况（达到0.04mm），而主动隔振在加上空气阻尼器的时 候振幅也很小，所以误差相对较大，甚至导致实验失败。
C）绘出振动波形图波峰和波谷的两根包络线，然后设定，并读出个波形所
经历的时间t,量出相距i个周期的两振幅 ， 20 。按公式计算 tgx0d/(x•0nx0)和 n/0
2）用强迫振动法测量
tg
x0d
•
/(x0
nx0)和
n/0
A）加速度传感器置于简支梁上，其输出端接信号采集分析仪，用来测量简支 梁的振动幅值
2．5 实验的其他方法
在测系统的阻尼比时还可以采用放大系数法
在简谐激振力作用
1下，有阻尼单自由度系统的放大系数
为：
共振时， 1/ 2， 1/ 2
即： 1 y静 2 2y动
放大系数 是指激振力作用时的振幅与静力作用时最大位移的比 值，所以有
1
A1 i
3.分析总结
3.1 实验体会
1） 信号发生器在调定到一定的频率微调旋钮由于比较时会发生一些困 难，主要因素如下：
主动隔振效率： 0 2
讨论：1）当 a 1 时， A2 A1 , 1 ,隔振器没有隔振效果
0 时，即 2 共振
2）当
A2 时 A1
，/ 隔0 振器才发生作用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
振动测试技术期末总结学号：班级：建筑与土木工程（1504班）姓名：杨允宁2016年4月27日目录1 振动测试概述 (1)1.1 振动的分类： (1)1.1.1 按自由度分类： (1)1.1.2 按激励类型分类： (1)1.1.3 振动规律分类： (1)1.1.4 按振动方程分类： (1)1.2 振动基本参量表示方法： (2)1.2.1 振幅(u)： (2)1.2.2 周期(T)/频率(f)： (2)1.2.3 相位( )： (2)1.2.4 临界阻尼（C cr） (2)1.2.5 结构的阻尼系数（c）： (2)1.2.6 对数衰减率（δ）： (3)1.3 振动测试仪器分类及配套使用: (3)1.3.1 振动测试仪器分类 (3)1.3.2 振动测试仪器配套使用: (4)1.4 窗函数的分类及用途 (5)1.4.1 矩形窗（Rectangular窗）： (5)1.4.2 三角窗（Bartlett或Fejer窗）： (5)1.4.3 汉宁窗（Hanning窗）： (5)1.4.4 海明窗（Hamming窗） (6)1.4.5 高斯窗（Gauss窗） (6)1.5 信号采集及分析过程中出现的问题及解决方法 (7)1.5.1 信号采集和分析过程中出现的问题 (7)1.5.2 解决方法 (7)2 惯性式速度型与加速度型传感器 (8)2.1 惯性式传感器的分类： (8)2.2 常用加速度计传感器的工作原理及力学模型： (8)2.2.1 电动式（磁电式）传感器： (8)2.2.2 压电式传感器： (9)2.3 非惯性传感器： (11)2.3.1 电涡流式传感器: (11)2.3.2 参量型传感器: (11)3 振动特性参数的常用量测方法 (11)3.1 简谐振动频率的量测： (12)3.1.1 李萨（Lissajous）如图形比较法： (12)3.1.2 录波比较法： (12)3.1.3 直接测频法： (12)3.2 机械系统固有频率的测量 (13)3.2.1 自由振动法： (13)3.2.2 强迫振动法： (13)3.3 简谐振幅值测量 (13)3.3.1 指针式电压表直读法： (13)3.3.2 数字式电压表直读法 (13)3.3.3 光学法 (14)3.4 同频简谐振动相位差的测量 (14)3.4.1 示波器测量法 (14)3.4.2 相位计直接测量法 (14)3.5 衰减系数测量 (14)4 振动测试及动载测试实验报告 (15)4.1 振动测试实验报告 (15)4.1.1 测量梁模型一阶振型的数据处理 (15)4.1.2 模态分析 (17)4.2 动应变实验报告 (18)4.2.1 测量梁模型的数据处理 (18)4.2.2 模态分析 (21)5 概念 (21)5.1 功率谱 (21)5.2 相关函数 (22)5.2.1 自相关函数 (23)5.2.2 互相关函数 (23)5.3 相干函数 (24)5.4 传递函数 (24)6 模态分析 (25)6.1 基本概念 (25)6.2 方法分类和理解 (26)6.2.1 频域法 (26)6.2.2 时域法 (26)6.2.3 时频法 (27)1振动测试概述1.1振动的分类：1.1.1按自由度分类：单自由度系统振动（结构只有一个质点体系）；多自由度系统振动（结构具有一个以上的质点体系）。
1.1.2按激励类型分类：自由振动（系统受初始干扰或原有的外激励取消后产生的振动）；受迫振动（系统在外激励作用下产生的振动）；自激振动（系统在输入和输出之间具有反馈特性并有能源补充而产生的振动）。
1.1.3振动规律分类：简谐振动（能用一项时间在正弦或余弦函数表示系统响应的振动）；周期振动（能用时间的周期函数表示的系统响应的振动）；瞬态振动（只用时间的非周期衰减函数表示系统响应的振动）；随机振动：（不能通用简单的函数或函数的组合表示运动规律，只能用统计方法表示系统响应的振动）。
1.1.4按振动方程分类：线性振动：（能用常熟系数线微分方程描述的振动）；非线性振动：（只能用非线性微分方程描述的振动）。
1.2 振动基本参量表示方法：1.2.1 振幅(u)：表示物体动态运动或振动的幅度，它是机械振动强度的标志，也是机器振动严重程度的一个重要指标。
用u(t)表示,是对于时间t 的函数。
其中速度表示为()u t ，加速度表示为ü(t)。
1.2.2 周期(T)/频率(f)：周期是物体完成一个完整的振动所需要的时间，用T 表示，频率f=1/T 。
频率是指振动物体在单位时间（1秒）内所产生振动的次数。
1.2.3 相位(ϕ)：相位是对于一个波特定的时刻在它循环中的位置：一种它是否在波峰、波谷或它们之间的某点的标度。
相位描述信号波形变化的度量，通常以度 （角度）作为单位，也称作相角。
通常表示为：ωx+φ。
1.2.4 临界阻尼（C cr ）体系自由振动反应中不出现往复振动所需的最小阻尼值，即2cr n c m ω==2n n f ωπ=为圆频率。
1.2.5 结构的阻尼系数（c ）：是结构在每一振动循环中消耗能量大小的度量。
结构的阻尼比是结构的重要动力特性参数，利用结构自由振动试验可以获得结构的阻尼比。
1.2.6 对数衰减率（δ）：定义为i i+j 1ln u j u δ==, i i+ju u 为相邻振动峰值比。
振动由i u 衰减至i+j u 。
1.3 振动测试仪器分类及配套使用:1.3.1 振动测试仪器分类工程振动的各种参数的测量方法，按照按照测量过程的物理性质来区分，可以分为三大类：a.机械式的测量仪器：将工程振动的参量转换成机械信号，再经机械系统放大后，进行测量、记录。
此法常用的仪器有杠杆式测振仪和盖格尔测振仪，能测量的频率较低，精度也较差。
但在现场测试时较为简单方便。
b.光学式的测量仪器：将工程振动的参量转换为光学信号，经光学系统放大后显示和记录。
常用的仪器有读数显微镜（图1.3.1b1）和激光测振仪（图1.3.1b2）等。
目前光学测量方法主要是在实验室内用于振动仪器系统的标定及校准。
图1.3.1b1 读数显微镜 图1.3.1b2 激光测振仪c.电测仪器：将工程振动的参量转换成电信号，经电子线路放大后显示和记录。
常见仪器有DH5938加速度计（图1.3.1c）等，这是目前应用得最广泛的测量方法。
图1.3.1c DH5938 振动测试仪1.3.2振动测试仪器配套使用:振动测试仪器往往配套不同的振动传感器进行使用，形成一整套的测量系统（图1.3.2a）。
一般分为三种形式，用以测量系统的应变，速度，加速度。
应变常常采用应变传感器如：应变片、应变花；配合放大器如：动态电阻应变仪使用。
速度常采用磁电式传感器，配合电压放大器使用。
加速度采用压电式传感器配合电荷放大器使用。
1.4 窗函数的分类及用途1.4.1 矩形窗（Rectangular 窗）：矩形窗属于时间变量的零次幂窗。
矩形窗使用最多，习惯上不加窗就是使信号通过了矩形窗。
这种窗的优点是主瓣比较集中，缺点是旁瓣较高，并有负旁瓣，导致变换中带进了高频干扰和泄漏，甚至出现负谱现象。
其函数形式为：；相应的谱窗为： ()2s i n t W tωωω=； 1.4.2 三角窗（Bartlett 或Fejer 窗）：是幂窗的一次方形式。
与矩形窗比较，主瓣宽约等于矩形窗的两倍，但旁瓣小，而且无负旁瓣。
其函数形式为：1(1)0()0t t T w t T T t T ⎧-⎪⎨⎪⎩≤≤≥； 相应的谱窗为： ()2s i n t W tωωω=； 1.4.3 汉宁窗（Hanning 窗）：又称升余弦窗，汉宁窗可以看作是3个矩形时间窗的频谱之和，而括号中的两项相对于第一个谱窗向左、右各移动了 π/T ，从而使旁瓣互相抵消，消去高频干扰和漏能。
可以看出，汉宁窗主瓣加宽并降低，旁瓣则显著减小，从减小泄漏观点出发，汉宁窗优于矩形窗．但汉宁窗主瓣加宽，相当于分析带宽加宽，频率分辨力下降。
其函数形式为：()111(cos ),t 220t t T T T w t T π⎧+≤⎪=⎨⎪≥⎩；相应的谱窗为：sin 1sin()sin()()2T T T W T T T ωωπωπωωωπωπ+-⎡⎤=++⎢⎥+-⎣⎦； 1.4.4 海明窗（Hamming 窗）海明窗也是余弦窗的一种，又称改进的升余弦窗。
海明窗与汉宁窗都是余弦窗，只是加权系数不同。
海明窗加权的系数能使旁瓣达到更小。
其函数形式为：()1(0.540.46cos ),t 0t t T T T w t T π⎧+≤⎪=⎨⎪≥⎩；相应的谱窗为：sin sin()sin()() 1.080.46T T T W T T T ωωπωπωωωπωπ+-⎡⎤=++⎢⎥+-⎣⎦； 1.4.5 高斯窗 （Gauss 窗）高斯窗是一种指数窗。
高斯窗谱无负的旁瓣，第一旁瓣衰减达一55dB 。
高斯富谱的主瓣较宽，故而频率分辨力低．高斯窗函数常被用来截短一些非周期信号，如指数衰减信号等。
其函数形式为：()1t 0t T T w t T ⎧≤⎪=⎨⎪≥⎩2-at e , ；式中：a 为常数，决定了函数曲线衰减的快慢。
高斯窗谱的主瓣较宽，故而频率分辨力低，高斯窗函数常被用来截断一些非周期信号，如指数衰减信号等。
1.5 信号采集及分析过程中出现的问题及解决方法1.5.1 信号采集和分析过程中出现的问题信号分析和采集过程中会出现信号频率混叠、连续信号的截断和抽样所引起的泄露、时域到频域转化、处理不好引起的误差和错误、信号中的信噪比等等问题。
以及采样频率过低，导致的数据分析误差。
1.5.2 解决方法对于信号频率混叠需要进行对输入信号的抗混滤波，波样采集和模数转换。
对于连续信号的截断和抽样所引起的泄露需要进行加窗处理，通常所用的窗有矩形窗，汉宁窗，三角窗和海明窗等等。
再通过FFT （傅里叶变换）变换，进行时域到频域的变换和数据计算。
信息论指出:对常用频宽为F 的限时、白色高斯噪声信道，信道容量 。
当容量不变时，增大带宽可降低信噪比，提高信噪比必须压缩带宽。
因此，抗干扰为主要矛盾时，可扩展频带换取低信噪比下接收，调频与扩频均基于这一原理。
频带为主要矛盾时，则可用信噪比换取频带，多进制、多电平传输均基于这一原理。
对于采样频率过低导致的误差，我们可以提高采样频率，来增加采样点。
2 惯性式速度型与加速度型传感器2.1 惯性式传感器的分类：惯性传感器是检测和测量加速度、倾斜、冲击、振动、旋转和多自由度(DoF)运动的传感器。
惯性传感器分为两大类：一类是角速率陀螺；另一类是线加速度计。
在土木工程上大都采用线加速度计。
线加速度计又分为电动式（磁电式）传感器和压低式传感器。
2.2 常用加速度计传感器的工作原理及力学模型：2.2.1 电动式（磁电式）传感器：工作原理：基于电磁感应原理，当运动的导体在固定的磁场力切割磁力线时，导体两端就感应出电动势。
