高压固态软启动柜
高压固态软启动装置质量标准
高压固态软启动装置质量标准全文共四篇示例，供读者参考第一篇示例：随着电气设备的不断发展，高压固态软启动装置在电力系统中的应用也越来越广泛。
而为了保证高压固态软启动装置的可靠性和安全性，制定一套严格的质量标准显得尤为重要。
本文将详细介绍关于高压固态软启动装置质量标准的要求和内容。
一、高压固态软启动装置的基本原理和作用高压固态软启动装置是一种通过调节电压、电流等参数来控制电机或负载启动、停止的设备。
其主要作用包括限流起动、平稳加速减速、过载保护等。
通过对电机进行软启动和软停止，可以有效延长电机寿命，减少设备损坏和维修次数，提高设备运行效率。
二、高压固态软启动装置质量标准的制定背景高压固态软启动装置在电力系统中扮演着重要角色，一旦出现故障可能导致严重的后果。
为了提高产品质量、保障用户安全、促进行业发展，制定一套严格的质量标准势在必行。
质量标准的制定还可以规范市场秩序，提升行业整体水平。
1.产品设计要求：高压固态软启动装置的设计应符合国家相关标准和行业规范，保证产品性能稳定可靠，具有良好的抗干扰能力和耐用性。
2.产品制造要求：生产厂家应具备相应的生产能力和技术水平，生产过程应符合质量管理体系要求，确保产品质量可控。
4.产品包装要求：产品包装应具备防震、防潮等功能，能够有效保护产品不受外界环境影响，确保产品运输过程中不受损坏。
5.产品售后服务要求：生产厂家应建立健全的售后服务体系，购买产品的用户在遇到问题时能够及时得到有效的解决方案。
1.保障用户安全：高压固态软启动装置质量标准的制定可以有效保障用户的安全，在电力系统中使用更加放心。
2.提高产品质量：质量标准的制定可以促使生产厂家提高产品质量和生产水平，提升产品竞争力。
3.规范市场秩序：质量标准的实施可以规范市场秩序，减少虚假宣传和次品产品的出现，维护行业良性发展。
4.促进行业发展：高质量的产品可以提高用户满意度，推动行业健康发展，带动整个产业链的发展。
五、结语高压固态软启动装置在电力系统中具有重要的作用，其质量标准的制定对于保障用户安全、提高产品质量、规范市场秩序、促进行业发展等方面都具有重要意义。
高压软起操作说明

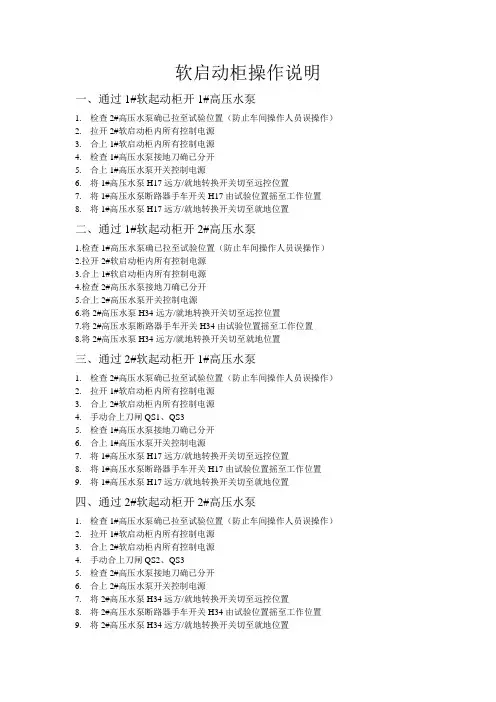

软启动柜操作说明一、通过1#软起动柜开1#高压水泵1.检查2#高压水泵确已拉至试验位置（防止车间操作人员误操作）2.拉开2#软启动柜内所有控制电源3.合上1#软启动柜内所有控制电源4.检查1#高压水泵接地刀确已分开5.合上1#高压水泵开关控制电源6.将1#高压水泵H17远方/就地转换开关切至远控位置7.将1#高压水泵断路器手车开关H17由试验位置摇至工作位置8.将1#高压水泵H17远方/就地转换开关切至就地位置二、通过1#软起动柜开2#高压水泵1.检查1#高压水泵确已拉至试验位置（防止车间操作人员误操作）2.拉开2#软启动柜内所有控制电源3.合上1#软启动柜内所有控制电源4.检查2#高压水泵接地刀确已分开5.合上2#高压水泵开关控制电源6.将2#高压水泵H34远方/就地转换开关切至远控位置7.将2#高压水泵断路器手车开关H34由试验位置摇至工作位置8.将2#高压水泵H34远方/就地转换开关切至就地位置三、通过2#软起动柜开1#高压水泵1.检查2#高压水泵确已拉至试验位置（防止车间操作人员误操作）2.拉开1#软启动柜内所有控制电源3.合上2#软启动柜内所有控制电源4.手动合上刀闸QS1、QS35.检查1#高压水泵接地刀确已分开6.合上1#高压水泵开关控制电源7.将1#高压水泵H17远方/就地转换开关切至远控位置8.将1#高压水泵断路器手车开关H17由试验位置摇至工作位置9.将1#高压水泵H17远方/就地转换开关切至就地位置四、通过2#软起动柜开2#高压水泵1.检查1#高压水泵确已拉至试验位置（防止车间操作人员误操作）2.拉开1#软启动柜内所有控制电源3.合上2#软启动柜内所有控制电源4.手动合上刀闸QS2、QS35.检查2#高压水泵接地刀确已分开6.合上2#高压水泵开关控制电源7.将2#高压水泵H34远方/就地转换开关切至远控位置8.将2#高压水泵断路器手车开关H34由试验位置摇至工作位置9.将2#高压水泵H34远方/就地转换开关切至就地位置。
10kV高压固态软启技术协议解析
热电联产项目10kV高压固态软启动柜技术协议需方：供方：签订日期：2013年9月17日1 总则1.1 本技术协议适用于热电联产项目的高压固态软启动柜一拖一的主要技术和相关要求。
它包括系统、设备及其附件的设计、选型、配套、结构、性能、制造、安装、试验、调试、试运、培训、技术服务、检修和质量保证等各方面的技术要求。
1.2本技术协议提出的是最低限度的技术要求，并未对一切技术细节做出规定，只引述了部分有关标准和规范，供方应保证提供符合协议和有关最新工业标准的优质产品。
1.3本技术协议为定货合同的附件，与合同正文具有同等效力。
1.4本技术协议以外的未尽事宜，由买卖双方共同协商解决。
1.5在设备制造过程中，由于其它原因需方要求修改，供方必须满足需方的要求。
1.6本技术协议规定了合同设备的供货范围。
供方必须保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合要求。
2. 技术标准和使用环境2.1 技术标准高压固态软启动装置主要和辅助设备的设计、制造、检查、试验等均采用最新版国家标准GB，同时满足相应的IEC标准，主要标准号如下：GB/T2423.4-1993 电工电子产品基本环境试验规程试验Db：交变湿热试验方法。
（eqv IEC 60068-2-30：1980）GB/T2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2900.19 电工名词术语高电压试验技术和绝缘配合GB/T 2900.20-94 电工术语高压开关设备DL/T 593-2006 高压开关设备和控制设备标准的共用技术要求GB 311.1-1997 高压输变电设备的绝缘配合GB/T 3797-2005 电气控制设备GB/T 14048.1-2000 低压开关设备和控制设备总则JB/T 10251-2001 交流电动机电力电子软启动装置GB/T 13422-1992 半导体电力变流器电气试验方法GB/T 3859.1-1993 半导体变流器基本要求的规定GB/T 3859.2-1993 半导体变流器应用导则GB/T 14549-93 电能质量公用电网谐波GB/T 17626.14-2005 电磁兼容试验和测量技术电压波动抗扰度试验GB/T 2682-1981 电工成套装置中的指示灯和控钮的颜色JB/DQ 8124 电缆设备基本技术要求DL/T 404-1997 户内交流高压开关柜订货技术条件GB1208-97 电力装置的继电保护和自动装置设计规范GB/T4207-1984 固体绝缘材料在潮湿条件下相比漏电启痕指数的测定方法GB/T5169.11-1997 电工电子产品着火危险试验成品的灼热丝试验方法和导则GB 4208-1993 外壳防护等级GB/T13384-1992 机电产品运输、贮存基本环境条件及试验条件JB3284-1983 电机、电器产品运输、贮存基本环境及试验条件GB/T191 包装储运图示标志GB9969.1 工业产品使用说明书总则GB/T14048.4-1993 低压开关设备控制设备低压机电式接触器和电动机启动器GB14048.6-1998 低压开关设备和控制设备接触器和电动机启动器（第2部分：交流半导体电动机控制器和启动器）以上所有规程、规范和标准均以国家或国际实施的最新版本为准。
GZRQ高压固态软起装置说明书
GZRQ系列电动机智能软起动器使用手册追日电气有限公司为客户提供全方位的技术支持，客户可与就近的追日办事处或代理商联系。
前言感谢您选用追日电气有限公司生产的GZRQ系列电动机智能软起动装置。
GZRQ系列电动机智能软起动装置是采用电力电子技术、微处理装置技术及现代控制理论设计生产的具有当今国际先进水平的新型起动设备。
该产品能有效地改善交流电动机的起动特性，是传统的星/三角转换、自耦降压、磁控降压等降压起动设备的理想换代产品。
请您在使用前认真阅读本说明书，并按规程正确操作和使用，以充分发挥GZRQ系列软起动装置的作用，确保操作人员和设备的安全。
科技创新未来攀登永无止境！1. 应由专业技术人员安装或指导安装本软起动装置；2. 应尽量保证负载电动机功率、规格与本软起动装置匹配；3. 与软起动装置输入及输出连线应用绝缘胶带包好；4. 软起动装置外壳应该可靠接地；5. 设备维修时，必须先切断输入电源；6. 内部电路板带有高压，非专业人员请勿维修。
特别注意：补偿电容器的应用：用于提高功率因数的功率补偿电容器只能连接GZRQ软启动装置的输入端，并且不能再启动过程中投入使用，否则将损坏软启动器的可控硅功率器件。
万用表检测电阻：通电前测量一下进线和出线间电阻，应为120Ω左右，如果没有，表示可控硅功率器件有异常，禁止启动。
目录1. GZRQ系列软起动器的作用及特点 (1)1.1作用 (1)1.2特点 (1)2. 产品型号及检查 (1)3. 使用条件及安装 (2)4. 工作原理 (2)5. GZRQ系列软起动器控制模式及工作状态 (2)5.1电压斜坡软起动控制模式 (3)5.2限流软起动控制模式 (3)5.3GZRQ系列软起动器的五种工作状态 (3)5.3.1、准备好工作状态 (3)5.3.2、参数设置工作状态 (4)5.3.3、起动工作状态 (4)5.3.4、旁路运行工作状态 (4)5.3.5、故障保护状态 (4)6. 触摸屏功能及说明 (5)7. 参数设置 (9)7.1参数设置范围 (9)7.2参数设置步骤 (10)7.2.1 基本参数的设置 (10)7.2.2 起动模式的设置 (10)7.2.3．额定输出电流调整设置 (11)7.2.4 高级和通讯参数的设置 (12)8. 触摸屏故障显示说明及解决办法 (14)9. 运行前注意事项 (15)9.1运行前检查 (15)9.2运行前注意事项及安全 (15)10. 常见运行故障处理方法 (15)1. GZRQ系列软起动器的作用及特点GZRQ系列电动机软起动器是采用电力电子技术、微处理器技术及现代控制理论设计的具有当今国际先进水平的新型起动设备。
高压固态软启动器说明书
WDGRQ系列高压固态软起动器设备说明书一、概述WDGRQ系列高压固态软起动器是一种新型的中高压电机软起动器，适用于10KV及以下的中高压交流电动机。
该设备采用电力电子技术、光纤技术、可控硅串并联等先进技术，对电动机起动和运行过程进行全面控制和保护，与其它传统设备相比较，其特有的智能控制方式，既可以方便准确的设置起动转矩、起动电流、起动时间、停机时间等参数，又可以与微机、PLC等进行联网控制。
WDGRQ系列高压固态软起动器还具有体积小、功耗低、高可靠性、高灵敏度、无触点、免维护、无环境污染、安装方便等优点。
应用场合：电力系统、机械制造、水泥生产、冶金、矿山、采油、化工、水处理、石化等行业，6KV，10KV等电压等级的中高压交流异步电机的起动。
应用举例：泵、风机、抽油机、空气压缩机、球磨机、起重机、压缩机、破碎机、输送机、升降机、离心机、轧钢机、离心机等多种负载机械。
二、主要特点WDGRQ系列软起动器由一台软起动柜（又称软起动器）和一台高压开关柜（可选）组成。
高压开关柜部分包括：高压断路器、电流互感器、电压互感器、综保装置等；软起动柜部分包括：可控硅组件、高压真空接触器、过压保护器、电压互感器、电流互感器、电流变换器、光纤触发电子控制系统、液晶人机界面等。
WDGRQ系列软起动器的主回路经由多个串并联的可控硅构成，这样就可以达到一定的耐压值。
采用特性一致的进口可控硅器件、静态均压电阻、动态均压的电容及电阻串联支路并接在可控硅上，确保主回路串并联可控硅的可靠性。
高压开关柜QF接通送电后，当系统收到电机起动信号时，由控制器按照既定的控制方式控制导通可控硅，电机端电压按照一定的斜率逐渐增加，平稳起动，电机达到额定转速之后，旁路真空接触器1KM接通，关闭可控硅触发信号。
电机起动完毕之后，软起动器继续监控电机的运行，并提供多种保护：晶闸管保护措施：如动稳态均压、阻尼保护、晶闸管BOD板过压保护。
触发信号传输方式：控制回路与触发系统间采用先进的电流磁导技术，触发及可控硅短路的检测信号由光纤触发同步传送,实现了高压隔离，同时也阻断了对控制回路的干扰，保证了串联元件触发脉冲的同步性和一致性。
大功率高压固态软启动柜参数
大功率高压固态软启动柜参数
大功率高压固态软启动柜的参数可以因制造商和具体应用而异。
以下是一些可能的参数，但请注意这些参数仅供参考，具体参数可能会因产品型号和供应商而有所不同：
额定电压（Rated Voltage）：指启动柜设计的工作电压范围，例如380V、660V等。
额定电流（Rated Current）：指启动柜的最大额定电流容量，例如100A、200A等。
额定功率（Rated Power）：启动柜能够承受的最大功率负载，通常以千瓦（kW）为单位。
控制电压（Control Voltage）：指启动柜控制系统的工作电压，通常为低电压，如24V DC。
启动方式（Starting Method）：启动柜可采用不同的启动方式，如电压斜升启动、电流限制启动等。
保护功能（Protection Functions）：启动柜通常配备多种保护功能，如过流保护、过载保护、短路保护等。
通信接口（Communication Interface）：某些启动柜可能具备通信接口，用于与其他系统或监控设备进行通信和数据交换。
这些参数只是一些常见的示例，实际的启动柜参数可能会更加复
杂和多样化，取决于具体的应用需求和供应商的设计。
如果您需要获取特定型号或供应商的启动柜参数，建议直接咨询相关的供应商、制造商或参考产品文档。
高压固态软启动装置质量标准
高压固态软启动装置质量标准全文共四篇示例，供读者参考第一篇示例：一、高压固态软启动装置的应用背景高压固态软启动装置是一种通过智能电子控制技术实现电机缓慢启动、平稳运行的装置，可以有效降低电机启动时的冲击力，减少对电气设备的损坏。
在高压电气设备中，特别是在需要启动大功率电机的场合，使用高压固态软启动装置可以提高设备的启动效率，增加设备的稳定性和安全性，降低电网的负荷冲击，节约能源等。
1. 外观质量标准：高压固态软启动装置的外观应该符合设计要求，表面应平整光滑，无明显划痕、凹陷或掉漆等现象。
标识应清晰、完整，规格型号等信息应齐全。
2. 电气性能标准：高压固态软启动装置应具有良好的电气性能，应符合相关的国家标准和行业标准，如启动时间、起动次数、过载保护能力等。
3. 可靠性标准：高压固态软启动装置应具有稳定可靠的启动和运行性能，能够在各种环境条件下正常工作，并且具有一定的防护能力，如防尘、防湿、防腐蚀等。
4. 安全性标准：高压固态软启动装置应具有良好的安全性能，能够有效保护电气设备和人身安全，如过流保护、短路保护、过载保护等功能应完善可靠。
5. 环保标准：高压固态软启动装置应符合相关的环保要求，应选用环保材料制造，减少对环境的污染。
为了确保高压固态软启动装置的质量，生产企业应建立健全的质量管理体系，加强对原材料的质量控制，严格按照质量标准进行生产和检测。
在生产过程中，要做好每个环节的质量控制，确保产品的质量稳定可靠。
在高压固态软启动装置的检测中，应依据相关的质量标准，进行全面的检测，包括外观检测、电气性能检测、可靠性检测、安全性检测等，确保产品符合质量标准的要求。
目前，高压固态软启动装置已广泛应用于各个领域，如石油化工、电力、冶金、采矿等行业。
随着工业自动化水平的不断提高和节能减排的要求，高压固态软启动装置的市场需求也将逐渐增加。
未来，高压固态软启动装置将继续向智能化、高效化、多功能化方向发展，提高产品的性能和可靠性，满足用户的多样化需求。
RYZQ高压干式调压软起动柜的特点
RYZQ高压干式调压软起动柜的特点1.高压干式调压技术：RYZQ高压干式调压软起动柜采用高压干式调压技术，可以有效保护电动机及其他设备免受电网电压波动的损伤。
该技术可以实现对电动机的软启动和平稳运行，保证设备的安全可靠性。
2.低噪音、低振动：RYZQ高压干式调压软起动柜采用干式调压技术，无需使用变压器或电动机鼓风机，可以显著降低设备的噪音和振动，提高设备的工作环境。
3.高效能、节能环保：RYZQ高压干式调压软起动柜具有高效能、节能环保的特点。
采用软启动技术可以大大降低电动机的起动电流，减少能源损耗，提高电动机的效能。
同时，由于采用高压干式调压技术，设备无需额外消耗能量，可以有效减少碳排放和环境污染。
4.耐用、可靠性高：RYZQ高压干式调压软起动柜的主要部件均采用优质材料和先进工艺制造，具有耐高温、耐高压、抗干扰等特点，能够在恶劣的环境条件下稳定运行。
同时，设备配备有完善的保护功能，如过载保护、短路保护、欠压保护等，可以有效避免电动机和其他设备的损坏。
5.易安装、维护方便：RYZQ高压干式调压软起动柜的设计合理、结构简单，安装过程简便，无需额外的冷却设备和专门的场地，可以节省人力和时间成本。
同时，设备的维护工作也非常方便，可以通过远程监控、自动故障诊断等功能实现对设备的实时监测和维护，减少因人为操作造成的故障。
6.具有智能化功能：RYZQ高压干式调压软起动柜具备智能化控制功能，可以实现对设备的集中控制和管理，提高设备的可靠性和稳定性。
设备配备有触摸屏、PLC等先进控制器，可以实现人机交互界面，方便操作人员的操作和监控。
总结起来，RYZQ高压干式调压软起动柜具有高压干式调压技术、低噪音、低振动、高效能、节能环保、耐用、可靠性高、易安装、维护方便、智能化功能等特点，适用于各种高压设备的起动和运行控制，能够提高设备的工作效率和安全性。
高压固态软启动柜原理
高压固态软启动柜原理
高压固态软启动柜是一种电力控制设备，它采用了先进的固态电子技术，可以对高压电动机进行软起动和停机。
这种启动方式非常适合需要精密控制和保护的应用场合，例如矿山、水泵、风机、压缩机等重载设备。
高压固态软启动柜的原理基于智能电子、微处理器和电力电子技术的应用，它使用了控制芯片和功率半导体器件，实现了对高压电动机启动时的电流、电压、频率等参数进行精密控制。
与传统的电磁式起动器相比，它具有启动平稳、噪音小、能耗低、寿命长等优点。
高压固态软启动柜的主要组成部分包括控制电路、功率电路和保护系统。
其中，控制电路是实现软启动和停机的核心部件，它可以通过调节电流、电压和频率等参数，使电机在启动过程中实现平稳过渡。
功率电路则是负责控制电机的通断，根据控制电路发出的信号，实现电机的正转、反转和停机操作。
保护系统则是保证电机运行过程中的安全和稳定，它可以根据电机运行状态进行监测，并及时发出警报和切断电机电源，以避免损坏电机。
总之，高压固态软启动柜是一种高科技、高精度的电力控制设备，它将电子技术、微处理器技术和电力电子技术有机结合起来，通过合理
的调节电流、电压、频率等参数，实现了对高压电动机启动和停机过程的精密控制，具有启动平稳、噪音小、能耗低、寿命长等优点，是重载设备控制的理想选择。
珠海瑞杰一体化高压固态软启动柜说明书
珠海瑞杰一体化高压固态软启动柜说明书高压软启动柜是高压交流电动机的起动设备，它是接于电源与被控电机间的三相反并联晶闸管组件及其电子控制装置。
高压固态软启动柜是由多个晶闸管串并联而成，通过控制晶闸管的触发角来控制输出电压的大小，可以满足电机起动过程中不同电压和电流要求。
在电机起动过程中，高压固态软启动柜按照预先设定的起动曲线，增加电机的端电压，使电机平滑加速，从而减少电机起动对电网、电机和相连设备的电气和机械冲击。
当电机起动达到正常转速后，旁路真空接触器接通，电机起动完成。
电机运行过程中，高压软启动柜继续监控电机，实时测量电机电流、电压，并提供各种故障保护。
微控制器由CPU控制板、光纤触发板、电源板、采样板和显示屏组成，板上装有MCU微处理器，可以实现光电隔离的开入开出控制、电压电流信号采集、通讯接口、同步信号检测与控制，显示屏通讯与控制、保护功能。
显示屏选用触摸屏，内置菜单，可进行参数设置及显示。
脉冲放大部分
脉冲放大部分是将24V直流电源调制成脉冲电流，调制信号由微控制器控制，通过光纤传输，实现了微控制器和脉冲放大部分的电气隔离。
取能触发部分
脉冲电流通过脉冲变压器时，二次侧可感应出电流，将感应电流调制成脉冲触发信号用于可控硅触发，最终实现了整组可控硅触发。
脉冲放大部分和取能触发部分电磁感应连接，实现了电气隔离。
CMV高压固态软启动装置使用说明书[1]
![CMV高压固态软启动装置使用说明书[1]](https://img.taocdn.com/s3/m/879e7f6548d7c1c708a145fb.png)
第一章
CMV 高压固态软起动装置用户手册
概述
CMV 系列高压固态软起动装置(以下简称软起动装置)是采用最新理念设计的高压电机软起动装 置，主要适用于鼠笼式异步、同步电动机起动和停止的控制与保护。该装置采用多个可控硅串并连而 成，可满足不同的电流及电压要求。
产品广泛应用于额定电压 3000—10000V 的电力、建材、化工、冶金钢铁、造纸等行业。能很好 地与水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备配套使用，是理想的高压电机起 动及保护设备。
0120s过压保护主电源电压高于额定值的120时过压保护欠压保护主电源电压低于额定值的70时欠压保护相序保护允许在任何相序下工作可通过参数设定接地保护接地电流大于设定值时保护通讯协议modbusrtu通讯接口rs485网络连接每台cmv可与32台cmv设备连网通讯个触摸式薄膜按键主电源电压显示三相主电源电压三相电流显示三相主回路电流故障记录记录最近15次故障信息起动次数记录记录本装置的起动次数cmv高压固态软起动装置用户手册13运行柜高压进线柜cmv高压固态软起动装置一拖一方案高压进线柜cmv高压固态软起动装置一拖二方案高压进线柜14完整的cmv系列软起动装置是一个标准的电机起动保护装置用来控制和保护高压交流电机
3
缺相保护 运行过流保护 相电流不平衡保护
过载保护
ቤተ መጻሕፍቲ ባይዱ欠载保护
起动超时 过压保护 欠压保护 相序保护 接地保护
通讯协议 通讯接口 网络连接
功能
显示 语言 键盘
主电源电压 三相电流
故障记录 起动次数记录
CMV 高压固态软起动装置用户手册
保护功能 在起动或运行过程中，断开主电源的任意相 运行过流保护设定：20～500%Ie 相电流不平衡保护：0～100% 过载保护级别：10A、10、15、20、25、30 欠载保护级别：0～99% 欠载保护动作时间：0～250S 起动时间限制：0～120S 主电源电压高于额定值的 120%时，过压保护 主电源电压低于额定值的 70%时，欠压保护 允许在任何相序下工作(可通过参数设定) 接地电流大于设定值时保护
珠海瑞杰一体化高压固态软启动柜说明书
珠海瑞杰一体化高压固态软启动柜说明书高压固态软启动柜使用过程中注意事项：
每年要检查螺栓是否有松动，并使用合适的力矩扭紧螺丝。
根据生产厂家的技术手册检查真空接触器的气隙间隔是否合乎要求。
长期停放，清洁柜面、仪表、指示灯；检查电缆外壳接地、清洁绝缘垫、清洁柜内。
检查接地，清洁并检查避雷器，测量接地电阻，清洁并检查电缆套管和支持绝缘子。
当电机关闭时，传统的控制方法是通过瞬时断电来完成的。
然而，在许多应用中，电机不允许立即关闭。
例如，如果高层建筑的水泵系统瞬间关闭，就会产生巨大的“水锤”效应，造成管道甚至水泵的损坏。
为了减少和防止“水锤”效应，有必要逐渐停止电机，即以软方式停止电机。
软启动器可以满足这一要求。
在泵站中，软停车技术可以避免泵站“翻板门”的损坏，降低维护成本和工作量。
高压固态软启动柜安全操作注意事项：
1、设备必须安全可靠牢固地安装。
高压固态软启动柜的优点
2、绝不可将交流电源接至固态软起动器的输出端U、V、W等端子上；以免造成器件损坏及伤及人身安全。
3、使用前，请确认设备的接地端子是否按国家电气安全规定和其它有关标准正确可靠的接地。
4、固态软起动器电源前端必须安装适当容量的空气开关。
本设备或与之有关的机器进行故障检修时应注意关断电源。
高压软启-SHMV
28
SHMV高压固态G型软起动柜
SHMV技术特点小结
序号 1
特点 光纤并联触发
2积木式功率组建3可控硅单管压装4
可控硅绝缘件
5
同步采样PT
6 自主研发控制软件
简要描述 触发同步性好、控制精度高
可靠性高、互换性好、结构设计合理 压装受力均匀、可控硅散热好 绝缘强度高 采样精度高、抗干扰能力强 可为用户免费升级控制软件
无极起动
有级起动
保护功能
保护功能齐全
很少
少
34
35
18
SHMV高压固态G型软起动柜 启动模式3—限流起动
➢ 在电动机起动过程中把起动电流限制到某一设定电流值以下。 ➢ 主要用在相对较轻负载起动，并且对电网冲击有一定要求的工况下，其输入电压从零开
始迅速增长，直到其电流达到预先设定的电流限值，然后在保证输出电流不大于电流限 值的情况下，改变晶闸管的导通角，逐渐升高电压，直到额定电压。 ➢ 与此同时，电动机的转速也在逐渐上升，到达额定转速。 ➢ 这种起动的优点是起动电流较小，可以把电动机起动对电网的冲击降到最小，并可按照 需要进行设定限流值。但是在设定电流限值时必须要根据电动机的初始转矩来设定，否 则设置过小会起动失败或烧坏电机。 ➢ 起动时间相对较长。
节约约 37万元
投入约 26万元
节省 11万元
年省电费 （80592-47304） ×0.54=17.97万元
4
SHMV高压固态G型软起动柜 简洁的控制面板
测量表计：指针表和多功能数显表可选择
5
SHMV高压固态G型软起动柜
一、概述
• 1、型号：SHMV-XXXXXX-G • 注：G为带高压开关功能的软起动柜 • 2、电压等级: 10KV/6KV/3KV
TGRY系列高压电动机固态软起动器使用说明书
保护和监控
运行过流保护、电动机热过载保护、相电 流不平衡保护、缺相保护、过热保护。
通信功能
标准 RS485 接口
三、工作原理
晶闸管高压软起动装置，实际是串接在三相交流相电压与三相交流异步
２
TGRY 高压固态软启动器使用说明书
（及同步）电动机输入端之间。通过同时调节三（及同步）的交流输入电压幅 值，因此改变了三相输入交流电流的有效值从而达到恒流起动或者按一定斜 率变化曲线起动或停车的目的。
使用限流软起动模式时，起动时间设置为零，软起 动器得到起动指令后，其输出电压迅速增加，直至输出 电流达到设定电流限幅值 Im，输出电流不再增大，电动 机运转加速持续一段时间后电流开始下降，输出电压迅 速增加，直至全压输出，起动过程完成。
４
TGRY 高压固态软启动器使用说明书
参数
名称
范围
设定值
出厂值
幅值 Im 时，电流保持恒定，直至起动完成。
使用此模式时，需同时设定起动时间和限流倍
数。
参数
名称
范围
设定值
出厂值
５
TGRY 高压固态软启动器使用说明书
1M00 起动方式 0～3
1
0
1M03 起始电压 20～100%Ue
额定工作电压
1KV～15KV
软起动器压降
带旁路接触器时，小于 3V
晶闸管触发技术
光纤或 CT 触发
额定短路承受能力
≥20KA
过载能力
500% 30S 120%长期
限流起动电流
100～500%，用户可视负载轻重调整
斜坡电压起动时间
0～120S
可调最大电流
100～500%
停车制动控制方法
高压固态软起动说明书
配套电器的配电容量，节约增容投资。 ¾ 减少了电动机及负载设备在起动时的机械冲击，延长了电动机及相关设备的使用寿命。 ¾ 软停功能有效的解决了惯性系统的停车喘振问题，避免水泵在高水位中水锤效应的产生。 ¾ 具有完善可靠的保护功能，可确保电动机及相关生产设备的使用安全。
GGQ-10000/6
6
≤10000
1800×1200×2300
GGQ-12000/6
6
≤12000
1800×1200×2300
GGQ-1000/10
10
≤1000
1400×1200×2300
GGQ-2000/10
10
≤2000
1400×1200×2300
GGQ-3000/10
10
≤3000
1400×1200×2300
GGQ-3000/6
6
≤3000
1400×1200×2300
GGQ-4000/6
6
≤4000
1400×1200×2300
GGQ-5000/6
6
≤5000
1600×1200×2300
GGQ-6000/6
6
≤6000
1600×1200×2300
GGQ-8000/6
6
≤8000
1800×1200×2300
锁脉冲，跳闸并报警。 ¾ 电源欠压保护：在软起动或运行过程中，如发现电源电压低于设定值时，DSC 将发出信
号快速封锁脉冲，跳闸并报警。 ¾ 过热保护：采用红外温度检测技术，可靠检测晶闸管温度，如发现温度超过设定的保护
10kV高压固态软启技术协议
热电联产项目10kV高压固态软启动柜技术协议需方：供方：签订日期：2013年9月17日1总则1.1本技术协议适用于热电联产项目的高压固态软启动柜一拖一的主要技术和相关要求。
它包括系统、设备及其附件的设计、选型、配套、结构、性能、制造、安装、试验、调试、试运、培训、技术服务、检修和质量保证等各方面的技术要求。
1.2本技术协议提出的是最低限度的技术要求，并未对一切技术细节做出规定，只引述了部分有关标准和规范，供方应保证提供符合协议和有关最新工业标准的优质产品。
1.3本技术协议为定货合同的附件，与合同正文具有同等效力。
1.4本技术协议以外的未尽事宜，由买卖双方共同协商解决。
1.5在设备制造过程中，由于其它原因需方要求修改，供方必须满足需方的要求。
1.6本技术协议规定了合同设备的供货范围。
供方必须保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合要求。
2. 技术标准和使用环境2.1技术标准高压固态软启动装置主要和辅助设备的设计、制造、检查、试验等均采用最新版国家标准GB,同时满足相应的IEC标准，主要标准号如下：GB/T2423.4-1993电工电子产品基本环境试验规程试验Db:交变湿热试验方法。
(eqv IEC 60068-2-30 : 1980)GB/T2828-1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2900.19电工名词术语高电压试验技术和绝缘配合GB/T 2900.20-94电工术语高压开关设备DL/T 593-2006高压开关设备和控制设备标准的共用技术要求GB 311.1-1997高压输变电设备的绝缘配合GB/T 3797-2005电气控制设备GB/T 14048.1-2000低压开关设备和控制设备总则JB/T 10251-2001交流电动机电力电子软启动装置GB/T 13422-1992半导体电力变流器电气试验方法GB/T 3859.1-1993半导体变流器基本要求的规定GB/T 3859.2-1993半导体变流器应用导则GB/T 14549-93电能质量公用电网谐波GB/T 17626.14-2005电磁兼谷试验和测量技术电压波动抗扰度试验GB/T 2682-1981电工成套装置中的指示灯和控钮的颜色JB/DQ 8124电缆设备基本技术要求DL/T 404-1997户内交流咼压开关柜订货技术条件GB1208-97电力装置的继电保护和自动装置设计规范GB/T4207-1984固体绝缘材料在潮湿条件下相比漏电启痕指数的测定方法GB/T5169.11-1997电工电子产品着火危险试验成品的灼热丝试验方法和导则GB 4208-1993外壳防护等级GB/T13384-1992机电产品运输、贮存基本环境条件及试验条件JB3284-1983电机、电器产品运输、贮存基本环境及试验条件GB/T191包装储运图示标志GB9969.1工业产品使用说明书总则GB/T14048.4-1993低压开关设备控制设备低压机电式接触器和电动机启动器GB14048.6-1998低压开关设备和控制设备接触器和电动机启动器（第2部分: 交流半导体电动机控制器和启动器）以上所有规程、规范和标准均以国家或国际实施的最新版本为准2.2使用环境厂址山东省安装地点室内年平均大气温度13.6C历年最咼气温42.9c历年最低气温-18.6c最大年降雨里946.5mm多年平均降水量655mm年平均相对湿度71%夏季相对湿度80%冬季相对湿度66%夏季最大平均风速9m/s冬季最大平均风速16m/s夏季主导风向东南风冬季主导风向北风土壤冻结最大深度400cm年无霜期230〜240d年平均气压0.101MPa夏季平均气压0.100MPa冬季平均气压0.1019MPa抗震设防烈度七度基本地震加速度值0.10g海拔：< 1000m3. 供货范围3.1提供满足本技术附件要求所必须的全套高压固态一拖一软启动柜的主要技术及各项服务。
高压固态软启动装置质量标准
高压固态软启动装置质量标准1. 引言1.1 背景介绍随着工业技术的不断发展，高压固态软启动装置在工业生产中扮演着越来越重要的角色。
高压固态软启动装置是一种通过对电机施加逐渐升高的电压以实现平稳启动的装置，相比传统的启动方式，其具有启动过程平稳、能耗低、寿命长等优点。
随着高压固态软启动装置的应用越来越广泛，其质量问题也日益凸显。
由于生产厂家众多、标准不统一等原因，市场上存在着一定数量的劣质产品，可能存在启动不平稳、损耗电机等问题，给工业生产带来了一定的安全隐患和经济损失。
为了规范高压固态软启动装置的质量，提升其可靠性和安全性，制定一套行之有效的质量标准显得尤为重要。
本文将就高压固态软启动装置的定义、功能、制造标准、质量检测方法以及质量管理措施进行探讨，旨在为该领域的从业者提供参考，推动高压固态软启动装置行业的质量提升和技术发展。
2. 正文2.1 高压固态软启动装置的定义高压固态软启动装置是一种用于控制电气设备启动过程的关键组件。
它通过控制电气设备的启动电压和启动时间，确保设备在启动过程中不会受到过高的电压冲击，从而延长设备的使用寿命并提高工作效率。
高压固态软启动装置通常由电路板、继电器、传感器、显示屏等组件组成。
其主要作用是保护电气设备免受启动时的过电流和过压损害。
除了保护电气设备，高压固态软启动装置还可以提高设备的精准度和可靠性。
通过精确控制电气设备的启动过程，可以减少设备启动时的振动和噪音，提高设备的工作效率和稳定性。
高压固态软启动装置还可以实现设备的远程控制和监测，方便用户对设备的运行状态进行实时监控和管理。
高压固态软启动装置是一种非常重要的电气设备配件，可以在保护设备的同时提高设备的工作效率和可靠性。
随着科技的不断进步和应用需求的不断增加，高压固态软启动装置的功能和性能也在不断完善和提升，为各个行业的设备运行带来了更多的便利和安全保障。
2.2 高压固态软启动装置的功能1. 实现起动过程的平稳性：高压固态软启动装置能够控制电机起动过程中的电流和电压，从而实现电机的平稳启动。
GZRQ固态方案
高压固态软启动柜技术协议1项目概述本技术方案为××××项目选配3台10kV高压固态软起动装置的技术文件。
2使用条件4产品执行标准4.1 GZRQ系列高压软起动装置的制造、安装、验收标准GZRQ型系列高压电机软起动装置在设计和制造过程中，依据国家标准《技术制图》、《机械制图》、《公差和配合》、《表面粗糙度》、《形状与位置公差》、《焊接与焊缝符号》、《电气制图》、《电气图用图形符号》等一系列的通用性基础标准外，还积极贯彻执行或参照了下述基础标准和相近的产品标准：GB1985 《交流高压隔离开关和接地开关》GB 311.1-1997 《高压输变电设备的绝缘配合》GB/T4026-1992 《电器设备接线端子和特定导线线端的识别及应用字母数字系统的通则》GB/T 14549-1993 《电能质量公用电网谐波的要求》DL/T 404 《户内交流高压开关柜订货技术条件》DL/T 593 《高压开关设备的共用订货技术导则》IEC265 《高压开关》IEC282 《高压熔断器》IEC298 《额定电压1KV以上至78.5KV交流金属封闭开关设备和控制设备外壳防护等级》IEC 60694 《高压开关设备和控制设备标准的通用条款》IEC 60298 《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》IEC60470 《高压交流接触器》GB 1207-2006 《电压互感器》GB 1208-2006 《电流互感器》IEC 62271 《高压开关设备和控制设备》电安[1994]191号《电力系统继电器及安全自动装置反事故措施要点》IEC 60255 《电气继电器》IEC 60420 《高压交流开关熔断器》IEC 60466 《高压绝缘封闭开关设备的控制设备》IEC 60529 《外壳防护等级（IP代码）》IEC 60617 《制图用图形符号》IEC 62271 《高压开关设备和控制设备》JB/T 10251-2001 《交流电动机电力电子软起动装置》GB/T 2900.1-2008 《电工术语基本术语》GB/T 2900.19-1994 《电工术语高电压试验技术和绝缘配合》GB/T 2900.20-1994 《电工术语高压开关设备》GB 3906 《3～35kV交流金属封闭开关设备》DL/T 404-2007 《3.6kV～40.5kV交流金属封闭开关设备和控制设备》GB/T 11022 《高压开关设备和控制设备标准的共用技术要求》GB16927.1~2-1997 《高压试验技术》DL/T539 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》GB 3906-2006 《3.6kV～40.5kV交流金属封闭开关设备和控制设备》GB156-1993 《标准电压》GB/T762-1996 《标准电流》GB/T1497 《低压电器基本标准》GB/T 14048.1-2000 《低压开关设备和控制设备总则》GB/T2682 《电气成套设备中指示灯及按钮的颜色》GB/T2720 《电控设备第一部分：低压电气电控设备》GB/T 16927.1 《高电压试验技术第一部分：一般试验要求》GB2706 《交流高压电器动热稳定试验方法》GB3309 《高压开关设备在常温下的机械试验》GB/T706 《交流高压电器的热稳定试验方法》GB/T763 《交流高压电气在长期工作时的发热》GB/T 2423.4-2008 《电工电子产品环境试验第2部分：试验方法》GB/T 13422-1992 《半导体电力变流器电气试验方法》GB/T 3859.1-1993 《半导体变流器基本要求的规定》GB/T 3859.2-1993 《半导体变流器应用导则》GB/T 17626.14-2005 《电磁兼容试验和测量技术电压波动抗扰度试验》4.2 企业标准Q/SNDG10-2009 《高压电动机智能固态软起动装置》晶闸管软起动设计、生产符合IEC、GB等主要的国际标准要求，加工、制造严格遵循ISO 9001质量体系。
高压软起柜安全操作规程
1.0起动操作步骤。
1.1上电之前检查。
检查出水阀门开度在10%，摘取所开水泵高压电机对应软起柜禁止合闸标示牌。
1.2接通高压电源
将分闸合闸转换开关打到合闸位置，断路器合闸，分闸指示灯熄灭（绿色），合闸指示灯点亮（红色），同时带电显示设备上的三个指示灯点亮，电磁锁失电，柜门不能打开（如需强制打开，请用电磁锁专用钥匙）。
1.3启动电机
1.3.1软启
电机正常启动方式为软启动。
将直启软启选择转换开关到软启位置，摁下就地启动按钮，软启将按照设定的参数软启电机，直至电机达到全速，旁路接触器智能吸合，电机旁路运行。
电机旁路运行。
电机运行指示灯点亮（红色），停止指示灯熄灭（绿色）。
1.4直启
电机应急启动方式为直接启动。
将直启软启选择转换开关转到直启位置，摁下就地或远程的启动按钮，旁路接触器直接吸合，电机全压启动。
电机运行指示灯点亮（红色），停止指示灯熄灭（绿色）。
2.0停止操作步骤
2.1先停止电机
摁下就地或远程的停止按钮，旁路接触断开，电机停止运行，电机停止指示灯点亮（绿色），电机运行指示灯熄灭（红色）。
2.2再断开高压电源
将断路器分闸合闸转换开关到分闸位置，断路器分闸，分闸指示灯点亮（绿色），合闸指示灯熄灭（红色），同时带电显示设备上的三个指示灯熄灭，电磁锁得点解锁，柜门可打开。
2.3最后断开控制电源
短时间停止工作，控制电源可以不断开；
如长时间不工作，建议断开所有电源，所有指示灯熄灭，仪表停止工作。
2.4工作完毕悬挂“禁止合闸”标示牌。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
带你认识西驰高压软启动装置
原创2016-01-20高压软启动装置
CMV系列高压固态软起动装置是采用最新理念设计的高压电机软起动装置，主要适用于鼠笼式异步、同步电动机起动和停止的控制与保护。
该装置采用多个可控硅串并连而成，可满足不同的电流及电压要求。
CMV series high voltage solid soft starter(hereinafter referred to as soft starter) is a high voltage motor soft starter designed with up-to-date concept,and mainly applicable to the control of and protection for the starting and stopping of squirrel-cage type asynchronous and synchronous motors.The starter is composed of several thyristors in series-parallel,and it can meet different current and voltage requirements.
广泛应用于额定电压3000—10000V的电力、建材、化工、冶金钢铁、造纸等行业。
能很好地与水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备配套使用，是理想的高压电机起动及保护设备。
The product is widely used in electric industry with rated voltage3000to 10000V,building materials,chemical industry,metallurgy,steel and
paper-making industries etc.,and can perform well if used together with various kinds of electromechanical devices including water pumps,fans, compressors,crashers,agitators and conveyer belt etc..It is the ideal device for starting and protecting high voltage motors.
西驰电气生产车间。
