电冰箱控制系统汇总
实验六 电冰箱控制系统
实验六电冰箱控制系统一、实验目的熟悉电冰箱的控制系统，能进行简单维护维修。
二、实验原理（一）控制电路中常用的元器件电冰箱电气控制系统的主要作用，是根据使用要求，自动控制电冰箱的起动、运行和停止，调节制冷剂的流量，并对电冰箱及其电气设备实行自动保护，以防止发生事故。
电冰箱的控制电路是根据电冰箱的性能指标来确定。
但其电气控制系统还是大同小异的，一般由动力、起动和保护装置、温度控制装置、化霜控制装置、加热与防冻装置，以及箱内风扇、照明等部分组成。
常用压力式温度控制器见下图。
1. 温度控制器：温度控制器简称温控器，是电冰箱、房间空调器等制冷设备调温、控温的装置。
它的主要作用是：（1）通过调节温度控制器旋钮，可以改变所需要的控制温度。
（2）可根据电冰箱内或空调房间内的温度要求，对制冷压缩机进行开、停的自动控制，使电冰箱内或房间内的温度保持在控制范围内。
温度控制器的种类很多，常用的温感压力式温度控制器。
温感压力式温度控制器主要用于人工化霜的普通“直冷式”单、双门电冰箱，或用于全自动化霜的“间冷式”双门电冰箱对冷冻室的温度进行控制。
温度控制器主要由感温元件、毛细管、感压腔和一组微动开关等机构组成。
感温元件也叫温压转换部件，是一个密闭的腔体，由感温管感温剂和感压腔三部分组成。
感压腔内充入的感温剂一般是氯甲烷或是R12。
它的作用是将蒸发器表面的温度变化转换为压力变化，从而引起快跳触点的动作。
2. 起动继电器：（1）重锤式起动继电器：重锤式起动继电器的结构主要包括电流线圈、重力衔铁、弹簧、动触点、T形架、绝缘壳体等；（2） PTC起动继电器：PTC是正温度系数的热敏电源电阻英文的缩写。
PTC起动继电器的工作原理：电冰箱在室温下起动时,PTC元件的电阻很小（约20Ω），而在较短的时间（0.1~0.2s）内通过基本恒定的电流，呈导通状态，之后随着其元件本身的发热温度升高，其阻值迅速增大，此时，PTC处于“断开”状态。
3. 过载保护器：过电流和过热保护器称为过载保护器，是压缩机电动机的安全保护装置。
电冰箱电气控制系统与工作原理课件
节流阀
节流阀是控制制冷剂流量的部件，通 常安装在冷凝器和蒸发器之间。
电气控制系统工作原理
电源电路
电源电路负责将外部电源引入电冰箱，为各部件提供电力。
控制电路
控制电路是电冰箱的核心控制部分，负责控制电冰箱的工作状态和温度。它通 过传感器检测温度和湿度等参数，根据预设的温度值和实际检测值进行比较和 控制。
电气控制系统的组成
01
02
03
04
电源电路
提供电冰箱所需的电源，通常 为220V交流电。
控制电路
负责控制电冰箱的启动、停止 以及温度调节等功能。
照明电路
为电冰箱内部提供照明。
警报电路
在电冰箱出现异常情况时发出 警报。
电气控制系统的主要元件
冷凝器
将压缩机产生的热 量传递到外部，使 制冷剂冷凝。
毛细管
维修注意事项Βιβλιοθήκη 01在进行电冰箱维修前， 务必先切断电源，确保 安全。
02
对于制冷剂的充注和排 放，应由专业人员进行 操作，以免造成环境污 染。
03
在进行部件更换时，应 选用与原厂规格相符的 配件，以确保维修质量 。
04
定期对电冰箱进行保养 和维护，可以延长其使 用寿命和减少故障发生 。
2023
PART 05
电冰箱的基本组成
箱体
包括外壳、内胆和门体 ，用于构成储存空间。
制冷系统
包括压缩机、冷凝器、 蒸发器和制冷剂，用于
制冷和换热。
电气系统
包括电源、控制电路和 电机，用于提供电源和
控制功能。
附件
如照明灯、除霜装置等 ，用于增强使用体验和
毕业设计-电冰箱的制冷控制系统
前言众所周知，电冰箱是现代家庭中必不可少的家用电器。
而目前我国市场销售的冰箱大多采用传统的机械式温控，其控制精度差，功能单一，控制方式简单难以满足冰箱发展的要求。
随着经济的发展和人民生活水平的进一步提高，人们对多功能的发展要求越来越高。
由于单片机性能好，控制功能强，工作可靠，成本低等优点，现在已经在家电产品中得到了广泛的应用。
面临国内电冰箱发展的现状，在技术上还与其他发达国家有一定的差距，我们在原有的基础上对电冰箱进行了一定的改进，使其适应当代个性时尚、节能环保、智能高端、精确温控的发展方式，使人们体验闻所未闻的个性化感受，快捷与原汁原味不再是梦想。
新一代产品在控制上还增加了人工智能，使家电性能更优异，使用更方便可靠。
本次设计基于大量的市场调查和理论研究。
首先，我对传统电冰箱控制系统进行了分析。
调查了10多个品牌的电冰箱的控制系统，研究了他们制冷的优缺点，吸收了一些比较好的设计思想。
其后，我又查阅了大量的资料文献，其中最多的是国内外最新发表的关于制冷方面的论文，丰富了我们的理论依据。
然后，根据我拥有的材料用单片机实现电冰箱控制系统的硬件设计，最后在硬件设计的基础上实现了其软件设计。
第1章电冰箱系统概述1.1 单片机概述自从1971年微型计算机问世以来，随着大规模集成电路技术的进一步发展，导致微型计算机正向两个方向发展：一是高速度、高性能、大容量的高档微型计算机及其系列化，向大、中型计算机挑战；另一个是稳定可靠、小而廉、能适应各种领域需要的单片机。
单片机是指把中央处理器、随机存储器、只读存储器、定时器/计数器以及I/O 接口电路等主要部件集成在一块半导体芯片上的微型计算机。
虽然单片机只是一个芯片，但从组成和功能上看，它已经具有了微型计算机系统的含义，从某种意义上来说，一块单片机就是一台微型计算机。
自从1975年美国德可萨斯公司推出世界上第一个4位单片机TMS-1000型以来，单片机技术不断发展，目前已成为微型计算机技术的一个独特分支，广泛应用于工业控制、仪器仪表智能化、家用电子产品等各个控制领域。
电子课件-《小型制冷设备原理与维修(第三版)》-A02-3780 第三章 家用电冰箱的电控系统
变频冰箱电路原理示意图
1）温差复位型温控器。 2）定温复位型温控器控制压缩机开机时，箱温为固定值。
9 第三章 家用电冰箱的电控系统
2. 温控器的工作原理 (1)普通型压力式温控器
普通型压力式温控器的工作原理
10 第三章 家用电冰箱的电控系统
(2)半自动化霜型温度控制器
自动控温状态
半自动化霜状态
11 第三章 家用电冰箱的电控系统
双稳态电磁阀
17 第三章 家用电冰箱的电控系统
§3—2
家用电冰箱电控系统的控制电路分析
学目 习标
了解家用电冰箱典型电控电路的原理分析。
一、直冷式电冰箱典型控制电路
典型直冷式电冰箱的控制电路由温控器、启动继电器、热保护器、内部照明灯、门开关、温度 补偿开关等组成。
18 第三章 家用电冰箱的电控系统
化断器
化霜超热保护熔断器
15 第三章 家用电冰箱的电控系统
4. 化霜温控器
化霜温控器
16 第三章 家用电冰箱的电控系统
六、电磁阀
电冰箱多温区控制一般用电磁阀进行控制,有单稳态和双稳态两种。单稳态电磁阀体积，和耗电量较大,而双 稳态电磁阀体积较小,无电路板,切换驱动信号采用的是脉冲信号。
双金属碟形过载保护器结构
8 第三章 家用电冰箱的电控系统
四、温度控制器
1.电冰箱温控器的分类 （1）按工作原理类分 1）压力式温控器又称感温囊式温控器，其感温元件是感温管(毛细管)。 2）电子式温控器分为两种：利用热敏电阻作为感温元件的称热敏电阻式温控器，利用二极管的PN结作为感温 元件的称为半导体温控器。 （2）按温控器的感温方式分类 1）感应蒸发器表面温度，即感温管紧贴在蒸发器表面，控制蒸发器表面温度，也就间接地控制了箱温。定温 复位型温控器就是采用这种感温方式。 2）直接感应箱内空气温度，即感温管安装在箱内适当的空间位置。 （3）按温度控制方式分类

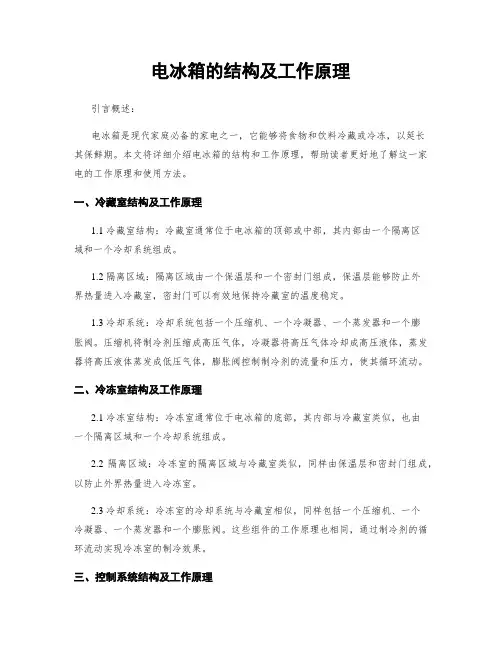

电冰箱的结构及工作原理
电冰箱的结构及工作原理引言概述：电冰箱是现代家庭必备的家电之一，它能够将食物和饮料冷藏或冷冻，以延长其保鲜期。
本文将详细介绍电冰箱的结构和工作原理，帮助读者更好地了解这一家电的工作原理和使用方法。
一、冷藏室结构及工作原理1.1 冷藏室结构：冷藏室通常位于电冰箱的顶部或中部，其内部由一个隔离区域和一个冷却系统组成。
1.2 隔离区域：隔离区域由一个保温层和一个密封门组成，保温层能够防止外界热量进入冷藏室，密封门可以有效地保持冷藏室的温度稳定。
1.3 冷却系统：冷却系统包括一个压缩机、一个冷凝器、一个蒸发器和一个膨胀阀。
压缩机将制冷剂压缩成高压气体，冷凝器将高压气体冷却成高压液体，蒸发器将高压液体蒸发成低压气体，膨胀阀控制制冷剂的流量和压力，使其循环流动。
二、冷冻室结构及工作原理2.1 冷冻室结构：冷冻室通常位于电冰箱的底部，其内部与冷藏室类似，也由一个隔离区域和一个冷却系统组成。
2.2 隔离区域：冷冻室的隔离区域与冷藏室类似，同样由保温层和密封门组成，以防止外界热量进入冷冻室。
2.3 冷却系统：冷冻室的冷却系统与冷藏室相似，同样包括一个压缩机、一个冷凝器、一个蒸发器和一个膨胀阀。
这些组件的工作原理也相同，通过制冷剂的循环流动实现冷冻室的制冷效果。
三、控制系统结构及工作原理3.1 控制系统结构：电冰箱的控制系统通常位于冷藏室或冷冻室的顶部，由一个控制面板和一组传感器组成。
3.2 控制面板：控制面板上有各种按钮和旋钮，用于设置和调节冷藏室和冷冻室的温度，以及其他功能的控制。
3.3 传感器：传感器用于监测冷藏室和冷冻室的温度，并将温度信息传输给控制面板，以便根据需要调节制冷系统的工作。
四、节能技术及环保措施4.1 节能技术：现代电冰箱通常采用节能技术，如高效压缩机、优化的隔热材料和智能温控系统，以降低能耗并提高制冷效果。
4.2 环保措施：为了保护环境，电冰箱制造商还采取了一系列环保措施，如使用环保制冷剂、回收利用废热和废水，并推动电冰箱的可持续发展。
以冰箱为例,分析一个机电系统的总体设计方案
以冰箱为例,分析一个机电系统的总体设计方案
冰箱是一个典型的机电系统，主要由以下几个组成部分构成：
1. 机械传动部分：主要包括压缩机、风扇、电机、传动带等元件。
机械传动部分的设计需要考虑这些元件的动力和功率需求以及与其他系统组件的协调。
2. 传感与控制系统：传感与控制系统主要包括温控器、压力开关、电路板等控制元件和传感器。
其设计需要考虑整个系统的稳定性和可靠性，并按照实际温度变化对冷却量进行调节。
3. 冷却部分：冷却部分包括蒸发器、冷凝器、以及铜管等元件。
冷却部分的设计需要考虑冷却量以及导热性能等因素。
4. 保温材料：保温材料主要用于隔离冷却部分和外界环境，以减少冷却能量损失。
其设计需要考虑保温材料的导热性能和耐久性。
5. 外壳与设计：外壳的设计需要考虑美观度以及与其他部件的匹配度，同时必须满足防震、防潮、防腐蚀等性能要求。
综上所述，设计一个机电系统的总体设计方案需要考虑各个组成部分之间的协调性和集成性，以确保整个系统能够稳定可靠地运行。
并且还需要考虑材料品质、制造工艺、成本控制等因素。
生活中的人工控制和自动控制的例子,并分析被控对象和被控量
生活中的人工控制和自动控制的例子，并分析被控对象和
被控量
人工控制：
1、电风扇转速调节：被控对象是电风扇，被控量是电风扇的挡位，通过调节挡位旋钮来调节电风扇的挡位。
2、开灯或者关灯：被控对象是灯光控制回路，被控量是灯的状态，当按下灯光开关时，回路闭合，灯亮；当打开灯光开关时，回路断开，灯灭。
自动控制：
1、电冰箱温度控制系统：被控对象是电冰箱，被控量是电冰箱的实际温度，当冰箱的实际温度被检测到偏离设定的温度时，控制器会控制制冷装置，从而调节电冰箱内的温度，使其接近给定温度。
2、水箱的水位控制系统：被控对象是水箱，被控量是水箱水位，当检测装置检测到水箱的水位和给定水位存在偏差时，控制器会控制阀来控制水箱的进水量，从而调节水箱的实际水位，使其接近给定水位。
电冰箱制冷电气系统
(2)．启动绕组开路或部分短路 若测得电阻值为无穷大，则判为开路；若小小于正常值则判为绕组间短 路。
34
技能实训一：电冰箱电控系统检测与维修
(3)．启动支路其它故障 重锤触点接触不良或脱落；启动电容开路、短路或容量不
电冰箱制冷电气系统
目录
1 知识链接一：电冰箱温度控制器基本知识 2 知识链接二：单相交流异步电动机相关知识 3 技能实训一：电冰箱电控系统检测与维修 4 知识拓展一：冰箱智能温控电气控制模块 5 技能实训二：海尔冰箱（冷柜）所用电磁阀检测与维修 6 知识拓展二：电冰箱电加热器及除霜装置
2
知识链接一：电冰箱温度控制器基本知识
通过主控板向电磁线圈发出一个正脉冲驱动电流，在电磁线圈上 生成一个瞬时磁场。使阀芯位置保持在接头A一端，阀芯内的密封垫A 密封阀口A，从而切断出口管A所连接的管路。此时，进口管与出口管B 保持正脉冲常通。
当主控板向电磁线圈发出一个负脉冲驱动电流，在电磁线圈上生成 一个反向的瞬时磁场，使阀芯位置保持在接头B一端，阀芯内的密封垫 B密封阀口B，从而切断出口管B所连接的管路。此时，进口管与出口管 A保持正脉冲常通。 特点：双稳态电磁阀比单稳态电磁阀具有节能优点，由于双稳态电磁阀 采用脉冲驱动电路，电磁阀的能耗接近于零。
19
知识链接一：电冰箱温度控制器基本知识
• AD590 的工作原理
• 1、 Vo的值为Io乘上10K，以室温25℃而言，输出值为
10K×298μA=2.98V
• 2、 测量Vo时，不可分出任何电流，否则测量值会不准。
20
知识链接一：电冰箱温度控制器基本知识
电冰箱电气控制系统部件结构及工作原理
重锤式启动继电器的检测：
使用万用表分别检测启动继电器绕组的阻值和接点间的阻值,一般绕组阻 值较小，而接点间的阻值在断路的情况（触点为常开状态）下应为无穷
大 12
PTC启动继电器的检测：
使用万用表检测PTC启动继电器，在常温下其阻值在15～40Ω之间 13
碟形热保护器的检测：
碟形热保护继电器的阻值在正常情况下为1Ω左右，如果阻值过大，甚至 达到无穷大，就说明热保护继电器内部断路，继电器已经损坏，不能使
电冰箱温控器的代换演练
温控器的代换：
温控器调节 钮
正常/冬季 切换开关
温度传感器
温控器的安装位置
温控器的代换：
卸下卸温下取度温下传控温感器控器保器保护及护盖其盖的保的固护固定装定螺置螺钉钉
温控器的代换：
温控器 传动齿轮
照明灯泡
温度传感器
感温管
温控器的结构
温控器的代换：
固定螺钉
固定螺钉
拔轻下取轻温卸下将控下温温器固度控的定传器连螺感取接钉器下引线
其优点是直接感受受电电机机绕内组部的温温度度的变一化种,灵继敏电度器高，；其缺灵点敏是度不较便高于更换
9
碟形热保护继电器：
碟形热保护器 的安装位置
它安装在压缩机外部且紧贴在机壳上,与电机串联,固定在接线盒内。碟 形热保护器常见的故障有双金属片不能复位、线圈烧坏、接点黏连 10
典型电冰箱启动控制器检修实例
2.化霜完毕后，蒸发器温度升高，感温 器内的感温剂受热膨胀，感温管内压力 增大，在压力的作用下触点导通，化霜 状态结束
半自动化霜温控器的实物外形：
几种其他类型的温控器：
定温复位型温控 器： 它的停机温 度与调温旋钮的 位置有关，开机 温度固定不变， 一般为为 5℃±l.5℃。
冰箱电气系统设计和维修
陈星
• 产品控制类型分类简介 • 经典冰箱控制系统构成 • 冰箱控制电路板经典功能单元电路
结束
冰箱控制系统分类
压缩式制冷方式（家用电冰箱）
•按冰箱制冷系统区别（控制系统构成及控制措施不同）： ——直冷冰箱 ——无霜冰箱（风冷及风直冷冰箱） •按控制手段区别： ——机械温控 ——电子温控（电子电路进行控制，没有软件） ——电脑温控（单片机程序控制，软硬件控制）
显示电路板
1
7
1
7
1+ -
主控制板 1
JST XHP-7
JST VHR-10N
N 电源
L
压缩机 电磁阀 照明灯
双循环直冷 电脑温控 电气布局示意图
• 单片机程序控制 • 热敏电阻感温 • 双稳态电磁阀
• 多循环冰箱系统
双循环风直冷、电脑温控冰箱
干簧管+磁铁 （冷冻室门开关） 风扇电机控制 冷冻室加热除霜 （F蒸发器感温头 及加热器控制）
冰箱控制电路板经典功能单元——
控制电路原理图例
科龙BCD-199WAK风直冷电冰箱旳控制电路原理图
过压保护 冰箱控制电路板经典功能单元——
• 当电源电压过高，峰值 超出560V时压敏电阻 阻值突降接近短路，保 险管F1熔断，电路板 断电使板上旳主要元器 件不被损坏
• 过压保护电路动作后， 从显示及功能上体现出 冰箱整个控制系统断电， 停止工作。经过观察保 险管就能够得到判断
2.56
温度 （℃
）
5
电阻值 （kΩ）
5.06
25
2
37 1.21
电压 （V）
2.25 1.22 0.82
冰箱控制电路板经典功能单元——继电器负载驱动电路
电冰箱控制系统设计
第一章设计任务与要求根据蒸发器的温度控制制冷压缩机的启、停，使电冰箱内的温度保持在设定温度范围内。
当蒸发器温度升至3~5℃时启动压缩机制冷；当温度低于-10~-20℃时停止制冷，关断压缩机。
电冰箱采用单片机控制的主要功能及要求：①设定3个测温点，测温范围 -26～+26℃，精度±2 ℃②利用功能键分别控制冷冻室温度设定、冷藏室温度设定、速冻温度设定等；③利用数码管显示冷冻室温、冷藏室温，压缩机起、停和速冻、报警状态；④制冷压缩机停机后自动延时3min后方能再次启动；⑤具有自动除霜功能，当霜厚达到3mm时自动除霜；⑥冷藏室稳定超过18 ℃时声光报警，提醒用户采取应急措施；⑦开门超过2min将声光报警，提醒用户关门；⑧连续速冻时间设定范围1～8小时。
⑨工作电压180～240V，当欠压或过压时，禁止启动压缩机并用指示灯显示。
第二章硬件设计直冷式电冰箱的控制原理是根据蒸发器的温度控制制冷压缩机的启动与停止，使冰箱内的温度保持在设定的温度范围内。
当蒸发器温度高至3~5℃时，启动压缩机制冷，当温度低于-10~-20℃时，停止制冷。
本电冰箱控制系统要完成冷冻室及冷藏室的温度检测和动态显示的功能，霜厚检测及除霜的功能，开门报警功能，温度设置功能，以及电源过欠压保护功能。
控制系统硬件结构如图所示，主要由电源电路，温度传感器，功能按键，MCS8051单片机，ADC0809转换器，时钟电路，键盘电路，显示电路，复位电路，测霜、除霜装置和故障报警装置等。
系统总体设计硬件方框图4.1 M CS-51单片机简介单片微型计算机简称单片机，是典型的嵌入式微处理器，最早被用于工业领域。
单片机由芯片内仅有CPU 的专门处理器发展而来。
早期的单片机都是8位或4位的。
其中最成功的是INTEL 的8031，因为简单可靠而性能不错获得了很大的好评。
此后在8031上发展出了MCS51系列单片机系统。
基于这一系统的单片机系统直到现在还在广泛使用。
冰箱基础知识)ppt课件
压缩机 压缩机吸气管
压缩机排气管
干 燥精过选滤课器件ppt
冷冻室蒸发器
24
二.电冰箱的制冷系统
2. 普通风冷电冰箱制冷系统图
压缩机
除露管
冷凝器
制冷系统图
干燥 过滤器
储液器
R蒸发器 F翅片式蒸发器
毛细管
精选课件ppt
25
二.电冰箱的制冷系统
3. 多循环直冷电冰箱制冷系统图
压缩机
除露管
冷凝器
储液器
精选课件ppt
8
二.电冰箱的制冷系统
系统由压缩机、冷凝 器、膨胀阀和蒸发器组成， 用管道将它们连接成一个 密闭的系统
蒸气压缩制冷.exe
精选课件ppt
其它：半导体制冷 吸收式制冷.exe
9
二.电冰箱的制冷系统
制冷系统的组成： 压缩机、制冷剂、冷凝器、毛细管、蒸发 器、干燥过滤器、贮液器。
精选课件ppt
精选课件ppt
17
二.电冰箱的制冷系统
制冷部件 功能简介
7、储液器
储液器的主要作用是将未完全蒸发的液态制冷剂收集在一个容 器内，使其不会对压缩机产生液击，并能有效地防止回气管结露。
大部分储液器是一个从下进、从上出的一个金属小容器。但也 有从成本和噪声方面考虑的小容积冰箱，取消了该种装置，用一 个较长的“Ｕ”型管代替。
主控板及显示控制板用于电脑控制冰箱，主要用来控制冰箱的
开停以及冰箱的其他功能设定[比如设定温度，改变运行模式、 （速冻、标准、速冷等）、时钟等]。
由于冰箱选用的电磁阀不同（多循环冰箱），其主控板也不同， 分为单稳态和双稳态两种。
精选课件ppt
29
三.电冰箱的控制系统
项目四--电冰箱制冷循环与电气控制系统
电冰箱制冷主要依靠是压缩机制冷，而电动机 又是压缩机的原动力。电动机将电能通过压缩机 活塞运动转换成机械能，压缩机活塞的运动将蒸 发器内已经蒸发的低温、低压制冷剂蒸汽压缩后 转变吸回压缩机，然后压缩成为高压、高温的气 态制冷剂，并排至冷凝器中冷却。为高温、高压 的过热蒸汽，从而建立起使制冷剂液化的条件。
项目四 电冰箱制冷循环与电气控制系 统
电冰箱是一种小型的制冷装置。它广 泛地用于家庭、饭店、商场、医院和科 研单位。常用来冷藏、冷冻食物和药品 等。
4.1项目学习目标
4．2项目任务分析
4.3项目基本技能
4.3.1电冰箱制冷系统组成及工作原理 压缩式电冰箱制冷系统主要是由压缩机、冷凝器、干
燥过滤器、毛细管和蒸发器五大部件组成。 压缩机整体安装在冰箱的后侧下部，冷凝器多安装在冰箱
1．全封闭压缩机的启动
全封闭压缩机是由压缩机和电动机两部分组 成的。若电动机绕组的阻值正常，可按以下方法 对压缩机的启动进行检查。
（1）要进行压缩机的启动，可将压缩机从电 冰箱的制冷系统中断开或者取下后进行。因为制 冷系统出现严重堵塞。可能导致压缩机无法启动。
（2）要在启动压缩机前注意检查启动继电器 和热保护器的好坏。确认这些元器件无故障后， 再进行通电试验，看压缩机是否能正常启动运转。
4.3.3压缩机性能检测
按照我国标准，其安全性能检验是依据 GB4706.17-2004规定项目进行的。其中主要项 目是电气强度、泄漏电流、堵转，以及过载运行 试验等。
诚然，在实际工作中考虑到对于一台设计、 制造好的，并且正在使用的压缩机来说有一些性 能输入、输出功率，性能系数，制冷量，启动电 流、运转电流、噪音等。不做专项的性能检查， 而对全封闭压缩机的启动与吸、排气性能进行检 测，通过此项检测可以间接判断压缩机输入、输 出功率、性能系数、制冷量、噪音等性能。具体 如下：
电冰箱制冷系统
02 电冰箱制冷系统部件
压缩机
压缩机是制冷系统的核心部件，通过 压缩制冷剂，将低温低压的制冷剂气 体压缩成高温高压的气体，为制冷循 环提供动力。
压缩机的性能参数包括排气量、功率、 能效比等，这些参数决定了电冰箱的 制冷能力和效率。
压缩机类型主要有活塞式、旋转式和 涡旋式等，根据电冰箱的型号和性能 要求选择合适的压缩机类型。
。
蒸发器的维护保养包括定期清 理和除霜，保持其良好的传热
效果和使用寿命。
03 电冰箱制冷系统的工作流 程
制冷剂循环
制冷剂在蒸发器中吸收热量， 由液态变为气态，然后经过压 缩机压缩成高温高压气体。
高温高压的制冷剂气体进入冷 凝器，通过散热风扇向外界环 境散热，制冷剂由气态变为液 态。
经过节流装置，制冷剂由高压 变为低压，再次进入蒸发器， 完成循环。
蒸发器
蒸发器是制冷系统的另一个关键 部分，它使液态制冷剂蒸发成气
态，吸收热量并降低温度。
制冷原理简介
制冷循环
制冷循环由四个主要过程组成，包括 压缩、冷凝、膨胀和蒸发。制冷剂在 封闭系统中循环，不断改变状态以吸 收和释放热量。
热力学原理
制冷系统的运行基于热力学原理，如 热传导、热对流和热辐射。通过这些 原理，制冷剂将热量从冰箱内部传递 到外部，从而实现冷却效果。
绝热材料可以有效减少冷量损失，提 高电冰箱的保温性能，进一步降低能 耗。
新型制冷技术介绍
01
02
03
变频技术
变频技术可以根据电冰箱 的实际需求调节压缩机转 速，实现精确控温，降低 能耗和噪音。
自然冷源利用技术
利用自然冷源如地下水、 空气等作为冷却介质，可 以减少对电力资源的依赖， 降低能耗。
电冰箱的控制系统
第四章电冰箱的机械控制系统电冰箱以电为能源,靠电动机来驱动压缩机,一般还要配上启动继电器才能工作。
为了避免由于种种原因引起的超负荷现象造成电机烧毁,都装有过载保护器。
此外,为了控制箱温度,还要用机械式温度控制器,有时它还兼有控制化霜功能。
电冰箱的控制系统依据系统中所采用温控器的不同分为“机械温控系统”和“电子温控系统”。
本章主要介绍机械温控原理及机械式温度控制器。
第一节常见机械温控系统一．机械温控系统组成常见机械式冰箱温控系统：图4-1 冰箱电气原理图表4-1 机械式电冰箱温控系统部件二．机械式温控器1．温控器的类型与作用温度控制器（简称温控器），是一种能自动控制器具的温度，使其保持在两个特定值之间，并且可以由使用者设定的装置。
广泛应用于各种家用电器中，以下为列表：表4-2 常用温控器类型本教材中温控器均为冰箱用温控器的技术参数、要求等，主要介绍温感压力式温度控制器，以下简称“温控器”。
温控器属于温度控制系统中的一个主要的部件，其主要作用是控制压缩机压缩机开、停时间，以保持电冰箱的温度在确定的围。
常见的温度控制器有温感压力式、热敏电阻式和风门温度调节器等。
2．温感压力式温度控制器由感温组件、温度设定主体组件、执行开闭的微动开关或自动风门等三部分组成。
是通过密闭的充感温工质的温包和毛细管，把被控温度的变化转变为密闭空间压力或容积的变化，以达到温度设定值时，通过弹性元件和快速瞬动机构，自动开闭触点或风门，以达到自动控制温度。
表4-3 温感压力式温度控制器分类及用途常用术语：●接通点（ON）温控器触点闭路时的温度；●断开点（OFF）温控器触点开路时的温度；●调节围温控器的调节机构给定的最大和最小接通点或断开点之间的温差；●差动值（DIFF）调节机构整定于某一温度位置时的接通点和断开点之间的温度差；●感温部件把控制对象的温度变换为充入工质（气体或液体）压力的部分；●毛细管把感温部分的压力变化传递到波纹管或膜盒的细管。
电冰箱控制系统
电冰箱的控制系统电冰箱是靠压缩机压缩成液态的工作物质汽化时吸热来达到致冷目的的。
电冰箱有一套电路控制系统，用来控制和保护压缩机正常工作，以维持电冰箱恒温。
电路控制系统一般由温度控制器（简称温控器）、起动继电器、热保护器等构成。
图5－14为普通单门电冰箱的控制系统电路。
从图上可以看出，温控器、热保护器、起动继电器等均跟压缩机电路串联，只有照明灯和压缩机并联。
箱内的照明灯用按钮式开关来控制。
关门时，冰箱门把开关上的按钮推开，使照明灯电路断开；开门时，开关上的按钮自动弹出，接通电路，箱内灯亮，便于人们取、放食品。
冰箱的工作温度是通过温控器控制压缩机的开、停来维持的。
图5－15是温度控制器工作原理图。
感温包内充有感温剂气体，一般采用氯甲烷Cl）。
当压缩机停止工作后，蒸发器表面温度逐渐上升，感温包和膜盒（CH3中的感温剂气体的温度也随着上升，压强增大，膜片向外伸胀，推动活动触点“3”与固定触点“4”闭合，于是电路接通，压缩机开始工作，继续制冷，冰箱内温室下降。
当冰箱内温度降低到一定程度，感温包和膜盒内气体压强降低到某个值时，由于弹簧的弹力，使活动触点3和固定触点4断开，切断电源，压缩机停止工作，制冷停止。
如此反复，使箱内温度保持在调定的范围内。
热保护器主要由双金属片和电热丝组成。
图5－16为热保护器工作原理图。
热保护器装在压缩机外壳表面。
当电视超载不能运转时，电流增大，电热丝温度升高，使附近的双金属片受热变形，触点跳开，切断电路。
当压缩机机壳温度过高时，也将使双金属片受热变形，切断电路，从而保护压缩机不致烧毁。
冰箱的工作原理紧缩式电冰箱是电机紧缩式电冰箱的简称，它是一种常见的冷凝器。
它主要有以下三个组成部份：箱体、制冷系统与控制系统。
而其中最关键的是制冷系统。
制冷系统主要由四大件组成：紧缩机、冷凝器、膨胀阀和蒸发器，按照控制或是利用需要中间可以选择安装压力控制器、温度控制器、干燥过滤器等辅助器件，但四大件是必不可少的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五节
1 2 3 4 5
电冰箱常见故障判断与维修
一、制冷系统常见故障
．冰堵 ．脏堵 ．泄漏 ．压缩不良 ．抱轴和卡缸
（一）、制冷系统故障 1、管路 (1)堵：毛细管及膨胀 阀、干燥过滤器的 脏堵、冰堵，蒸发 器或冷凝器的积灰 等。
1)、冰堵 产生的部位：在节流阀、毛细管出口处或中部。 产生的原因：制冷剂充注之前含水量过高，制冷系 统抽真空不彻底。 产生现象：蒸发器盘管周期性结露；用热水浸湿毛 巾放在毛细管或节流阀冰堵处，很快又制冷。 解决办法:更换新的过滤器，重新抽空，重新充注 制冷剂。
（2）、双金属化霜温控器 -5℃以下接通，+13℃以上断开
（3）化霜加热器 120---150W 32Ω
（4）、化霜保护熔断器 65 ℃
全自动融霜过程 制冷状态
融霜状态
四、电冰箱典型电路
1、直冷式电冰箱电路 ( 1 ）单门直冷式电冰箱电路
( 2 ）双门直冷式电冰箱电路
ห้องสมุดไป่ตู้
2、间冷式电冰箱电路
5）电子捡漏仪捡漏：缓缓移动探头寻找漏点 3、抽真空、加雪种 电冰箱在充注制冷剂前，必须严格地进行抽真空处理。 抽真空的目的有两个： （1）、排除制冷系统中的不凝性气体（如氮气、空气等） 不凝性气体会使冷凝压力、温度和排气温度升高，压缩 机功耗增加，恶化制冷条件，使制冷量下降；不凝性气体与 氟利昂混合后会使氟利昂和油发生化学反应，引起腐蚀，缩 短压缩机使用寿命。 （2）、排除制冷系统中的水分 抽空时由于压力降低使残留的水分汽化，被真空泵抽出， 从而可有效地避免冰堵的发生。
2、重锤式起动继电器
3、PTC 起动继电器
PTC 元件结构简单，性能可靠，寿命长，特别适用于低电压起动
二、温度控制器 温控器主要有压力式和电子（电脑）式两大类。 1、普通型温控器。 2、半自动融霜型温控器 半自动融霜型温控器结构如图所示
3、定温复位型温控器 定温复位型温控器多用在直冷式双门双温或单温控电 冰箱中，构造与普通型温控器大体相同 。 4、风门型温控器有风道式与盖板式两种。 ( l ）风道式风门温控器 风道式风门温控器主要由 感温腔、顶针、弹簧、圆柱齿轮、拨轮壳体等组成。 ( 2 ）盖板式风门温控器盖 其感温管装在出风口附 近的风道内。
电冰箱检修技术
一、基本操作 1、系统吹污： 8kgf╱cm2氮气(空气) 割断吸排气管→取下干燥过滤器→分2段用高压吹污 2、检漏 1）观察油迹检漏： 2）充气保压检漏：0.6～1.0 MPa 氮气(空气) 保持24h，压力不变则不漏。 3）肥皂水捡漏：0.6～1.0 MPa 氮气(空气) 把肥皂水涂在泄漏可疑的部位，观察有无气泡产生 4）真空捡漏： 使系统内绝对压力抽至133Pa（压力表指示-0.1MP) 时关闭检修阀，保持24h，压力表指针无变化证明无泄漏。
3、双门双控电冰箱电路 双门双控电冰箱的控制原理如图所示。
五、电冰箱电子、电脑控制及其他新技术 1、电子电路控制的电冰箱 2、微电脑电冰箱 ( l ）微电脑电冰箱的特点微电脑控制电冰箱，其电路使用单 片机控制。 ( 2 ）温度的检测、控制、调节和显示原理单片机控制系统温度的 检测是通过冷藏室和冷冻室中多个温度传感器检测取平均值 。 ( 3 ）全自动融霜原理通过检测霜层厚度的传感器获得融霜信 ( 4 ）快速冷冻原理按压快速冷冻操作键 。 ( 5 ）保护与报警原理当电源发生过压或欠压时起到保护用。 3、模糊技术控制电冰箱 ( 1 ）模糊与模糊控制 ( 2 ）模糊控制电冰箱
电冰箱电气控制系统
冰箱的电气控制系统是通过由专门的装置组 成的各个电路，来行使电冰箱的温度控制、融霜 控制以及起动、保护、照明等各项功能。 1、压缩机电动机
2、重锤式起动继电器 3、PTC 起动继电器 PTC 元件结构简单，性能可靠，寿命长，特别适用于 低电压起动。 4、电动机保护装置 过电流和过热保护器又称为过载保护器，是压缩机电 动机的安全保护装置。
（1）、化霜定时器：累 计压缩机连续运转8～12 后跳到融霜状态 A---给定时马达供电 B---化霜点（加热器） D---制冷点（压缩机） C---公共点（温控器）
※化霜定时器如何判断好坏？ 先用万用表欧姆档R×1K档，被测电动机的阻值若 为7055Ω左右,那为正常。然后再用R×1档，测其CD接 头是否接通,若接通（时间继电器处在制冷期），则CB 之间不应接通。再将手控钮轴顺时针旋转到出现“嗒” 的一声时停止扭动，在扭动时不应用力过大,此时在此 位置上用万用表测：CD接头不接通，而CB之间应接通 （时间继电器处在化霜期）。如再旋转很小一个角度时， 又会出现“嗒”的一声，时间继电器又恢复到制冷工况： CD接通，CB断开。
二、电冰箱开背修理 1 ．电冰箱的内漏 内漏是指埋藏在电冰箱箱体内的管子破裂或焊点不良而 使制冷剂泄漏的现象。 2 ．开背修理法 三、无氟冰箱检修技术 1 . R134a 制冷剂电冰箱常见故障与维修 ( l ）维修设备及特点以R134a 为制冷剂的电冰箱维修设 备与以R12 为制冷剂的电冰箱维修设备相比较有区别。 2 . R600a 制冷剂电冰箱常见故障与维修 (1）管路锁环连接这类冰箱的管路不允许焊接。 ( 2 ）异丁烷的检漏异丁烷的检漏可用氮气肥皂水进行检漏， 方法同R12 冰箱。
抽空时间至少30min以上,当抽真空使系统达到真空度 133Pa以下时，先关闭复合表高低压侧的直通阀开关，再切断 真空泵的电源，接着打开制冷剂钢瓶上的阀门，然后缓缓打 开复合表低压侧的直通阀开关，使制冷剂慢慢地进入系统， 当压力表指针指在0.3Mpa左右时，就关闭复合表低压侧直通 阀开关，启动压缩机，让它运行一段时间后进行观察： ①回气管应有冰凉感，可出现凝露，不可出现结霜。 ②压缩机排气管温度约55℃，冷凝器中部约为 45℃，冷凝器 尾端和过滤器应接近环境温度或略高。 ③蒸发器应结霜均匀，箱内温度应达设定温度。
（l）、风道式风门温控器
（2）、盖板式风门温控器:其感温管装在出风口附近的风 道内,当冷藏室温度升高时，感温腔伸长，推动杠杆向左 移动，杠杆使盖板开度增大，增加了流人冷藏室的冷空气。 当冷藏室降温时，感温腔收缩，拉动杠杆右移，杠杆使盖 板开度减少，减小了流入冷藏室的冷空气量。
三、间冷式电冰箱定时 融霜装置
