安全栅

我们现在使用的安全栅种类有：模拟量输入式隔离安全栅（MTL4041B），模拟量输出式隔离安全栅（MTL4045C），温度隔离式安全栅（MTL3052） MTL4073为智能温度变送器，内部可以组态。
ห้องสมุดไป่ตู้
对于输入和输出安全栅，单回路的输入和输出，接线图比较明确。在此不再讲述。重点介绍温度安全栅。每个MTL831可以连接16路热电偶信号，每个MTL838可以连接2MTL831。 MLT831和M TL838之间通过两对冗余的电缆进行数据传送，MTL838通过 MODBUS协议同DCS进行通讯。每个DCS通讯卡（ALR121）可以连接31个 MTL838，因此最多可连接992个热电偶。
加制氢C2101B机组轴承温度，上次值班人员反映为铂电阻坏，取消了报警点，强制了一个值保持显示。在这次检查过程中，无论是给温度值还是断开线路，室内都没有反映，当时以为是室内问题，经过互换通道检查，确定室内是正确的，很多人不理解这个现象，在室内如果取消开路报警，高低限报警，连接错误报警，等这些报警，在现场开路后，室内不会闪烁，以后如果再次出现温度点在发射器断开后，室内同一发射器上其他温度点闪烁，而有一个不闪烁的现象，就要在组态上查看报警信息。查看方法如下：
限压电路：当回路电压接近安全限压值时，限压管导通放电，使限压管两端的电压始终保持在安全限压值以下。
限流电路：由电路和晶体管组成，当电压被限制后，适当选择限流电路，即可将回路电流限制在安全值以下。隔离式安全栅在采用快速切断，限流，限压等措施基础上，还实现了电源，输入信号与输出信号的安全隔离。增强了系统的抗干扰能力，提高了系统正常运行的可靠性。
安全栅概述
概述安全栅是一种安全场所的本安防爆关联设备，其防护性能体现在当电路发生故障时，限制危险电压和电流侵入危险区，保护现场设备和人员的安全。

安全栅基础知识

安全栅基础知识重复式齐纳安全栅1. 齐纳式安全栅应安装在非危险场所，通往现场（危险场所）的软铜导线截面积必须大于0.5mm2。

连接导线的绝缘强度应大于500V。

2. 齐纳式安全栅本安端（有蓝色标记）和非本安端电路配线，不得接错和混淆。

本安导线宜选用蓝色作为本安标记。

本安导线和非本安导线在汇线槽中应分开铺设，采用各自保护套管。

齐纳式安全栅的本安侧，不允许混有其它电源，包括其它本安电路的电源。

3. .齐纳式安全栅与一次仪表组成本安安全防爆系统时，必须经国家指定的防爆检验机构检验认可。

WP8000-EX系列齐纳式安全栅由国家防爆检验中心（CQST ），给出的Co，Lo分布参数是相对与IIC 级（氢气级）的最大允许值，对于IIB级环境可把该参数乘以３，对于IIA级环境可把该参数乘以８。

传输线选用不同规格的电缆时，其本身的电缆参数应予高度重视，不得超过规定值。

4. 对齐纳式安全栅进行单独通电调试时，必须注意齐纳式安全栅的型号、电源极性、电压等以及齐纳式安全栅外壳接线端上的标号。

5. 严禁用兆欧表测试齐纳式安全栅端子之间的绝缘性。

若要检查系统线路绝缘性时，应先断开全部齐纳式安全栅接线，否则会引起内部器件损坏。

6. 凡与齐纳式安全栅相连接的现场仪表，均应为有关防爆部门进行防爆试验并取得防爆合格证的仪表。

7. 如齐纳式安全栅内部模块损坏需要维修或更换时，原则上应由制造厂承担。

用户自行维修时，应按照有关的注意事项，具体方法请按照维修的章节进行（本质安全型仪表的维修仅限于所述的范围进行，其外的维修应与制造厂商量）。

经检修后方能重新投入运行，不允许随意更换影响防爆性能的元件或结构。

8. 齐纳式安全栅的安装、使用和维护应严格遵照GB 3836.152000《爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》的有关条款进行。

9. 安全栅应有可靠接地，接地电阻不大于4Ω，接地线电阻不大于1 Ω。

隔离式检测端、操作端安全栅1．隔离式安全栅应安装在非危险场所。

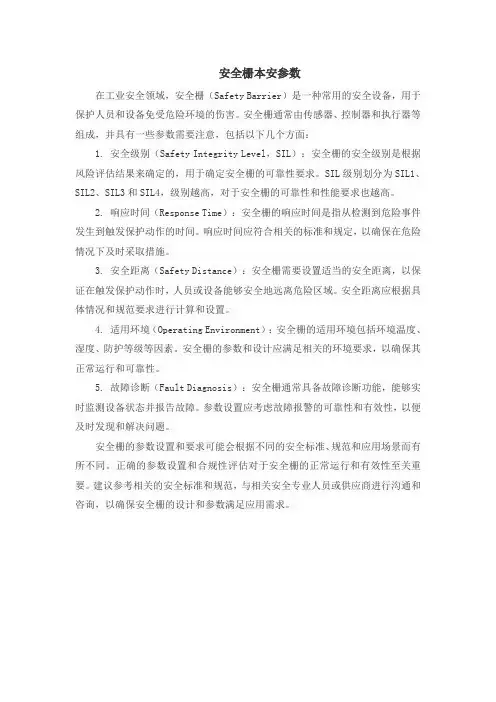

安全栅本安参数

安全栅本安参数在工业安全领域，安全栅（Safety Barrier）是一种常用的安全设备，用于保护人员和设备免受危险环境的伤害。

安全栅通常由传感器、控制器和执行器等组成，并具有一些参数需要注意，包括以下几个方面：1. 安全级别（Safety Integrity Level，SIL）：安全栅的安全级别是根据风险评估结果来确定的，用于确定安全栅的可靠性要求。

SIL级别划分为SIL1、SIL2、SIL3和SIL4，级别越高，对于安全栅的可靠性和性能要求也越高。

2. 响应时间（Response Time）：安全栅的响应时间是指从检测到危险事件发生到触发保护动作的时间。

响应时间应符合相关的标准和规定，以确保在危险情况下及时采取措施。

3. 安全距离（Safety Distance）：安全栅需要设置适当的安全距离，以保证在触发保护动作时，人员或设备能够安全地远离危险区域。

安全距离应根据具体情况和规范要求进行计算和设置。

4. 适用环境（Operating Environment）：安全栅的适用环境包括环境温度、湿度、防护等级等因素。

安全栅的参数和设计应满足相关的环境要求，以确保其正常运行和可靠性。

5. 故障诊断（Fault Diagnosis）：安全栅通常具备故障诊断功能，能够实时监测设备状态并报告故障。

参数设置应考虑故障报警的可靠性和有效性，以便及时发现和解决问题。

安全栅的参数设置和要求可能会根据不同的安全标准、规范和应用场景而有所不同。

正确的参数设置和合规性评估对于安全栅的正常运行和有效性至关重要。

建议参考相关的安全标准和规范，与相关安全专业人员或供应商进行沟通和咨询，以确保安全栅的设计和参数满足应用需求。

安全栅原理及使用介绍

安全栅原理及使用介绍安全栅是一种用于保护人们和物体不受伤害的装置，通过物理隔离或监控来防止危险事件的发生。

安全栅的原理和使用方法是保护人们免受伤害、保护物品免受损坏的关键，下面将详细介绍相关内容。

一、安全栅的原理：安全栅的原理主要有以下几个方面：1.物理隔离原理：安全栅通过物理的隔离，将人们和危险区域或设备分开，使人们无法接触到危险源。

比如，在工业设备的周围安装栏杆、护栏或围栏，可以有效地阻止人员进入危险区域，起到保护的作用。

2.电子感应原理：安全栅通常采用红外线、超声波等感应技术，可以实时检测到人体或物体的存在与否，并根据需要触发相应的报警或停机机制。

当有人或物体靠近危险区域时，安全栅会发出警报或自动停止工作，防止危险发生。

3.视觉监控原理：安全栅通常配备有摄像头、传感器等设备，可以实时监控危险区域的情况。

当有人员或物体进入危险区域时，安全栅会立即发出警报，同时将视频图像传输到监控中心，以便及时采取相应的措施。

4.定位识别原理：安全栅可以通过技术手段对人员进行定位识别，比如使用RFID技术、条码识别等。

当有人员进入危险区域时，安全栅会自动识别其身份，并根据设置的权限进行相应的控制，确保只有具备相应权限的人员才能进入危险区域。

二、安全栅的使用介绍：1.工业领域：在工业生产中，安全栅常常用于保护周边的工作人员不受设备伤害。

例如，在流水线生产中，安全栅可以用来隔离危险设备，防止工人接触到机械或电器设备，避免发生意外伤害。

此外，安全栅还可以用于限制人员进入特定区域，确保只有经过培训和授权的人员才能接近特定的设备。

2.公共场所：在公共场所，安全栅主要用于维护秩序和保护人们的安全。

例如，在机场和火车站等人员聚集的地方，可以设置安全栅来引导人流，避免人群拥堵，同时防止恐怖分子等不法分子携带危险物品进入。

另外，在游乐园和游泳池等娱乐场所，安全栅可以用来限制人员进入危险区域，防止意外事件的发生。

3.家庭和办公场所：在家庭和办公场所，安全栅通常用于保护儿童和宠物的安全。

安全栅基础知识

Ex ia, ib， Ex d , Ex p Ex e, Ex o Ex m, Ex q， Ex nL，Ex nA
本质安全型电气设备(Ex i)
本质安全设备是指其内部的所有电路都是本质安全电路的电气设备, 即该电路在标准规定条件下,产生的任何火花或热效应均不能点燃规定的爆炸性气体环境. 本质安全是基于限制电气线路中储能原理为基础的防爆技术.按本安电路使用场所和安全程度分为ia和ib两个等级. 本质安全是唯一考虑现场导线故障的保护概念.
董洪伟
库柏电气（上海）有限公司
2013年7月25日星期四
Cooper Industries: Confidential
1、防爆知识简介
爆炸三角形原理
具有潜在爆炸危险的环境产生爆炸必须具备下列三个条件：
• • •
点燃源(点燃能量） ---- 电火花、热表面等；爆炸性物质 ---助燃剂 ---可燃性物质或粉尘等；
增安型电气设备(Ex e)
增安型电气设备是一种在正常条件下不会产生电弧,火花或可能点燃爆炸性混合物的高温的设备结构上,采取措施提高安全程度 ,以避免在正常和认可的过载条件下出现这些现象的电气设备,即它是一种依靠高质量的材料,设计和装配来消除电火花或局部过热的结构技术.
典型应用为:感应电动机.照明设备.接线盒及防冻加热器等.
<故障>是指决定设备安全性的元器件的故障
本质安全是唯一考虑现场导线故障的保护概念
本质安全的等级
Ex ia
二个故障保持本质安全
Ex ib
一个故障保持本质安全
0 区,1区和2区
1区和2区
<故障>是指决定设备安全性的元器件的故障
本质安全是唯一考虑现场导

安全栅基础知识

安全栅基础知识目录一、基本概念 (2)1.1 安全栅的定义 (3)1.2 安全栅的作用 (4)二、工作原理 (4)2.1 电气隔离原理 (5)2.2 信号处理原理 (6)三、类型与结构 (7)3.1 一拖一安全栅 (8)3.2 一拖二安全栅 (9)3.3 四遥安全栅 (10)四、选型与配置 (12)4.1 选择依据 (13)4.2 配置步骤 (14)五、安装与调试 (16)5.1 安装要求 (16)5.2 调试方法 (17)六、维护与故障排除 (18)6.1 日常检查 (19)6.2 常见故障及处理 (20)七、安全规范与标准 (20)7.1 国家标准 (22)7.2 行业标准 (22)八、应用案例 (24)8.1 工业自动化领域 (25)8.2 电力系统领域 (26)九、发展趋势与展望 (27)9.1 技术创新方向 (28)9.2 市场前景分析 (29)一、基本概念也被称为安全隔离栅或者安全防护栅，在现代社会的工业、商业和家庭环境中扮演着重要的安全防护角色。

它是一种特定的设备或系统，用于阻止未经授权的人员或物体进入特定区域，同时允许授权人员安全、方便地通过。

安全栅的主要目的是确保特定区域的安全性和隐私性，防止潜在的风险和危险。

定义与功能：安全栅是一种物理障碍，用于隔离和划分区域，确保只有授权的人员和物体能够进入特定区域。

它通常配备有门禁系统、报警装置和监控设备等，以增强安全性和监控能力。

类型与结构：根据不同的应用场景和需求，安全栅有多种类型和结构。

常见的有围栏式安全栅、通道式安全栅、道路安全栅等。

它们可以是固定的也可以是移动的，可以是电子控制的也可以是机械控制的。

安全性与可靠性：安全栅的核心是其安全性和可靠性。

其设计需符合相关的安全标准，如防火、防撞击、防攀爬等，确保无法轻易被非法入侵。

安全栅还需配备报警系统和监控设备，能够在非法入侵发生时及时发出警报并通知相关人员。

应用场景：安全栅广泛应用于工业厂区、军事设施、监狱、住宅小区、公共设施等需要高度安全保障的场所。

安全栅的种类和应用

安全栅的种类和应用安全栅是一种用于保护人们的安全的装置，常用于工业设备、建筑物、交通设施等场所。

它们根据不同的应用需求和功能特点，可分为多种类型。

一、机械安全栅：1.固定式安全栅：这种安全栅是指固定在设备上，以阻挡人员接近危险区域，避免发生意外伤害。

它可以是钢制栅栏、防护围栏、护栏等。

应用场所：围绕高危设备、能源系统、危险区域等。

2.旋转门式安全栅：这种安全栅是通过旋转门或转门进行限制人员的进出，从而实现控制人员进入危险区域的目的。

它采用电子感应技术，可与设备或系统进行联动，提高安全性。

应用场所：涉及机械设备、工业生产线等。

二、电子安全栅：1.光幕式安全栅：这种安全栅通过发射红外光束形成一个屏障，当有物体进入屏障时，将触发安全栅停机，避免意外发生。

它具有高精度、高响应速度等优点。

应用场所：用于保护人员在危险区域附近操作设备时的安全，如焊接机床、激光切割设备等。

2.安全光幕：这种安全栅在光束上设置多个感应器，当有物体进入其中的光束时，便会启动安全栅。

安全光幕可以通过调整感应器的高度实现不同高度的屏障，提高了应用的灵活性。

应用场所：物流运输线、包装线等。

三、光电安全栅：光电安全栅基于光电传感技术，能够通过感应机构实时检测设备周围的人员，并及时发出安全信号，将危险源与人员隔离开来，从而保证人员的安全。

应用场所：包括生产线、机械设备等。

四、编码器安全栅：编码器安全栅通过集成编码器和位置检测系统，可实现设备的位置监控和人员的保护。

当设备运动时，如果有人靠近危险区域，将触发安全栅，保障人员的安全。

应用场所：数控机床、自动化生产线等。

除了上述几种类型外，还有多功能安全栅、安全帘等。

它们都旨在提供人员安全保护、降低事故风险，并与其他设备或系统进行联动，实现安全可靠的生产环境。

综上所述，不同类型的安全栅根据应用需求和场景不同有不同的特点和适用范围。

选择合适的安全栅种类和功能，可以为人员提供更高的安全性，降低事故风险，提高生产效率。

安全栅的基础知识详解

安全栅的基础知识详解一、安全栅的作用本质安全（IS）是仪表系统采用的防爆技术，安全栅设置在安全区域的控制室设备与危险区域的本安设备之间，传输信号或能量。

安全栅利用电路限流限压，从而约束安全区域传递能量给危险区域设备。

处于危险场所的本安设备在这样的能量下能够正常工作，但这样的能量不足以引燃爆炸环境，即使本安设备自身发生故障，也不会产生任何足以引燃的电火花或发热表面。

因此，无论是安全场所的控制室设备还是危险场所的本安设备发生故障，只要安全栅的限流限压电路正常工作，整个系统都会处于安全状态，不会产生爆炸。

二、安全栅的种类安全栅分为齐纳式安全栅和隔离式安全栅两类。

齐纳式安全栅是最早出现的安全栅。

它的核心元件是齐纳二极管，限流电阻及快速熔断丝，原理图如下图所示。

齐纳式安全栅原理图齐纳管电流简单，在现场使用时容易出现系统电源波动、干扰，导致设备损坏，并且由于其需要本安接地，因此在实际应用中较少。

隔离式安全栅不仅能够限压限流，还能电流隔离。

隔离室安全栅主要由限能单元、信号及电源隔离单元、信号处理单元组成。

隔离式安全栅原理图与齐纳式安全栅相比，隔离式安全栅在性能上大大优于齐纳式安全栅：①采取三方隔离方式，不需使用隔离式仪表；②降低危险区的仪表要求，现场不需使用隔离式仪表；③运行过程中稳定性和抗干扰能力大大增强，使整个系统的可靠性大幅提高；④有强大的信号处理能力，可以接受并处理多种信号，例如热电偶、热电阻、频率等信号；⑤为同一信号源的两台设备提供两路相互隔离的信号，并且两设备信号无干扰，同时所连接设备互相之间的电气安全绝缘性能也有所提高。

1.齐纳式安全栅齐纳式安全栅的核心元件为齐纳二极管，限流电阻及快速熔断丝。

它的原理简单、电路实现容易，价格低廉，但因由于其自身原理的缺陷使其应用中的可靠性受到很大影响，并限制了其应用范围，其原因如下：（1）安装位置必须有非常可靠的接地系统，并且该齐纳式安全栅的接地电阻必须小于1Ω，否则便失去防爆安全保护性能，显然这样的要求是十分苛刻并在实际工程应用中难以保证。

安全栅基础知识

P+F安全栅（温度）组态步骤
第三步:再次点击“Device”菜单，添加”HiD2081或 KF*-UT2-*FDT”设备，即添加所需组态的安全栅。
P+F安全栅（温度）组态步骤
第四步:右键点击“P2P RS232 FDT”的“参数 (Parameter)”选项，communication port设置为COM1。
P+F安全栅的组态
P+F安全栅
的组态主要指对
温变式安全栅的
组态，下面我们
大概了解一下，温变式安全栅组态软件的安装与组态操作。
P+F安全栅（温度）组态步骤
安装软件
插入光盘，光盘
自动运行出现下面的
画面，共有13个安装
项。点击每一项右侧
会有安装提示，根据
说明安装自己需要的软件。
注意：一般情况下，只需要安装第一项，第二项和第四项即可。
P+F安全栅（温度）组态步骤
设备组态
第一步，将 K-ADP-USB 电缆插入计算机COM 口后，在系统的“设备管理器”中会显示”K-ADPUSB-P2P”,如下图。
P+F安全栅（温度）组态步骤
第二步：打开 pactware 4.1 软件，点击 Device 菜单中添加设备(Add device)，选择“P2P RS232 FDT”点OK，添加这根数据线。
P+F安全栅的基础知识
仪表四车间
陈高科
P+F安全栅的基础知识
1.安全栅的定义
2.齐纳式安全栅
主要内容
3.隔离式安全栅 4.常用隔离式安全栅的接线 5.温变式安全栅的组态 6.安全栅的常见故障及处理方法
安全栅定义

安全栅防爆等级

安全栅防爆等级一、什么是安全栅？安全栅是一种重要的安全防护装置，广泛应用于现场控制防护以及设备、设施的安全保护。

其作用是在特定区域内形成一个电气隔离屏障，防止误操作造成事故和电器设备的过载、短路等故障，保障现场人员和设备的安全。

二、安全栅防爆等级的分类安全栅的防爆等级是指其能够承受爆炸危险区域内的爆炸压力，并防止火焰和爆炸气体进入到隔离室内导致更大的灾害。

通常将其分为以下几个等级：1.防爆等级Exd：该等级表示安全栅具有可靠的防爆性能，一旦遭受到爆炸危险区域内的爆炸冲击波、光波等影响，能够在不损坏芯片的情况下，将这些影响隔离在隔离室外，从而确保安全栅本身的完好性。

2.防爆等级Exia：该等级是一种较低的防爆等级，表示安全栅在爆炸危险区域内只能承受较小的爆炸压力，并具有无火花、无热点等感应性能，以避免火花和高温使爆炸气体爆炸。

3.防爆等级EXib：该等级比EXia等级要低，表示安全栅仅能够承受较小的爆炸压力，具有无火花、无热点等安全性能。

三、相关标准安全栅防爆等级的划分与标准相关，常见的标准包括：1.中国国家标准GB3836.1-2010：该标准是在国际标准基础上制定的，适用于含有易燃气体或蒸汽、粉尘的爆炸危险区域内，电气设备的选择、安装以及操作运行时的安全要求。

2.国际标准IEC60079-0：该标准适用于化学品工业、石油行业等含易燃气体、液体或粉尘的危险场所，防护性能措施的标准，是德国、美国等国家制定的安全标准。

四、如何选择安全栅？在选择安全栅时，需要根据具体的使用需求，选择相应防护等级的产品，同时还需考虑安全栅的使用环境和性能要求等因素。

一般来说，对于广大的普通用户来说，选择Exd等级的产品能够满足大多数的使用需求。

总的来说，安全栅的防爆等级是评价其安全性的重要指标，了解和掌握安全栅的防爆等级及相关标准，能够帮助用户更好地选择和应用安全栅,保证现场设备和人员的安全。

安全栅基础知识

齐纳式安全栅
1
工作原理：利用齐纳二极管进行限流和隔离
优点：抗干扰能力强，
3
可靠性高
2
特点：成本低，安装方便，应用广泛
缺点：功耗较大，需
4
要定期维护和更换
隔离式安全栅
隔离式安全栅是一种将危险区域与安全区域隔离开的安全装置。
01
隔离式安全栅的主要功能是防止危险区域的能量传递到安全区域，保障人员的安全。
04
防止设备漏电：安全栅可以检测设备漏电情况，及时切断电源，防止设备漏电损坏。
防止危险
01
安全栅的作用：防止危险能量进入危险区域
02
安全栅的类型：电气隔离式、光电隔离式、电磁隔离式等
03
安全栅的应用：石油化工、电力、冶金、机械制造等行业
04
安全栅的选型：根据现场环境和设备要求选择合适的安全栅类型和规格
02
定期检查安全栅的接地是否可靠
06
定期检查安全栅的防雷功能是否正常
03
定期检查安全栅的电源是否正常
07
定期检查安全栅的散热功能是否正常
04
定期检查安全栅的指示灯是否正常
常见问题及处理
安全栅安装位置不当：应安装在安全
区域，避免直接接 1
应用场景选择合适的
安全栅类型，如本安型、隔爆型等。
1
安全栅的认证：选
4
择具有相关认证的
安全栅，如CE、UL
等。
安全栅的防护等级：
根据实际需求选择
2
合适的防护等级，
如IP20、IP54等。
3
安全栅的输入输出：
根据实际需求选择合

信号安全栅简介及基础知识

信号安全栅简介及基础知识Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】第一部分安全栅的基本知识本安型安全栅介绍本安型安全栅应用在本安防爆系统的设计中，它是安装于安全场所并含有本安电路和非本安电路的装置，电路中通过限流和限压电路限制了送往现场本安回路的能量，从而防止非本安电路的危险能量串入本安电路，它在本安防爆系统中称为关联设备[见术语解释]，是本安系统的重要组成部分。

由于安全栅被设计为介于现场设备与控制室设备之间的一个限制能量的接口，因此无论控制室设备处于正常或故障状态，安全栅都能确保通过它传送给现场设备的能量是本质安全的。

中国国家仪器仪表防爆安全监督站是中华人民共和国地区监督生产安全防爆产品的权威机构，对本安型安全栅产品有着严格、科学、详细的规定，只有通过该监督站认证的企业及其所开发生产的产品才具备符合标准的安全性能，否则可能会给使用方的设备、人员和生产造成无可估量的损害。

术语解释：关联设备一种安装在安全场所，本安电气设备与非本安电气设备之间的相连的电气设备。

安装位置安全栅安装于安全场所，接收来自危险区的信号,输出安全信号到安全区或危险区. 安全栅的结构形式常见的安全栅结构形式分为齐纳式和隔离式.齐纳式安全栅结构原理:电路中采用快速熔断器、限流电阻或限压二极管以对输入的电能量进行限制，从而保证输出到危险区的能量。

它的原理简单、电路实现容易，价格低廉，但因由于其自身原理的缺陷使其应用中的可靠性受到很大影响，并限制了其应用范围，其原因如下：1、安装位置必须有非常可靠的接地系统，并且该齐纳式安全栅的接地电阻必须小于1Ω，否则便失去防爆安全保护性能，显然这样的要求是十分苛刻并在实际工程应用中难以保证。

2、要求来自危险区的现场仪表必须是隔离型，否则通过齐纳式安全栅的接地端子与大地相接后信号无法正确传送，并且由于信号接地，直接降低信号抗干扰能力，影响系统稳定性。

安全栅应用的七个知识点

安全栅应用的七个知识点安全栅应用的七个知识点1、常用的防爆形式有哪些？分别适合哪些情况？根据IEC标准,爆炸性气体危险场所可分为0区,1区和2区.所谓0区是指在正常情况下,爆炸性气体混合物连续地或长时期地存在的场所;1区是指在正常情况下,爆炸性气体混合物有可能出现的场所；2区是指在正常情况下,爆炸性气体不可能出现或即使出现也只是短时间存在的场所.因此,0区是最危险的场所,对0区的防爆要求也是最为严格的必须要求达到本质安全型ia级.1区比0区要求相对要弱,可以是本质安全型(ia与ib均可),还可以是隔爆型,可以是增安型,还有几种不常用,但也可以做为1区的防爆,分别是:正压型、充油型、充沙型、浇封气密型。

除此以外，还可以是专门设计的防爆型式。

针对2区，可以是防爆要求最弱的无火花型，当然，满足0区和1区防爆要求的防爆型式都可以拿来用。

有一点需要注意的是：不管什么型式的设备，均需国家防爆检测部门的核证，取得防爆证书，方可使用。

2、在什么时候我需要采用本安系统？针对于防爆性气体的防爆型式有多种分别可以用0区，1区和2区来去分。

0区防爆的要求是最严格的，它只允许使用本安型式。

在1区和2区，如果能使用本安型式也是再好不过的了。

另外，本安型式构成简单，对现场设备不需要采取过多达到防护措施（还需要防爆证书），这对如热电阻，开关等“简单设备”来讲，本安型式的优点尤为明显。

因此，本安系统目前被人们接受和喜爱。

安全栅作为本安系统关键组成部件，越来越被人所关注。

随着国内的联合取证慢慢被国际流行的参量取证所取代，工程师对安全栅的直接选型成为了可能。

这也间接的加速了本安系统在国内的应用。

3.安全栅是靠什么来防爆的？本安系统在国内越来越受人关注，作为其主要构成部件的安全栅也被人们所认识。

那么，安全栅是靠什么来防爆的呢？控制能量，控制能量是安全栅防爆的法宝，不管是齐纳安全栅还是隔离式安全栅都是通过控制能量来达到防爆规定的要求的。

安全栅的基础知识详解

安全栅的基础知识详解目录一、安全栅概述 (2)二、安全栅的分类 (2)1. 物理安全栅 (4)2. 逻辑安全栅 (5)三、安全栅的功能特点 (6)1. 防护功能 (7)2. 控制功能 (9)3. 报警功能 (9)四、安全栅基础知识详解 (11)1. 安全栅的构成 (12)2. 安全栅的工作原理 (13)3. 安全栅的安装与配置 (14)五、安全栅的应用场景 (15)1. 网络安全领域的应用 (16)2. 数据安全领域的应用 (18)3. 物联网领域的应用 (19)六、安全栅的发展趋势与挑战 (20)1. 安全栅的发展趋势 (21)2. 安全栅面临的挑战与应对策略 (23)七、安全栅的选型与维护 (24)1. 选型指南 (25)2. 维护保养方法 (26)八、安全栅法律法规及合规性 (28)1. 相关法律法规介绍 (29)2. 合规性建议与注意事项 (30)九、案例分析与实践应用 (31)1. 成功案例介绍与分析 (33)2. 实践应用中的注意事项与经验分享 (34)十、总结与展望 (35)一、安全栅概述安全栅是一种用于工业自动化领域的设备，其主要功能是确保在危险环境中工作的设备的安全性。

它通过隔离、转换和限制电流、电压和频率等参数，将潜在的危险能量降到最低，从而保护操作人员和周围环境免受伤害。

安全栅按照工作原理和应用场景的不同，可以分为多种类型，如气体安全栅、液体安全栅、电磁屏蔽安全栅等。

这些安全栅通常由输入电路、隔离电路、限流限压电路、信号处理电路和保护电路等部分组成。

在工业自动化系统中，安全栅扮演着至关重要的角色。

它能够确保控制系统与危险环境之间的有效隔离，防止因误操作或设备故障导致的事故发生。

安全栅还可以提供必要的信号处理和保护功能，以确保控制系统在各种恶劣环境下都能稳定、可靠地运行。

安全栅作为一种重要的工业安全设备，为工业自动化系统的安全、高效运行提供了有力保障。

了解和掌握安全栅的基础知识对于从事工业自动化领域工作的人员来说具有重要意义。

安全栅知识

5V之间的转换，也有将频率，电位器等特殊信号转换为标准信号。
• 信号分配。可以实现一进二出功能，对于频率信号可以实现一路信号进，一路输出4-20mA信号，一路输出频率信号。
• 报警设定，隔离栅和报警设定器合二为一，简化了系统配置。 • DIN导轨安装。具有安装拆卸方便，同时与其他品牌具有互换性。 • 可插拔接线端子。 • 轨道供电方式。减少配线，方便简单实现供电冗余功能。
常用有源隔离栅
• KFD2-STC1-EX1 单通道有源4-20mA信号输入控制系统。（输入） • KFD2-STV1-EX1 单通道有源1-5V信号输入控制系统。（输入） • KFD2-STC3-EX1 单通道有源4-20mA信号输入控制系统。（输入） • KFD2-STV3-EX1 单通道有源1-5V信号输入控制系统。（输入） • KFD2-STC4-EX2 双通道有源4-20mA信号输入控制系统。（输入） • KFD2-STV4-EX2-1 双通道有源1-5V信号输入控制系统。（输入） • KFD2-STC4-EX1 单通道有源4-20mA信号输入控制系统。（输入） • KFD2-STV4-EX1.20-1 一进二出有源1-5V信号输入控制系统。（输入） • KFD2-STC4-EX1.20 一进二出有源4-20mA信号输入控制系统。（输入） • KFD2-CD-EX1.32 单通道控制系统输出4-20mA。（输出） • KFD2-CD-EX1.32-3 单通道控制系统输出1-5V。（输出） • KFD2-CD-EX1.32-8 单通道控制系统输出0-10V。（输出） • KFD2-VR-EX1.50m单通道mV信号进控制系统。±50mV （热偶输入） • KFD2-UT-EX1单通道有源4-20mA进控制系统。（热阻热偶输入） • KFD2-UT-EX1-1单通道有源1-5V进控制系统。（热阻热偶输入，热偶信号需配置冷端补偿器） • KFD2-SR2-EX1.W 数字量输入，接受干接点。单通道 • KFD2-SR2-EX1.W .LB数字量输入，接受干接点，单通道。一进二出。 • KFD2-EB2 电源模块。每台配电容量为4A。最多可为49台导轨安全栅供电。一般为24台安全栅供电。 • KFD2-EB.R2A.B 冗余电源模块。每台配电容量为2A，为23台安全栅供电。

安全栅

安全栅的详细资料介绍以及常用安全栅的相同点安全栅的资料介绍一、性能特点SBPA智能配电器是一种采用全新设计理念的高性能、高可靠性仪表，采用先进的单片微机作主机，智能化数字化设计，配电输出24VDC电源，为两线或三线制现场变送器提供电源回路，测量该变送器输出的电流信号，隔离输出一路或双路相互隔离的电流或电压信号，以供后接仪表、DCS、PLC等系统使用。

可广泛应用于石油、化工、电力、冶金、航空、船舶、食品等工业和科研领域。

主要特点：l 可编程智能信号输入方式，兼容各种信号类型；l 数字抗干扰，有效抑制工业现场干扰信号；l 无电位器等可调部件，长期保证输出准确度；l 环境温度、测量零点自动补偿；l 可单路或双路输出，既可输出电流也可输出电压。

l 输入／输出1／输出2／电源之间相互隔离；l SMT表贴工艺，模块化结构，通用DIN导轨安装；二、主要技术指标1、输入信号：4～20mADC、0～10mADC；2、输出信号：单路或双路隔离输出：4～20mADC、0～10mADC、0～5VDC、1～5VDC、0～10VDC；3、精度：±0.2%×F.S；4、配电输出电压：24VDC；空载时不高于28V,满载时不低于22V;5、电源：直流24VDC，允许范围：18～30VDC；交流220V AC，允许范围：95～265V AC；6、温度漂移：0.02%F.S／℃；7、稳定性：在12个月内输出变化≤0.2%；8、绝缘（隔离）强度：输入／输出1／输出2／电源之间，不小于1500V AC；9、绝缘阻抗（输入／输出1／输出2／电源之间）：不小于100MΩ；10、输入阻抗：电流输入100Ω；11、输出阻抗：电流输出时：4～20mA≤550Ω；0～10mA≤1KΩ；;电压输出时：≥250Ω；12、输入信号断线时的输出状态：大于满输出的5%，同时面板“Break”断线报警灯以0.5Hz 的频度闪烁。

13、使用条件：安装位置不得有强烈的机械振动、冲击，以及来自信号端、电源端及空间的大电流、火花等电磁感应的影响，空气中不得有对金属、塑料件起腐蚀作用的气体。

安全栅

温度变送器
安全栅
一、概念
二、作用三、种类
四、应用
一、概念
安全栅是接在本质安全电路和非本质安全电
路之间。将供给本质安全电路的电压或电流限制在一定安全范围内的装置。
二、作用
安全栅的作用是安装于安全场所，接收来自
ቤተ መጻሕፍቲ ባይዱ
危险区的信号,输出安全信号到安全区或危险区。由于安全栅被设计为介于现场设备与控制室设备之间的一个限制能量的接口，因此无论控制室设备处于正常或故障状态，安全栅都能确保通过它传送给现场设备的能量是本质安全的。
1.检查电源输入端子线路连接是否错误或有松动； 2.电源输入电压过低，无法为后续电路提供工作电源； 3.电源正负极接反； 4.电源电压过高导致内部电源变频器损坏； 5.检查电源输入接线端子是否到位和紧固。信号输入/输出不正常： 1.信号输入/输出端子连接错误； 2.信号端子松动； 3.实际输入信号类型与安全栅输入信号类型不一致。
安全栅的安装顺序
断开非本安端接线断开本安端接线断开接地线处理裸露接线取下安全栅接线时按照此相反顺序
讲课完毕
谢谢
隔离式安全栅
采用了将输入、输出以及电源三方之间相
互电气隔离的电路结构，同时符合本安型限制能量的要求。由于采用了三方隔离方式，因此无需系统接地线路，给设计及现场施工带来极大方便。由于信号线路无需共地，使得检测和控制回路信号的稳定性和抗干扰能力大大增强，从而提高了整个系统的可靠性。
交流电压变送器

交流电压变送器是由电压互感器、精密整流滤波、及 VI转换电路所组成。电压互感器把0V～100V的交流电压变为所需要的交流电压信号。精密整流电路把交流电压信号放大并整流为相对稳定直流电电压。之后，VI转换器又将稳定的直流电压信号转变为恒定成比例的电流输出。最终目的是将有效值为0V～100V交流电转换为 4mA～20mA直流电流输出（≤200Ω负载）。

信号安全栅简介及基础知识

信号安全栅简介及基础知识第一部分安全栅的基本知识本安型安全栅介绍本安型安全栅应用在本安防爆系统的设计中，它是安装于安全场所并含有本安电路和非本安电路的装置，电路中通过限流和限压电路限制了送往现场本安回路的能量，从而防止非本安电路的危险能量串入本安电路，它在本安防爆系统中称为关联设备[见术语解释]，是本安系统的重要组成部分。

术语解释：关联设备一种安装在安全场所，本安电气设备与非本安电气设备之间的相连的电气设备。

3、齐纳式安全栅对电源影响较大，同时也易因电源的波动而造成齐纳式安全栅的损坏。

隔离式安全栅采用了将输入、输出以及电源三方之间相互电气隔离的电路结构，同时符合本安型限制能量的要求。

安全栅基本知识

1、什么是本安本安是本质安全(intrinsicaly safe)的缩写，顾名思义就是从根本上防爆。

2、本安隔爆安全栅的作用本安隔爆安全栅，它通过限制通往非防爆场所的电压和电流，使电路产生火花时的能量不至于引起爆炸性混合气体爆炸。

3、实现一个安全防爆的控制回路的条件如果要实现一个安全防爆的控制回路，必须具备两个条件：一必须采用安全栅。

二现场仪表必须是防爆型仪表。

只有两者都具备了才算是安全防爆的控制回路。

对于现场隔爆的方案，它只是针对表头内部，并没有从本质上防爆，因此这种方法在防爆要求高的地方不被采用。

大多数石化企业都采用安全防爆控制回路。

4、防爆的分类防爆分现场隔爆与本安隔爆现场隔爆仅仅是把危险控制仪表腔里面而本安隔爆是需要控制去现场的能量需要加安全栅5、本安型安全栅介绍本安型安全栅应用在本安防爆系统的设计中，它是安装于安全场所并含有本安电路和非本安电路的装置，电路中通过限流和限压电路限制了送往现场本安回路的能量，从而防止非本安电路的危险能量串入本安电路，它在本安防爆系统中称为关联设备[一种安装在安全场所，本安电气设备与非本安电气设备之间的相连的电气设备]，是本安系统的重要组成部分。

6、安全栅的结构形式常见的安全栅结构形式分为齐纳式和隔离式.7、齐纳式安全栅电路中采用快速熔断器、限流电阻或限压二极管以对输入的电能量进行限制，从而保证输出到危险区的能量。

它的原理简单、电路实现容易，价格低廉，但因由于其自身原理的缺陷使其应用中的可靠性受到很大影响，并限制了其应用范围，其原因如下：1）、安装位置必须有非常可靠的接地系统，并且该齐纳式安全栅的接地电阻必须小于1Ω，否则便失去防爆安全保护性能，显然这样的要求是十分苛刻并在实际工程应用中难以保证。

2）、要求来自危险区的现场仪表必须是隔离型，否则通过齐纳式安全栅的接地端子与大地相接后信号无法正确传送，并且由于信号接地，直接降低信号抗干扰能力，影响系统稳定性。

安全栅及其相关基础知识及应用

隔离栅通常由回路限能单元、电流隔离单元和信号处理单元三部
分组成。
安全区（控制室、机柜间）
危险区（易燃易爆现场）
使用本质安全仪表
2018/8/23
中原油田分公司天然气产销厂
8
一、安全栅相关基础知识安全栅的分类：齐纳式安全栅、隔离式安全栅隔离式安全栅：
回路限能单元中最核心的电路为安全栅基本限能电路。此外，
对原系统结构要求改动的地方比较少。 2、齐纳安全栅由于无信号的转变，相当于多了两个限流电阻接入电路，对原信号精度也没有影响。
2018/8/23
中原油田分公司天然气产销厂
5
一、安全栅相关基础知识安全栅的分类：齐纳式安全栅、隔离式安全栅齐纳式安全栅缺点：
1．必须有非常可靠的接地系统，接地电阻必须小于1Ω，实际工
1、输入、输出以及电源三方隔离方式，因此无需系统接地线路，给设计及现场施工带来极大方便。 2、对危险区的仪表要求大幅度降低，现场无需采用隔离式仪表，不需要本安接地。 3、隔离式安全栅有较强的信号处理能力。如开关量输入状态控制、mV、Pt100变为4～20mA等等。这样给现场仪表和控制系统的应用提供了更大的方便、合理和有效。 4、选用一进二出隔离式安全栅可输出两路相互隔离的信号，时，可以提供给使用同一信号源给DCS和SCS两个系统使用，有效地将两个系统隔离开来，避免系统之间互相影响。
核心元件为齐纳二极管，限流电阻及快速熔断丝。
电路中采用快速熔断器、限流电阻或限压二极到危险区的能量。
2018/8/23
中原油田分公司天然气产销厂
3
一、安全栅相关基础知识安全栅的分类：齐纳式安全栅、隔离式安全栅齐纳式安全栅：
核心元件为齐纳管，限流电阻及快速熔断丝。
