JDG钢导管\KBG钢导管\薄壁穿线管介绍一、JDG钢导管采用优质Q235冷轧带钢经高频焊接一次成型，双面镀锌保护，壁厚均匀，焊缝光滑，圆度高，端口平滑无毛刺。

使用配套专用工具可弯角，不变型，不断裂。

一般定长4米，标准型壁厚1.60mm，其它型壁厚1.20mm,明暗均可使用。

规格六种：Ø16，Ø20，Ø25，Ø32，Ø40，Ø50。

一、技术标准JDG钢导管系列产品根据国家标准《电气安装用导管特殊要求》（GB/―93 GB/―92) 技术标准符合GB/50258-96，并参照英国标准BS4568―1790金属电线管和配件的技术规范，产品经中国电工产品认证委员会广州电器附件检测站检测，各项性能指标均已达到或超过国家标准，已获《型式认可证书》。

二、选材精良JDG钢导管及系列产品均采用北京首钢公司生产的优质冷轧钢，经精密加工而成，双面镀锌,既美观，又有良好的防腐性能。

三、适应范围广JDG钢导管明敷暗敷均可适用，适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能化写字楼的综合布线系统。

四、施工简便无需焊机和套丝设备，也不需做跨接地线，无须刷漆，省却了传统熔焊和套丝等复杂的施工工序。

只需将直管对接头连接管与管，螺纹盒接头连接管与接线盒，定位后用专用工具拧紧专用螺钉（拧断）与接线盒连接处用锁母紧定即可。

管路转弯处用弯管器可现场弯曲相应的弧度。

五、性能优越JDG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。

六、工程验收JDG导管已形成行业（CECS）规范，施工验收遵照中国工程建设标准化协会所制定的CECS120：2000套接紧定式钢导管电线管路施工及验收规程，进行工程验收。

七、价格便宜价格相对低廉是JDG的一个突出优点。

以100米为评估单元与其它同类产品比较，JDG具有附件少，材料及施工成本低等优点。

施工工艺及连接示意图一、管与管连接先把钢导管与直管对接头（螺纹盒接头带紧定螺钉一端）插紧定位后用v1.0 可编辑可修改专用工具持续拧紧紧定螺钉，直至拧断“脖颈”，使钢导管与直管对接头成一整体即达到连接要求，无须再做跨接地线。

二、管与盒连接旋下螺纹管接头的爪形锁母，并置于接线盒内壁面，用专用工具使根母与六角锁母里外夹紧接线盒即可，无须再做跨接地线。

JDG 钢导管施工连接示意图附件二、KBG钢导管KBG系列钢导管采用优质管材加工而成，双面镀锌保护。

是针对电线管、焊接钢管管材在作绝缘电线保护管的敷设工程中施工复杂的状况而研制，具有较好的技术经济性能。

1 ．重量轻：在保证管材的一定强度条件下，降低了管壁的厚度，使管材从而使施工安装、装卸搬运带来了很大的方便。

2．价格便宜：管壁由薄壁代替厚壁，节省了钢材，使管材单位长度的价格大幅度下降，从而降低了工程价。

3．施工简便：管材的套接方式以新颖的扣压连接取代了传统的螺纹连接或焊接施工，而且无须再做跨接，即可保证管壁有良好的导电性。

省去了多种施工设备和施工环节，简化了施工，提高了工效。

既加快了施工进度又节省了施工费用。

4. 安全施工：管材的施工无需焊接设备，使施工现场无明火，杜绝了火灾隐患，确保了施工现场的安全施工。

5. 产品配件齐全：除直管外有配套的直管套接接头，有与接线盒、配电箱壳固定的特殊螺纹管接头，还有四倍或六倍弯曲半径的90°接头。

另外有供施工用的专用工具扣压器和弯管器。

JDG钢导管\KBG钢导管\薄壁穿线管介绍套接扣压式薄壁钢导管的应用概述套接扣压式薄壁钢导管（以下简称KBG管）管材，是近年来开发用于低压布线工程绝缘电线保护管的，是针对电线管、焊接钢管管材在作绝缘电线保护管的敷设工程中施工复杂的状况而研制，具有较好的技术经济性能，被建设部列为“1997 年科技成果重点推广项目”。

KBG管的推出是建筑电气线路敷设的一项重大革新。

KBG管以其技术先进、结构合理、施工方便等特点，已广泛运用在全国各地的工程项目中，并得到一致的好评。

KBG管的优点是：1 ．重量轻：在保证管材的一定强度条件下，降低了管壁的厚度，使管材单位长度的重量大大减小，仅为电线管的；为焊接钢管的。

即电线管为它的～倍；焊接钢管为它的～倍，从而使施工安装、装卸搬运带来了很大的方便。

2．价格便宜：管壁由薄壁代替厚壁，节省了钢材，使管材单位长度的价格大幅度下降，从而降低了工程造价。

3．施工简便：管材的套接方式以新颖的扣压连接取代了传统的螺纹连接或焊接施工，而且无须再做跨接，即可保证管壁有良好的导电性。

省去了多种施工设备和施工环节，简化了施工，提高4~6倍工效。

既加快了施工进度又节省了施工费用。

4. 安全施工：管材的施工无需焊接设备，使施工现场无明火，杜绝了火灾隐患，确保了施工现场的安全施工。

5. 产品配件齐全：除直管外有配套的直管套接接头，有与接线盒、配电箱壳固定的特殊螺纹管接头，还有四倍或六倍弯曲半径的90o弯管接头。

另外有供施工用的专用工具扣压器和弯管器。

套接扣压式薄壁钢导管（KBG）管的技术参数详见表一，导管及配件规格详见附录。

KBG管与其它金属管材的重量比较和施工比较详见表二、表三。

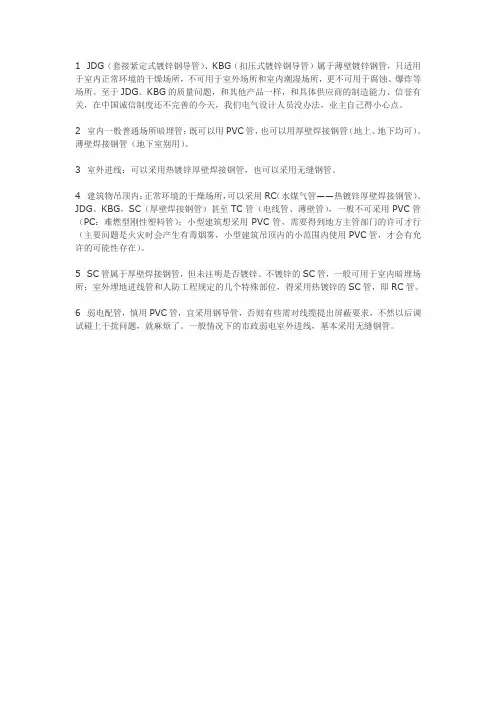

设计应用1. 使用范围：（1）用于室内正常环境和在高温、多尘、有震动及有火灾危险的场所。

也可在潮湿的场所使用。

不得在特别潮湿，有酸、碱、盐腐蚀和有爆炸危险的场所使用。

（2）使用环境温度为-15℃～+40℃。

2. 导线的载流量可按导线穿钢管时的导体长期允许载流量选择导线的截面积。

3. 在TN-C-S或TN-S系统中，管内应增设一根PE线，其截面积应满足《低压配电设计规范》的要求。

4. 管径选择（最小管径）：（1）强电线路：a. 三根及以上导线同穿一根保护管时，导线的总面积应小于保护管内截面积的40%；两根导线同穿一根保护管时，管内径不应小于两根导线直径之和的倍；当多根不同截面的导线同穿一根保护管时，可按下式选择保护管管径。

≥n1s1+n2s2+……或≥n1d12+n2d22+……S：保护管内孔截面积（mm2）s1、s2……：不同截面导线的最大截面积（mm2）n1、n2……:不同截面的导线根数D: 保护管内径（mm）d1、d2……不同截面导线的外直径（mm）b. 作电缆保护管时，其内径应大于电缆外径的倍。

c. 在下列情况时，保护管应加设中间接线盒，箱或管径放大一级。

直管长度超过30米。

管子一个弯曲（90o～105o）时，长度超过20米。

管子二个弯曲（90o～105o）时，长度超过15米。

管子三个弯曲（90o～105o）时，长度超过8米。

每两个120o、135o、或150o的弯相当于一个（90o～105o）的弯。

绝缘电线最小穿管管径选择详见表四、五、六。

（2）弱电线路：a. 选用绞合型导线时，导线束的总截面积应小于管内截面积的20~25%。

b. 选用平行型导线时，导线束的总截面积应小于管内截面积的25~30%。

c. 作电缆保护管时，直线管路的管径利用率一般为50~60%，弯管路的管径利用率一般为40~50%。

弱电线路最小穿管管径选择详见表七、八、九、十。

5. 不同电压及不同回路的线路，一般不应穿同一根管内，但下列情况可以除外。

（1）电压为65伏及以下的回路。

（2）同一设备或同一流水作业线设备的电力回路和控制回路。

（3）照明花灯的所有回路。

（4）同类照明的几个回路，但管内绝缘线根数不超过8根。

6.注：1. 表内有括号者为在管道下边的数据。

2. 在达不到表中距离时，应采取下列措施。

（1）蒸汽管：在管外包隔热层后，上下平行净距可减到200mm，交叉距离须考虑便于维修。

但管线周围温度应经常在35℃以下。

（2）暖、热水管：包隔热层。

3. 与上下、水管同侧时，管宜敷设在上、下水管的上面。

7．KBG电线管路垂直敷设时，管内绝缘电线截面为35 mm2及以下，长度每超过30m，应增设固定用的拉线盒。

8. KBG电线管路明敷时，管的弯曲半径不应小于管外径的6倍；当有两个接线盒间只有一个弯曲时，其弯曲半径不应小于管外径的4倍。

9. KBG电线管路暗敷时，其弯曲半径不应小于管外径的6倍；埋入混凝土内平面敷设时，其弯曲半径不应小于管外径的10倍。

10. KBG电线管路连接处的扣压点位置，应在连接处中心。

扣压后，接口的缝隙，应采用封堵措施，可采用导电胶（电力复合脂）封堵，或用胶带纸封包。

11. KBG电线管路的连接处可不设置跨接线，管路壁不应作PE线。

施工及验收由于KBG管是一种新型管材,已有的施工及验收规范中未涉及到该管的有关施工及验收问题。

为使KBG管的施工及验收规范化,中国工程建设标准化协会电气工程委员会配电网分委员会会同有关单位编制了《套接扣压式薄壁钢导管电线管路施工及验收规范》，（简称规范）已由中国工程建设标准化协会批准设施，编号为“CECS100：98”。

现将有关部分摘录如下，以便在工程设计施工中，按此规范执行。

1. KBG管电线管路，不宜穿过建筑物、构筑物或设备的基础。

当必须穿过时，应另设保护管或采取其它措施。

2. KBG管电线管路，经过建筑物的沉降缝或伸缩缝处，应装设两端固定的补偿装置。

3. KBG管电线管路敷设及管内穿线的施工及验收，除应符合本规范的规定外，尚应符合国家现行的有关规范的规定。

4. KBG管电线管路弯曲处敷设，不应有折皱、凹陷、裂纹等缺陷，其管材弯扁程度不应大于管外径的10%。

5. KBG管电线管路明敷设时，支架、吊架的规格，当设计无要求时，不应小于下列规定：1）圆钢：直径6mm。

2）扁钢：30 mm×3 mm。

3）角钢：25 mm×25 mm×3 mm。

4）埋注支架应有燕尾，埋入深度不应小于80 mm。

6. KBG管电线管路水平或垂直明敷设时，其水平或垂直安装的允许偏差为‰。

全长偏差不应大于管内径的1/2。

7. KBG管电线管路明敷设时，排列应整齐，固定点牢固、间距均匀，其最大间距应符合下表的规定：固定点间的最大距离敷设方式管的直径（mm）16~2025~3240吊架、支架或沿墙敷设固定点间的最大距离（m）注：敷设在吊顶内的电线管路，当管径为Φ16~20时，固定点间距可增大到1.5m为宜。

8. KBG管电线管路明敷设时,其固定点所采用器材与终端、弯头中点、电气器具或盒（箱）边缘的距离，宜为150～300mm。

9. KBG管电线管路埋入墙体或混凝土内时，管路与墙体或混凝土表面净距不应小于15mm。

10. KBG管电线管路暗敷设时，管路固定点应牢固，且应符合下列规定：（1）敷设在钢筋混凝土墙及楼板内的管路与钢筋绑扎固定，固定点间距不应大于1000mm；（2）敷设在砖墙、砌体墙内的管路，剔槽宽度，不应大于管外径5mm。

固定点间距，不应大于1000mm；（3）敷设在预制圆孔板上的管路平顺，紧贴板面，固定点间距不应大于1000mm。
