光端机组网的解决方案

关于光端机常见故障及解决方案

关于光端机常见故障及解决方案光端机是光纤传输中的重要设备之一，负责将光纤的光信号转换成电信号，或将电信号转换成光信号，实现光纤网络的无缝传输。

然而，光端机在长时间使用过程中可能会遇到一些故障。

下面介绍一些常见的光端机故障及解决方案。

1.光端机无法正常开机2.光纤连接故障光纤连接故障可能是由于接口损坏、光纤插接不牢固等原因造成的。

解决方案是首先检查接口是否损坏，如果存在损坏，需要更换新的光纤接口。

另外，还需要检查光纤是否插接牢固，如果松动，需要重新插接。

如果问题仍然存在，可以尝试更换一根新的光纤来排除问题。

3.光端机无法正常传输数据光端机无法传输数据可能是由于光模块故障、光纤断裂或者其他硬件故障引起的。

解决方案是首先检查光模块是否损坏，如果存在损坏，需要更换新的光模块。

然后，检查光纤是否有断裂或划伤的情况，如果有，需要更换光纤。

另外，还需要检查其他硬件设备是否正常工作，如果存在故障，需要进行修复或更换。

4.光端机无法连接至网络光端机无法连接至网络可能是由于网线故障、网口故障或者网络设置问题引起的。

解决方案是首先检查网线是否损坏，可以尝试使用其他可靠的网线进行测试。

然后，检查网口是否正常工作，如果存在故障，可以尝试更换新的网口。

最后，检查网络设置是否正确，如IP地址、子网掩码等，确保设置正确。

5.光端机信号弱或者丢失光端机信号弱或者丢失通常是由于光纤老化、光衰减器损坏或者距离过远引起的。

解决方案是首先检查光纤是否老化，如有老化现象，需要更换新的光纤。

然后，检查光衰减器是否损坏，如果损坏，需要更换合适的光衰减器。

最后，需要检查光纤传输距离是否超过了设备的传输限制，如果超过，需要增加光纤放大器或重新布线。

总结起来，光端机常见故障及解决方案主要包括电源问题、光纤连接问题、数据传输问题、网络连接问题以及信号问题。

为了保证光端机的正常工作，我们需要定期检查设备的状态，及时维修或更换故障部件，并合理布线，确保光纤传输距离和信号强度符合设备要求。

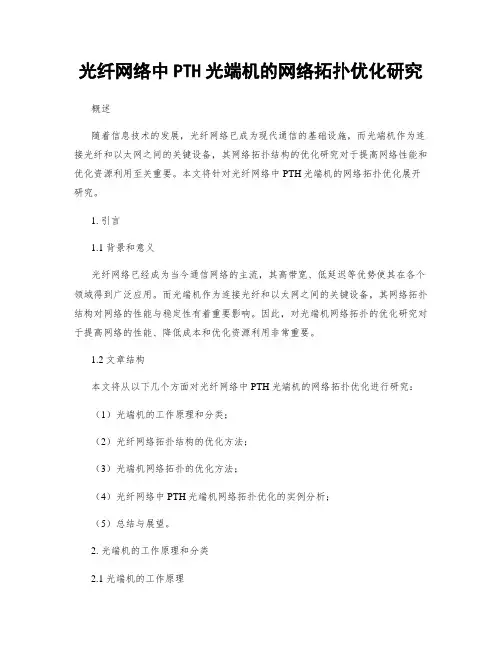

光纤网络中PTH光端机的网络拓扑优化研究

光纤网络中PTH光端机的网络拓扑优化研究概述随着信息技术的发展，光纤网络已成为现代通信的基础设施，而光端机作为连接光纤和以太网之间的关键设备，其网络拓扑结构的优化研究对于提高网络性能和优化资源利用至关重要。

本文将针对光纤网络中PTH光端机的网络拓扑优化展开研究。

1. 引言1.1 背景和意义光纤网络已经成为当今通信网络的主流，其高带宽、低延迟等优势使其在各个领域得到广泛应用。

而光端机作为连接光纤和以太网之间的关键设备，其网络拓扑结构对网络的性能与稳定性有着重要影响。

因此，对光端机网络拓扑的优化研究对于提高网络的性能、降低成本和优化资源利用非常重要。

1.2 文章结构本文将从以下几个方面对光纤网络中PTH光端机的网络拓扑优化进行研究：（1）光端机的工作原理和分类；（2）光纤网络拓扑结构的优化方法；（3）光端机网络拓扑的优化方法；（4）光纤网络中PTH光端机网络拓扑优化的实例分析；（5）总结与展望。

2. 光端机的工作原理和分类2.1 光端机的工作原理光端机是一种将光纤和以太网相连接的设备，主要用于光纤信号和以太网信号的转换与传输。

光端机通过光电转换和电光转换两个过程实现信号的转换，既能实现光纤之间的连接，也能实现和以太网的连接，实现了不同网络之间的互联互通。

2.2 光端机的分类根据光纤和以太网接口的不同，光端机可以分为单模光端机和多模光端机。

单模光端机适用于单模光纤的接口，多模光端机适用于多模光纤的接口。

根据光电转换和电光转换的方式，光端机可分为直流耦联光端机和交流耦联光端机。

3. 光纤网络拓扑结构的优化方法3.1 光纤网络的常见拓扑结构光纤网络的常见拓扑结构包括星型结构、环形结构和混合结构等。

不同的拓扑结构适用于不同的场景，并且在不同的拓扑结构中存在着不同的优化问题。

3.2 光纤网络拓扑结构的优化方法在光纤网络中，拓扑结构的优化可以通过增加冗余链路、优化节点部署以及选择合适的网络拓扑结构等方式来实现。

光缆网络监测系统工程组网建议方案.

XX地区二次变线路光缆网络监测系统工程组网建议方案一、前言随着电力系统通信需求的快速发展，光纤网络得到了广泛的应用，网络的复杂性日益提高，光纤物理网络的管理、维护工作日益繁重，如何实现物理网络资源的有效管理？如何确保光纤网络的正常运转，及时发现网络中的障碍和隐患？如何加强光纤网络的维护，建立快速响应的光纤故障管理体制？这些都是电力企业的通信部门在发展中应考虑和解决的重要问题，也是规划建设光纤物理网监测及维护管理系统的巨大推动力。

所以，及时发现光纤网络的故障，有效地预防和减少光纤网络隐患和障碍，减少线路问题造成的巨大损失，确保电网优质、高效、安全、稳定的运行；帮助通信管理者加强光纤网络的维护，建立快速响应的光纤故障管理体系；同时减少光纤网的维护，实现对其有效的管理，这些问题就显得非常重要。

智能光缆管理系统是以地理信息平台为基础，将光缆监测、告警、故障分析、定位、故障管理、线路维护、线路管理有机结合在一起，为光缆网络的安全高效运行提供保障，从而实现光纤物理网络的监控、营销、维护和管理。

让网络管理者及时地知道何地、何时、出现了什么问题，并提出光纤网络的故障隐患解决方案。

在该系统的建设可帮助通信部门进一步提高经营和管理效率，降低企业运营成本，更快、更好地满足市场需求，从而提高企业现有现有通信网络的稳定性、可靠性。

智能光缆管理系统的建设与实施，主要是有助于通信部门通过系统的运行、使用，在基础资源的监测、维护和管理等方面能取得以下显著效果。

●企业管理者能实现对光缆资源状态实施实时监控，随时掌握网络运行环境的状况；●能及时发现故障隐患，并可做到防患于未然，以避免重大事故的影响造成网络业务损失；●及时反馈传输光缆故障及故障点，能尽量缩短维修故障的时间，以降低故障产生的负面影响；●可为代维单位提供有效的工作指导，通过对基层监测数据的采集、整理、分析，代维单位利用系统数据辅助完成代维工作。

二、系统简介智能光缆管理系统是一套针对光纤网络管理和维护的智慧型系统，具有功能强大、GIS 资源结合紧密、智能化操作、维护便捷的特点。

光端机组网的解决方案

光端机组网的解决方案
1.组网图
2.电信运营商用户需求
当前的各大电信运营商的主干道传输网络都已经建设完成，目前更多的规模庞大的末端业务延伸。

如移动、联通需要对其下级营业厅网点进行统一管理，并向其周边地区或单位提供网吧、话吧、一些窄带数据业务服务时，可以通过在基站（BS）采用集中式G10多业务光端机。

客户端采用G06A光端机即可直接提供2M、100M以太网、电话、V.35等业务。

3.移动、联通公司营业厅联网方案说明
a)在基站端放置G10集中式光端机，通过光缆与客户端的G06A实现对接。

一台G10可以同时对26个方
向。

b)客户端与基站的G10之间具有100M线速的以太网口,通过以太网交换机连接到基站的SDH的宽带接
口。

c)客户端的G06A提供的话音业务，窄带数据业务等通过光缆汇接到G10后，通过G10的时隙交叉整合，
通过E1连接或者STM－1模块进入SDH环。

d)局端的交换机通过EM数字信令E1接口直接与BS的G10完成话音连接，或者通过中国1号信令和
VDI3630完成信令转换后提供的EM信令E1接口与基站的G10对接。

经验总结：光端机问题解决方案

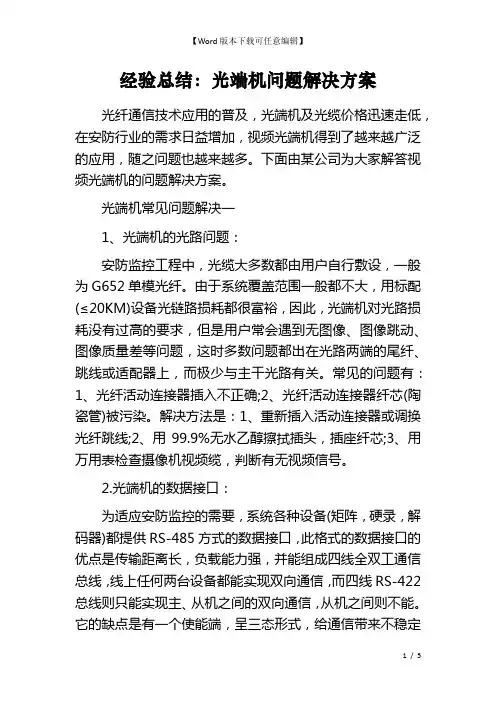

经验总结：光端机问题解决方案光纤通信技术应用的普及，光端机及光缆价格迅速走低，在安防行业的需求日益增加，视频光端机得到了越来越广泛的应用，随之问题也越来越多。

下面由某公司为大家解答视频光端机的问题解决方案。

光端机常见问题解决一1、光端机的光路问题：安防监控工程中，光缆大多数都由用户自行敷设，一般为G652单模光纤。

由于系统覆盖范围一般都不大，用标配(≤20KM)设备光链路损耗都很富裕，因此，光端机对光路损耗没有过高的要求，但是用户常会遇到无图像、图像跳动、图像质量差等问题，这时多数问题都出在光路两端的尾纤、跳线或适配器上，而极少与主干光路有关。

常见的问题有：1、光纤活动连接器插入不正确;2、光纤活动连接器纤芯(陶瓷管)被污染。

解决方法是：1、重新插入活动连接器或调换光纤跳线;2、用99.9%无水乙醇擦拭插头，插座纤芯;3、用万用表检查摄像机视频缆，判断有无视频信号。

2.光端机的数据接口：为适应安防监控的需要，系统各种设备(矩阵，硬录，解码器)都提供RS-485方式的数据接口，此格式的数据接口的优点是传输距离长，负载能力强，并能组成四线全双工通信总线，线上任何两台设备都能实现双向通信，而四线RS-422总线则只能实现主、从机之间的双向通信，从机之间则不能。

它的缺点是有一个使能端，呈三态形式，给通信带来不稳定甚至“卡死”现象。

如果出现不能通信(失控)，应从以下几方面查找原因：1.检测有无控制信号用万用表交流10V档测控制器(矩阵、硬录等)输出RS-485口，看其有无控制信号输出。

2.判断光端机RS-485接口是否正常，若UA-B电压为零则视为不正常。

云台乱转不能控，这种现象是两个原因造成：a)RS-485端口A+,B-接反;b)系统阻抗严重不匹配。

3、光端机的开关量开关量信号是TTL电平的脉冲串，它能控制警灯、警铃、继电器等工作，开关量接口的负载能力以所控制的电流大小来衡量，如EW系列光端机的开关量负载能力为≤1.5A。

变电站光纤全覆盖工程组网方案

变电站光纤全覆盖工程组网方案某电网实施35kV及以上变电站光纤通信全覆盖工程，其中地调、变电站等均采用光电一体化设备，即基于SDH技术，并在同一子框内实现SDH、以太网及PCM等功能，具备E1、以太网、2W及4W音频、RS232数据等接口，实现多业务传输的光纤通信设备。

SDH网络利用MSTP设备搭建，各县调、地调、220kv变电站110kv变电站、35kv变电站及部分变电所需要做改造升级，采用SDH、PCM一体化设备完成MIS、远动、语音业务的接入，设备同时提供E1、RS232、以太网接口、FXS接口、FXO接口以及4线接口等。

传统的PCM（Pulse Code Modulation）设备通常需要与光传输设备配合使用，而天为电信的多业务接入光电一体化设备集成了SDH传输和PCM业务于一体。

与传统的PCM+SDH传输设备的方案相比，光电一体化设备应用于骨干网和接入网之间，既具备丰富的业务接口，又具备大容量的传输能力，同时它体积小、功耗低、可靠性高、便于统一网管，可以最大限度地为用户节省空间和成本，创造价值，本设备可以广泛应用于电力、石油、市政网管、水资源监测、交通、军队等诸多行业，传送专网中的特有数据信号（监控、远动、告警）、内部电话（调度、行政）等一些传统业务。

TW2000-3U 局端设备3U光电一体化设备提供10个槽位，包括两个电源槽、两个光口槽、一个风扇槽和五个业务槽，除以太汇聚盘外，所有业务槽位支持各种业务功能盘混插，灵活方便。

业务种类有E1、以太、FXS、FXO、音频2/4线、EM信令、磁石电话、热线电话、同向64K接口、RS232、RS485等。

TW2000-1U 远端设备提供2个SFP 光口，4个FE1-10/100M以太网，4个业务槽位，两个电源槽，所有业务槽位支持各种业务功能盘混插，灵活方便。

业务种类有E1、以太、FXS、FXO、音频2/4线、EM信令、磁石电话、热线电话、同向64K接口、RS232、RS485等。

全光纤组网方案

全光纤组网方案第1篇全光纤组网方案一、背景随着信息技术的飞速发展，网络已成为现代社会的基础设施之一。

在我国，光纤通信技术已取得了显著的成果，为满足日益增长的数据传输需求，全光纤组网已成为一种发展趋势。

本方案旨在为用户提供一套合法合规的全光纤组网方案，确保网络的高速、稳定和安全。

二、目标1. 实现高速、稳定的光纤网络连接，满足用户日益增长的数据传输需求。

2. 确保网络架构合法合规，遵循国家相关法律法规。

3. 提高网络安全性，保障用户数据不被非法侵入和泄露。

4. 提升网络运维效率，降低运营成本。

三、方案设计1. 网络架构（1）核心层：采用高带宽、高性能的光纤交换机，实现数据中心、服务器等关键设备的互联。

（2）汇聚层：通过光纤交换机实现接入层设备的汇聚，提高网络容量和传输效率。

（3）接入层：为用户提供光纤接入设备，包括光纤调制解调器、光纤路由器等。

2. 光纤布线（1）采用多模光纤和单模光纤相结合的方式，满足不同距离和带宽需求。

（2）布线系统遵循国际标准，确保光纤接口的兼容性和可靠性。

（3）光纤布线采用星型拓扑结构，降低单点故障风险。

3. 网络设备选型（1）核心层设备：选用高性能、高可靠性的光纤交换机，支持高速端口和多种网络协议。

（2）汇聚层设备：选用可扩展性强的光纤交换机，支持端口汇聚和虚拟化技术。

（3）接入层设备：选用易于安装、维护的光纤接入设备，支持多种接入方式。

4. 网络安全（1）采用防火墙、入侵检测系统等安全设备，提高网络安全防护能力。

（2）实施网络安全策略，包括访问控制、数据加密、身份认证等。

（3）定期进行网络安全检查和风险评估，确保网络始终处于安全状态。

5. 网络运维（1）采用自动化运维工具，实现网络设备的统一管理和监控。

（2）建立完善的运维管理制度，确保网络设备的正常运行。

（3）提供专业的运维团队，为用户提供及时、高效的技术支持。

四、实施步骤1. 需求调研：了解用户需求，评估现有网络状况，制定合适的全光纤组网方案。

光端机解决方案

光端机解决方案
《光端机解决方案》
光端机是一种用于光纤通信系统的设备，它能够将电信号转换成光信号，并在光纤中传输。

在现代通信系统中，光端机扮演着非常重要的角色。

它能够提供高速、低延迟、大带宽的通信服务，因此被广泛应用于各种领域，如电信、互联网、企业网络等。

然而，光端机也面临一些问题和挑战，比如光纤网络的复杂性、信号衰减和损失、以及设备的维护和管理等。

为了解决这些问题，各种光端机解决方案被提出和应用。

首先，光端机解决方案可以通过改进光学器件和光学传输技术来提高光纤网络的性能和稳定性。

例如，采用更先进的光学调制器和解调器，以及使用光放大器和波分复用技术，都能够提高光信号的传输质量和距离，从而改善网络性能。

其次，光端机解决方案还可以通过智能化的网络管理和监控系统来提高设备的维护和管理效率。

通过远程监控和故障诊断功能，设备管理员可以及时发现和处理网络故障，从而减少停机时间和维护成本。

此外，光端机解决方案还可以通过优化光纤网络的架构和拓扑结构来提高网络的可靠性和容错能力。

如采用多环结构和冗余路径设计，可以减少单点故障的风险，提高网络的可靠性。

总的来说，光端机解决方案是一种综合性的解决方案，它能够提高光纤网络的性能、稳定性和可靠性。

随着通信技术的不断进步，相信光端机解决方案将会在未来发挥更加重要的作用。

全光网络组网方案

全光网络组网方案随着互联网的迅猛发展，网络通信的需求也日益增长。

为了满足高速、高带宽的通信需求，全光网络成为了一种理想的解决方案。

全光网络是指将传输介质全部采用光纤的通信网络，它具备传输带宽大、传输距离远、抗干扰性好等特点，已经广泛应用于长途传输和数据中心等领域。

本文将介绍一种全光网络组网方案，旨在满足日益增长的通信需求。

一、方案概述该全光网络组网方案是基于光传输技术的，旨在构建一个高效、稳定、高带宽的通信网络。

采用光传输介质的特点，可以有效解决传统铜缆网络中的信号衰减、干扰等问题，提供更稳定、可靠的通信环境。

方案的主要组成部分包括光纤传输线路、光纤交换机、光纤收发器和网络管理系统等。

二、全光网络方案的优势1. 高带宽：全光网络采用光纤作为传输介质，具备高带宽的特点。

相比传统的铜缆网络，光纤传输速度更快，可以满足大量数据传输的需求，提供更快速、高效的网络连接。

2. 抗干扰性好：光纤传输不受电磁干扰的影响，能够在复杂的电磁环境下保持稳定的通信质量。

这对于数据中心等对网络稳定性要求极高的场所尤为重要，可以提供更可靠的网络连接。

3. 传输距离远：全光网络的传输距离远，可以满足各种远距离通信需求。

无论是长距离的城域网还是跨国传输，全光网络都能提供高质量的通信服务。

4. 网络扩展性强：全光网络方案具备较强的网络扩展性。

可以根据用户需求对网络进行灵活的扩展和调整，满足不同规模和需求的通信网络要求。

三、全光网络组网方案的实施步骤1. 网络规划：根据用户的需求和现有网络状况，进行网络规划。

确定网络的拓扑结构、传输距离、数据容量等参数。

2. 光纤布线：根据网络规划，在适当的位置进行光纤布线。

光纤布线需要考虑传输距离、拓扑结构、安全性等因素，保证网络连接的稳定性和可靠性。

3. 安装光纤交换机：在网络布线完成后，安装光纤交换机。

光纤交换机是全光网络的核心设备，负责管理和分发光信号，实现网络中不同设备之间的通信。

4. 连接光纤收发器：将光纤交换机与光纤收发器相连接，将光信号转换为电信号或者将电信号转换为光信号，实现数据的传输。

浅谈野战光端机应用及改进意见

浅谈野战光端机应用及改进意见作者：王丽娜来源：《新生代·下半月》2018年第10期【摘要】：野战光端机是野战条件下实现上下级网络数据、图像、话音传输的桥梁。

本文结合野战光端机应用情况提出改进意见。

【关键词】：野战条件应用改进野战条件下光端机是现代战争中非常重要的通信保障的组成部分，是实现上下级网络数据、图像、话音传输的桥梁。

因而要求野战光端机必须具有良好的抗震性和稳定性，机动性强、便于临时开通和撤收，利于应急作战基本特点和要求。

一、野战光端机的组网运用野战光端机可分为SDH和PDH两种系列，SDH系列的主要用于使用电路比较多的情况，如军级以上单位、军级、师、旅、团级相互间的通信保障；PDH系列主要用于电路比较少的情况，如旅、团级对各营之间的通信保障，有时在主要电路有保障的情况下用于军级单位对旅、团、营之间的电路保障。

（一）野战光端机的运用野战光端机是利用光纤做为传输媒介，主要是为野战条件下的网络数据、图像、话音传输提供充足稳定的通信信道，使上级领导机关时刻了解部队动态并能及时、准确的下达命令以指挥部队，确保任务圆满完成，同时还为友邻部队在协同作训、作战任务中通信联络提供了信道的保障。

（二）野战光端机的组网野战条件下根据任务的不同和战时战场变化情况不同有许多不同的组网方式，现举例一种用SDH和PDH两种系列合用的最基本的野战条件下野战光端机的组网方式。

1、军、师、旅、团级之间开设的是SDH系列野战光端机，旅、团与各营之间开设的是PDH系列野战光端机；军级野战通信枢纽与军级以上单位实现通信联络就必须通过国防干线或地方电信部门的电路（地方电信的电路是通过保密机加过密的），因此就必须在国防干线的固定通信台站、地方电信部门的机房架设一套野战光端机，使之实现与野战通信枢纽的电路联通。

2、野战光端机通过野战光缆或已敷设好的战备光缆为传输媒介，为军级以上单位、军级、师、旅、团、营级之间的网络数据、图像、PCM、程控、扬声调度的数字中继传输提供了充足稳定的通信信道。

光端机使用时的故障定位和处理方法

光端机使用时的故障定位和处理方法因经济发展、技术进步等原因，光纤的价格越来越低，使用范围也越来越广。

而在光纤传输中，光端机是关键设备，所以，工程师要熟悉光端机以应对可能出现的问题。

光纤数字传输系统故障排除的基本方法可归纳为以下几点：(1)明确故障性质和范围一般传输机房都开有几个方向的光端机，通过故障现象首先要明确是哪个方向的故障，是局外故障还是局内故障，群路故障还是支路故障，是光端机故障还是交换机等其它基群复用设备故障。

这就要求维护人员要全面掌握光纤数字通信系统的整体概念，了解传输与交换、电源系统的关联。

这样出现故障才能尽快判断出故障的性质和大致范围(2)光端机的故障定位通过仔细观察设备的各种告警信息及与之相对应的基群设备运行情况，结合仪表测试，综合分析尽快判断出故障段落，直至压缩到故障部位。

这就要求维护人员要熟悉通路组织和布线系统，平时要做有心人，出现故障，紧抓不放，直到排除，这样逐渐积累经验，处理故障时才能灵活机动，准确迅速。

判断是光板故障还是光缆故障，有3种方法：a.分别用备板将双方光板换之故障未消失，说明故障为光缆故障，否则，为设备故障。

b.用光功率计分别测光发、光收功率，也可判断出是光板还是光缆故障。

c.用尾纤＋光衰耗器在光板收发自环也可判断出是光板还是光缆故障。

(3)光端机的故障处理方法对于设备故障处理的主要手段是更换电路板，要配备一定数目和种类的电路板；对于缆线，连接头故障，要首先用备用中继线代替，尽快抢通电路；对于属于光缆部分的故障要慎重，有备用纤芯时先代用，随后联系线路维护人员处理。

若光缆有备用纤芯，可换之试；若无备用纤芯，需再仔细判断是尾纤，还是户外光缆?因为是单芯光缆不好，且未根本断，户外缆断的可能性较小，先查尾纤较妥。

下面附上一个光端机故障解决案例：光端机某支路输入信号消失故障现象：A地与B地之间电话不畅，时有中继电路全忙的现象。

分析故障范围：A地与B地之间开有3个2Mb／s端口的中继电路(90条话路)，根据故障现象分析电路未全阻，说明不是光路和群路故障。

如何利用光纤远距离信号传输组网？你需要这套完美组网解决方案

如何利用光纤远距离信号传输组网？你需要这套完美组网解决方案前言智能化弱电系统，远距离传输摄像头数据时，我们一般首先想到的就是利用光纤来传输。

但是在实际智能化弱电项目中，你知道光纤产品组网方式有哪些了？今天我们就一起来看下不同环境中运用光产品的不同方案。

正文在实际的智能化弱电工程中，光产品的组网方式多种多样，常见的有光纤收发器及光纤收发器组网，光纤收发器及光模块组网，光模块及光模块组网等3种组网方式。

1、光纤收发器及光纤收发器组网光纤收发器在弱电监控系统远距离传输设备，设备都是成对使用，可以分为发射端和接收端。

常用的光纤收发器按照光纤性质可以分为单模光纤收发器和多模光纤收发器；按照传输速率可以分为百兆和千兆，现在光纤收发器成本较低，百兆应用较少，主要以千兆为主；按照光纤的芯数可以分为单纤和双纤，单纤采用波分复用技术，发送波长为1490nm，接收波长为1310nm，通过1芯光纤实现接收和发送数据，在智能化弱电项目部署中，更能节省光纤资源。

单模单纤光纤收发器OLT架构下的波分复用技术光纤收发器常见产品有1光1电，1光4电、1光8电等产品，在实际弱电项目中1光1电应用最多，下面以海康产品为例具体介绍。

①1光1电在光纤两端分别放置一台光纤收发器，A端可以放置在中心机房，B端可以放置户外各个分支点的弱电柜，B端如果电口不够可以在接一个交换机，然后在连接摄像头进行组网。

1光1电组网②1光4电在光纤两端分别放置一台光纤收发器，1光4电光纤收发器可以放置在户外各个分支的弱电柜，连接前端网络摄像头，1光1电可以放置在中心机房，然后在接中心机房核心交换机。

1光4电③1光8电跟1光4电部署类似，1光8电光纤收发器放置在各个分支的弱电柜，连接前端网络摄像头，1光1电放置在中心机房，然后在接中心机房的核心交换机。

1光8电最近建立了弱电学习圈，现在圈子有1675名弱电行业技术成员，可以相互交流。

并且圈子内的圈友可以源源不断的获取资料，有图纸，方案，有清单，学习视频等。

SDH光端机的组网策略与规划研究

SDH光端机的组网策略与规划研究随着通信技术的迅速发展，光纤通信作为高带宽、长距离传输的重要手段成为了现代通信网络的核心组成部分。

而SDH光端机作为光纤通信的关键设备，起到了连接、转发、保护和管理等重要任务，对通信网络的组网策略与规划具有重要的意义。

一、SDH光端机的基本原理和功能SDH（同步数字体系）光端机是一种广泛应用于光通信网络中的传输设备，其基本原理是将来自不同传输设备的电信号转换为光信号进行传输，并将光信号重新转换为相应的电信号。

因此，SDH光端机具备以下几个基本功能：1. 传输功能：SDH光端机可以将来自不同设备的信号进行集中传输，实现多种协议和不同速率信号的转换。

2. 交叉功能：SDH光端机可以实现不同信号的交叉连接，实现信号的灵活配置和调度。

3. 保护功能：SDH光端机能够通过光线路和电线路的双重保护机制，提升通信网络的可靠性和鲁棒性。

4. 管理功能：SDH光端机可以对光通信网络进行监控、管理和故障定位，提供网络维护和运行管理等服务。

二、SDH光端机的组网策略1. 网络拓扑结构的选择在进行SDH光端机的组网策略规划时，首先需要选择合适的网络拓扑结构。

常见的网络拓扑结构包括星型、环形、网状等，每种结构都有其自身的特点和适用范围。

在选择时，需要考虑到通信网络的规模、传输距离、容错性等因素，以及未来的扩展需求。

一般而言，星型结构适用于小规模的局域网，环形结构适用于中小型的城域网，而网状结构适用于大规模的广域网。

2. 光纤规划和布线SDH光端机的组网还需要进行光纤规划和布线。

光纤的选择与布线直接关系到通信质量和容量的实现。

在进行光纤规划时，需要考虑到传输距离、带宽要求、网络拓扑结构等因素。

同时，还需谨慎选择光纤的品质和规格，以满足未来网络的扩展需求。

布线时应避免光纤的弯曲、损伤和干扰，提高光信号的传输效率和稳定性。

3. 网络容量和性能的评估SDH光端机的组网策略还需要对网络容量和性能进行评估。

光端机解决方案

光端机解决方案第1篇光端机解决方案一、项目背景随着信息技术的飞速发展，光纤通信技术在各个领域得到了广泛应用。

光端机作为光纤通信系统中的关键设备，其性能的稳定性和可靠性对整个通信系统至关重要。

为了满足我国通信行业对高性能、高可靠光端机的需求，本方案将针对光端机的选型、部署和应用等方面提出一套合法合规的解决方案。

二、方案目标1. 确保光端机设备符合国家相关法规和标准，满足通信行业的性能要求。

2. 提高光端机设备的可靠性、稳定性和可维护性。

3. 降低光端机设备在运行过程中的故障率，保障通信系统的正常运行。

4. 提升用户在光端机设备使用过程中的体验。

三、方案内容1. 光端机选型（1）根据通信系统的需求，选择合适的光端机类型，如以太网光端机、数字光端机、模拟光端机等。

（2）考察光端机生产厂家的资质，包括企业规模、产品质量、售后服务等。

（3）确保选型的光端机符合以下标准：a. GB/T 24339-2009《光纤通信设备通用技术条件》；b. YD/T 5095-2016《数字光纤通信系统设备技术要求》；c. YD/T 5096-2016《模拟光纤通信系统设备技术要求》。

2. 光端机部署（1）根据通信系统的拓扑结构，合理规划光端机的部署位置。

（2）确保光端机设备在安装过程中符合以下要求：a. 光端机设备应安装在干燥、通风、散热良好的环境中；b. 光端机设备的电源线、信号线应分别布置，避免相互干扰；c. 光端机设备应远离强电磁场、高温、腐蚀性气体等环境。

3. 光端机应用（1）对光端机设备进行配置和调试，确保其正常运行。

（2）定期对光端机设备进行维护和保养，包括以下内容：a. 检查设备电源、光纤连接器、尾纤等部件是否正常；b. 清洁设备内部和外部，保持设备整洁；c. 对设备进行软件升级和硬件更换，提高设备性能。

4. 故障处理与应急响应（1）制定光端机设备故障处理流程，明确责任人和处理时限。

（2）建立光端机设备应急预案，包括以下内容：a. 故障报警及通知；b. 故障分析与定位；c. 故障处理与恢复；d. 应急资源调配。

光端机常见的故障及解决方法

光端机常见的故障及解决方法一、设备安装1、固定光端机。

2、连接光纤跳线，连接时注意卡口的方向。

3、连接业务接口，数据、音频等业务接口连接注意参照具体型号的说明书。

4、建议做好电源稳压和接地，将各种接口接好后检查电源是否符合要求方可给光端机供电。

5、待两端设备按以上1、2、3、4 步骤完成后查看链路指示灯（SYNC）是否常亮。

6、链路指示灯正常状态下检查视频、数据等功能是否正常。

按以上步骤操作设备不能正常工作的参照以下：二、链路故障排除1、检查实际传输距离与所订设备是否吻合，如不吻合与销售员联系。

2、准备材料：光功率计、跳线、法兰、无水酒精、酒精棉。

3、将光端机用跳线连接确认SYNC 指示灯是否常亮。

4、确认完光端机后将发射机安装好，在前端用光功率计测量发射机的出纤功率[1510nm 波段]。

（标准出纤功率参照下表）。

5、将前端发射机的跳线接好，回到中心测量终端盒对应的光纤的功率。

6、如无数据读出或读出数据小于参照表，则检查各接口法兰跳线的连接，并用酒精棉擦去连接头的灰尘,检查各熔接点和光缆的质量。

7、按5、6 步骤操作仍无数据读出的需要熔接公司提供ODTR 设备测量是否有断路。

三、设备故障排除视频不通：1、检查链路指示灯（SYNC）是否正常，如不正常参照链路故障排除。

2、检查发射机视频指示灯是否亮，如不亮检查射像机是否有输出，如有其它正常工作的光端机可交叉视频，如指示灯还不亮与销售员联系。

3、检查接收机视频指示是否亮，如不亮数据不受控1、确认矩阵或DVR 的数据码和速率与解码器的一致。

2、参照光端机说明书确认数据接口是否正确。

3、参照光端机说明书确认数据接线是否正确，（注意：数据是从接收机发往发射机）。

4、1-3 步骤无误数据还不受控的用万用表测量两根数据线之间的电压，当不控制的时候是一个恒定的电压（根据解码器的不同电压值不一样），当控制时数据线间的电压应在0-5V 之间跳变。

云台自转或乱转1、云台自转或乱转的原因一般由以下4 种原因造成：①解码器损坏。

olt组网方案

以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：olt组网方案# OLT组网方案## 引言OLT（光纤线路终端，Optical Line Terminal）是光纤接入网中的关键设备，负责将光纤信号转换为电信号，并连接到ISP（互联网服务提供商）的核心网络。

OLT的组网方案对于建立高效、可靠的光纤接入网络至关重要。

本文将介绍一种常见的OLT组网方案，旨在帮助读者了解和实施光纤接入网络。

## 方案概述该OLT组网方案是基于以太网技术的传输方式，采用PON（被动光网络）技术，实现了高速、大容量的光纤接入。

该组网方案由以下几个关键部分组成：1. OLT设备：负责处理光纤信号转换和核心网络连接的关键设备。

2. ONU设备：光网络单元（Optical Network Unit）是终端用户的接入设备，将光信号转换为电信号并接入用户设备。

3. 光纤传输介质：用于将光信号传输从OLT到ONU的介质，一般采用单模光纤。

4. 核心网络：由ISP提供的核心网络设备，用于连接到OLT并提供互联网接入。

## 组网拓扑结构![OLT组网拓扑结构示意图](images/net_topology.png)如上图所示，OLT组网拓扑结构分为三层，分别是核心层、汇聚层和接入层。

- 核心层：位于整个网络的最上层，主要负责连接到ISP的核心网络设备。

- 汇聚层：位于网络的中间层，负责将核心层与接入层连接起来，以及提供一定的安全隔离和流量控制。

- 接入层：位于网络的最底层，负责与终端用户的ONU设备相连接。

## OLT设备选择选择合适的OLT设备对于组网方案的成功实施至关重要。

以下是一些常见的选取指导原则：1. 兼容性：确保所选的OLT设备与ISP提供的核心网络设备兼容，并符合标准的以太网、PON等通信协议。

2. 扩展性：考虑未来网络扩展的需求，选择支持足够多用户接入的OLT设备。

3. 可靠性：选择具备良好品质和可靠性的OLT设备，以确保网络的稳定性和可维护性。

光网络环形组网方案

光网络环形组网方案概述光网络环形组网是一种常见的网络组网方案，适用于大型企业、学校、政府机关等对网络可靠性和容错性有较高要求的场景。

该方案通过在网络中使用环形拓扑结构，实现网络中断时的故障转移和数据传输的高可靠性。

结构光网络环形组网方案由多个节点和光纤组成，节点之间通过光纤连接，形成一个闭合的环形结构。

每个节点都连接至少两根光纤，一根作为主用光纤，另一根作为备用光纤。

当其中一根光纤发生故障时，备用光纤会立即接管数据传输，保证网络的连通性。

工作原理在光网络环形组网方案中，每个节点都具有被动光纤终端设备（OLT）和主从光传送设备（OADM）。

OLT负责将数据转换成光信号，并通过主用光纤进行传输。

OADM则起到光信号的放大和分配的作用。

当光信号传输到达一个节点时，OADM会将其分发给连接的其他节点。

同时，OADM还会将光信号在环形结构中循环传输，以保证网络的连通性。

当某个节点的主用光纤发生故障时，OADM会通过备用光纤接管数据传输，确保网络的正常工作。

优势光网络环形组网方案相比其他组网方案具有以下优势：1.高可靠性：由于每个节点都有备用光纤，一旦主用光纤发生故障，网络可以立即切换到备用光纤，确保数据传输的连续性。

2.容错性强：环形拓扑结构使得网络中的任意一条光纤发生故障时，其他节点仍然可以互相通信，不会导致网络中断。

3.灵活性：光网络环形组网方案可以根据实际需求灵活扩展和调整网络结构，以适应不同规模和需求的网络环境。

应用场景光网络环形组网方案主要适用于对网络可靠性和容错性要求较高的场景，例如：1.大型企业：光网络环形组网方案可以保证企业内部各个部门之间的数据传输的高可靠性和容错性，提高整体网络的稳定性。

2.学校：光网络环形组网方案适用于学校教学楼之间的网络连接，确保网络的连通性和教学资源的共享。

3.政府机关：政府机关通常需要处理大量的机密信息和对外网络连接，光网络环形组网方案可以保证数据传输的安全和可靠性。
