[电路分析]替代定理
替代定理适用范围
替代定理适用范围嘿，朋友们！咱们今天来聊聊替代定理的适用范围。
先说说啥是替代定理吧。
就好比你有一辆旧自行车，某个零件坏了，你要是能找到一个完全能替代它的新零件，而且这新零件装上后自行车照样跑得顺溜，这就是一种替代。
那在电路里呢，替代定理说的是，如果一个二端网络端口的电压和电流是确定的，那我们就可以用一个电压源或者电流源来替代它，而且电路里其他部分的情况不会受到影响。
那它到底能在哪些地方大展身手呢？比如说在复杂的电路分析中，一堆电阻、电容、电感缠在一起，像一团乱麻。
这时候，如果能找到符合条件的部分，用上替代定理，那不就像是在乱麻里找到了一根能抽出来的线头，一下子让整个局面清晰起来了吗？再想象一下，一个大工厂的电路系统，要进行升级改造。
如果能准确运用替代定理，是不是就像在茫茫大海中找到了指明方向的灯塔，能让工程师们更轻松地搞定电路优化的工作？但可别以为替代定理是万能的哟！它也有自己的“小脾气”。
比如说，如果被替代的部分包含了受控源，那可就得小心了，这就好像你想给一只调皮的猴子找个替身，可没那么容易搞定。
还有啊，如果替代后的电路出现了不满足电路基本定律的情况，那也是不行的。
这就好比你想给一个房子换个新屋顶，结果新屋顶不符合建筑规范，那不是给自己找麻烦嘛！所以呢，在使用替代定理的时候，咱们得像走钢丝的杂技演员一样，小心翼翼，看准了再行动。
得把电路里的各种情况都摸清楚，不能马虎大意。
总之，替代定理就像是一把神奇的钥匙，但要用对地方才能打开电路分析的大门。
咱们可得把它的适用范围牢记在心，这样在面对复杂电路的时候，才能运用自如，让电路问题迎刃而解！。

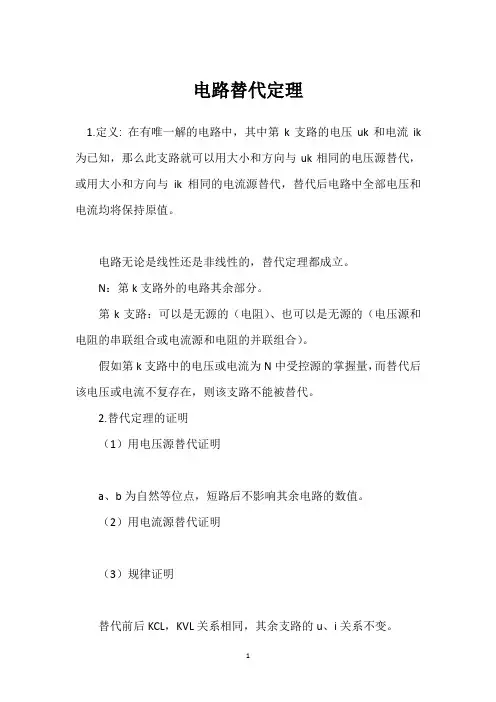

电路替代定理
电路替代定理
1.定义: 在有唯一解的电路中，其中第k支路的电压uk和电流ik 为已知，那么此支路就可以用大小和方向与uk相同的电压源替代，或用大小和方向与ik相同的电流源替代，替代后电路中全部电压和电流均将保持原值。
电路无论是线性还是非线性的，替代定理都成立。
N：第k支路外的电路其余部分。
第k支路：可以是无源的（电阻）、也可以是无源的（电压源和电阻的串联组合或电流源和电阻的并联组合）。
假如第k支路中的电压或电流为N中受控源的掌握量，而替代后该电压或电流不复存在，则该支路不能被替代。
2.替代定理的证明
（1）用电压源替代证明
a、b为自然等位点，短路后不影响其余电路的数值。
（2）用电流源替代证明
（3）规律证明
替代前后KCL，KVL关系相同，其余支路的u、i关系不变。
①用uk替代后，其余支路电压不变（KVL），其余支路电流也不变，故第k条支路ik也不变（KCL）。
②用ik替代后，其余支路电流不变（KCL），其余支路电压不变，故第k条支路uk也不变（KVL）。
3.特殊说明
（1）替代定理适用于线性和非线性电路。
（2）替代定理的应用必需满意的条件:
①替代后电路必需有唯一解
②替代后其余支路及参数不能转变(一点等效)。
（2）再用叠加定理：
例13. 试求图示电路在I = 2A时，20V电压源发出的功率。
例14. 图(a)电路中g = 2S。
试求电流I。
解：先用分压公式求受控源掌握变量U
用电流为gU=12A的电流源替代受控电流源，得到图(b)电路，该电路不含受控电源，可以用叠加定理求得电流为。
电路分析基础替代定理
几点说明
（1）只有当替代前后的网络具有惟一解时，才可 以应用替代定理。 （2）替代定理不仅适用于线性网络，也适用于非 线性网络。 （3）替代后，只能求解电路各部分的电压、电流 等，不能进行等效转换求等效电阻等，因为电 路已经改变。 （4）如果某支路有控制量，而替代后该控制量将 不复存在，则此时该支路不能被替代。
若某网络中的所有支路电压和支路电流都有惟一解且已知某支路k的电流ik或电压uk则可以用一个电压等于uk的电压源或电流为ik的电流源去等效替代这条支路替代后网络其他部分的电压和电流值保持不变
§3-3 替代定理
北京邮电大学电子工程学院
退出
开始
替代（置换）定理(substitution theorem)
20
15V 10
a
i
6
12
5
10
20
b
20Ω 10Ω
a
Req
5 10
20
b
X
解（续）
将移出的支路与求出的戴维南等效电 路进行连接
5 6 i 0.096A 6 12 6 12 Req 6 12
a
Req
i
uoc
6
12
b
返回
X
内容：若某网络中的所有支路电压和支路电流都有惟 一解，且已知某支路k的电流ik或电压uk ，则可以用 一个电压等于uk的电压源或电流为ik的电流源去等效 替代这条支路，替代后网络其他部分的电压和电流值 保持不变。
i ik
i ik
N1
+ u uk -
N2
+ N1 -
uk
+ N1 -
uk
N
等效变换和替代定理
等效变换和替代定理等效变换是指在不改变电路特性的情况下，通过改变电路中元件的参数或者改变元件的位置，使得电路的形式发生变化，但是电路的特性不变。
等效变换是电路分析中常用的一种方法，可以简化电路分析的过程，提高电路分析的效率。
替代定理是指在电路中，任何两个电阻或电源可以互相替代，只要它们的电压和电流关系相同。
替代定理是电路分析中常用的一种方法，可以简化电路分析的过程，提高电路分析的效率。
下面分别对等效变换和替代定理进行详细介绍：一、等效变换1. 电阻的串并联变换在电路中，若有多个电阻串联或并联，可以通过串并联变换将它们简化为一个等效电阻。
串并联变换的原理是根据欧姆定律和基尔霍夫定律，将多个电阻串联或并联的电路转化为一个等效电阻的电路。
2. 电压源和电流源的等效变换在电路中，若有多个电压源或电流源，可以通过等效变换将它们简化为一个等效电源。
电压源和电流源的等效变换的原理是根据基尔霍夫定律和欧姆定律，将多个电压源或电流源的电路转化为一个等效电源的电路。
3. 电阻的星三角变换在电路中，若有多个电阻星型连接或三角形连接，可以通过星三角变换将它们简化为一个等效电阻。
星三角变换的原理是根据欧姆定律和基尔霍夫定律，将多个电阻星型连接或三角形连接的电路转化为一个等效电阻的电路。
二、替代定理1. 电阻的替代定理在电路中，任何两个电阻可以互相替代，只要它们的电压和电流关系相同。
电阻的替代定理可以简化电路分析的过程，提高电路分析的效率。
2. 电源的替代定理在电路中，任何两个电源可以互相替代，只要它们的电压和电流关系相同。
电源的替代定理可以简化电路分析的过程，提高电路分析的效率。
总之，等效变换和替代定理是电路分析中常用的两种方法，它们可以简化电路分析的过程，提高电路分析的效率。
在实际应用中，需要根据具体情况选择合适的方法进行电路分析。
替代定理的妙用
《大学电路/电路原理/电路分析》06--替代定理的妙用电学中重要的电路定理有叠加定理、齐性定理、替代定理、戴维宁定理、诺顿定理和最大功率传输定理，在不同的场合解决各类电路问题，真的是太精妙了。
叠加定理把多电源电路变为单电源电路，一下子回到高中物理。
齐性定理体现了线性电路的比例性质，其“倒推法”用在单电源多电阻电路就是一个字--“绝”。
戴维宁定理和诺顿定理特别擅长于只求某一支路参数的场合，把待求支路从电路中一取走，变成开口电路，难度一下降低。
最大功率传输定理将复杂的求导变成求戴维宁/诺顿等效电路中的等效电阻了。
但唯独对替代定理的介绍最少，相应的例题应就更少。
其实替代定理是一个非常棒的定理，用得好，考试时大可以提前交卷！接下来介绍替代定理在推导及计算中的妙用。
1．替代定理替代定理是指已知电路中某一支路的参数，如两端的电压，流过支路的电流，那么该支路可等效为一个电压源，或电流源，又或是一个电阻，如下图所示：其证明过程也是相对简单的，等效为电压源时只需在支路上串联2个大小相等，方向相反的电压源，如下图所示：虚线框内支路电压刚好和下面的电压源抵消了，电压为0，可用一条导线替代，这样就只剩下面那个电压源了，得证。
而等效为电流源时，则需在支路两端并联2个大小相等，方向相反的电流源，如下图所示：虚线框内流过支路的电流和右边的电流源也抵消，电流为0，整个框可以去掉，只剩左边那个电流源了。
2. 替代定理在定理推导中的应用戴维宁定理是指，一个含源一端口可以等效为一个实际电压源模型，在证明时该定理就先替代定理，再用叠加定理来操作的，如下图所示：图中N s表示含源一端口，N0表示无源一端口。
有学生问替代时为什么选电流源而不选电压源，主要是由于在接着使用的叠加定理，将电流源置零时可直接将其断开，方便计算，如果选电压源，置零时就要短接，求解麻烦。
将分电路中求出的电压u叠加，得到表达式为：根据式中的电压电流关系，得到等效电路就是实际电压源模型，即戴维宁等效电路，如下图所示：看到这里，只想喊一句：“太妙了！”3．替代定理在解题中的应用替代定理在一些复杂电路中最能显示它的优势，如下图所示：电路要求电流I1，但电路结构很复杂，支路多，电源、电阻也多，看到都头晕。
3-2 替代定理
3.2 替代定理1. 替代定理的内容替代定理：对于电路中任意一个端口而言，如果其端口电压为u ，则可以用一个电压为u 的电压源替代，如果其端口电流为i ，则可以用一个电流为i 的电流源替代，被替代端口之外的电路应保持不变。
替代定理听起来好像很有道理，事实也的确如此。
电路教材中有替代定理的证明过程，其实根本不用证明。
稍微一想就知道替代定理是成立的。
因为对于一个电压源来说，其电流完全由外接电路决定。
既然替代后，被替代端口之外的电路保持不变，那么自然端口电流也不变，对于外电路来说，替代前后是等效的。
从这个意义上说，其实替代定理其实就是一种等效变换。
2. 巧用替代定理从替代定理的内容很容易看出来替代定理是局部电路的等效变换，只能起到局部简化的作用。
因此替代定理不是一种直接求解电路的方法，只是一种进行电路局部简化的方法。
即便如此，如果我们善用替代定理，有时也会收到非常好的效果。
下面我举两个例子。
例1：求图1（a ）所示电路的i 。
这个电路看起来很复杂的样子，但仔细观察就会发现右侧三个支路并联，且由于短路线的存在，电压一定为零，根据替代定理，就可以用一个电压为零的电压源替代。
电压为零的电压源其实就是短路线，因此右侧三个支路可以全部去掉，替代成短路线，如图1（b ）所示。
此时，显然可以求出3A i =。
可见巧用替代定理后，电路分析变得很简单。
15V15V （a ）例1电路 （b ）用短路先替代图1 巧用替代定理例1电路例2：求图2（a ）所示电路的i 。
仔细观察会发现100欧姆电阻与电流源串联支路的电流为6A ，既然如此，根据替代定理，100欧姆电阻与6A 电流源串联，可以用6A 的电流源替代，如图2（b ）所示，就好像100欧姆电阻消失了一样。
此时很容易看出4A i =。
可见，通过替代，电路分析变得更简单了。
（a）例2电路（b）用电流源替代图2 巧用替代定理例2的电路3.问与答问：替代定理看起来与等效变换很像，它们之间有何异同？答：替代定理与等效变换的关系很难说得清楚。
电路分析04-1
13
注
意：
网络中只有一个独立源时，可应用齐性原理， 网络中只有一个独立源时，可应用齐性原理，即响应 与激励成线性比例关系； 与激励成线性比例关系； 网络中存在多个独立源，可应用叠加定理。单独作用 网络中存在多个独立源，可应用叠加定理。 时可单个或分组进行， 时可单个或分组进行，而每一个子电路都比原电路简 单； 网络中含有受控源时，受控源如同电阻一样看待。即 网络中含有受控源时，受控源如同电阻一样看待。 每次独立源单独作用时，受控源都保留。 每次独立源单独作用时，受控源都保留。 叠加定理除了用来计算电路外，还可用来证明其它定 叠加定理除了用来计算电路外， 或分析一些参数不明的电路。 理；或分析一些参数不明的电路。其响应是各独立源 的线性组合的概念特别重要。 的线性组合的概念特别重要。
解之： 解之： Rx = 2
3
§2
叠加定理
线性电路的特性： 线性电路的特性： –响应是激励的线性函数，即它包含两层意思： 响应是激励的线性函数，
齐次性： f (k x)=k f (x) k为常数 齐次性： 可加性： f (x1 + x2)= f (x1 ) + f (x2 ) 可加性：
– 合成为叠加性：
y =α1Us1 +α2Us2 ++ β1Is1 + β2Is2 + = ∑αiUsi + ∑α j Isj
i=1 j =1 n m
即响应为各独立源的线性组合。 即响应为各独立源的线性组合。 适用范围：线性电路。 适用范围：线性电路。
7
例题 1
Is 2
用叠加定理求解
IS1单独作用时： 单独作用时：
f (k1 x1 +k2 x2 )=k1 f (x1 ) +k2 f (x2 ) +k
电路4-3替代定理
中国大学M O O C中国大学M OO C中国大学M O OC中国大学M O OC中国大学MO O C中国大学M O O Cku _+Su _+Nki Si NkR N在线性和非线性电路中，若第k 条支路的电压u k 和电流i k 已知，则该支路可用下列任一元件组成的支路替代:（1）电压为u k 的理想电压源；（2）电流为i k 的理想电流源；（3）电阻为R k =u k /i k 的电阻元件。
替代前后，电路响应不变。
k路支_+N（1）（2）（3）或或学MOO C 中国大学MOO C中国大学MO OC 学MOOC中国大学MOOC中国大学M OO C学MOOC中国大学MOOC中国大学MO OC学MOOC中国大学MOOC中国大学MO OC学MOO C 中国大学MOOC中国大学MO OC学MOOC中国大学MOO C 中国大学M O O Cki ku替代前后KCL 、KVL 关系（方程）相同，其余支路的元件（u 、i 关系）不变。
用u S 替代后，第k 条支路u k 不变，其余支路电压、支路电流不变；用i S 替代后，第k 条支路i K 不变；用R k 替代后，第k 条支路支路电流、电压关系不变。
原因⎧⎪⎪⎨⎪⎪⎩（n-1)个KCL 方程[b-(n-1)]个KVL 方程(b-1)个元件方程替代后替代前⎧⎪⎪⎨⎪⎪⎩（n-1)个KCL 方程[b-(n-1)]个KVL 方程(b-1)个元件方程第k 条支路方程第k 条支路方程方程不变解不变替换前后方程组解不变；电路响应不变方程不变方程不变或或学MOOC中国大学MOO C 中国大学MO OC学MOOC中国大学MOOC中国大学MO OC学MOOC中国大学MOOC中国大学MO OC学MOOC中国大学MOOC中国大学MO OC学MOOC中国大学MOOC中国大学MO OC学MOO C中国大学MO O C中国大学M O OC1.替代定理既适用于线性电路，也适用于非线性电路。
电路理论 第4章
B
B
24
A
第 4 章
+ 20V _ 5Ω
+ _ 15V R3 5 Ω 3Ω
R4 4Ω B
I
有源二端网络等效为电 流源模型 ——诺顿定理 有源二端网络等效为电 压源模型—— 戴维南定理
有 源 二 端 网 络
R4 4Ω
I
等 效 电 源
R4 4Ω
第四章
第 4 章
电路分析方法之三
－－电路定理法
叠加原理 等效电源定理 特勒根定理 互易定理
教学重点：替代定理
难点：线性电路的线性关系 戴维南定理 特勒根定理 运用多个定理的综合解题
1
§4－2 替代定理或置换定理
第 4 章
替代定理（又称置换定理）： 在具有唯一解的线性网络中，若某条支路的电压UK （或电流IK）为已知，则这条支路可以用一个电压值为 UK的独立电压源（或用一个电流值为IK的独立电流源） 来替代，若替代后电路仍具有唯一解，则该网络所有支 路的电压和电流均保持不变。 说明： 1. 替代定理适用于线性、非线性电路、定常和时变电路。 2. 替代定理的应用必须满足的条件: 1) 原电路和替代后的电路必须有唯一解。 2) 被替代的K支路必须是独立的、和电路其它 部分应无耦 合及受控关系。
I1 2Ω I2 10A I 3 1Ω I4 4Ω 5Ω + 10V _
原电路 根据叠加定理
I1’’ 2Ω I2’’ I3’’ 1Ω I4’’ 4Ω 5Ω + 10V _
11
I 1 = I 1 ′ − I 1 ″, I 2 = I 2 ′ − I 2 ″ I3 = I3′ + I3 ″, I4 = I4 ′ + I4 ″
US"= 10I1 " + U1" =10×1.6 + 9.6 =25.6V US= US' +US"=-6+25.6=19.6V
电路分析之替代定理
3
§2-5 替代定理
ห้องสมุดไป่ตู้举例说明：
求下图(a)电路中 g=2S。试求电流 I。
①u1 ②u2
解：1、采用节点法或回路法 节点①： 节点②：
1 1 1 ( + )u1 − ( )u2 = gU 4 4 4
注意：5Ω 不能记入 电导内
u2 = 8
补充方程： U =
8V ×6 2+6
u1 I= = 7A 4
4
§2-5 替代定理
2、采用替代定理
分压公式 U＝6V
替代定理 gU=12A
(b) 替代定理
替代定理
I＝7A
(d)
(c)
5
§2-5 替代定理
可否 替换 为：
6
§2-5 替代定理
2、替代定理的作用： 简化电路的分析与计算。 用于定理的证明 3、可用独立源替代的原因：独立源的特殊特性 4、替代定理的适用范围
2
i2 a N N2 u2 b N
§2-5 替代定理
2. 替代定理
内容： 电路中任何一个二端元件（或网络），在一般 情况下（有唯一解 —— 电流、电压唯一），可 用一个电压/电流源来代替。此电压/电流源的 电压/电流的大小和参考方向均与原二端原件 （或网络）的端电压/电流相同。替代后不会影 响外电路中各支路的电压/电流。
§2-5 替代定理
§2-5 替代定理
内容： 等效的概念 替代定理的内容 替代定理的作用及适用范围
1
§2-5 替代定理
1. 等效变换的概念
---- 若两个二端子（或单端口）网络 N1 和 N2 ，当它 们与同一个外部电路N 相接，若在相接端点处的电 压、电流关系完全相同时，则称N1和N2为相互等效 的二端子网络． i1 a N1 u1 b 若i1 = i2, u1 = u2, 则N1和N2为相互等效
《替代定理》课件
路的设计和分析过程，提高电路的性能
和效率。
3
信号处理和通信技术
4
替代定理可以用来分析、设计和优化各 种信号处理和通信系统，提高系统的性
能和可靠性。
计算机程序优化
通过编写等价但更优化的代码，可以提 高程序的运行效率和响应速度。
形式化验证
替代定理是形式化验证中的基础方法之 一，可以帮助验证器证明一些关键性质 的正确性。
《替代定理》PPT课件
替代定理是数学和电子工程学科中的一项重要理论。本课程将介绍替代定理 的历史背景、定义及作用、分类和特点等内容，并探索替代定理在不同是一种数学推理方法， 即通过一个命题的等价关系来求 证另一个命题的真假性。在逻辑 代数和电子工程学科中被广泛使 用。
在传感器网络和嵌入式控制系统 中，替代定理可以用于优化网络 协议、分析系统稳定性和可靠性 等问题。
在机器人和自动化系统中，替代 定理可以用于优化控制算法、分 析动力学和运动学、提高运动控 制精度等问题。
基于替代定理的优化算法
1 基于策略的算法
通过启发式搜索和策略选 择，设计一系列替代定理 变换策略，从而高效地获 得可行解。
替代定理的发展趋势
替代定理将向更深入、更高效、更智能化的方向发展，帮助我们更好地理解和利用复杂的自 然和社会现象。
不足
替代定理有时会和其他优化策略产生局部最优解， 难以达到全局最优解；替代定理的应用需要一定的 数学基础和专业知识。
替代定理与其他优化方法的比较
1
贪心算法
贪心算法通过贪心选择这样的局部最优解，误以为获得了最优解，但并不能保证 一定获得全局最优解。
2
动态规划
动态规划综合考虑不同状态的优化策略，通过状态转移和最优子结构等规律，求 解最优化问题，但需要考虑更多状态和指标。
4.2替代定理
替代定理的图解
简言之：图（b）或图（c）与图（a）等效。
2 中北大学国家级电工电子实验教学示范中心
替代定理的证明
如 其效（上图不有（看电a）虚流,线i支k和）路电，R压ka是cu两从k。点网那等路么电中图位分（。离b把）出a与c的两图一点（条短a支）路路，等, 如虚线所示，得到图（c）的等效电路。这样做同 样不改变网路内及本支路的工作状态。
4 中北大学国家级电工电子实验教学示范中心
替代定理例题
当R2变化时其上电流电压皆可知，故可用已知的 电压源和电流源替代该支路，如图（b）和（c）。
同时设网路内含有电压源Us，可用叠加定理写出I1 的表达式：
G1Us G2U2 I1
（1）
将给定的两组数据代入，联解获得参数
5 中北大学国家级电工电子实验教学示范中心
替代定理例题
获得参数后，再反求满足 I1=0时的U2、I2，最后由 欧姆定律确定R2。这将分两步进行。 ①如图（b）所示。代两组已知数据到式（1）得
G1Us G2 8 20 I1 11 G1Us G2 2 50 I1 5
联解得出 G2 ；0.1 G1U s 5
将此数据代入（1）式得出满足
由此替代定理得到证明。
3 中北大学国家级电工电子实验教学示范中心
替代定理例题
[例]图（a）为含源网路，已知R2 = 8Ω时I2 = 20A； I1 = 11A。又知当R2 = 2Ω时I2 = 50A；I1 = 5A，试求 当R2等于多少时 I1 = 0。
解：特别提示： 此题有一定的难度，并不是一 个可直观求解的题目，因为网 路的参数和激励都不知。然而 给出外部参数变化时的两组电 流数据，这些数据一定满足一 些既定的约束关系。这是解题的突破口。
4.2 替代定理
4.2 替代定理对于一个电路，若某一支路电压为uk 、电流为ik，那么这条支路就可以用一个电压等于uk的独立电压源，或者用一个电流等于ik 的独立电流源，或用大小为R=uk/i k的电阻来替代，替代后电路中所有元件或支路的电压、电流均保持原值(解答唯一)。
1.替代定理第 1 页替代定理支路i k+–u k+–u k i k +–u k u=Rii ki=i k u=Riiuu=u k 工作点等效伏安注意：不是伏安特性等效第 2 页Ai k+–u k支路kA+–u k证毕!2. 定理的证明u k u k＋＋Ai k+–u k支路k+–u ku k u k=0第 3 页＋310＋＋32＋替代前后KCL、KVL关系相同，但“替代” “等效变换”。
替代定理既适用于线性电路，也适用于非线性电路。
注意“替代”仅仅是在工作点等效，不是伏安特性等效。
替代后电路必须有唯一解:替代后不能出现纯电压源回路和纯电流源节点（包括广义节点）替代后其余支路及参数不能有任何改变。
第 5 页有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）1.5A－－－－－1.5A2.5A1.5A 1A－＋－－－？－？第＋U ＋6A=+–+U 0.50.530V1 0.5＋6A–+U'0.50.510.5 30V＋–+0.50.510.56AU''第8 页有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）– ＋+6AU''。
[电路分析]替代定理
![[电路分析]替代定理](https://img.taocdn.com/s3/m/84723fa26c175f0e7dd137b7.png)
替代定理
替代定理（substitution theorem ）
如果已知电路中第 k 条支路的电压 uk 和电流 ik ，那么无论该条支路是由何种元件构成的，它都可以用电压等于 uk 的理想电压源或电流等于 ik 的理想电流源去替代，替代之后，电路中其他支路的电压和电流均不变。
推论：如果第 k 条支路的电压 uk 等于 0 ，那么该支路可用一条短路线去替代；如果第 k 条支路的电流 ik 等于 0 ，那么该支路可用一对断开的节点去替代。
例 4.2-1 图 4.2-2 （ a ）所示电路为电桥电路，当通过电阻 Rg 的电流 Ig=0 时，电桥达到平衡。
Us=4.5V ， R1=1K Ω， R2=10K Ω， R3 为可变电阻， R4 为被测电阻，现调节电阻 R3 ，当 R3=0.5K Ω时 , 电桥达到平衡。
求被测电阻 R4 及电压源供出的电流 I 。
解：当电桥平衡时，，则 Rg 电阻上的电压。
由于，根据替代定理， ab 支路可用一条短路线替代，如图 4.2-2 （ b ）所示。
显然，
，
即
又由于，根据替代定理， ab 支路可用一对断开的节点替代，如图 4.2-2 （ c ）所示。
则
所以，
上面两式相除，得
因此，被测电阻为
再由图 4.2-2 （ b ），得电桥平衡时， c 、 d 两端的等效电阻为
Rcd= （ R1 ∥ R2 ） + （ R3 ∥ R4 ） = （ 1K ∥ 10K ） + （ 0.5K ∥ 5K ）
=1.364K Ω
所以，平衡时电压源供出的电流
注意：替代定理对于线性电路和非线性电路都是成立的。
替代定实验报告
一、实验目的1. 理解替代定理的基本概念和适用条件。
2. 验证替代定理在电路分析中的应用，加深对基尔霍夫定律、叠加定理、戴维南定理等电路基本定律的理解。
3. 提高电路分析的实际操作能力，培养严谨的科学实验态度。
二、实验原理替代定理是电路理论中的一个重要定理，它指出：在一个线性电路中，如果一个支路中的电流或电压可以单独由一个电源或一组电源提供，那么这个支路可以用一个等效电源来替代，而不影响电路中其他部分的工作。
具体来说，替代定理可以分为以下两种情况：1. 电流源替代定理：在电路中，一个电流源可以用一个等效电压源来替代，其等效电压等于电流源的内阻乘以电路中电流源两端的开路电压。
2. 电压源替代定理：在电路中，一个电压源可以用一个等效电流源来替代，其等效电流等于电路中电压源两端的短路电流除以电压源的内阻。
三、实验仪器与材料1. 电路实验箱2. 电源（直流稳压电源）3. 电阻器4. 电位器5. 电流表6. 电压表7. 连接线8. 示波器（可选）四、实验步骤1. 搭建实验电路：根据实验要求，搭建一个包含电流源或电压源的电路。
电路中应包含电阻、电位器等元件，以便观察替代定理的应用效果。
2. 测量电路参数：在搭建好的电路中，分别测量电路中各个元件的电压和电流值，记录数据。
3. 应用替代定理：- 对于电流源替代定理，将电流源替换为一个等效电压源，计算等效电压源的值，并将电流源从电路中移除。
- 对于电压源替代定理，将电压源替换为一个等效电流源，计算等效电流源的值，并将电压源从电路中移除。
4. 重新测量电路参数：在替换电流源或电压源后，再次测量电路中各个元件的电压和电流值，记录数据。
5. 对比分析：将替换前后测量得到的数据进行对比分析，验证替代定理的正确性。
五、实验结果与分析1. 电流源替代定理：通过实验，我们发现替换电流源后的等效电压源与原电流源的开路电压相等，电路中其他部分的电压和电流值没有发生变化。
2. 电压源替代定理：同样地，替换电压源后的等效电流源与原电压源的短路电流相等，电路中其他部分的电压和电流值也没有发生变化。
3-2 替代定理
3.2 替代定理1. 替代定理的内容替代定理：对于电路中任意一个端口而言，如果其端口电压为u ，则可以用一个电压为u 的电压源替代，如果其端口电流为i ，则可以用一个电流为i 的电流源替代，被替代端口之外的电路应保持不变。
替代定理听起来好像很有道理，事实也的确如此。
电路教材中有替代定理的证明过程，其实根本不用证明。
稍微一想就知道替代定理是成立的。
因为对于一个电压源来说，其电流完全由外接电路决定。
既然替代后，被替代端口之外的电路保持不变，那么自然端口电流也不变，对于外电路来说，替代前后是等效的。
从这个意义上说，其实替代定理其实就是一种等效变换。
2. 巧用替代定理从替代定理的内容很容易看出来替代定理是局部电路的等效变换，只能起到局部简化的作用。
因此替代定理不是一种直接求解电路的方法，只是一种进行电路局部简化的方法。
即便如此，如果我们善用替代定理，有时也会收到非常好的效果。
下面我举两个例子。
例1：求图1（a ）所示电路的i 。
这个电路看起来很复杂的样子，但仔细观察就会发现右侧三个支路并联，且由于短路线的存在，电压一定为零，根据替代定理，就可以用一个电压为零的电压源替代。
电压为零的电压源其实就是短路线，因此右侧三个支路可以全部去掉，替代成短路线，如图1（b ）所示。
此时，显然可以求出3A i =。
可见巧用替代定理后，电路分析变得很简单。
15V15V （a ）例1电路 （b ）用短路先替代图1 巧用替代定理例1电路例2：求图2（a ）所示电路的i 。
仔细观察会发现100欧姆电阻与电流源串联支路的电流为6A ，既然如此，根据替代定理，100欧姆电阻与6A 电流源串联，可以用6A 的电流源替代，如图2（b ）所示，就好像100欧姆电阻消失了一样。
此时很容易看出4A i =。
可见，通过替代，电路分析变得更简单了。
（a）例2电路（b）用电流源替代图2 巧用替代定理例2的电路3.问与答问：替代定理看起来与等效变换很像，它们之间有何异同？答：替代定理与等效变换的关系很难说得清楚。
电路原理 代替定理
i + us R + u + i + u -
RL us
R -
i + us + u 电路原理
§2-2 替代定理
i + us N + u + us i
+ u -
结论1：电路中的任何一个二端元件或二端网络： 若已知其端电压，可用一个电压源来代替， 此电压源的电压的大小和参考方向均与已 知的端电压相同。 注意：替代前后不影响其它支路的电压、电流。 电路原理 对外等效
电路原理
例题分析
试用替代定理求电压Ux。
3Ux + 任意 二端 网络 + 2V -
8V +
Ia + 4Ω Ux -
解：3U x + 2Ia +
8V +
Ia + 4Ω Ux 2Ia
2V
-
2－ 3 U
x
8U
x
x
0
U
3V
+
电路原理
讨论
R
is
is is us +
电路原理
讨论
+ us R
+
us + us is
简Hale Waihona Puke 电路电路原理练习 N0和均为含源线性电阻网络，在图示电路中3Ω电阻的端电 压U为（ ）
+
U -
-
电路原理
电路原理
§2-2 替代定理
注意
(1) 替代不会影响到电路中其他各支路电流和支路电压，替代 前后等效是对外部电路而言的。 (2) 替代定理不仅适用于线性电路，也适用于非线性电路；被 替代的支路或二端网络，可以是有源的，也可以为无源的； (3) 受控源的控制支路和受控支路不能一个在被替代的局部二 端网络中，而另一个在外电路中。即授控源的控制量不能因替 代而从电路中消失。
电路原理课件-替代定理
电路中旳任何一种二端元件或二端网络，
➢ 若已知其端电压，可用一种电压源来替代，此电 压源旳电压旳函数体现式和参照方向均与已知旳 端电压相同。
➢ 若已知其端电流，可用一种电流源来替代，此电 流源旳电流旳函数体现式和参照方向均与已知旳 端电流相同。
证明：
替代后不会影响电路中其他 各支路旳电流和电压。
替代定理旳用途： 1 简化电路 2 用于推导其他电路定理
注意：
(1) 替代定理不但合用于线性电路，也合用于非线性 电路；
(2) 被替代旳支路或二端网络，可以是 有源旳，也可觉得无源旳；
(3) 受控源旳控制支路和受控支路不能一种在被替代 旳局部二端网络中，而另一种在外电路中。换句话 说，受控源旳控制量不能因替代而从电路中消失。
例1. 已知Uy = 2 V，试用替代定理求电压Ux。 解：
2－3U x 8 U x 0 U x 3V
例2 试求图示电路在I=2Aห้องสมุดไป่ตู้，20V电压源发出旳功率。
解：用2A电流源替代电路中旳电阻Rx和单口网络 N2，即，
2I1 2 （I1 2） 20 I1 4A
20V电压源发出旳功率为
P 20 4 80W
例3.
