六、固定码的安装
大金(中国)投资有限公司广州分公司工程技术课
24 24
吊码的安装
※确定冷媒管、排水 管的走向和定位；
※安装冷媒管、排水 管前应先安装固定码；
大金(中国)投资有限公司广州分公司工程技术课
25 25
吊码的安装
※冷媒管、排水 管的固定码间隔 要统一美观,固定 间距应在大金的 技术要求内；
17 17
设备的安装
※室外机基础高度 200mm以上；
※室外机基础加防 震垫；
※防震垫厚度不小 于10mm；
※室外机安装位置 便于排水;
大金(中国)投资有限公司广州分公司工程技术课
18 18
设备的安装
※HRV水平安装±1°以内 ； ※HRV按照正确方向安装； ※HRV有足够的维修、保养空间； ※HRV维修口的尺寸为: 400×400mm以上； ※室外的送、回风管的间距为风管 直径的3倍以上; ※室外侧的风管要进行绝热;
※丝杆的长度统一在机 器的中间位置；
大金(中国)投资有限公司广州分公司工程技术课
16 16
设备的安装
※室外机水平安装 ±1°以内;
※室外机应保证足 够的散热空间；
※ 室外机的噪音应 不影响到用户或是 他人；
※室外机排风应不 影响到他人；
※室外机应有足够 的维修空间；
大金(中国)投资有限公司广州分公司工程技术课
※设备包装完好；
大金(中国)投资有限公司广州分公司工程技术课
8 8
9
材料的摆放
※堆放场所应具 备防水、防尘、 防晒条件；
※冷媒管清洁后 应做好封口处理；
※冷媒管离地 300mm以上搁 置堆放,并防止碰 撞受损；
空调安装施工规范ppt课件
防火等级A不燃
一般在现场制作，安装成本高， 适用于大型的风管。一般从外部 进行保温处理，使用寿命长。
防火等级B1难燃
工厂定制，现场拼接，安装方 便，适用于各种场合。 包括酚醛、玻璃纤维等内外覆 铝箔的风管。
47
3.2、施工中安装规范
3.2.1、室内机安装规范要求-高静压风管机
风口选材
单层百叶 双层百叶 适用于层高较低的住宅
4
家用中央空调安装培训
2、施工基本流程
5
2、施工基本流程
施工基本流程如右图所示， 施工过程中可以根据不同 的情况合理调整顺序
6
2、施工基本流程
7
家用中央空调安装培训
3、施工规范和要求
8
目录
3、施工规范和要求
3.1 3.1.1 3.1.2 3.1.3 3.1.4
施工前准备工作 施工图纸审核 施工工具 施工现场物料管理 开工培训
54
3.2、施工中安装规范
3.2.2、冷媒配管施工规范 空调冷媒配管作业主要包含以下三个方面： ① 冷媒配管的固定作业 ② 冷媒配管的焊接作业 ③ 冷媒配管其他处理（弯管、涨管等）
55
3.2、施工中安装规范
3.2.2、冷媒配管施工规范-固定作业 横管支撑 支撑目的：减少管路热胀冷缩而造成的应力负荷 ①铜管外径6.35mm~9.52mm，支撑件间距不大于1.0M。 ②铜管外径在12.7mm以上时，支撑件间距不大于1.5M。
家用中央空调安装培训
1
目录
1、施工质量的重要性 2、施工基本流程 3、施工规范和要求
2
家用中央空调安装培训
1、施工质量的重要性
3
1、施工质量的重要性
空调施工过程中，安装材料的选择、施工规范的执行情 况以及各项施工工艺的水平都决定了最终的施工质量，决定 了用户对空调感受。因此对于一个成功的工程来说，三分产 品，七分安装，这是得到业界广泛认同的！
大金空调安装规范
FVY71LNVLW RY71FPBSVILW
FVX56AV1C RX56AV1C
MC704MV2 FDXD50BMVMC RXD50BMVMC
安装配件
铜管 保温管 排水管 电线
各种配件的规格
配件 名称
室内外配管（mm)
液管
6.4
保温管(mm)
液管
12-15
配线(mm² )
室内外 联络线
2.5mm²
家用空调 维修篇
室外机电脑板的拆卸
室外机配线图
电桥 交流→直流
变频模块
压缩机
室外机的电器元件
维修工具
室外机电器箱的拆卸
变频器及压缩机故障的判断
变频电路可引起数种故障，典型的故障电流输出（OPC：故障代码L5）。如果过大电流连续数 微秒流向变频器末端的晶体管模块N端，变频器的过电流功能将使变频器的运转暂停以保护晶体 管模块。有时会出现电流过大，但过大电流本身并非故障。因此，在这种情况下，当电流恢复正 常时，变频器自动重新启动。但是，如果过电流异常连续数次发生（发生次数因机型而异），变 频器将显示“L5”并停止运转。 在上述情况下，变频器将在很短时间内停止。因此，这一现象无法用通常的维修方法来监测。而 且，要确定哪些部件发生故障几乎是不可能。更严重的是，可能不得不更换整个压缩机，晶体管 模块和变频器PC板。在这种情况下，使用变频分析仪，能够检测出故障由压缩机 2还是控制侧（ PC板或晶体管模块）造成的。变频器具有准三相输出，准三相输出是通过使用 6个晶体管开启或 关闭DC电源而产生的。如果这6个晶体管中的任何一个无法工作，就不可能有适当的三相电源输 出。使用变频器分析仪，能够同时检查所有晶体管的运作情况 。
大金摆动式压缩机
静音低至22分贝
大金VRV空调安装调试示范PPT课件
FXS-
天花板嵌入风管连接型
FXM-
天花板悬挂型
FXH-
挂壁型
FXA-/FXYA-
排水泵扬程 550/600* mm
660/750* mm 440 mm
210/250* mm （选配，294 mm） （选配，600 mm） （选配，1000 mm）
*注：前一数字为进口机，后一数字为国产机。数据以随机的说明资料为准.
最新课件
22
3、冷媒配管工程
最新课件
23
3、冷媒配管工程
4）铜管的保养：（接上页） ●施工中的铜管，若不能及时与室内、外机连接，必须进行
封口：
①短时间内可用胶带封口； ②长时间必须用钎焊法： （夹紧管口，钎焊，封入 2~5kgf/cm2氮气，见右图 ）
●穿保温套、穿墙时必须封口， 并用塑料包裹好，见右图：
3）试验步骤：用氮气对系统液管和气管同时加压
步骤 ① ② ③
压力 3kgf/cm2 15kgf/cm2 28kgf/cm2
●工作顺序：
最新课件
32
4、排水管工程
1）要点：倾斜度至少1/100；
●如果做不到1/100坡度，可考虑使用大一号配管，利用管径做坡度；
●排水管就近排放，尽可能短；
●空调排水管必须与其他水管分开安装，以防止其他水管堵塞时水
倒流入室内机；
特别是与污水管分开安装，以防止异味进入室内。
最新课件
33
4、排水管工程
空间，但是距离不能太大。
最新课件
30
3、冷媒配管工程
12）氮气置换： ●原因：如果焊接时未进行氮气置换，会使配管表面生成 氧化膜，进入冷媒系统内会给阀和压缩机等带来不良影响， 直接造成重大故障。 ●方法：见下图，氮气压力为0.2kgf/cm2左右
空调器安装施工指南幻灯片PPT
不同使用场所（㎡） 居室房间面积（m2） 计算机房面积（m2） 饭店客房面积（m2） 餐厅 面积（m2） 商场 面积（m2） 办公室 面积（m2）
单位面积所需冷负荷（W） 例：制冷量 3500W
150～170 160～200 160～200 220～350 200～300 160～200
23（㎡） 19（㎡） 24（㎡） 18（㎡） 14（㎡） 19（㎡）
改善前
改善后
P- 11
室内机安装面选定
嵌入式空调内机的安装位置
参考值:
A点距离1500mm以上(距墙壁) B点距离1500mm以上(距障碍物) C点距离地面2200mm--2600 mm
柜式空调内机的安装位置
参考值:
A点距离100mm以上(距墙壁) B点距离100mm以上(距墙壁) C点平行距离不应有障碍物。 D点角度不小于45度 注：（1）室内机安装要保持水平，如遇
冷媒配管安装 真空干燥
冷凝水管安装 电气工程
检漏
A
A
安装检查 充填冷媒 现场设定
试运转 收尾施工 交付使用
P-9
安装面选定情况
1．安装面材质
安装在建筑物的墙壁或屋顶时，必须是实心砖、混凝土或其强度等效的安装面；
2．安装面承重
建筑物预留有空调器安装面时，必须采用足够强度的钢筋混凝土结构件，其承重能力内机安装面应大于 120kg/m2，外机安装面应大于300kg/m2；
空调器安装施工指南幻灯 片PPT
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
使用房间的用途及空间情况
空调器的冷（热）负荷应与使用房间的主要用途和空间相适宜。 1．房间的主要用途 分为：家庭居住；饭店客房；办公室；计算机及外围设备或电气设备房；商场；餐 厅。 对一些计算机房和互连网数据中心等需终年制冷降温场所应选配基站式专用空调,
大金空调安装注意事项-2022年学习资料

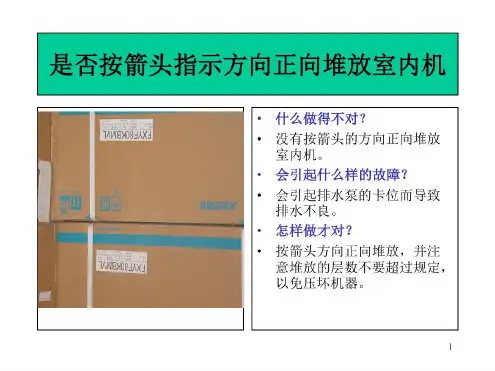

分歧以后是否立即急转弯-什么做得不对？-怎样做才对？-分歧管出口后急转弯-直行500mm以上的距离后再-会 起什么样的故障？-转弯。-因为冷媒的偏流，引起系统性能-的下降，容易产生冷媒的流动音。
