单片机结构及开发设计流程精修订

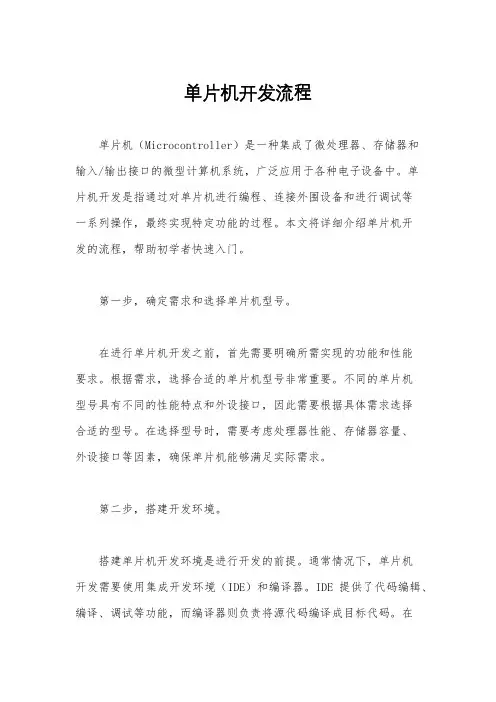

单片机开发流程
单片机开发流程单片机（Microcontroller）是一种集成了微处理器、存储器和输入/输出接口的微型计算机系统，广泛应用于各种电子设备中。
单片机开发是指通过对单片机进行编程、连接外围设备和进行调试等一系列操作，最终实现特定功能的过程。
本文将详细介绍单片机开发的流程，帮助初学者快速入门。
第一步，确定需求和选择单片机型号。
在进行单片机开发之前，首先需要明确所需实现的功能和性能要求。
根据需求，选择合适的单片机型号非常重要。
不同的单片机型号具有不同的性能特点和外设接口，因此需要根据具体需求选择合适的型号。
在选择型号时，需要考虑处理器性能、存储器容量、外设接口等因素，确保单片机能够满足实际需求。
第二步，搭建开发环境。
搭建单片机开发环境是进行开发的前提。
通常情况下，单片机开发需要使用集成开发环境（IDE）和编译器。
IDE提供了代码编辑、编译、调试等功能，而编译器则负责将源代码编译成目标代码。
在搭建开发环境时，需要安装相应的IDE和编译器，并进行相关配置，确保开发环境能够正常工作。
第三步，编写程序代码。
编写程序代码是单片机开发的核心内容。
在编写程序代码时，需要根据需求进行算法设计和功能实现。
通常情况下，单片机开发使用C语言或汇编语言进行编程。
在编写程序代码时，需要考虑代码的可读性、效率和可维护性，确保程序能够稳定可靠地运行。
第四步，调试和测试。
编写完程序代码后，需要进行调试和测试。
调试是指通过调试工具对程序进行逐步执行和监控，查找程序中的错误并进行修正。
测试是指对程序进行全面的功能测试和性能测试，确保程序能够符合需求和预期。
在调试和测试过程中，需要使用示波器、逻辑分析仪等工具，对程序进行全面的验证和调试。
第五步，系统集成和验证。
系统集成是指将单片机与外围设备进行连接和调试，确保整个系统能够正常工作。
在系统集成过程中，需要进行硬件连接和软件调试，确保单片机与外围设备之间的通信和控制能够正常进行。
系统验证是指对整个系统进行全面的功能验证和性能验证，确保系统能够稳定可靠地工作。

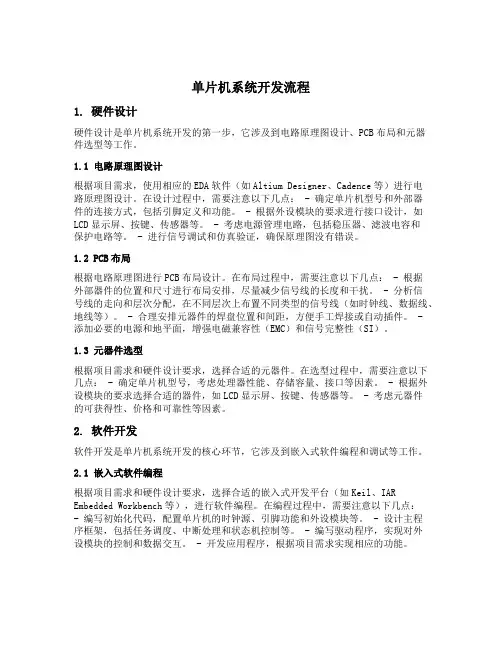

单片机系统开发流程
单片机系统开发流程1. 硬件设计硬件设计是单片机系统开发的第一步，它涉及到电路原理图设计、PCB布局和元器件选型等工作。
1.1 电路原理图设计根据项目需求，使用相应的EDA软件（如Altium Designer、Cadence等）进行电路原理图设计。
在设计过程中，需要注意以下几点： - 确定单片机型号和外部器件的连接方式，包括引脚定义和功能。
- 根据外设模块的要求进行接口设计，如LCD显示屏、按键、传感器等。
- 考虑电源管理电路，包括稳压器、滤波电容和保护电路等。
- 进行信号调试和仿真验证，确保原理图没有错误。
1.2 PCB布局根据电路原理图进行PCB布局设计。
在布局过程中，需要注意以下几点： - 根据外部器件的位置和尺寸进行布局安排，尽量减少信号线的长度和干扰。
- 分析信号线的走向和层次分配，在不同层次上布置不同类型的信号线（如时钟线、数据线、地线等）。
- 合理安排元器件的焊盘位置和间距，方便手工焊接或自动插件。
- 添加必要的电源和地平面，增强电磁兼容性（EMC）和信号完整性（SI）。
1.3 元器件选型根据项目需求和硬件设计要求，选择合适的元器件。
在选型过程中，需要注意以下几点： - 确定单片机型号，考虑处理器性能、存储容量、接口等因素。
- 根据外设模块的要求选择合适的器件，如LCD显示屏、按键、传感器等。
- 考虑元器件的可获得性、价格和可靠性等因素。
2. 软件开发软件开发是单片机系统开发的核心环节，它涉及到嵌入式软件编程和调试等工作。
2.1 嵌入式软件编程根据项目需求和硬件设计要求，选择合适的嵌入式开发平台（如Keil、IAR Embedded Workbench等），进行软件编程。
在编程过程中，需要注意以下几点：- 编写初始化代码，配置单片机的时钟源、引脚功能和外设模块等。
- 设计主程序框架，包括任务调度、中断处理和状态机控制等。
- 编写驱动程序，实现对外设模块的控制和数据交互。
单片机设计流程
单片机设计流程单片机设计是指使用单片机进行电子产品的整体设计和开发的过程。
单片机作为一种嵌入式系统的核心部件，广泛应用于各种电子产品中，包括家电、汽车电子、通信设备等。
本文将介绍单片机设计的基本流程，以帮助读者了解和掌握单片机设计的步骤和方法。
一、需求分析在进行单片机设计之前，首先需要明确产品的需求和功能要求。
这一阶段涉及到对产品功能、性能、成本等方面的评估和分析。
通过与客户交流和深入了解市场需求，确定产品的基本要求和设计目标。
同时，还需要对所使用的单片机型号和外围器件进行选择和考虑。
二、系统设计系统设计是单片机设计过程中的核心环节，涉及到硬件设计和软件设计两个方面。
（一）硬件设计硬件设计主要包括选择和连接各种电子元件的过程。
首先，根据产品需求，选择合适的单片机型号和外围器件，例如传感器、显示屏、通信模块等。
其次，根据电路原理图进行布线设计，确定各个元件之间的连接方式，考虑电源、信号线、地线等的布局和排线。
最后，完成电路板的设计和制作，包括PCB布局和元件焊接。
（二）软件设计软件设计是指通过编程实现单片机的功能和控制逻辑。
根据产品需求，选择合适的编程语言和开发环境，例如C语言、汇编语言和Keil 等。
然后，根据系统设计的需求，编写相应的代码实现各种功能，包括数据采集、信号处理、通信控制等。
最后，通过编译、下载和调试等步骤，将软件程序烧录到单片机中，进行功能测试和验证。
三、系统调试在完成单片机设计之后，需要进行系统调试和测试，以确保产品的正常工作和性能满足设计要求。
调试过程中，需要逐步验证和修正硬件和软件的功能和性能。
通过使用示波器、逻辑分析仪等仪器设备，检测和分析系统的电气特性和信号波形。
同时，还要进行各种功能测试，包括输入输出的正常工作、各种状态的切换和复位、异常情况的处理等。
四、性能优化在单片机设计的过程中，还可以通过优化设计和算法，提高系统的性能和响应速度。
性能优化的方法包括代码优化、降低功耗、减少延迟等。

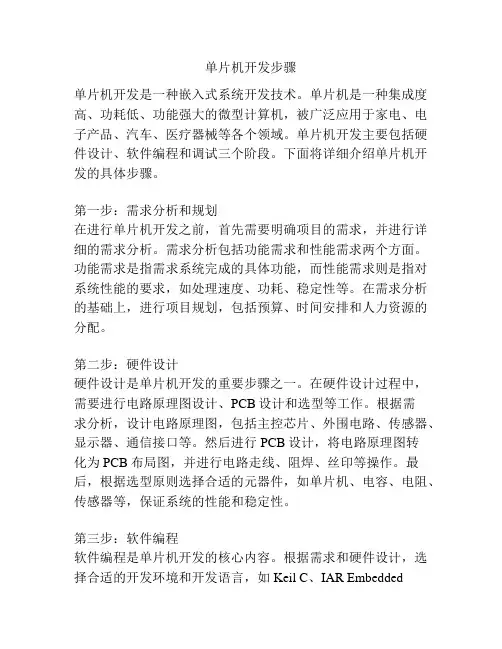

单片机开发步骤
单片机开发步骤单片机开发是一种嵌入式系统开发技术。
单片机是一种集成度高、功耗低、功能强大的微型计算机，被广泛应用于家电、电子产品、汽车、医疗器械等各个领域。
单片机开发主要包括硬件设计、软件编程和调试三个阶段。
下面将详细介绍单片机开发的具体步骤。
第一步：需求分析和规划在进行单片机开发之前，首先需要明确项目的需求，并进行详细的需求分析。
需求分析包括功能需求和性能需求两个方面。
功能需求是指需求系统完成的具体功能，而性能需求则是指对系统性能的要求，如处理速度、功耗、稳定性等。
在需求分析的基础上，进行项目规划，包括预算、时间安排和人力资源的分配。
第二步：硬件设计硬件设计是单片机开发的重要步骤之一。
在硬件设计过程中，需要进行电路原理图设计、PCB设计和选型等工作。
根据需求分析，设计电路原理图，包括主控芯片、外围电路、传感器、显示器、通信接口等。
然后进行PCB设计，将电路原理图转化为PCB布局图，并进行电路走线、阻焊、丝印等操作。
最后，根据选型原则选择合适的元器件，如单片机、电容、电阻、传感器等，保证系统的性能和稳定性。
第三步：软件编程软件编程是单片机开发的核心内容。
根据需求和硬件设计，选择合适的开发环境和开发语言，如Keil C、IAR EmbeddedWorkbench等，并编写程序代码。
编程时需要按照模块化的原则，将整个系统分解为各个模块，并分别编写相应的子函数。
常见的模块有初始化模块、中断模块、任务模块、通信模块等。
在编程过程中，需要注意代码的可读性、可维护性和易扩展性。
第四步：调试和测试在完成软件编程后，需要进行系统的调试和测试。
首先进行硬件的调试，包括检查PCB是否正常、元器件是否焊接正确、电路连接是否准确等。
然后进行软件的调试，主要包括功能验证、性能测试和错误排查等。
在调试过程中，可以使用硬件调试工具、模拟器和仿真器等辅助工具。
通过逐步排查错误，不断修改和优化程序代码，直到系统能够正常工作。
第五步：生产和部署当系统调试通过后，就可以进入生产和部署阶段。
单片机软件设计方法与流程
单片机软件设计方法与流程在单片机软件设计中，方法和流程是非常重要的。
本文将介绍单片机软件设计的一般方法和流程，并提供一些实用的技巧和经验分享。
一、需求分析在进行单片机软件设计之前，首先需要进行需求分析。
了解项目的具体需求，包括功能需求、性能需求、可靠性需求等。
需求分析是软件设计的基础，只有清楚了解需求，才能进行后续的设计工作。
二、功能设计在进行单片机软件设计时，首先需要进行功能设计。
根据需求分析的结果，确定要实现的功能，并将功能进行逻辑划分和模块化设计。
可以使用流程图、UML图等工具来进行功能设计，清晰地展现出每个功能的实现流程和数据传输。
三、算法设计在进行单片机软件设计中，算法设计是关键的一步。
根据功能需求，确定合适的算法实现方案。
有效的算法设计可以提高程序的效率和性能。
在确定算法之后，可以使用伪代码或流程图来描述算法的实现过程。
四、软件架构设计在进行单片机软件设计之前，需要进行软件架构设计。
软件架构设计是整个软件设计的框架，包括模块划分、模块之间的接口设计、数据流向等。
合理的软件架构设计可以提高软件的可维护性和可扩展性。
五、编程实现在完成软件设计之后，需要进行编程实现。
根据设计的结果，采用合适的编程语言进行编写。
在编程过程中，需要注意代码的规范性和易读性，添加必要的注释和文档说明，方便后续的维护和阅读。
六、调试测试在完成编程实现之后，需要进行调试测试。
通过单元测试、集成测试等手段，验证程序的功能和性能是否符合需求。
在进行调试测试时，需要注意测试用例的编写和测试结果的分析，及时修复bug和优化程序的效率。
七、优化改进在进行单片机软件设计之后，可以进行优化改进。
通过对程序的性能进行评估和分析，找出瓶颈所在，并采取相应的优化措施。
优化改进可以提高程序的响应速度和资源利用效率。
八、文档撰写在完成单片机软件设计之后，需要进行文档撰写。
撰写软件设计文档可以记录设计的过程和结果，方便后续的维护和复用。
软件设计文档应包括需求分析、功能设计、算法设计、架构设计、编程实现、测试结果等内容。
简述单片机系统的开发流程
简述单片机系统的开发流程单片机系统是指由单片机芯片、外围电路和软件程序组成的一种嵌入式系统。
单片机系统的开发流程包括硬件设计、软件开发和系统调试等多个阶段。
1. 硬件设计阶段硬件设计是单片机系统开发的第一步，主要包括电路设计和PCB设计两个部分。
(1) 电路设计：根据系统需求，选择合适的单片机芯片和外围器件，设计电路原理图。
在电路设计过程中，需要考虑功耗、时钟频率、IO口数量、通信接口等因素，并根据需求进行电源供应、时钟电路、外设接口电路等设计。
(2) PCB设计：根据电路原理图，进行PCB的布线设计。
通过布线设计，将电路原理图中的元器件进行合理的布局和连接，以满足信号传输、电源供应等要求。
在PCB设计过程中，需要注意信号完整性、电源稳定性、阻抗匹配等问题。
2. 软件开发阶段软件开发是单片机系统开发的核心部分，主要包括编写程序和调试两个环节。
(1) 编写程序：根据系统需求和硬件设计，选择合适的开发工具和编程语言，编写单片机的软件程序。
在编写程序过程中，需要了解单片机的指令集、寄存器配置、中断处理等相关知识，并根据需求实现系统的各项功能。
(2) 调试：将编写好的软件程序下载到单片机芯片中，通过调试工具进行调试。
调试过程中，可以通过单步执行、断点调试等方式，逐步检查程序的运行情况，发现并解决程序中的错误和问题。
调试完成后，可以对系统的功能进行验证和优化。
3. 系统调试阶段系统调试是单片机系统开发的最后一步，主要包括硬件调试和软件调试两个环节。
(1) 硬件调试：通过仪器设备和测试工具，对硬件电路进行测试和验证。
主要包括电源稳定性、信号传输、外设功能等方面的测试。
在硬件调试过程中，可以使用示波器、逻辑分析仪等工具对信号进行观测和分析，发现并解决硬件电路中的问题。
(2) 软件调试：在硬件调试完成后，对软件程序进行全面的功能测试。
通过输入不同的参数和数据，验证系统的各项功能是否正常运行。
在软件调试过程中，可以使用调试工具和仿真器对程序进行调试和测试，以确保系统的稳定性和可靠性。
单片机开发流程(一)
单片机开发流程（一）引言概述：单片机开发是嵌入式系统开发中至关重要的一环。
本文将介绍单片机开发的基本流程，旨在帮助读者了解单片机开发过程中的各个环节，并提供一些实用的开发技巧。
正文：一、需求分析阶段：1. 确定系统功能需求：明确系统所需实现的功能，包括输入输出要求、数据处理要求等。
2. 确定开发平台：选择合适的单片机型号和开发工具，根据系统需求和开发者的经验进行选择。
3. 设计系统结构：绘制系统框图和流程图，明确各个模块之间的关系和数据流动。
二、硬件设计阶段：1. 确定外部电路：根据系统功能需求，确定所需的外设，如传感器、键盘、显示屏等，并设计相应的接口电路。
2. 完成电路原理图设计：根据外部电路设计，完成电路原理图的布局和连线，确保电路的正确性和稳定性。
3. PCB设计：根据电路原理图，进行PCB布局和走线设计，使硬件电路布局合理、稳定，并满足系统的要求。
三、软件设计阶段：1. 编写启动代码：编写单片机启动代码，初始化系统的各个硬件模块。
2. 设计任务分配：将系统功能划分为不同的任务，确定每个任务的优先级和执行顺序。
3. 编写任务代码：根据任务分配，编写相应的任务代码，实现系统各个功能模块的功能。
4. 进行调试和优化：通过调试和测试，对软件代码进行不断完善和优化，确保系统的稳定性和性能。
四、测试和验证阶段：1. 系统集成测试：将软件和硬件进行集成，进行系统级别的功能和性能测试。
2. 验证系统功能：验证系统是否满足需求，确保各项功能正常运行。
3. 进行回归测试：在验证系统功能的基础上，进行回归测试，确保修改后的代码没有引入新的问题。
五、系统部署和维护阶段：1. 生产制造：根据设计文档，进行系统的批量生产制造。
2. 部署系统：将开发好的系统部署到目标环境中，并进行现场测试和验证。
3. 系统维护和更新：对已部署的系统进行日常维护和更新，包括故障排除、软件更新等。
总结：本文介绍了单片机开发的基本流程，包括需求分析、硬件设计、软件设计、测试和验证以及系统部署和维护阶段。
单片机硬件设计方法与流程
单片机硬件设计方法与流程单片机（Microcontroller Unit，MCU）是一种整合了处理器核心、内存、输入输出接口、定时器、模拟数字转换器和其他各种功能模块在内的微型计算机系统。
它在嵌入式系统中得到广泛应用，用于控制、监测和管理各种设备和系统。
单片机硬件设计是确保嵌入式系统正确运行的关键，本文将介绍单片机硬件设计的方法与流程。
一、需求分析在进行单片机硬件设计之前，首先需要对系统需求进行分析。
这包括系统的功能需求、性能需求、输入输出设备的类型与数量、外部接口需求以及成本等要素的评估与确定。
需求分析的目的是为了明确系统的功能和硬件设计的基本框架。
二、选择单片机型号根据需求分析结果，选择适合的单片机型号。
不同的单片机具有不同的处理能力、存储容量、外设接口等特点，根据具体需求选择合适的型号以提高系统性能并节约成本。
三、电源电路设计电源电路设计是确保单片机正常工作的基础。
首先根据单片机的工作电压要求选择合适的电源电压，并设计相应的稳压电路实现电源的稳定输出。
其次，在电源电路中添加滤波电路以减小电源噪波对单片机产生的干扰。
四、晶振电路设计晶振电路提供单片机的时钟信号，是单片机工作的基础。
选择合适的晶振型号，并正确连接晶振电路，以保证单片机能够在稳定的时钟信号下正常运行。
五、复位电路设计复位电路用于在开机或异常情况下将单片机恢复到初始状态。
设计合理的复位电路可以确保系统在异常情况下能够安全可靠地恢复。
通常，复位电路由复位电路芯片、电容和电阻组成，通过控制复位引脚使单片机复位。
六、输入输出设计根据系统的输入输出设备需求，设计相应的输入输出电路。
常见的输入输出设备包括按钮、开关、LED灯、数码管、LCD显示屏、继电器等。
设计过程中需要考虑信号的稳定性、电流的限制以及防护措施等因素。
七、通信接口设计如果系统需要与外部设备进行通信，就需要设计相应的通信接口。
常见的通信接口包括UART、SPI、I2C等。
根据实际需求选择合适的通信接口，并设计相应的电路连接。
单片机开发流程
单片机开发流程单片机开发流程包括五个主要步骤：需求分析、系统设计、编码、调试与测试、部署与运维。
下面将详细介绍这五个步骤的具体内容。
1.需求分析需求分析是单片机开发的第一个步骤，也是最为关键的一步。
在这个阶段，开发者需要和客户或者用户进行沟通，了解清楚他们的需求和期望。
同时，还需要根据需求分析出系统的功能和性能指标，并将这些内容记录在文档中。
2.系统设计在需求分析之后，开发者需要从整体上设计系统。
系统设计也是关键的一步。
在这个步骤中，开发者需要考虑到系统的硬件和软件架构、端口和界面设计、输入输出等各个方面。
同时，还需要注意设计的可靠性、安全性和可扩展性。
3.编码在系统设计之后，开发者需要开始编写代码。
在这个阶段，开发者将目标系统的功能和性能指标转化为可执行的代码。
同时，需要注意代码的质量和可读性。
编程语言的选择和开发工具都非常重要。
4.调试与测试编写完成代码后，开发者需要对其进行调试和测试。
通过对代码的协调和分析，发现并解决代码中的潜在问题。
同时，需要进行全面性的测试，并将所有的问题记录在日志文件中。
这个过程非常关键，可减少开发之后解决问题的次数。
5.部署与运维在完成调试和测试之后，开发者最后要进行的事情是将系统部署到最终的使用环境中。
它可以是系统运行的硬件设备或运行在虚拟机中。
需要非常仔细地进行系统部署和配置。
随着在使用过程中出现问题，需要经过事后反思并进行持续优化。
综上所述，单片机开发的流程是一个相对比较复杂的过程。
除了专业知识外，开发者还需要注意细节、沟通和协作，才能顺利地完成项目。
同时也要注重代码、测试、部署等环节，以确保为客户和用户提供高质量的产品或解决方案。
单片机开发步骤
单片机开发步骤单片机开发是指使用单片机进行程序设计、硬件连接调试，并最终实现预定功能的过程。
下面将介绍单片机开发的主要步骤及相关参考内容。
1. 硬件准备与选择在单片机开发之前，首先需要确定所需的硬件设备和器件。
包括选择合适的单片机型号、外部扩展模块（如传感器、显示器等）、连接线缆等。
可以参考相关单片机型号资料手册、选型指南以及硬件厂商的官方网站。
2. 系统设计与电路原理图在进行单片机开发之前，需要对系统进行设计，并绘制相应的电路原理图。
系统设计包括功能需求分析、外部硬件电路设计、电源管理设计等。
电路原理图用于描述各个硬件器件之间的连接关系和信号传输路径。
可以参考电路设计教材和相关电路设计软件的使用手册。
3. 程序设计与编程在硬件准备和系统设计完成之后，开始进行单片机的程序设计和编程。
首先需要选择合适的开发工具和编程语言。
开发工具可以是集成开发环境（IDE）或者单片机专用的编程软件。
编程语言可以是C、C++、汇编等。
可以参考编程手册、编译器使用说明以及相关编程教程。
4. 编译与烧录在进行程序编写后，需要将程序编译成单片机可以执行的机器码。
编译器是用于将高级语言代码转换为机器码的工具。
在编译过程中，需要选择合适的编译选项和编译参数。
编译成功后，将机器码通过烧录器写入到单片机的存储器中。
可以参考编译器使用手册、烧录器的操作手册以及相关编程教程。
5. 硬件连接与调试在程序烧录完成后，需要将单片机与外部硬件设备进行连接，并进行相应的硬件调试。
硬件连接包括各个器件的引脚连接、接地线连接、电源连接等。
硬件调试包括输入输出信号的验证、时序分析、电压测量等。
可以参考电路原理图、硬件手册以及相关硬件调试教程。
6. 功能测试与优化在硬件连接和调试完成后，进行单片机功能测试和性能优化。
功能测试主要是验证系统是否按照需求正常工作，可以通过输入输出测试、各个模块功能测试等方式进行。
性能优化主要是对程序和硬件进行优化，提高系统的运行效率和稳定性。
单片机结构及开发设计流程
单片机结构及开发设计流程一、单片机结构单片机是一种在一个芯片上集成了微处理器、存储器、输入输出接口和时钟等电子元件的集成电路。
一般由中央处理器（CPU）、存储器（ROM、RAM）、输入输出接口（I/O）、时钟、定时器/计数器、串行通信接口等功能组成。
1.中央处理器（CPU）：负责执行程序、控制数据的运算和流程。
2.存储器（ROM、RAM）：ROM用于存放程序和常数；RAM用于存储临时数据。
3.输入输出接口（I/O）：通过输入输出接口与外部设备进行通信。
4.时钟：提供计时和计数的功能。
5.定时器/计数器：用于进行定时和计数操作。
6.串行通信接口：用于与其他设备进行数据通信。
单片机开发设计的流程主要包括以下几个步骤：1.系统需求分析：明确系统的功能需求、性能需求、输入输出要求等。
2.系统设计：根据需求分析结果进行系统设计，包括选择适合的单片机型号、选用合适的外围器件、设计功能模块等。
3.软件设计：根据系统设计的基础上，进行软件设计，包括编写程序、构建数据结构、设计算法等。
4.硬件设计：根据系统设计和软件设计的要求，进行硬件电路的设计，包括绘制原理图、布局PCB、选择元器件等。
5.硬件调试：将设计的硬件电路制作成实物后，进行调试，包括检查线路连接是否正确，检查电源是否正常，检查接口是否工作正常等。
6.软件编程：根据软件设计编写程序，将程序烧录到单片机的存储器中。
7. 软硬件集成测试：将硬件和软件整合在一起，进行功能测试。
通过测试判断系统是否满足需求，是否有bug等。
8.系统优化：根据测试结果对系统进行优化，包括性能优化、功耗优化、用户体验优化等。
9. 量产和维护：经过调试和测试后，将系统投入量产，同时进行系统维护，反馈用户的意见和问题，及时修复bug。
总结：单片机是一种集成了微处理器、存储器、输入输出接口和时钟等电子元件的集成电路，它的开发设计流程一般包括系统需求分析、系统设计、软件设计、硬件设计、硬件调试、软件编程、软硬件集成测试、系统优化、量产和维护等步骤。
一、单片机系统开发步骤(精)
3).查看I/O口，外设—I/O Ports— Port0、1、2、3（并口）
3、运行、停止、复位的使用 4、单步进入、单步跳过、单步出、 运行到光标处的使用。
5、退出调试状态，按(D)或选调试菜单。
六、 硬件仿真相关设置及使用
1、设置参数： 对象选项—调试
1). 选使用Keil Monitor-51 Driver
R2F 100
C3F 10uF
R1F 1K
C3A 22pF
C2A 22pF
循环灯编程、调试实例
1、题目：
使电路中的 L0--L7发光 二极管依次 循环点亮。 主程序： Org 0000h Mov a,#0feh Loop: Mov p1,a Acall delay RL a Sjmp Loop 延时0.5S子程序： Delay: mov r5,#6 bb:mov r6,#190 aa:mov r7,#200 djnz r7,$ djnz r6,aa djnz r5,bb ret end
2).选启动时加载程序。 2、实验台进入调试前、需按仿真器上的 复位键复位仿真器。 3、停止运行时，需按仿真器上的复位键 停止运行。 4、其它使用同前。
七、Keil-C51程序调试
1、程序题目： 将30H开始连续10 个单元赋成08H。 2、按实验步骤输入、 调试程序。 1). 查看程序执行时 相关寄存器值的变 化。 2).查看赋值前、后 30H开始单元内容 的变化。
Org 0000h Mov r0,#30h Mov r2,#10 Mov a,#08h Loop: Mov @r0,a Inc r0 Djnz r2,loop Sjmp $ End
循环灯编程、调试实例
VCC U1F P1.0 P1.1 P1.2 P1.3 P1.4 P1.5 P1.6 P1.7 1 2 3 4 5 6 7 8 9 P3.0 P3.1 P3.2 P3.3 P3.4 P3.5 P3.6 P3.7 XTAL1A 11.0592MHz 10 11 12 13 14 15 16 17 18 19 20 P1.0 P1.1 P1.2 P1.3 P1.4 P1.5 P1.6 P1.7 RST P3.0/RXD P3.1/TXD P3.2/INT0 P3.3/INT1 P3.4/T0 P3.5/T1 P3.6/WR P3.7/RD XTAL2 XTAL1 VSS 89C51 VCC P0.0 P0.1 P0.2 P0.3 P0.4 P0.5 P0.6 P0.7 EA ALE/PROG PSEN P2.7 P2.6 P2.5 P2.4 P2.3 P2.2 P2.1 P2.0 VCC 40 39 P0.0 38 P0.1 37 P0.2 36 P0.3 35 P0.4 34 P0.5 33 P0.6 32 P0.7 31 30 29 28 27 26 25 24 23 22 21 EA ALE PSEN P2.7 P2.6 P2.5 P2.4 P2.3 P2.2 P2.1 P2.0 L4 L5 L6 L7 VCC RESET P1.0 P1.1 P1.2 P1.3 P1.4 P1.5 P1.6 P1.7 510*8 L0 L1 L2 L3
单片机中的软件开发流程及工具介绍
单片机中的软件开发流程及工具介绍在当今科技高度发达的时代，单片机作为嵌入式系统的重要组成部分，被广泛应用于各个领域。
而单片机的软件开发流程和工具选择对于项目的成功与否起着至关重要的作用。
本文将重点介绍单片机中的软件开发流程，并介绍一些常用的开发工具。
一、单片机软件开发流程1.需求分析：在开始软件开发之前，我们需要明确系统或产品的需求。
这包括功能需求、性能需求、接口需求等。
通过需求分析，我们可以确保软件开发的方向和目标。
2.系统设计：系统设计是软件开发的关键步骤。
在这一阶段，我们需要确定软件的整体架构、模块划分、算法设计等。
合理的系统设计能够提高软件的可维护性和可扩展性。
3.编码：在完成系统设计后，我们需要进行编码工作。
编码是将设计的思想转化为实际的代码实现的过程。
在编码过程中，我们需要根据需求和设计要求，使用相应的编程语言和开发工具。
4.测试与调试：编码完成后，我们需要对软件进行测试和调试。
测试是确保软件功能和性能的关键环节。
通过测试和调试，我们可以发现并解决软件中的错误和问题。
5.发布与维护：当软件经过测试并且没有问题后，我们可以将其发布。
发布后的软件需要进行维护，包括 Bug 的修复、功能的更新和性能的优化等。
二、常用的单片机软件开发工具1.Keil MDK：Keil MDK 是一款强大的嵌入式开发工具，支持众多单片机系列，如ST、NXP等。
它提供了集成开发环境(IDE)、编译器、调试器和仿真器等功能，可以帮助开发者完成单片机软件的开发和调试。
2.IAR Embedded Workbench：IAR Embedded Workbench 是一款专业的嵌入式开发环境，适用于多种单片机系列，如ARM、MSP430等。
它提供了高度优化的编译器和调试器，能够提高代码的执行效率和软件的可靠性。
3.Code Composer Studio：Code Composer Studio 是德州仪器（TI）提供的一款集成开发环境，专为MSP430、C2000等TI系列单片机设计。
单片机开发流程(两篇)
引言概述：单片机开发是嵌入式系统开发中的重要环节，而开发流程的规范性和稳定性对于项目的成功与否至关重要。
在本文中，将介绍单片机开发流程中的具体步骤以及每个步骤的注意事项，以帮助读者更好地了解和掌握单片机开发流程。
正文内容：一、需求分析1.定义需求：明确项目的功能要求，并将其详细记录下来。
2.功能拆分：将整个项目的功能进行拆分，使得每个功能具有独立性，并确定各个功能之间的依赖关系。
3.评估资源：评估开发所需的硬件和软件资源，并确定项目的可行性。
二、硬件设计1.硬件选型：根据项目需求和资源评估结果，选择合适的单片机芯片和外围器件。
2.电路设计：设计电路原理图和PCB布局，注意信号完整性和电磁兼容性。
3.原型制作：制作硬件原型进行功能验证和调试，确保硬件设计的正确性和可靠性。
三、软件设计1.程序框架：确定程序的整体框架，包括初始化、数据处理、外设驱动等模块的划分和组织。
2.编程语言：选择适合的编程语言，如C语言或汇编语言，根据单片机芯片的特性和项目需求进行选择。
3.编程调试：利用集成开发环境（IDE）进行程序编写、调试和，确保程序的正确性。
四、功能实现1.连接外设：根据需求将所选外围器件与单片机芯片进行连接，并编写驱动程序。
2.功能测试：对每个功能进行测试，确保其功能符合设计要求。
3.代码优化：对程序进行优化，如减少资源占用、提高执行效率等。
五、验证与测试1.运行测试：将程序到目标单片机上，进行整体功能测试和性能验证。
2.问题排查：分析并解决测试中遇到的问题，确保程序的稳定性和可靠性。
3.系统优化：根据测试结果对系统进行优化，如修复bug、提高响应速度等。
总结：单片机开发流程是开发嵌入式系统的核心环节之一，对于保证项目的顺利进行和成功交付至关重要。
本文介绍了单片机开发流程中的五个主要步骤，包括需求分析、硬件设计、软件设计、功能实现、验证与测试，并详细阐述了每个步骤中的关键点和注意事项。
希望通过本文的介绍，读者能够更好地理解和掌握单片机开发流程，并在实际项目中能够顺利进行单片机开发工作。
单片机系统开发流程
单片机系统开发流程一、明确开发任务在开始单片机系统开发之前，需要明确开发任务，包括系统功能、性能要求、成本预算等方面。
开发任务需要尽可能详细地描述整个系统，以便后续设计和开发能够按照需求进行。
二、系统设计根据开发任务，进行系统设计。
系统设计包括整体架构设计、电路设计、单片机选型、接口设计等方面。
系统设计需要考虑到系统的可维护性、可扩展性和可靠性。
三、单片机选型根据系统设计的要求，选择合适的单片机型号。
单片机的选择需要考虑其性能、功能、成本、功耗等因素。
同时，还需要考虑单片机的供货情况和未来升级的可能性。
四、硬件设计硬件设计包括电路设计、电路板布局、元件选型等方面。
电路设计需要根据系统设计的要求，设计单片机的外部电路和接口电路。
电路板布局需要考虑到元件的布局、布线规则、电磁兼容性等因素。
元件选型需要选择合适的元件型号和规格，以满足系统的性能和可靠性要求。
五、软件开发软件开发包括程序编写、编译、调试等方面。
程序编写需要根据系统设计的要求，编写单片机的程序代码。
编译是将程序代码转换成单片机可执行的机器码。
调试是测试程序代码的正确性和稳定性，发现并解决程序中的错误和问题。
六、程序调试程序调试是测试程序代码的正确性和稳定性。
在程序调试过程中，需要使用调试工具对程序进行跟踪和分析，找出程序中的错误和问题。
同时，还需要对程序进行压力测试和性能测试，以确保程序的稳定性和可靠性。
七、功能测试功能测试是测试单片机系统的功能是否满足开发任务的要求。
在功能测试过程中，需要测试单片机的输入输出、中断、定时器、串口等方面是否正常工作。
同时，还需要测试单片机系统的接口是否正常通信，是否能实现预期的功能。
八、系统集成系统集成是将硬件和软件集成在一起，形成一个完整的单片机系统。
在系统集成过程中，需要将硬件和软件进行联调，确保系统能够正常工作。
同时，还需要对系统进行优化和调整，以提高系统的性能和稳定性。
九、性能调试性能调试是测试单片机系统的性能和稳定性。
单片机系统开发流程(一)
单片机系统开发流程(一)单片机系统开发流程1. 需求分析阶段在单片机系统开发流程中，需求分析是一个非常重要的阶段，它确定了系统的基本功能和性能要求。
•确定系统的使用目的和目标•定义系统的功能需求和性能指标•制定开发计划和时间安排2. 系统设计阶段系统设计阶段是指根据需求分析阶段确定的功能和性能要求，进行详细的系统设计工作。
•分析系统的功能模块和组成部分•设计系统的硬件结构和电路原理图•设计系统的软件架构和算法流程图3. 硬件开发阶段硬件开发阶段是根据系统设计阶段确定的硬件结构和电路原理图，进行具体的硬件开发工作。
•选择和采购所需的硬件元器件•进行电路连接和焊接工作•进行电路测试和调试工作4. 软件编程阶段软件编程阶段是根据系统设计阶段确定的软件架构和算法流程图，进行具体的软件编程工作。
•编写系统的驱动程序和界面程序•进行代码调试和测试工作•优化代码的性能和效率5. 系统集成阶段系统集成阶段是将硬件和软件进行整合，进行系统的测试和调试。
•进行硬件和软件的连接和配置•进行系统的初步测试和功能验证•修复和解决系统中的问题和缺陷6. 系统测试和验证阶段系统测试和验证阶段是对整个单片机系统进行全面的测试和验证，确保系统的稳定性和可靠性。
•进行系统的各项功能测试•进行系统的性能和负载测试•验证系统是否符合需求和规格要求7. 系统发布和维护阶段系统发布和维护阶段是将开发完成的单片机系统正式发布并进行后续的维护工作。
•进行系统的发布和部署工作•提供系统的技术支持和维护服务•进行系统的更新和升级工作以上是单片机系统开发的主要流程，每个阶段都有其独特的任务和工作，合理进行规划和管理，可以提高开发效率和质量。
在实际开发过程中，还需要根据具体情况进行适当的调整和优化。
51单片机的产品开发流程
51单片机的产品开发流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!51单片机产品开发流程详解51单片机，作为电子工程领域中广泛使用的微控制器，其在产品开发中的应用十分广泛。
单片机的开发设计过程
例：流水灯程序（汇编语言）
MOV A, #0FEH MAIN: MOV P1, A RL A LCALL DELAY AJMP MAIN MOV R7, #255 MOV R6, #255 DJNZ R6, $ DJNZ R7, D1 RET END
DELAY: D1:
例：流水灯程序（C语言)
#include<reg52.h> void main() { temp=0xfe; while(1) { for(num1=0;num1<3;num1++) for(num=0;num<8;num++) { P1=temp; beep=0; delay(100); temp=_crol_(temp,1); P1=0xff; beep=1; delay(100); } } }ຫໍສະໝຸດ TX-C51实验板设计流程
一、TX-C51实验板硬件电路确认 二、KEIL软件编程
三、STC_ISP软件下载程序 四、观察实验结果
三、程序仿真
单片机应用电路设计和程序编制完成后， 就要将所设计的硬件电路和编写的程序用仿 真器进行仿真调试运行，以检验所设计的电 路和编写的程序是否正确。如有不正确和未 满足设计要求的地方，则要进行修改，修改 后再进行仿真调试运行，直至满足设计要求 为止。
四、程序下载
当程序用仿真器在硬件电路上仿真通过 后，下一步工作就是用编程器将程序下载到 单片机芯片的程序存储器中。然后将目标单 片机插入电路板中，进行脱机运行。
单片机开发设计流程
一.硬件电路设计
二.软件程序设计 三.程序仿真
四.程序下载
一、硬件电路设计
根据任务设计要去设计出合理的电路原 理图和印制电路板图，并制成印制电路板。 这是单片机应用开发设计的第一步，电路板 的设计是否正确，关系到整个设计任务能否 正确实现。
单片机结构及开发设计流程
模块一单片机结构及开发设计流程课题一单片机结构1、画出89C51单片机的引脚排列图..2、画出89C51单片机的引脚功能图..3、画出89C51单片机的基本组成框图..4、叙述89C51单片机各部分的具体组成情况..课题二单片机工作条件1、画出51系列单片机内部时钟和外部时钟电路接线图..2、画出51系列单片机上电复位和按键复位电路接线图..3、画出51系列单片机工作条件接线图..课题三单片机输入/输出端口结构1、画出51系列单片机P0、P1、P2、P3口位结构图..2、叙述51系列单片机P0~P3口使用注意事项..课题四单片机开发设计流程1、用Protel软件画出按键左移亮灯电路原理图..2、用Protel软件设计出按键左移亮灯电路印制电路板图..3、制作按键左移亮灯电路板..4、连接仿真器..5、运行仿真软件;输入按键左移亮灯程序;编译、调试及仿真运行程序..6、连接编程器..7、运行编程器软件;将调试通过的按键左移亮灯程序目标代码写入89C51单片机..8、将经过编程的89C51单片机插入电路板上的单片机IC插座中;脱机运行;观察电路运行情况..模块二单片机指令系统及汇编语言程序设计课题一程序设计基础1、简述单片机存储器总体分配情况..2、简述单片机片内数据存储器结构..3、简述单片机七种寻址方式..4、简述单片机不同存储器空间的寻址方式..5、回答下列指令的寻址方式：(1)MOV A; 6AH(2)MOV A; 0EH(3)MOV A; 3FH(4)MOV A; 7BH(5)MOV A; R1(6)MOV A; R3(7)MOV A; R0(8)MOV A; R1(9)MOVX A; DPTR(10)MOVC A; A+DPTR(11)MOV A; A+PC(12)JZ 50H(13)SETB 01H课题二延时程序化2、将本课题任务二中的RL A指令改为RR A指令;观察亮灯的顺序有何变化3、将本课题任务二中的亮灯数据初值改为03H、07H和55H;观察亮灯规律有何变化4、设计一延时5S的延时程序;并替代任务二中的延时程序;观察亮灯间隔时间..5、设单片机振荡频率为6MHz;试精确计算下列延时子程序的延时时间..DEL: MOV R7; 0FAHDEL1: MOV R6; 0F8HNOPDEL2: DJNZ R6; DEL2DJNZ R7; DEL16、设单片机振荡频率为12MHz;试估算下列延时子程序的延时时间..MOV R5; 20K1: MOV R6; 250K2: DJNZ R6; K2DJNZ R5; K1课题三算术运算程序1、若R0=20H、R1=30H、R2=40H、R3=50H;运行任务一中的程序;观察R4、R5和R6的值..2、若R2=80H、R3=60H、R4=40H、R5=20H;运行任务二中的程序;观察R6和R7的值..3、若CY=1;R0、R1、R2和R3的值如第1题;将任务一中的ADD A;R3指令改为ADDCA;R3指令;运行程序;观察结果与第1题有何不同;为什么4、若CY=1;R2、R3、R42和R5的值同第2题;将任务二中的CLR C指令去掉;运行5、若两个3字节数分别存放在50H、51H、52H单元和60H、61H和62H单元;高位在前;低位在后..编写程序实现两个3字节数相加运算;结果存放在70H、71H、72H、73H单元;高位在前;低位在后..自行设置数据;观察运行结果..6、若两个3字节数分别存放在60H、61H、62H单元和70H、71H和72H单元;高位在前;低位在后..编写程序实现两个3字节数相减运算;结果存放在50H、51H、52H单元;高位在前;低位在后..自行设置数据;观察运行结果..课题四代码转换程序1、设内部RAM 30H单元的值为7FH;在计算机上运行本课题任务一的程序;检查运行结果31H和32H单元的值..2、在本课题任务一的程序中;如转换得到的BCD码分别存储在独立的单元中;如BCD码百位、十位和个位分别存于40H、41H和42H单元中;程序应如何修改修改后上机运行..3、在本课题任务一的程序中;在十和个位BCD码合并时;如不用“ORL A;B”指令进行合并;而用“ADD A;B”指令是否可以;程序修改后上机试运行..4、在本课题任务二的程序中;设有两个压缩BCD码20H、35H存于50H单元和51H单元;上机运行程序;检查60H、61H、62H和63H单元的值..5、在本课题任务二中;如50H单元开始的存储块中存放的是非压缩BCD即一个单元存放一个BCD码;程序应如何修改上机调试程序并检查运行结果..6、在本课题任务二中;如只进行一个BCD码转换;即一个非压缩BCD码存于50H单元;转换结果存于60H单元;那么程序又该如何修改上机调试程序并检查运行结果..课题五输入输出程序的LED亮灯程序进行仿真调试;再用编程器将调试通过的程序下载到单片机中并运行;观察电路运行情况..2、将本课题任务二中的K1子程序中A的初始值FEH改为FCH;即将该子程序的第一条指令MOV A;0FEH改为MOV A;0FCH;运行程序;观察并分析运行情况..还可将该初始值改为其他数据;修改后运行程序;观察并分析运行情况..3、在本课题任务一设计的电路中;当按下S1键时;要实现如下图所示的亮灯方式;则K1子程序应如何修改提示：对K1子程序中的MOV A;0FEH指令、JNB ACC.7;M1指令和RL A指令加以修改即可..4、将本课题任务二K2子程序中A的初始值FEH改为FAH;即将该子程序的第一条指令MOV A;0FEH改为MOV A;0FAH;运行程序;观察并分析运行情况..还可将该初始值改为其他数据;修改后运行程序;观察并分析运行情况..5、在本课题任务一设计的电路中;当按下S2键时;要实现如下图所示的亮灯方式;则K2子程序应如何修改提示：对K2子程序中的MOV A;0FEH指令、JNB ACC.7;M2指令和RLC A指令加以修改即可..6、若在本课题任务一设计的电路中增加一个按键K3;实现上面题3的亮灯功能;则原理图和程序应如何修改模块三单片机简单应用电路设计实例课题一彩灯控制器设计1、用Protel软件绘制出本设计任务的电路原理图;并设计印制电路板图及制作印制电路板..2、连接好仿真器;将本设计任务的程序输入计算机;并进行仿真调试及运行..3、连接好编程器;将仿真通过的程序代码下载到单片机中;脱机运行并观察电路运行情况..4、自行设计一亮灯数据表;修改程序后仿真运行;观察电路运行情况..5、要求每个亮灯状态延时时间为2S;程序应如何修改;程序修改后仿真运行;观察电路运行情况..6、如果发光二极管采用共阴连接方式;即8只发光二极管阴极相连后接地;阳极分别通过一个电阻接到P2口的8位;仍按图3-1要求的方式亮灯;则亮灯数据表应如何修改;修改后仿真运行;观察电路运行情况..课题二加法运算器设计制电路板..2、连接好仿真器;将本设计任务的程序输入计算机;并进行仿真调试及运行..3、连接好编程器;将仿真通过的程序代码下载到单片机中;脱机运行并观察电路运行情况..4、如果采用共阴数码管;则电路应如何修改;程序中七段显示数码表中的数据又应如何修改;修改后仿真运行..5、程序中如将十进制数调整指令DA A删除;仿真运行;观察是否能得到正确的结果数据..6、如采用MOVC A;A+PC查表指令进行查表;则程序应如何修改;修改后仿真运行..课题三数显抢答器设计1、用Protel软件绘制出本设计任务的电路原理图;并设计印制电路板图及制作印制电路板..2、连接仿真器;将本设计任务的程序输入计算机;并进行仿真调试及运行..3、连接编程器;将仿真通过的程序代码下载到单片机中;脱机运行并观察电路运行情况..4、如果删除用于按键去抖动的12ms延时子程序调用指令;即删除LCALL DELAY指令;仿真运行;观察运行情况..5、将延时程序的延时时间修改为1ms;仿真运行;观察运行情况..6、删除每个按键功能程序中的动态停机指令SJMP $;仿真运行观察运行情况..课题四篮球比赛计分器设计1、用Protel软件绘制出本设计任务的电路原理图;并设计印制电路板图及制作印制电路板..3、连接编程器;将仿真通过的程序代码下载到单片机中;脱机运行并观察电路运行情况..4、如把按键去抖动程序删除;即删除LCALL DELAY指令;仿真运行;观察运行情况..5、如把等待按键释放的程序段删除;即删除“WAIT:MOV A;P0”、“ANL A;0FH”、“CJNEA;0FH;WAIT”三条指令;仿真运行;观察运行情况..6、如按S1键加2分;按S2键加4分;按S3键加6分;按S4键减2分则程序应如何修改;修改后仿真运行;观察运行情况..模块四单片机内部三大功能课题一中断系统及其应用1、简述中断处理过程..2、简述中断编程结构..3、用Protel软件绘制出本课题中的外部中断应用电路原理图;并设计印制电路板图及制作印制电路板..4、连接仿真器;将本课题中的外部中断应用程序输入计算机;并进行仿真调试及运行..5、连接编程器;将仿真通过的程序代码下载到单片机中;脱机运行并观察电路运行情况..6、删除外部中断应用程序中的第一条指令LJMP MAIN;程序修改后仿真运行;观察电路运行情况..7、将主程序放在存储器的开始处;程序修改后仿真运行;观察电路运行情况..8、将外部中断程序放在中断入口地址处;程序修改后仿真运行;观察电路运行情课题二定时/计数器及其应用1、简述定时/计数器初始化步骤..2、用Protel软件绘制出本课题中定时器的应用电路原理图;并设计印制电路板图及制作印制电路板..3、连接仿真器;将本课题两个例题中的定时器应用程序输入计算机;并进行仿真调试及运行..4、连接编程器;将仿真通过的程序代码下载到单片机中;脱机运行并用示波器测量P1.0引脚的电压波形..5、在本课题例4-2中;如采用方式0;试计算T1的初值;并设置TMOD;程序修改后仿真运行;用示波器监测P1.0引脚的电压波形..;0FEH和MOV 6、在例4-2中;如在中断程序中不对T1重新赋初值;即删除MOV TH1 TL1; 0CH两条指令;程序修改后仿真运行;用示波器测量P1.0引脚的电压波形..7、在例4-3中;如将JBC TF1;T1OPR指令改为JB TF1;T1OPR;程序修改后仿真运行;用示波器测量P1.0引脚的电压波形..课题三串行通信及其应用1、简述串行口初始化的步骤..2、简述SM2、TB8和RB8位的作用..3、用Protel软件绘制出本课题中两个例题的串行口应用电路原理图;并设计印制电路板图及制作印制电路板..4、连接仿真器;将本课题中两个例题的串行口应用程序输入计算机;并进行仿真调试及运行..5、连接编程器;将仿真通过的程序代码下载到单片机中;脱机运行并观察电路运行6、如在例4-4中;单片机RXD引脚只接74LS164的A引脚或B引脚;电路修改后运行程序;观察电路运行情况..7、如在例4-4中;74LS164的Q0接数码管的a段;Q1接b段;……;Q6接数码管的g段;电路修改后;运行程序;观察电路运行情况..8、如在例4-5中应用串行通信方式2或方式3;则程序应如何修改;修改后仿真运行;观察电路运行情况..模块五单片机接口电路及应用课题一键盘接口电路及其应用1、用Protel软件绘制出本课题两个设计任务的电路原理图;并设计印制电路板图及制作印制电路板..2、连接仿真器;将本课题两个设计任务的程序输入计算机;并进行仿真调试及运行..3、连接编程器;将仿真通过的程序代码下载到单片机中;脱机运行并观察电路运行情况..4、分析本课题任务一和任务二中的键盘扫描及处理程序;并分析键值的计算方法;是否还能用其它方法来编写键盘扫描程序..5、在任务一中自行设计几组亮灯数据;上机调试运行;观察电路运行情况..6、在任务二中将密码位数修改为10位并自行设计一组密码;程序修改后上机调试运行;观察电路运行情况..7、在本课题任务一和任务二的键盘扫描程序中;将按键去抖动和等待按键释放程序段删除;程序修改后上机调试运行;观察电路运行情况;并分析原因..课题二显示器接口电路及其应用1、用Protel软件绘制出本课题设计任务的电路原理图;并设计印制电路板图及制作印制电路板..2、连接仿真器;将本课题设计任务的程序输入计算机;并进行仿真调试及运行..3、连接编程器;将仿真通过的程序代码下载到单片机中;脱机运行并观察电路运行情况..4、分析本课题任务中数码管动态显示子程序和T0中断服务程序的编程方法..5、修改数码管动态显示子程序中每个数码管的点亮时间;修改后上机调试运行;并观察电路运行情况..6、如在本课题任务中用T1方式1定时10ms;则程序应如何修改;修改后上机调试运行;并观察电路运行情况..7、如在本任务中用T1方式2;则程序又应如何修改;修改后上机调试运行;并观察电路运行情况..课题三模数及数模转换接口电路及其应用1、用Protel软件绘制出本课题设计任务的电路原理图;并设计印制电路板图及制作印制电路板..2、连接仿真器;将本课题设计任务的程序输入计算机;并进行仿真调试及运行..3、连接编程器;将仿真通过的程序代码下载到单片机中;脱机运行并观察电路运行情况..4、试根据任务中给出的电路参数及热敏电阻的分度值;计算出经ADC0809转换后的每一温度下的电压温度数据..5、如在温度控制器电路中将热敏电阻接于IN1通道;则电路和程序应如何修改;修改后上机调试运行;并观察电路运行情况..6、如中温度控制器电路见图5-23中单片机的P2.7作为ADC0809的控制信号;即将P2.3控制改为用P2.7控制;则电路和程序又应如何修改;修改后上机调试运行;并观察电路运行情况..。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单片机结构及开发设计流程标准化管理部编码-[99968T-6889628-J68568-1689N]模块一单片机结构及开发设计流程课题一单片机结构1、画出89C51单片机的引脚排列图。
2、画出89C51单片机的引脚功能图。
3、画出89C51单片机的基本组成框图。
4、叙述89C51单片机各部分的具体组成情况。
课题二单片机工作条件1、画出51系列单片机内部时钟和外部时钟电路接线图。
2、画出51系列单片机上电复位和按键复位电路接线图。
3、画出51系列单片机工作条件接线图。
课题三单片机输入/输出端口结构1、画出51系列单片机P0、P1、P2、P3口位结构图。
2、叙述51系列单片机P0~P3口使用注意事项。
课题四单片机开发设计流程1、用Protel软件画出按键左移亮灯电路原理图。
2、用Protel软件设计出按键左移亮灯电路印制电路板图。
3、制作按键左移亮灯电路板。
4、连接仿真器。
5、运行仿真软件，输入按键左移亮灯程序，编译、调试及仿真运行程序。
6、连接编程器。
7、运行编程器软件，将调试通过的按键左移亮灯程序目标代码写入89C51单片机。
8、将经过编程的89C51单片机插入电路板上的单片机IC插座中，脱机运行，观察电路运行情况。
模块二单片机指令系统及汇编语言程序设计课题一程序设计基础1、简述单片机存储器总体分配情况。
2、简述单片机片内数据存储器结构。
3、简述单片机七种寻址方式。
4、简述单片机不同存储器空间的寻址方式。
5、回答下列指令的寻址方式：(1)MOV A, #6AH(2)MOV A, #0E#H(3)MOV A, 3FH(4)MOV A, 7BH(5)MOV A, R1(6)MOV A, R3(7)MOV A, @R0(8)MOV A, @R1(9)MOVX A, @DPTR(10)MOVC A, @A+DPTR(11)MOV A, @A+PC(12)JZ 50H(13)SETB 01H课题二延时程序1、将本课题任务二中的R3的值改为01H、02H和08H，观察亮灯的间隔时间有何变化？2、将本课题任务二中的RL A指令改为RR A指令，观察亮灯的顺序有何变化？3、将本课题任务二中的亮灯数据初值改为03H、07H和55H，观察亮灯规律有何变化？4、设计一延时5S的延时程序，并替代任务二中的延时程序，观察亮灯间隔时间。
5、设单片机振荡频率为6MHz，试精确计算下列延时子程序的延时时间。
DEL: MOV R7, #0FAHDEL1: MOV R6, #0F8HNOPDEL2: DJNZ R6, DEL2DJNZ R7, DEL16、设单片机振荡频率为12MHz，试估算下列延时子程序的延时时间。
MOV R5, #20K1: MOV R6, #250K2: DJNZ R6, K2DJNZ R5, K1课题三算术运算程序1、若R0=20H、R1=30H、R2=40H、R3=50H，运行任务一中的程序，观察R4、R5和R6的值。
2、若R2=80H、R3=60H、R4=40H、R5=20H，运行任务二中的程序，观察R6和R7的值。
3、若CY=1，R0、R1、R2和R3的值如第1题，将任务一中的ADD A，R3指令改为ADDCA，R3指令，运行程序，观察结果与第1题有何不同，为什么？4、若CY=1，R2、R3、R42和R5的值同第2题，将任务二中的CLR C指令去掉，运行程序，观察结果与第2题有何不同，为什么？5、若两个3字节数分别存放在50H、51H、52H单元和60H、61H和62H单元，高位在前，低位在后。
编写程序实现两个3字节数相加运算，结果存放在70H、71H、72H、73H单元，高位在前，低位在后。
自行设置数据，观察运行结果。
6、若两个3字节数分别存放在60H、61H、62H单元和70H、71H和72H单元，高位在前，低位在后。
编写程序实现两个3字节数相减运算，结果存放在50H、51H、52H单元，高位在前，低位在后。
自行设置数据，观察运行结果。
课题四代码转换程序1、设内部RAM 30H单元的值为7FH，在计算机上运行本课题任务一的程序，检查运行结果31H和32H单元的值。
2、在本课题任务一的程序中，如转换得到的BCD码分别存储在独立的单元中，如BCD码百位、十位和个位分别存于40H、41H和42H单元中，程序应如何修改？修改后上机运行。
3、在本课题任务一的程序中，在十和个位BCD码合并时，如不用“ORL A，B”指令进行合并，而用“ADD A，B”指令是否可以，程序修改后上机试运行。
4、在本课题任务二的程序中，设有两个压缩BCD码20H、35H存于50H单元和51H单元，上机运行程序，检查60H、61H、62H和63H单元的值。
5、在本课题任务二中，如50H单元开始的存储块中存放的是非压缩BCD(即一个单元存放一个BCD码)，程序应如何修改？上机调试程序并检查运行结果。
6、在本课题任务二中，如只进行一个BCD码转换，即一个非压缩BCD码存于50H单元，转换结果存于60H单元，那么程序又该如何修改？上机调试程序并检查运行结果。
课题五输入输出程序1、将本课题任务一中的LED亮灯电路制作成印制电路板，然后用仿真器对任务二中的LED亮灯程序进行仿真调试，再用编程器将调试通过的程序下载到单片机中并运行，观察电路运行情况。
2、将本课题任务二中的K1子程序中A的初始值FEH改为FCH，即将该子程序的第一条指令MOV A，#0FEH改为MOV A，#0FCH，运行程序，观察并分析运行情况。
还可将该初始值改为其他数据，修改后运行程序，观察并分析运行情况。
3、在本课题任务一设计的电路中，当按下S1键时，要实现如下图所示的亮灯方式，则K1子程序应如何修改？提示：对K1子程序中的MOV A，#0FEH指令、JNB ACC.7，M1指令和RL A指令加以修改即可。
4、将本课题任务二K2子程序中A的初始值FEH改为FAH，即将该子程序的第一条指令MOV A，#0FEH改为MOV A，#0FAH，运行程序，观察并分析运行情况。
还可将该初始值改为其他数据，修改后运行程序，观察并分析运行情况。
5、在本课题任务一设计的电路中，当按下S2键时，要实现如下图所示的亮灯方式，则K2子程序应如何修改？提示：对K2子程序中的MOV A，#0FEH指令、JNB ACC.7，M2指令和RLC A指令加以修改即可。
6、若在本课题任务一设计的电路中增加一个按键K3，实现上面题3的亮灯功能，则原理图和程序应如何修改？模块三单片机简单应用电路设计实例课题一彩灯控制器设计1、用Protel软件绘制出本设计任务的电路原理图，并设计印制电路板图及制作印制电路板。
2、连接好仿真器，将本设计任务的程序输入计算机，并进行仿真调试及运行。
3、连接好编程器，将仿真通过的程序代码下载到单片机中，脱机运行并观察电路运行情况。
4、自行设计一亮灯数据表，修改程序后仿真运行，观察电路运行情况。
5、要求每个亮灯状态延时时间为2S，程序应如何修改，程序修改后仿真运行，观察电路运行情况。
6、如果发光二极管采用共阴连接方式，即8只发光二极管阴极相连后接地，阳极分别通过一个电阻接到P2口的8位，仍按图3-1要求的方式亮灯，则亮灯数据表应如何修改，修改后仿真运行，观察电路运行情况。
课题二加法运算器设计1、用Protel软件绘制出本设计任务的电路原理图，并设计印制电路板图及制作印制电路板。
2、连接好仿真器，将本设计任务的程序输入计算机，并进行仿真调试及运行。
3、连接好编程器，将仿真通过的程序代码下载到单片机中，脱机运行并观察电路运行情况。
4、如果采用共阴数码管，则电路应如何修改，程序中七段显示数码表中的数据又应如何修改，修改后仿真运行。
5、程序中如将十进制数调整指令DA A删除，仿真运行，观察是否能得到正确的结果数据。
6、如采用MOVC A，@A+PC查表指令进行查表，则程序应如何修改，修改后仿真运行。
课题三数显抢答器设计1、用Protel软件绘制出本设计任务的电路原理图，并设计印制电路板图及制作印制电路板。
2、连接仿真器，将本设计任务的程序输入计算机，并进行仿真调试及运行。
3、连接编程器，将仿真通过的程序代码下载到单片机中，脱机运行并观察电路运行情况。
4、如果删除用于按键去抖动的12ms延时子程序调用指令，即删除LCALL DELAY指令，仿真运行，观察运行情况。
5、将延时程序的延时时间修改为1ms，仿真运行，观察运行情况。
6、删除每个按键功能程序中的动态停机指令SJMP $，仿真运行观察运行情况。
课题四篮球比赛计分器设计1、用Protel软件绘制出本设计任务的电路原理图，并设计印制电路板图及制作印制电路板。
2、连接仿真器，将本设计任务的程序输入计算机，并进行仿真调试及运行。
3、连接编程器，将仿真通过的程序代码下载到单片机中，脱机运行并观察电路运行情况。
4、如把按键去抖动程序删除，即删除LCALL DELAY指令，仿真运行，观察运行情况。
5、如把等待按键释放的程序段删除，即删除“WAIT:MOV A,P0”、“ANL A,#0FH”、“CJNE A,#0FH,WAIT”三条指令，仿真运行，观察运行情况。
6、如按S1键加2分，按S2键加4分，按S3键加6分，按S4键减2分则程序应如何修改，修改后仿真运行，观察运行情况。
模块四单片机内部三大功能课题一中断系统及其应用1、简述中断处理过程。
2、简述中断编程结构。
3、用Protel软件绘制出本课题中的外部中断应用电路原理图，并设计印制电路板图及制作印制电路板。
4、连接仿真器，将本课题中的外部中断应用程序输入计算机，并进行仿真调试及运行。
5、连接编程器，将仿真通过的程序代码下载到单片机中，脱机运行并观察电路运行情况。
6、删除外部中断应用程序中的第一条指令LJMP MAIN，程序修改后仿真运行，观察电路运行情况。
7、将主程序放在存储器的开始处，程序修改后仿真运行，观察电路运行情况。
8、将外部中断程序放在中断入口地址处，程序修改后仿真运行，观察电路运行情况。
课题二定时/计数器及其应用1、简述定时/计数器初始化步骤。
作印制电路板。
3、连接仿真器，将本课题两个例题中的定时器应用程序输入计算机，并进行仿真调试及运行。
4、连接编程器，将仿真通过的程序代码下载到单片机中，脱机运行并用示波器测量P1.0引脚的电压波形。
5、在本课题例4-2中，如采用方式0，试计算T1的初值，并设置TMOD，程序修改后仿真运行，用示波器监测P1.0引脚的电压波形。
6、在例4-2中，如在中断程序中不对T1重新赋初值，即删除MOV TH，#0FEH和MOV1 TL1， #0CH两条指令，程序修改后仿真运行，用示波器测量P1.0引脚的电压波形。
