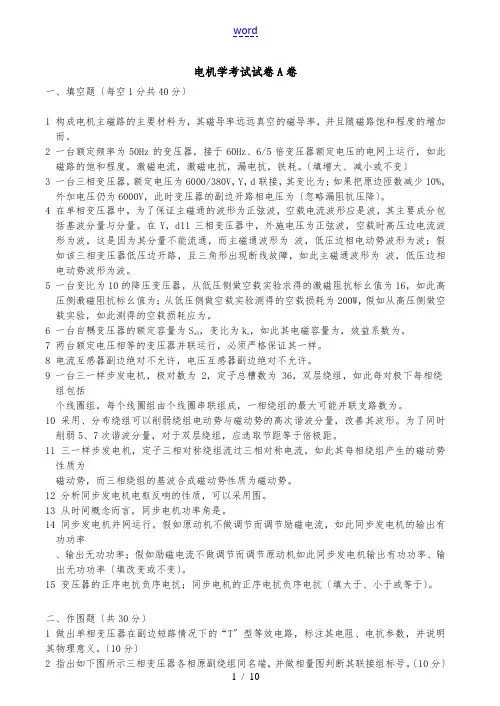

电机学期末考试试卷大全附答案

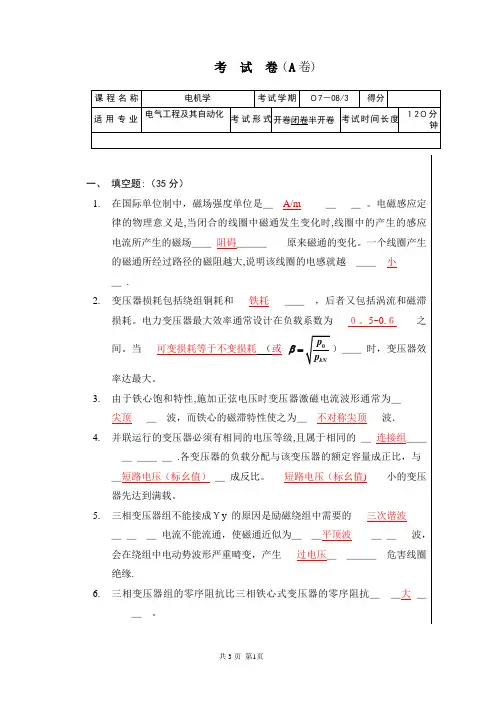

考试卷（A卷）《电机学》课程试卷7一、填空：1．一台直流电动机，P N =10KW,U N =220V,η=0.86，n N =980r/min ，则额定电流为＿＿＿＿＿＿，额定输出转矩为＿＿＿＿＿＿＿。

2．电机铁心采用0.35或0.5mm 的硅钢片，其目的是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

2．YY n 联结的三相心式变压器，其负载时相电势的波形为＿＿＿＿＿＿＿＿＿，这是因为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

4．变压器的空载损耗主要是＿＿＿＿损耗，短路损耗主要是＿＿＿＿＿损耗。

5．选择交流绕组节距时，主要考虑同时削弱5次和7次谐波电动势，故通常采用y 1=＿＿＿＿＿＿。

6. 一台隐极同步发电机并联于无穷大电网，额定负载时功率角θ=200，现因外线发生故障，电网电压降为60%*U N ，为使角θ保持在小于250范围内，应加大励磁，使E 0*为：E 0*/E 0＿＿＿＿＿＿＿。

二、选择题：1．下列关于直流电动机说法错误的是： （ ） A 串励电动机不允许空载或轻载运行 B 并励电动机不允许励磁回路开路C 同时改变直流电动机的励磁及电枢电流方向可改变其转向D 其它条件不变，仅降低他励电动机电枢端电压，其转速下降班次 学号： 姓名：2．在两相对称绕组中分别通入i1=Imsinwt,i2=Imsin(wt+1200)，则此时产生的磁场A 圆形旋转磁场B 椭圆形旋转磁场C 脉振磁场D 无法确定3. 三相变压器额定电压为220/110V,Yy12，在高压侧作短路实验测得短路阻抗标幺值为0.06，若在低压侧作短路实验，测得短路阻抗标幺值为（）A 0.06B 0.03C 0.12，D 0.244．一台50HZ、380V感应电动机，若运行于60HZ、380V电网上，当输出功率保持不变时，则同步转速及电机实际转速将：A 增大 ,减小B 增大 ,增大 C减小,减小 D减小, 增大5．绕线式感应电动机转子回路串电阻起动时，其特点为：（）A Ist ↑, Tst ↓B Ist ↑, Tst ↑C Ist ↓, Tst ↑D Ist ↓, Tst ↓6．三相变压器组不宜采用Y,y联接组，主要是为了避免 ( )A 线电势波形放生畸变；B 相电势波形发生畸变；C 损耗增大；D 有效材料的消耗增大。

7铁心叠片越厚其损耗A 越大B 越小C 不变8．感应电动机运行时，定子电流的频率为f1,转差率为s,则转子电流的频率为： A f1 B f1/s C sf1D （1- s）f1三、简答题:1．确定如下联结的变压器联结组,并画出其相量图。

2. 三相感应电动机的调速方法有哪些？3．什么是同步电机？它的转速由什么决定？同步电机和异步电机的根本区别是什么？汽轮发电机和水轮发电机的主要结构特点是什么？为什么前者总做成细长形状，而后者总做成矮胖形状？五．某变电所有两台变压器，数据如下：第一台：S N =3200KV.A, U 1N /U 2N =35/6.3KV, u K =6.9%；第二台：S N =5600KV.A, U 1N /U 2N =35/6.3KV, u K =7.5%。

（1）当两台变压器并联运行时，输出的总负载为8000 KV.A 时，求每台变A BC E . a . b . cx zy压器所分担的负载大小。

（2）若使每台变压器均不过载，输出的最大总负载为多少？六．一台三相比之4极感应电动机额定功率为20KW,UN =380V,ηN=88%, COSΦN=0.85,定子为三角形联结，在额定电压下直接起动时，起动电流为额定电流的7倍，试求用变比KA=3的自耦变压器降压起动时，起动电流是多少？七．一台汽轮发电机，SN =31250KVA,UN=10.5KV, Y形联结，COSΦN=0.8（滞后），定子每相同步电抗Xt=7.0Ω,定子电阻略去不计，此发电机并联运行于无穷大电网，试求：（1）当发电机在额定状态下运行时，功率角θ、电磁功率Pem、比整步功率Psyn 及静态过载倍数kM各为多少？（2）若维持上述励磁电流不变，但输出有功功率减半，功率角θ、电磁功率Pem及cosϕ将变为多少？课程试卷7答案一、填空：1. 52.85A 97.44N.m2. 提高磁路的磁导率,降低电机的铁耗;3.接近正弦波，三次谐波磁通不能沿闭合铁心闭合，只能沿油或空气及油箱壁闭合，磁阻大，故三次谐波磁通小，且负载时副方YO联接，使副方可感应、流通较小的三次谐波电流，此电流也会对三次谐波磁通有所削弱，使磁通接近正弦波，故相电势接近正弦波。

4.铁，铜;5. 5/6τ；6、E0*/E>1.35二、选择：1.C;2. B;3. A;4. B;5. C ;6. B;7. A;8.C三、简答:1. Dy1；2、变极、变频、变压、转子回路串电阻（绕线式电机）;3、汽轮发电机由汽轮机拖动，汽轮机是高速原动机，因此汽轮发电机普遍做成二极机，极数少，直径无需做大便有足够空间安排磁机，同时从旋转件的机械应力考虑，也要求做成细长形，这样铜线利用率高。

水轮发电机由水轮机拖动，水轮机是低速原动机，要得到较高的频率，因此极数多，直径必需做大才有足够空间安排磁机，因此水轮发电机必需做成矮胖形五、（1）S1=3065KVA，S2=4935KVA；（2）S总=8352KVA六、IN=20*1000/(3*380*0.88*0.85)=40.63AIST线=7/3 * IN=7/3*40.63=94.8A七、（1）35.90,25000KW,34500KW/弧度，1.705(2) 17.060,12500KW,40720KW/弧度，0.447华南理工大学试卷《电机学Ⅰ》试题(电气工程及其自动化01级)班级：学号姓名分数考试时间：2003.7.11 命题教师：说明：本试卷满分为90分,另外10分由实验老师评分。

一、判断题（正确的，请在后面括号里写“是”，错误的，请在后面括号里写“否”。

本题共15分，每题1分）1. 变压器一次侧接额定电压，二次侧从空载到负载时，负载时主磁通比空载时主磁通大。

（）2．如果变压器二次侧绕组与一次侧绕组的匝数比为k=N1/N2，二次绕组归算到一次侧时，电动势和电压要乘以k倍，电流乘以1/k倍，阻抗乘以k2倍。

（）3．考虑磁路的饱和时，如果变压器主磁通为正弦波，则产生主磁通激磁电流也是正弦波。

（）4．三相变压器高压绕组和低压绕组的连接为Y/d时，总共可得到1、3、5、7、9、11六个奇数组号。

（）5．三相单层绕组中，为了使绕组端部尽可能短，每极每相槽数q=2时，采用链式绕组；q=3时，采用交叉式绕组；q=4时，采用同心式绕组。

（）6．对称三相绕组通入对称三相电流时，除产生基波旋转磁动势外，还会产生3次、5次、7次、9次……等一序列的奇数次高次谐波旋转磁动势。

（）7．对称三相绕组通入对称三相电流，当某相电流达到交流的最大值时，基波合成旋转磁动势波的幅值就将与该相绕组的轴线重合。

（）8．只要电源电压不变，感应电动机的铁耗基本不变。

（）9．当感应电机定子接电源而转子短路堵住不转时，电机的电磁功率、输出功率和电磁转矩均为零。

（）10．绕线型感应电动机转子绕组串电阻可以增大起动转矩，笼型感应电动机定子绕组串电阻也可以增大起动转矩。

（）11．感应电动机恒转矩变频调速时基本上要求电源电压随频率正比变化。

（）12．若同步电机定子合成磁场超前于转子主磁场，此时转子输入机械功率，定子绕组向电网或负载输出电功率，电机作发电机运行。

（）13．隐极同步发电机的同步电抗是表征对称稳态运行时电枢反应效应的参数。

（）14．凸极同步电机直轴同步电抗的饱和值等于短路比的倒数，即X d(饱和)=1/k c。

（）15．通常同步电动机在过励状态下运行，以便从电网吸收超前电流，改善电网的功率因数。

（）二、填空题（本题共10分，每题1分）1．变压器空载运行时，空载电流就是电流。

2．变压器绕组的归算，实质是在保持为不变的条件下，对绕组的电压、电流所进行的一种线性变换。

3．当时，变压器的效率达到最大值。

4．一台单相变压器，S N=20000kVA,U1N/U2N=127kV/11kV,一次和二次绕组的额定电流分别为、。

5．如果采用短距绕组消除ν次高次谐波，则绕组的节距y1应该为。

6．感应电动机的三种调速方法分别为。

7．同步发电机的零功率因数负载特性和空载特性之间相差一个由组成的直角三角形，此三角形称为特性三角形。

8．同步发电机与无穷大电网并联运行时，调节可以调节发电机发出的有功功率。

9．同步发电机短路时，电枢反应的性质为。

10．同步电动机在异步起动过程中包括两个阶段。

三、选择题（请将正确答案的标号填入后面的括号里。

本题共20分，每题2分）1．变压器在负载运行时，作用在铁心上用以建立主磁通的激磁磁动势是。

（）A 一次绕组产生的磁动势B 二次绕组产生的磁动势C 一次和二次绕组产生的合成磁动势D 以上都不对2．一台三相电力变压器，二次侧带对称负载运行时的端电压恰好等于变压器二次侧的空载电压，则该负载一定是。

（）A 纯电阻负载B 电感性负载C 电容性负载D 无法判断3．两台容量不同、变比和连接组别相同的三相电力变压器并联运行，则。

（）A 变压器所分担的容量与其额定容量之比与其短路阻抗成正比B 变压器所分担的容量与其额定容量之比与其短路阻抗成反比C 变压器所分担的容量与其额定容量之比与其短路阻抗标幺值成正比D 变压器所分担的容量与其额定容量之比与其短路阻抗标幺值成反比4．由定子对称三相绕组产生的次空间谐波磁动势，旋转速度。

（）A 等于零B 是基波磁场转速的ν倍C 等于基波磁场转速D是基波磁场转速的1/ν倍5．要消除三相绕组中的齿谐波磁动势，一般可以采用。

（）A 短距绕组B 分布绕组C 斜槽D 无法消除6．笼型感应电动机降压起动与直接起动时相比，。

（）A 起动电流和起动转矩均减小了B 起动电流减小了，起动转矩增加了C 起动电流和起动转矩均增加了D 起动电流增加了，起动转矩减小了7．感应电动机运行时，在空间上定子绕组产生的旋转磁场转速转子绕组产生的旋转磁场的转速。

A 大于B 小于C 等于D 可能大于也可能小于8．同步电机中，与电磁转矩的产生及能量的转换直接相关。

（）A 定子交轴电枢磁动势B 定子直轴电枢磁动势C 定子绕组产生磁动势幅值D 定子绕组产生的漏磁通9．同步电机与无穷大电网并联运行，有功功率一定，调节励磁时，在情况下同步电机的电枢电流最小。

（）A 过励B 正常励磁C 欠励D 励磁电流最小10．凸极同步电机负载运行时，电枢绕组产生的气隙电动势是由产生的。

（）A 转子主极磁动势和直轴电枢磁动势共同B 转子主极磁动势和交轴电枢磁动势共同C交轴电枢磁动势和直轴电枢磁动势共同D 转子主极磁动势、交轴电枢磁动势和直轴电枢磁动势共同四、问答题(共30分)1．试画出变压器感性负载运行时的相量图，列出折算后的基本方程式(电阻和电抗分开写)，试述变压器有那些运行特性和主要性能指标。
