模电数电基础笔试总结

合集下载

数电模电笔试题及答案

数电模电笔试题及答案

数电模电笔试题及答案【篇一:模电数电基础笔试总结】txt>1、基本放大电路种类(电压放大器,电流放大器,互导放大器和互阻放大器),优缺点,特别是广泛采用差分结构的原因。

2、负反馈种类(电压并联反馈,电流串联反馈,电压串联反馈和电流并联反馈);负反馈的优点(降低放大器的增益灵敏度,改变输入电阻和输出电阻,改善放大器的线性和非线性失真,有效地扩展放大器的通频带,自动调节作用)3、基尔霍夫定理的内容是什么?基尔霍夫定律包括电流定律和电压定律。

电流定律:在集总电路中,任何时刻,对任一节点,所有流出节点的支路电流代数和恒等于零。

电压定律:在集总电路中,任何时刻,沿任一回路,所有支路电压的代数和恒等于零。

4、描述反馈电路的概念,列举他们的应用?反馈,就是在电子系统中,把输出回路中的电量输入到输入回路中去。

反馈的类型有:电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。

负反馈的优点:降低放大器的增益灵敏度,改变输入电阻和输出电阻,改善放大器的线性和非线性失真,有效地扩展放大器的通频带,自动调节作用。

电压(流)负反馈的特点:电路的输出电压(流)趋向于维持恒定。

5、有源滤波器和无源滤波器的区别?无源滤波器:这种电路主要有无源元件r、l和c组成有源滤波器:集成运放和r、c组成,具有不用电感、体积小、重量轻等优点。

集成运放的开环电压增益和输入阻抗均很高,输出电阻小,构成有源滤波电路后还具有一定的电压放大和缓冲作用。

但集成运放带宽有限,所以目前的有源滤波电路的工作频率难以做得很高。

6、基本放大电路的种类及优缺点,广泛采用差分结构的原因。

答:基本放大电路按其接法的不同可以分为共发射极放大电路、共基极放大电路和共集电极放大电路,简称共基、共射、共集放大电路。

共射放大电路既能放大电流又能放大电压,输入电阻在三种电路中居中,输出电阻较大,频带较窄。

常做为低频电压放大电路的单元电路。

共基放大电路只能放大电压不能放大电流,输入电阻小,电压放大倍数和输出电阻与共射放大电路相当,频率特性是三种接法中最好的电路。

数电模电基础知识总结

数电模电基础知识总结

数电模电基础知识总结在现代科技的快速发展下,电子技术已经渗透到我们生活的方方面面。

而作为电子技术的基础,数电模电知识的掌握显得尤为重要。

本文将对数电模电基础知识进行总结。

一、数电基础知识1. 二进制二进制是数电领域最为基础的概念之一。

它由0和1组成,是计算机系统中最常用的进位制。

在二进制中,每一位的权值是2的幂,例如1表示2^0,2表示2^1,4表示2^2,以此类推。

二进制在计算机内部用于表示和处理数据,是研究数电和计算机组成原理的基石。

2. 逻辑门逻辑门是计算机系统中基本的电子器件,用于实现逻辑运算。

常见的逻辑门包括与门、或门、非门等。

与门接受两个输入,当两个输入同时为1时,输出为1;否则输出为0。

或门接受两个输入,当两个输入中至少有一个为1时,输出为1;否则输出为0。

非门只有一个输入,当输入为1时,输出为0;当输入为0时,输出为1。

通过组合不同类型的逻辑门,可以实现复杂的逻辑运算。

3. 翻转器和触发器翻转器和触发器是将电路的输出状态保持在某个时间点的器件。

翻转器是一种双稳态电路,有两个互逆的输出状态,常见的翻转器有RS翻转器、JK翻转器等。

触发器是一种带有时钟输入的翻转器,常用于存储和处理数据。

二、模电基础知识1. 电阻、电容和电感电阻、电容和电感是模电领域中最基础的电路元件。

电阻用于限制电流大小,电容用于存储电荷和能量,电感用于存储磁能和抵抗电流变化。

它们在电路中起到不同的作用,对电路性质有重要影响。

2. 放大器放大器是模电领域中常见的电路元件,用于将输入信号放大到一定的幅度。

常见的放大器包括运放放大器、功放等。

运放放大器是一种具有高增益的差模放大器,广泛应用于模拟电路设计中。

功放用于放大音频信号,常见于音响设备中。

3. 滤波器滤波器用于将频率范围内的信号通过,而将其他频率范围内的信号抑制。

常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

滤波器在电子设备中起到重要的作用,例如音频设备中用于剔除噪音和杂音。

模电数电知识总结

模电数电知识总结

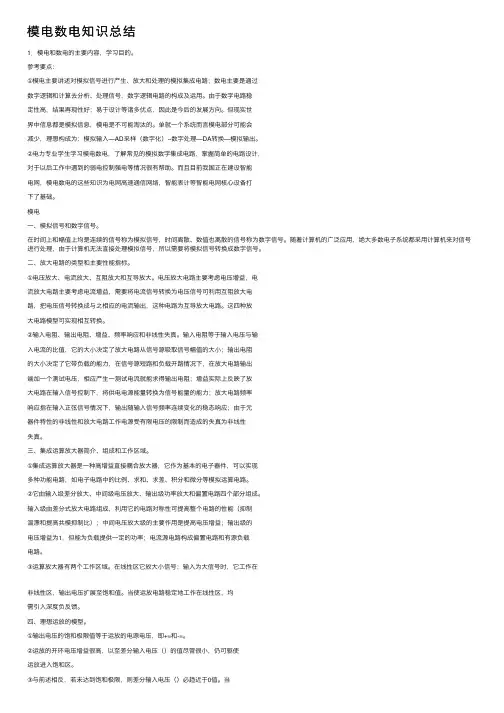

模电数电知识总结1.模电和数电的主要内容,学习⽬的。

参考要点:①模电主要讲述对模拟信号进⾏产⽣、放⼤和处理的模拟集成电路;数电主要是通过数字逻辑和计算去分析、处理信号,数字逻辑电路的构成及运⽤。

由于数字电路稳定性⾼,结果再现性好;易于设计等诸多优点,因此是今后的发展⽅向。

但现实世界中信息都是模拟信息,模电是不可能淘汰的。

单就⼀个系统⽽⾔模电部分可能会减少,理想构成为:模拟输⼊—AD采样(数字化)--数字处理—DA转换—模拟输出。

②电⼒专业学⽣学习模电数电,了解常见的模拟数字集成电路,掌握简单的电路设计,对于以后⼯作中遇到的弱电控制强电等情况很有帮助。

⽽且⽬前我国正在建设智能电⽹,模电数电的这些知识为电⽹⾼速通信⽹络,智能表计等智能电⽹核⼼设备打下了基础。

模电⼀、模拟信号和数字信号。

在时间上和幅值上均是连续的信号称为模拟信号,时间离散、数值也离散的信号称为数字信号。

随着计算机的⼴泛应⽤,绝⼤多数电⼦系统都采⽤计算机来对信号进⾏处理,由于计算机⽆法直接处理模拟信号,所以需要将模拟信号转换成数字信号。

⼆、放⼤电路的类型和主要性能指标。

①电压放⼤、电流放⼤、互阻放⼤和互导放⼤。

电压放⼤电路主要考虑电压增益,电流放⼤电路主要考虑电流增益,需要将电流信号转换为电压信号可利⽤互阻放⼤电路,把电压信号转换成与之相应的电流输出,这种电路为互导放⼤电路。

这四种放⼤电路模型可实现相互转换。

②输⼊电阻、输出电阻、增益、频率响应和⾮线性失真。

输⼊电阻等于输⼊电压与输⼊电流的⽐值,它的⼤⼩决定了放⼤电路从信号源吸取信号幅值的⼤⼩;输出电阻的⼤⼩决定了它带负载的能⼒,在信号源短路和负载开路情况下,在放⼤电路输出端加⼀个测试电压,相应产⽣⼀测试电流就能求得输出电阻;增益实际上反映了放⼤电路在输⼊信号控制下,将供电电源能量转换为信号能量的能⼒;放⼤电路频率响应指在输⼊正弦信号情况下,输出随输⼊信号频率连续变化的稳态响应;由于元器件特性的⾮线性和放⼤电路⼯作电源受有限电压的限制⽽造成的失真为⾮线性失真。

模拟和数字电路基础知识汇总

模拟和数字电路基础知识汇总

模拟和数字电路基础知识汇总作为一位硬件工程师,必须面对的就是两个基本电路:模拟电路和数字电路。

下面我们就来了解一下这两个电路的基本知识。

一、模拟电路与数字电路的定义及特点:模拟电路(电子电路)模拟信号处理模拟信号的电子电路。

“模拟”二字主要指电压(或电流)对于真实信号成比例的再现。

其主要特点是:1、函数的取值为无限多个;2、当图像信息和声音信息改变时,信号的波形也改变,即模拟信号待传播的信息包含在它的波形之中(信息变化规律直接反映在模拟信号的幅度、频率和相位的变化上)。

3.初级模拟电路主要解决两个大的方面:1放大、2信号源。

4、模拟信号具有连续性。

数字电路(进行算术运算和逻辑运算的电路)数字信号用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路,或数字系统。

由于它具有逻辑运算和逻辑处理功能,所以又称数字逻辑电路。

其主要特点是:1、同时具有算术运算和逻辑运算功能数字电路是以二进制逻辑代数为数学基础,使用二进制数字信号,既能进行算术运算又能方便地进行逻辑运算(与、或、非、判断、比较、处理等),因此极其适合于运算、比较、存储、传输、控制、决策等应用。

2、实现简单,系统可靠以二进制作为基础的数字逻辑电路,可靠性较强。

电源电压的小的波动对其没有影响,温度和工艺偏差对其工作的可靠性影响也比模拟电路小得多。

3、集成度高,功能实现容易集成度高,体积小,功耗低是数字电路突出的优点之一。

电路的设计、维修、维护灵活方便,随着集成电路技术的高速发展,数字逻辑电路的集成度越来越高,集成电路块的功能随着小规模集成电路(SSI)、中规模集成电路(MSI)、大规模集成电路(LSI)、超大规模集成电路(VLSI)的发展也从元件级、器件级、部件级、板卡级上升到系统级。

电路的设计组成只需采用一些标准的集成电路块单元连接而成。

对于非标准的特殊电路还可以使用可编程序逻辑阵列电路,通过编程的方法实现任意的逻辑功能。

二、模拟电路与数字电路之间的区别模拟电路是处理模拟信号的电路;数字电路是处理数字信号的电路。

模电考前知识点总结

模电考前知识点总结

模电考前知识点总结模拟电子技术主要研究内容包括模拟电路的设计和分析、模拟信号的处理和传输、模拟电子系统的设计和调试等。

在模拟电子技术中,最基本的理论是基于几种基本电路元件,如二极管、三极管等,建立各种电路方程模型,进而解决各种电子电路问题。

在学习模拟电子技术的过程中,有一些知识点是必须要掌握的。

以下是一些常见的模拟电子技术知识点总结:一、基本电路分析方法1. 谈论母线电力超过220伏特进行电压升降的原理和方法。

2. 需要了解R-L,R-C 串并联电路的等效变换原理及实际应用。

3. 掌握电容电压跟踪积分电路和非积分电路的基本工作原理和参数设计方法。

4. 对于理想电感,理解它在激励下的等效原理。

5. 了解关于画感性理想电感变压器、绕组波音特性原理。

以上是一些基本电路分析方法的知识点总结。

在模拟电子技术中,学生需要通过理论学习和实践操作,熟练掌握这些方法,才能更好地理解和应用模拟电子技术。

二、线性集成电路线性集成电路是模拟电子技术中非常重要的一部分,主要包括放大器、滤波器、示波器、振荡器、计算和计算机等。

掌握了线性集成电路基本的分析与设计方法,可以更好地应用模拟电子技术。

1. 熟悉主要的线性集成电路,了解其特性和使用方法。

2. 了解基于 MOS 器件的模拟 IC 结构、工作原理和指标。

会设计基于 MOS 器件的模拟集成电路电路图。

以上是一些线性集成电路方面的知识点总结。

掌握了这些知识之后,可以更好地理解和应用模拟电子技术,从而更好地解决实际电路问题。

三、信号处理技术在模拟电子技术中,信号处理技术也是一个重要的方面。

掌握了信号处理技术相关知识后,能更好地理解和应用模拟电子技术。

1. 掌握基本信号的表示方法, 变换,系统特性的描述(零-极点,频域与时域的转换)2. 会进行系统励波,知道辨别各种非线性工作特性3. 了解控制工程与信号处理之间的联系和区别4. 实现对系统行为与性能的评估、设计,调节;5. 了解基于 DSP 的数字控制技术,了解模拟电子技术的近期发展,结合数字技术提出新的功能要求。

电子技术基础模拟部分(模电)考试复习总结

电子技术基础模拟部分(模电)考试复习总结

CH5场效应管放大电路
• 内容:MOSFET及其放大电路;JFET;各种 放大器件电路性能比较。 • 重点:①了解场效应管的工作原理和场效应管 的输出特性、转移特性和主要参数;②掌握场 效应管放大电路的组成、工作原理和电路特点, 以及分析放大电路静态和动态参数的一般方法。
• 内容:BJT;基本放大电路;以及放大电路的 参数性能指标分析计算。 • 重点:①了解BJT的放大原理及输入、输出特 性曲线;②理解基本放大电路的组成和工作原 理;③掌握放大电路的静态、动态指标的分析 计算;④理解CE、CC、CB三种基本放大电路的 组成及特点;⑤掌握多级放大电路的分析计算; ⑥掌握放大电路频率响应的分析方法。
• 重点:①掌握虚短、虚断的重要概念;②掌握 由集成运算组成的基本运算电路及其分析方法。
CH3二极管及其基本电路
• 内容:半导体的基本知识;PN结的形成及特 性;二极管;二极管的基本电路及其分析方法; 特殊二极管。
• 重点:①二极管与稳压管的伏安特性和主要参 数;②二极管基本电路及其分析方法。
CH4BJT及其放大电路基础
小结(ch1-5)

CH1绪论
• 内容:电子学基本概念、信号的频谱、模拟信 号和数字信号、放大电路类型、放大电路的主 要性能指标。
• 重点:①了解四种类型的放大电路模型;②了 解输入电阻、输出电阻、增益、频率响应和非 线性失真等放大电路的主要性能指标的概念。
CH2信号的运算
• 内容:集成电路运算放大器;理想运算放大器; 基本线性运放电路及其他应用(集成运放均工 作在线性区)。

模拟电子技术基础(考试总结及试题)

模拟电子技术基础(考试总结及试题)

注意掌握基本概念、电子电路的基本原理、分析问题的方法1. 电路——由若干电气设备和元件按一定方式组合在一起所构成的电流通路。

2. 电流——单位时间内通过导体截面的电荷,用i 表示,d d q i t=3. 电压——电场力将单位电荷从a 点移动到b 点所作的功,用u 表示,d d w u q= 4. 功率——能量对时间的微分,d d d d d d w w q p u i t q t==⨯=⋅ 5. 能量——功率对时间的积分,00()()()d d ttt t w t w t p t t ui t -==⎰⎰6. 如果在任一时间段,元件吸收的能量始终大于等于0,这类元件称为无源元件。

7. 结点(节点) ——三个或三个以上的分支连接的点;支路——两个结点之间通过同一个电流的分支; 回路——由若干支路构成的闭合路径; 网孔(网眼)——内部无其它支路跨接的回路8. 基尔霍夫电流定律(KCL):在任一时刻流入某节点的电流之和等于流出该节点的电流之和。

广义KCL :在任一时刻流入某闭合曲面(广义节点)的电流之和等于流出该闭合曲面的电流之和。

9. 基尔霍夫电压定律(KVL):在任一时刻,沿任一闭合回路的绕行方向,回路中电压降之和等于电压升之和。

10. 无源元件的特性:U R I =(Ω)、1I G U R ==(S)、Q C U =(F)、C C du dq i C dt dt ==、N L i i Φψ==、L L di d u L dt dtψ== 11. 独立电源电路的等效变换条件——等效互换后,要求其供给外部电路的电压与等效前相等,供给外部电路的电流也与等效前相等。

s s sUI R =、s s s U I R =⋅、s s R R '=12. 戴维宁定律——将线性含源的一端口网络等效为一个电压源U'和一个电阻R'的串联组合。

(电压源U' ——一端口网络的开路电压U OC (R L =∞); 电阻R' ——令一端口网络中所有独立源为零,从端口看进去的等效电阻。

数电和模电知识点

数电和模电知识点

数电和模电知识点模电复习资料第⼀章半导体⼆极管⼀.半导体的基础知识1.半导体---导电能⼒介于导体和绝缘体之间的物质(如硅Si、锗Ge)。

2.特性---光敏、热敏和掺杂特性。

3.本征半导体----纯净的具有单晶体结构的半导体。

4. 两种载流⼦----带有正、负电荷的可移动的空⽳和电⼦统称为载流⼦。

5.杂质半导体--在本征半导体中掺⼊微量杂质形成的半导体。

体现的是半导体的掺杂特性。

*P型半导体:在本征半导体中掺⼊微量的三价元素(多⼦是空⽳,少⼦是电⼦)。

*N型半导体: 在本征半导体中掺⼊微量的五价元素(多⼦是电⼦,少⼦是空⽳)。

6. 杂质半导体的特性*载流⼦的浓度---多⼦浓度决定于杂质浓度,少⼦浓度与温度有关。

*体电阻---通常把杂质半导体⾃⾝的电阻称为体电阻。

*转型---通过改变掺杂浓度,⼀种杂质半导体可以改型为另外⼀种杂质半导体。

7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V,锗材料约为0.2~0.3V。

* PN结的单向导电性---正偏导通,反偏截⽌。

8. PN结的伏安特性⼆. 半导体⼆极管*单向导电性------正向导通,反向截⽌。

*⼆极管伏安特性----同PN结。

*正向导通压降------硅管0.6~0.7V,锗管0.2~0.3V。

*死区电压------硅管0.5V,锗管0.1V。

3.分析⽅法------将⼆极管断开,分析⼆极管两端电位的⾼低:若 V阳 >V阴( 正偏 ),⼆极管导通(短路);若 V阳1)图解分析法该式与伏安特性曲线的交点叫静态⼯作点Q。

2) 等效电路法直流等效电路法*总的解题⼿段----将⼆极管断开,分析⼆极管两端电位的⾼低:若 V阳 >V阴( 正偏 ),⼆极管导通(短路);若 V阳*三种模型微变等效电路法三. 稳压⼆极管及其稳压电路*稳压⼆极管的特性---正常⼯作时处在PN结的反向击穿区,所以稳压⼆极管在电路中要反向连接。

第⼆章三极管及其基本放⼤电路⼀. 三极管的结构、类型及特点1.类型---分为NPN和PNP两种。

数电模电基础知识总结

数电模电基础知识总结

数电模电基础知识总结电子技术作为现代科学技术的一支重要分支,是现代社会发展的基础和支撑。

数电模电基础知识是电子技术的核心内容,掌握好这些基础知识对于学习和应用电子技术都有着重要的意义。

本文将对数电模电基础知识进行总结,帮助读者加深对这些知识的理解和掌握。

一、数电基础知识1.数字信号与模拟信号数字信号和模拟信号是电子系统中常用的两种信号形式。

数字信号是以离散的、有限个数的数值表示的信号,是通过对连续模拟信号进行采样和量化得到的。

数字信号具有离散性、可编程性、可靠性等特点,广泛应用于计算机和通信系统中。

而模拟信号是连续的,可以取无限个数的数值,用于传输和处理连续的实时信号。

2.二进制系统二进制系统是一种数学计数系统,它只使用两个数字0和1表示数值。

在计算机中,所有的数据和指令都是用二进制数来表示和处理的。

二进制系统有简单、直观、易于计算等优点,是计算机技术的基础。

3.逻辑门电路逻辑门电路是电子系统中常用的一类组合逻辑电路,根据输入信号经过门电路的逻辑运算,最终得到输出信号。

常见的逻辑门包括与门、或门、非门、异或门等。

逻辑门电路可以实现布尔代数中的逻辑运算,是数字电路设计中的基础。

4.计数器和寄存器计数器和寄存器是数字电路中常用的存储器件。

计数器是一种能够按照一定规律自动计数的电子装置,广泛应用于时序电路设计和计数问题的解决。

寄存器是一种能够暂时存储二进制数据的电子装置,常用于数据存储、传输和处理等。

二、模电基础知识1.放大器放大器是模拟电路中常用的一种电子器件,用于放大信号的幅度。

放大器可以将弱信号放大为较强的信号,以便于处理和传输。

常见的放大器有分立元件放大器、运算放大器和集成放大器等。

2.滤波器滤波器是模拟电路中常用的一种电子器件,用于改变信号频率的分布特性。

滤波器可以根据信号频率的要求实现对特定频段的放大或衰减。

常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

3.振荡器振荡器是模拟电路中常用的一种电子器件,用于产生稳定的周期性信号。

公司笔试面试模电数电知识

公司笔试面试模电数电知识

公司笔试⾯试模电数电知识模拟电路1.基尔霍夫定理的内容是什么?(仕兰微电⼦)a.基尔霍夫电流定律:在电路的任⼀节点,流⼊、流出该节点电流的代数和为零b.基尔霍夫电压定律:在电路中的任⼀闭合电路,电压的代数和为零。

2.平板电容公式(C=εS/4πkd)。

3.三极管曲线特性。

4.描述反馈电路的概念,列举他们的应⽤。

反馈,就是在电⼦系统中,把放⼤电路中的输出量(电流或电压)的⼀部分或全部,通过⼀定形式的反馈取样⽹络并以⼀定的⽅式作⽤到输⼊回路以影响放⼤电路输⼊量的过程。

包含反馈作⽤的放⼤电路称为反馈放⼤电路。

反馈的类型有:电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。

负反馈对放⼤器性能有四种影响:a.降低放⼤倍数 b.提⾼放⼤倍数的稳定性,由于外界条件的变化(T℃,Vcc,器件⽼化等),放⼤倍数会变化,其相对变化量越⼩,则稳定性越⾼。

C.减⼩⾮线性失真和噪声 d 改变了放⼤器的输⼊电阻Ri和输出电阻Ro 。

对输⼊电阻ri的影响:串联负反馈使输⼊电阻增加,并联负反馈使输⼊电阻减⼩。

对输出电阻ro的影响:电压负反馈使输出电阻减⼩,电流负反馈使输出电阻增加。

负反馈的应⽤:电压并联负反馈,电流串联负反馈,电压串联负反馈和电流并联负反馈。

电压负反馈的特点:电路的输出电压趋向于维持恒定。

电流负反馈的特点:电路的输出电流趋向于维持恒定。

引⼊负反馈的⼀般原则为:a. 为了稳定放⼤电路的静态⼯作点,应引⼊直流负反馈;为了改善放⼤电路的动态性能,应引⼊交流负反馈(在中频段的极性)。

b. 信号源内阻较⼩或要求提⾼放⼤电路的输⼊电阻时,应引⼊串联负反馈;信号源内阻较⼤或要求降低输⼊电阻时,应引⼊并联系反馈。

c. 根据负载对放⼤电路输出电量或输出电阻的要求决定是引⼊电压还是电流负反馈。

若负载要求提供稳定的信号电压或输出电阻要⼩,则应引⼊电压负反馈;若负载要求提供稳定的信号电流或输出电阻要⼤,则应引⼊电流负反馈。

模电必考知识点总结

模电必考知识点总结

模电必考知识点总结一、基本电路理论1. 电路基本定律欧姆定律、基尔霍夫定律、电路中的功率计算等基本电路定律是模拟电子技术学习的基础,了解和掌握这些定律对于学习模拟电子技术是非常重要的。

2. 电路分析了解如何对电路进行简化、等效电路的转换、戴维南定理和诺依曼定理等电路分析的基本方法。

3. 电路稳定性掌握电路的稳定性分析方法,包括如何对直流放大电路和交流放大电路进行稳定性分析。

4. 传输线理论了解传输线的基本特性,包括传输线的阻抗、反射系数、传输线的匹配等知识。

二、放大电路1. 二极管放大电路了解二极管的基本特性和放大电路的设计原理,包括共射放大电路、共集放大电路和共基放大电路等基本的二极管放大电路。

2. 晶体管放大电路了解晶体管放大电路的基本原理和设计方法,包括共射放大电路、共集放大电路和共基放大电路等基本的晶体管放大电路。

3. 放大电路的频率响应了解放大电路的频率响应特性,包括截止频率、增益带宽积等相关知识。

4. 反馈电路掌握反馈电路的基本原理和分类,了解正反馈和负反馈电路的特点和应用。

三、运算放大电路1. 运算放大器的基本特性了解运算放大器的基本特性,包括输入输出阻抗、放大倍数、共模抑制比等相关知识。

2. 运算放大器的电路应用了解运算放大器在反馈电路、比较电路、滤波电路、振荡电路等方面的应用,掌握运算放大器的基本应用方法。

四、滤波器电路1. RC滤波器和RL滤波器了解RC滤波器和RL滤波器的基本原理、特性和应用,包括一阶和二阶滤波器的设计和性能分析。

2. 增益电路和阻抗转换电路掌握增益电路和阻抗转换电路的设计原理和方法,了解它们在滤波电路中的应用。

3. 模拟滤波器设计了解低通滤波器、高通滤波器、带通滤波器和带阻(陷波)滤波器的设计方法和特性,掌握模拟滤波器的设计技巧。

五、功率放大电路1. BJT功率放大电路了解晶体管功率放大电路的基本原理和设计方法,包括类A、类B、类AB和类C功率放大电路的特点和应用。

数电模电基础知识总结

数电模电基础知识总结

数电模电基础知识总结
数电模电基础知识是电子工程领域的重要基础,掌握好这些知识对于电子工程
师来说至关重要。

本文将对数电模电基础知识进行总结,希望能够帮助读者更好地理解和掌握这些知识。

首先,我们来谈谈数电基础知识。

数字电子学是研究数字电子系统的原理、设
计和应用的学科,它主要研究数字电路的设计、分析和应用。

数字电路是由数字信号来控制和处理信息的电路,它主要包括逻辑门电路、触发器电路、计数器电路等。

在数字电子学中,我们需要了解数字信号的特点、布尔代数、半导体存储器、寄存器、移位寄存器等知识。

其次,我们来看看模电基础知识。

模拟电子学是研究模拟电子系统的原理、设
计和应用的学科,它主要研究模拟电路的设计、分析和应用。

模拟电路是由模拟信号来控制和处理信息的电路,它主要包括放大电路、滤波电路、振荡电路等。

在模拟电子学中,我们需要了解模拟信号的特点、放大器、运算放大器、滤波器、振荡器等知识。

在实际应用中,数电和模电的知识经常会相互结合,比如在数字信号处理中需
要用到模拟信号的采集和转换,这就需要用到模数转换器和数模转换器。

因此,掌握好数电模电基础知识对于电子工程师来说非常重要。

总的来说,数电模电基础知识涉及到数字电子学和模拟电子学两个方面,它们
在电子工程领域中起着至关重要的作用。

通过本文的总结,希望读者能够对数电模电基础知识有一个更加清晰的认识,为今后的学习和工作打下良好的基础。

模电知识点复习总结

模电知识点复习总结

模电知识点复习总结模拟电子技术(模电)是电子工程中的重要基础学科之一,主要研究电路中的电压、电流以及能量的传输和转换。

下面是我对模电知识点的复习总结:一.基础知识1.电路基本定律:欧姆定律、基尔霍夫定律、电压分压定律、电流分流定律、功率定律。

2.信号描述与频域分析:时间域与频域的关系。

傅里叶级数和傅里叶变换的基本概念和应用。

3.理想放大器:增益、输入/输出电阻、输入/输出阻抗的概念和计算方法。

4.放大器基本电路:共射、共集、共基放大器的特点、电路结构和工作原理。

二.放大器设计1.放大器的参数:增益、输入/输出电阻、输入/输出阻抗。

2.放大器的稳定性:稳态稳定性和瞬态稳定性。

3.放大器的频率响应:截止频率、增益带宽积、输入/输出阻抗对频率的影响。

4.放大器的非线性失真:交趾略失真、交调失真、互调失真等。

5.放大电路的优化设计:负反馈、输入/输出阻抗匹配、增益平衡等。

三.运算放大器1.运算放大器的基本性质:增益、输入阻抗、输出阻抗、共模抑制比。

2.电压放大器:非反转放大器、反转放大器、仪表放大器、差分放大器。

3.运算放大器的应用电路:比较器、积分器、微分器、换相器、限幅器等。

4.运算放大器的非线性失真:输入失真、输出失真、交调失真等。

四.双向可调电源1.双向可调电源的基本原理:输入电压、输出电压和控制信号之间的关系。

2.双向可调电源的电路结构:移相电路、比较器、反相放大器、输出级等。

3.双向可调电源的控制方式:串行控制和并行控制。

五.滤波器设计1.常见滤波器类型:低通、高通、带通和带阻滤波器。

2.滤波器的频率响应特性:通频带、截止频率、衰减量。

3.滤波器的传输函数:频率选择特性、阶数选择。

4.滤波器的实现方法:RC、RL、LC和电子管等。

六.可控器件1.二极管:理想二极管模型、二极管的非理想特性、二极管的应用。

2.可控硅:双向可控硅、单向可控硅、可控硅的触发电路和应用。

3.功率晶体管:NPN、PNP型功率晶体管的特性参数、功率放大电路设计。

模电知识点总结笔试

模电知识点总结笔试

模电知识点总结笔试一、基础理论知识1. 电子学基础(1)电子学的基本概念:电子、电荷、电流、电压等。

(2)半导体物理学:半导体材料的性质、PN结的特性等。

2. 电路基础(1)电路分析方法:基尔霍夫定律、戴维南定理、叠加原理等。

(2)电路中的元件:电阻、电容、电感等实际应用。

二、模拟信号处理1. 信号与系统(1)信号的分类:连续信号、离散信号、周期信号、非周期信号等。

(2)系统的分类:线性系统、非线性系统、时变系统、时不变系统等。

2. 模拟滤波(1)滤波器的分类:低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。

(2)滤波器的设计:巴特沃斯滤波器、切比雪夫滤波器、椭圆滤波器等。

三、放大电路1. 放大器的基本概念(1)放大器的分类:按输入输出信号类型分为模拟放大器和数字放大器。

(2)放大器的性能参数:增益、带宽、输入阻抗、输出阻抗等。

2. 放大电路设计(1)基本放大电路:共射放大器、共集放大器、共基放大器等。

(2)放大电路稳定性分析:稳定性条件、负反馈、电容耦合等。

四、信号发生与调制1. 信号发生器(1)基本信号源:RC震荡器、LC震荡器、晶体振荡器等。

(2)信号源的稳定性分析:频率稳定度、振幅稳定度、相位噪声等。

2. 调制技术(1)调制原理:调频、调幅、调相等基本调制方式的原理和特点。

(2)调制电路设计:频率调制电路、幅度调制电路、相位调制电路等。

五、反馈电路1. 反馈的基本概念(1)反馈电路的分类:正反馈、负反馈。

(2)反馈电路的性能:增益稳定、带宽拓展、非线性失真降低等。

2. 反馈网络设计(1)反馈网络结构:电流负反馈、电压负反馈。

(2)反馈网络应用:放大电路、振荡器、滤波器等反馈电路的设计。

六、运算放大器1. 运算放大器的特性(1)运算放大器的基本原理:差分输入、单端输出、大增益、高输入阻抗等。

(2)运算放大器的理想模型:无输入偏置电流、无输入偏置电压等。

2. 运算放大器的应用(1)运算放大器在电路中的基本应用:比较器、积分器、微分器等。

数电模电基础知识总结

数电模电基础知识总结

数电模电基础知识总结数字电子技术是指利用数字信号进行信息处理和传输的一种电子技术。

它是电子工程的一部分,是现代电子技术的重要组成部分。

本文将对数字电子技术的基础知识进行总结,主要包括数字电路的基本概念、数字信号和数字系统的表示方法、数字电路的逻辑运算和布尔代数、数字电路的设计和实现、数字信号处理等方面。

数字电路是指由逻辑门组成的电路,逻辑门是基本的数字电路组件,它具有输入和输出端口。

数字电路中的信号是离散的,只有两个可能的值,分别为高电平(表示逻辑"1")和低电平(表示逻辑"0")。

数字信号通常用二进制数字表示,例如"1010"表示数值为10。

数字系统是由数字电路组成的,它可以实现各种数字功能。

数字系统可以分为组合逻辑和时序逻辑两种类型。

组合逻辑是指输出只取决于当前的输入值,而不受过去的输入的影响;时序逻辑是指输出取决于当前的输入和过去的输入。

数字信号可以用多种方式进行表示,常见的有逻辑电平表示、时序波形表示和逻辑函数表示。

逻辑电平表示是指使用高电平和低电平表示逻辑"1"和逻辑"0";时序波形表示是指使用波形图表示信号的变化;逻辑函数表示是指使用逻辑函数表示信号的逻辑关系。

数字电路的逻辑运算和布尔代数是数字电路设计的基础。

布尔代数是一种数学工具,用于描述逻辑运算的规则。

逻辑运算包括与、或、非、异或等运算。

这些逻辑运算可以通过逻辑门实现,例如与门、或门、非门、异或门等。

数字电路的设计和实现是将逻辑功能转化为电路实现的过程。

数字电路可以通过门电路、触发器、计数器等元件实现。

门电路包括与门、或门、非门、异或门等,它们由逻辑门组成;触发器是一种时序逻辑元件,可以存储一位二进制信息;计数器是一种用于计数的电路,可以进行二进制计数。

数字信号处理是指使用数字信号进行信号处理的一种技术。

数字信号处理可以实现滤波、变换、编码等操作,广泛应用于通信、音频、图像等领域。

模电数电笔试题汇总

模电数电笔试题汇总

模电数电笔‎试题汇总.‎t xt模‎拟电路面试‎题集锦20‎071‎、基尔‎霍夫定理的‎内容是什么‎?基尔‎霍夫定律包‎括电流定律‎和电压定律‎电流定‎律:在集总‎电路中,任‎何时刻,对‎任一节点,‎所有流出节‎点的支路电‎流的代数和‎恒等于零。

‎电压定‎律:在集总‎电路中,任‎何时刻,沿‎任一回路,‎所有支路电‎压的代数和‎恒等于零。

‎2、描‎述反馈电路‎的概念,列‎举他们的应‎用。

反馈,‎就是在电子‎系统中,把‎输出回路中‎的电量输入‎到输入回路‎中去。

反馈‎的类型有:‎电压串联负‎反馈、电流‎串联负反馈‎、电压并联‎负反馈、电‎流并联负反‎馈。

负反馈‎的优点:降‎低放大器的‎增益灵敏度‎,改变输入‎电阻和输出‎电阻,改善‎放大器的线‎性和非线性‎失真,有效‎地扩展放大‎器的通频带‎,自动调节‎作用。

‎电压负反馈‎的特点:电‎路的输出电‎压趋向于维‎持恒定。

‎电流负反‎馈的特点:‎电路的输出‎电流趋向于‎维持恒定。

‎3、有‎源滤波器和‎无源滤波器‎的区别‎无源滤波器‎:这种电路‎主要有无源‎元件R、L‎和C组成‎有源滤波‎器:集成运‎放和R、C‎组成,具有‎不用电感、‎体积小、重‎量轻等优点‎。

集成‎运放的开环‎电压增益和‎输入阻抗均‎很高,输出‎电阻小,构‎成有源滤波‎电路后还具‎有一定的电‎压放大和缓‎冲作用。

但‎集成运放带‎宽有限,所‎以目前的有‎源滤波电路‎的工作频率‎难以做得很‎高。

数‎字电路‎1、同步电‎路和异步电‎路的区别是‎什么?‎同步电路:‎存储电路中‎所有触发器‎的时钟输入‎端都接同一‎个时钟脉冲‎源,因而所‎有触发器的‎状态的变化‎都与所加的‎时钟脉冲信‎号同步。

‎异步电路‎:电路没有‎统一的时钟‎,有些触发‎器的时钟输‎入端与时钟‎脉冲源相连‎,这有这些‎触发器的状‎态变化与时‎钟脉冲同步‎,而其他的‎触发器的状‎态变化不与‎时钟脉冲同‎步。

2‎、什么是"‎线与"逻辑‎,要实现它‎,在硬件特‎性上有什么‎具体要求?‎将两个‎门电路的输‎出端并联以‎实现与逻辑‎的功能成为‎线与。

模电复习总结

模电复习总结

模电复习总结5⽉8⽇到14⽇,⽤了7天时间总结了模拟电⼦,其中⾃⼰⼿敲了⼤约8000字,到最后实在敲烦了,直接粘贴了部分内容。

另外还很⽆耻的粘下了好多图⽚。

希望对各位的复习能够起到点作⽤。

模拟电⼦——注电基础考试复习⽤⼀、元件基础1、半导体半导体器件中最常⽤的半导体材料有硅和锗两种,都是四价元素,其纯净物导电性很差,按照⼀定规律掺⼊三价、五价元素后,导电性能⼤幅上升,分别形成N型、P型半导体。

四价、五价元素混合后形成N型半导体,容易失去电⼦,形成较稳定的正价离⼦。

四价、三价元素混合后形成P型半导体,容易吸收电⼦,形成较稳定的负价离⼦。

P型半导体和N型半导体制造在同⼀块材料上,在两种半导体的交界⾯上形成PN结。

PN结是构成半导体器件的基础。

2、⼆极管⼀对PN结称为⼆极管,分别在P端和N端引出管脚。

P端易失去电⼦,作为⼆极管的正端。

N端易吸收电⼦,作为⼆极管的负端。

PN结由于两侧材料吸收电⼦能⼒不同的性质,成为⼀个耗尽层。

耗尽层到点能⼒较低,形成⼀个不稳定的内电场h0,此内电场从N端指向P端,即⼆极管的正端指向负端,内电场电压从P端指向N端。

其不稳定包括两个⽅⾯。

⼀个是受外界温度影响⽐较⾼,试验测得300K(25℃)时,温度电压当量U T≈26mV,在室温附近,温度每升⾼1℃,正向压降约减⼩2~2.5mV,温度每升⾼10℃,反向电流约增⼤⼀倍。

另⼀个是外部电压的影响。

当正向加⼀个电压时,由于内外电场⽅向相反,相当于内电场被削弱,耗尽层变薄,电压差很⼩,可以⼤量通过电⼦,容易导电。

当反向加⼀个电压时,由于内外电场⽅向相反,相当于内电场被加强,耗尽层变厚,电压差很⼤,很难通过电⼦,基本不导电。

这就是⼆极管的单向导电性。

⼆极管的伏安特性曲线中包括正向特性和反向特性。

实际使⽤的主要是较为直线部分,正向特性的线性部分为导通部分,线性部分延长线与电压轴的交点为导通电压U on。

导通电压根据不同材料和制作⼯艺,⼀般在0.1V~0.8V范围内(计算时,如不给出的话,硅管取0.7V,锗管取0.3V)。

数电模电基础知识总结

数电模电基础知识总结

数电模电基础知识总结数字电子技术是一门研究数字信号的产生、传输、处理和应用的学科,在现代科学技术领域具有广泛的应用。

以下是数电模电基础知识的总结。

1. 二进制系统:计算机使用的是二进制系统,即只有两个状态,0和1。

所有的数字、文字、图像等数据都能够以二进制形式存储和表示。

2. 逻辑门:逻辑门是最基本的数字电子元件,主要有与门、或门、非门、异或门等。

通过组合逻辑门,可以构成各种逻辑电路。

3. 布尔代数:布尔代数是刻画逻辑关系的代数。

它包括吸收律、结合律、分配律、德摩根定理等基本规律,用于推演和简化逻辑电路。

4. 编码器和译码器:编码器将若干输入信号转换成相应的输出代码,而译码器则将输入代码转换成相应的输出信号。

常见的编码器有BCD编码器和优先编码器,常见的译码器有BCD译码器和二-四译码器。

5. 时序逻辑电路:时序逻辑电路的输出不仅与当前的输入有关,还与过去的输入和输出有关,因此需要考虑时钟信号和存储器等因素。

常见的时序逻辑电路有时序门电路、触发器和计数器等。

6. 数字信号处理:数字信号处理是一种通过数学算法对数字信号进行滤波、变换、压缩等处理的技术。

常见的数字信号处理算法有傅里叶变换、快速傅里叶变换、离散余弦变换等。

7. A/D转换器和D/A转换器:A/D转换器将模拟信号转换为数字信号,D/A转换器则将数字信号转换为模拟信号。

常见的A/D转换器有逐次逼近型和逐次逼近型转换器,常见的D/A转换器有加权电阻型和数模转换型。

8. 逻辑门电路的设计:逻辑门电路的设计包括了逻辑功能的确定、真值表的绘制、逻辑方程的推导以及电路图的绘制等步骤。

通过逻辑门电路的设计,可以实现各种逻辑功能的电路。

9. 半导体器件的工作原理:半导体器件是数字电子电路的重要组成部分,常见的有二极管、三极管和场效应管等。

了解半导体器件的工作原理对于设计和应用数字电路非常重要。

10. 逻辑电路的时序分析:时序分析是对时序逻辑电路进行分析和验证的过程,主要包括了逻辑电路的状态转换、稳态和时序行为的分析,以及时序电路的性能参数计算。

《模拟电路与数字电路》考试要点总结

《模拟电路与数字电路》考试要点总结

模拟电路与数字电路考试要点总结一、基本概念模拟电路:能够处理连续信号并输出连续信号的电路。

数字电路:能够处理离散信号并输出离散信号的电路。

模拟信号:连续可变物理量的信号。

数字信号:只能取有限个离散值的信号。

示波器:用于观察波形的仪器,可用于测量电压和时间。

逻辑门:基本的数字电路部件,是实现布尔代数运算的基础。

二、模拟电路1. 基本电路单元1.1 电阻电阻是模拟电路中最基本的电路元件,用来限制电流大小。

1.2 电容电容用来存储电能,能够使电压随时间变化,而电流保持恒定。

1.3 电感电感是存储磁能的元件,可以使电流随时间变化,而电压保持恒定。

2. 放大器放大器是一种能够将输入信号放大的电路。

2.1 运放运放是从模拟电路中最常见而又重要的放大器。

它具有很高的电压增益、输入阻抗高、输出阻抗低等一系列优点。

2.2 三极管放大器三极管具有放大和开关的双重功能,其放大性能比运放要差,但价格便宜、体积小。

3. 滤波器滤波器用于从混杂的信号中提取出所需要的信号。

3.1 低通滤波器低通滤波器能够滤掉高频信号,保留低频信号。

3.2 高通滤波器高通滤波器能够滤掉低频信号,保留高频信号。

3.3 带通滤波器带通滤波器能够通过选择性地滤除非希望的频率而保留一定范围的频率。

4. 振荡器振荡器是将电能转化为振动能的电路。

4.1 电容振荡器电容振荡器基于电容和电感的振荡原理。

4.2 晶体振荡器晶体振荡器使用了晶体的石英共振效应,生成非常稳定的振荡信号。

三、数字电路1. 基本逻辑门1.1 与门与门的输出信号为1的条件是所有输入信号都为1。

1.2 或门或门的输出信号为0的条件是所有输入信号都为0。

1.3 非门非门只有一个输入,其输出正好与输入相反。

1.4 异或门异或门的输出信号在有且仅有一个输入信号为1时为1,否则为0。

2. 组合逻辑电路组合逻辑电路由逻辑门组成,并可以完成一些简单的逻辑处理,如加减法、比较等。

3. 时序逻辑电路时序逻辑电路通过对输入信号的时序处理,根据特定的触发条件产生输出。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

模拟电路(基本概念和知识总揽)1、基本放大电路种类(电压放大器,电流放大器,互导放大器和互阻放大器),优缺点,特别是广泛采用差分结构的原因。

2、负反馈种类(电压并联反馈,电流串联反馈,电压串联反馈和电流并联反馈);负反馈的优点(降低放大器的增益灵敏度,改变输入电阻和输出电阻,改善放大器的线性和非线性失真,有效地扩展放大器的通频带,自动调节作用)3、基尔霍夫定理的内容是什么?基尔霍夫定律包括电流定律和电压定律。

电流定律:在集总电路中,任何时刻,对任一节点,所有流出节点的支路电流代数和恒等于零。

电压定律:在集总电路中,任何时刻,沿任一回路,所有支路电压的代数和恒等于零。

4、描述反馈电路的概念,列举他们的应用?反馈,就是在电子系统中,把输出回路中的电量输入到输入回路中去。

反馈的类型有:电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。

负反馈的优点:降低放大器的增益灵敏度,改变输入电阻和输出电阻,改善放大器的线性和非线性失真,有效地扩展放大器的通频带,自动调节作用。

电压(流)负反馈的特点:电路的输出电压(流)趋向于维持恒定。

5、有源滤波器和无源滤波器的区别?无源滤波器:这种电路主要有无源元件R、L和C组成有源滤波器:集成运放和R、C组成,具有不用电感、体积小、重量轻等优点。

集成运放的开环电压增益和输入阻抗均很高,输出电阻小,构成有源滤波电路后还具有一定的电压放大和缓冲作用。

但集成运放带宽有限,所以目前的有源滤波电路的工作频率难以做得很高。

6、基本放大电路的种类及优缺点,广泛采用差分结构的原因。

答:基本放大电路按其接法的不同可以分为共发射极放大电路、共基极放大电路和共集电极放大电路,简称共基、共射、共集放大电路。

共射放大电路既能放大电流又能放大电压,输入电阻在三种电路中居中,输出电阻较大,频带较窄。

常做为低频电压放大电路的单元电路。

共基放大电路只能放大电压不能放大电流,输入电阻小,电压放大倍数和输出电阻与共射放大电路相当,频率特性是三种接法中最好的电路。

常用于宽频带放大电路。

共集放大电路只能放大电流不能放大电压,是三种接法中输入电阻最大、输出电阻最小的电路,并具有电压跟随的特点。

常用于电压放大电路的输入级和输出级,在功率放大电路中也常采用射极输出的形式。

广泛采用差分结构的原因是差分结构可以抑制零点漂移现象。

•7、二极管主要用于限幅,整流,钳位.•判断二极管是否正向导通:1.先假设二极管截止,求其阳极和阴极电位;2.若阳极阴极电位差>UD ,则其正向导通;3.若电路有多个二极管,阳极和阴极电位差最大的二极管优先导通;其导通后,其阳极阴极电位差被钳制在正向导通电压(0.7V 或0.3V );再判断其它二极管.数字电路(基本概念和知识总揽)1、数字信号:指的是在时间上和数值上都是离散的信号;即信号在时间上不连续,总是发生在一序列离散的瞬间;在数值上量化,只能按有限多个增量或阶梯取值。

(模拟信号:指在时间上和数值上都是连续的信号。

)2、数字电路主要研究电路输入、输出状态之间的相互关系,即逻辑关系。

分析和设计数字【例1】 下图中,已知V A =3V , V B =0V , D A 、D B为锗管,求输出端Y 的电位,并说明每个二极管的作用。

D AY A D B R解: DA 优先导通,则V Y=3–0.3=2.7VD A 导通后,D B 因反偏而截止,起隔离作用,D A 起钳位作用,将Y 端的电位钳制在+2.7V 。

电路的数学工具是逻辑代数,由英国数学家布尔1849年提出,因此也称布尔代数。

3、逻辑代数有三种最基本的运算:与、或、非。

基本逻辑的简单组合称为复合逻辑。

4、逻辑代数三个基本规则:代入规则、反演规则和对偶规则。

5、化简电路是为了降低系统的成本,提高电路的可靠性,以便使用最少集成电路实现功能。

6、把若干个有源器件和无源器件及其导线,按照一定的功能要求制作在同一块半导体芯片上,这样的产品叫集成电路。

最简单的数字集成电路就是集成逻辑门,以基本逻辑门为基础,可构成各种功能的组合逻辑电路和时序逻辑电路。

7、TTL门电路:是目前双极型数字集成电路使用最多的一种,由于输入端和输出端的结构形成都采用了半导体三极管,所以也称晶体管-晶体管逻辑门电路。

TTL与非门是TTL门电路的基本单元。

最常用的集成逻辑门电路TTL门和CMOS门。

问题集锦1、同步电路和异步电路的区别是什么?同步电路:存储电路中所有触发器的时钟输入端都接同一个时钟脉冲源,因而所有触发器的状态的变化都与所加的时钟脉冲信号同步。

异步电路:电路没有统一的时钟,有些触发器的时钟输入端与时钟脉冲源相连,这有这些触发器的状态变化与时钟脉冲同步,而其他的触发器的状态变化不与时钟脉冲同步。

2、什么是"线与"逻辑,要实现它,在硬件特性上有什么具体要求?将两个门电路的输出端并联以实现与逻辑的功能成为线与。

在硬件上,要用OC门来实现,同时在输出端口加一个上拉电阻。

由于不用OC门可能使灌电流过大,而烧坏逻辑门。

3、解释setup和hold time violation,画图说明,并说明解决办法。

Setup/hold time是测试芯片对输入信号和时钟信号之间的时间要求。

建立时间是指触发器的时钟信号上升沿到来以前,数据稳定不变的时间。

输入信号应提前时钟上升沿(如上升沿有效)T时间到达芯片,这个T就是建立时间-Setup time.如不满足setup time,这个数据就不能被这一时钟打入触发器,只有在下一个时钟上升沿,数据才能被打入触发器。

保持时间是指触发器的时钟信号上升沿到来以后,数据稳定不变的时间。

如果hold time不够,数据同样不能被打入触发器。

建立时间(Setup Time)和保持时间(Hold time)。

建立时间是指在时钟边沿前,数据信号需要保持不变的时间。

保持时间是指时钟跳变边沿后数据信号需要保持不变的时间。

如果数据信号在时钟沿触发前后持续的时间均超过建立和保持时间,那么超过量就分别被称为建立时间裕量和保持时间裕量。

4、什么是竞争与冒险现象?怎样判断?如何消除?(汉王笔试)在组合逻辑中,由于门的输入信号通路中经过了不同的延时,导致到达该门的时间不一致叫竞争。

产生毛刺叫冒险。

判断方法:代数法、图形法(是否有相切的卡诺圈)、表格法(真值表)。

如果布尔式中有相反的信号则可能产生竞争和冒险现象。

解决方法:一是添加布尔式的消去项;二是在芯片外部加电容;三是加入选通信号。

5、名词:SRAM、SSRAM、SDRAM:(SRAM:静态RAM;DRAM:动态RAM;SSRAM:Synchronous Static Random Access Memory同步静态随机访问存储器。

它的一种类型的SRAM。

SSRAM的所有访问都在时钟的上升/下降沿启动。

地址、数据输入和其它控制信号均于时钟信号相关。

这一点与异步SRAM不同,异步SRAM的访问独立于时钟,数据输入和输出都由地址的变化控制。

SDRAM:Synchronous DRAM同步动态随机存储器6、FPGA和ASIC的概念,他们的区别。

(未知)答案:FPGA是可编程ASIC。

ASIC:专用集成电路,它是面向专门用途的电路,专门为一个用户设计和制造的。

根据一个用户的特定要求,能以低研制成本,短、交货周期供货的全定制,半定制集成电路。

与门阵列等其它ASIC(Application Specific IC)相比,它们又具有设计开发周期短、设计制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点。

7、单片机上电后没有运转,首先要检查什么?a、首先应该确认电源电压是否正常。

用电压表测量接地引脚跟电源引脚之间的电压,看是否是电源电压,例如常用的5V。

b、接下来就是检查复位引脚电压是否正常。

分别测量按下复位按钮和放开复位按钮的电压值,看是否正确。

c、然后再检查晶振是否起振了,一般用示波器来看晶振引脚的波形;经过上面几点的检查,一般即可排除故障了。

如果系统不稳定的话,有时是因为电源滤波不好导致的。

在单片机的电源引脚跟地引脚之间接上一个0.1uF 的电容会有所改善。

如果电源没有滤波电容的话,则需要再接一个更大滤波电容,例如220uF 的。

遇到系统不稳定时,就可以并上电容试试(越靠近芯片越好)。

8、什么是同步逻辑和异步逻辑?(汉王笔试)同步逻辑是时钟之间有固定的因果关系。

异步逻辑是各时钟之间没有固定的因果关系。

9、你知道那些常用逻辑电平?TTL与COMS电平可以直接互连吗?(汉王笔试)常用逻辑电平:12V,5V,3.3V;TTL和CMOS不可以直接互连,由于TTL是在0.3-3.6V之间,而CMOS则是有在12V的有在5V的。

CMOS输出接到TTL是可以直接互连。

TTL接到CMOS需要在输出端口加一上拉电阻接到5V或者12V。

10、如何解决亚稳态。

(飞利浦-大唐笔试)答:亚稳态是指触发器无法在某个规定时间段内达到一个可确认的状态。

当一个触发器进入亚稳态时,既无法预测该单元的输出电平,也无法预测何时输出才能稳定在某个正确的电平上。

在亚稳态期间,触发器输出一些中间级电平,或者可能处于振荡状态,并且这种无用的输出电平可以沿信号通道上的各个触发器级联式传播下去。

解决方法主要有:(1) 降低系统时钟;(2) 用反应更快的FF;(3) 引入同步机制,防止亚稳态传播;(4) 改善时钟质量,用边沿变化快速的时钟信号;(5) 使用工艺好、时钟周期裕量大的器件。

11、锁存器、触发器、寄存器三者的区别。

触发器:能够存储一位二值信号的基本单元电路统称为“触发器”。

锁存器:一位触发器只能传送或存储一位数据,而在实际工作中往往希望一次传送或存储多位数据。

为此可把多个触发器的时钟输入端CP连接起来,用一个公共的控制信号来控制,而各个数据端口仍然是各处独立地接收数据。

这样所构成的能一次传送或存储多位数据的电路就称为“锁存器”。

寄存器:在实际的数字系统中,通常把能够用来存储一组二进制代码的同步时序逻辑电路称为寄存器。

由于触发器内有记忆功能,因此利用触发器可以方便地构成寄存器。

由于一个触发器能够存储一位二进制码,所以把n个触发器的时钟端口连接起来就能构成一个存储n位二进制码的寄存器。

区别:从寄存数据的角度来年,寄存器和锁存器的功能是相同的,它们的区别在于寄存器是同步时钟控制,而锁存器是电位信号控制。

可见,寄存器和锁存器具有不同的应用场合,取决于控制方式以及控制信号和数据信号之间的时间关系:若数据信号有效一定滞后于控制信号有效,则只能使用锁存器;若数据信号提前于控制信号到达并且要求同步操作,则可用寄存器来存放数据。

综合类问题考查1、二极管的导通时的压降。

答:0.7V。

2、三极管的工作条件。
