母线差动保护讲义

母线差动保护讲义

第二章 母线差动保护1、差动保护差动保护设置大差及各段母线小差,大差作为小差的起动元件,用以区分母线区内外故障,小差为故障母线的选择元件。

其动作方程为:dI ∙=∑=n1i ..i I (I d ----某一时刻差动电流瞬时值)fI =∑=n 1i .iI(I f ----同一时刻制动电流瞬时值)I d =│d I ∙│>K f I (K-----比率制动系数) I d =>I dd (I dd ----差动电流整定门坎)如满足上式的动作方程,判为母线内部故障,母线保护动作,跳开联接于故障母线的所有断路器。

注:大差不包括母联电流,每段母线小差只包括各自所有连接单元电流。

制动电流也如此。

大差I d =│d I ∙│= │1I ∙ + 2I ∙ + 3I ∙│I f =|f I ∙|=│1I ∙│ + │2I ∙ │+ │3I ∙│I 母小差:I d1 =│d1I ∙│= │1I ∙+ 2I ∙+ ML I ∙│I f1 =|f1I ∙|=│1I ∙│ + │2I ∙ │+ │ML I ∙│II 母小差:I d 2=│d2I ∙│= │3I ∙ + ML I ∙│ I f2=|f2I ∙|=│3I ∙│+ │ML I ∙│差动保护逻辑框图(以双母线I 母故障为例)如下:母线差动保护逻辑框图图中I d:大差电流I d1:I母小差电流I dd:大差门坎I dx:小差门坎K:比率制动系数I f:总制动电流I f1:I母制动电流U1bs:I母电压闭锁2、CT饱和的影响及防范措施当母线外部发生故障特别是母线近端发生外部故障时,由于直流分量的影响,CT 可能发生饱和,使TA 的二次电流发生畸变,不能真实反映系统的一次电流,在差动回路中有差电流存在,严重时可能导致差动保护误判。

为解决TA饱和对差动保护判据的不利影响,采用“同步识别法”抗TA饱和措施。

同步识别法基于饱和TA特征:1)在系统发生故障瞬间,无论一次电流有多大,TA不可能同步饱和。

母线差动保护的工作原理和保护范围

母线差动保护的工作原理和保护范围

母线保护装置是正确迅速切除母线故障的重要设施,它的拒动和误动都将给电力系统带来严重危害.母线倒闸操作是电力系统最常见也是最典型的操作,因其连接元件多,操作工作量大,对运行人员的综合操作技能也提出了较高的要求.基于一次设备的客观实在性,运行人员对一次设备误操作所带来的危害都有一个直接的较全面的感性认识. 但对母线差动保护在倒闸操作过程中进行的一些切换、投退操作则往往认识模糊.1 母线差动保护范围是否是确定的,保护对象是否是不变的通常讲的差动保护包含了母线差动保护、变压器差动保护、发电机差动保护和线路差动保护.实现差动保护的基本原则是一致的,即各侧或各元件的电流互感器,按差接法接线,正常运行以及保护范围以外故障时,差电流等于零,保护范围内故障时差电流等于故障电流,差动继电器的动作电流按躲开外部故障时产生的最大不平衡电流计算整定.但也应该十分清楚,母线差动保护与变压器差动保护、发电机差动保护又有很大的不同:即母线的主结线方式会随母线的倒闸操作而改变运行方式,如双母线改为单母线运行,双母线并列运行改为双母线分段并列运行,母线元件(如线路、变压器、发电机等)可以从这一段母线倒换到另一段母线等等.换句话说,母线差动保护的范围会随母线倒闸操作的进行、母线运行方式的改变而变化(扩大或缩小),母线差动保护的对象也可以由于母线元件的倒换操作而改变(增加或减少).忽视了这一点,在进行母线倒闸操作时,对母线差动保护的一些必要的切换投退操作肯定就认识模糊、甚至趋于盲目了.2 母线倒闸操作时是否须将母线差动保护退出“在进行倒闸操作时须将母线差动保护退出”是错误的,之所以产生这种错误认识,是因为一些运行人员曾看到过,甚至在母线倒闸操作时发生过母线差动保护误动,但其根本原因是对母线差动保护缺乏正确认识.母线倒闸操作如严格按照规定进行,即并、解列时的等电位操作,尽量减少操作隔离开关时的电位差,严禁母线电压互感器二次侧反充电,充分考虑母线差动保护非选择性开关的拉、合及低电压闭锁母线差动保护压板的切换等等,是不会引起母线差动保护误动的.因此,在倒母线的过程中,母线差动保护的工作原理如不遭到破坏,一般应投入运行.根据历年统计资料看,因误操作引起母线短路事故,几率还很高.尽管近几年为防止误操作在变电站、发电厂的一次、二次设备上安装了五防闭锁装置,但一些运行人员违规使用万能钥匙走错间隔、误合、误拉仍时有发生.这就使在母线倒闸操作时,保持母线差动保护投入有着极其重要的现实意义.投入母线差动保护倒母线,可以在万一发生误操作造成母线短路时,由保护装置动作,切除故障,从而避免事故的进一步扩大,防止设备严重损坏、系统失去稳定或发生人身伤亡事故.事实上,与其说母线倒闸操作容易引起母线差动保护误动,倒不如说,母线倒闸操作常常会使母线差动保护失去选择性而误切非故障母线.3 母线倒闸操作后,是否要将母线差动保护的非选择性开关合入实际工作中一些运行人员片面地认为,母线倒闸操作会使母线差动保护失去选择性,故在操作完成后,合入母线差动保护的非选择性开关.产生这一认识误区的根源在于他们不明白母线差动保护装置中设置这一非选择性开关的目的.母线保护有多种类型,不同类型的母线保护其实现保护的工作原理是不一样的.某些类型的母线保护由于其工作原理本身存在缺陷, 在进行母线倒闸操作时会使装置失去对故障母线的选择性.因此,问题的关键是运行人员要弄清楚:哪种类型的母线保护在母线倒闸操作时会失去对故障母线的选择性以及怎样在适当的时候将装置的非选择性开关合入, 在什么时候又该将装置的非选择性开关拉开,抑或是否应使该开关保持合入状态.这里仅就固定连接的母线差动保护和母联电流相位比较原理差动保护以及电流相位比较式母线保护作一简单说明.(1) 固定连接的母线差动保护.这种母线差动保护要求母线上的电源元件,必须按照事先规定好的固定连接方式运行,母线故障时,母线差动保护的动作才有选择性.当母线保护采用此种类型时,进行电源元件的倒换,将使保护失去选择性.因此,倒换前合入母线差动保护非选择性开关,倒完后也不拉开.对负荷元件,则在倒换前合入非选择性开关,倒换后拉开非选择性开关,同时负荷元件的跳闸压板也作相应的切换.(2) 母联电流相位比较原理的母线差动保护.这种保护无固定连接的要求.只要母差保护的跳闸压板位置与元件母线隔离开关所接母线位置相对应就可以了.因此,倒换操作前将非选择性开关合入,倒换后再拉开,并对母线差动保护跳闸压板及重合闸放电压板,切换到倒换后所对应的母线位置就可以了.这种保护存在的缺点是2组母线分列运行时,母线将失去选择故障母线组的能力.(3) 电流相位比较式母线差动保护.这种保护只反应电流间的相位,具有较高的灵敏度.倒闸过程中,需合入非选择性开关,倒闸后将被操作元件的跳闸压板及重合闸放电压板切换至与所接母线对应的比相出口回路就可以了.如果片面地认为倒闸操作就使保护失去选择性,并没有适时地合入或拉开保护的非选择性开关,相反地会使母线差动保护不能按设计的工作原理工作,从而真正失去选择性.更具体地讲,倒母线时,母线差动保护的非选择性开关合理的操作顺序是:①双母线改为单母线运行前,先合入非选择性开关,后取母联断路器直流控制回路熔断器;②单母线改为双母线运行后,先投入母联断路器直流控制回路熔断器,后拉母线差动保护非选择性开关.这样,就能保证在任何情况下,由母线差动保护装置动作切除故障.4 母联断路器代路时,是否母线差动保护可不作任何切换操作一些运行人员错误地认为母联断路器自然是母差保护的范围,母差保护动作母联断路器也该跳开.殊不知,母联断路器代路时,由母联断路器送电的备用母线,实际上已是线路的一部分.线路上发生故障理应由线路断路器跳闸切除,而此时母联断路器代路实际上就只能起到线路断路器的作用.但如果此时母差保护不作任何切换,则备用母线故障母线保护也将动作.显然这种代路方式母线保护动作是不必要的,也是不合理的.这时,正确的切换操作是把母联断路器所代线路及其母线划出母线差动保护范围之外.无论哪种原理的母线差动保护,均要操作母联断路器的母线差动保护电流试验盒(或连片),同时使被代线路本身的母线差动保护电流互感器TA从运行的母线差动保护电流回路上甩开,短接好.这样,才能保证母联断路器代路时,母线差动保护安全、合理运行.5 做相关试验时,是否只要母线元件的隔离开关拉开了,就不会影响母线差动保护的正常工作运行人员本应该非常清楚,母线差动保护的动作与否取决于加入差动继电器的差电流大小,只要达到了动作值,母线差动保护就会动作切除母线元件.虽然停电母线元件的隔离开关拉开了,但因母线差动保护的所有电流互感器二次回路是并在一起的,即使一次设备已停电,其二次回路也要按运行设备对待,不得将母线差动电流回路随便接地、短路或误引入外接电源.运行人员要特别重视如下几个环节:(1) 运行中的母线差动保护的电流互感器二次电路被短接后,不管这种短接与母线差动保护的总差回路脱离或相连、均已破坏了母线差动保护的工作原理,在正常或发生穿越性故障时,均将引起二次差电流的不平衡,并可能产生误动.(2) 母线元件设备做一次回路短路试验,如电流互感器TA的一次通电试验,工作前应将母线差动保护停用,或将与试验回路有关的母线差动保护的电流互感器TA从运行的母线差动保护电流回路上甩开,短接好.应该指出,母线差动保护在母线倒闸操作过程中的切换、投退要与该母线采用的母线保护的类型,保护的技术特性、母线的结线方式及倒闸前后母线运行方式的变换,甚至要与电网的运行方式具体结合起来.运行人员在进行倒闸操作时,要十分明确:操作是否破坏了固定连接的要求、是否会使保护失去选择性;操作完毕后,母线方式是否改变、母线保护是否具有自适应性等等.只有这样,才能确保倒闸操作过程中及其操作完成后母线及其保护的安全合理运行.。

8.2-母线差动保护的基本原理

8.2-母线差动保护的基本原理

8.2 母线差动保护原理——单母线完全电流差动保护——高阻抗母线差动保护——具有比率制动特性的中阻抗母线差动保护为了满足速动性和选择性的要求,母线保护都是按差动原理构成的。

实现母线差动保护必须考虑在母线上一般连接着较多的电气元件(如线路、变压器、发电机等),因此就不能像发电机的差动保护那样,只用简单的接线加以实现。

但不管母线上元件有多少,实现差动保护的基本原则仍是适用的。

(1)在正常运行以及母线范围以外故障时,在母线上所有连接元件中,流入的电流和流出的电流相等。

(2)当母线上发生故障时,所有与母线连接的元件都向故障点供给短路电流或流出残留的符合电流。

(3)从每个连接元件中电流的相位来看,在正常运行及外部故障时,至少有一个元件中的电流相位和其余元件中德电流相位是相反的。

根据原则(1)和原则(2)可构造电流差动保护,根据原则(3)可以构造电流比相式差动保护。

负荷1电源负荷21I 2I 3I 321I I I +=负荷1电源负荷21I 2I 3I 0321=++I I I 若支路1、2、3上均安装相同变比的电流互感器,则三个电流互感器的电流之和应等于0(理想情况)。

=∑I母线故障时的电流特征若支路1、2、3上都安装有相同变比的电流互感器,则母线故障时,三个电流互感器的电流之和应等于短路电流(二次值)。

电源1I 2I 3I 0321=+++kI I I I kI 依KCL :即:kI I I I -=++3218.2.1 单母线完全电流差动保护KD1p I 2p I 3p I pnI1s I 2s I 3s I snI KAI 011TA1===∑∑==ni pi ni siKA I n I I 正常工作时8.2.1 单母线完全电流差动保护KD1p I 2p I 3p I pnI1s I 2s I 3s I snI KAI kni pi ni si KA I n I n I I TA 1TA 111===∑∑==kI 母线故障时8.2.1 单母线完全电流差动保护差动继电器的整定方法(1)躲过最大不平衡电流(2)躲开任一TA 二次回路断线引起的差动电流TAmax .max ../1.0n I K I K I k rel unb rel set r ⋅=⋅=TAmax ../n I K I L rel set r ⋅=max.L I 任一元件中的最大负荷电流。

什么是母线差动保护-母线差动保护原理

什么是母线差动保护-母线差动保护原理

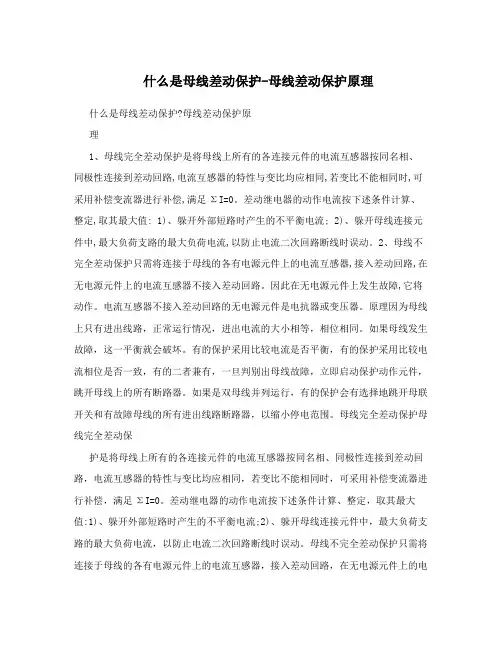

什么是母线差动保护-母线差动保护原理什么是母线差动保护?母线差动保护原理1、母线完全差动保护是将母线上所有的各连接元件的电流互感器按同名相、同极性连接到差动回路,电流互感器的特性与变比均应相同,若变比不能相同时,可采用补偿变流器进行补偿,满足ΣI=0。

差动继电器的动作电流按下述条件计算、整定,取其最大值: 1)、躲开外部短路时产生的不平衡电流; 2)、躲开母线连接元件中,最大负荷支路的最大负荷电流,以防止电流二次回路断线时误动。

2、母线不完全差动保护只需将连接于母线的各有电源元件上的电流互感器,接入差动回路,在无电源元件上的电流互感器不接入差动回路。

因此在无电源元件上发生故障,它将动作。

电流互感器不接入差动回路的无电源元件是电抗器或变压器。

原理因为母线上只有进出线路,正常运行情况,进出电流的大小相等,相位相同。

如果母线发生故障,这一平衡就会破坏。

有的保护采用比较电流是否平衡,有的保护采用比较电流相位是否一致,有的二者兼有,一旦判别出母线故障,立即启动保护动作元件,跳开母线上的所有断路器。

如果是双母线并列运行,有的保护会有选择地跳开母联开关和有故障母线的所有进出线路断路器,以缩小停电范围。

母线完全差动保护母线完全差动保护是将母线上所有的各连接元件的电流互感器按同名相、同极性连接到差动回路,电流互感器的特性与变比均应相同,若变比不能相同时,可采用补偿变流器进行补偿,满足ΣI=0。

差动继电器的动作电流按下述条件计算、整定,取其最大值:1)、躲开外部短路时产生的不平衡电流;2)、躲开母线连接元件中,最大负荷支路的最大负荷电流,以防止电流二次回路断线时误动。

母线不完全差动保护只需将连接于母线的各有电源元件上的电流互感器,接入差动回路,在无电源元件上的电流互感器不接入差动回路。

因此在无电源元件上发生故障,它将动作。

电流互感器不接入差动回路的无电源元件是电抗器或变压器。

母线完全差动保护的主要优缺点母线完全差动保护的优点是:1、各组成元件和接线比较简单,调试方便,运行人员易于掌握。

35kv母线差动保护原理

35kv母线差动保护原理

35kv母线差动保护原理
35kV母线差动保护是电力系统中一种重要的保护方式,其原理
是通过对母线两端电流的差值进行保护。

在35kV电力系统中,母线
是电力输送的关键部件,因此需要对其进行可靠的保护。

母线差动
保护的原理主要包括以下几个方面:
1. 差动保护原理,母线差动保护是一种基于比较保护对象两端
电流的差值来实现保护的方式。

当母线正常运行时,两端电流的差
值应该接近于零,如果出现故障,例如短路或接地故障,两端电流
的差值将会增大,差动保护就会动作,切断故障电流,保护母线和
系统的安全运行。

2. 差动保护装置,差动保护装置通常由主保护装置和备用装置
组成,主要由电流互感器、比率变压器、比较元件、逻辑控制单元
和动作元件等组成。

电流互感器用于采集母线两端的电流信号,比
率变压器用于将信号变换到适合保护装置处理的范围,比较元件用
于计算两端电流的差值,逻辑控制单元用于判断差值是否超过设定值,并控制动作元件进行保护动作。

3. 差动保护特性,母线差动保护具有灵敏、快速、可靠的特点,
能够对母线及其附属设备进行全面的保护。

差动保护的动作不受保护对象的容量大小和运行方式的影响,适用于各种类型的母线。

4. 差动保护的应用范围,母线差动保护广泛应用于各种类型的变电站和电力系统中,特别是在35kV及以上的电压等级的电力系统中,对于保护母线的安全运行起着至关重要的作用。

总的来说,35kV母线差动保护通过对母线两端电流的差值进行监测和比较,实现了对母线的可靠保护,保证了电力系统的安全稳定运行。

母线差动保护的工作原理和保护范围精选文档

母线差动保护的工作原理和保护范围精选文档

母线差动保护的工作原理和保护范围精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-母线保护装置是正确迅速切除母线故障的重要设施,它的拒动和误动都将给电力系统带来严重危害.母线倒闸操作是电力系统最常见也是最典型的操作,因其连接元件多,操作工作量大,对运行人员的综合操作技能也提出了较高的要求.基于一次设备的客观实在性,运行人员对一次设备误操作所带来的危害都有一个直接的较全面的感性认识. 但对母线差动保护在倒闸操作过程中进行的一些切换、投退操作则往往认识模糊.1 母线差动保护范围是否是确定的,保护对象是否是不变的通常讲的差动保护包含了母线差动保护、变压器差动保护、发电机差动保护和线路差动保护.实现差动保护的基本原则是一致的,即各侧或各元件的电流互感器,按差接法接线,正常运行以及保护范围以外故障时,差电流等于零,保护范围内故障时差电流等于故障电流,差动继电器的动作电流按躲开外部故障时产生的最大不平衡电流计算整定.但也应该十分清楚,母线差动保护与变压器差动保护、发电机差动保护又有很大的不同:即母线的主结线方式会随母线的倒闸操作而改变运行方式,如双母线改为单母线运行,双母线并列运行改为双母线分段并列运行,母线元件(如线路、变压器、发电机等)可以从这一段母线倒换到另一段母线等等.换句话说,母线差动保护的范围会随母线倒闸操作的进行、母线运行方式的改变而变化(扩大或缩小),母线差动保护的对象也可以由于母线元件的倒换操作而改变(增加或减少).忽视了这一点,在进行母线倒闸操作时,对母线差动保护的一些必要的切换投退操作肯定就认识模糊、甚至趋于盲目了.2 母线倒闸操作时是否须将母线差动保护退出“在进行倒闸操作时须将母线差动保护退出”是错误的,之所以产生这种错误认识,是因为一些运行人员曾看到过,甚至在母线倒闸操作时发生过母线差动保护误动,但其根本原因是对母线差动保护缺乏正确认识.母线倒闸操作如严格按照规定进行,即并、解列时的等电位操作,尽量减少操作隔离开关时的电位差,严禁母线电压互感器二次侧反充电,充分考虑母线差动保护非选择性开关的拉、合及低电压闭锁母线差动保护压板的切换等等,是不会引起母线差动保护误动的.因此,在倒母线的过程中,母线差动保护的工作原理如不遭到破坏,一般应投入运行.根据历年统计资料看,因误操作引起母线短路事故,几率还很高.尽管近几年为防止误操作在变电站、发电厂的一次、二次设备上安装了五防闭锁装置,但一些运行人员违规使用万能钥匙走错间隔、误合、误拉仍时有发生.这就使在母线倒闸操作时,保持母线差动保护投入有着极其重要的现实意义.投入母线差动保护倒母线,可以在万一发生误操作造成母线短路时,由保护装置动作,切除故障,从而避免事故的进一步扩大,防止设备严重损坏、系统失去稳定或发生人身伤亡事故.事实上,与其说母线倒闸操作容易引起母线差动保护误动,倒不如说,母线倒闸操作常常会使母线差动保护失去选择性而误切非故障母线.3 母线倒闸操作后,是否要将母线差动保护的非选择性开关合入实际工作中一些运行人员片面地认为,母线倒闸操作会使母线差动保护失去选择性,故在操作完成后,合入母线差动保护的非选择性开关.产生这一认识误区的根源在于他们不明白母线差动保护装置中设置这一非选择性开关的目的.母线保护有多种类型,不同类型的母线保护其实现保护的工作原理是不一样的.某些类型的母线保护由于其工作原理本身存在缺陷, 在进行母线倒闸操作时会使装置失去对故障母线的选择性.因此,问题的关键是运行人员要弄清楚:哪种类型的母线保护在母线倒闸操作时会失去对故障母线的选择性以及怎样在适当的时候将装置的非选择性开关合入, 在什么时候又该将装置的非选择性开关拉开,抑或是否应使该开关保持合入状态.这里仅就固定连接的母线差动保护和母联电流相位比较原理差动保护以及电流相位比较式母线保护作一简单说明.(1) 固定连接的母线差动保护.这种母线差动保护要求母线上的电源元件,必须按照事先规定好的固定连接方式运行,母线故障时,母线差动保护的动作才有选择性.当母线保护采用此种类型时,进行电源元件的倒换,将使保护失去选择性.因此,倒换前合入母线差动保护非选择性开关,倒完后也不拉开.对负荷元件,则在倒换前合入非选择性开关,倒换后拉开非选择性开关,同时负荷元件的跳闸压板也作相应的切换.(2) 母联电流相位比较原理的母线差动保护.这种保护无固定连接的要求.只要母差保护的跳闸压板位置与元件母线隔离开关所接母线位置相对应就可以了.因此,倒换操作前将非选择性开关合入,倒换后再拉开,并对母线差动保护跳闸压板及重合闸放电压板,切换到倒换后所对应的母线位置就可以了.这种保护存在的缺点是2组母线分列运行时,母线将失去选择故障母线组的能力.(3) 电流相位比较式母线差动保护.这种保护只反应电流间的相位,具有较高的灵敏度.倒闸过程中,需合入非选择性开关,倒闸后将被操作元件的跳闸压板及重合闸放电压板切换至与所接母线对应的比相出口回路就可以了.如果片面地认为倒闸操作就使保护失去选择性,并没有适时地合入或拉开保护的非选择性开关,相反地会使母线差动保护不能按设计的工作原理工作,从而真正失去选择性.更具体地讲,倒母线时,母线差动保护的非选择性开关合理的操作顺序是:①双母线改为单母线运行前,先合入非选择性开关,后取母联断路器直流控制回路熔断器;②单母线改为双母线运行后,先投入母联断路器直流控制回路熔断器,后拉母线差动保护非选择性开关.这样,就能保证在任何情况下,由母线差动保护装置动作切除故障.4 母联断路器代路时,是否母线差动保护可不作任何切换操作一些运行人员错误地认为母联断路器自然是母差保护的范围,母差保护动作母联断路器也该跳开.殊不知,母联断路器代路时,由母联断路器送电的备用母线,实际上已是线路的一部分.线路上发生故障理应由线路断路器跳闸切除,而此时母联断路器代路实际上就只能起到线路断路器的作用.但如果此时母差保护不作任何切换,则备用母线故障母线保护也将动作.显然这种代路方式母线保护动作是不必要的,也是不合理的.这时,正确的切换操作是把母联断路器所代线路及其母线划出母线差动保护范围之外.无论哪种原理的母线差动保护,均要操作母联断路器的母线差动保护电流试验盒(或连片),同时使被代线路本身的母线差动保护电流互感器TA从运行的母线差动保护电流回路上甩开,短接好.这样,才能保证母联断路器代路时,母线差动保护安全、合理运行.5 做相关试验时,是否只要母线元件的隔离开关拉开了,就不会影响母线差动保护的正常工作运行人员本应该非常清楚,母线差动保护的动作与否取决于加入差动继电器的差电流大小,只要达到了动作值,母线差动保护就会动作切除母线元件.虽然停电母线元件的隔离开关拉开了,但因母线差动保护的所有电流互感器二次回路是并在一起的,即使一次设备已停电,其二次回路也要按运行设备对待,不得将母线差动电流回路随便接地、短路或误引入外接电源.运行人员要特别重视如下几个环节:(1) 运行中的母线差动保护的电流互感器二次电路被短接后,不管这种短接与母线差动保护的总差回路脱离或相连、均已破坏了母线差动保护的工作原理,在正常或发生穿越性故障时,均将引起二次差电流的不平衡,并可能产生误动.(2) 母线元件设备做一次回路短路试验,如电流互感器TA的一次通电试验,工作前应将母线差动保护停用,或将与试验回路有关的母线差动保护的电流互感器TA从运行的母线差动保护电流回路上甩开,短接好.应该指出,母线差动保护在母线倒闸操作过程中的切换、投退要与该母线采用的母线保护的类型,保护的技术特性、母线的结线方式及倒闸前后母线运行方式的变换,甚至要与电网的运行方式具体结合起来.运行人员在进行倒闸操作时,要十分明确:操作是否破坏了固定连接的要求、是否会使保护失去选择性;操作完毕后,母线方式是否改变、母线保护是否具有自适应性等等.只有这样,才能确保倒闸操作过程中及其操作完成后母线及其保护的安全合理运行.。

母线差动保护原理

母线差动保护原理

母线差动保护原理母线差动保护是一种重要的电力系统保护,通常用于保护电力系统中的母线和变压器。

它的基本原理是,当电力系统中发生故障时,母线差动保护会检测到电流的不平衡,并自动切断相关的设备,以防止更严重的损坏。

一、母线差动保护的基本原理母线差动保护的基本原理是,当电力系统中发生故障时,在故障点附近的母线上会产生电流不平衡,这种不平衡电流会被母线差动保护装置检测到,从而自动切断相关的设备,以防止更严重的损坏。

母线差动保护装置由两部分组成,即差动检测部分和分闸部分。

差动检测部分由两个电流互感器组成,其中一个电流互感器分别连接到母线的两侧,另一个电流互感器连接到母线的中央,它们的输出电流可以检测到母线上的电流不平衡情况。

当检测到电流不平衡时,分闸部分就会自动切断相关的设备,以防止更严重的损坏。

二、母线差动保护的工作原理母线差动保护的工作原理是,当发生故障时,在母线上会产生电流不平衡,电流互感器会检测到这种电流不平衡,并将信号发送给母线差动保护装置,母线差动保护装置会根据信号的大小自动切断相关的设备,以防止更严重的损坏。

母线差动保护的工作原理可以通过下图来说明:图1 母线差动保护的工作原理从图中可以看出,当发生故障时,母线上会出现电流不平衡,电流互感器会检测到这种电流不平衡,并将信号发送给母线差动保护装置,母线差动保护装置会根据信号的大小自动切断相关的设备,以防止更严重的损坏。

三、母线差动保护的优点母线差动保护的优点有很多,其中最主要的优点是:(1)快速反应。

母线差动保护的反应速度非常快,可以在短时间内检测到电流的不平衡,从而及时切断相关的设备,以防止更严重的损坏。

(2)精确度高。

母线差动保护的精确度非常高,可以准确检测到母线上的电流不平衡,从而及时切断相关的设备,以防止更严重的损坏。

(3)容易安装。

母线差动保护装置安装简单,只需将电流互感器安装在母线的两侧和中央即可,无需额外的安装成本。

四、母线差动保护的应用母线差动保护的应用非常广泛,它可以用于保护电力系统中的母线和变压器,以及其他电力设备,如电机、负荷开关、断路器等。

母线差动保护的原理及作用

母线差动保护的原理及作用

母线差动保护的原理及作用以母线差动保护的原理及作用为标题,本文将介绍母线差动保护的原理、作用以及其在电力系统中的应用。

一、母线差动保护的原理母线差动保护是一种广泛应用于电力系统的保护方式,它通过对母线两侧电流进行比较,以实现对电力系统母线的保护。

其基本原理是利用母线两侧电流之差来判断是否存在故障,从而实现对故障的快速检测和保护动作。

具体而言,母线差动保护的原理可以分为以下几个步骤:1. 采集电流信号:通过电流互感器等装置,采集母线两侧电流信号。

2. 信号传输:将采集到的电流信号传输到差动保护装置。

3. 信号比较:差动保护装置将母线两侧电流信号进行比较,并计算差值。

4. 判断故障:差动保护装置根据差值的大小判断是否存在故障。

若差值超过设定阈值,则判定为故障。

5. 动作保护:当差动保护装置判断为故障时,会发出保护信号,触发断路器等装置进行动作,实现对故障的隔离。

二、母线差动保护的作用母线差动保护在电力系统中起到了重要的作用,其主要体现在以下几个方面:1. 故障检测:母线差动保护能够快速检测电力系统中的故障,包括短路故障、接地故障等。

通过对母线两侧电流进行比较,能够准确判断是否存在故障,并实现对故障的快速隔离,从而保护电力系统的安全运行。

2. 故障定位:母线差动保护不仅可以检测故障,还可以对故障进行定位。

由于差动保护装置能够判断故障发生的位置,可以通过对故障信号的分析,确定故障点的位置,提高故障的定位精度,减少故障排除的时间。

3. 系统稳定性:母线差动保护在电力系统中能够提高系统的稳定性。

在电力系统中,母线是连接各种电源和负载的关键节点,一旦母线发生故障,可能会导致电力系统的不稳定甚至崩溃。

通过差动保护装置对母线进行保护,可以及时发现故障并进行隔离,从而保持电力系统的稳定运行。

4. 经济性:母线差动保护具有较高的经济性。

相比传统的电流保护方式,差动保护装置只需要对母线两侧的电流进行比较,不需要对整个电力系统进行监测,因此可以减少设备和维护成本,并提高电力系统的可靠性。

母线完全差动保护

母线完全差动保护

母线不完全差动保护只需将连接于母线的各有电源元件上的电流互感器,接入差动回路,在无电源元件上的电流互感器不接入差动回路。因此在无电源元件上发生故障,它将动作。电流互感器不接入差动回路的无电源元件是电抗器或变压器。
母线完全差动保护的主要优缺点
母线完全差动保护的优点是:
1、各组成元件和接线比较简单,调试方便,运行人员易于掌握。
2、采用速饱和变流器可以较有效地防止由于区外故障一次电流中的直流分量导致电流互感器饱和引起的保护误动作。
3、当元件固定连接时母线差动保护有很好的选择性。
4、当母联断路器断开时母线差动保护仍有选择能力;在两条母线先后发生短路时母线差动保护仍能可靠地动作。
母线完全差动保护的缺点为:
母联电流相位比较式母线差动保护的主要优缺点
这种母线差动保护不要求元件固定连接于母线,可大大地提高母线运行方式的灵活性。这是它的主要优点。
但这种保护也存在缺点,主要有:
1) 正常运行时母联断路器必须投入运行;
2) 当母线故障,母线差动保护动作时,如果母联断路器拒动,将造成由非故障母线的连接元件通过母联断路器供给有的各连接元件的电流互感器按同名相、同极性连接到差动回路,电流互感器的特性与变比均应相同,若变比不能相同时,可采用补偿变流器进行补偿,满足ΣI=0。
差动继电器的动作电流按下述条件计算、整定,取其最大值:
1)、躲开外部短路时产生的不平衡电流;
2)、躲开母线连接元件中,最大负荷支路的最大负荷电流,以防止电流二次回路断线时误动。
3) 当母联断路器和母联断路器的电流互感器之间发生故障时,将会切除非故障母线,而故障母线反而不能切除;
4) 每条母线一定要有电源,否则有电源母线发生故障时,母联断路器无电流流过,母差比相元件不能动作,母线差动保护将拒动;

8.2 母线差动保护的基本原理

8.2 母线差动保护的基本原理

正常运行或区外故障时母线电流特征
(1)在正常运行以及母线范围以外故障时,在母线上 所有连接元件中,流入的电流和流出的电流相等。
(2)当母线上发生故障时,所有与母线连接的元件都 向故障点供给短路电流或流出残留的符合电流。
(3)从每个连接元件中电流的相位来看,在正常运行 及外部故障时,至少有一个元件中的电流相位和其余元 件中德电流相位是相反的。
母线保护。
母线故障时
Ik
I1 I2 I3 I4
电源 电源 负荷1 负荷2
母线故障时,有源支路的电流
是近似同相的,即 I1 和 I2
是近似同相的。
故障出现在非有源支路
I1 I2 I3 I4
电源 电源 负荷1 负荷2
I1、I2 和 I4 是反相的。
故障出现在有源支路
I1 I2 I3 I4
电源 电源 负荷1 负荷2
I1 和 I2 是反相的。
8.2.5 元件固定连接的双母线电流差动保护
在发电厂及重要变电站的高压母线上,一般都采用双母 线同时运行(母线联络器经常投入),每组母线上采用连接 一部分(大约为1/2)供电和受电元件的方式。这样,任一 母线出现故障时,只会影响一半的供电和用电负荷,大大提 高了供电的可靠性。这样就需要母线保护具有选择故障母线 的能力。
动继电器,一般内阻为:2.4~7.5kΩ。电压型差动继电器 的动作判据为:
Ur U set
高阻抗继电器的电路原理
+
+
非常小
-
-
当外阻非常小时,各支路电流将会 通过外电路形成回路。此时,几乎 所有电流都会流经外电路。
+
+
非常大
-
-
当外阻非常大时,各支路电流将会 在由支路自身构成的回路中流动, 外电路中的电流是非常小的。

母线差动保护的工作原理和保护范围

母线差动保护的工作原理和保护范围

母线保护装置是正确迅速切除母线故障的重要设施,它的拒动和误动都将给电力系统带来严重危害.母线倒闸操作是电力系统最常见也是最典型的操作,因其连接元件多,操作工作量大,对运行人员的综合操作技能也提出了较高的要求.基于一次设备的客观实在性,运行人员对一次设备误操作所带来的危害都有一个直接的较全面的感性认识. 但对母线差动保护在倒闸操作过程中进行的一些切换、投退操作则往往认识模糊.1 母线差动保护范围是否是确定的,保护对象是否是不变的通常讲的差动保护包含了母线差动保护、变压器差动保护、发电机差动保护和线路差动保护.实现差动保护的基本原则是一致的,即各侧或各元件的电流互感器,按差接法接线,正常运行以及保护范围以外故障时,差电流等于零,保护范围内故障时差电流等于故障电流,差动继电器的动作电流按躲开外部故障时产生的最大不平衡电流计算整定.但也应该十分清楚,母线差动保护与变压器差动保护、发电机差动保护又有很大的不同:即母线的主结线方式会随母线的倒闸操作而改变运行方式,如双母线改为单母线运行,双母线并列运行改为双母线分段并列运行,母线元件(如线路、变压器、发电机等)可以从这一段母线倒换到另一段母线等等.换句话说,母线差动保护的范围会随母线倒闸操作的进行、母线运行方式的改变而变化(扩大或缩小),母线差动保护的对象也可以由于母线元件的倒换操作而改变(增加或减少).忽视了这一点,在进行母线倒闸操作时,对母线差动保护的一些必要的切换投退操作肯定就认识模糊、甚至趋于盲目了.2 母线倒闸操作时是否须将母线差动保护退出“在进行倒闸操作时须将母线差动保护退出”是错误的,之所以产生这种错误认识,是因为一些运行人员曾看到过,甚至在母线倒闸操作时发生过母线差动保护误动,但其根本原因是对母线差动保护缺乏正确认识.母线倒闸操作如严格按照规定进行,即并、解列时的等电位操作,尽量减少操作隔离开关时的电位差,严禁母线电压互感器二次侧反充电,充分考虑母线差动保护非选择性开关的拉、合及低电压闭锁母线差动保护压板的切换等等,是不会引起母线差动保护误动的.因此,在倒母线的过程中,母线差动保护的工作原理如不遭到破坏,一般应投入运行.根据历年统计资料看,因误操作引起母线短路事故,几率还很高.尽管近几年为防止误操作在变电站、发电厂的一次、二次设备上安装了五防闭锁装置,但一些运行人员违规使用万能钥匙走错间隔、误合、误拉仍时有发生.这就使在母线倒闸操作时,保持母线差动保护投入有着极其重要的现实意义.投入母线差动保护倒母线,可以在万一发生误操作造成母线短路时,由保护装置动作,切除故障,从而避免事故的进一步扩大,防止设备严重损坏、系统失去稳定或发生人身伤亡事故.事实上,与其说母线倒闸操作容易引起母线差动保护误动,倒不如说,母线倒闸操作常常会使母线差动保护失去选择性而误切非故障母线.3 母线倒闸操作后,是否要将母线差动保护的非选择性开关合入实际工作中一些运行人员片面地认为,母线倒闸操作会使母线差动保护失去选择性,故在操作完成后,合入母线差动保护的非选择性开关.产生这一认识误区的根源在于他们不明白母线差动保护装置中设置这一非选择性开关的目的.母线保护有多种类型,不同类型的母线保护其实现保护的工作原理是不一样的.某些类型的母线保护由于其工作原理本身存在缺陷, 在进行母线倒闸操作时会使装置失去对故障母线的选择性.因此,问题的关键是运行人员要弄清楚:哪种类型的母线保护在母线倒闸操作时会失去对故障母线的选择性以及怎样在适当的时候将装置的非选择性开关合入, 在什么时候又该将装置的非选择性开关拉开,抑或是否应使该开关保持合入状态.这里仅就固定连接的母线差动保护和母联电流相位比较原理差动保护以及电流相位比较式母线保护作一简单说明.(1) 固定连接的母线差动保护.这种母线差动保护要求母线上的电源元件,必须按照事先规定好的固定连接方式运行,母线故障时,母线差动保护的动作才有选择性.当母线保护采用此种类型时,进行电源元件的倒换,将使保护失去选择性.因此,倒换前合入母线差动保护非选择性开关,倒完后也不拉开.对负荷元件,则在倒换前合入非选择性开关,倒换后拉开非选择性开关,同时负荷元件的跳闸压板也作相应的切换.(2) 母联电流相位比较原理的母线差动保护.这种保护无固定连接的要求.只要母差保护的跳闸压板位置与元件母线隔离开关所接母线位置相对应就可以了.因此,倒换操作前将非选择性开关合入,倒换后再拉开,并对母线差动保护跳闸压板及重合闸放电压板,切换到倒换后所对应的母线位置就可以了.这种保护存在的缺点是2组母线分列运行时,母线将失去选择故障母线组的能力.(3) 电流相位比较式母线差动保护.这种保护只反应电流间的相位,具有较高的灵敏度.倒闸过程中,需合入非选择性开关,倒闸后将被操作元件的跳闸压板及重合闸放电压板切换至与所接母线对应的比相出口回路就可以了.如果片面地认为倒闸操作就使保护失去选择性,并没有适时地合入或拉开保护的非选择性开关,相反地会使母线差动保护不能按设计的工作原理工作,从而真正失去选择性.更具体地讲,倒母线时,母线差动保护的非选择性开关合理的操作顺序是:①双母线改为单母线运行前,先合入非选择性开关,后取母联断路器直流控制回路熔断器;②单母线改为双母线运行后,先投入母联断路器直流控制回路熔断器,后拉母线差动保护非选择性开关.这样,就能保证在任何情况下,由母线差动保护装置动作切除故障.4 母联断路器代路时,是否母线差动保护可不作任何切换操作一些运行人员错误地认为母联断路器自然是母差保护的范围,母差保护动作母联断路器也该跳开.殊不知,母联断路器代路时,由母联断路器送电的备用母线,实际上已是线路的一部分.线路上发生故障理应由线路断路器跳闸切除,而此时母联断路器代路实际上就只能起到线路断路器的作用.但如果此时母差保护不作任何切换,则备用母线故障母线保护也将动作.显然这种代路方式母线保护动作是不必要的,也是不合理的.这时,正确的切换操作是把母联断路器所代线路及其母线划出母线差动保护范围之外.无论哪种原理的母线差动保护,均要操作母联断路器的母线差动保护电流试验盒(或连片),同时使被代线路本身的母线差动保护电流互感器TA从运行的母线差动保护电流回路上甩开,短接好.这样,才能保证母联断路器代路时,母线差动保护安全、合理运行.5 做相关试验时,是否只要母线元件的隔离开关拉开了,就不会影响母线差动保护的正常工作运行人员本应该非常清楚,母线差动保护的动作与否取决于加入差动继电器的差电流大小,只要达到了动作值,母线差动保护就会动作切除母线元件.虽然停电母线元件的隔离开关拉开了,但因母线差动保护的所有电流互感器二次回路是并在一起的,即使一次设备已停电,其二次回路也要按运行设备对待,不得将母线差动电流回路随便接地、短路或误引入外接电源.运行人员要特别重视如下几个环节:(1) 运行中的母线差动保护的电流互感器二次电路被短接后,不管这种短接与母线差动保护的总差回路脱离或相连、均已破坏了母线差动保护的工作原理,在正常或发生穿越性故障时,均将引起二次差电流的不平衡,并可能产生误动.(2) 母线元件设备做一次回路短路试验,如电流互感器TA的一次通电试验,工作前应将母线差动保护停用,或将与试验回路有关的母线差动保护的电流互感器TA从运行的母线差动保护电流回路上甩开,短接好.应该指出,母线差动保护在母线倒闸操作过程中的切换、投退要与该母线采用的母线保护的类型,保护的技术特性、母线的结线方式及倒闸前后母线运行方式的变换,甚至要与电网的运行方式具体结合起来.运行人员在进行倒闸操作时,要十分明确:操作是否破坏了固定连接的要求、是否会使保护失去选择性;操作完毕后,母线方式是否改变、母线保护是否具有自适应性等等.只有这样,才能确保倒闸操作过程中及其操作完成后母线及其保护的安全合理运行.。

母线差动保护的原理及作用

母线差动保护的原理及作用

母线差动保护的原理及作用以母线差动保护的原理及作用为题,本文将详细介绍母线差动保护的原理和作用。

一、母线差动保护的原理母线差动保护是一种用于保护电力系统中母线的重要保护装置。

它的原理是通过对比母线两侧的电流差值来判断系统是否存在故障。

当系统正常运行时,母线两侧的电流是相等的,而当系统发生故障时,母线两侧的电流就会有差异。

母线差动保护利用这种差异来判断系统是否存在故障,并在出现故障时迅速切除故障部分,以保护系统的安全运行。

母线差动保护的原理主要包括以下几个方面:1. 电流互感器:母线差动保护需要使用电流互感器来测量母线两侧的电流。

电流互感器是一种特殊的变压器,它能够将高电流变换成低电流,以便进行测量和保护。

在母线差动保护中,电流互感器将母线两侧的电流变换成低电流信号,并输入到差动保护装置中进行处理。

2. 差动保护装置:差动保护装置是母线差动保护的核心部分,它根据电流互感器输入的电流信号进行差动运算,并判断系统是否存在故障。

差动保护装置一般采用微处理器技术,具有高速运算和抗干扰能力,能够对复杂的电流差动进行精确的计算和判断。

3. 通信系统:母线差动保护通常需要与其他保护装置进行通信,以便实现对系统的全面保护。

通信系统可以通过光纤、串口、以太网等方式进行数据传输,将差动保护装置的测量数据和判断结果传送给其他保护装置,以实现系统的协调保护。

二、母线差动保护的作用母线差动保护在电力系统中起着非常重要的作用,主要表现在以下几个方面:1. 故障判断:母线差动保护能够快速准确地判断系统是否存在故障。

通过对比母线两侧的电流差异,差动保护装置能够精确地判断系统是否出现故障,并根据判断结果做出相应的动作,保护系统的安全运行。

2. 故障定位:母线差动保护能够帮助定位系统故障的位置。

在系统发生故障时,差动保护装置会根据电流差异的大小和相位关系来判断故障位置,从而指导维修人员快速找出故障点并进行修复。

3. 故障隔离:母线差动保护能够迅速切除故障部分。

母线差动保护的工作原理和保护范围

母线差动保护的工作原理和保护范围

母线保护装置是正确迅速切除母线故障的重要设施,它的拒动和误动都将给电力系统带来严重危害.母线倒闸操作是电力系统最常见也是最典型的操作,因其连接元件多,操作工作量大,对运行人员的综合操作技能也提出了较高的要求.基于一次设备的客观实在性,运行人员对一次设备误操作所带来的危害都有一个直接的较全面的感性认识. 但对母线差动保护在倒闸操作过程中进行的一些切换、投退操作则往往认识模糊.1 母线差动保护范围是否是确定的,保护对象是否是不变的通常讲的差动保护包含了母线差动保护、变压器差动保护、发电机差动保护和线路差动保护.实现差动保护的基本原则是一致的,即各侧或各元件的电流互感器,按差接法接线,正常运行以及保护范围以外故障时,差电流等于零,保护范围内故障时差电流等于故障电流,差动继电器的动作电流按躲开外部故障时产生的最大不平衡电流计算整定.但也应该十分清楚,母线差动保护与变压器差动保护、发电机差动保护又有很大的不同:即母线的主结线方式会随母线的倒闸操作而改变运行方式,如双母线改为单母线运行,双母线并列运行改为双母线分段并列运行,母线元件(如线路、变压器、发电机等)可以从这一段母线倒换到另一段母线等等.换句话说,母线差动保护的范围会随母线倒闸操作的进行、母线运行方式的改变而变化(扩大或缩小),母线差动保护的对象也可以由于母线元件的倒换操作而改变(增加或减少).忽视了这一点,在进行母线倒闸操作时,对母线差动保护的一些必要的切换投退操作肯定就认识模糊、甚至趋于盲目了.2 母线倒闸操作时是否须将母线差动保护退出“在进行倒闸操作时须将母线差动保护退出”是错误的,之所以产生这种错误认识,是因为一些运行人员曾看到过,甚至在母线倒闸操作时发生过母线差动保护误动,但其根本原因是对母线差动保护缺乏正确认识.母线倒闸操作如严格按照规定进行,即并、解列时的等电位操作,尽量减少操作隔离开关时的电位差,严禁母线电压互感器二次侧反充电,充分考虑母线差动保护非选择性开关的拉、合及低电压闭锁母线差动保护压板的切换等等,是不会引起母线差动保护误动的.因此,在倒母线的过程中,母线差动保护的工作原理如不遭到破坏,一般应投入运行.根据历年统计资料看,因误操作引起母线短路事故,几率还很高.尽管近几年为防止误操作在变电站、发电厂的一次、二次设备上安装了五防闭锁装置,但一些运行人员违规使用万能钥匙走错间隔、误合、误拉仍时有发生.这就使在母线倒闸操作时,保持母线差动保护投入有着极其重要的现实意义.投入母线差动保护倒母线,可以在万一发生误操作造成母线短路时,由保护装置动作,切除故障,从而避免事故的进一步扩大,防止设备严重损坏、系统失去稳定或发生人身伤亡事故.事实上,与其说母线倒闸操作容易引起母线差动保护误动,倒不如说,母线倒闸操作常常会使母线差动保护失去选择性而误切非故障母线.3 母线倒闸操作后,是否要将母线差动保护的非选择性开关合入实际工作中一些运行人员片面地认为,母线倒闸操作会使母线差动保护失去选择性,故在操作完成后,合入母线差动保护的非选择性开关.产生这一认识误区的根源在于他们不明白母线差动保护装置中设置这一非选择性开关的目的.母线保护有多种类型,不同类型的母线保护其实现保护的工作原理是不一样的.某些类型的母线保护由于其工作原理本身存在缺陷, 在进行母线倒闸操作时会使装置失去对故障母线的选择性.因此,问题的关键是运行人员要弄清楚:哪种类型的母线保护在母线倒闸操作时会失去对故障母线的选择性以及怎样在适当的时候将装置的非选择性开关合入, 在什么时候又该将装置的非选择性开关拉开,抑或是否应使该开关保持合入状态.这里仅就固定连接的母线差动保护和母联电流相位比较原理差动保护以及电流相位比较式母线保护作一简单说明.(1) 固定连接的母线差动保护.这种母线差动保护要求母线上的电源元件,必须按照事先规定好的固定连接方式运行,母线故障时,母线差动保护的动作才有选择性.当母线保护采用此种类型时,进行电源元件的倒换,将使保护失去选择性.因此,倒换前合入母线差动保护非选择性开关,倒完后也不拉开.对负荷元件,则在倒换前合入非选择性开关,倒换后拉开非选择性开关,同时负荷元件的跳闸压板也作相应的切换.(2) 母联电流相位比较原理的母线差动保护.这种保护无固定连接的要求.只要母差保护的跳闸压板位置与元件母线隔离开关所接母线位置相对应就可以了.因此,倒换操作前将非选择性开关合入,倒换后再拉开,并对母线差动保护跳闸压板及重合闸放电压板,切换到倒换后所对应的母线位置就可以了.这种保护存在的缺点是2组母线分列运行时,母线将失去选择故障母线组的能力.(3) 电流相位比较式母线差动保护.这种保护只反应电流间的相位,具有较高的灵敏度.倒闸过程中,需合入非选择性开关,倒闸后将被操作元件的跳闸压板及重合闸放电压板切换至与所接母线对应的比相出口回路就可以了.如果片面地认为倒闸操作就使保护失去选择性,并没有适时地合入或拉开保护的非选择性开关,相反地会使母线差动保护不能按设计的工作原理工作,从而真正失去选择性.更具体地讲,倒母线时,母线差动保护的非选择性开关合理的操作顺序是:①双母线改为单母线运行前,先合入非选择性开关,后取母联断路器直流控制回路熔断器;②单母线改为双母线运行后,先投入母联断路器直流控制回路熔断器,后拉母线差动保护非选择性开关.这样,就能保证在任何情况下,由母线差动保护装置动作切除故障.4 母联断路器代路时,是否母线差动保护可不作任何切换操作一些运行人员错误地认为母联断路器自然是母差保护的范围,母差保护动作母联断路器也该跳开.殊不知,母联断路器代路时,由母联断路器送电的备用母线,实际上已是线路的一部分.线路上发生故障理应由线路断路器跳闸切除,而此时母联断路器代路实际上就只能起到线路断路器的作用.但如果此时母差保护不作任何切换,则备用母线故障母线保护也将动作.显然这种代路方式母线保护动作是不必要的,也是不合理的.这时,正确的切换操作是把母联断路器所代线路及其母线划出母线差动保护范围之外.无论哪种原理的母线差动保护,均要操作母联断路器的母线差动保护电流试验盒(或连片),同时使被代线路本身的母线差动保护电流互感器TA从运行的母线差动保护电流回路上甩开,短接好.这样,才能保证母联断路器代路时,母线差动保护安全、合理运行.5 做相关试验时,是否只要母线元件的隔离开关拉开了,就不会影响母线差动保护的正常工作运行人员本应该非常清楚,母线差动保护的动作与否取决于加入差动继电器的差电流大小,只要达到了动作值,母线差动保护就会动作切除母线元件.虽然停电母线元件的隔离开关拉开了,但因母线差动保护的所有电流互感器二次回路是并在一起的,即使一次设备已停电,其二次回路也要按运行设备对待,不得将母线差动电流回路随便接地、短路或误引入外接电源.运行人员要特别重视如下几个环节:(1) 运行中的母线差动保护的电流互感器二次电路被短接后,不管这种短接与母线差动保护的总差回路脱离或相连、均已破坏了母线差动保护的工作原理,在正常或发生穿越性故障时,均将引起二次差电流的不平衡,并可能产生误动.(2) 母线元件设备做一次回路短路试验,如电流互感器TA的一次通电试验,工作前应将母线差动保护停用,或将与试验回路有关的母线差动保护的电流互感器TA从运行的母线差动保护电流回路上甩开,短接好.应该指出,母线差动保护在母线倒闸操作过程中的切换、投退要与该母线采用的母线保护的类型,保护的技术特性、母线的结线方式及倒闸前后母线运行方式的变换,甚至要与电网的运行方式具体结合起来.运行人员在进行倒闸操作时,要十分明确:操作是否破坏了固定连接的要求、是否会使保护失去选择性;操作完毕后,母线方式是否改变、母线保护是否具有自适应性等等.只有这样,才能确保倒闸操作过程中及其操作完成后母线及其保护的安全合理运行.Welcome To Download !!!欢迎您的下载,资料仅供参考!。

简述单母线电流差动保护的原理

简述单母线电流差动保护的原理

简述单母线电流差动保护的原理
单母线电流差动保护是一种用于电力系统中母线保护和监测的技术,其主要原理是利用电流差动技术,通过对母线的电流变化进行实时监测和分析,及时发现和纠正电力系统中的故障和异常情况,保障电力系统的稳定性和可靠性。

单母线电流差动保护的工作原理如下:
1. 单母线电流差动保护采用差分电流技术,通过在母线上安装差分电流表,将母线的电流实时测量并传输到保护设备中。

2. 测量到的差分电流可以计算成两个方向的电流差,从而得到两个方向的电流变化信息。

3. 保护设备根据差分电流的变化信息,可以实时计算出故障母线的电流和故障位置,并发送指令到故障母线的继电保护设备进行故障切除。

4. 单母线电流差动保护还可以通过对多个母线的电流差进行监测和分析,形成全面的数据监测和分析,以便及时发现和纠正电力系统中的异常情况。

单母线电流差动保护在电力系统中具有广泛的应用,不仅可以对母线进行保护,还可以对电力设备的监测和故障诊断提供帮助。

同时,由于其独特的工作原理,单母线电流差动保护可以实现高精度的故障切除,提高电力系统的稳定性和可靠性。

拓展:
单母线电流差动保护还可以与其他保护设备进行结合,形成更加完善的电力系统保护系统。

例如,可以将单母线电流差动保护与单母线电压差动保护、单母线接地故障保护等相结合,形成更加全面和有效的电力系统保护。

单母线电流差动保护的应用范围非常广泛,不仅可以用于电力系统的母线保
护,还可以用于电力设备的监测和故障诊断,以及电力网络的故障切除。

随着电力系统的不断发展和进步,单母线电流差动保护的技术和应用也将会越来越成熟和先进。

什么是母线差动保护

什么是母线差动保护

发电厂和变电所的母线是电力系统中的一个重要组成元件,当母线上发生故障时,将使连接在故障母线上的所有元件在修复故障母线期间,或转换到另一组无故障的母线上运行以前被迫停电。

此外,在电力系统中枢纽变电所的母线上故障时,还可能引起系统稳定的破坏,造成严重的后果。

比率制动原理的差动保护,采用一次的穿越电流作为制动电流,以克服区外故障时由于电流互感器(TA)误差而产生的差动不平衡电流,在高压电网中得到了较为广泛的应用。

1-1 动作电流与制动电流计算方式目前,国内微机型母线差动保护一般采用完全电流差动保护原理。

完全电流差动,指的是将母线上的全部连接元件的电流按相均接入差动回路。

动作电流(差电流)是指母线上所有连接元件电流相量和的绝对值,即式中:Id ——动作电流幅值;I j ——母线上第j 个连接元件的电流;n ——出线条数。

制动电流(和电流)是指母线上所有连接元件电流的绝对值之和,即式中:Ir ——制动电流幅值。

对于单母线接线、3/2断路器接线的母线差动保护动作电流的取得方式简单,考虑范围是连接于母线上的所有元件电流。

此节将重点介绍双母线接线差动保护的电流量取得方式。

对于双母线接线的母线差动保护,采用总差动作为差动保护总的起动元件,反应流入Ⅰ、Ⅱ母线所有连接元件电流之和,能够区分母线故障和外部故障。

在此基础上,采用Ⅰ母分差动和Ⅱ母分差动作为故障母线的选择元件。

分别反应各连接元件流入Ⅰ母线、Ⅱ母线电流之和,从而区分出Ⅰ母线故障还是Ⅱ母线故障。

因总差动的保护范围涵盖了各段母线,因此总差动也常被称为“总差”或“大差”;分差动因其差动保护范围只是相应的一段母线,常被称为“分差”或“小差”。

下面以动作电流为例,说明总差动(大差)与分差动(小差)的电流取得方式,制动电流的取法与动作电流的取法一致。

差动回路包括母线大差回路和各段母线小差回路。

母线大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。

某段母线的小差是指该段母线上所连接的所有支路(包括母联和分段开关)电流所构成的差动回路。

第一讲.母差保护

第一讲.母差保护

第一讲:母线差动保护第一节:概述母线是发电厂和变电所的重要组成部分之一。

母线又称汇流排,是汇集电能及分配电能的重要设备。

一、母线的故障在众多的母线连接元件中,由于空气污秽导致母线绝缘子、断路器套管以及装设在母线上的电压互感器和电流互感器的支持绝缘子和套管闪络,或由于这些支持绝缘子和套管的损坏,雷击造成的短路故障次数较多。

另外,运行人员带接地线合闸和带负荷拉刀闸产生电弧造成母线故障等。

母线故障的类型主要有单相接地故障,两相接地故障和三相短路故障,两相短路故障的几率较少。

二、母线保护当发电厂和变电所的母线发生故障时,如不及时切除故障,将会损坏众多电力设备,破坏系统的稳定性,从而造成全厂或全变电所大停电,乃至全系统瓦解。

因此,设置动作可靠、性能良好的母线保护,使之能迅速检测出母线故障所在并及时有选择性地切除故障是非常必要的。

1、对母线保护的要求(1)高度的安全性和可靠性。

母线保护的拒动和误动将造成严重后果。

误动将造成大面积停电,拒动更为严重,可能造成电力设备的损坏及系统的瓦解。

(2)选择性强、动作速度快。

母线保护不但要能很好地区分内部故障和外部故障,还要确定哪条或哪段母线故障。

由于母线影响到系统的稳定性,尽早发现并切除故障尤为重要。

2、对电流互感器的要求(1)母线保护应接在专用TA二次回路中,且要求在该回路中不接入其他设备的保护装置或测量表计。

TA的测量精确度要高,暂态特性及抗饱和能力强。

(2)母线TA在电气上的安装位置,应尽量靠近线路或变压器一侧,使母线保护与线路保护或变压器保护有重叠保护区。

3、与其他保护及自动装置的配合由于母线保护关联到母线上的所有出线元件,因此,在设计母线保护时,应考虑与其他保护及自动装置的配合。

(1)母差保护动作后作用于纵联保护停信(对闭锁式保护而言)。

当母线发生短路故障(故障在断路器于TA之间)或断路器失灵时,为使线路对侧的高频保护迅速作用于跳闸,母差保护动作后应使本侧的收发信机停信。

母线差动保护的基本原理

母线差动保护的基本原理

母线差动保护的基本原理母线是电力系统中的重要组成部分,它负责将电能从电源输送到各个负载。

母线故障可能导致严重的后果,包括设备损坏、系统停电甚至可能引发更广泛的事故。

因此,母线保护是确保电力系统安全稳定运行的关键环节之一。

母线差动保护作为一种高效、快速的保护方式,被广泛应用于高压、超高压电力系统中。

一、母线差动保护的概念母线差动保护是基于基尔霍夫电流定律(KCL)原理设计的一种保护方式。

根据KCL原理,在任何时刻,流入一个节点的电流的代数和等于零。

在母线正常运行时,流入母线的电流与流出母线的电流相等,电流差为零。

当母线发生故障时,故障电流会导致流入和流出母线的电流不再相等,产生差流,差动保护装置通过检测这个差流来判断母线是否发生故障,并迅速切除故障,以保护电力系统的安全。

二、母线差动保护的基本原理母线差动保护通过比较母线各进出线电流的幅值和相位来实现。

其核心元件是差动继电器,它接收来自母线各侧电流互感器的二次电流,并计算它们的差流。

差动继电器的构成差动继电器通常由几个主要部分组成:操作电源、电流互感器、比较元件和执行元件。

操作电源为继电器提供工作电压;电流互感器将母线的高电流按比例变换为适合继电器工作的小电流;比较元件负责比较各侧电流的幅值和相位,判断是否存在差流;执行元件则根据比较结果来控制断路器的跳闸。

差动保护的动作判据差动保护的动作判据基于差流的存在。

在正常运行或外部故障时,由于母线各进出线电流的平衡,差流很小或几乎为零,差动继电器不动作。

当母线发生内部故障时,故障电流破坏了原有的电流平衡,产生较大的差流,差动继电器检测到差流超过设定值后,迅速动作于跳闸,切除故障。

差动保护的特性母线差动保护具有选择性、速动性和灵敏性的特点。

选择性是指保护能够区分母线内部故障和外部故障,仅在内部故障时动作;速动性是指保护能够在极短的时间内切除故障,减少对电力系统的冲击;灵敏性则是指保护对于各种类型的故障都有足够的反应能力。

母线差动保护原理及说明书。解析

母线差动保护原理及说明书。解析
1)起动元件
a)电压工频变化量元件,当两段母线任一相电压工频变化量大于门坎(由浮动门坎和固定门坎构成)时电压工频变化量元件动作,其判据为:
△u>△UT+0.05UN
其中:△u为相电压工频变化量瞬时值;0.05UN为固定门坎;△UT是浮动门坎,随着变化量输出变化而逐步自动调整。
b)差流元件,当任一相差动电流大于差流起动值时差流元件动作,其判据为:
图3.2 比例差动元件动作特性曲线
为防止在母联开关断开的情况下,弱电源侧母线发生故障时大差比率差动元件的灵敏度不够,大差比例差动元件的比率制动系数有高低两个定值。母联开关处于合闸位置以及投单母或刀闸双跨时大差比率差动元件采用比率制动系数高值,而当母线分列运行时自动转用比率制动系数低值。
小差比例差动元件则固定取比率制动系数高值。
当任一组母线检修后再投入之前,利用母联断路器对该母线进行充电试验时可投入母联充电保护,当被试验母线存在故障时,利用充电保护切除故障。
母联充电保护有专门的起动元件。在母联充电保护投入时,当母联电流任一相大于母联充电保护整定值时,母联充电保护起动元件动作去控制母联充电保护部分。
4)TA饱和检测元件
为防止母线保护在母线近端发生区外故障时TA严重饱和的情况下发生误动,本装置根据TA饱和波形特点设置了两个TA饱和检测元件,用以判别差动电流是否由区外故障TA饱和引起,如果是则闭锁差动保护出口,否则开放保护出口。
TA饱和检测元件一:
采用新型的自适应阻抗加权抗饱和方法,即利用电压工频变化量起动元件自适应地开放加权算法。当发生母线区内故障时,工频变化量差动元件△BLCD和工频变化量阻抗元件△Z与工频变化量电压元件△U基本同时动作,而发生母线区外故障时,由于故障起始TA尚未进入饱和,△BLCD元件和△Z元件的动作滞后于工频变化量电压元件△U。利用△BLCD元件、△Z元件与工频变化量电压元件动作的相对时序关系的特点,我们得到了抗TA饱和的自适应阻抗加权判据。由于此判据充分利用了区外故障发生TA饱和时差流不同于区内故障时差流的特点,具有极强的抗TA饱和能力,而且区内故障和一般转换性故障(故障由母线区外转至区内)时的动作速度很快。
