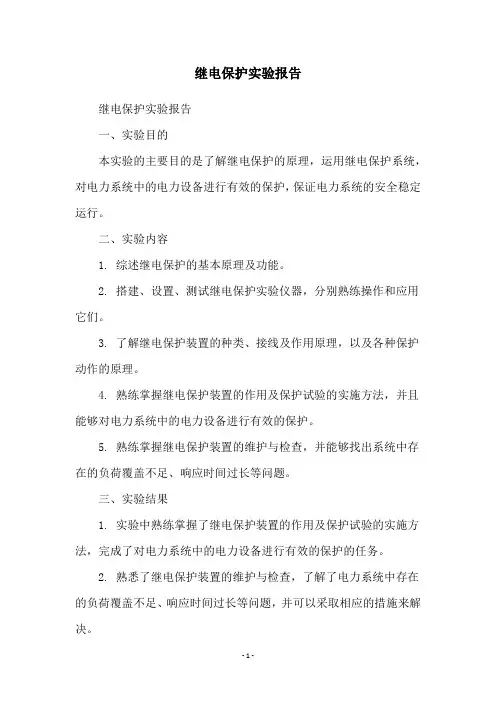

继电保护实验报告
继电保护实验报告
继电保护实验报告
一、实验目的
本实验的主要目的是了解继电保护的原理，运用继电保护系统，对电力系统中的电力设备进行有效的保护，保证电力系统的安全稳定运行。
二、实验内容
1. 综述继电保护的基本原理及功能。
2. 搭建、设置、测试继电保护实验仪器，分别熟练操作和应用它们。
3. 了解继电保护装置的种类、接线及作用原理，以及各种保护动作的原理。
4. 熟练掌握继电保护装置的作用及保护试验的实施方法，并且能够对电力系统中的电力设备进行有效的保护。
5. 熟练掌握继电保护装置的维护与检查，并能够找出系统中存在的负荷覆盖不足、响应时间过长等问题。
三、实验结果
1. 实验中熟练掌握了继电保护装置的作用及保护试验的实施方法，完成了对电力系统中的电力设备进行有效的保护的任务。
2. 熟悉了继电保护装置的维护与检查，了解了电力系统中存在的负荷覆盖不足、响应时间过长等问题，并可以采取相应的措施来解决。
四、结论
本次实验对继电保护的理论基础、原理及其应用有了更加深入的了解，掌握了电力系统中电力设备的保护原理，以及对继电保护的维护与检查等工作的熟练运用。
电力继电保护实验报告
一、实验目的1. 了解电力系统继电保护的基本原理和作用。
2. 熟悉继电保护装置的组成和结构。
3. 掌握继电保护装置的调试和实验方法。
4. 培养实验操作能力和分析问题、解决问题的能力。
二、实验原理电力系统继电保护是利用继电器等元件对电力系统中的故障进行检测、判断和动作的一种自动保护装置。
其主要原理是根据电力系统故障时出现的电气量（如电流、电压、频率等）的变化，通过继电保护装置的动作，实现对故障的切除或报警，从而保证电力系统的安全稳定运行。
三、实验仪器与设备1. 继电保护实验装置2. 电流表、电压表、频率表3. 调压器、开关、导线等4. 实验记录表格四、实验内容1. 继电保护装置的组成与结构（1）实验目的：了解继电保护装置的组成和结构。
（2）实验步骤：1. 观察继电保护实验装置的组成，包括继电器、接触器、开关、电流表、电压表、频率表等。
2. 分析各元件的作用和连接方式。
3. 根据实验要求，搭建实验电路。
2. 继电保护装置的调试（1）实验目的：掌握继电保护装置的调试方法。
（2）实验步骤：1. 根据实验要求，设置继电保护装置的动作值、返回值等参数。
2. 通过调节调压器，使电流、电压、频率等电气量达到设定值。
3. 观察继电保护装置的动作情况，记录实验数据。
3. 继电保护装置的实验（1）实验目的：掌握继电保护装置的实验方法。
（2）实验步骤：1. 搭建实验电路，接入电流表、电压表、频率表等测量元件。
2. 根据实验要求，设置故障情况（如短路、过载等）。
3. 观察继电保护装置的动作情况，记录实验数据。
4. 分析实验数据，验证继电保护装置的性能。
五、实验结果与分析1. 继电保护装置的组成与结构通过实验，我们了解了继电保护装置的组成和结构，包括继电器、接触器、开关、电流表、电压表、频率表等。
各元件的作用和连接方式如下：- 继电器：实现电气量的检测和动作。
- 接触器：实现电路的接通和断开。
- 开关：实现电路的控制。
- 电流表、电压表、频率表：测量电气量。
继电保护试验报告
继电保护试验报告摘要：继电保护是电力系统中非常重要的一项技术，它能够及时检测故障和异常情况，并采取保护措施，使电力系统保持稳定运行。
本试验报告主要介绍了继电保护试验的目的、方法和结果分析。
试验目的是验证继电保护装置的可靠性和准确性，通过模拟各种故障情况，检测继电保护装置的动作和判别能力。
一、试验目的1.验证继电保护装置是否符合设计要求，是否能够在故障情况下快速切除故障线路；2.检测继电保护装置的判别和动作能力，评估其可靠性和准确性；3.分析继电保护装置在各种故障情况下的动作特性和动作时间，为系统的故障排除提供参考。
二、试验方法1.根据电力系统的拓扑结构和故障类型，制定试验方案，确定试验对象和试验参数；2.利用模拟设备和实际硬件进行试验，根据试验方案进行故障模拟，并记录继电保护装置的动作和判别情况；3.根据试验结果进行数据分析和处理，评估继电保护装置的性能和可靠性。
三、试验结果分析1.故障判据能力：在各种故障情况下，继电保护装置能够准确判别故障位置和类型，能够迅速切除故障线路，保证电力系统的稳定运行。
2.动作时间：试验结果表明，继电保护装置的动作时间符合设计要求，能够在短时间内响应故障信号并切除故障线路，最大限度地减少电力系统的损坏。
3.可靠性评估：根据试验数据分析，继电保护装置的误动率非常低，能够在故障情况下稳定工作，并可靠地切除故障线路。
四、存在问题及改进措施根据试验结果分析，本次试验中继电保护装置的性能表现较好，但仍存在以下问题：1.动作时间略长：尽管继电保护装置的动作时间符合设计要求，但仍可以通过优化硬件和软件的结构，进一步缩短动作时间，提高故障切除的效率。
2.对复杂故障情况的判别能力有待提高：在复杂故障情况下，继电保护装置的判别能力有一定的局限性，需要进一步优化算法和数据处理方法，提高判别的准确性。
改进措施：1.更新继电保护装置的硬件和软件版本，采用先进的算法和数据处理方法，提高故障判别的准确性；2.加强继电保护装置的定期维护和检修，确保其正常运行和可靠工作。
继电保护实验报告
四川大学电气信息学院继电保护实验报告姓名：学号：专业：班级：实验一电流继电器特性实验报告一、实验目的1、了解继电器的結构及工作原理。
2、掌握继电器的调试方法。
3、了解有关仪器、仪表的选择原则及使用方法。
二、实验内容1. 外部检查2. 内部及机械部分的检查3. 绝缘检查4. 刻度值检查5. 接点工作可靠性检查6. 仔细观察继电器的各种构造，并记录下继电器铭牌的主要参数；三、实验仪器设备①电流继电器一个②电脑一台四、实验原理继电器由电磁铁、线圈、Z型舌片、弹簧、动触点、静触点、整定把手、刻度盘、轴承、限制螺杆等组成。
继电器动作的原理：当继电器线圈中的电流增加到一定值时，该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩，使Z型舌片沿顺时针方向转动，动静接点接通，继电器动作。
当线圈的电流中断或减小到一定值时，弹簧的反作用力矩使继电器返回。
利用连接片可将继电器的线圈串联或并联，再加上改变调整把手的位置可使其动作值的调整范围变更四倍。
继电器的内部接线图如下：图一为动合触点，图二为动断触点，图三为一动合一动断触点。
五、实验注意事项1．计时器不能带电归零。
2．进行实验时，应先估算电流值。
六、实验步骤1、外部检查检查外壳与底座间的接合应牢固、紧密；外罩应完好，继电器端子接线应牢固可靠。
2. 内部和机械部分的检查a.检查转轴纵向和横向的活动范围，该范围不得大于0.15~0.2mm，检查舌片与极间的间隙，舌片动作时不应与磁极相碰，且上下间隙应尽量相同，舌片上下端部弯曲的程度亦相同，舌片的起始和终止位置应合适，舌片活动范围约为7度左右。
b. 检查刻度盘把手固定可靠性，当把手放在某一刻度值时，应不能自由活动。
c. 检查继电器的螺旋弹簧：弹簧的平面应与转轴严格垂直，弹簧由起始位置转至刻度最大位置时，其层间不应彼此接触且应保持相同的间隙。
d. 检查接点：动接点桥与静接点桥接触时所交的角度应为55~65度，且应在距静接点首端约1/3处开始接触，并在其中心线上以不大的摩擦阻力滑行，其终点距接点末端应小于1/3。
继电保护三段式保护
姓名：李鑫学号：32112117班级：电气121成绩：实验四（单侧电源辐射式输电线路）三段式电流保护一、实验目的1、掌握无时限电流速断保护、带时限电流速断保护及过电流保护的电路原理、工作特性及整定原则。
2、理解输电线路阶段式电流保护的原理图、展开图及保护装置中各继电器的功用。
3、掌握阶段式电流保护的电气接线和操作实验技术。
二、实验原理1、阶段式电流保护的构成无时限电流速断只能保护线路的一部分，带时限电流速断只能保护本线路全长，但却不能作为下一线路的后备保护，还必须采用过电流保护作为本线路和下一线路的后备保护。
由无时限电流速断、带时限电流速断与定时限过电流保护相配合可构成的一整套输电线路阶段式电流保护，叫做三段式电流保护。
图4-1 三段式电流保护各段的保护范围及时限配合输电线路并不一定都要装三段式电流保护，有时只装其中的两段就可以了。
例如用于“线路－变压器组”保护时，无时限电流速断保护按保护全线路考虑后，此时，可不装设带时限电流速断保护，只装设无时限电流速断和过电流保护装置。
又如在很短的线路上，装设无时限电流速断往往其保护区很短，甚至没有保护区，这时就只需装设带时限电流速断和过电流保护装置，叫做二段式电流保护。
在只有一个电源的辐射式单侧电源供电线路上，三段式电流保护装置各段的保护范围和时限特性见图4-1。
XL-1线路保护的第Ⅰ段为无时限电流速断保护，它的保护范围为线路XL-1的前一部分即线路首端，动作时限为t1I，它由继电器的固有动作时间决定。
第Ⅱ段为带时限电流速断保护，它的保护范围为线路XL-1的全部并延伸至线路XL-2的一部分，其动作时限为t1II = t2I +△t。
无时限电流速断和带时限电流速断是线路XL-1的主保护。
第Ⅲ段为定时限过电流保护，保护范围包括XL-1及XL-2全部，其动作时限为t1III ，它是按照阶梯原则来选择的，即t1III = t2III+△t ，t2III 为线路XL-2的过电流保护的动作时限。
电力系统继电保护实验实验报告
电力系统继电保护实验实验报告一、实验目的电力系统继电保护是保障电力系统安全稳定运行的重要技术手段。
本次实验的目的在于通过实际操作和观察，深入理解继电保护的原理、功能和动作特性，掌握继电保护装置的调试和测试方法，提高对电力系统故障分析和处理的能力。
二、实验设备1、继电保护测试仪2、模拟电力系统实验台3、各种类型的继电保护装置，如过流继电器、差动继电器、距离继电器等4、示波器、万用表等测量仪器三、实验原理1、过流保护过流保护是根据线路或设备中的电流超过预定值时动作的保护原理。
当电流超过整定值时，过流继电器启动，经过一定的延时后，发出跳闸信号，切断故障线路或设备。
2、差动保护差动保护是基于被保护设备两端电流的差值来判断是否发生故障。
正常运行时，两端电流差值很小；当发生内部故障时，差值会显著增大，超过整定值时，差动继电器动作。
3、距离保护距离保护是根据测量故障点到保护安装处的阻抗来确定保护动作的。
通过测量电压和电流的比值，计算出阻抗值，与整定值比较，判断是否动作。
四、实验内容及步骤1、过流保护实验（1）按照实验接线图将过流继电器、模拟负载和电源连接好。
（2）设置过流继电器的整定值，例如 12 倍额定电流。
（3）逐渐增加负载电流，观察过流继电器的动作情况，记录动作电流和动作时间。
2、差动保护实验（1）将差动继电器与模拟变压器的两侧绕组连接。
（2）在变压器正常运行和内部故障情况下，测量两侧电流，观察差动继电器的动作情况。
3、距离保护实验（1）在模拟电力系统实验台上设置不同的故障点和故障类型。
（2）使用继电保护测试仪向距离保护装置施加电压和电流信号。
（3）观察距离保护装置的动作情况，记录动作距离和动作时间。
五、实验数据及分析1、过流保护实验数据｜负载电流（A）｜动作电流（A）｜动作时间（s）｜｜｜｜｜｜ 10 ｜未动作｜｜｜ 12 ｜ 125 ｜ 05 ｜｜ 15 ｜ 152 ｜ 03 ｜分析：实验结果表明，过流继电器在电流超过整定值时能够可靠动作，动作时间符合设定的延时要求。
继电保护实验报告(完整版)
报告编号：YT-FS-8685-31继电保护实验报告(完整版)After Completing The T ask According To The Original Plan, A Report Will Be Formed T o Reflect The Basic Situation Encountered, Reveal The Existing Problems And Put Forward Future Ideas.互惠互利共同繁荣Mutual Benefit And Common Prosperity继电保护实验报告(完整版)备注：该报告书文本主要按照原定计划完成任务后形成报告，并反映遇到的基本情况、实际取得的成功和过程中取得的经验教训、揭露存在的问题以及提出今后设想。
文档可根据实际情况进行修改和使用。
电流方向继电器特性实验一、实验目的1、了解继电器的結构及工作原理。
2、掌握继电器的调试方法。
二、构造原理及用途继电器由电磁铁、线圈、Z型舌片、弹簧、动触点、静触点、整定把手、刻度盘、轴承、限制螺杆等组成。
继电器动作的原理：当继电器线圈中的电流增加到一定值时，该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩，使Z型舌片沿顺时针方向转动，动静接点接通，继电器动作。
当线圈的电流中断或减小到一定值时，弹簧的反作用力矩使继电器返回。
利用连接片可将继电器的线圈串联或并联，再加上改变调整把手的位置可使其动作值的调整范围变更四倍。
继电器的内部接线图如下：图一为动合触点，图二为动断触点，图三为一动合一动断触点。
电流继电器用于发电机、变压器、线路及电动机等的过负荷和短路保护装置。
三、实验内容1. 外部检查2. 内部及机械部分的检查3. 绝缘检查4. 刻度值检查5. 接点工作可靠性检查四、实验仪器1、微机保护综合测试仪2、功率方向继电器3、DL-31 型电流继电器4、电脑、导线若干。
五、实验步骤1、外部检查检查外壳与底座间的接合应牢固、紧密；外罩应完好，继电器端子接线应牢固可靠。
系统继电保护实验报告(3篇)
第1篇一、实验目的1. 理解电力系统继电保护的基本原理和作用。
2. 掌握继电保护装置的组成、工作原理及调试方法。
3. 熟悉继电保护装置在实际电力系统中的应用和运行维护。
二、实验原理电力系统继电保护是一种自动装置，用于检测电力系统中的故障，并在故障发生时迅速切断故障电路，以保护电力系统的安全稳定运行。
继电保护装置由测量元件、执行元件和逻辑元件组成。
1. 测量元件：测量元件用于检测电力系统中的电流、电压、功率等参数，并将测量结果传递给执行元件。
2. 执行元件：执行元件根据测量元件传递的信号，实现对断路器等设备的控制，从而切断故障电路。
3. 逻辑元件：逻辑元件用于对测量元件传递的信号进行处理，实现对保护装置的协调和优化。
三、实验内容1. 继电保护装置的组成与原理- 学习继电保护装置的组成和各部分的功能。
- 理解继电保护装置的工作原理，包括测量、执行和逻辑处理过程。
2. 继电保护装置的调试- 学习继电保护装置的调试方法，包括调试步骤、调试参数设置等。
- 通过实际操作，掌握继电保护装置的调试技巧。
3. 继电保护装置的运行与维护- 了解继电保护装置的运行过程，包括启动、运行、停止等环节。
- 学习继电保护装置的维护方法，包括定期检查、故障排除等。
4. 实验操作- 根据实验指导书，进行继电保护装置的安装、接线、调试和运行。
- 观察实验现象，分析实验结果，总结实验经验。
四、实验步骤1. 准备工作- 检查实验设备是否完好，包括继电保护装置、电源、测试仪器等。
- 熟悉实验指导书，了解实验目的、原理和步骤。
2. 安装与接线- 按照实验指导书的要求，将继电保护装置安装在实验台上。
- 按照电路图进行接线，确保接线正确、牢固。
3. 调试- 根据实验指导书的要求，设置继电保护装置的参数。
- 进行调试，观察实验现象，分析实验结果。
4. 运行与维护- 启动实验装置，观察继电保护装置的运行情况。
- 定期检查继电保护装置，发现故障及时排除。
电力系统继电保护实验
《电力系统继电保护》实验报告实验一供电线路的电流速断保护实验一、实验目的1．掌握电流速断保护的电路原理以及整定计算方法。
2．理解电流速断保护和过电流保护的优缺点。
3．进行实际接线操作, 掌握两段过流保护的整定调试和动作试验方法。
二、预习与思考1．参阅有关教材做好预习，根据本次实验内容，参考两段式过电流保护的原理图及展开图。
2．电流速断保护为什么存在“死区”，怎样弥补？三、原理与说明通过上一个实验可以了解，过电流保护有一个明显的缺点，为了保证各级保护装置动作的选择性，势必出现越靠近电源的保护装置，其整定动作时限越长，而越靠近电源短路电流越大，因此危害更加严重。
因此根据GB50062-1992规定，在过电流保护动作时间超过0.5～0.7s时，应装设瞬时动作的电流速断保护装置。
电流速断保护的整定计算方法请参考相关教材，也可参考附录1的基于本实验一次系统参数的电流速断保护整定计算。
由电流速断保护的整定计算公式可知，电流速断保护不能保护本段线路的全长，这种保护装置不能保护的区域，称为“死区”，因此电流速断保护必须与带时限过电流保护配合使用，过电流保护的动作时间应比电流速断保护至少长一个时间级差Δt=0.5～0.7s，而且须符合前后过电流保护动作时间的“阶梯原则”，以保证选择性。
五、实验步骤实验前准备，实验步骤如下：1．按电流速断保护实验接线图进行接线2．参照实验指导对电流继电器进行整定调试。
3.调整自藕变压器和可调电阻，分别测试动作值和返回值。
图2-4a 电流速断保护实验接线图（交流回路）图2-4b 电流速断保护实验接线图（信号回路）图2-4c 电流速断保护实验接线图（直流回路）六、实验报告1．安装调试及动作试验结束后要认真进行分析总结，按实验报告要求及时写出电流速断保护的实验报告。
2．记录电流速断保护动作值，返回值和试验的操作步骤。
3.分析说明电流速断保护装置的实际应用和保护范围。
实验二供电线路的定时限过电流保护实验一、实验目的1．掌握过流保护的电路原理，深入认识继电保护二次原理接线图和展开接线图。
继电保护实训报告
继电保护实训报告实训报告：继电保护一、实训目的通过本次实训，我们的目的是学习和掌握继电保护系统的原理、构成、特点、安装和调试方法等方面的知识。
此外，我们还希望通过实际操作，提高我们的实践能力和团队合作能力。
二、实训内容在实训过程中，我们重点学习了继电保护系统的原理和构成、配合电源系统运行的工作原理，以及如何正确地安装和调试继电保护系统。
具体来讲，在继电保护系统的实际安装和调试过程中，我们需要注意以下几点：1. 熟练使用测试仪器。
在测试过程中，我们要注意保持测试仪器的准确性，并确保正确地接入电路。
2. 调试操作的正确性。
在调试工作中，我们需要根据实际工作需要进行系统调节，保证继电保护系统的安全可靠性。
3. 注意安全。
在进行实际操作时，需要注意防止电击危险，保证人身和设备的安全。
三、实训效果通过本次实训，我们深入了解了继电保护系统的装置和构成，掌握了安装和调试方法，增强了实践能力和团队合作能力。
实际操作中，我们对测试仪器和调试过程的使用更加熟练，并能够在实际工作中正确地使用继电保护系统，保证其安全可靠性。
同时，在实训过程中，我们也发现了一些问题，如设计和安装不合理等，这些问题也为我们提供了更多的学习和提升的机会。
我们将更加努力学习和提高实践能力，以便能够更好地服务于电力行业的工作。
四、结语总之，本次实训是非常成功的，我们通过实际操作学习了继电保护系统的原理和特点，掌握了安装和调试方法，增强了实践能力和团队合作能力。
我们要保持良好的学习态度和实践能力，不断提高自己的技术水平，为电力行业的繁荣和发展做出更大的贡献。
继保特性实验报告(3篇)
第1篇一、实验目的1. 了解继电保护的基本原理和特性。
2. 掌握继电保护装置的测试方法和步骤。
3. 分析继电保护装置在不同工况下的工作性能。
二、实验原理继电保护是电力系统中一种重要的保护手段，其主要作用是在电力系统发生故障时，迅速切断故障部分的电路，保护电力设备不受损坏，确保电力系统的安全稳定运行。
本实验通过测试继电保护装置的特性，验证其在不同工况下的保护性能。
三、实验设备1. 继电保护装置：包括电流继电器、电压继电器、时间继电器等。
2. 电力系统模拟装置：模拟实际电力系统的运行状态。
3. 测试仪器：包括示波器、电流表、电压表等。
四、实验步骤1. 准备工作：将继电保护装置与电力系统模拟装置连接，确保接线正确无误。
2. 测试电流继电器：a. 设置电流继电器的整定值，分别为0.5倍、1倍、1.5倍、2倍、2.5倍、3倍、3.5倍、4倍、4.5倍、5倍系统额定电流。
b. 分别在上述整定值下，模拟电力系统发生故障，观察电流继电器是否正确动作。
3. 测试电压继电器：a. 设置电压继电器的整定值，分别为0.5倍、1倍、1.5倍、2倍、2.5倍、3倍、3.5倍、4倍、4.5倍、5倍系统额定电压。
b. 分别在上述整定值下，模拟电力系统发生故障，观察电压继电器是否正确动作。
4. 测试时间继电器：a. 设置时间继电器的整定时间，分别为0.1秒、0.2秒、0.3秒、0.4秒、0.5秒、0.6秒、0.7秒、0.8秒、0.9秒、1秒。
b. 分别在上述整定时间下，模拟电力系统发生故障，观察时间继电器是否正确动作。
5. 数据分析：对实验数据进行分析，验证继电保护装置在不同工况下的保护性能。
五、实验结果与分析1. 电流继电器测试结果：在0.5倍至5倍系统额定电流范围内，电流继电器均能正确动作，保护性能良好。
2. 电压继电器测试结果：在0.5倍至5倍系统额定电压范围内，电压继电器均能正确动作，保护性能良好。
3. 时间继电器测试结果：在0.1秒至1秒范围内，时间继电器均能正确动作，保护性能良好。
继电保护实验报告
继电保护及微机保护实验报告实验一 DL-31型电流继电器特性实验一、实验目的：1、了解常规电流继电器的构造及工作原理。
2、掌握设置电流继电器动作定值的方法。
3、学习微机型继电保护试验测试仪的测试原理和方法，并测试DL-31型电流继电器的动作值、返回值和返回系数。
二、实验方法： （1）、按照实验指导接好连线； （2）、打开测试仪，在PC 机上运行“继电保护特性测试”系统软件； （3）、设置测试仪的控制参数，本实验是动态改变I a 的幅值，以“I a 幅值”为控制量，步长 设置为0.05A ，整定值为3A ，起始值设置为0A 。
（4）、重复手动测试继电器动作值及返回值，记录数据。
三、实验结果四、思考题 1、电磁型电流继电器的动作电流与电流的整定值有关，也就是舌片的上方的止位螺钉的位置有关系，动作电流也与舌片的Z 字型的舌片的Z 的角度有关。
还与铁芯上的线圈的粗细，匝数、游丝的松紧程度有关。
2、返回系数的大小主要是继电器断开的时间长断，返回系数是指返回电流re I 与动作电流OP I 的比值称为返回系数re K ，即： 。
OPrere I IK实验二 DY-36型电压继电器特性实验一、实验目的：1、了解常规电压继电器的构造及工作原理。
2、掌握设置电压继电器动作定值的方法。
3、测试DY-36型电压继电器的动作值、返回值和返回系数 二、 实验方法： （1）、按照实验指导接好连线； （2）、打开测试仪，在PC 机上运行“继电保护特性测试”系统软件； （3）、设置测试仪的控制参数，本实验是动态改变U a 的幅值，以“U a 幅值”为控制量，步长设置为0.5v ，整定值为50v ，起始值设置为40v 。
4）、重复手动测试继电器动作值及返回值，记录数据。
三、实验结果四、思考题1、电磁型电压继电器的动作电压与电压的整定值有关，和相关磁路的磁阻有关（具体包括铁芯材料的磁导率、铁芯的尺寸、空气气隙的长度），也和线圈的匝数有关。
《电力系统继电保护》实验报告
实验一电磁型电流继电器和电压继电器实验一、实验目的1.熟悉DY型电压继电器和DL型电流继电器的实际结构，工作原理、基本特性；2.学习动作电流、动作电压参数的整定方法。
二、实验电路1．过流继电器实验接线图2.低压继电器实验接线图三、预习题1.过流继电器线圈采用___串联___接法时，电流动作值可由转动刻度盘上的指针所对应的电流值读出；低压继电器线圈采用__并联____接法时，电压动作值可由转动刻度盘上的指针所对应的电压值读出。
(串联，并联)2. 动作电流（压），返回电流（压）和返回系数的定义是什么？答：在电压继电器或中间继电器的线圈上,从0逐步升压,到继电器动作,这个电压是动作电压;继电器动作后再逐步降低电压,到继电器动作返回, 这个电压是返回电压. ;继电器动作后再逐步降低电压,到继电器动作返回, 这个电压是返回电压. 返回电流与启动电流的比值称为继电器的返回系数。
四、实验内容1．电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表2．低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表五、实验仪器设备六、问题与思考1．电流继电器的返回系数为什么恒小于1？答：因为电流继电器是过流动作，只能小于整定值后才返回；为了避免电流在整定值附近时，会导致继电器频繁启动返回的情况，一般就要设一个返回值，比如所0.96，电流小于0.96的时候才返回。
所以返回值必须要小于1。
2．返回系数在设计继电保护装置中有何重要用途？答：确保保护选择性的重要指标.让不该动作的继电器及时返回,使正常运行的部分系统不被切除。
3. 实验的体会和建议电磁型电流继电器和电压继电器实验可以培养我们动手能力，通过电流继电器的动作电流和返回电流测试操作来熟悉DL型电流继电器和DY型电压继电器的实际结构，工作原理、基本特性。
通过自己亲自动手选材、查阅资料、设计实验步骤、动手操作，使我们学到许多课本上没有的知识。
切实的提高我们独立学习，独立解决问题。
继电实验4
三、中间继电器实验一、实验目的中间继电器种类很多，目前国内生产的就有二十多个系列，数百种产品。
本实验选择了具有代表性的三个系列中的四种中间继电器进行实验测试，希望能通过本次实验熟悉中间继电器的实际结构、工作原理、基本特性，掌握对各类中间继电器的测试和调整方法。
二、预习与思考1、为什么目前在一些保护屏上广泛采用DZ－30B系列中间继电器，它与DZ－10系列中间继电器比较有那些特点？2、具有保持绕组的中间继电器为什么要进行极性检验？如何判明各绕组的同极性端子。
3、使用中间继电器一般根据哪几个指标进行选择？4、发电厂、变电所的继电保护及自动装置中常用哪几种中间继电器？三、原理说明DZ—30B、 DZB—10B、DZS--10B系列中间继电器用于直流操作的各种继电保护和自动控制线路中，作为辅助继电器以增加接点数量和接点容量。
1、DZ—30B为电磁式瞬时动作继电器。
当电压加在线圈两端时，衔铁向闭合位置运动，此时常开触点闭合，常闭触点断开。
断开电源时，衔铁在接触片的反弹力下，返回到原始状态，常开触点断开，常闭触点闭合。
继电器内部接线见图4—1图4—1 DZ －30B 中间继电器内部接线图2、DZB —10B 系列是具有保持绕组的中间继电器，它基于电磁原理工作，按不同要求在同一铁芯上绕有两个以上的线圈，其中DZB －11B 、12B 、13B 为电压启动、电流保持型；DZB －14B 为电流启动、电压保持型。
该继电器为瞬时动作继电器。
当动作电压（或电流）加在线圈两端时，衔铁向闭合位置运动，此时，常开触点闭合，常闭触点断开，断开启动电源时，由于电压（或电流）保持绕组的磁场的存在所以衔铁仍然闭合，只有保持绕组断电后，衔铁在接触片的反弹力作用下返回到原始状态，常开触点断开，常闭触点闭合。
继电器内部接线见图4—2。
3、DZS —10B 系列是带有时限的中间继电器，它基于电磁原理工作。
继电器分为动作延时和返回延时两种，本系列中的DZS —11B 、13B 为动作延时，DZS —12B 、14B 为返回延时继电器。
继电保护实验报告
一、电磁型电流继电器和电压继电器实验一、实验目的熟悉DL 型电流继电器和DY 型电压继电器的实际结构、工作原理、基本特性；掌握动作电流值、动作电压值及其相关参数的整定方法。
二、预习与思考1、电流继电器的返回系数为什么恒小于１？答：继电器线圈通过一定大小电流后，它就会动作，这时的电流称为动作电流或者启动电流。
随后，如果将电流减小，当电流减小到一定程度时，继电器返回，这时的电流称为返回电流。
显然，如果在动作电流后继续增大电流，继电器就不会返回了。
可见，返回电流总是小于动作电流的。
而继电器的返回系数，就是其返回电流与启动电流的比值啊。
所以，继电器的返回系数总是小于1 的。
、返回电流（压）和返回系数的定义是什么？2、动作电流（压）答：使继电器开始动作的电流叫动作电流，这个电流较大，就像刚开始踏自行车前进的时候，我们用力是很大的，等车子开始前行，用力就稍小了。
返回电流：动作后，电流下降到某一点后接点复归，该点的电流就是返回电流。
返回系数：返回电流和动作电流的比值叫做返回系数。
这个系数通常要求要大于0.853、返回系数在设计继电保护装置中有何重要用途？答：1.确保保护选择性的重要指。
2.让不该动作的继电器及时返回，使正常运行的部分系统不被切除。
返回系数就是继电器的返回量数值与动作量数值的比值。
比如过流继电器的返回系数就是返回系数=返回电流/动作电流，该值反应继电器的灵敏性，该值愈接近1，则继电器就愈灵敏，但是灵敏度太高的继电器很多时候是不适用的，所以继电保护对继电器的返回系数有专门的要求，既不能过高也不能过低。
三、原理说明DL—20c 系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
DY—20c 系列电压继电器用于反映发电机、变压器及输电线路的电压升高（过电压保护）或电压降低（低电压起动）的继电保护装置中。
DL—20c、DY—20c 系列继电器的内部接线图见图1一1。
上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。
继电保护原理实验报告
继电保护原理实验报告———————————————————————————————————————————————————————————————— 作者：作者： ———————————————————————————————————————————————————————————————— 日期：日期：继电保护实验报告实验名称_ 距离保护实验课程名称_电力系统继电保护院 系 部: _____________________专业班级：___________学生姓名：_______________学 号:____________同 组 人:_____________ ________________________实验台号:____________指导教师：_______________成 绩：___________ 实验日期________________华北电力大学（北京）一、实验目的及要求： 1）了解微机保护装置在大电流接地系统下的整定计算）了解微机保护装置在大电流接地系统下的整定计算 2）熟悉微机保护装置距离保护测试方法）熟悉微机保护装置距离保护测试方法二、仪器用具： 仪器名称 规格/型号 数量 备注三、实验原理2.1 距离保护基本原理与构成利用保护安装处测量电压和测量电流的比值利用保护安装处测量电压和测量电流的比值 mmI U所构成的继电保护方式称为阻抗保护。
保护。
对于输电线路，由于对于输电线路，由于对于输电线路，由于 ，所以，还能反映短路点到保护安装，所以，还能反映短路点到保护安装处的距离处的距离 ，因此，通常也称为距离保护。
，因此，通常也称为距离保护。
其中，Z1为线路单位长度正序阻抗，lm 短路点距离。
依据测量阻抗在不同情况下的“差异”，保护就能够区分出系统是否发生故障，以及故障发生的范围——正向范围，或反向。
发生的范围——正向范围，或反向。
2.2 CSL-161B 微机保护装置说明：CSL161B 线路保护装置配置了闭锁式高频距离和高频零序方向保护、三段式相间距离、三段式接地距离、四段式零序方向电流保护及三相一次重合闸，适用于大电流接地系统的线路保护。
电力系统继电保护实验报告
电力系统继电保护实验报告电力系统继电保护实验报告1. 引言电力系统继电保护是电力系统中的重要组成部分，其作用是在电力系统发生故障时，及时切断故障区域，保护电力设备和系统的安全运行。
本实验旨在通过对电力系统继电保护的实际应用进行研究和分析，探索其在电力系统中的作用和优化方法。
2. 实验目的本实验的主要目的是：- 了解电力系统继电保护的基本原理和工作方式；- 学习继电保护装置的配置和参数设置；- 研究继电保护在电力系统中的应用效果；- 探索继电保护的优化方法，提高电力系统的可靠性和稳定性。
3. 实验装置和方法本实验采用了一个小型电力系统模型，包括发电机、变压器、输电线路和负载等。
通过设置故障模拟器引入故障，观察继电保护装置的动作情况，并记录相关数据。
实验中使用了多种继电保护装置，如过电流保护、差动保护和距离保护等。
4. 实验结果与分析在实验过程中，我们模拟了不同类型的故障，包括短路故障、接地故障和过载故障等。
通过对继电保护装置的观察和数据记录，我们得出了以下结论：4.1 过电流保护的应用过电流保护是电力系统中最常用的一种继电保护装置。
在实验中，我们设置了不同的过电流保护参数，并观察其动作情况。
实验结果表明，合理设置过电流保护参数可以提高系统对故障的响应速度，减少故障范围，并保护系统设备的安全运行。
4.2 差动保护的应用差动保护主要用于变压器和发电机等设备的保护。
通过设置差动保护装置的比率和相位差等参数，我们可以实现对设备内部故障的快速检测和切除。
实验结果表明，差动保护在保护设备安全运行方面具有重要作用。
4.3 距离保护的应用距离保护是一种基于电力系统故障距离和电流大小的保护装置。
通过设置距离保护装置的参数，我们可以实现对输电线路上的故障进行定位和切除。
实验结果表明，距离保护在电力系统中的应用可以提高故障切除的准确性和速度。
5. 实验总结通过本次实验，我们深入了解了电力系统继电保护的原理和应用。
实验结果表明，合理配置和设置继电保护装置的参数可以提高电力系统的可靠性和稳定性。
继电保护实验报告
电力系统继电保护实验报告姓 名学 号指导教师专业班级学 院 信息工程学院实验二：方向阻抗继电器特性实验一、实验目的1. 熟悉整流型LZ-21型方向阻抗继电器的原理接线图，了解其动作特性；2. 测量方向阻抗继电器的静态()ϕf Z pu =特性，求取最大灵敏角；3. 测量方向阻抗继电器的静态()r pu I f Z =特性，求取最小精工电流；4. 研究方向阻抗继电器记忆回路和引入第三相电压的作用。
二、实验内容1．整流型阻抗继电器的阻抗整定值的整定和调整前述可知，当方向阻抗继电器处在临界动作状态时，推证的整定阻抗表达式如式4-3所示，显然，阻抗继电器的整定与LZ-21中的电抗变压器DKB 的模拟阻抗Z I 、电压变换器YB 的变比n YB 、电压互感器变比n PT 和电流互感器n CT 有关。
例如，若要求整定阻抗为Zset =15Ω，当n PT =100，n CT =20，Z I =2Ω（即DKB 原方匝数为20匝时），则1015=yb n ，即YB n 1=0.67。
也就是说电压变换器YB 副方线圈匝数是原方匝数的67%，这时插头应插入60、5、2三个位置，如图4-10所示。
（1，检查电抗变压器DKB 原方匝数应为16（2）计算电压变换器YB 的变比6.15=yb n ，YB 副方线圈对应的匝数为原方匝数的32%。
（3）在参考图4-10阻抗继电器面板上选择20匝、10匝，2匝插孔插入螺钉。
表4-3 DKB 最小整定阻抗范围与原方线圈对应接线（4）改变DKB原方匝数为20匝（Z I=2Ω）重复步骤（1）、（2），在阻抗继电器面板上选择40匝、0匝，0匝插孔插入螺钉。
（5）上述步骤完成后，保持整定值不变，继续做下一个实验。
2．方向阻抗继电器的静态特性Z pu=f（ϕ）测试实验实验步骤如下：（1）熟悉LZ-21方向阻抗继电器和ZNB-Ⅱ智能电秒表的操作接线及实验原理。
认真阅读LZ-21方向阻抗继电器原理接线图4-2和实验原理接线图（图4-11）（2）按实验原理图接线，具体接线方法可参阅LG-11功率方向继电器实验中所介绍的内容。
继电保护实验报告
继电保护实验报告继电保护实验报告实验目的：1.了解继电保护的基本原理和应用；2.掌握常见的继电保护装置的工作原理和操作方法；3.了解继电保护的应用范围和限制。
实验原理：继电保护是电力系统中重要的保护装置，它可以实现对电力系统中电气设备的监测和故障保护。
继电保护依靠电力系统中的信号，通过电子元件和电气装置完成对电气设备的保护。
继电保护可以分为电气量保护和位置保护两种类型。
电气量保护是利用电力系统中的电气量来完成对电气设备的保护，如电流、电压等。
而位置保护则是利用电气设备的位置信息完成对电气设备的保护。
实验内容：本次实验主要分为两个部分，分别是电气量保护和位置保护。
1.电气量保护电气量保护实验采用了模拟电路的方式，利用电源、变压器、电阻、电流互感器、电压互感器等元器件构建了一个简单的电力系统模型。
在实验中，我们通过调整电源的电压和变压器的变比来模拟不同的电气量情况。
并通过接入不同的电流互感器和电压互感器来观察继电保护的触发情况。
实验结果显示，在不同电气量的情况下，继电保护的触发速度和准确性都十分高效。
特别是在电力系统中出现短路等故障情况时，继电保护可以快速、准确地切断电路并保护设备安全。
2.位置保护位置保护实验采用了计算机模拟的方式，通过软件模拟电气设备的位置信息，并可以对电气设备进行控制。
在实验中，我们构建了一个模拟电力系统，通过输入电气设备的位置信息并设置故障情况，观察继电保护的触发情况。
实验结果显示，在不同的电气设备位置和故障情况下，继电保护的触发速度和准确性都十分高效。
特别是在电气设备发生故障时，继电保护可以快速、准确地切断电路并保护设备安全。
总结：继电保护是电力系统中非常重要的保护装置，可以有效保护电气设备的安全运行。
本次实验通过电气量保护和位置保护两种方式，让我们更加深入地了解了继电保护的基本原理和应用。
通过实验，我们也掌握了常见的继电保护装置的工作原理和操作方法。
