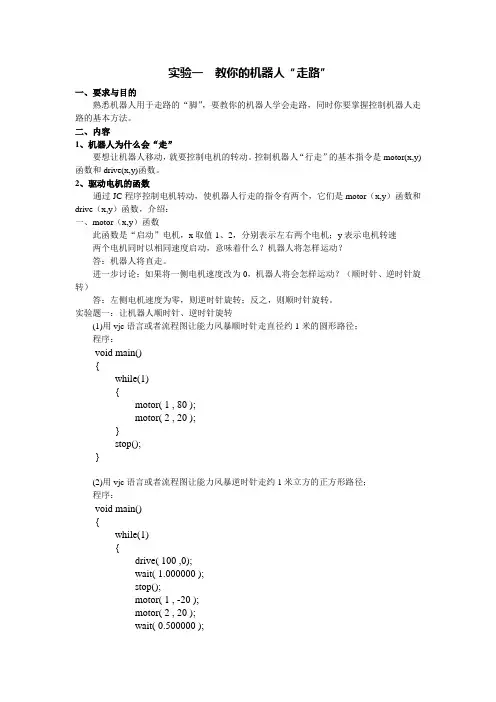

智能机器人实验报告电子稿

智能机器人实验报告电子稿

实验一教你的机器人“走路”一、要求与目的熟悉机器人用于走路的“脚”,要教你的机器人学会走路,同时你要掌握控制机器人走路的基本方法。

二、内容1、机器人为什么会“走”要想让机器人移动,就要控制电机的转动。

控制机器人“行走”的基本指令是motor(x,y)函数和drive(x,y)函数。

2、驱动电机的函数通过JC程序控制电机转动,使机器人行走的指令有两个,它们是motor(x,y)函数和drive(x,y)函数,介绍:一、motor(x,y)函数此函数是“启动”电机,x取值1、2,分别表示左右两个电机;y表示电机转速两个电机同时以相同速度启动,意味着什么?机器人将怎样运动?答:机器人将直走。

进一步讨论:如果将一侧电机速度改为0,机器人将会怎样运动?(顺时针、逆时针旋转)答:左侧电机速度为零,则逆时针旋转;反之,则顺时针旋转。

实验题一:让机器人顺时针、逆时针旋转(1)用vjc语言或者流程图让能力风暴顺时针走直径约1米的圆形路径;程序:void main(){while(1){motor( 1 , 80 );motor( 2 , 20 );}stop();}(2)用vjc语言或者流程图让能力风暴逆时针走约1米立方的正方形路径;程序:void main(){while(1){drive( 100 ,0);wait( 1.000000 );stop();motor( 1 , -20 );motor( 2 , 20 );wait( 0.500000 );stop();}}实验题二:首先机器人前进2秒,之后机器人逆时针旋转1.8秒,然后机器人前进1秒,最后停下来。

小结:motor函数主要是实现旋转。

实验代码:Void main(){Drive(60,0);Wait(2.000000);Stop();Drive(0,-60);Wait(1.800000);Stop();Drive(80,0);Wait(1.000000);Stop();}二、drive(x,y)函数此函数是“直行”,x表示基准速度,y表示左右电机与基准速度的差。

机器人控制实验共5页word资料

机器人控制实验共5页word资料

实验二自由度机器人的位置控制一、实验目的1. 运用Matlab语言、Simulink及Robot工具箱,搭建二自由度机器人的几何模型、动力学模型,2. 构建控制器的模型,通过调整控制器参数,对二自由度机器人的位姿进行控制,并达到较好控制效果。

二、工具软件1.Matlab软件2.Simulink动态仿真环境3.robot工具箱模型可以和实际中一样,有自己的质量、质心、长度以及转动惯量等,但需要注意的是它所描述的模型是理想的模型,即质量均匀。

这个工具箱还支持Simulink的功能,因此,可以根据需要建立流程图,这样就可以使仿真比较明了。

把robot 工具箱拷贝到MATLAB/toolbox文件夹后,打开matalb软件,点击file--set path,在打开的对话框中选add with subfolders,选中添加MATLAB/toolbox/robot,保存。

这是在matlab命令窗口键入roblocks就会弹出robot 工具箱中的模块(如下图)。

三、实验原理在本次仿真实验中,主要任务是实现对二自由度机器人的控制,那么首先就要创建二自由度机器人对象,二自由度机器人坐标配置仿真参数如下表1:表1 二连杆参数配置1.运动学模型构建二连杆的运动学模型,搭建twolink模型在MATLAB命令窗口下用函数drivebot(WJB)即可观察到该二连杆的动态位姿图。

%文件名命名为自己名字的首字母_twolink%构造连杆一L{1}=link([0 0.45 0 0 0],'standard') ;L{1}.m=23.9 ;L{1}.r=[0.091 0 0] ;L{1}.I=[0 0 0 0 0 0] ;L{1}.Jm=0 ;L{1}.G=1 ;%构造连杆二L{2}=link([0 0.55 0 0 0],'standard') ;L{2}.m=4.44 ;L{2}.r=[0.105 0 0] ;L{2}.I=[0 0 0 0 0 0] ;L{2}.Jm=0 ;L{2}.G=1 ;%(机器人的名字请用自己名字的首字母如)WJB=robot(L) ;='WJB_twolink' ; %设定二连杆名字qz=[0 0] ;qr=[0 pi/2] ;2.二连杆动力学部分实现机器人内部动力学构建,根据拉格朗日法建立机器人动力学模型(见书上P55)即下式:仍然用matlab下M函数来实现:%文件名命名为自己名字的首字母_dl%二连杆动力学部分function qdd=WJB_dl(u) %自己名字的首字母q=u(1:2); qd=u(3:4); tau=u(5:6);g=9.8;m1=23.9 ; m2=4.44 ;l1=0.45 ; l2=0.55 ;lc1=0.091 ;lc2=0.105 ;I1=1.27 ; I2=0.24 ;M11=m1*lc1^2+m2*(l1^2+lc2^2+2*l1*lc2*cos(q(2)))+I1+I2 ;M12=m2*(lc2^2+l1*lc2*cos(q(2)))+I2 ;M21=m2*(lc2^2+l1*lc2*cos(q(2)))+I2 ;M22=m2*lc2^2+I2 ;M=[M11 M12 ;M21 M22] ;C11=-(m2*l1*lc2*sin(q(2)))*qd(2) ;C12=-m2*l1*lc2*sin(q(2))*(qd(1)+qd(2)) ;C21=m2*l1*lc2*sin(q(2))*qd(1);C22=0 ;C=[C11 C12 ;C21 C22] ;G1=(m1*lc1+m2*l1)*g*sin(q(1))+m2*lc2*g*sin(q(1)+q(2)) ;G2=m2*lc2*g*sin(q(1)+q(2)) ;G=[G1 ;G2] ;qdd=inv(M)*(tau-G-C*qd)最后,还需将机器人动力学和几何学联系在一起。

机器人技术基础实验指导书

机器人技术基础实验指导书

机器人技术基础实验指导书目录实验注意事项 (1)实验软件操作指南 (3)实验一机器人认知和操作实验 (7)实验二机械手臂排列小木块实验 (10)实验注意事项1.安全预防措施(Precautions)实验室的每台机械手臂均配备有快速操作手册,为正确的安装和操作机械臂提供了完善的详细资料。

在没有彻底完全学习使用手册之前不要安装或者操作机械手臂。

注意机械手臂和控制器的安全指导。

1)正确安全地固定好机械臂的底座。

2)确定机械手臂有足够的、自由的操作空间。

3)不要进入机器人的安全范围或者当系统在运行操作中时触摸机器人。

在触摸机器人之前,确定控制器前面板上马达的开关处于关闭状态。

4)在操作机械臂之前确定头发和衣服已系好。

出现异常时,请立即中断全部正在运行的程序和停止所有轴的传动,请按控制器或者控制柜上的“EMERGENCY STOP紧急停止”按钮。

2. 警告(Warnings)不要超过机械手臂的有效负荷。

夹爪能夹起的有效负荷为1KG。

强烈推荐当夹爪抓取物体时要夹住物体的重心。

不要使用外力去移动或者停止机械手臂的任何部件。

不要让机械手臂碰到障碍物。

不要让机械手臂带着负载伸展数分钟。

不要让任何一个轴长时间处于机械应变的状态,尤其是不要夹不明物体3.实验要求1)机械臂实验可以帮助加深理解《机器人技术基础》课程中的基本概念,通过操作机械臂,可以巩固和应用课堂上所学的知识,培养同学的实验技能,因此学生对每次实验都必须认真对待。

2)预习是做好实验的前提。

在实验之前,应认真复习与实验有关的课程内容,仔细阅读实验指导书,了解实验的目的、要求,掌握基本原理和主要实验步骤。

3)实验中要注意安全,严格按照前面的安全预防措施和警告事项进行操作。

不要随意扳动和操作,当实验发生故障时,应立即按控制器或者教导器上的“EMERGENCY STOP”按钮,中断正在运行的程序和停止所有轴的传动。

然后向指导老师报告,以便妥善处理。

4)必须熟悉机械臂控制软件——“SCORBASE for ER 4U”和“RBT-6T/S01S”的操作指南以及机械臂的编程指令。

1×IRB14000

1×IRB14000

Quotation No.:
ABB Engineering (Shanghai) Ltd.
Page 5 of 18
We reserve all rights in this document and in the information contained therein. Reproduction, use or disclosure to third parties without express authority is strictly forbidden. ABB
3 机器人在系统中的功能及技术要求
3.1 卖方按照供货范围提供 1 台 ABB IRB 14000-0.5/0.5 型工业机器人裸机,买方提供相关的周边 设备,并将机器人与这些设备集成,形成完整的机器人应用系统。
3.2 与机器人安装有关的土建参数
3.3 机器人与周边设备的控制连接 机器人提供 2.1 供货范围内的通信模块,用于与周边设备的通信。
集成视觉(包含相机、镜头、线缆和集成光源) Ethernet/IP™ Fieldbus Adapter
以太网总线适配器 Documentation(DVD)
机器人资料(DVD 版)
Quantity /数量
1台
1
1 1 1 2 1 1 1
Quotation No.:
ABB Engineering (Shanghai) Ltd.
单台配置如下: ABB IRB 14000-0.5/0.5 Manipulator(with Integrated controller), reach0.5m,payload 0.5kg
ABB IRB 14000-0.5/0.5 机器人本体(含集成控制器),臂展 0.5 米,有效负载 0.5 公 斤 Teach Pendant with 10m cable, with Chinese interface

机器人实验指导用书

机器人实验指导用书
工业机器人最显著的特点有:可编程、拟人化、通用性、机电
一体化。常用的工业机器人有
焊接机器人:汽车制造厂已广泛应用焊接机器人进行承重大梁和车身结构的焊接。
搬运机器人:材料搬运机器人可用来上料、码垛、卸货以及抓取零件重新定向等作业。
其它工业作业机器人如检测机器人、装配机器人、喷漆和喷涂机器人等。
五、操作步骤:
英文名称:Industrial Robot
课程类型:专业任选课
总学时:32讲课学时:24实验学时:8
学 分:2
适用对象:四年制机械设计制造及其自动化专业(机械设计方向、制造技术方向、机械电子工程方向)
先修课程:高等数学、线性代数、工程制图、机械工程材料、理论力学、材料力学、机械原理、机械设计、电子技术、电工技术、机械制造基础、互换性与技术测量、液压与气压传动、机电传动控制、单片机原理及应用、自动控制原理等。
图1慧鱼机器人模型方案
图2 LLWin软件编程界面
四、实验相关知识点
(一)机器人技术课程综合
1.机器人原理;
2.机器人的技术参数;
3.机器人的机械部分;
4.机器人的控制部分。
(二)机电一体化技术等课程综合
1.机械原理;
2.机械元件的选择;
3.传感器的选择
4.电机的运行;
5.控制系统的基本构成,通信连接;
0008 MOVJ VJ=25.00
0009 END
七、问答题
1、手爪的开合为什么常用气动?
2、机器人编程方式有哪几种?
3、什么是机器人离线编程?
4、何谓轨迹规划?
5、何谓点位控制和连续轨迹控制?
6、机器人转动件定位方法有哪几种?各适应什么定位场合?
附录
课程编号:0803701002

ABB机器人操作培训SCIRB说明书完整版

ABB机器人操作培训SCIRB说明书完整版

S4C IRB 基本操作培训教材目录1、培训教材介绍2、机器人系统安全及环境保护3、机器人综述4、机器人启动5、用窗口进行工作6、手动操作机器人7、机器人自动生产8、编程与测试9、输入与输出10、系统备份与冷启动11、机器人保养检查表附录1、机器人安全控制链附录2、定义工具中心点附录3、文件管理1、培训教材介绍本教材解释ABB机器人的基本操作、运行。

你为了理解其内容不需要任何先前的机器人经验。

本教材被分为十一章,各章分别描述一个特别的工作任务和实现的方法。

各章互相间有一定联系。

因此应该按他们在书中的顺序阅读。

借助此教材学习操作操作机器人是我们的目的,但是仅仅阅读此教材也应该能帮助你理解机器人的基本的操作。

此教材依照标准的安装而写,具体根据系统的配置会有差异。

机器人的控制柜有两种型号。

一种小,一种大。

本教材选用小型号的控制柜表示。

大的控制柜的柜橱有和大的一个同样的操作面板,但是位于另一个位置。

请注意这教材仅仅描述实现通常的工作作业的某一种方法,如果你是经验丰富的用户,可以有其他的方法。

其他的方法和更详细的信息看下列手册。

《使用指南》提供全部自动操纵功能的描述并详细描述程序设计语言。

此手册是操作员和程序编制员的参照手册。

《产品手册》提供安装、机器人故障定位等方面的信息。

如果你仅希望能运行程序,手动操作机器人、由软盘调入程序等,不必要读8-11章。

2、机器人系统安全及环境保护机器人系统复杂而且危险性大,在训练期间里,或者任何别的操作过程都必须注意安全。

无论任何时间进入机器人周围的保护的空间都可能导致严重的伤害。

只有经过培训认证的人员才可以进入该区域。

请严格注意。

以下的安全守则必须遵守。

•万一发生火灾,请使用二氧化碳灭火器。

•急停开关(E-Stop)不允许被短接。

•机器人处于自动模式时,不允许进入其运动所及的区域。

•在任何情况下,不要使用原始盘,用复制盘。

•搬运时,机器停止,机器人不应置物,应空机。

•意外或不正常情况下,均可使用E-Stop键,停止运行。

《机器人技术及其应用》实验指导书-(1)

《机器人技术及其应用》实验指导书-(1)

《机器人技术及其应用》实验指导书-(1)-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII机器人技术及其应用实验指导书(第1版试用)周高峰编写机械电子工程教研室2014年9月学生实验规则1、实验前,学生要认真阅读实验指导书中内容,以求对实验目的、内容、方法和步骤有初步的了解。

2、遵守实验室的各项规章制度,听从教师的指导,实验时必须严肃、认真、细致。

3、要求在教师指导下,独立按时完成规定的实验内容。

4、实验过程中,学生不得无故迟到、早退、旷课、有事须请假批准。

5、遵守操作规则,注意安全。

6、爱护实验中用到的相关设备与工具,丢失损失东西,及时报告,照价赔偿。

7、实验结束,应将设备、仪器关闭,工具清理干净,搞好当天卫生。

目录实验一机器人机械机构 0一、实验目的 0二、实验属性 0三、实验设备、仪器 0四、实验要求 0五、实验原理 0六、实验步骤 (1)七、讨论题思考题与实验报告 (2)附件1:实验一机器人机械机构实验报告 (3)附件2:实验一机器人机械机构实验预习报告 (4)实验二机器人运动学 (5)一、实验目的 (5)二、实验属性 (5)三、实验设备、仪器 (5)四、实验要求 (5)五、实验原理 (6)六、实验步骤 (7)七、讨论题思考题与实验报告 (7)附件3:实验二机器人运动学实验报告 (8)附件4:实验二机器人运动学实验预习报告 (9)实验三机器人感觉 (11)一、实验目的 (11)二、实验属性 (11)三、实验设备、仪器 (11)四、实验要求 (11)五、实验原理 (12)六、实验步骤 (14)七、讨论题思考题与实验报告 (14)附件5:实验三机器人感觉实验报告 (15)附件6:实验三机器人感觉实验预习报告 (16)实验四机器人视觉 (17)一、实验目的 (17)二、实验属性 (17)三、实验设备、仪器 (18)四、实验要求 (18)4五、实验原理 (18)六、实验步骤 (20)七、讨论题思考题与实验报告 (21)附件7:实验四机器人视觉实验报告 (21)附件8:实验四机器人视觉实验预习报告 (22)《机器人技术及其应用》教学大纲 (23)《机器人技术及其应用》实验教学大纲 (29)5实验一机器人机械机构一、实验目的1.了解机器人的基本机械结构组成与分类;2.知道机器人的主要技术参数;3.掌握机器人的机构运动;4.掌握机器人的驱动方式。

机器人实验报告1

机器人实验报告1

工业机器人IRB1400操作实验指导书系别:机械工程学院专业:机械设计制造及其自动化学号:姓名:桂林航天工业学院--机械工程学院一、实验目的1.了解IRB1400的组成及各部分的作用2.了解IRB1400的示教器的使用方法3.了解IRB1400焊接过程4.学会利用示教器操控机器人的运动轨迹二、实验要求1.学会使用示教器实现IRB1400单轴运动操作2.学会使用示教器实现IRB1400多轴联动操作3.学会使用示教器实现IRB1400沿已知平面图形运动的简单编程。

三、系统组成系统由三个部分组成,其一是机械本体部分,本系统可实现六个自由度运动;其二是控制部分,由控制柜及示教器组成;其三是OTC350数字焊机。

四、实验内容1.熟悉工业机器人IRB1400的开关流程2.熟悉控制柜的上开关、及信号灯的作用3.熟悉示教器的界面、操纵杆及示教器上各开关的作用4.学习单轴运动的操作5.学习多轴联动的操作6.利用示教器,实现在已知平面上走圆及长方形五、填写实验报告在填写实验报告中,要写以下内容:1.实验名称,实验者的姓名和班级2.实验目的简述3.IRB1400的组成部分4.关节型机器人的运动原理和结构特点5.其它收获体会。

工业机器人IRB1400操作实验报告一、实验目的1.了解IRB1400六关节机器人的构造、动作原理和手部运动控制原理;2.基本掌握机器人运动控制程序的编程方法。

二、IRB1400组成部分IRB1400工业机器人由六个转动关节构成,其工业机器人的控制系统由PC机、运动控制器及配套的连接电缆和接口端子板、交流伺服电机及驱动器等构成。

三、IRB1400的运动原理和结构特点IRB1400工业机器人的控制系统由PC机、运动控制器及配套的连接电缆和接口端子板、交流伺服电机及驱动器等构成,从控制要求来看,需要实现末端执行器上参考点的连续轨迹控制。

首先进行轨迹规划,在轨迹上选取N个位置,然后用插补算法获得中间点的坐标,直线插补和圆弧插补是系统中的基本插补算法。

机器人技术及应用实验指导书 - 修改16.3.5

机器人技术及应用实验指导书 - 修改16.3.5

《机器人技术及应用》实验指导书机电工程系二零一四年二月实验一:机器人运动分析实验一.实验目的•通过观察圆柱坐标机器人,了解工业机器人的系统结构、几何结构、坐标类型和运动控制原理。

•分析其机械传动及驱动系统结构,绘制工业机器人基本结构简图,关节配置及运动示意图。

•描述其基本结构及传动过程,建立机器人末端的运动坐标。

二.实验设备•教学机器人本体;•教学机器人电控柜;•计算机及PLC、触摸屏下载线。

三.实验原理工业机器人主要的种类有:直角坐标机器人、圆柱坐标机器人、球坐标机器人、关节型工业机器人、并联机器人、以及其它类型的工业机器人。

本实验所使用的工业机器人属于圆柱坐标机器人。

本圆柱坐标机器人属于示教再现型机器人,即先由手动操作机器人实现一定的动作,机器人通过控制系统“记住”该动作,然后再重复地实现该动作。

1关于圆柱坐标圆柱坐标的数学公式,并配以简单的示意图图示P点为圆柱坐标上的任意点,P点的坐标为(Z,R, )。

2 圆柱坐标机械手的结构(如下图)详见附图一。

如图所示,圆柱坐标机械手由如下部分构成:实现θ坐标旋转的底座(由伺服电机1驱动)、实现R向坐标移动的移动臂(由伺服电机2驱动)、实现Z向坐标移动的移动臂(由伺服电机3驱动)、实现∅坐标旋转的手腕、以及实现抓取物块的手部(气动手指)。

3机械手抓取物块的坐标范围如图所示,本教学机械手的抓取范围为一个圆环柱,圆环柱的高度450毫米,R臂的运动范围为300毫米至750毫米。

4各坐标轴的运动实现(1)各坐标轴实现传动的基本过程(其中气动手指用气动系统实现开合);(2)各坐标轴运动距离或转动角度的控制(需要具体的数据,如丝杠导程,齿轮传动比)等。

(1)θ坐标旋转由伺服电机1驱动减速齿轮系实现精确的旋转角度坐标,齿轮系由一对相互啮合的直齿圆柱齿轮组成,其传动比i=1:7。

伺服电机1的旋转运动通过机械结构先传递给小齿轮1,小齿轮1与大尺寸啮合进一步将旋转运动减速传递给大齿轮2。

【优质】机器人实验指导书-范文模板 (14页)

【优质】机器人实验指导书-范文模板 (14页)

本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!== 本文为word格式,下载后可方便编辑和修改! ==机器人实验指导书篇一:机器人实验指导用书《工业机器人》课程实验指导书刘极峰肖增文邵秋萍郝飞编机电工程实验中心机器人实验室南京工程学院目录实验一慧鱼机器人模型组装综合实验................................................................... (1)附件1 实验一慧鱼机器人模型组装综合实验(实验报告) (5)附件2 实验一慧鱼机器人模型组装综合实验(实验预习报告) (6)实验二 MOTOMAN机器人认知实验................................................................... .. (7)实验三 MOTOMAN机器人焊枪动作与编程实验 (9)附录A 《工业机器人》课程教学大纲 ..................................................................12附录B 《工业机器人》实验教学大纲 .................................................................. .. 16I南京工程学院实验一慧鱼机器人模型组装综合实验一、实验内容学生运用已学的机械设计基础、工业机器人、机电传动控制、电工电子技术等课程的相关知识,阅读慧鱼机器人说明书,根据教师拟定的一些设计题目或学生自选题目,设计并组装一个机电一体化机械系统。

进行机械组件和电气组件与电机的连接,输入并运行程序,记录参数,分析结果,培养学生在机电一体化技术的工程应用方面分析与解决问题的综合能力。

二、实验目的及要求(一)实验目的本实验的目的是使学生了解机器人和机电一体化技术基本原理,了解和掌握机器人和机电一体化技术的基本知识,使学生对机器人和机电一体化技术有一个完整的理解。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

IRB1400机器人的运动控制实验指导书
一、实验目的
1.了解IRB1400六关节机器人的构造、动作原理和手部运动控制原理;
2.基本掌握机器人运动控制程序的编制方法。

二、IRB1400机器人
1.结构
图1 IRB1400机器人外貌图 IRB1400机器人由六个转动关节构成,是一种6自由度的工业机器人。

这种机器人的操作系统是BaseWare OS 操作系统。

BaseWare OS 操作系统用于机器人的运动控制、应用程序的执行等各个方面。

运动类型 运动范围
轴1 旋转运动 170~170-
轴2
臂运动 20~100- 轴3
臂运动 70~65- 轴4
腕运动 150~150- 轴5
摆动运动 150~150- 轴6 扭转运动 300~300-
IRB1400工业机器人的控制系统由PC 机、运动控制器及配套的连接电缆和接口端子板、交流伺服电机及驱动器等构成,从控制要求来看,需要实现末端执行器上参考点的连续轨迹控制。

该机器人末端执行器轨迹控制过程如图2所示。

首先进行轨迹规划,在轨迹上选取n 个位置,然后用插补算法获得中间点的坐标,直线插补和圆弧插补是系统中的基本插补算法。

对于非直线和非圆弧轨迹,可以采用直线或圆弧逼近以实现这些轨迹。

根据末端执行器需实现的位姿(位置和姿态),用逆向运动学算法求出各关节所应产生的位移,也就是
各关节的给定值。

IRB1400工业机器人控制系统的核心是微机控制交流伺服电机的闭环位置伺服控制。

其运动执行元件为交流伺服电机。

图2 轨迹控制过程
图3为电机控制原理图。

对各关节给定值与由码盘得到的反馈信号经闭环PID伺服运算后,利用该输出值进行PWM调制,调制后的波形分三路输出到驱动器中,以控制驱动器中电流的通断时间,从而达到控制电机的转动的目的。

图3 电机控制原理
三、操作步骤
1.在准备操作机器人之前,仔细阅读并确保理解操作手册中的有关内容,特别是如下所述的关于安全方面的内容:
(1)在操作之前确保没有人在机器人的工作所及的范围内,保证操作者自己在安全的位置;
(2)出现问题时,立刻按急停按钮;
(3)在操作之前检查急停按钮是否正常工作。

方法是按下急停按钮看SERVO ON 指示灯是否熄灭;
(4)在开始示教时,设置示教锁定以避免由自动工作方式所可能带来的伤害。

2.将控制柜上的主电源开关旋到ON,打开电源,此时系统开始自检,如果出现异常,将显示错误或没有任何显示。

正常情况下,在屏幕上将出现各种键的显示。

此时还不能进行机器人的操作。

3.按SERVO POWER 键开伺服,此时可以进行机器人操作。

4.用示教盒进行人工示教可以快速、直观地实现机器人复杂轨迹的控制,是控制中最常采用的方法。

观察示教盒上的各个软键和开关以及屏幕显示,仔细阅读操作手册,熟悉各个软键的作用。

机器人的运动速度有快、中、慢、最慢四档。

在开始进行操作时,为了保证安全,通过SLW键应将工作速度设定为慢速。

在操作时,应仔细观察各关节的转动方向和各个软件上所标明的方向的关系。

5.工作模式选择
根据示教盒显示屏上的软键进行工作模式选择。

IRB1400有两种工作模式,一种是自动工作模式,一种是手动工作模式。

手动工作模式是指机器人采用示教盒操作;自动工作模式是指利用编制的程序来操作机器人。

6.在操作机器人时可能会涉及到关节坐标系、笛卡儿坐标系、圆柱坐标系、工具坐标系和用户坐标系,可以通过按MOTION TYPE键进行坐标系的选择。

机器人每个轴的运动取决于所选的坐标系。

在本实验中,选取笛卡儿坐标系。

7.在熟悉了上述机器人的轴操作和运动速度设定等方法后,可以进行机器人的示教了。

在示教时机器人示教的每一步将被记录为一条运动指令。

(1)按TEACH键,然后按SEL JOB 键,输入字符work作为此次实验的工作名,按 ENTER键,工作内容就显示在工作区;
(2)按EDIT键将光标移动到开始位置;
(3)按ENABLE键使ENABLE键的指示灯亮,反复对机器人进行轴操作使机器人运动到一指定位置;
(4)按MOTIONG TYPE键进行运动类型选择,这里我们选择直线运动类型,被选的运动类型将显示在状态显示区;
(5)按PLAY SPD键,移动光标到所要选择的运动速度处;
(6)按下ENTER键记录一条运动指令;
(7)重复(3)到(6)的步骤可以实现复杂的运动轨迹;
8.在示教工作完成后,需要将机器人的状态从示教锁定状态释放出来。

为此,应按SELECT键和MORE键,调出具有UNLOCK软键的界面;再按UNLOCK键系统的状态就从锁定转到示教状态。

9.按TEACH键将系统的控制模式转为自动模式。

运行上述示教所得的程序,比较自动运行时机器人所走的路径和示教时所设定的路径是否相同,如不同找出原因,并改正。

10.关机
关电源的顺序是先关伺服电源,再关主电源。

按下将伺服电源关断,然后将控制器面板上的开关旋到OFF位置。

四、实验报告
1.概述IRB1400六关节机器人的构造,动作原理和运动控制原理;
2.对IRB1400六关节机器人进行逆运动学分析,推导有关公式;
3.总结示教过程,分析比较示教结果;
4.编制并调试为实现手部指定运动所需的控制程序;
5*. 根据所编控制程序,采用自动工作模式,对机器人进行控制操作,并对操作过程进行总结,对操作结果进行分析比较。

注:打“*”内容为选作内容。
