选修3第三章《磁场》单元测试题(含答案)之令狐文艳创作
人教版高中物理选修3-1第三章-《磁场》单元测试题(解析版)
第三章《磁场》单元检测题学校:___________姓名:___________班级:___________考号:___________一、单选题(每小题只有一个正确答案)1.与磁场中某点的磁感应强度的方向相同的是()A.放在该点的通电直导线所受的磁场力的方向B.放在该点的正检验电荷所受的磁场力的方向C.放在该点的小磁针静止时N极所指的方向D.放在该点的小磁针静止时S极所指的方向2。
回旋加速器工作原理如图甲所示,D1、D2为D形金属盒,A粒子源位于回旋加速器正中间,其释放出的带电粒子质量为m,电荷量为+q,所加匀速磁场的磁感应强度为B,两金属盒之间加的交变电压变化规律如图乙所示,其周期为T=,不计带电粒子在电场中的加速时间,不考虑由相对论效应带来的影响,则下列说法中正确的是()A.t1时刻进入回旋加速器的粒子记为a,t2时刻进入回旋加速器的粒子记为b,a,b在回旋加速器中各被加速一次,a,b粒子增加的动能相同B.t2,t3,t4时刻进入回旋加速器的粒子会以相同的动能射出回旋加速器C.t3,t4时刻进入回旋加速器的粒子在回旋加速器中的绕行方向相反D.t2时刻进入回旋加速器的粒子在回旋加速器中被加速的次数最多3.一根容易形变的弹性导线,两端固定.导线中通有电流,方向如图中箭头所示.当没有磁场时,导线呈直线状态;当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时,描述导线状态的四个图示中正确的是()A.B. C.D.4。
如图所示,相同的带正电粒子A和B,同时以v A和v B的速度从宽度为d的有界匀强磁场的边界上的O点分别以60°和30°(与边界的夹角)方向射入磁场,又恰好不从另一边界飞出,则下列说法中正确的是()A.A、B两粒子的速度之比=B.A、B两粒子在磁场中的位移之比1∶1C.A、B两粒子在磁场中的路程之比1∶2D.A、B两粒子在磁场中的时间之比2∶15。
在高能粒子研究中,往往要把一束含有大量质子和α粒子的混合粒子分离开,如图所示,初速度可忽略的质子和α粒子经电压为U的电场加速后,进入分离区.如果在分离区使用匀强电场或匀强磁场把粒子进行分离,所加磁场方向垂直纸面向里,所加电场方向竖直向下,则下列可行的方法是()A.只能用电场B.只能用磁场C.电场和磁场都可以D.电场和磁场都不可以6。

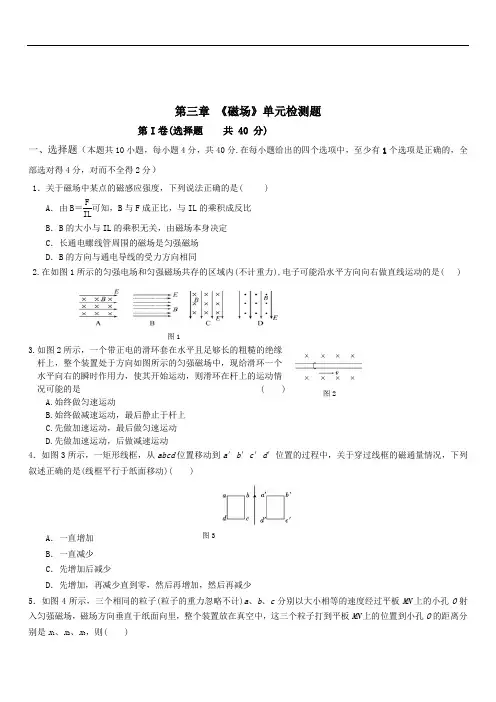

人教版 选修 3-1 第三章 磁场 单元检测题(有答案word版)
第三章 《磁场》单元检测题第I 卷(选择题 共 40 分)一、选择题(本题共10小题,每小题4分,共40分.在每小题给出的四个选项中,至少有1个选项是正确的,全部选对得4分,对而不全得2分)1.关于磁场中某点的磁感应强度,下列说法正确的是( )A .由B =FIL 可知,B 与F 成正比,与IL 的乘积成反比B .B 的大小与IL 的乘积无关,由磁场本身决定C .长通电螺线管周围的磁场是匀强磁场D .B 的方向与通电导线的受力方向相同2.在如图1所示的匀强电场和匀强磁场共存的区域内(不计重力),电子可能沿水平方向向右做直线运动的是( )3.如图2所示,一个带正电的滑环套在水平且足够长的粗糙的绝缘杆上,整个装置处于方向如图所示的匀强磁场中,现给滑环一个 水平向右的瞬时作用力,使其开始运动,则滑环在杆上的运动情况可能的是 ( )A.始终做匀速运动B.始终做减速运动,最后静止于杆上C.先做加速运动,最后做匀速运动D.先做加速运动,后做减速运动4.如图3所示,一矩形线框,从abcd 位置移动到a ′b ′c ′d ′位置的过程中,关于穿过线框的磁通量情况,下列叙述正确的是(线框平行于纸面移动)( )A .一直增加B .一直减少C .先增加后减少D .先增加,再减少直到零,然后再增加,然后再减少5.如图4所示,三个相同的粒子(粒子的重力忽略不计)a 、b 、c 分别以大小相等的速度经过平板MN 上的小孔O 射入匀强磁场,磁场方向垂直于纸面向里,整个装置放在真空中,这三个粒子打到平板MN 上的位置到小孔O 的距离分别是x 1、x 2、x 3,则( )图2图1 图3A .x 1>x 2>x 3B .x 1<x 2<x 3C .x 1=x 2<x 3D .x 1=x 3<x 26.医生做某些特殊手术时,利用电磁血流计来监测通过动脉的血流速度.电磁血流计由一对电极a 和b 以及磁极N 和S 构成,磁极间的磁场是均匀的.使用时,两电极a 、b 均与血管壁接触,两触点的连线、磁场方向和血流速度方向两两垂直,如图所示.由于血液中的正负离子随血流一起在磁场中运动,电极a 、b 之间会有微小电势差.在达到平衡时,血管内部的电场可看作是匀强电场,血液中的离子所受的电场力和磁场力的合力为零.在某次监测中,两触点的距离为3.0mm ,血管壁的厚度可忽略,两触点间的电势差为160µV ,磁感应强度的大小为0.040T.则血流速度的近似值和电极a 、b 的正负为 ( )A. 1.3m/s ,a 正、b 负B. 2.7m/s , a 正、b 负 C .1.3m/s ,a 负、b 正 D. 2.7m/s , a 负、b 正7.带电粒子进入云室会使云室中的气体电离,从而显示其运动轨迹.图6是在有匀强磁场的云室中观察到的粒子的轨迹,a 和b 是轨迹上的两点,匀强磁场B 垂直纸面向里.该粒子在运动时,其质量和电荷量不变,而动能逐渐减少.下列说法正确的是( ) A .粒子先经过a 点,再经过b 点 B .粒子先经过b 点,再经过a 点 C .粒子带负电 D .粒子带正电8.带电小球以一定的初速度v 0竖直向上抛出,1;当加上水平方向的匀强磁场,且保持初速度仍为v 0时,小球上升的最大高度为h 2;当加上水平方向的匀强电场,且保持初速度仍为v 0时,小球上升的最大高度为h 3,如图7所示.不计空气阻力,则( )A .h 1=h 2=h 3B .h 1>h 2>h 3C .h 1=h 2>h 3D .h 1=h 3>h 29.图8甲是回旋加速器的示意图,其核心部分是两个D 形金属盒,在加速带电粒子时,两金属盒置于匀强磁场中,并分别与高频电源相连.带电粒子在磁场中运动的动能E k 随时间t 的变化规律如图8乙所示,若忽略带电粒子在电场中的加速时间,则下列判断中正确的是( )A .在E k -t 图中应有t 4-t 3=t 3-t 2=t 2-t 1B .高频电源的变化周期应该等于t n -t n -1图5图4图7C .当电源电压减小为U2时,粒子加速次数增多,粒子最大动能增大D .想粒子获得的最大动能越大,可增加D 形盒的面积10.如图9所示,匀强磁场中磁感应强度为B ,宽度为d ,一电子从左边界垂直匀强磁场射入,入射方向与边界的夹角为θ.已知电子的质量为m ,电荷量为e ,要使电子能从轨道的另一侧射出,则电子的速度大小v 的范围为( ).A. (1cos )Bed v m θ=+ B. (1cos )Bedv m θ>+ C. (1cos )Bedv m θ<+ D. v=0第Ⅱ卷(非选择题 共 60 分)二、填空题(本题共2小题,共16分)11.如图10所示,带电荷量为+q 、质量为m 的小球从倾角为θ 的光滑斜面 上由静止下滑,匀强磁场的方向垂直纸面向外,磁感应强度为B.则小球 在斜面上滑行的最大速度为________,小球在斜面上滑行的最大距离为 ________(斜面足够长).12.如图11所示,空间有一垂直纸面向外的磁感应强度为0.5T的匀强磁场,一质量为0.2 kg 且足够长的绝缘木板静止在光滑水平面上,在木板左端无初速度放置一质量为0.1 kg 、电荷量q =+0.2 C 的滑块,滑块与绝缘木板之间的动摩擦因数为0.5,滑块受到的最大静摩擦力可认为等于滑动摩擦力.现对木板施加方向水平向左,大小为0.6 N 的恒力,g 取10 m/s 2,则木板的最大加速度为________;滑块的最大速度为________.三、计算题(本题共3小题,共44分。
高二物理(选修3-1)第三章磁场单元测试题及答案
《磁场》单元测试题一、选择题1.下面所述的几种相互作用中;通过磁场而产生的有A .两个静止电荷之间的相互作用B .两根通电导线之间的相互作用C .两个运动电荷之间的相互作用D .磁体与运动电荷之间的相互作用 2.关于磁场和磁感线的描述;正确的说法有A .磁极之间的相互作用是通过磁场发生的;磁场和电场一样;也是一种物质B .磁感线可以形象地表现磁场的强弱与方向C .磁感线总是从磁铁的北极出发;到南极终止D .磁感线就是细铁屑在磁铁周围排列出的曲线;没有细铁屑的地方就没有磁感线 3.关于磁铁磁性的起源;安培提出了分子电流假说;他是在怎样的情况下提出的 A .安培通过精密仪器观察到了分子电流B .安培根据环形电流的磁场与磁铁相似而提出的C .安培根据原子结构理论;进行严格推理得出的D .安培凭空想出来的4.如图1所示;在空间中取正交坐标系Oxyz (仅画出正半轴);沿x 轴有一无限长通电直导线;电流沿x 轴正方向;一束电子(重力不计)沿y =0;z =2的直线上(图中虚线所示)作匀速直线运动;方向也向x 轴正方向;下列分析可以使电了完成以上运动的是 A .空间另有且仅有沿Z 轴正向的匀强电场B .空间另有且仅有沿Z 轴负向的匀强电场C .空间另有且仅有沿y 轴正向的匀强磁场D .空间另有且仅有沿y 轴负向的匀强磁场5.如图2所示;在边界PQ 上方有垂直纸面向里的匀强磁场;一对正、负电子同时从边界上的O 点沿与PQ 成θ角的方向以相同的速v 射入磁场中。
则正、负电子A .在磁场中的运动时间相同B .在磁场中运动的轨道半径相同C .出边界时两者的速相同D .出边界点到O 点处的距离相等6.如图3所示的圆形区域里;匀强磁场的方向垂直纸面向里;有一束速率各不相同的质子自A 点沿半径方向射入磁场;这些质子在磁场中(不计重力)A .运动时间越长;其轨迹对应的圆心角越大B .运动时间越长;其轨迹越长C .运动时间越长;其射出磁场区域时速率越大D .运动时间越长;其射出磁场区域时速的偏向角越大7.用两个一样的弹簧吊着一根铜棒;铜棒所在虚线范围内有垂直于纸面的匀强磁场;棒中通以自左向右的电流(如图4所示);当棒静止时;弹簧秤的读数为F 1;若将棒中的电流方向反向;当棒静止时;弹簧秤的示数为F 2;且F 2>F 1;根据这两个数据;可以确定A .磁场的方向B .磁感强的大小C .安培力的大小D .铜棒的重力图1 图3图28.如图5所示;质量为m 的带电小物块在绝缘粗糙的水平面上以初速v 0开始运动.已知在水平面上方的空间内存在方向垂直纸面向里的水平匀强磁场;则以下关于小物块的受力及运动的分析中;正确的是A .若物块带正电;一定受两个力;做匀速直线运动B .若物块带负电;一定受两个力;做匀速直线运动C .若物块带正电;一定受四个力;做减速直线运动D .若物块带负电;一定受四个力;做减速直线运动9.在光滑绝缘水平面上;一轻绳拉着一个带电小球绕竖直方向的轴O在匀强磁场中做逆时针方向的水平匀速圆周运动;磁场方向竖直向下;其俯视图如图6所示.若小球运动到A点时;绳子突然断开;关于小球在绳断开后可能的运动情况;以下说法正确的是 A.小球仍做逆时针匀速圆周运动;半径不变B.小球仍做逆时针匀速圆周运动;但半径减小C.小球做顺时针匀速圆周运动;半径不变 D.小球做顺时针匀速圆周运动;半径减小10.如图7所示;在水平地面上方有正交的匀强电场和匀强磁场;匀强电场方向竖直向下;匀强磁场方向水平向里。
选修3第三章《磁场》单元测试题(含答案)
第三章 《磁场》单元尝试题之阳早格格创做一、采用题1.以下关于磁场战磁感触强度B 的道法,精确的是( ) A .磁场中某面的磁感触强度,根据公式B =IlF ,它跟F 、I 、l 皆有关B .磁场中某面的磁感触强度的目标笔直于该面的磁场目标C .脱过线圈的磁通量为整的场合,磁感触强度纷歧定为整D .磁感触强度越大的场合,脱过线圈的磁通量也一定越大 2.关于磁感线的形貌,下列道法中精确的是( )A .磁感线不妨局里天形貌各面磁场的强强战目标,它正在每一面的切线目标皆战小磁针搁正在该面停止时北极所指的目标普遍B .磁感线经常从磁铁的北极出收,到北极末止C .磁感线便是细铁屑连成的直线D .磁场中某面磁感线的切线目标便是电流正在该面的受力目标 3.下列道法精确的是( )A .奥斯特提出“分子电流”假道,认为永磁体的磁场战通电导线的磁场均由疏通电荷爆收B .安培提出“分子电流”假道,认为永磁体的磁场战通电导线的磁场均由疏通电荷爆收C .根据“分子电流”假道,磁铁受到热烈振荡时磁性会减强D .根据“分子电流”假道,磁铁正在下温条件下磁性会减强 4.如图1所示,若一束电子沿y 轴正背移动,则正在z 轴上某面A 的磁场目标应是( )图1A.沿x的正背B.沿x的背背C.沿z的正背D.沿z的背背5.下列道法精确的是()A.疏通电荷正在磁感触强度没有为整的场合,一定受到洛伦兹力的效率B.疏通电荷正在某处没有受洛伦兹力的效率,则该处的磁感触强度一定为整C.洛伦兹力既没有克没有及改变戴电粒子的动能,也没有克没有及改变戴电粒子的速度D.洛伦兹力对于戴电粒子没有干功6.二个电子以大小分歧的初速度沿笔直磁场的目标射进共一个匀强磁场中.设r1、r2为那二个电子的疏通轨讲半径,T1、T2是它们的疏通周期,则()A.r1=r2,T1≠T2 B.r1≠r2,T1≠T2C.r1=r2,T1=T2 D.r1≠r2,T1=T27.下列有关戴电粒子疏通的道法中精确的是(没有思量沉力)()A.沿着电场线目标飞进匀强电场,动能、速度皆变更B.沿着磁感线目标飞进匀强磁场,动能、速度皆没有变C.笔直于磁感线目标飞进匀强磁场,动能、速度皆变更D.笔直于磁感线目标飞进匀强磁场,速度没有变,动能改变8.如图2所示,速度为v0、电荷量为q的正离子恰能沿直线飞出离子速度采用器,采用器中磁感触强度为B,电场强度为E,则()图2A .若改为电荷量-q 的离子,将往上偏偏(其余条件没有变)B .若速度形成2v 0将往上偏偏(其余条件没有变)C .若改为电荷量+2q 的离子,将往下偏偏(其余条件没有变)D0将往下偏偏(其余条件没有变)9.正在如图3所示电路中,电池均相共,当启关S 分别置于a 、b 二处时,导线MM'与NN'之间的安培力的大小为F a 、F b ,推断那二段导线( )图3A .相互吸引,F a >F bB .相互排斥,F a >F bC .相互吸引,F a <F bD .相互排斥,F a <F b10.粒子甲的品量与电荷量分别是粒子乙的4倍与2倍,二粒子均戴初疏通.粒子疏通轨迹的是( ) 图11d ,接正在电压为U 的电源上.今有一品量为m ,戴电量为+q 的微粒,速度v 沿火仄目标匀速直线脱过(没有计微粒的沉力),如图5所示.若把二板间距离减到一半,还要使粒子仍以速度v 匀速直线脱过,则必须正在二板间( )A .加一个BA BCDB .加一个B =dUv 2,目标背中的匀强磁场 C .加一个B =d U v 2,目标背里的匀强磁场D .加一个B =dU v 2,目标背中的匀强磁场12.回旋加速器是加速戴电粒子的拆置,其核心部分是分别与下频接流电极相对接的二个D 形金属盒,二盒间的狭缝中产死的周期性变更的电场,使粒子正在通过狭缝时皆能得到加速,二D 形金属盒处于笔直于盒底的匀强磁场中,如图6所示,要删大戴电粒子射出时的动能,则下列道法中精确的是( )A .删大匀强电场间的加速电压B .删大磁场的磁感触强度C .减小狭缝间的距离D .删大D 形金属盒的半径13.如图7所示,通电直导线ab 位于二仄止导线横截里MN 的连线的中垂线上,当仄止导线通以共背等值电流时,以下道法中精确的是()A .ab 顺时针转动B .ab 顺时针转动C .a 端背中,b 端背里转动D .a 端背里,b 端背中转动14.如图8所示,表面细糙的斜里牢固于大天上,并处于目标笔图 5图6图7直纸里背中、磁感触强度为B的匀强磁场中,品量为m、戴电量为+Q的小滑块从斜里顶端由停止下滑.正在滑块下滑的历程中,下列推断精确的是()A.滑块受到的摩揩力没有变B.滑块到大天时的动能与B的大小无关C.滑块受到的洛伦兹力目标笔直斜里指背斜里D.B很大时,滑块最后大概停止于斜里上图8二、挖空题15.如图9是一种利用电磁本理创造的充气泵的结构示企图,其处事本理类似挨面计时器.当电流从电磁铁的接线柱a流进,吸引小磁铁背下疏通,由此可推断:电磁铁的上端为_____极,永磁铁的下端为____极(N或者S).916.里积为2的关合导线环处于磁感触强度为的匀强磁场中,环里与磁场笔直时,脱过导线环的磁通量是;当环里转过90°,与磁场仄止时,脱过导线环的磁通量是_____.磁通量变更了.17.如图10所示,用匀称细细的电阻丝合成仄里三角形框架abc,三边的少度分别为3L、4L、5L,电阻丝每L少度的电阻为r,框架a、c端与一电动势为E、内阻没有计的电源贯串通,笔直于框架仄里有磁感触强图10度为B的匀强磁场,则框架受到的磁场力大小为________,目标是.18.如图11所示,劲度系数为k 的沉量弹簧下端挂有匝数为n 的矩形线框abcd , bc 边少为l ,线框的下半部处正在匀强磁场中,磁感触强度大小为B ,目标与线框仄里笔直,正在图中笔直于纸里背里,线框中通以电流I ,目标如图11所示.启初时线框处于仄稳状态.令磁场反背,磁感触强度的大小仍为B ,线框达到新的仄稳.正在此历程中线框位移的大小Δx =_______,目标________.19.三个速率分歧的共种戴电粒子,如图12所示沿共一目标从图中少圆形天区的匀强磁场上边沿射进,从下边沿飞出时,相对于进射目标的偏偏角分别为90°,60°,30°,它们正在磁场中疏通时间比为.图12三、估计题20.如图13所示,品量为m 的导体棒MN 停止正在火仄导轨上,导轨宽度为L ,已知电源的电动势为E ,内阻为r ,导体棒的电阻为R ,其余部分与交战电阻没有计,磁场目标笔直导体棒斜进与与火仄里的夹角为,磁感触强度为B ,供轨讲对于导体棒的收援力战摩揩力.21.电视机的隐像管中,电子束的偏偏转是用磁偏偏转技能真止的.电子束通过电压为U 的加速电场后,加进一圆形匀强磁场区,如图14所示.磁场目标笔直于圆里.磁场区的圆心为O ,半径为r .当没有加磁场时,电子束将通过O 面挨到屏幕的核心M 面,为了让电子束射到图11图13屏幕边沿的P 面,需要加磁场,使电子束偏偏转一已知角度,此时磁场的磁感触强度B 为多大?22.正在倾角 =30°的斜里上,沿斜里目标牢固一对于仄止的金属导轨,二导轨距离l =0.25m ,接进电动势E =12V 、内阻没有计的电池及滑动变阻器,如图15所示.笔直导轨搁有一根品量m =ab ,它与导轨间的动摩揩果数为=63,所有拆置搁正在磁感触强度B =0.8T 的笔直斜里进与的匀强磁场中.当安排滑动变阻器R 的阻值正在什么范畴内时,可使金属棒停止正在框架上?(设最大静摩揩力等于滑动摩揩力,框架与棒的电阻没有计,g =10m/s 2)23.如图16所示,火仄搁置的二块少直仄止金属板a 、b 相距d =m ,a 、b 间的电场强度为E =×105N/C ,b 板下圆所有空间存留着磁感触强度大小为B =,目标笔直纸里背里的匀强磁场.今有一品量为m =×10-25kg ,电荷量为q =×10-18C 的戴正电的粒子(没有计沉力),从揭近a 板的左端以v 0 =×106m/s 的初速度火仄射进匀强电场,刚刚佳从狭缝P 处脱过b 板而加进匀强磁场,末尾粒子回到b 板的Q 处(图中已绘出).供P 、Q 之间的距离L .24.如图17所示,场强为E 的匀强电场战磁感触强度为B 的匀强磁场相互正接,一个量子以目标与E 、B 皆笔直的速度v 0从A 面射进,量子的电荷量为e ,品量为m ,当量子疏通到C 面时,偏偏离射进目标的距离为d ,则量子正图14 图15图16在C 面的速率为多大?参照问案一、采用题1.C2.A3.BCD4.B5.D6.D7.AB8.BD9.D10.A11.D 12.BD13.C14.C二、挖空题15.S ;N16.0.25 Wb ;0;-0.25 Wb17.r BEL712;笔直ac 斜进与18.k nBIL2;背下19.3∶2∶1三、估计题20.解:波及安培力时的物体的仄稳问题,通过对于通电棒的受力分解,根据共面力仄稳圆程供解.棒的受力分解图如图所示.由关合电路欧姆定律I =rR E +①由安培力公式F =BIL ② 由共面力仄稳条件F sin =F f ③F N +F cos =mg ④整治得F f =r R EBL +θsinF N =mg -r R EBL +θcos21.分解:电子束通过加速电场加速后,笔直加进匀强磁场,正在磁场力效率下爆收偏偏转.洛仑兹力提供所需背心力.解:电子正在磁场中沿圆弧ab 疏通,如图乙所示,圆心为C图17面,半径设为R ,电子加进磁场时的速度为v ,m 、e 分别表示电子的品量战电量,则:eU =21mv 2eBv =mR 2v根据几许关系有:tan 2θ=R r由以上各式可解得:B =emU r 21tan 2θ22.解:金属棒停止正在导轨上时,摩揩力F f 的目标大概沿斜里进与,也大概背下,需分二种情况思量.当变阻器R 与值较大时,I 较小,安培力F 较小,正在金属棒沉力分力mg sin效率下使棒有沿导轨下滑趋势,导轨对于棒的摩揩力沿斜里进与(如图a ).金属棒刚刚佳没有下滑时谦脚仄稳条件:B RE l +mg cos-mg sin =0得 R =)(θμθcos sin -mg BEl=)(63230.5-100.20.25120.8⨯⨯⨯⨯⨯(Ω)图a当变阻器R 与值较小时,I 较大,安培力F 较大,会使金属棒爆收沿导轨上滑趋势.果此,导轨对于棒的摩揩力沿框里背下(如图b ).金属棒刚刚佳没有上滑时谦脚仄稳条件:B RE l -mg cos-mg sin =0得R =)(θμθcos sin +mg BElR =1.6 Ω所以滑动变阻器R ≤R ≤23.解:粒子a 板左端疏通到P 处,由动能定理得:qEd =21mv 2-21mv 2代进有关数据,解得:v =332×106 m/scos=v v 0代进数据得=30º粒子正在磁场中干匀速圆周疏通,圆心为O ,半径为r ,如图.由几许关系得:2L =r sin 30º 又qvB =m r 2v联坐供得L =qBmv代进数据解得L =24.解:要领一 用动能定理供解图b由于洛伦兹力没有干功,电场力干功为eEd,有:eEd故v t要领二用能量守恒供解从A到C有电势能缩小量为-ΔE电=eU AC=eEd动能减少量为ΔE k由能量守恒-ΔE减=ΔE删得-ΔE电=ΔE k∴v t。
高中物理选修3-1第三章:磁场 单元测试(含解析)
高中物理选修3-1第三章:磁场单元测试一、单选题(本大题共10小题)1.如图所示,当导线中通有电流时,小磁针发生偏转.这个实验说明了A. 通电导线周围存在磁场B. 通电导线周围存在电场C. 电流通过导线时产生焦耳热D. 电流越大,产生的磁场越强2.如图所示,金属棒ab、金属导轨和螺线管组成闭合回路,金属棒ab在匀强磁场B中沿导轨向右运动,则A. ab棒不受安培力作用B. ab棒所受安培力的方向向右C. ab棒中感应电流的方向由b到aD. 螺线管产生的磁场,A端为N极3.如图所示,A,B是两个完全相同的导线环,导线环处于磁场中,环面与磁场中心垂直,穿过导线环A,B的磁通量和大小关系是A.B.C.D. 无法确定4.在磁感应强度的定义式中,有关各物理量间的关系,下列说法中正确的是A. B由F、I和L决定B. F由B、I和L决定C. I由B、F和L决定D. L由B、F和I决定5.如图,“L”型导线abc固定并垂直放置在磁感应强度为B的匀强磁场中,,ab长为l,bc长为,导线通入恒定电流I,设导线受到的安培力大小为F,方向与bc夹角为,则A. ,B. ,C. ,D. ,6.如图所示,某空间存在正交的匀强磁场和匀强电场,电场方向水平向右,磁场方向垂直纸面向里,一带电微粒由a点进入电磁场并刚好能沿ab直线向上运动。
下列说法正确的是A. 微粒一定带负电B. 微粒动能一定减小C. 微粒的电势能一定增加D. 微粒的机械能不变7.英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究,于1922年荣获了诺贝尔化学奖.若一束粒子不计重力由左端射入质谱仪后的运动轨迹如图所示,则下列说法中不正确的是A. 该束粒子带正电B. 速度选择器的上极板带正电C. 在磁场中运动半径越大的粒子,质量越大D. 在磁场中运动半径越大的粒子,比荷越小8.在匀强磁场中固定一根与磁场方向垂直的通电直导线,其中通有向纸面外的恒定电流,匀强磁场的磁感应强度为1T,以直导线为中心作一个圆,圆周上a处的磁感应强度恰好为零,则下述说法对的是A. b处磁感应强度为2T,方向水平向右B. c处磁感应强度也为零C. d处磁感应强度为,方向与匀强磁场方向成角D. c处磁感应强度为2T,方向水平向左9.如图所示,一个质量为m、带正电荷量为q的小带电体处于可移动的匀强磁场中,磁场的方向垂直纸面向里,磁感应强度为B,为了使它对水平绝缘面刚好无压力,应该A. 使磁感应强度B的数值增大B. 使磁场以速率向上移动C. 使磁场以速率向右移动D. 使磁场以速率向左移动10.半径为R的圆形区域内有垂直于纸面向里的匀强磁场;重力不计、电荷量一定的带电粒子以速度v正对着圆心O射入磁场,若粒子射入、射出磁场点间的距离为R,则粒子在磁场中的运动时间为A. B. C. D.二、填空题(本大题共5小题)11.一根长为的导线,用两根细绳悬挂着,当通以如图所示3A的电流时,则导线受到的安培力大小为,安培力的方向为______,则该处的磁感应强度B的大小是______如果该导线的长度和电流都减小一半,则该处的磁感应强度B的大小是______12.在一次实验中,一块霍尔材料制成的薄片宽、长、厚,水平放置在竖直向上的磁感应强度的匀强磁场中,bc方向通有的电流,如图所示,沿宽度产生的横向电压。
人教版高中物理选修3-1第三章磁场单元练习(含答案)
人教版选修3-1 第三章磁场一、单选题1.如图所示的虚线区域内,充满垂直于纸面向里的匀强磁场和竖直向下的匀强电场.一带电粒子a(不计重力)以一定的初速度由左边界的O点射入磁场、电场区域,恰好沿直线由区域右边界的O′(图中未标出)穿出.若撤去该区域内的磁场而保留电场不变,另一个同样的粒子b(不计重力)仍以相同初速度由O点射入,从区域右边界穿出,则粒子b()A.穿出位置一定在O′点下方B.穿出位置一定在O′点上方C.运动时,在电场中的电势能一定减小D.在电场中运动时,动能一定减小2.如图所示,一根长度L的直导体棒中通以大小为I的电流,静止在导轨上,已知垂直于导体棒的匀强磁场的磁感应强度为B,B的方向与竖直方向成θ角.下列说法中正确的是()A.导体棒受到磁场力大小为BLI s inθB.导体棒对轨道压力大小为mg+BLI s inθC.导体棒受到导轨摩擦力为D.导体棒受到导轨摩擦力BLI cosθ3.下列关于磁场的说法中正确的是()A.磁体周围的磁场看不见、摸不着,所以磁场不是客观存在的B.将小磁针放在磁体附近,小磁针会发生偏转是因为受到磁场力的作用C.把磁体放在真空中,磁场就消失了D.当磁体周围撒上铁屑时才能形成磁场,不撒铁屑磁场就消失4.如图所示,带负电的金属圆盘绕轴OO′以角速度ω匀速旋转,在盘左侧轴线上的小磁针最后平衡的位置是()A. N极竖直向上B. N极竖直向下C. N极沿轴线向右D. N极沿轴线向左5.如图所示,一根通电直导线置于水平向右的匀强磁场中,电流方向垂直于纸面向里,该导线所受安培力大小为F.将导线长度减少为原来的一半时,导线受到的安培力为()A.B.C.FD. 2F6.质谱仪主要由加速电场和偏转磁场组成,其原理图如图.设想有一个静止的带电粒子P(不计重力),经电压为U的电场加速后,垂直进入磁感应强度为B的匀强磁场中,最后打到底片上的D 点,设OD=x,则图中能正确反映x2与U之间函数关系的是()A.B.C.D.7.如图所示,通电螺线管周围能自由转动的小磁针a、b、c、d已静止,N极指向正确的是()A.小磁针aB.小磁针bC.小磁针cD.小磁针d8.如图,一个带负电的物体从绝缘粗糙斜面顶端滑到底端时的速度为v,若加上一个垂直纸面向外的磁场,则滑到底端时()A.v变小B.v变大C.v不变D.不能确定v的变化9.关于磁场对通电直导线作用力的大小,下列说法中正确的是()A.通电直导线跟磁场方向平行时作用力最小,但不为零B.通电直导线跟磁场方向垂直时作用力最大C.作用力的大小跟导线与磁场方向的夹角大小无关D.通电直导线跟磁场方向不垂直时肯定无作用力10.如图所示,两根垂直纸面平行放置的直导线a和b,通有等值电流.在纸面上距a、b等远处有一点P,若P点合磁感应强度B的方向水平向左,则导线a、b中的电流方向是()A.a中向纸里,b中向纸外B.a中向纸外,b中向纸里C.a、b中均向纸外D.a、b中均向纸里二、多选题11.(多选)如图所示的xOy平面内,存在正交的匀强磁场和匀强电场,匀强磁场的磁感应强度大小为B,方向垂直xOy平面向里,匀强电场大小为E,方向沿y轴正方向.将一质量为m、带电量为q的粒子从O点由静止释放,粒子的运动曲线如图所示,运动周期为T,P点距x轴的距离为粒子运动过程中距x轴最大距离的一半,粒子的重力忽略不计.以下说法正确的是()A.粒子带正电B.粒子运动到最低点时,粒子所受电场力与洛伦兹力大小相等C.粒子由P点运动到与之等高的Q点所用时间为D.粒子在运动过程中,距x轴的最大距离为12.(多选)如图所示,一束正离子先后通过正交电场磁场区域Ⅰ和匀强磁场区域Ⅱ,如果这束正离子流在区域Ⅰ中不偏转,进入区域Ⅱ后偏转半径又相同,则说明这些正离子具有相同的()A.电荷B.质量C.速度D.比荷13.(多选)安培的分子环流假设,可用来解释()A.两通电导体间有相互作用的原因B.通电线圈产生磁场的原因C.永久磁铁产生磁场的原因D.铁质类物体被磁化而具有磁性的原因三、填空题14.在磁感应强度B=0.8 T的匀强磁场中,一根与磁场方向垂直放置、长度L=0.2 m的通电导线中通有I=0.4 A的电流,则导线所受磁场力大小为________;若将导线转过90°与磁场方向平行时,导线所受磁场力为________,此时磁场的磁感应强度为________.15.一矩形线圈面积S=10-2m2,它和匀强磁场方向之间的夹角θ1=30°,穿过线圈的磁通量Ф=1×10-3Wb,则磁场的磁感应强度B=______________;若线圈以一条边为轴转180°,则穿过线圈的磁通量的变化量为____________;若线圈平面和磁场方向之间的夹角变为θ2=0°,则Ф0=________________.16.边长为a的正方形线圈,放在磁感应强度为B的匀强磁场中,如图所示.求出下列四种情况下,穿过线圈的磁通量.17.在两平行金属板间,有如图所示的互相正交的匀强电场和匀强磁场.α粒子以速度v0从两板的正中央垂直于电场方向和磁场方向射入时,恰好能沿直线匀速通过.供下列各小题选择的答案有:A.不偏转 B.向上偏转C.向下偏转 D.向纸内或纸外偏转(1)若质子以速度v0从两板的正中央垂直于电场方向和磁场方向射入时,质子将________.(2)若电子以速度v0从两板的正中央垂直于电场方向和磁场方向射入时,电子将________.(3)若质子以大于v0的速度,沿垂直于电场方向和磁场方向从两板正中央射入,质子将________.(4)若增大匀强磁场的磁感应强度,其他条件不变,电子以速度v0沿垂直于电场和磁场的方向,从两极正中央射入时,电子将________.18.如图所示,一个质量为m带正电的带电体电荷量为q,紧贴着水平绝缘板的下表面滑动,滑动方向与垂直纸面向里的匀强磁场B垂直,则能沿绝缘面水平滑动的速度方向________,大小应不小于________,若从速度v0开始运动,则它沿绝缘面运动的过程中,克服摩擦力做功为________.四、实验题19.霍尔效应是电磁基本现象之一,近期我国科学家在该领域的实验研究上取得了突破性进展.如图甲所示,在一矩形半导体薄片的P、Q间通入电流I,同时外加与薄片垂直的磁场B,在M、N 间出现电压U H,这种现象称为霍尔效应,U H称为霍尔电压,且满足U H=k,式中d为薄片的厚度,k为霍尔系数.某同学通过实验来测定该半导体薄片的霍尔系数.(1)若该半导体材料是空穴(可视为带正电粒子)导电,电流与磁场方向如图甲所示,该同学用电压表测量U H时,应将电压表的“+”接线柱与________(填“M”或“N”)端通过导线相连.(2)已知薄片厚度d=0.40 mm,该同学保持磁感应强度B=0.10 T不变,改变电流I的大小,测量相应的U H值,记录数据如下表所示.根据表中数据在图乙中画出U H-I图线,利用图线求出该材料的霍尔系数为________×10-3V·m·A-1·T-1(保留2位有效数字).(3)该同学查阅资料发现,使半导体薄片中的电流反向再次测量,取两个方向测量的平均值,可以减小霍尔系数的测量误差,为此该同学设计了如图丙所示的测量电路,S1、S2均为单刀双掷开关,虚线框内为半导体薄片(未画出).为使电流从Q端流入,P端流出,应将S1掷向________(填“a”或“b”),S2掷向________(填“c”或“d”).为了保证测量安全,该同学改进了测量电路,将一合适的定值电阻串联在电路中.在保持其它连接不变的情况下,该定值电阻应串联在相邻器件____和____(填器件代号)之间.20.1879年美国物理学家霍尔在研究载流导体在磁场中受力情况时,发现了一种新的电磁效应:将导体置于磁场中,并沿垂直磁场方向通入电流,则在导体中垂直于电流和磁场的方向会产生一个横向电势差,这种现象后来被称为霍尔效应,这个横向的电势差称为霍尔电势差.(1)如图甲所示,某长方体导体abcd-a′b′c′d′的高度为h、宽度为l,其中的载流子为自由电子,自由电子电荷量为e,导体处在与abb′a′面垂直的匀强磁场中,磁场的磁感应强度为B0.在导体中通有垂直于bcc′b′面的恒定电流,若测得通过导体的恒定电流为I,横向霍尔电势差为U H,此导体中单位体积内自由电子的个数为________.(2)对于某种确定的导体材料,其单位体积内的载流子数目n和载流子所带电荷量q均为定值,人们将H=定义为该导体材料的霍尔系数.利用霍尔系数H已知的材料可以制成测量磁感应强度的探头,有些探头的体积很小,其正对横截面(相当于图甲中的abb′a′面)的面积可以在0.1 cm2以下,因此可以用来较精确地测量空间某一位置的磁感应强度.如图乙所示为一种利用霍尔效应测磁感应强度的仪器,其中探头装在探杆的前端,且使探头的正对横截面与探杆垂直.这种仪器既可以控制通过探头的恒定电流的大小I,又可以监测探头所产生的霍尔电势差U H,并自动计算出探头所测位置磁场的磁感应强度的大小,且显示在仪器的显示窗内.①在利用上述仪器测量磁感应强度的过程中,对控杆的放置方位要求为:______________.②要计算出所测位置磁场的磁感应强度,除了要知道H、I、U H外,还需要知道物理量__________________.推导出用上述物理量表示所测位置磁感应强度大小的表达式:_____________.五、计算题21.如图所示,空间内有方向垂直纸面(竖直面)向里的界匀强磁场区域Ⅰ、Ⅱ,磁感应强度大小未知,区域Ⅰ内有竖直向上的匀强电场,区域Ⅱ内有水平向右的匀强电场,两区城内的电场强度大小相等,现有一质量、电荷量的带正电滑块从区域Ⅰ左侧与边界相距的点以的初速度沿粗糙、绝缘的水平面向右运动,进入区域Ⅰ后,滑块立即在竖直平面内做匀速圆周运动,在区域Ⅰ内运动一段时间后离开磁场落回点.已知滑块与水平面间的动摩擦因数,重力加速度.(1)求匀强电场的电场强度大小和区域Ⅰ中磁场的磁感应强度大小;(2)求滑块从点出发到再次落回点所经历的时间(可用分数表示,圆周率用字母π表示);(3)若滑块在点以的初速度沿水平面向右运动,当滑块进入区域Ⅱ后恰好能做匀速直线运动,求有界磁场区域Ⅰ的宽度及区域Ⅱ内磁场的磁感应强度大小.(可用分数表示).22.如图所示,ab、cd为两根相距 2 m的平行金属导轨,水平放置在竖直向下的匀强磁场中,一根质量为 3.6 kg金属棒,当通以 5 A的电流时,金属棒沿导轨做匀速运动;当金属棒中电流增加到8 A时,金属棒能获得 2 m/s2的加速度,求匀强磁场的磁感应强度的大小.23.如图所示,通电导线L垂直放于匀强磁场(各点的磁感应强度大小和方向均相同)中,导线长8m,磁感应强度B的值为 2 T,导线所受的力为32 N,求导线中电流的大小.答案解析1.【答案】C【解析】a粒子要在电场、磁场的复合场区内做直线运动,则该粒子一定做匀速直线运动,故对粒子a有:Bqv=Eq即只要满足E=Bv,无论粒子带正电还是负电,都可以沿直线穿出复合场区,当撤去磁场只保留电场时,粒子b由于电性不确定,故无法判断是从O′点的上方还是下方穿出,故A、B错误;粒子b在穿过电场区的过程中必然受到电场力的作用而做类平抛运动,电场力做正功,其电势能减小,动能增大,故C项正确,D项错误.2.【答案】D【解析】根据左手定则可得导体棒受力分析如图所示.因为B与I垂直,故导体棒受到磁场力大小为,故A错误;根据共点力平衡规律得:,得导体棒对轨道的压力大小为,故B错误;由题意知导体棒受到的是静摩擦力,由平衡条件可得:,故C错误,D正确.3.【答案】B【解析】4.【答案】C【解析】等效电流的方向与转动方向相反,由安培定则知轴线上的磁场方向向右,所以小磁针N 极受力向右,故C正确.5.【答案】B【解析】电流与磁场垂直,安培力:F=BIL当导线长度减少为原来的一半时,导线受到的安培力为:F′=BI·联立解得:F′=.6.【答案】A【解析】根据动能定理qU=mv2得,v=粒子在磁场中偏转洛伦兹力提供向心力qvB=m,则R=.x=2R=.知x2∝U.故A正确,B、C、D错误.7.【答案】C【解析】根据安培定则,判断出通电螺线管左边为N,右边为S,则静止时小磁针N极指向磁场方向,所以图中正确的只有小磁针c.8.【答案】A【解析】根据左手定则,带负电的物体沿斜面下滑时受到垂直斜面向下的洛伦兹力,所以物体与斜面间的摩擦力增大,从而使物体滑到斜面底端时速度变小,故A正确.9.【答案】B【解析】由于安培力F=BIL sinθ,θ为导线和磁场的夹角,当导线的方向与磁场的方向平行时,所受安培力为0;当导线的方向与磁场方向垂直时,安培力最大.10.【答案】A【解析】若a中向纸里,b中向纸外,根据安培定则判断可知:a在P处产生的磁场Ba方向垂直于aP连线向下,如图所示.b在P处产生的磁场Bb方向垂直于bP连线向上,如图所示,根据平行四边形定则进行合成,则得P点的磁感应强度方向水平向左.符合题意.故A正确.若a中向纸外,b中向纸里,同理可知,P点的磁感应强度方向水平向右.故B错误.若a、b中均向纸外,同理可知,P点的磁感应强度方向竖直向上.故C错误.若a、b中均向纸里,同理可知,P点的磁感应强度方向竖直向下.故D错误.11.【答案】AC【解析】粒子由静止开始运动,故开始时电场力向下,故粒子带正电,故A正确;粒子运动到最低点时,合力向上,电场力向下,合力提供向心力,故洛伦兹力大于电场力,故B错误;粒子的初速度为零,将初速度沿着水平方向分解为水平向左和水平向右的两个相等分速度v1和v2,大小均为v,向右的分速度v2,对应的洛伦兹力与电场力平衡,故:qv2B=qE①向左的分速度v1,做逆时针的匀速圆周运动,根据牛顿第二定律,有:qv1B=m②其中:v1=v2=v③联立①②③解得:R=T==粒子由P点运动到与之等高的Q点所用时间为:t=·T=粒子在运动过程中,距x轴的最大距离为:ym=2R=故C正确,D错误.12.【答案】CD【解析】离子在区域Ⅰ内不偏转,则有qvB=qE,v=,说明离子有相同速度,C对;在区域Ⅱ内半径相同,由r=知,离子有相同的比荷,D对;至于离子的电荷与质量是否相等,由题意无法确定,故A、B错.13.【答案】CD【解析】两通电导体有相互作用,是通过磁体之间的磁场的作用产生的,故A错误;通电线圈产生磁场的原因是电流的周围存在磁场,与分子电流无关,故B错误;安培提出的分子环形电流假说,解释了为什么磁体具有磁性,说明了磁现象产生的本质,故C正确;安培认为,在原子、分子或分子团等物质微粒内部,存在着一种环形电流——分子电流,分子电流使每个物质微粒都形成一个微小的磁体,未被磁化的物体,分子电流的方向非常紊乱,对外不显磁性;磁化时,分子电流的方向大致相同,于是对外界显出显示出磁性,故D正确.14.【答案】6.4×10-2N00.8 T【解析】当磁感应强度B与电流I垂直放置时,由公式B=可知F=BIL=0.8×0.4×0.2 N=6.4×10-2N当导线放置方向与磁感应强度的方向平行时,受到的磁场力的大小为零,磁场中某点的磁感应强度的大小和是否放置通电导线以及放置的方向无关,B=0.8 T.15.【答案】0.2 T2×10-3Wb0【解析】线圈的磁通量Ф=B·S⊥=BS sin 30°,所以B===0.2 T若线圈以一条边为轴转180°,则穿过线圈的磁通量的变化量ΔФ=Ф-Ф′=1×10-3Wb-(-1×10-3)Wb=2×10-3Wb线圈平面和磁场方向之间的夹角变为0°,则Ф0=0.16.【答案】0Ba20.5Ba2【解析】由图1可知,线圈与磁场的方向平行,根据可知,穿过线圈的磁通量等于0;由图2可知,线圈与磁场垂直,根据可知,穿过线圈的磁通量为;由图3可知,线圈与磁场之间的夹角是30°,根据可知,穿过线圈的磁通量为;由图4可知,线圈与磁场之间的夹角额60°,根据可知,穿过线圈的磁通量为.17.【答案】(1)A(2)A(3)B(4)C【解析】设带电粒子的质量为m,带电荷量为q,匀强电场的电场强度为E,匀强磁场的磁感应强度为B.带电粒子以速度v0垂直射入互相正交的匀强电场和匀强磁场中时,若粒子带正电荷,则所受电场力方向向下,大小为qE;所受磁场力方向向上,大小为Bqv0.沿直线匀速通过时,显然有Bqv0=qE,v0=,即沿直线匀速通过时,带电粒子的速度与其质量、电荷量无关.如果粒子带负电荷,电场力方向向上,磁场力方向向下,上述结论仍然成立.所以,(1)(2)两小题应选 A.若质子以大于v0的速度射入两板之间,由于磁场力F=Bqv,磁场力将大于电场力,质子带正电荷,将向上偏转,第(3)小题应选 B.磁场的磁感应强度B增大时,电子射入的其他条件不变,所受磁场力F =Bqv0也增大,电子带负电荷,所受磁场力方向向下,将向下偏转,所以第(4)小题应选择 C.18.【答案】水平向右,,m[v-()2]【解析】19.【答案】(1)M(2)如图所示 1.5(1.4或 1.6)(3)b c S1E(或S2E)【解析】(1)根据左手定则得,正电荷向M端偏转,所以应将电压表的“+”接线柱与M端通过导线相连.(2)U H—I图线如图所示.根据U H=k知,图线的斜率为k=k=0.375,解得霍尔系数k=1.5×10-3V·m·A-1·T-1.(3)为使电流从Q端流入,P端流出,应将S1掷向b,S2掷向c,为了保护电路,定值电阻应串联在S1和E(或S2和E)之间.20.【答案】(1)(2)①应调整探杆的放置位置(或调整探头的方位),使霍尔电势差达到最大(或使探杆与磁场方向平行;使探头的正对横截面与磁场方向垂直;abb′a′面与磁场方向垂直)②探头沿磁场方向的宽度lB=【解析】(1)设单位体积内的自由电子数为n,自由电子定向移动的速率为v,则有I=nehlv当形成恒定电流时,自由电子所受电场力与洛伦兹力相等,因此有evB0=e解得n=.(2)①应调整探杆的放置方位(或调整探头的方位),使霍尔电势差达到最大(或使探杆与磁场方向平行;探头的正对横截面与磁场方向垂直;abb′a′面与磁场方向垂直).②设探头中的载流子所带电荷量为q,根据上述分析可知,探头处于磁感应强度为B的磁场中,当通有恒定电流I,产生最大稳定霍尔电压U H 时,有qvB=q又因I=nqhlv和H=联立可解得B=所以,还需要知道探头沿磁场方向的宽度l.21.【答案】(1)(2)(3)【解析】(1)滑块在区域Ⅰ内做匀速圆周运动时,重力与电场力平衡,则有:.解得:滑块在A、N间运动时,由牛顿第二定律可得:由运动公式可得:代入数据得:平抛运动过程满足:做圆周运动满足联立方程求解得:.(2)滑块在A、N间的时间:在磁场中做匀速圆周运动的时间:平抛运动的时间:总时间为:。
人教版高中物理选修3-1 第三章 磁场 测试含答(详细解析)
绝密★启用前人教版高中物理选修3-1 第三章磁场测试本试卷分第Ⅰ卷和第Ⅱ卷两部分,共100分第Ⅰ卷一、单选题(共15小题,每小题4.0分,共60分)1.如图所示,四边形的通电闭合线框abcd处在垂直线框平面的匀强磁场中,它受到磁场力的合力()A.竖直向上B.方向垂直于ad斜向上C.方向垂直于bc斜向上D.为零2.如图所示,金属棒MN两端由等长的轻质细线水平悬挂,处于竖直向上的匀强磁场中,棒中通以由M向N的电流,平衡时两悬线与竖直方向夹角均为θ,如果仅改变下列某一个条件,θ角的相应变化情况是()A.棒中的电流变大,θ角变大B.两悬线等长变短,θ角变小C.金属棒质量变大,θ角变大D.磁感应强度变大,θ角变小3.如图是电磁铁工作原理的示意图,由线圈、电源、开关和滑动变阻器等器材组成,P为滑动变阻器的滑片.闭合S,铁钉被吸附起来.下列分析正确的是()A.增加线圈匝数,被吸附的铁钉减少B.调换电源正负极,铁钉不能被吸附C.P向a端移动,被吸附的铁钉增多D.P向b端移动,被吸附的铁钉增多4.如图所示,A为一水平放置的橡胶盘,带有大量均匀分布的负电荷,在圆盘正上方水平放置一通电直导线,电流方向如图,当圆盘沿图中所示方向高速绕中心轴OO′转动时,通电直导线所受磁场力的方向是()A.竖直向上B.竖直向下C.水平向里D.水平向外5.关于磁感线的描述,下列哪些是正确的()A.磁感线从磁体的N极出发到磁体的S极终止B.自由转动的小磁针放在通电螺线管内部,其N极指向螺线管的南极C.磁感线上每一点的切线方向就是该点的磁场方向D.通电直导线的磁感线分布是以导线上任意点为圆心垂直于导线的多组等间距同心圆6.如图所示,在水平直导线正下方,放一个可以自由转动的小磁针. 现给直导线通以向右的恒定电流,不计其他磁场的影响,则()A.小磁针保持不动B.小磁针的N将向下转动C.小磁针的N极将垂直于纸面向里转动D.小磁针的N极将垂直于纸面向外转动7.运动电荷在磁场中受到洛伦兹力的作用,运动方向会发生偏转,这一点对地球上的生命来说有十分重要的意义.从太阳和其他星体发射出的高能粒子流,称为宇宙射线,在射向地球时,由于地磁场的存在,改变了带电粒子的运动方向,对地球起到了保护作用.如图所示为地磁场对宇宙射线作用的示意图.现有来自宇宙的一束质子流,以与地球表而垂直的方向射向赤道上空的某一点,则这束质子在进入地球周围的空间将()A.竖直向下沿直线射向地面B.向东偏转C.向西偏转D.向北偏转8.一根通有电流强度为I的直铜棒MN,用软导线挂在磁感应强度为B的匀强磁场中,磁场方向、电流方向如图所示,此时悬线中的张力大于零而小于直铜棒的重力.下列哪些情况下,悬线中的张力可能等于零()A.不改变电流方向,适当减小电流的大小B.不改变电流方向,适当增加电流的大小C.不改变电流方向,适当减小磁感应强度BD.使原来的电流反向,适当减小磁感应强度B9.利用质谱仪可以分析同位素,如图所示,电荷量均为q的同位素碘131和碘127质量分别为m1和m2,从容器A下方的小孔S1进入电势差为U的电场,初速度忽略不计,经电场加速后从S2射出,垂直进入磁感应强度为B的匀强磁场中,最后打到照相底片D上.则照相底片上碘131和碘127与S2之间的距离之比为()A.B.C.D.10.如图所示,一足够长的直角绝缘粗糙斜面静止放置在水平地面上,一质量为m的物体从斜面顶端由静止开始下滑.现给物体带上一定量的正电荷,且保证物体所带电荷量保持不变,在空间中加入垂直纸面向里的匀强磁场,且磁感应强度B随时间逐渐增大,物体在斜面上下滑的过程中,斜面相对地面一直保持静止,则下列说法中正确的是()A.物体一直沿斜面向下做加速运动B.斜面与地面间的静摩擦力始终保持不变C.斜面相对地面一直有水平向右的运动趋势D.地面对斜面的静摩擦力方向先水平向左后水平向右11.如图所示,无限长导线,均通以恒定电流I.直线部分和坐标轴接近重合,弯曲部分是以坐标原点O为圆心的相同半径的一段圆弧,已知直线部分在原点O处不形成磁场,则选项图中O处磁感应强度和题图中O处磁感应强度相同的是()A.B.C.D.12.如图所示,平行板电容器内存在匀强电场,电容器下极板下方区域存在一定宽度的匀强磁场.质量相等的一价和三价正离子从电容器上极板进入电场(初速度可忽略不计).经电场加速后,穿过下极板进入匀强磁场区域,已知一价正离子从磁场边界射出时速度方向偏转了30°,则一价正离子和三价正离子在磁场中运动的半径之比及速度方向偏转的角度之比分别为()A.∶11∶2B. 3∶11∶2C. 1∶1∶3D. 2∶31∶13.一直导线中通以恒定电流置于匀强磁场中,关于直导线中的电流方向、磁场方向和直导线所受安培力方向三者间的关系,下列说法正确的是()A.当安培力和电流方向一定时,磁场方向就一定B.当安培力和磁场方向一定时,电流方向就一定C.当磁场方向和电流方向一定时,安培力方向就一定D.电流方向、磁场方向、安培力方向三者必定两两垂直14.在国际单位制中,“安培”的定义是:截面可忽略的两根相距1 m的无限长平行直导线内通以等量恒定电流时,若导线间相互作用力在每米长度上为2×10-7N,则每根导线中的电流为I“安培”,由此可知,在距离通以1 A电流的无限长直导线1 m处的磁感应强度的大小为()A. 1 TB. 2×10-7TC. 1×10-7TD. 4×10-7T15.王爷爷退休后迷上了信鸽比赛,他饲养的信鸽小雪通体雪白,血统优秀,多次在“放飞—返回”比赛中获第一名.不知道让多少人羡慕!王爷爷也很得意,为奖励小雪,王爷爷给它戴上一个非常漂亮的磁性头套.这样做对小雪在比赛中将()A.不会影响它的导航B.不利于它的导航C.有助于它的导航D.不能确定是否会最影响它的导航第Ⅱ卷二、实验题(共1小题,每小题10.0分,共10分)16.霍尔元件可以用来检测磁场及其变化.图甲为使用霍尔元件测量通电直导线产生磁场的装置示意图.由于磁芯的作用,霍尔元件所处区域磁场可看作匀强磁场,直导线通有垂直纸面向里的电流,测量原理如图乙所示,霍尔元件前、后、左、右表面有四个接线柱,通过四个接线柱可以把霍尔元件接入电路,所用器材已在图中给出,部分电路已经连接好.(1)制造霍尔元件的半导体参与导电的自由电荷带负电,电流从乙图中霍尔元件左侧流入,右侧流出,霍尔元件________(填“前表面”或“后表面”)电势高;(2)在图乙中画线连接成实验电路图;(3)已知霍尔元件单位体积内自由电荷数为n,每个自由电荷的电荷量为e,霍尔元件的厚度为h,为测量霍尔元件所处区域的磁感应强度B,还必须测量的物理量有________(写出具体的物理量名称及其符号),计算式B=________.三、计算题(共3小题,每小题10.0分,共30分)17.如图所示, 匀强磁场的磁感应强度方向竖直向上,一倾角为α=的光滑斜面上,静止一根长为L=1 m,重G=3 N,通有电流I=3 A的金属棒.求:(1)匀强磁场的磁感应强度大小;(2)导体棒对斜面的压力大小.18.如图所示,两根倾斜直金属导轨MN、PQ平行放置,它们所构成的轨道平面与水平面之间的夹角θ=37°,两轨道之间的距离L=0.50 m.一根质量m=0.20 kg的均匀直金属杆ab放在两导轨上,并与导轨垂直,且接触良好,整套装置处于与ab棒垂直的匀强磁场中.在导轨的上端接有电动势E=36 V、内阻r=1.6 Ω的直流电源和电阻箱R.已知导轨与金属杆的电阻均可忽略不计,sin 37°=0.60,cos 37°=0.80,重力加速度g=10 m/s2.(1)若金属杆ab和导轨之间的摩擦可忽略不计,当电阻箱接入电路中的电阻R1=2.0 Ω时,金属杆ab静止在轨道上.①如果磁场方向竖直向下,求满足条件的磁感应强度的大小;②如果磁场的方向可以随意调整,求满足条件的磁感应强度的最小值及方向;(2)如果金属杆ab和导轨之间的摩擦不可忽略,整套装置处于垂直于轨道平面斜向下、磁感应强度大小B=0.40 T的匀强磁场中,当电阻箱接入电路中的电阻值R2=3.4 Ω时,金属杆ab仍保持静止,求此时金属杆ab受到的摩擦力F f大小及方向.19.如图所示,在直角坐标系的原点O处有一放射源,向四周均匀发射速度大小相等、方向都平行于纸面的带电粒子.在放射源右边有一很薄的挡板,挡板与xOy平面交线的两端M、N与原点O 正好构成等腰直角三角形.已知带电粒子的质量为m,带电量为q,速度为,MN的长度为L.(不计带电粒子的重力)(1)若在y轴右侧加一平行于x轴的匀强电场,要使y轴右侧所有运动的粒子都能打到挡板MN 上,则电场强度E0的最小值为多大?在电场强度为E0时,打到板上的粒子动能为多大?(2)若在整个空间加一方向垂直纸面向里的匀强磁场,要使板右侧的MN连线上都有粒子打到,磁场的磁感应强度不能超过多少?(用m、、q、L表示)若满足此条件,放射源O向外发射出的所有带电粒子中有几分之几能打在板的左边?答案解析1.【答案】D【解析】若通以逆时针方向的电流,根据左手定则可知:各边所受的安培力如图所示:由公式F=BIL得出各边的安培力的大小,从而得出安培力大小与长度成正比,因而两直角边的安培力与斜边的安培力等值反向.所以线圈所受磁场力的合力为零.故D正确,A、B、C错误.2.【答案】A【解析】导体棒受力如图所示,A、棒中电流I变大,θ角变大,故A正确;B、两悬线等长变短,θ角不变,故B错误;C、金属棒质量变大,θ角变小,故C错误;D、磁感应强度变大,θ角变大,故D错误;故选A.3.【答案】C【解析】当增加线圈的匝数时,导致线圈的磁场增加,则被吸附的铁钉增多,故A错误;当调换电源正负极,导致线圈的磁性方向相反,但仍有磁性,因此铁钉仍能被吸附,故B错误;当P向a 端移动,导致电路中电流增大,那么被吸附的铁钉增多,若P向b端移动,电路中电流减小,则被吸附的铁钉减少,故C正确,D错误.4.【答案】C【解析】橡胶盘带负电荷转动后产生环形电流,由左手定则可以确定导线受力方向为水平向里.5.【答案】C【解析】磁感线在磁体的内部从S极指向N极,在磁体的外部从N极指向S极,A错误;在磁体内部的小磁针的N极指向磁体的N极,B错误;磁感线上每一点的切线方向就是该点的磁场方向,C正确;通电直导线的磁感线分布是以导线上任意点为圆心垂直于导线的多组不等间距同心圆,D错误.6.【答案】C【解析】由安培定则知,通电直导线在下方产生的磁场方向垂直纸面向里,而磁场方向即小磁针静止时N极指向,故小磁针N极会垂直纸面向里转动,选项C正确,其余错误.7.【答案】B【解析】质子流的方向从上而下射向地球表面,地磁场方向在赤道的上空从南指向北,根据左手定则,洛伦兹力的方向向东,所以质子向东偏转,故B正确,A、C、D错误.8.【答案】B【解析】铜棒开始受重力、向上的安培力、软导线的拉力处于平衡.不改变电流方向,适当减小电流的大小,根据F=BIL知,安培力减小,则悬线的张力变大.故A 错误.不改变电流方向,适当增加电流的大小,根据F=BIL知,安培力增大,则悬线的张力会变为零.故B正确.不改变电流的方向,适当减小磁感应强度,根据F=BIL知,安培力减小,悬线的张力变大.故C错误.使原来电流反向,安培力反向,则拉力增大.故D错误.9.【答案】C【解析】由洛伦兹力提供向心力,粒子在磁场中做匀速圆周运动的轨道半径为R,则有:Bqv=m即由此可得R=它们的距离之比为,故C正确,ABD错误.10.【答案】C【解析】物体带正电,因下滑产生速度,根据左手定则可知受到洛伦兹力垂直斜面向下,导致压力增大,小物块受到的摩擦力增大,则当滑动摩擦力等于重力的下滑分力后,随磁感应强度的增大,洛伦兹力增大,则物体做减速运动,故A错误;以物块和斜面组成的整体为研究对象,由于开始时物块沿斜面向下做加速运动,所以可知,整体沿水平方向必定受到地面向左的摩擦力,而由A的分析可知,物块速度增大时受到的洛伦兹力增大,则根据受力分析可知物块受到斜面的支持力增大,受到的摩擦力逐渐增大,所以摩擦力由于支持力的合力一定增大;根据摩擦力与支持力的关系f=μF N可知,摩擦力与支持力的合力的方向不变.然后根据牛顿第三定律可知,物块对斜面的压力与摩擦力的合力也方向不变,大小随物块速度的增大而增大,以斜面为研究对象,开始时受到竖直向下的重力、地面的竖直向上的支持力、物块对斜面的压力与摩擦力、地面对斜面的摩擦力,物块对斜面的压力与摩擦力的合力方向不变,大小随物块速度的增大而增大,则该力沿水平方向的分量随物块速度的增大而增大,根据沿水平方向受力平衡可知,地面对斜面的摩擦力也一定方向不变,始终向左,大小随物块速度的增大而增大,故B、D错误,C正确.11.【答案】A【解析】由题意可知,题图中O处磁感应强度的大小是其中一段在O点的磁场大小2倍,方向垂直纸面向里;A图中根据右手螺旋定则可知,左上段与右下段的通电导线产生的磁场叠加为零,则剩余的两段通电导线产生的磁场大小是其中一段的在O点磁场的2倍,且方向垂直纸面向里,故A正确;同理,B图中四段通电导线在O点的磁场是其中一段在O点的磁场的4倍,方向是垂直纸面向里,故B错误;由上分析可知,C图中右上段与左下段产生磁场叠加为零,则剩余两段产生磁场大小是其中一段在O点产生磁场的2倍,方向垂直纸面向外,故C错误;与C选项分析相同,D图中四段在O点的磁场是其中一段在O点产生磁场的2倍,方向垂直纸面向外,故D错误.12.【答案】A【解析】离子在电场中加速,根据动能定理得,qU=mv2,在磁场中做匀速圆周运动时:qvB=m,解得:R=,又m1∶m2=1∶1,q1∶q2=1∶3,则R1∶R2=∶1.设磁场区域的宽度为d,离子从磁场边界射出时速度方向偏转的角度为θ,则有sinθ=,因为R1∶R2=∶1,θ1=30°,则有=解得:θ2=60°,则θ1∶θ2=1∶2,故A正确,B、C、D错误.13.【答案】C【解析】根据左手定则可知,安培力方向与磁场和电流组成的平面垂直,即与电流和磁场方向都垂直,那么安培力方向始终垂直于通电直导线与磁场所决定的平面,故A、B、D错误,C正确.14.【答案】B【解析】由题知:将其中一根导线看作场源电流,另一根看作是电流元,电流元的电流为1 A,长度为L=1 m,所受磁场力大小为F=2×10-7N,则在距离通以1 A电流的无限长直导线1 m处的磁感应强度的大小为B==2×10-7T.15.【答案】B【解析】鸽子体内有某种磁性物质,它能借助地磁场辨别方向,由题意知,给信鸽戴上一个非常漂亮的磁性头套,由此可见,小磁铁产生的磁场干扰了信鸽的飞行方向,从而不能辨别方向..故B正确,A、C、D错误.16.【答案】(1)前表面(2)如解析图所示(3)电压表读数U,电流表读数I【解析】(1)磁场由通电直导线产生,根据安培定则,霍尔元件处的磁场方向向下;霍尔元件内的电流向右,根据左手定则,安培力向内,载流子是负电荷,故后表面带负电,前表面带正电,故前表面电势较高.(2)变阻器控制电流,用电压表测量电压,电路图如图所示:(3)设前、后表面的距离为d,最终电子在电场力和洛伦兹力的作用下处于平衡,有:q=qvB根据电流微观表达式,有:I=neSv=ne(dh)v联立解得:B=故还必须测量的物理量有:电压表读数U,电流表读数I.17.【答案】(1)T(2)6 N【解析】(1)由左手定则知金属棒受水平向右的安培力,对金属棒进行受力分析,运用合成法,如图:由平衡条件得:F安=BIL=G tanα则(2)由上图,根据三角函数关系知:18.【答案】(1)①0.30 T②0.24 T垂直于轨道平面斜向下(2)0.24 N沿轨道平面向下【解析】(1)①设通过金属杆ab的电流为I1,根据闭合电路欧姆定律可知:I1=E/(R1+r)设磁感应强度为B1,由安培定则可知金属杆ab所受安培力沿水平方向,金属杆ab受力如图所示.对金属杆ab,根据共点力平衡条件有:B1I1L=mg tanθ解得:B1==0.30 T②根据共点力平衡条件可知,最小的安培力方向应沿导轨平面向上,金属杆ab受力如图所示.设磁感应强度的最小值为B2,对金属杆ab,根据共点力平衡条件有:B2I1L=mg sinθ解得:B2==0.24 T根据左手定则可判断出,此时磁场的方向应垂直于轨道平面斜向下.(2)设通过金属杆ab的电流为I2,根据闭合电路欧姆定律可知:I2=E/(R2+r)假设金属杆ab受到的摩擦力方向沿轨道平面向下,根据共点力平衡条件有:BI2L=mg sinθ+F f解得:F f=0.24 N结果为正,说明假设成立,摩擦力方向沿轨道平面向下.19.【答案】(1)(2)【解析】(1)由题意知,要使y轴右侧所有运动粒子都能打在MN板上,其临界条件为:沿y轴方向运动的粒子做类平抛运动,且落在M或N点.则MO′=L=①加速度a=②OO′=L=at2③解①②③式得E0=④由动能定理知qE0×L=E k﹣⑤解④⑤式得:E k=(2)由题意知,要使板右侧的MN连线上都有粒子打到,粒子轨迹直径的最小值为MN板的长度L.R0=L=B0=放射源O发射出的粒子中,打在MN板上的粒子的临界径迹如图所示.因为OM=ON,且OM⊥ON所以OO1⊥OO2所以⊥所以放射源O放射出的所有粒子中只有打在MN板的左侧.。
人教版高中物理选修3-1第三章《磁场》检测题(包含答案)
人教版高中物理选修3-1第三章《磁场》检测题(包含答案)1 / 9《磁场》检测题一、单选题1.如图所示为一有界匀强磁场,磁感应强度大小为B ,方向垂直纸面向外,MN 、PQ 为其两个边界,两边界间的距离为L .现有两个带负电的粒子同时从A 点以相同速度沿与PQ 成30°的方向垂直射入磁场,结果两粒子又同时离开磁场.已知两带负电的粒子质量分别为2m 和5m ,电荷量大小均为q ,不计粒子重力及粒子间的相互作用,则粒子射入磁场时的速度为( )AC .2BLq mD .5BLq m 2.方向如图所示的匀强电场(场强为E )和匀强磁场(磁感应强度为B )共存的场区,电子沿垂直电场线和磁感线方向以速度0v 射入场区,则( )A .若0E v B>,电子沿轨迹Ⅰ运动,出场区时速度0v v > B .若0E v B>,电子沿轨迹Ⅱ运动,出场区时速度0v v > C .若0E v B<,电子沿轨迹Ⅰ运动,出场区时速度0v v > D .若0E v B <,电子沿轨迹Ⅱ运动,出场区时速度0v v < 3.如图所示,一个半径为R 的导电圆环与一个轴向对称的发散磁场处处正交,环上各点的磁感应强度B 大小相等,方向均与环面轴线方向成θ角(环面轴线为竖直方向),若导电圆环上通有如图所示的恒定电流I ,则下列说法不正确的是( )A.导电圆环有收缩的趋势 B.导电圆环所受安培力方向竖直向上C.导电圆环所受安培力的大小为2BIR D.导电圆环所受安培力的大小为2πBIR sin θ4.1932年劳伦斯制成了世界上第一台回旋加速器,其原理如图所示,核心部分为两个铜质D 形盒构成,其间留有空隙,将其置于匀强磁场中,两盒分别与高频电源相连,下列说法正确的是()A.粒子被加速后的最大动能随加速电场电压的增大而增大B.粒子由加速器的边缘进入加速器C.电场变化周期由粒子的质量、电荷量和磁感应强度决定D.为使被加速的粒子获得的动能增加为原来的4倍,可只将D形盒的半径增大为原来的4倍5.如图所示,竖直平面内粗糙绝缘细杆(下)与直导线(上)水平平行固定,导线足够长。
人教版高二物理选修3-1第三章《磁场》检测题(含答案)
《磁场》检测题一、单选题1.下列有关物理学史的说法,正确的是( ) A .库仑发现了电流的磁效应 B .法拉第提出了电磁感应定律 C .奥斯特发现了电磁感应现象 D .安培发现了感应电流方向的一般规律2.物理量的决定式揭示了该物理量的大小由什么因素决定。
以下公式不属于决定式的是( ) A .磁场的磁感应强度FB IL= B .导体的电阻L R Sρ= C .导体中的电流U I R=D .点电荷的电场强度2Q E kr = 3.在竖直放置的光滑绝缘圆环中,套有一个带电荷量为-q 、质量为m 的小环,整个装置放在如图所示的正交电磁场中,已知场强大小为mg qE =,当小环从大环顶无初速下滑时,在滑过的角度为何值时,所受洛伦兹力最大( )A .4π B .2π C .34π D .π4.关于电动机,下列说法中正确的是( ) A .电动机将机械能转化为电能的装置B .换向器是使通入线圈内的电流方向发生有规律的变化,从而使线圈能不停地转动C .当电动机内的线圈转到其平面与磁场方向垂直的位置时会停止转动D .直流电动机是利用线圈的转动产生电流的 5.下列说法不符合...物理史实的是( ) A .赫兹首先发现电流能够产生磁场,证实了电和磁存在着相互联系B .安培提出的分子电流假说,揭示了磁现象的电本质C .美国科学家劳伦斯发明了回旋加速器,使人类在获得高能粒子方面迈进了一步D .法国科学家库仑巧妙的利用“库仑扭秤”实验发现了库仑定律6.如图所示,底边BC的等腰直角三角形区域ABC (∠A 为直角)内有垂直纸面向里的匀强磁场,磁感应强度大小为B ,在磁场边界顶点A 有一粒子源,源源不断地向磁场发射各种方向(均平行于纸面)且速度大小不同的带正电的粒子,已知粒子的比荷为k ,则下列关于粒子在磁场中运动的说法正确的是A .粒子不可能从C 点射出B .粒子最长运动时间为kBπC .沿AB 方向入射的粒子运动时间最长 D.粒子最大的运动半径为1)a7.有一金属棒ab ,质量为m ,电阻不计,可在两条轨道上滑动,如图所示,轨道间距为L ,其平面与水平面的夹角为θ,置于垂直于轨道平面向上的匀强磁场中,磁感应强度为B ,金属棒与轨道的最大静摩擦力等于滑动摩擦力,回路中电源电动势为E ,内阻不计(假设金属棒与轨道间动摩擦因数为μ),则下列说法正确的是( )A .若R >sin cos BEL mg mg θμθ+,导体棒不可能静止B .若R <sin cos BELmg mg θμθ+,导体棒不可能静止C .若导体棒静止,则静摩擦力的方向一定沿轨道平面向上D .若导体棒静止,则静摩擦力的方向一定沿轨道平面向下8.如图所示,平行板电容器M 、N 相距为d ,电势差为U ,一质量为m ,电荷量为q带正电荷的微粒,恰能以水平速度v做匀速直线运动通过两板.若把两板距离减半,电势差不变,要使微粒仍能沿水平直线通过电场,可采取的措施为A.把入射速度增大一倍B.把入射速度减半C.再添加一个B=Udv垂直纸面向外的匀强磁场D.再添加一个B=Udv垂直纸面向里的匀强磁场9.有一个可以自由运动的矩形线框的旁边竖直立着一根固定的直导线,导线中通以方向向上的恒定电流I1,线框平面与导线平行,且两边到直导线的距离相等,如图所示,不计重力的作用,当线框中通以图示方向的电流I2时,线框的运动是()A.从上往下看,线框顺时针转动并向导线靠近B.从上往下看,线框逆时针转动并离开导线C.线框朝靠近导线方向平动D.线框朝远离导线方向平动10.下列说法中正确的是()A.检验电荷在某处不受电场力的作用,则该处电场强度不一定为零B.一小段通电导线在某处不受磁场力作用,则该处磁感应强度一定为零C.表征电场中某点电场的强弱,是把一个检验电荷放在该点时受到的电场力与检验电荷本身电荷量的比值D.表征磁场中某点磁场的强弱,是把一小段通电导线放到该点时受到的磁场力与该小段导线长度和电流乘积的比值11.如图所示,在玻璃皿的中心放一个圆柱形电极接电源的负极,沿边缘内壁放另一个圆环形电极接电源的正极做“旋转液体实验”,其中蹄形磁铁两极间正对部分的磁场可视为匀强磁场,磁感应强度大小B =0.2T ,磁铁上方为S 极。
高二物理(人教版)选修3-1第三章磁场 单元测试卷 含答案
高二物理人教版选修3-1第三章磁场单元测试卷一、单选题1.如图所示,在通电螺线管的周围和内部a、b、c、d四个位置分别放置了小磁针,小磁针涂黑的一端是N极.图中正确表示小磁针静止时的位置是A. aB. bC. cD. d2.下列说法中正确的是()A. 通电导线受磁场作用力为零的地方磁感应强度一定为零B. 通电导线在磁感应强度大的地方受磁场作用力一定大C. 磁感应强度等于通电直导线在磁场中所受的安培力与导线中的电流及其长度乘积IL的比值D. 磁感应强度的大小和方向跟放在磁场中的通电导线受磁场作用力的大小和方向无关3.在匀强磁场中固定一根与磁场方向垂直的通电直导线,其中通有向纸面外的恒定电流,匀强磁场的磁感应强度为1T,以直导线为中心作一个圆,圆周上a处的磁感应强度恰好为零,则下述说法对的是A. b处磁感应强度为2T,方向水平向右B. c处磁感应强度也为零C. d处磁感应强度为,方向与匀强磁场方向成角D. c处磁感应强度为2T,方向水平向左4.如图所示,线框平面与匀强磁场方向垂直.现将线框沿垂直磁场方向拉出磁场的过程中,穿过线框磁通量的变化情况是 ( )A. 变小B. 变大C. 不变D. 先变小后变大5.下列图是一根通电直导线在匀强磁场中的四种放置情况,其中通电直导线所受磁场力为零的是()A. B. C. D.6.两条导线互相垂直,如图所示,但相隔一段小距离,其中一条AB是固定的,另一条CD能自由活动,当直流电流按图方向通与两条导线时,导线CD将(从纸外向纸内看)()A. 顺时针方向转动,同时靠近导线ABB. 逆时针方向转动,同时靠近导线ABC. 逆时针方向转动,同时离开导线ABD. 顺时针方向转动,同时离开导线AB7.α粒子为氦原子核,质量约为质子的4倍,与质子电性相同,所带电荷量为质子电量的2倍。
若使质子、α粒子在同一匀强磁场中做匀速圆周运动。
关于它们的半径之比A. 当质子、α粒子的速度大小相等时,半径之比为1:2B. 当质子、α粒子的速度大小相等时,半径之比为2:1C. 当质子,α粒子的动能大小相等时,半径之比为1:2D. 当质子、α粒子的动能大小相等时.半径之比为2:18.我们通常用阴极射线管来研究磁场、电场对运动电荷的作用,如图所示为阴极射线管的示意图。
高中物理选修3-1:第三章 磁场 单元测试(含答案)
高二物理选修3-1:第三章磁场单元测试一、单选题1.下列关于磁场的说法正确的是()A. 地理的北极就是地磁场的北极B. 安培发现了电流的磁效应C. 磁场是客观存在的,但是磁感线是人们假想出来的D. 某点磁场的方向与小磁针静止时S极的指向相同2.如图所示为某条形磁铁磁场的部分磁感线。
则下列说法正确的是A. 该磁场是匀强磁场B. a点的磁感应强度比b点的磁感应强度小C. a点的磁感应强度比b点的磁感应强度大D. a、b两点的磁场方向相反3.下列关于电场强度E、磁感应强度B的叙述正确的是A. 电场中某点的场强大小与放入试探电荷无关B. 电场中某点的场强方向就是检验电荷在该点所受电场力的方向C. 通电导线在磁场中某点不受磁场力作用,则该点的磁感应强度一定为零D. 根据定义式B=F,磁场中某点的磁感应强度B与F成正比,与IL成反比IL4.如图所示,匀强磁场垂直于纸面,磁感应强度为B.边长为a的正方形线框与磁场垂直,且一条对角线与磁场边界重合.则通过线圈平面的磁通量为()A. Ba22B. BaC. Ba2D. 2Ba5.如图所示为电磁轨道炮的工作原理图。
待发射弹体与轨道保持良好接触,并可在两平行轨道之间无摩擦滑动。
电流从一条轨道流入,通过弹体后从另一条轨道流回。
轨道电流可形成在弹体处垂直于轨道平面的磁场(可视为匀强磁场),磁感应强度的大小与电流I成正比。
通电的弹体在安培力的作用下离开轨道,则下列说法正确的是( )A. 弹体向左高速射出B. I为原来的2倍,弹体射出的速度也为原来的4倍C. 弹体的质量为原来的2倍,射出的速度也为原来的2倍D. 轨道长度L为原来的4倍,弹体射出的速度为原来的2倍6.质量和电量都相等的带电粒子M和N,以不同的速率经小孔S垂直进入匀强磁场,运行的半圆轨迹如图中虚线所示,下列表述正确的是( )A. M带负电,N带正电B. M的速率小于N的速率C. 洛伦兹力对M、N做正功D. M的运行时间大于N的运行时间7.如图所示,一电荷量为q的负电荷以速度v射入匀强磁场中.其中电荷不受洛伦兹力的是()A. B.C. D.8.一个用于加速质子的回旋加速器,其核心部分如图所示,D形盒半径为R,垂直D形盒底面的匀强磁场的磁感应强度为B,两盒分别与交流电源相连.下列说法中正确的是()A. 质子被加速后的最大速度随B、R的增大而增大B. 质子被加速后的最大速度随加速电压的增大而增大C. 只要R足够大,质子的速度可以被加速到任意值D. 不需要改变任何量,这个装置也能用于加速α粒子二、多选题9.质谱仪的工作原理示意图如图,它由速度选择器和有边界的偏转磁场构成。
人教版物理选修3-1第三章《磁场》测试试题(含答案)
人教版物理选修3-1第三章《磁场》测试试题(含答案)1 / 9第三章《磁场》测试题一、单选题(每小题只有一个正确答案)1.电场强度是表征电场的力的性质的物理量,在磁场中也存在类似的物理量,它是( )A .磁通量B .磁感应强度C .洛仑兹力D .磁通量变化率2.下列用来定量描述磁场强弱和方向的是( )A .磁感应强度B .磁通量C .安培力D .磁感线3.如图所示,一个可以自由运动的通电线圈套在一条形磁铁正中并与其同轴放置,则线圈将( ).A .不动,扩张趋势B .向左移动,扩张趋势C .向右移动,收缩趋势D .不动,收缩趋势 4.如图,在天花板下用细线悬挂一半径为R 的金属圆环,圆环处于静止状态,圆环一部分处在垂直于环面的磁感应强度大小为B 的水平匀强磁场中,环与磁场边界交点A 、B 与圆心O 连线的夹角为120 ,此时悬线的张力为F .若圆环通电,使悬线的张力刚好为零,则环中电流大小和方向是( )ABCD5.为了降低潜艇噪音,可用电磁推进器替代螺旋桨。
如图为直线通道推进器示意图,推进器内部充满海水,前后表面导电,上下表面绝缘,规格为:a×b×c=0.5m×0.4m×0.3m。
空间内存在由超导线圈产生的匀强磁场,其磁感应强度B=10.0T ,方向竖直向下。
若在推进器前后方向通以电流I=1.0×103A,方向如图。
则下列判断正确的是( )A .推进器对潜艇提供向左的驱动力,大小为5.0×103NB .推进器对潜艇规供向右的驱动为,大小为5.0×103NC .推进器对潜艇提供向左的驱动力,大小为4.0×103ND .推进器对潜艇提供向右的驱动力,大小为4.0×103N6.下列有关磁感线的说法中,正确的是( )A .在磁场中存在着一条一条的磁感线B .磁感线是起于N 极,止于S 极C .磁感线越密集处磁场越强D .磁感线的切线方向就是磁场对电流的作用力的方向7.三个速度大小不同的同种带电粒子(重力不计),沿同一方向从图中长方形区域的匀强磁场上边缘射入,当它们从下边缘飞出时对入射方向的偏角分别为090、060、030,则它们在磁场中运动的时间之比为( )A .1:1:1B .1:2:3C .3:2:1D .238.磁性水雷是用一个可绕轴转动的小磁针来控制起爆电路的,军舰被地磁场磁化后就变成了一个浮动的磁体.当军舰接近磁性水雷时,就会引起水雷的爆炸,其依据是( )A .磁体的吸铁性B .磁极间的相互作用规律C .电荷间的相互作用规律D .磁场对电流的作用原理9.下列说法正确的是( )A .加速度v a t ∆=∆、电流U I R=、电场强度F E q =都用到了比值定义法 B .基本物理量和基本单位共同组成了单位制C .法拉第发现了电流的磁效应,拉开了研究电与磁相互关系的序幕D .1785年法国物理学家库仑利用扭秤实验发现了电荷之间的相互作用规律——库仑定人教版物理选修3-1第三章《磁场》测试试题(含答案)律,并测出了静电力常量k的值10.如图所示,一根条形磁铁穿过一个弹性线圈,将线圈面积拉大,放手后穿过线圈的( )A.磁通量减少且合磁通量向左 B.磁通量增加且合磁通量向左C.磁通量减少且合磁通量向右 D.磁通量增加且合磁通量向右11.如图所示是表示电荷运动方向v、磁感应强度B和电荷所受的洛伦兹力F的相互关系图,四个图均为立体图且B、v、F两两相互垂直,其中正确的是A.B.C.D.12.如图所示,一条形磁铁放在粗糙水平面上,在其N极左上方放有一根长直导线,当导线中通以垂直纸面向里的电流I时,磁铁所受支持力和摩擦力的变化情况,正确的是()A.支持力变大,摩擦力向左 B.支持力变大,摩擦力向右C.支持力变小,摩擦力向左 D.支持力变小,摩擦力向右13.通电矩形线框abcd与长直通电导线MN在同一平面内,如图所示,ab边与MN平行.关于MN的磁场对线框的作用力,下列说法正确的是()A.线框所受的安培力的合力方向为零B.线框所受的安培力的合力方向向左C.线框有两条边所受的安培力方向相同D.线框有两条边所受的安培力大小相等3/ 914.关于磁场,以下说法正确的是()A.电流在磁场中某点不受磁场力作用,则该点的磁感强度一定为零B.磁场中某点的磁感强度,根据公式B=FIL,它跟F,I,L都有关C.磁场中某点的磁感强度的方向垂直于该点的磁场方向D.磁场中任一点的磁感强度等于磁通密度,即垂直于磁感强度方向的单位面积的磁通量15.关于回旋加速器中电场和磁场的作用的叙述,正确的是A.电场和磁场都对带电粒子起加速作用B.电场和磁场是交替地对带电粒子做功的C.只有电场力对带电粒子起加速作用D.同一带电粒子最终获得的最大动能只与交流电压的大小有关二、多选题(每小题至少有两个正确答案)16.如图所示,一长为L的通电直导线MN垂直放置在水平向右的匀强磁场中,磁感应强度大小为B,直导线中的电流方向由N到M,电流强度为I,则通电直导线所受安培力()A.方向垂直纸面向外B.方向垂直纸面向里C.大小为BIL D.大小为B IL17.如图所示是回旋加速器的示意图,其核心部分是两个D形金属盒,分别与高频交流电极连接,两个D形金属盒间的狭缝中形成周期性变化的电场,使粒子在通过狭缝时都能得到加速,两个D形金属盒处于垂直于盒底的匀强磁场中,下列说法中正确的是()A.加速电压越大,粒子最终射出时获得的动能就越大B.粒子射出时的最大动能与加速电压无关,与D形金属盒的半径和磁感应强度有关人教版物理选修3-1第三章《磁场》测试试题(含答案)5 / 9C .若增大加速电压,粒子在金属盒间的加速次数将减少,在回旋加速器中运动的时间将减小D .粒子第518.如图所示,已知一带电小球在光滑绝缘的水平面上从静止开始经电压U 加速后,水平进入互相垂直的匀强电场E 和匀强磁场B 的复合场中(E 、g 和B 已知),小球在此空间的竖直面内做匀速圆周运动,则下列说法正确的是( )A .小球带负电B .小球做匀速圆周运动过程中机械能保持不变C .小球做匀速圆周运动过程中周期2E T Bgπ= D .若电压U 增大,则小球做匀速圆周运动的周期变大19.如图,两平行金属板中有相互垂直的匀强电场和匀强磁场,带正电的粒子(不计粒子的重力)从两板中央垂直电场、磁场入射.它在金属板间运动的轨迹为水平直线,如图中虚线所示.若使粒子飞越金属板间的过程中向上板偏移,可以采取下列的正确措施为 ( )A .使入射速度增大B .使粒子电量增大C .使电场强度增大D .使磁感应强度增大20.一金属条放置在相距为d 的两金属轨道上,如图所示.现让金属条以v 0的初速度从AA ′进入水平轨道,再由CC ′进入半径为r 的竖直圆轨道,金属条到达竖直圆轨道最高点的速度大小为v ,完成圆周运动后,再回到水平轨道上,整个轨道除圆轨道光滑外,其余均粗糙,运动过程中金属条始终与轨道垂直且接触良好.已知由外电路控制、流过金属条的电流大小始终为I ,方向如图中所示,整个轨道处于水平向右的匀强磁场中,磁感应强度为B ,A 、C 间的距离为L ,金属条恰好能完成竖直面内的圆周运动.重力加速度为g ,则由题中信息可以求出()A.金属条的质量B.金属条在磁场中运动时所受的安培力的大小和方向C.金属条运动到DD′时的瞬时速度D.金属条与水平粗糙轨道间的动摩擦因数三、实验题21.如图所示,在“用DIS研究通电螺线管的磁感应强度”的实验中,M,N是通电螺线管轴线上的两点,且这两点到螺线管中心的距离相等。
人教版高中物理选修3-1第三章磁场单元练习(包含答案)
人教版选修 3-1 第三章 磁场一、单项选择题1.以下图的虚线地区内,充满垂直于纸面向里的匀强磁场和竖直向下的匀强电场.一带电粒子a (不计重力 )以必定的初速度由左界限的O点射入磁场、电场地区,恰巧沿直线由地区右界限的O ′(图中未标出 )穿出.若撤去该地区内的磁场而保存电场不变,另一个相同的粒子b (不计重力)仍以相同初速度由O 点射入,从地区右界限穿出,则粒子b ()A . 穿出地点必定在 O 点下方 ′B . 穿出地点必定在 O 点上方 ′C . 运动时,在电场中的电势能必定减小D . 在电场中运动时,动能必定减小以下图,一根长度 L 的直导体棒中通以大小为I 的电流,静止在导轨上,已知垂直于导体棒的2.匀强磁场的磁感觉强度为B , B 的方向与竖直方向成 θ角 .以下说法中正确的选项是()A . 导体棒遇到磁场力大小为 BLI sin θB . 导体棒对轨道压力大小为mg +BLI sin θC . 导体棒遇到导轨摩擦力为D . 导体棒遇到导轨摩擦力BLI cos θ3.以下对于磁场的说法中正确的选项是()A . 磁体四周的磁场看不见、摸不着,所以磁场不是客观存在的B . 将小磁针放在磁体邻近,小磁针会发生偏转是因为遇到磁场力的作用C . 把磁体放在真空中,磁场就消逝了D . 当磁体四周撒上铁屑时才能形成磁场,不撒铁屑磁场就消逝4.以下图,带负电的金属圆环绕轴OO ′以角速度ω匀速旋转,在盘左边轴线上的小磁针最后平衡的地点是 ()A . N 极竖直向上B. N 极竖直向下C. N 极沿轴线向右D. N 极沿轴线向左5.以下图,一根通电直导线置于水平向右的匀强磁场中,电流方向垂直于纸面向里,该导线所受安培力大小为F.将导线长度减少为本来的一半时,导线遇到的安培力为()A.B.C.FD. 2F6.质谱仪主要由加快电场和偏转磁场构成,其原理图如图.假想有一个静止的带电粒子P(不计重力) ,经电压为U的电场加快后,垂直进入磁感觉强度为 B 的匀强磁场中,最后打究竟片上的D点,设 OD=x,则图中能正确反应2() x 与 U 之间函数关系的是A .B.C. D .7.以下图,通电螺线管四周能自由转动的小磁针a、 b、 c、d 已静止,N极指向正确的选项是()A . 小磁针 aB . 小磁针 bC . 小磁针 cD . 小磁针 d8.如图,一个带负电的物体从绝缘粗拙斜面顶端滑究竟端时的速度为v ,若加上一个垂直纸面向外的磁场,则滑究竟端时( )A . v 变小B . v 变大C . v 不变D . 不可以确立 v 的变化9.对于磁场对通电直导线作使劲的大小,以下说法中正确的选项是( )A . 通电直导线跟磁场方向平行时作使劲最小,但不为零B . 通电直导线跟磁场方向垂直时作使劲最大C . 作使劲的大小跟导线与磁场方向的夹角大小没关D . 通电直导线跟磁场方向不垂直时必定无作使劲10.以下图,两根垂直纸面平行搁置的直导线 a 和 b ,通有等值电流.在纸面上距 a 、 b 等远处有一点 ,若 P 点合磁感觉强度B 的方向水平向左,则导线a 、b 中的电流方向是( )PA . a 中向纸里, b 中向纸外B . a 中向纸外, b 中向纸里C . a 、 b 中均向纸外D . a 、b 中均向纸里二、多项选择题11.(多项选择 )以下图的 xOy 平面内,存在正交的匀强磁场和匀强电场,匀强磁场的磁感觉强度大小为 ,方向垂直xOy 平面向里,匀强电场大小为 ,方向沿 y 轴正方向.将一质量为 m 、带电量为BEq 的粒子从O 点由静止开释,粒子的运动曲线以下图,运动周期为, 点距 x 轴的距离为粒子T P运动过程中距x 轴最大距离的一半,粒子的重力忽视不计.以下说法正确的选项是()A .粒子带正电B.粒子运动到最低点时,粒子所受电场力与洛伦兹力大小相等C.粒子由P点运动到与之等高的Q 点所用时间为D.粒子在运动过程中,距x 轴的最大距离为12.(多项选择 )以下图,一束正离子先后经过正交电场磁场地区Ⅰ和匀强磁场地区Ⅱ ,假如这束正离子流在地区Ⅰ中不偏转,进入地区Ⅱ 后偏转半径又相同,则说明这些正离子拥有相同的()A .电荷B.质量C.速度D.比荷13.(多项选择)安培的分子环流假定,可用来解说()A .两通电导体间有相互作用的原由B.通电线圈产生磁场的原由C.永远磁铁产生磁场的原由D.铁质类物体被磁化而拥有磁性的原由三、填空题14.在磁感觉强度B=0.8 T的匀强磁场中,一根与磁场方向垂直搁置、长度L=0.2 m 的通电导线中通有 I=0.4 A的电流,则导线所受磁场力大小为________;若将导线转过90°与磁场方向平行时,导线所受磁场力为________,此时磁场的磁感觉强度为________.15.一矩形线圈面积S - 2 2 1= 10 m ,它和匀强磁场方向之间的夹角θ=30°,穿过线圈的磁通量Ф=- 3 Wb ,则磁场的磁感觉强度B=______________;若线圈以一条边为轴转,则穿过线圈1×10 180 °的磁通量的变化量为____________ ;若线圈平面和磁场方向之间的夹角变成θ=,则Ф=2 0 ________________.16.边长为a的正方形线圈,放在磁感觉强度为 B 的匀强磁场中,以下图.求出以下四种状况下,穿过线圈的磁通量.17.在两平行金属板间,有以下图的相互正交的匀强电场和匀强磁场.α粒子以速度v0从两板的正中央垂直于电场方向和磁场方向射入时,恰巧能沿直线匀速经过.供以下各小题选择的答案有:A .不偏转 B.向上偏转C.向下偏转 D.向纸内或纸外偏转(1) 若质子以速度v0从两板的正中央垂直于电场方向和磁场方向射入时,质子将________.(2) 若电子以速度v 从两板的正中央垂直于电场方向和磁场方向射入时,电子将________.(3) 若质子以大于v 的速度,沿垂直于电场方向和磁场方向从两板正中央射入,质子将________.(4) 若增大匀强磁场的磁感觉强度,其余条件不变,电子以速度v0沿垂直于电场和磁场的方向,从两极正中央射入时,电子将________.18.以下图,一个质量为m 带正电的带电体电荷量为q,紧贴着水平绝缘板的下表面滑动,滑动方向与垂直纸面向里的匀强磁场 B 垂直,则能沿绝缘面水光滑动的速度方向________,大小应不小于 ________ ,若从速度v0 开始运动,则它沿绝缘面运动的过程中,克服摩擦力做功为________.四、实验题19.霍尔效应是电磁基本现象之一,近期我国科学家在该领域的实验研究上获得了打破性进展.如图甲所示,在一矩形半导体薄片的、 间通入电流 ,同时外加与薄片垂直的磁场,在 M 、NP QIB 间出现电压 U H ,这类现象称为霍尔效应, U H 称为霍尔电压,且知足 U H = k ,式中 d 为薄片的厚度, k 为霍尔系数.某同学经过实验来测定该半导体薄片的霍尔系数.(1) 若该半导体资料是空穴 (可视为带正电粒子 )导电,电流与磁场方向如图甲所示,该同学用电压表丈量U H 时,应将电压表的“+ ”接线柱与________(填 “M ”或 “N ”)端经过导线相连. (2) 已知薄片厚度d = 0.40mm ,该同学保持磁感觉强度B =0.10 T 不变,改变电流 I的大小,丈量相应的U H 值,记录数据以下表所示.依据表中数据在图乙中画出U - I 图线,利用图线求出该资料的霍尔系数为- 3-________×10V ·m ·AH1 ·T-1(保存 2 位有效数字 ).(3) 该同学查阅资料发现,使半导体薄片中的电流反向再次丈量,取两个方向丈量的均匀值,能够减小霍尔系数的丈量偏差,为此该同学设计了如图丙所示的丈量电路,S 1、 S 2 均为单刀双掷开关,虚线框内为半导体薄片(未画出).为使电流从Q端流入,P 端流出,应将S 1 掷向 ________(填 “a ”或“b ”),S 2 掷向 ________(填 “c ”或 “d ”).为了保证丈量安全,该同学改良了丈量电路,将一适合的定值电阻串连在电路中.在保持其余连接不变的状况下,该定值电阻应串连在相邻器件 ____和 ____( 填器件代号 ) 之间.20.1879 年美国物理学家霍尔在研究载流导体在磁场中受力状况时,发现了一种新的电磁效应:将导体置于磁场中,并沿垂直磁场方向通入电流,则在导体中垂直于电流和磁场的方向会产生一个横向电势差,这类现象以后被称为霍尔效应,这个横向的电势差称为霍尔电势差.(1) 如图甲所示,某长方体导体 abcd - a ′b ′c ′d ′的高度为 h 、宽度为 l ,此中的载流子为自由电子,自由电子电荷量为 e ,导体处在与 abb ′a ′面垂直的匀强磁场中,磁场的磁感觉强度为 B 0.在导体中通有垂直于面的恒定电流,若测得经过导体的恒定电流为,横向霍尔电势差为 U ,此导体中单H位体积内自由电子的个数为 ________.(2) 对于某种确立的导体资料,其单位体积内的载流子数量 n 和载流子所带电荷量 q 均为定值,人们将 H =定义为该导体资料的霍尔系数.利用霍尔系数H 已知的资料能够制成丈量磁感觉强度的探头,有些探头的体积很小,其正对横截面( 相当于图甲中的 面 的面积能够在0.1 cm 2 以 abb ′a ′ )下,所以能够用来较精准地丈量空间某一地点的磁感觉强度.如图乙所示为一种利用霍尔效应测磁感觉强度的仪器,此中探头装在探杆的前端,且使探头的正对横截面与探杆垂直.这类仪器既能够控制经过探头的恒定电流的大小I ,又能够监测探头所产生的霍尔电势差 U H ,并自动计算出探头所测地点磁场的磁感觉强度的大小,且显示在仪器的显示窗内.①在利用上述仪器丈量磁感觉强度的过程中,对控杆的搁置方向要求为:______________.② 要 计 算 出 所 测 位 置 磁场 的 磁 感 应 强 度 , 除 了 要 知 道 H 、 I 、 U H 外 , 还 需 要 知 道 物 理 量__________________ . 推 导 出 用 上 述 物 理 量 表 示 所 测 位 置 磁 感 应 强 度 大 小 的 表 达 式 :_____________.五、计算题21.以下图,空间内有方向垂直纸面(竖直面)向里的界匀强磁场地区 Ⅰ 、 Ⅱ ,磁感觉强度大小未知,地区 Ⅰ 内有竖直向上的匀强电场,地区 Ⅱ 内有水平向右的匀强电场,两区城内的电场强度大小相等,现有一质量、电荷量的带正电滑块从地区Ⅰ 左边与界限相距的 点以的初速度沿粗拙、绝缘的水平面向右运动,进入地区Ⅰ后,滑块立刻在竖 直平面内做匀速圆周运动,在地区Ⅰ 内运动一段时间后走开磁场落回 点 已知滑块与水平面间的.动摩擦因数 ,重力加快度.(1 )求匀强电场的电场强度大小 和地区 Ⅰ中磁场的磁感觉强度大小 ;( )求滑块从 点出发到再次落回 点所经历的时间(可用分数表示,圆周率用字母 表示);2π ( )若滑块在 点以 的初速度沿水平面向右运动,当滑块进入地区 Ⅱ 后恰巧能做匀速直3线运动,求有界磁场地区 Ⅰ 的宽度 及地区 Ⅱ 内磁场的磁感觉强度大小 (可用分数表示). .22.以下图, ab 、 cd 为两根相距 2 m 的平行金属导轨,水平搁置在竖直向下的匀强磁场中,一根质量为 3.6 kg 金属棒,当通以5 A 的电流时,金属棒沿导轨做匀速运动;当金属棒中电流增添到8A 时,金属棒能获取 22 m/s 的加快度,求匀强磁场的磁感觉强度的大小.23.以下图,通电导线 L 垂直放于匀强磁场 (各点的磁感觉强度大小和方向均相同 ) 中,导线长 8m,磁感觉强度 B 的值为 2 T,导线所受的力为32 N,求导线中电流的大小.答案分析1.【答案】 C【分析】 a 粒子要在电场、磁场的复合场区内做直线运动,则该粒子必定做匀速直线运动,故对粒子 a 有: Bqv= Eq 即只需知足E= Bv,不论粒子带正电仍是负电,都能够沿直线穿出复合场区,当撤去磁场只保存电场时,粒子b 因为电性不确立,故没法判断是从点的上方仍是下方穿出,故O′A 、B 错误;粒子b在穿过电场区的过程中必定遇到电场力的作用而做类平抛运动,电场力做正功,其电势能减小,动能增大,故 C 项正确, D 项错误.2.【答案】 D【分析】依据左手定章可得导体棒受力剖析以下图.因为 B 与 I 垂直,故导体棒遇到磁场力大小为,故 A 错误;依据共点力均衡规律得:,得导体棒对轨道的压力大小为,故 B 错误;由题意知导体棒受到的是静摩擦力,由均衡条件可得:,故 C 错误, D 正确 .【答案】B3.【分析】【答案】C4.【分析】等效电流的方向与转动方向相反,由安培定章知轴线上的磁场方向向右,所以小磁针N 极受力向右,故 C 正确.5.【答案】 B【分析】电流与磁场垂直,安培力:F= BIL当导线长度减少为本来的一半时,导线遇到的安培力为:F′= BI·联立解得: F′=.6.【答案】 A【分析】依据动能定理qU=mv 2得, v =粒子在磁场中偏转洛伦兹力供给向心力qvB =m ,则 R = .x = = .2R知 x 2 ∝U .故 A 正确, B 、 C 、 D 错误. 7.【答案】 C【分析】依据安培定章,判断出通电螺线管左边为 N ,右侧为 S ,则静止时小磁针 N 极指向磁场方向,所以图中正确的只有小磁针c .8.【答案】 A【分析】依据左手定章,带负电的物体沿斜面下滑时遇到垂直斜面向下的洛伦兹力,所以物体与斜面间的摩擦力增大,进而使物体滑到斜面底端时速度变小,故A 正确.9.【答案】 B【分析】因为安培力F = BIL sin θ, θ 为导线和磁场的夹角,当导线的方向与磁场的方向平行时,所受安培力为 0;当导线的方向与磁场方向垂直时,安培力最大.10.【答案】A【分析】若a中向纸里,b中向纸外,依据安培定章判断可知:a在P 处产生的磁场Ba方向垂直于aP 连线向下,以下图.b 在P 处产生的磁场Bb方向垂直于bP连线向上,以下图,依据平行四边形定章进行合成,则得P 点的磁感觉强度方向水平向左.切合题意.故A 正确.若 a 中向纸外, b中向纸里,同理可知,P 点的磁感觉强度方向水平向右.故B 错误.若 a 、 b中均向纸外,同理可知,P 点的磁感觉强度方向竖直向上.故C 错误.若 a 、 b 中均向纸里,同理可知,P 点的磁感觉强度方向竖直向下.故D 错误.11.【答案】 AC【分析】粒子由静止开始运动,故开始时电场力向下,故粒子带正电,故A 正确;粒子运动到最低点时,协力向上,电场力向下,协力供给向心力,故洛伦兹力大于电场力,故B错误;粒子的初速度为零,将初速度沿着水平方向分解为水平向左和水平向右的两个相平分速度v1和v2,大小均为v,向右的分速度v2,对应的洛伦兹力与电场力均衡,故:qv2B= qE①向左的分速度v1,做逆时针的匀速圆周运动,依据牛顿第二定律,有:=m ②1此中:v = v = v ③1 2联立①②③ 解得:R=T==粒子由 P 点运动到与之等高的Q 点所用时间为:t=·T=粒子在运动过程中,距x 轴的最大距离为:ym ==2R故 C 正确, D 错误.12.【答案】 CD【分析】离子在地区Ⅰ 内不偏转,则有qvB= qE,v=,说明离子有相同速度, C 对;在地区Ⅱ内半径相同,由r=知,离子有相同的比荷, D 对;至于离子的电荷与质量能否相等,由题意没法确立,故 A 、B 错.13.【答案】 CD【分析】两通电导体有相互作用,是经过磁体之间的磁场的作用产生的,故 A 错误;通电线圈产生磁场的原由是电流的四周存在磁场,与分子电流没关,故 B 错误;安培提出的分子环形电流假说,解说了为何磁体拥有磁性,说了然磁现象产生的实质,故 C 正确;安培以为,在原子、分子或分子团等物质微粒内部,存在着一种环形电流——分子电流,分子电流使每个物质微粒都形成一个细小的磁体,未被磁化的物体,分子电流的方向特别杂乱,对外不显磁性;磁化时,分子电流的方向大概相同,于是对外界显出显示出磁性,故 D 正确.-20 0.8 T 14.【答案】 6.4 ×10 N【分析】当磁感觉强度 B 与电流 I 垂直搁置时,由公式B=-可知 F= BIL=0.8×0.4×0.2 N=6.4×102N当导线搁置方向与磁感觉强度的方向平行时,遇到的磁场力的大小为零,磁场中某点的磁感觉强度的大小和能否搁置通电导线以及搁置的方向没关,B=0.8 T.- 315.【答案】 0.2 T 2×10 Wb 0【分析】线圈的磁通量Ф= B·S = BS sin 30,°所以 B=== 0.2 T⊥若线圈以一条边为轴转,则穿过线圈的磁通量的变化量180°=-=- 3 - 3 - 3Wb- (-1×10 )Wb = 2×10 WbΔФ Ф Ф′1×10线圈平面和磁场方向之间的夹角变成,则0=0.0°Ф2 216.【答案】 0Ba 0.5Ba【分析】由图1 可知,线圈与磁场的方向平行,依据可知,穿过线圈的磁通量等于;由图 2 可知,线圈与磁场垂直,依据可知,穿过线圈的磁通量为;由图3 可知,线圈与磁场之间的夹角是,依据可知,穿过线圈的磁通量为30°;由图4 可知,线圈与磁场之间的夹角额,依据可知,穿过线圈的磁通量为60°.17.【答案】 (1)A (2)A (3)B(4)C【分析】设带电粒子的质量为m,带电荷量为q,匀强电场的电场强度为E,匀强磁场的磁感觉强度为带电粒子以速度v 垂直射入相互正交的匀强电场和匀强磁场中时,若粒子带正电荷,则所受电场力方向向下,大小为qE;所受磁场力方向向上,大小为Bqv0.沿直线匀速经过时,明显有Bqv0= qE, v0=,即沿直线匀速经过时,带电粒子的速度与其质量、电荷量没关.假如粒子带负电荷,电场力方向向上,磁场力方向向下,上述结论仍旧建立.所以,(1)(2) 两小题应选 A. 若质子以大于v 的速度射入两板之间,因为磁场力=,磁场力将大于电场力,质子带正电荷,将向0上偏转,第 (3)小题应选 B.磁场的磁感觉强度 B 增大时,电子射入的其余条件不变,所受磁场力 F =Bqv0也增大,电子带负电荷,所受磁场力方向向下,将向下偏转,所以第(4) 小题应选择 C.18.【答案】水平向右,2 , m [v -( ) ]【分析】19. 【答案】 (1)M (2) 如图所示 1.5(1.4 或 1.6)(3) b c S1 E(或S2E)【分析】(1)依据左手定章得,正电荷向M 端偏转,所以应将电压表的“+”接线柱与 M 端经过导线相连. (2)U H—I图线以下图.依据U H= k 知,图线的斜率为k = k = 0.375,解得霍尔系数=-3 · ·- 1 - 1 为使电流从Q 端流入, P 端流出,应将掷向 b,掷向 c,为了×·.(3) S S12保护电路,定值电阻应串连在S1和E(或S2和E)之间.20.【答案】 (1) (2)①应调整探杆的搁置地点(或调整探头的方向),使霍尔电势差达到最大(或使探杆与磁场方向平行;使探头的正对横截面与磁场方向垂直;abb′a′面与磁场方向垂直)②探头沿磁场方向的宽度 lB=【分析】(1)设单位体积内的自由电子数为n,自由电子定向挪动的速率为v,则有 I= nehlv 当形成恒定电流时,自由电子所受电场力与洛伦兹力相等,所以有evB0 = e 解得 n=.(2)①应调整探杆的搁置方向( 或调整探头的方向),使霍尔电势差达到最大(或使探杆与磁场方向平行;探头的正对横截面与磁场方向垂直;abb′a′面与磁场方向垂直) .②设探头中的载流子所带电荷量为q,依据上述剖析可知,探头处于磁感觉强度为 B 的磁场中,当通有恒定电流I,产生最大稳固霍尔电压U H时,有 qvB= q又因I=nqhlv和H=联立可解得B=所以,还需要知道探头沿磁场方向的宽度l.21.【答案】( 1)(2)(3)【分析】 (1)滑块在地区Ⅰ内做匀速圆周运动时,重力与电场力均衡,则有:.解得:滑块在 A、 N 间运动时,由牛顿第二定律可得:由运动公式可得:代入数据得:平抛运动过程知足:做圆周运动知足联立方程求解得:.(2)滑块在A、 N 间的时间:在磁场中做匀速圆周运动的时间:平抛运动的时间:总时间为:。
人教版物理选修3-1第三章《磁场》测试题(word含答案)
作用下,粒子做匀速圆周运动,经过半个圆周后打在挡板
MN上的 A 点.测得 O、A 两点
间的距离为 L.不计粒子重力.
( 1)试判断 P、 Q间的磁场方向;
( 2)求粒子做匀速直线运动的速度大小 v;
( 3)求粒子的电荷量与质量之比
q
.
m
24.一个静止在磁场中的 22688R(a 镭核),发生 α 衰变后转变为氡核 (元素符号为 Rn).已
C.该磁场的磁感应强度大小为
mg q cos
mg sin
D.该电场的场强为
q
三、实验题 21 .利用通电导线在磁场中受到的安培力与磁感应强度的关系就可以测定磁感应强度的 大小.实验装置如图所示,弹簧测力计下端挂一矩形导线框,导线框接在图示电路中, 线框的短边置于蹄型磁体的 N、 S 极间磁场中的待测位置.
知衰变中释放出的 α 粒子的速度方向跟匀强磁场的磁感线方向垂直.设镭核、氡核和
α 粒子的质量一次是 m1、 m2、 m3,衰变的核能都转化为氡核和 α 粒子的动能.求 :
( 1)写出衰变方程. ( 2)氡核和 α 粒子在匀强磁场中做匀速圆周运动的轨道半径之比. ( 3)氡核的动能 EK
参考答案 1. A 2 . A 3 . B 4. B 5. A 6 . A 7 . D 8 .D 9 .A 10 . B 11 . C 12 . D 13. A 14 .A 15 . B 16. BD 17. AC 18.ACD 19. AD 20.AC
B. Bx
3kE 9LB
C. Bx
3kE
30LR
D. Bx
3kE
27LR
12.如图所示, 是磁流体发电机示意图。 平行金属板 a、b 之间有一个很强的匀强磁场,
人教版高中物理选修3-1第三章 《磁场》单元测试题(解析版)
第三章《磁场》单元测试题一、单选题(每小题只有一个正确答案)1.随着科学技术的不断发展,使用“传感器”进行控制的家用电器日益普及,我们日常生活中的空调器和电冰箱都使用了( )A.压力传感器 B.红外线传感器 C.生物传感器 D.温度传感器2.以下哪种情况比较正确地反映了奥斯特实验?A.电流流向由南向北时,其下方的小磁针N极偏向东边B.电流流向由南向北时,其下方的小磁针N极偏向西边C.电流流向由东向西时,其下方的小磁针N极偏向北边D.电流流向由西向东时,其下方的小磁针N极偏向北边3.当摇动如图所示的手摇交流发电机时,发现小灯泡闪烁.此时流过小灯泡的电流是()A.交流电 B.直流电 C.恒定电流 D.涡流4.带电粒子在匀强磁场中运动,由于受到阻力作用,粒子的动能逐渐减小(带电荷量不变,重力忽略不计),轨道如图中曲线abc所示.则该粒子()A.带负电,运动方向a→b→c B.带负电,运动方向c→b→aC.带正电,运动方向a→b→c D.带正电,运动方向c→b→a5.下列各图中,运动电荷的速度方向、磁场方向和电荷的受力方向之间的关系正确的是:()A. B. C. D.A.磁感应强度B是反映磁场强弱的物理量B.由可知,B与F成正比,与IL成反比C.地磁场北极在地理北极附近,二者不是重合的D.电流与电流,磁极与磁极,磁极与电流之间都是通过磁场发生作用力的7.如图所示,一条形磁铁放在水平桌面上.在磁铁右上方固定一根与磁铁垂直的长直导线.当导线中通以由外向内的电流时,下列说法正确的是()A.磁铁受到向左的摩擦力,磁铁对桌面的压力减小B.磁铁受到向右的摩擦力,且对桌面的压力减小C.磁铁受到向左的摩擦力,且对桌面的压力增大D.磁铁不受摩擦力,对桌面的压力不变8.将通电直导线置于匀强磁场中,导线与磁场方向垂直.若仅将导线中的电流增大为原来的3倍,则该匀强磁场的磁感应强度( )A.减小为原来的1/3 B.保持不变 C.增大为原来的3倍 D.增大为原来的9倍9.物理学在揭示现象本质的过程中不断发展,下列说法不正确的是()A.通电导线受到的安培力,实质上是导体内运动电荷受到洛仑兹力的宏观表现B.穿过闭合电路的磁场发生变化时电路中产生感应电流,是因为变化磁场在周围产生了电场使电荷定向移动C.磁铁周围存在磁场,是因为磁铁内有取向基本一致的分子电流D.踢出去的足球最终要停下来,说明力是维持物体运动的原因10.水平放置的绝缘桌面上,有一个带正电的小球,其足够远处有一个金属圆环,它们的正上方各有一个N极向下的条形磁铁,磁铁在水平向右移动的极短时间内,对小球和圆环分别产生水平方向的驱动力,下列选项正确的是圆环受到的力水平向右圆环受到的力水平向左小球受到的力垂直纸面向外小球受到的力垂直纸面向内.11.如图是比荷相同的两粒子从o点垂直进入直线边界匀强磁场区域的运动轨迹,下列说法正确的是()A.a带正电,b带负电B.a的带电量比b的带电量小C.a运动的速率比b的小D.a的运动时间比b的短12.如图,在磁感应强度为B的匀强磁场中,面积为S的矩形刚性导线框abcd可绕过ad边的固定轴OO′转动,磁场方向与线框平面垂直.在线框中通以电流强度为I的稳恒电流,并使线框与竖直平面成θ角,此时bc边受到相对OO′轴的安培力矩大小为()13.如图,是磁电式电流表的结构,蹄形磁铁和铁芯间的磁场是均匀地辐向分布,线圈中a、b两条导线长均为l,通以图示方向的电流I,两条导线所在处的磁感应强度大小均为B.则()A.该磁场是匀强磁场 B.线圈平面总与磁场方向垂直C.线圈将逆时针方向转动 D.a、b导线受到的安培力大小总为IlB二、多选题(每小题至少有两个正确答案)14.三根平行共面的通电长导线都通有稳恒电流,要使它们所受的磁场合力都为零,如图,有可能实现的是( )A. B. C. D.15.如图所示,金属棒MN放置在处于匀强磁场中的两条平行金属导轨上,与金属导轨组成闭合回路.当回路通有电流(电流方向如图中所示)时,关于金属棒受到安培力F的方向和大小,下列说法中正确的有( )A.F方向向右 B.F方向向左C.增大电流,F增大 D.增大磁感应强度,F减小16.在以下四幅演示实验图示中,通过实验现象能正确表述实验结论的是( )A.小磁针发生偏转,反映了电流的磁效应B.闭合电键,检流计指针发生偏转,反映了在一定条件下机械能可以转变为电能C.闭合电键,金属棒在导轨上滚动,反映了磁场可以产生能量D.闭合电键,线框转动,说明改变穿过闭合电路的磁通量可以产生感应电流17.“卫星悬绳发电”是人类为寻找卫星的新型电力能源供应系统而进行的实验假设在实验中,用飞机拖着一根很长的金属线其下端悬挂一个金属球,以保证金属线总是呈竖直状态在高空环绕地球飞行,且每次飞经我国上空时都是由西北飞向东南方向,则下列说法正确的是A.这是利用运动导线切割地磁场的磁感线产生电动势的原理,金属线相当于发电机的绕组B.该发电机可产生直流电,且金属线的上端为正极C.该发电机可产生直流电,且金属线的上端为负极D.该发电机可产生交流电,当飞机在北半球飞行时、金属线的上端为其正极,当飞机在南半球飞行时、金属线的上端为其负极18.如图所示,用绝缘细丝线悬吊着的带正电小球在匀强磁场中做往复运动,则A.在左右两个最高点,小球所受合力相等B.当小球每次通过平衡位置时,速度相同C.当小球每次通过平衡位置时,丝线的拉力相同D.当小球每次通过平衡位置时,动能相同19.如图所示,水平向右的匀强磁场的磁感应强度,长的直导线通有的恒定电流,导线平行于纸面与成的夹角时,发现其不受安培力而将导线垂直于纸面放置时,可测出安培力为2N,则该区域存在的另一匀强磁场的大小和方向可能是A.大小为,方向竖直向上B.大小为,方向竖直向上C.大小为,方向在纸面内与导线成D.大小为,方向在纸面内与导线成三、解答题在导线平面内两电流所产生的磁场在哪些区域内方向是一致的?21.如图所示,在倾角为37°的光滑斜面上有一根长为0.4m,质量为6×10–2 kg的通电直导线,电流I=1A,方向垂直纸面向外,导线用平行于斜面的轻绳拴住不动,整个装置放在磁感应强度每秒增加0.4T,方向竖直向上的磁场中,设t=0时,B=0.计算需要多长时间斜面对导线的支持力为零?(g取10m/s2,sin37°=0.6)四、实验题22.演示地磁场存在的实验装置由环形线圈,微电流传感器,DIS等组成如图所示首先将线圈竖直放置,以竖直方向为轴转动,屏幕上的电流指针______ 填:“有”或“无”偏转;然后仍将线圈竖直放置,使其平面与东西向平行,并从东向西移动,电流指针______ 填:“有”或“无”偏转;最后将线圈水平放置,使其从东向西移动,电流指针______ 填:“有”或“无”偏转.参考答案1.D【解析】空调器和电冰箱都是利用了温度传感器,故选D.2.B【解析】【详解】奥斯特实验的内容是在平行直导线下方平行地放置着小磁针,当导线中有电流通过时,小磁针发生偏转。
人教版高中物理选修3-1第三章《磁场》检测题(包含答案)
《磁场》检测题一、单选题1.如图所示,平行金属板M、N之间有竖直向下的匀强电场,虚线下方有垂直纸面的匀强磁场,质子和α粒子分别从上板中心S点由静止开始运动,经电场加速后从O点垂直磁场边界进入匀强磁场,最后从a、b两点射出磁场(不计重力),下列说法正确的是A.磁场方向垂直纸面向内B.从a点离开的是α粒子C.从b点离开的粒子在磁场中运动的速率较大D.粒子从S出发到离开磁场,由b点离开的粒子所用时间较长2.下列说法正确的是A.麦克斯韦认为恒定磁场周围存在电场 B.奥斯特认为电流周围存在磁场C.库仑提出用电场线来形象的描述电场 D.楞次首先发现了电磁感应现象3.如图所示,长方形abcd的长ad=0.6m,宽ab=0.3m,O、e分别是ad、bc的中点,以e为圆心eb为半径的圆弧和以O为圆心Od为半径的圆弧组成的区域内有垂直纸面向里的匀强磁场(eb边界上无磁场)磁感应强度B=0.25T。
一群不计重力、质量m=3×10-7kg、电荷量q=2×10-3C 的带正电粒子以速度v=5×l02m/s沿垂直ad方向且垂直于磁场射入磁场区域,则下列判断正确的是()A.从Od边射入的粒子,出射点全部分布在Oa边B.从aO边射入的粒子,出射点全部分布在ab边C .从Od 边射入的粒子,出射点分布在ab 边D .从ad 边射人的粒子,出射点全部通过b 点4.如图所示,在xOy 坐标系的第Ⅰ象限中有垂直于纸面向里的匀强磁场,一带电粒子在x 轴上的A 点垂直于x 轴射入磁场,第一次入射速度为v ,且经时间t 1恰好在O 点反向射出磁场,第二次以2v 的速度射入,在磁场中的运动时间为t 2,则t 1:t 2的值为( )A .1:2B .1;4C .2;1D :15.如图所示,始终静止在斜面上的条形磁铁,当其上方的水平放置的导线通以图示方向的电流时,斜面体对磁铁的弹力N 和摩擦力f 的变化是A .N 减小,f 不变B .N 减小,f 增大C .N 、f 都增大D .N 增大,f 减小6.如图所示,半径为R 的圆形区域里有磁感应强度大小为B 、方向垂直纸面向里的匀强磁场,M 、N 是磁场边界上两点且M 、N 连线过圆心,在M 点有一粒子源,可以在纸面内沿各个方向向磁场里发射质量为m 、电荷量为q 、速度大小均为2v qBR m =的带正电粒子,不计粒子的重力,若某一个粒子在磁场中运动的时间为π2R t v=,则该粒子从M 点射入磁场时,入射速度方向与MN 间夹角的正弦值为( )A .12B .35CD .457.关于磁场和磁感线的描述,下列说法中正确的是: [ ]A.磁感线从永久磁铁的N极发出指向S极,并在S极终止B.任何磁场的磁感线都不会相交C.磁感线可以用来表示磁场的强弱和方向D.匀强磁场的磁感线平行等距,但这只是空间磁场内局部范围内的情况,整体的匀强磁场是不存在的8.如图所示,带电粒子以速度v刚刚进入磁感应强度为B的磁场,下列各图所标的带电粒子+q所受洛伦兹力F的方向中,正确的是A.B.C.D.9.如图所示是一个常用的耳机,它内部有一个小线圈紧贴着一片塑料薄膜,在薄膜下面有一块很小的磁铁,磁铁的磁场对通电线圈产生作用力,使线圈运动,导致覆盖其上的薄膜发生振动,从而产生声波。
高中物理选修3-1第三章《磁场》习题及答案
第三章 磁场单元测试一、不定项选择题:(每小题4分,全部选对得4分,部分选对得2分,共48分) ⒈关于磁感应强度,正确的说法是----------------------------------------------- ( ) (A)根据定义式ILFB,磁场中某点的磁感应强度B 与F 成正比,与IL 成反比 (B)磁感应强度B 是矢量,方向与电流所受安培力的方向相同(C)磁感应强度B 是矢量,方向与通过该点的磁感线的切线方向相同 (D)在确定的磁场中,同一点的B 是确定的,不同点的B 可能不同 ⒉.下列单位中与磁感应强度B 的单位T 不相当...的是----------------------------------( ) (A)Wb/m 2(B)N/A ·m (C)N/C ·m (D)V ·s/m2⒊首先发现电流的磁效应的科学家是---------------------------------------- ( ) (A)安培 (B)奥斯特 (C)库伦 (D)麦克斯韦 ⒋如下左图所示,在竖直向上的匀强磁场中,水平放置着一根长直流导线,电流方向指向读者,a、b、c、d是以直导线为圆心的同一圆周上的四点,在这四点中( ) (A)a、b两点磁感应强度相同 (B)a点磁感应强度最大(C)c、d两点磁感应强度大小相等 (D)b 点磁感应强度最大⒌如上右图所示,直角三角形通电闭合线圈ABC 处于匀强磁场中,磁场垂直纸面向里,则线圈所受磁场力的合力为-----------------------------------------------------------------( ) (A)大小为零 (B)方向竖直向上 (C)方向竖直向下 (D)方向垂直纸面向里⒍.用安培提出的分子电流假说可以解释下列哪些现象-------------------------------( ) (A)永久磁铁的磁场 (B)直线电流的磁场 (C)环形电流的磁场 (D)软铁棒被磁化的现象⒎两个相同的圆形线圈,通以方向相同但大小不同的电流I 1和I 2,如图所示。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第三章 《磁场》单元测试题令狐文艳一、选择题1.以下关于磁场和磁感应强度B 的说法,正确的是( )A .磁场中某点的磁感应强度,根据公式B =Il F,它跟F 、I 、l 都有关B .磁场中某点的磁感应强度的方向垂直于该点的磁场方向C .穿过线圈的磁通量为零的地方,磁感应强度不一定为零D .磁感应强度越大的地方,穿过线圈的磁通量也一定越大2.关于磁感线的描述,下列说法中正确的是( )A .磁感线可以形象地描述各点磁场的强弱和方向,它在每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致B .磁感线总是从磁铁的北极出发,到南极终止C .磁感线就是细铁屑连成的曲线D .磁场中某点磁感线的切线方向就是电流在该点的受力方向3.下列说法正确的是()A.奥斯特提出“分子电流”假说,认为永磁体的磁场和通电导线的磁场均由运动电荷产生B.安培提出“分子电流”假说,认为永磁体的磁场和通电导线的磁场均由运动电荷产生C.根据“分子电流”假说,磁铁受到强烈振动时磁性会减弱D.根据“分子电流”假说,磁铁在高温条件下磁性会减弱4.如图1所示,若一束电子沿y轴正向移动,则在z轴上某点A的磁场方向应是()A.沿x的正向B.沿x的负向图1 C.沿z的正向D.沿z的负向5.下列说法正确的是()A.运动电荷在磁感应强度不为零的地方,一定受到洛伦兹力的作用B.运动电荷在某处不受洛伦兹力的作用,则该处的磁感应强度一定为零C.洛伦兹力既不能改变带电粒子的动能,也不能改变带电粒子的速度D.洛伦兹力对带电粒子不做功6.两个电子以大小不同的初速度沿垂直磁场的方向射入同一个匀强磁场中。
设r 1、r 2为这两个电子的运动轨道半径,T 1、T 2是它们的运动周期,则( )A .r 1=r 2,T 1≠T 2B .r 1≠r 2,T 1≠T 2C .r 1=r 2,T 1=T 2D .r 1≠r 2,T 1=T 27.下列有关带电粒子运动的说法中正确的是(不考虑重力)( )A .沿着电场线方向飞入匀强电场,动能、速度都变化B .沿着磁感线方向飞入匀强磁场,动能、速度都不变C .垂直于磁感线方向飞入匀强磁场,动能、速度都变化D .垂直于磁感线方向飞入匀强磁场,速度不变,动能改变8.如图2所示,速度为v 0、电荷量为q 的正离子恰能沿直线飞出离子速度选择器,选择器中磁感应强度为B ,电场强度为E ,则( )A .若改为电荷量-q 的离子,将往上偏(其它条件不变)B .若速度变为2v 0将往上偏(其它条件不变)C .若改为电荷量+2q 的离子,将往下偏(其它条件不变)D .若速度变为21v 0将往下偏(其它条件不变) 图29.在如图3所示电路中,电池均相同,当开关S 分别置于a 、b 两处时,导线MM'与NN'之间的安培力的大小为F a 、F b ,判断这两段导线( )图3A .相互吸引,F a >F bB .相互排斥,F a >F bC .相互吸引,F a <F bD .相互排斥,F a <F b10.粒子甲的质量与电荷量分别是粒子乙的4倍与2倍,两粒子均带正电,让它们在匀强磁场中同一点以大小相等、方向相反的速度开始运动。
已知磁场方向垂直纸面向里,图4中四个选项,能正确表示两粒子运动轨迹的是() 图 411.电容为C 的平行板电容器两板之间距离为d ,接在电压为U 的电源上。
今有一质量为m ,带电量为+q 的微粒,速度v 沿水平方向匀速直线穿过(不计微粒的重力),如图5所示。
若把两板间距离减到一半,还要使粒子仍以速度v 匀速直线穿过,则必须在两板间( )A .加一个B =d U v 2,方向向里的匀强磁场 B .加一个B =d Uv 2,方向向外的匀强磁场C .加一个B =d U v 2,方向向里的匀强磁场D .加一个B =d Uv 2,方向向外的匀强磁场12.回旋加速器是加速带电粒子的装置,其核心部分是分别与高频交流电极相连接的两个D 形金属盒,两盒间的狭缝中形成的周期性变化的电场,使粒子在通过狭缝时都能得到加× × × × ×× × × × × × × × × × × 甲 乙 A × × × × × × × × × × × × × × × × 甲 乙 B × × × × ×× × × ×× × × × × × × 乙 甲 C × × × × × × × × × × × ×× × × × 乙 甲 D 图 5速,两D形金属盒处于垂直于盒底的匀强磁场中,如图6所示,要增大带电粒子射出时的动能,则下列说法中正确的是()A.增大匀强电场间的加速电压B.增大磁场的磁感应强度C.减小狭缝间的距离D.增大D形金属盒的半径13.如图7所示,通电直导线ab位于两平行导线横截面MN的连线的中垂线上,当平行导线通以同向等值电流时,以下说法中正确的是()A.ab顺时针旋转图7 B.ab逆时针旋转C.a端向外,b端向里旋转D.a端向里,b端向外旋转14.如图8所示,表面粗糙的斜面固定于地面上,并处于方向垂直纸面向外、磁感应强度为B的匀强磁场中,质量为m、带电量为+Q的小滑块从斜面顶端由静止下滑。
在滑块下滑的过程中,下列判断正确的是()A.滑块受到的摩擦力不变B.滑块到地面时的动能与B的大小无关C.滑块受到的洛伦兹力方向垂直斜面指向斜面D.B很大时,滑块最终可能静止于斜面上图8二、填空题15.如图9是一种利用电磁原理制作的充气泵的结构示意图,其工作原理类似打点计时器。
当电流从电磁铁的接线柱a流入,吸引小磁铁向下运动,由此可判断:电磁铁的上端为_____极,永磁铁的下端为____极(N 或S)。
916.面积为0.5m2的闭合导线环处于磁感应强度为0.5T的匀强磁场中,环面与磁场垂直时,穿过导线环的磁通量是;当环面转过90°,与磁场平行时,穿过导线环的磁通量是_____。
磁通量变化了。
17.如图10所示,用均匀粗细的电阻丝折成平面三角形框架abc,三边的长度分别为3L、4L、5L,电阻丝每L长度的电阻为r,框架a、c端与一电动势为E、内阻不计的电源相连通,垂直于框架平面有磁感应强度为图10 B的匀强磁场,则框架受到的磁场力大小为________,方向是。
18.如图11所示,劲度系数为k的轻质弹簧下端挂有匝数为n的矩形线框abcd,bc边长为l,线框的下半部处在匀强磁场中,磁感应强度大小为B,方向与线框平面垂直,在图中垂直于纸面向里,线框中通以电流I,方向如图11所示。
开始时线框处于平衡状态。
令磁场反向,磁感应强度的大小仍为B,线框达到新的平衡。
在此过程中线框位移的大小Δx=_______,方向________。
19.三个速率不同的同种带电粒子,如图12所示沿同一方向从图中长方形区域的匀强磁场上边缘射入,从下边缘飞出时,相对入射方向的偏角分别为90°,60°,30°,它们在磁场中运动时间比为。
图12三、计算题20.如图13所示,质量为m的导体棒MN静止在水平导轨上,导轨宽度为L,已知电源的电动势为E,内阻为r,导体棒的电阻为R,其余部分与接触电阻不计,磁场方向垂直导体棒斜向上与水平面的夹角为,磁感应强度为B,求轨道对导体棒的支持力和摩擦力。
21.电视机的显像管中,电子束的偏转是用磁偏转技术实现的。
电子束经过电压为U的加速电场后,进入一圆形匀强磁场区,如图14所示。
磁场方向垂直于圆面。
磁场区的圆心为O,半径为r。
当不加磁场时,电子束将通过O点打到屏幕的中心M点,为了让电子束射到屏幕边缘的P点,需要加磁场,使电子束偏转一已知角度,此时磁场的磁感应强度B为多大?22.在倾角=30°的斜面上,沿斜面方向固定一对平行的金属导轨,两导轨距离l=0.25m,接入电动势E=12V、内阻不计的电池及滑动变阻器,如图15所示。
垂直导轨放有一图11 图13图14根质量m =0.2kg 的金属棒ab ,它与导轨间的动摩擦因数为=63,整个装置放在磁感应强度B =0.8T 的垂直斜面向上的匀强磁场中。
当调节滑动变阻器R 的阻值在什么范围内时,可使金属棒静止在框架上?(设最大静摩擦力等于滑动摩擦力,框架与棒的电阻不计,g =10m/s 2)23.如图16所示,水平放置的两块长直平行金属板a 、b 相距d =0.10m ,a 、b 间的电场强度为E =5.0×105N/C ,b 板下方整个空间存在着磁感应强度大小为B =6.0T ,方向垂直纸面向里的匀强磁场。
今有一质量为m =4.8×10-25kg ,电荷量为q =1.6×10-18C 的带正电的粒子(不计重力),从贴近a 板的左端以v 0 =1.0×106m/s 的初速度水平射入匀强电场,刚好从狭缝P 处穿过b 板而进入匀强磁场,最后粒子回到b 板的Q 处(图中未画出)。
求P 、Q 之间的距离L 。
24.如图17所示,场强为E 的匀强电场和磁感应强度为B 的匀强磁场相互正交,一个质子以方向与E 、B 都垂直的速度v 0从A 点射入,质子的电荷量为e ,质量为m ,当质子运动到C 点时,偏离射入方向的距离为d ,则质子在C 点的速率为多大?参考答案一、选择题1.C2.A3.BCD4.B5.D6.D7.AB8.BD9.D10.A11.D图17图1612.BD13.C14.C二、填空题15.S ;N16.0.25 Wb ;0;-0.25 Wb17.r BEL 712;垂直ac 斜向上18.k nBIL2;向下19.3∶2∶1三、计算题20.解:涉及安培力时的物体的平衡问题,通过对通电棒的受力分析,根据共点力平衡方程求解。
棒的受力分析图如图所示。
由闭合电路欧姆定律I =r R E +①由安培力公式F =BIL ②由共点力平衡条件F sin =F f ③ F N +F cos =mg ④整理得F f =r R EBL +θsinF N =mg -r R EBL +θcos21.分析:电子束经过加速电场加速后,垂直进入匀强磁场,在磁场力作用下发生偏转。
