第6章化学加固法ppt课件全
（1）检验内容 • 固结体的整体性和均匀性； • 固结体的有效直径； • 固结体的垂直度； （2）检验方法 • 固结体的强度特性； • 开挖检验； ① 固结体的溶蚀和耐久性能。 • 钻孔取芯；
• 标准贯入试验；
工程实例
详见教材P141～142
6.4 水泥土搅拌法
1 加固机理 2 水泥土的物理力学性质 3 设计计算 4 施工方法 5 质量检验 6 工程实例

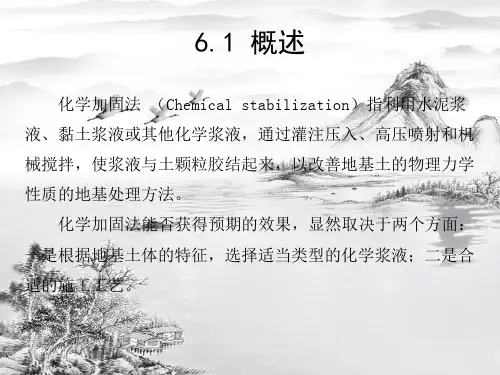

6.1 概述
目前根据化学加固法中常用的浆液类型，可分为：
• 水泥浆液；
• 以水玻璃（
）为主的浆液；
• 以丙烯酰胺为主的浆液；
• 以纸浆液为主的浆液。
据施工工艺，可将化学加固法划分为下列三类：
• 灌浆法（注浆法）；
• 高压喷射注浆法；
① 水泥土搅拌法。
6.2 灌浆法
1
灌浆材料
2
灌浆理论
3
灌浆设计
4
质量检验
5
工程实例
6.2 灌浆法
其加固目的有以下几个方面： • 增加地基土的不透水性，防止流沙、支护结构渗水、坝基漏 水和隧道开挖时涌水以及改善地下工程的开挖条件； • 提高地基土的承载力，减少地基的沉降和不均匀沉降； • 整治塌方滑坡，处理路基病害； • 边坡护岸和防止桥墩的冲刷； ① 进行托换技术，对原有建筑地基加固。
（1）加固机理 （2）施工工艺
（3）钉形水泥土双向搅拌桩设计原则
Thank you
例如对一级反应：
如各管等温、等容积、等循环比，则：
3.3.4 循环反应器
为了更形象地表示循环反应器的性能，定义： 循环比 离循 开环 反物 应料 器的 物体 料流积 的量流 体vv23量 积 对定常态下的恒容过程，β和α、β′的关系是：
• 标准贯入试验；
工程实例
详见教材P141～142
6.4 水泥土搅拌法
1 加固机理 2 水泥土的物理力学性质 3 设计计算 4 施工方法 5 质量检验 6 工程实例
6.1 概述
目前根据化学加固法中常用的浆液类型，可分为：
• 水泥浆液；
• 以水玻璃（
）为主的浆液；
• 以丙烯酰胺为主的浆液；
• 以纸浆液为主的浆液。
据施工工艺，可将化学加固法划分为下列三类：
• 灌浆法（注浆法）；
• 高压喷射注浆法；
① 水泥土搅拌法。
6.2 灌浆法
1
灌浆材料
2
灌浆理论
3
灌浆设计
4
质量检验
5
工程实例
6.2 灌浆法
其加固目的有以下几个方面： • 增加地基土的不透水性，防止流沙、支护结构渗水、坝基漏 水和隧道开挖时涌水以及改善地下工程的开挖条件； • 提高地基土的承载力，减少地基的沉降和不均匀沉降； • 整治塌方滑坡，处理路基病害； • 边坡护岸和防止桥墩的冲刷； ① 进行托换技术，对原有建筑地基加固。
（1）加固机理 （2）施工工艺
（3）钉形水泥土双向搅拌桩设计原则
Thank you
例如对一级反应：
如各管等温、等容积、等循环比，则：
3.3.4 循环反应器
为了更形象地表示循环反应器的性能，定义： 循环比 离循 开环 反物 应料 器的 物体 料流积 的量流 体vv23量 积 对定常态下的恒容过程，β和α、β′的关系是：
《强夯法施工》课件
质量检测与控制
质量标准
制定强夯法施工的质量标准， 明确各项技术指标。
过程检测
在施工过程中，对各项技术指 标进行检测，确保符合设计要 求。
完工检测
施工结束后，对整个工程进行 质量检测，确保满足设计要求 。
质量反馈与改进
根据质量检测结果，反馈施工 过程中的问题，并采取改进措
施，提高施工质量。
REPORT
详细描述
强夯法的基本原理是能量转换。当重锤下落时，它所携带的能量被转换为冲击能和振动能，对土体产生强烈的压 实和振密作用。这种能量传递和转化能够使土体颗粒重新排列，形成更加密实的结构，从而提高土体的承载能力 和稳定性。
强夯法的特点
总结词
强夯法具有施工简单、适用范围广、加固效果显著等特点。
详细描述
强夯法具有许多优点。首先，它是一种简单而有效的施工方法，能够快速有效地加固地基和土体。其 次，强夯法的适用范围非常广泛，可以用于各种类型的土体和地基处理工程。最后，强夯法的加固效 果显著，能够大幅度提高土体的承载能力和稳定性，减少沉降和变形。
01
强夯法概述
强夯法的定义
总结词
强夯法是一种利用重锤自由下落产生的冲击能对土体进行强力压实的施工方法 。
详细描述
强夯法是一种广泛应用于地基处理和土体加固的施工方法。它通过使用重锤反 复自由下落，对土体施加巨大的冲击力和振动，使土体颗粒重新排列，达到压 实和固结的效果。
强夯法的原理
总结词
强夯法利用重锤下落产生的冲击能，通过动态压实作用对土体进行加固。
CATALOG
DATE
ANALYSIS
SUMMAR Y
04
强夯法施工中的问题与 解决方案
夯击过程中的问题
地基处理强夯法PPT课件
2021
（2）选用夯锤的重量、形状以及夯击落距 • 重量、夯击落距：由单击夯击能Wh确定 （单击夯击能为夯锤重W与落距h的乘积。锤
重和落距越大，加固效果越好）
• 重锤：一般为100~600KN • 落距：一般为6~40m
2021
（2）选用夯锤的重量、形状以及夯击落距
形状：夯锤底面一般为圆形，对于砂性土 地基，夯锤底面面积大小一般为2-4 ，黏 性土地基夯锤底面面积为3-6
1）对场地地下水位在-2m深度以下的砂砾石 层，无需铺设垫层直接进行强夯
2）对地下水位较高的饱和黏性土地基与易于 液化流动的饱和砂性土，需设置砂砾石垫 层，厚度一般为0.5-2.0m
2021
在强夯过程中需要检测的数据
2021
2021
2021
4）每点夯击击数、强夯施工夯击遍数
• 每点夯击击数： • 夯点的夯击次数，应按现场试夯得到的夯击
次数和夯沉量关系确定，并应同时满足下列 条件。
• ①最后两击的平均夯沉量不宜大于下列数值： 当单击夯击能小于4000kN·m时为50mm；当单 击夯击能为4000～6000kN·m时为100mm；当 单击夯击能大于6000kN·m时为200mm。
• 对非饱和土，透水性好的砂土可连续夯击； 一般透水性较好的粘性土间歇时间为1～2 周，透水性差的粘性土、淤泥质土不少于 3～4周。
2021
6.垫层厚度设计
• 垫层作用： 1）在加固场地表面形成一层较硬的表层支承
重型强夯设备 2）利于强夯夯击能的扩散 3）增加地下水位与地表的距离，有利于强夯
施工
2021
2021
• 满夯的作用是加固表层，即加固单夯点间 未压密土。
• 满夯单击能可选用低能量500～1000kN·m， 布点选用一夯挨一夯交错相切，每点击数 5～10击，并控制最后二击夯沉量，宜小于 3～5cm。
（2）选用夯锤的重量、形状以及夯击落距 • 重量、夯击落距：由单击夯击能Wh确定 （单击夯击能为夯锤重W与落距h的乘积。锤
重和落距越大，加固效果越好）
• 重锤：一般为100~600KN • 落距：一般为6~40m
2021
（2）选用夯锤的重量、形状以及夯击落距
形状：夯锤底面一般为圆形，对于砂性土 地基，夯锤底面面积大小一般为2-4 ，黏 性土地基夯锤底面面积为3-6
1）对场地地下水位在-2m深度以下的砂砾石 层，无需铺设垫层直接进行强夯
2）对地下水位较高的饱和黏性土地基与易于 液化流动的饱和砂性土，需设置砂砾石垫 层，厚度一般为0.5-2.0m
2021
在强夯过程中需要检测的数据
2021
2021
2021
4）每点夯击击数、强夯施工夯击遍数
• 每点夯击击数： • 夯点的夯击次数，应按现场试夯得到的夯击
次数和夯沉量关系确定，并应同时满足下列 条件。
• ①最后两击的平均夯沉量不宜大于下列数值： 当单击夯击能小于4000kN·m时为50mm；当单 击夯击能为4000～6000kN·m时为100mm；当 单击夯击能大于6000kN·m时为200mm。
• 对非饱和土，透水性好的砂土可连续夯击； 一般透水性较好的粘性土间歇时间为1～2 周，透水性差的粘性土、淤泥质土不少于 3～4周。
2021
6.垫层厚度设计
• 垫层作用： 1）在加固场地表面形成一层较硬的表层支承
重型强夯设备 2）利于强夯夯击能的扩散 3）增加地下水位与地表的距离，有利于强夯
施工
2021
2021
• 满夯的作用是加固表层，即加固单夯点间 未压密土。
• 满夯单击能可选用低能量500～1000kN·m， 布点选用一夯挨一夯交错相切，每点击数 5～10击，并控制最后二击夯沉量，宜小于 3～5cm。
基础工程施工-地基处理-精(新)ppt课件
❖ 锤表面夯实的加固可编深辑课度件PP一T 般为1.2～2.0m。 9
重锤夯实地基
❖ 1. 机具设备 ❖ 1.1 夯锤 ❖ 夯锤形状宜采用截头圆锥体，可用C20钢筋混
凝土制成。其底部可采用20mm厚钢板，以使 重心降低。 ❖ 锤重为1.5-课件PPT
境地坪处理）
可编辑课件PPT
4
❖ 三、“换”
❖ 换就是将挖与填相结合，它是将基础 下面一定范围内的软弱土层挖去，而代 之以人工填筑的垫层作为持力层。
❖ 这种方法适用于软土层较厚，而仅对 局部地基进行加固处理。
❖ 垫层材料有砂石，碎石，三合土（石 灰：砂：碎砖（石）＝1：2：4），三 七灰土（石灰：土＝3：7） ，矿渣，素 土等。
❖ 缺点：是施工时噪音和振动很大，离建筑物
小于10m时，应挖防震沟，沟深要超过建筑物
基础深。
可编辑课件PPT
16
强夯地基
❖ 1. 机具设备
❖ 1.1 夯锤：
❖ 夯锤重：8-40t
❖ 材料：首选铸钢或铸铁，
次选钢板外壳内浇筑钢筋混凝土。
❖ 夯锤底面：圆形（常用）或方形
❖ 锤的底面积大小：取决于表面土质，
❖ 强夯法与重锤夯实法的区别：强夯法属于 高能量夯击，是用巨大的冲击能，使土中 出现冲击波和很大的应力，迫使土颗粒重 新排列，排除孔隙中的气和水，从而提高 地基强度，降低其压缩性。
可编辑课件PPT
15
强夯地基
❖ 适用范围：碎石土、砂土、粘性土、湿陷性 黄土及杂填土地基的深层加固。
❖ 优点：地基经强夯加固后，承载能力可以提 高2-5倍，压缩性可降低200-1000%。是一种 效果好、速度快、节省材料、施工简便的地 基加固方法。
层的排水固结作用。 先深后浅的顺序铺设 ❖ 适用处理3.0m以内的5工软、局弱部、软透弱土水层性不处强理的就粘施 性
重锤夯实地基
❖ 1. 机具设备 ❖ 1.1 夯锤 ❖ 夯锤形状宜采用截头圆锥体，可用C20钢筋混
凝土制成。其底部可采用20mm厚钢板，以使 重心降低。 ❖ 锤重为1.5-课件PPT
境地坪处理）
可编辑课件PPT
4
❖ 三、“换”
❖ 换就是将挖与填相结合，它是将基础 下面一定范围内的软弱土层挖去，而代 之以人工填筑的垫层作为持力层。
❖ 这种方法适用于软土层较厚，而仅对 局部地基进行加固处理。
❖ 垫层材料有砂石，碎石，三合土（石 灰：砂：碎砖（石）＝1：2：4），三 七灰土（石灰：土＝3：7） ，矿渣，素 土等。
❖ 缺点：是施工时噪音和振动很大，离建筑物
小于10m时，应挖防震沟，沟深要超过建筑物
基础深。
可编辑课件PPT
16
强夯地基
❖ 1. 机具设备
❖ 1.1 夯锤：
❖ 夯锤重：8-40t
❖ 材料：首选铸钢或铸铁，
次选钢板外壳内浇筑钢筋混凝土。
❖ 夯锤底面：圆形（常用）或方形
❖ 锤的底面积大小：取决于表面土质，
❖ 强夯法与重锤夯实法的区别：强夯法属于 高能量夯击，是用巨大的冲击能，使土中 出现冲击波和很大的应力，迫使土颗粒重 新排列，排除孔隙中的气和水，从而提高 地基强度，降低其压缩性。
可编辑课件PPT
15
强夯地基
❖ 适用范围：碎石土、砂土、粘性土、湿陷性 黄土及杂填土地基的深层加固。
❖ 优点：地基经强夯加固后，承载能力可以提 高2-5倍，压缩性可降低200-1000%。是一种 效果好、速度快、节省材料、施工简便的地 基加固方法。
层的排水固结作用。 先深后浅的顺序铺设 ❖ 适用处理3.0m以内的5工软、局弱部、软透弱土水层性不处强理的就粘施 性
地基处理及基础工程建筑施工技术PPT课件
相关知识
➢三、筏形基础
（一）基本概念
当地基特别软弱而荷载又较大，采用简单的条形基础已不能满足地基变形 的需要时，常将墙下或柱下基础连成一片，使整个建筑物的荷载施加在一块底 板上，这种基础称为筏形基础。
筏形基础由钢筋混凝土底板、梁等组成，一般可分为平板式和梁板式两类。
相关知识
➢三、筏形基础
（二）施工要点
相关知识
➢八、地基局部处理
（二）基础下砖井的处理
如果砖井内填土较密实，则可将井圈 拆至槽底以下至少1 m处，用2∶8或3∶7灰 土分层回填，夯实至槽底。
如果砖井内填土不密实，则可用大块 石将下面软土挤紧，再选用上述办法回填 处理。
如果砖井内填土不能夯实，则可在井 的砖圈上加钢筋混凝土盖封口，上部再回 填处理。
桩的类型有很多，按材料不同，可分为钢筋混凝土桩、钢桩、木桩；按 截面形状不同，可分为圆形桩、方形桩、环形桩等；按性能不同，可分为端 承桩和摩擦桩；按制作工艺不同，可分为预制桩和灌注桩。
下面主要介绍预制桩和灌注桩。
相关知识
➢二、预制桩
（一）桩的制作、起吊、运输和堆放
1．制作 钢筋混凝土预制桩主要有实心方桩和空心管桩两种。实心方桩断面边长一
相关知识
➢八、地基局部处理
（三）局部软硬土的处理
如果基础下局部遇基岩、旧墙基、大孤石、老灰土、化粪池、大树根和砖窑底 等，则应尽可能挖除，以防建筑物因不均匀沉降而开裂。
如果基础一部分落于基岩或硬土层上，另一部分落于软弱土层上，并且基岩 表面坡度较大，则应在软土层上采用现场钻孔灌注桩。
如果基础一部分落于原土层上，另一部分落于回填土地基上，则可在填土部 位采用现场钻孔灌注桩或钻孔爆扩桩处理，使桩深达到原土层位置，从而将该部位 上部荷载直接传至原土层，以避免地基的不均匀沉降。
软土地基处理常用施工方法PPT课件
土、土工格栅、土工织物等），以达到提高地基承载力， 减少工后沉降的目的。本法包括：加筋土法、土钉墙法、 锚固法、树根桩法、低强度混凝土桩复合地基法、钢筋 混凝土桩复合地基法等。 （6）冷、热处理法
冷热处理是指通过冻结土体，或焙烧、加热地基土 以改变土体物理力学性质以达到地基处理的目的。
它主要包括冻结法和烧结法两种。
料排水板）等竖向排水体，然后利用路基本身重量分级 逐渐加载；或在建筑物建造前在场地上先行加载预压， 使土体中的空隙水排出，逐渐固结，地基发生沉降，同 时强度逐步提高的方法。
排水固结法包括：加载预压法、超载预压法、砂井 法（普通砂井、袋装砂井和塑料排水带法）、真空预压 与堆载预压联合作用降低地下水位法。
软土地基处理常用施工方法一主要内容?1软土地基的危害和后果?2软土地基介绍?3地基处理的解决问题?4地基处理目的?5地基处理原理和分类表层处理法置换法排水固结法灌入固化物加筋法冷热处理法托换法纠偏法6我国地基处理技术现状7软土路基的施工要求8软土路基的几个概念区分9生物处理的简介软土地基的性质因地而异因层而异不可预见性大
（6）、不均匀性：软土层中因夹粉细砂透镜体，在 平面及垂直方向上呈明显差异性，易产生建筑物地基的 不均匀沉降。
软土地基能引起的不良的后果，但我们需要解决 的主要有三方面问题： （1）强度和稳定性问题。当地基的抗剪强度不足以承 受路堤及路面外荷载时，地基可能会产生局部或整体 剪切破坏，造成路堤塌方、失稳，桥台破坏。 （2）沉降变形问题。当地基产生过大的沉降变形，特 别是不均匀变形时，路面会开裂、引起桥头跳车，引 起涵洞漏水，路面积水等。 （3）在外来（地震、车辆振动）动力荷载作用下，可 引起地基土特别是饱和无粘性土的液化、失稳及震陷。
1.2 按化学作用可分为以下三种： （1）物理处理 （2）化学处理 （3）生物处理 1.3 按处理位置可分为以下三种类型： （1）浅层处理 （2）深层处理 （3）斜坡面土层处理 1.4 按有效期可分为以下二种类型： （1）临时性处理（冻结法） （2）永久性处理
冷热处理是指通过冻结土体，或焙烧、加热地基土 以改变土体物理力学性质以达到地基处理的目的。
它主要包括冻结法和烧结法两种。
料排水板）等竖向排水体，然后利用路基本身重量分级 逐渐加载；或在建筑物建造前在场地上先行加载预压， 使土体中的空隙水排出，逐渐固结，地基发生沉降，同 时强度逐步提高的方法。
排水固结法包括：加载预压法、超载预压法、砂井 法（普通砂井、袋装砂井和塑料排水带法）、真空预压 与堆载预压联合作用降低地下水位法。
软土地基处理常用施工方法一主要内容?1软土地基的危害和后果?2软土地基介绍?3地基处理的解决问题?4地基处理目的?5地基处理原理和分类表层处理法置换法排水固结法灌入固化物加筋法冷热处理法托换法纠偏法6我国地基处理技术现状7软土路基的施工要求8软土路基的几个概念区分9生物处理的简介软土地基的性质因地而异因层而异不可预见性大
（6）、不均匀性：软土层中因夹粉细砂透镜体，在 平面及垂直方向上呈明显差异性，易产生建筑物地基的 不均匀沉降。
软土地基能引起的不良的后果，但我们需要解决 的主要有三方面问题： （1）强度和稳定性问题。当地基的抗剪强度不足以承 受路堤及路面外荷载时，地基可能会产生局部或整体 剪切破坏，造成路堤塌方、失稳，桥台破坏。 （2）沉降变形问题。当地基产生过大的沉降变形，特 别是不均匀变形时，路面会开裂、引起桥头跳车，引 起涵洞漏水，路面积水等。 （3）在外来（地震、车辆振动）动力荷载作用下，可 引起地基土特别是饱和无粘性土的液化、失稳及震陷。
1.2 按化学作用可分为以下三种： （1）物理处理 （2）化学处理 （3）生物处理 1.3 按处理位置可分为以下三种类型： （1）浅层处理 （2）深层处理 （3）斜坡面土层处理 1.4 按有效期可分为以下二种类型： （1）临时性处理（冻结法） （2）永久性处理
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12
施工效果检验 1)轻型动力触探试验。注浆结束后第二天,经
过开挖场地西 北角地基,可见杂填土中的水 泥结石呈片状、条带状。水泥浆呈根须状渗 入砂砾和土层中。当天东南角经两个检查点 测试,在基础面以下土体中作轻型动力触探试 验N10达到19击～20击,相应承载力fak达到 120kPa～145kPa,较处理前N10=10击～12击 有明显提高,随着水泥浆的固化强度会继续提 高,土体承载力fak满足160kPa的要求。
6
强度控制及施工控制标准
经注浆处理后,确保地面以下1.5m土层承载 力特征值fak≥160kPa。由于杂填土均一性差、 空隙率变化大、理论耗浆量不容易确定,因此 施工时不能单纯凭理论计算量来控制,还应按 耗浆量降低率来控制,即孔段耗浆量随注浆次 序的增加而减少。
7
浆材与浆液扩散半径 浆材采用两种配方的纯水泥浆,第一注浆段水
2
2.降低地基土的压缩性 地基土的压缩性表现在建筑物的沉降和差异 沉降大；由于有填土或建筑物荷载，使地基 产生固结沉降；作用于建筑物基础的负摩擦 力引起建筑物的沉降；大范围地基的沉降和 不均匀沉降；基坑开挖引起邻近地面沉降； 由于降水地基产生固结沉降。地基的压缩性 反映在地基土的压缩模量指标的大小。因此， 需要采取措施以提高地基土的压缩模量，借 以减少地基的沉降或不均匀沉降。
13
2)浅层平板载荷试验。注浆施工结束15d后, 在施工段选择3个代表性地点,其中2个在注 浆点位,1个在两相邻灌浆点位中间,进行浅层 平板(0.5m2)载 荷试验。当加载到设计值的 两倍时,即在杂填土顶面单点加载达 320kN, 满足设计要求后便停止加载,这时最大沉降量 仅9.01mm(极限沉降10.6mm)。表明该点地 基土未达到极限破坏状态,说明了经灌浆处理 地基承载力标准值大于160kPa,见图1～图3。
3
3.改善地基土的透水特性 地基土的透水性表现在堤坝等基础产生的地 基渗漏；基坑开挖工程中，因土层内夹薄层 粉砂或粉土而产生流砂和管涌。以上都是在 地下水的运动中所出现的问题。为此，必须 采取措施使地基土降低透水性或减少其水压 力。
4
4.改善地基土的动力特性 地基土的动力特性表现在地震时饱和松散粉 细砂(包括部分粉土)将产生液化；由于交通 荷载或打桩等原因，使邻近地基产生振动下 沉。为此，需要采取措施防止地基液化，并 改善其振动特性以提高地基的抗震性能。
常用地基加固方法
地基基础加固，就是因为天然地基软弱无 法满足地基强度、变形等要求，那么就需 要事先对地基进行处理，利用换填、夯实、 挤密、排水、胶结、加筋和热学等方法改 良地基土的工程特性，从而达到地基加固 的目的。
1
地基处理的目的及意义主要有下面5点：
1.提高地基土的抗剪切强度 地基的剪切破坏表现在：建筑物的地基承载力 不够；由于偏心荷载及侧向土压力的作用使结 构物失稳；由于填土或建筑物荷载，使邻近地 基产生隆起；土方开挖时边坡失稳；基坑开挖 时坑底隆起。地基的剪切破坏反映在地基土的 抗剪强度不足，因此，为了防止剪切破坏，就 需要采取一定措施以增加地基土的抗剪强度。
14
15
注浆技术加固软地基在技术上是可行的,在施 工质量和处理 效果上是好的,其承载力和稳 定性将得到较大提高,能够满足经济、工期要 求,而且极大地减少了环境污染,值得推广。
16
（二）粉体喷射法加固地基 采用粉体喷射法加固此处软土地基，喷下去
的水泥粉能迅速吸收地基中的水分，发生物 理化学变化，大大提高地基强度，使粉喷桩 与桩间土形成复合地基得良好的加固效果和较好的经济 效益。
5.改善特殊土的不良地基特性 主要是消除或减少黄土的湿陷性和膨胀土的 胀缩性等。
5
地基加固方法
（一）注浆法加固地基 注浆就是让水泥浆液或其他浆液在土体中通
过充填、渗透、扩展形成网络,一方面钻孔对 周围土体挤压提高土体的整体密度;另一方 面,钻孔内的灌注浆液形成柱状,增加了土体 的强度,三者经过压密使地基土体形成复合地 基,相互共同作用达到控制沉降、提高承载力 的目的。
10
注浆施工
注浆施工流程 P59
注浆过程中,同线位孔实行跳孔位作业。
暂停控制:当出现孔口冒浆,注浆压力和耗灰 量均较小时,暂停注浆,间歇后重注。
终注控制:注浆自下而上依次分段进行。若 注浆压力和耗灰 量均正常,地面出现冒浆或 浆液在邻孔冒出时,可终止该孔注浆作业。
注浆时随时注意孔口、邻近孔口及地面冒浆 情况,以确定是 否暂停或终注。注浆处理过 程中,对注浆压力、水灰比等严格把关,确保 注浆质量。
灰比为0.5,第 二注浆段为0.75。由于杂填土 均一性差,其孔隙率、渗透系数变化大,因而 仅用理论公式计算浆液扩散半径显然不甚合 理。现据大量的经验数据与现场注浆试验综 合得出r=1.5m。
8
注浆孔位置及孔深 根据浆液扩散半径,注浆孔孔距为1.5m,最优
排距为1.5m。注浆孔采取梅花形分布。根据 基础的埋深及勘察资料中杂填土及淤泥质土 的层厚,注浆孔深为4.0m～5.0m,注浆段厚约 3.0m。
9
注浆
由于注浆压力与土的重度、强度、初始应力、 孔深、位置及注浆次序等因素有关,而这些因 素又难以准确地确定,经注浆试验,得出如下 参数:注浆压力为0.3MPa～0.6MPa,其注浆过 程中根据具体情况再做适当调整。注浆量主 要与注浆对象的体积v,土的孔隙率n和经验系 数k值有关。据Q=k・v・n理论估算杂填 土、 淤泥或淤泥质土单位吸浆量分别为 0.35m3 ,0.28m3。在规定的注浆压力下,孔段 吸浆量小于0.6L/min时,延续30min即可结束 注浆。
11
在注浆过程中,当浆液从附近其他钻孔流出即 串浆时,采取如下方法处理:加大第Ⅰ次序孔 间的孔距;在施工组织安排上,适当延长相邻 两个次序孔施工时间的间隔,使前一次序孔浆 液基本凝固或具有一定强度后,再开始后一次 序钻孔;串浆孔若为待注孔,采取同时并联注 浆的方法处理,如串浆孔正在钻孔,则停钻封 闭孔口,待注浆完后再恢复钻孔
施工效果检验 1)轻型动力触探试验。注浆结束后第二天,经
过开挖场地西 北角地基,可见杂填土中的水 泥结石呈片状、条带状。水泥浆呈根须状渗 入砂砾和土层中。当天东南角经两个检查点 测试,在基础面以下土体中作轻型动力触探试 验N10达到19击～20击,相应承载力fak达到 120kPa～145kPa,较处理前N10=10击～12击 有明显提高,随着水泥浆的固化强度会继续提 高,土体承载力fak满足160kPa的要求。
6
强度控制及施工控制标准
经注浆处理后,确保地面以下1.5m土层承载 力特征值fak≥160kPa。由于杂填土均一性差、 空隙率变化大、理论耗浆量不容易确定,因此 施工时不能单纯凭理论计算量来控制,还应按 耗浆量降低率来控制,即孔段耗浆量随注浆次 序的增加而减少。
7
浆材与浆液扩散半径 浆材采用两种配方的纯水泥浆,第一注浆段水
2
2.降低地基土的压缩性 地基土的压缩性表现在建筑物的沉降和差异 沉降大；由于有填土或建筑物荷载，使地基 产生固结沉降；作用于建筑物基础的负摩擦 力引起建筑物的沉降；大范围地基的沉降和 不均匀沉降；基坑开挖引起邻近地面沉降； 由于降水地基产生固结沉降。地基的压缩性 反映在地基土的压缩模量指标的大小。因此， 需要采取措施以提高地基土的压缩模量，借 以减少地基的沉降或不均匀沉降。
13
2)浅层平板载荷试验。注浆施工结束15d后, 在施工段选择3个代表性地点,其中2个在注 浆点位,1个在两相邻灌浆点位中间,进行浅层 平板(0.5m2)载 荷试验。当加载到设计值的 两倍时,即在杂填土顶面单点加载达 320kN, 满足设计要求后便停止加载,这时最大沉降量 仅9.01mm(极限沉降10.6mm)。表明该点地 基土未达到极限破坏状态,说明了经灌浆处理 地基承载力标准值大于160kPa,见图1～图3。
3
3.改善地基土的透水特性 地基土的透水性表现在堤坝等基础产生的地 基渗漏；基坑开挖工程中，因土层内夹薄层 粉砂或粉土而产生流砂和管涌。以上都是在 地下水的运动中所出现的问题。为此，必须 采取措施使地基土降低透水性或减少其水压 力。
4
4.改善地基土的动力特性 地基土的动力特性表现在地震时饱和松散粉 细砂(包括部分粉土)将产生液化；由于交通 荷载或打桩等原因，使邻近地基产生振动下 沉。为此，需要采取措施防止地基液化，并 改善其振动特性以提高地基的抗震性能。
常用地基加固方法
地基基础加固，就是因为天然地基软弱无 法满足地基强度、变形等要求，那么就需 要事先对地基进行处理，利用换填、夯实、 挤密、排水、胶结、加筋和热学等方法改 良地基土的工程特性，从而达到地基加固 的目的。
1
地基处理的目的及意义主要有下面5点：
1.提高地基土的抗剪切强度 地基的剪切破坏表现在：建筑物的地基承载力 不够；由于偏心荷载及侧向土压力的作用使结 构物失稳；由于填土或建筑物荷载，使邻近地 基产生隆起；土方开挖时边坡失稳；基坑开挖 时坑底隆起。地基的剪切破坏反映在地基土的 抗剪强度不足，因此，为了防止剪切破坏，就 需要采取一定措施以增加地基土的抗剪强度。
14
15
注浆技术加固软地基在技术上是可行的,在施 工质量和处理 效果上是好的,其承载力和稳 定性将得到较大提高,能够满足经济、工期要 求,而且极大地减少了环境污染,值得推广。
16
（二）粉体喷射法加固地基 采用粉体喷射法加固此处软土地基，喷下去
的水泥粉能迅速吸收地基中的水分，发生物 理化学变化，大大提高地基强度，使粉喷桩 与桩间土形成复合地基得良好的加固效果和较好的经济 效益。
5.改善特殊土的不良地基特性 主要是消除或减少黄土的湿陷性和膨胀土的 胀缩性等。
5
地基加固方法
（一）注浆法加固地基 注浆就是让水泥浆液或其他浆液在土体中通
过充填、渗透、扩展形成网络,一方面钻孔对 周围土体挤压提高土体的整体密度;另一方 面,钻孔内的灌注浆液形成柱状,增加了土体 的强度,三者经过压密使地基土体形成复合地 基,相互共同作用达到控制沉降、提高承载力 的目的。
10
注浆施工
注浆施工流程 P59
注浆过程中,同线位孔实行跳孔位作业。
暂停控制:当出现孔口冒浆,注浆压力和耗灰 量均较小时,暂停注浆,间歇后重注。
终注控制:注浆自下而上依次分段进行。若 注浆压力和耗灰 量均正常,地面出现冒浆或 浆液在邻孔冒出时,可终止该孔注浆作业。
注浆时随时注意孔口、邻近孔口及地面冒浆 情况,以确定是 否暂停或终注。注浆处理过 程中,对注浆压力、水灰比等严格把关,确保 注浆质量。
灰比为0.5,第 二注浆段为0.75。由于杂填土 均一性差,其孔隙率、渗透系数变化大,因而 仅用理论公式计算浆液扩散半径显然不甚合 理。现据大量的经验数据与现场注浆试验综 合得出r=1.5m。
8
注浆孔位置及孔深 根据浆液扩散半径,注浆孔孔距为1.5m,最优
排距为1.5m。注浆孔采取梅花形分布。根据 基础的埋深及勘察资料中杂填土及淤泥质土 的层厚,注浆孔深为4.0m～5.0m,注浆段厚约 3.0m。
9
注浆
由于注浆压力与土的重度、强度、初始应力、 孔深、位置及注浆次序等因素有关,而这些因 素又难以准确地确定,经注浆试验,得出如下 参数:注浆压力为0.3MPa～0.6MPa,其注浆过 程中根据具体情况再做适当调整。注浆量主 要与注浆对象的体积v,土的孔隙率n和经验系 数k值有关。据Q=k・v・n理论估算杂填 土、 淤泥或淤泥质土单位吸浆量分别为 0.35m3 ,0.28m3。在规定的注浆压力下,孔段 吸浆量小于0.6L/min时,延续30min即可结束 注浆。
11
在注浆过程中,当浆液从附近其他钻孔流出即 串浆时,采取如下方法处理:加大第Ⅰ次序孔 间的孔距;在施工组织安排上,适当延长相邻 两个次序孔施工时间的间隔,使前一次序孔浆 液基本凝固或具有一定强度后,再开始后一次 序钻孔;串浆孔若为待注孔,采取同时并联注 浆的方法处理,如串浆孔正在钻孔,则停钻封 闭孔口,待注浆完后再恢复钻孔
