安规电容介绍电容Y电容作用电路图定稿版

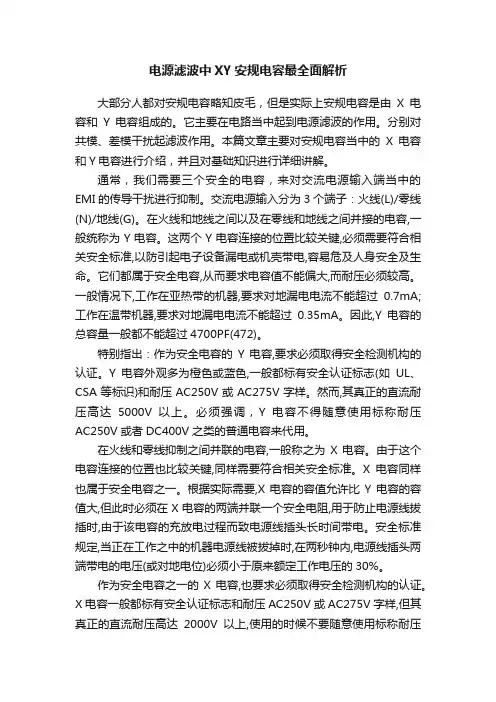

电源滤波中XY安规电容最全面解析
电源滤波中XY安规电容最全面解析大部分人都对安规电容略知皮毛，但是实际上安规电容是由X电容和Y电容组成的。
它主要在电路当中起到电源滤波的作用。
分别对共模、差模干扰起滤波作用。
本篇文章主要对安规电容当中的X电容和Y电容进行介绍，并且对基础知识进行详细讲解。
通常，我们需要三个安全的电容，来对交流电源输入端当中的EMI的传导干扰进行抑制。
交流电源输入分为3个端子：火线(L)/零线(N)/地线(G)。
在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。
这两个Y电容连接的位置比较关键,必须需要符合相关安全标准,以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。
它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF(472)。
特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。
Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样。
然而,其真正的直流耐压高达5000V以上。
必须强调，Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。
在火线和零线抑制之间并联的电容,一般称之为X电容。
由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。
X电容同样也属于安全电容之一。
根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电。
安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%。
作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。
X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。
y型安规电容
y型安规电容
Y型安规电容（SafetyCapacitor）是一种特殊的电容器，它的结构与普通电容器有很大的不同。
它比普通电容器具有更好的耐压特性，可以防止比较高的电压引起的放电行为，从而避免发生安全事故。
Y型安规电容是一种外形为Y型的线性放电电容。
它通常包括一个正极电容器和一个负极电容器。
正极电容器与负极电容器的电容值可以不相同，它们的电容值和结构取决于用途。
它的电路中还可以添加一个欧姆电阻以限制电流的放电过程。
Y型安规电容的特点是：电压在极限值以下时，电容器的容量不会出现感应电流；当电压达到极限值时，电容器的容量就会发生感应电流，这种电流将会影响到普通电容器；最后，Y型安规电容可以消耗较大的电能，从而保护普通电容器免受损坏。
Y型安规电容可以用来进行仪器仪表、电子设备和继电器的安全保护。
它可以用来过滤和平衡交流电路，保护电子设备免受外界电压突变的影响，防止电容器击穿。
此外，Y型安规电容还可以防止电路中的内部放电，从而提高电路的稳定性和可靠性。
Y型安规电容的应用非常广泛，它可以用于防止潮流法兰的扰动或干扰，也可以用于保护普通电容器。
在电梯、电视机、空调、家用电器、变频器等产品中，Y型安规电容都可以扮演重要角色，保证设备的安全使用。
Y型安规电容是一种外形为Y型的线性放电电容，由两个不同的容量电容组成，具有更好的耐压特性，它能够有效的保护电路和设备
免受高电压的损坏，并且可以消耗较大的电能，从而提高系统的可靠性。
因此，Y型安规电容成为电子设备中不可或缺的安全保护部件。
安规电容介绍(X电容,Y电容作用)_电路图
安规电容介绍（X电容，Y电容作用）_电路图1、安规电容介绍安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。
安規電容通常只用于抗干擾電路中的濾波作用。
安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。
处于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。
在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。
它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模工扰起滤波作用。
Y电容：在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。
这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。
它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF（472）。
Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。
特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。
Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。
然而,其真正的直流耐压高达5000V以上。
必须强调,Y 电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。
X电容：在火线和零线抑制之间并联的电容,一般称之为X电容。
X电容和Y电容的作用
X电容和Y电容的作用
X电容和Y电容称为安规电容，其一般出现在电源电路中，且在电源的输入端。
图中的CY1和CY2是Y电容，CX1为X电容。
简单的说一下什么是共模信号，什么是差模信号；
共模信号又称非对称干扰。
相位相同，幅度相同。
一般频率较高，在1MHZ左右，且共模信号一般来说是对大地的一个噪声；
差模信号又称对称干扰，相位相反，幅度相同。
频率不高，在1KHZ左右，差模信号一般在两根信号线之间出现。
X电容：
X电容的封装一般较大，取值一般在uf级别。
其在电路中一般接在火线L和零线N之间。
X电容能滤除差模干扰信号；
Y电容：
Y电容的封装一般较大，有塑料外壳，取值较低，在nf级别。
其在电路中一般接在L-GND和N-GND之间，Y电容能滤除共模干扰信号。

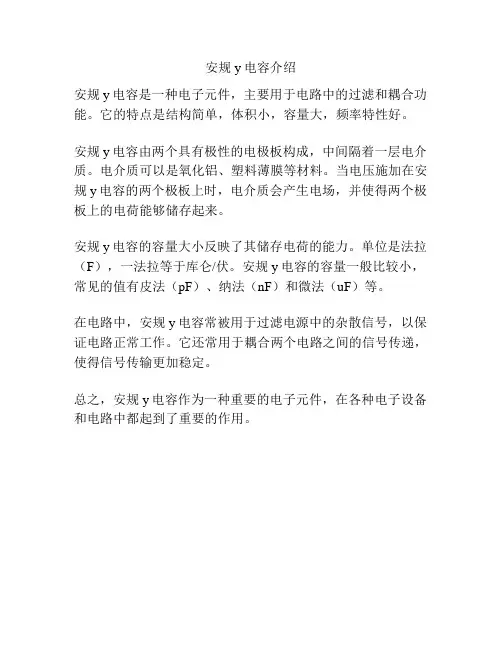

安规y电容介绍
安规y电容介绍
安规y电容是一种电子元件，主要用于电路中的过滤和耦合功能。
它的特点是结构简单，体积小，容量大，频率特性好。
安规y电容由两个具有极性的电极板构成，中间隔着一层电介质。
电介质可以是氧化铝、塑料薄膜等材料。
当电压施加在安规y电容的两个极板上时，电介质会产生电场，并使得两个极板上的电荷能够储存起来。
安规y电容的容量大小反映了其储存电荷的能力。
单位是法拉（F），一法拉等于库仑/伏。
安规y电容的容量一般比较小，常见的值有皮法（pF）、纳法（nF）和微法（uF）等。
在电路中，安规y电容常被用于过滤电源中的杂散信号，以保证电路正常工作。
它还常用于耦合两个电路之间的信号传递，使得信号传输更加稳定。
总之，安规y电容作为一种重要的电子元件，在各种电子设备和电路中都起到了重要的作用。
(完整版)什么是安规电容安规电容参数及作用和应用
什么是安规电容安规电容参数及作用和应用安规电容：安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.它包括X电容各Y电容两种类型，x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。
基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。
X电容抑制差模干扰，Y电容抑制共模干扰。
什么是安规电容 X 电容 Y电容根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y电容是指跨于L-G/N-G之间的电容器。
(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3，主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
安规电容XY电容解释说明
X电容，Y电容作用什么是安规电容X 电容Y电容根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y电容是指跨于L-G/N-G之间的电容器。
(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3，主要差别在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差别在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘<150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义什么是安规电容安规电容参数及作用和应用安规电容：安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.它包括X电容各Y电容两种类型，x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。
y1y2安规电容
y1y2安规电容
电容，是一种将电磁能量储存在一定体积的电气元件，是电子设备中最常用的器件之一。
电容的主要功能是电的储存和调节，是许多电子设备的重要组成部分，可以滤除不需要的频率，把需要的频率发出去，改变电流变化速率以达到更好的功能。
y1y2安规电容，是一种设计用于满足国家、行业和企业安全规范的特殊电容，可在高电压、低压和高温高压环境中安全运行，具有强大的电流调节、噪音抑制和电磁兼容能力。
它具有阻火设计，可防止意外的火灾爆炸，大大提高了设备的安全性能。
另外，y1y2安规电容可以抑制电力电磁波，有效地保护电子设备，降低设备的噪音，并具有长期使用寿命和高效稳定性能等优势。
内部结构上，y1y2安规电容经过多层封装，满足消防要求，以确保安全运行。
它使用特殊的高压电容介质，可在高压环境下保持稳定的工作效率，并具有抗震、耐腐蚀和高可靠性等优点。
另外，y1y2安规电容还采用高精度的技术工艺，使得它的容量非常准确，能够满足用户的各种需求。
此外，y1y2安规电容也有很多其他优点，例如防潮、耐高温、防爆等，可以在多种环境中安全运行。
在使用时，需要注意安装和维护方面的要求，以达到最佳的使用效果。
同时，由于y1y2安规电容具有重量轻、结构紧凑、工作效率高等特点，它在电子设备中应用十分广泛，是安全运行必不可少的组件。
总而言之，y1y2安规电容具有安全可靠、高效稳定、阻火设计等优点，能够满足国家、行业和企业的安全规范，为电子设备的安全运行提供了强有力的保障。
它的出现，可以更有效地抑制电磁干扰，有助于降低电子设备的噪音，保证电子设备的正常工作，从而提高了电子设备的性能和安全性能。
安规y电容安规瓷片电容
安规y电容安规瓷片电容
安规瓷片电容和安规y电容都是电子元器件的一种，但它们的特点和应用场景略有不同。
瓷片电容具有耐磨直流高压的特点，适用于高压旁路和耦合电路中，其中的低耗损高压圆片具有较低的介质损耗，特别适合在电视接收机和扫描等电路中使用。
安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。
安规电容包括X电容和Y电容两种类型，X电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。
Y电容属安规电容需安规认证，瓷片电容不可作为Y电容，无法替代Y电容使用。
在设计研发产品时，需要在成本和产品可靠性之间找到平衡点，避免一味追求降低成本而牺牲产品的可靠性和寿命。
安规电容基本介绍
安规电容器基本介绍
• 通过介绍，消除以下对安规电容认知的误 解
1. 黄色外壳的电容就是安规电容 2.标称电压是275VAC一定就是安规电容 3.安规电容的电压、容量值是随意 4.安规电容的测试电压与一般交流电容一样
2020/7/31
安规电容器基本介绍
• 安规电容相关参考资料(OA)
2020/7/31
安规电容器基本介绍
• 6.气候类别（40/105/21） 下限温度－40℃；上限温度+ 105℃ ，稳
态湿热试验持续时间21天 **依IEC60384-14标准稳态湿热试验持续时
间分为21天和56天，默许为21天，一般气候 类别后紧跟一个字母表示阻燃等级。阻级等 级 采用针焰烯烧试验进行，分为A 、B 、C 三个等级，IEC60384-14标准默许C级。
2020/7/31
安规电容器基本介绍
• 7.安规电容安规认证标志
北美市场：
R
c US
UL&CUL 美国/加拿大
UL美国 CSA加拿大
c
UL加拿大
S 欧D共VE体市场：10
+ S
DN
FI
VDE 德国
ENEC
SEV SENKO
欧洲标准电器认证
瑞士 瑞典
2020/7/31
DEMKO NEMKO FIMKO
1.电子设备用固定电容器 第14部分：分规范 抑制电磁干扰和电源网络连 接用固定电容器GB/T 14472-1998
2.电子设备用固定电容器第1部分：总规范 GB/T-2693-2001
3 . UL1283-2005标准
2020/7/31
安规电容器基本介绍
4 . IEC60384-14-2005标准 5 .无线电和电视设备用跨电源线、天线耦合
Y安规电容知识
Y 安规电容知识Y 电容Y1和Y2你知道？我感觉这个对新手比较有用常识所以就整理了；Y 电容分为Y1电容和Y2电容，Y1属于双绝缘Y 电容,用于跨接一二次侧.Y2则属于基本单绝缘Y 电容,用于跨接一次侧对保护大地即FG 线Y1 400VAC 471 KY1 400VAC 331 KY1 400VAC 221 KY1 400VAC 151 KY2 250VAC 472 MY2 250VAC 332 MY2 250VAC 222 MY2 250VAC 152 MY2 250VAC 102 M 安规电容：Y 电容－－－有高压瓷片的。
Y 型电容连接在相线与地线之间。
为了不超过相关安全标准限定的地线允许泄漏值，这些电容的值大约在几nF 。
一般地，Y 电容应连接到噪声干扰较大的导线上；Y 电容分为Y1电容和Y2电容，Y1属于双绝缘Y 电容,用于跨接一二次侧.Y2则属于基本单绝缘Y 电容,用于跨接一次侧对保护大地即FG 线。
安规电容是指用于这样场合，即电容器失效后，不会导致电击，不危及人身安全. X 安规电容安全等级 应用中允许的峰值脉冲电压 过电压等级（IEC664） X1 >2.5kV ≤4.0kV SW { {X2 ≤2.5kV IY-F 6bXVX3 ≤1.2kV }_.T.S@;9eY 安规电容安全等级 绝缘类型 额定电压范围Y1 双重绝缘或加强绝缘 ≥ 250VY1Y2Y2 基本绝缘或附加绝缘≥150V≤250VY3 基本绝缘或附加绝缘≥150V≤250VY4 基本绝缘或附加绝缘<150VX电容抑制差模干扰Y电容抑制共模干扰根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器。
2. Y电容是指跨于L-G/N-G之间的电容器。
(L=Line, N=Neutral, G=Ground) 。
(1.)加Y-CAP最重要的目的是为了过EMI(2.)现在大多人不想加Y-CAP，有两点：a.是为了降低成本，一个Y-CAP有0.3RMB，现在大家都在进行NO Y设计b.我们的开关电源在一些音频设备上使用时有很多的困扰，比如mp3用开关电源就没有用线性电源好，固定台电话，ADSL用开关电源就会有噪音；3.安规对Y-CAP没有说一定要加，只要你的EMI能过就可以，Y-CAP太大会影响漏电流.安规电容：Y电容－有高压瓷片的。
X电容,Y电容的作用
火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y。
由于火线与0线直接电容，受电压峰值的影响，避免短路，比较注重的参数就是耐压等级，在电容值上没有定限制值。
火线与地线直接电容要涉及到漏电安全的问题，因此它注重的参数就是绝缘等级
一.抑制电源电磁干扰用电容器
当在电源跨线电路中使用电容器来消除噪音时，不仅仅只有正常电压，还必须考虑到异常的脉冲电压（如闪电）的产生，这可能会导致电容器冒烟或者起火。所以，跨线电容器的安全标准对于在不同国家有严格规定，故必须使用经过安全认证的电容器。
二.不允许将直流电容器用作跨线电容器使用：
对于X2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合，如电源跨线路连接，可承受2.5kV的脉冲电压。
X电容，Y电容作用
安规电容：
安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.
它包括X电容各Y电容两种类型，x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。X电容抑制差模干扰，Y电容抑制共模干扰。
对于Y2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合，用于电源跨线路连接时，能承受5kV的脉冲电压冲击，不致发生击穿现象。
不加Y电容是减少漏电流，防止产生接触电流，如手机充电器。
什么是安规电容 X 电容 Y电容
根据IEC 60384-14，电容器分为X电容及Y电容，
1. X电容是指跨于L-N之间的电容器，
jnc安规y电容
jnc安规y电容
JNC安规Y电容是一种特定的电容器，其主要用于电气设备的电路中以提供安全保护。
安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 它包括了X电容和Y电容。
Y电容是安规电容之一，它是跨接在电力线两线（L-N）之间的电容，一般来说，Y电容是安规电容中容量最大的一种。
Y电容连接在相线和零线之间。
也就是L和N之间。
Y电容通常有两个，一个接L与地线，一个接N与地线，它们对地线的电压均为220V。
这两个Y电容连接的位置比较关键，必须需要安全认证。
Y电容要求必须有安全认证，Y电容在电路中起到电源滤波作用，分别对共模，差模工扰起滤波作用。
JNC可能是电容器的制造商或品牌名称，具体的JNC安规Y电容的规格、性能、应用等信息，需要参考制造商提供的产品手册或技术规格书。
在选择和使用JNC安规Y电容时，应注意其额定电压、容量、工作温度范围、漏电流等参数，以确保其适用于特定的应用环境。
同时，应遵循相关的安全规定和操作指南，以确保使用过程中的安全。
请注意，电容器是电子元件，处理不当可能会导致电击或设备损坏。
在处理或操作电容器时，请确保你已了解相关的安全知识和操作规范，或寻求专业人员的帮助。
安规电容X电容Y电容详细分析
安规电容X电容Y电容详细分析安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y电容是指跨于L-G/N-G之间的电容器。
(L="Line", N="Neutral", G="Ground")X电容底下又分为X1, X2, X3，主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘LED驱动设计5大技巧要领1、芯片发热这主要针对内置电源调制器的高压驱动芯片。
y安规电容的作用
y安规电容的作用嘿，朋友！你可曾好奇过，在那些复杂的电子设备里面，有一个小小的元件，叫做安规电容，它到底在发挥着什么样的神奇作用呢？想象一下这样一个场景，你正坐在舒适的沙发上，手里拿着手机，悠然自得地刷着短视频。
突然，手机“啪”的一声黑屏了，还冒出一股刺鼻的焦味。
哎呀呀，这可太糟糕了，不是吗？这时候，安规电容可能就是那个能避免这种灾难发生的“小英雄”。
在我们日常生活中，各种电器设备就像是一个个忙碌的小精灵，为我们服务着。
而安规电容呢，就如同这些小精灵的“保镖”。
它藏在电器的内部，默默守护着电器的安全运行。
比如说，咱们家里的电视机。
当电流像一群调皮的孩子在电路里乱跑时，安规电容就会挺身而出，把这些“调皮鬼”们管理得服服帖帖，让电流稳定有序地流动。
如果没有安规电容，那电流可能就会变得肆无忌惮，说不定哪天电视机就会“发脾气”，罢工不干啦！再看看咱们办公桌上的电脑。
在那复杂的电路板中，安规电容也在辛勤工作着。
它就像一个忠诚的卫士，时刻警惕着可能出现的危险。
当电压突然升高，就像来了一场突如其来的暴风雨，安规电容会迅速行动，吸收多余的能量，保护其他元件不受到伤害。
你也许会问，这安规电容到底有什么特别的本事呢？其实啊，它就像是一个超级海绵，能够吸收电路中的尖峰电压和脉冲电流。
又好比是一个灵活的交通警察，指挥着电流的流向，确保一切都有条不紊。
而且啊，安规电容还有一个重要的任务，那就是保障我们的安全。
它能够降低电器漏电的风险，就像是给电器穿上了一层绝缘的防护服。
要是没有它，万一电器漏电，那可就像是一个隐藏在身边的“电老虎”，随时可能扑上来咬我们一口。
你想想，要是在一个雷电交加的夜晚，没有安规电容守护着家里的电器，那闪电带来的瞬间高压，岂不是会把电器都给摧毁？我们的生活岂不是会变得一团糟？所以说啊，安规电容虽然个头小，但其作用可真是不容小觑。
它就像一位默默无闻的幕后英雄，为我们的电器设备保驾护航，让我们能够安心地享受科技带来的便利。
y型安规电容
y型安规电容
Y型安规电容是一种特殊的电容，它可以抑制电路中的高频噪声，同时不影响电路的正常工作。
它可以在电路中充当一种低频滤波器，具有减少噪声的作用，因此被用于各种电子设备中，特别是用于音频和视频设备中。
Y型安规电容是由聚酰胺，热熔胶，橡胶材料和金属箔片等制成的。
它们有多种不同类型，包括：平衡型，双元型，反应型，反馈型，交叉型和控制型等。
它们以Y型图案连接，安装方式也有多种，例如管脚安装，直插式，罐插式，网络插头，手拉式，半桥式，双头等，具体的安装模式可以根据不同的应用要求进行配置安装。
Y型安规电容的优点有：安装简单，容量大，结构紧凑，稳定性好，可靠性高，抗干扰性强，噪声减少等。
它们可用于各种电子设备，特别是音频和视频设备中，可以降低电路中的噪声，使系统更加稳定可靠。
由于Y型安规电容的优点，它们被广泛的应用于各种电子设备中，例如蓝牙音箱，电脑，家用电器，机器人，汽车，台式电脑，游戏机，影音系统，显示屏，通信系统，电脑硬盘，多媒体设备等。
另外，它们也可以应用于电源线中，可以减少电源线带来的噪声，从而提高设备的使用率。
Y型安规电容的使用过程中也需要注意一些注意事项，首先，它们本身是电容，会有电压突变的情况，应该避免和高压设备混用；其次，由于它们有一定的容量，应避免过载；最后，应避免将它们放置
在潮湿的环境中，以防止潮气破坏其内部材料。
总之，Y型安规电容是电子设备中不可缺少的部件，它们可以有效的抑制噪声，从而提高设备的可靠性。
在正确使用Y型安规电容的同时，也要注意环境温湿度，避免电压突变等情况，从而可以有效的利用它们的优势，确保设备的正常运行。
y安规电容
y安规电容
电容器（Capacitor）是一种电子元器件，在电子设备中有着极为重要的作用，能够在短时间内蓄存静电能量，是电子设备的核心元器件之一。
尤其是低功耗设备，电容器尤为重要，其能否稳定工作，直接关系到设备的安全可靠性。
Y安规电容，也称安全电容，被国际电子行业界公认为是最安全可靠的电容器，其是在电容器基础上扩展，通过增加安装比例而形成的，是一种专门为低功耗设备而设计的电容器产品。
Y安规电容厂家具备更为完善的质量管控，能够更好地保证产品的可靠性与安全性。
首先，Y安规电容在安装上有着更安全可靠的基础条件，其安装比例明显比普通电容高，可以更好地提供基础安全保障，防止设备在使用过程中因安装不足而出现突然发射现象，降低设备无法正常工作的风险。
其次，Y安规电容厂家具有更为完善的质量管控体系，从产品计划、原料采购、工艺把控到检测流程，以及出货前的最终检验，都是更为严格的质量管控标准，从根本上保证产品的可靠性。
此外，Y安规电容的电源连接部分，更是有着完善的安全设置，从硬件结构到软件程序，都是更为安全可靠的设置，可以更好地保障电源的工作安全性。
在此基础上，Y安规电容基于综合性能而定义，能够更好地满足低功耗设备的工作要求，更能够稳定地为设备提供电能，使设备在长期工作中，始终处于安全状态。
总之，Y安规电容具备更安全可靠的特性，其能够有效地为现代电子设备提供安全可靠的工作环境，从而在一定程度上保障设备的安全可靠性。
只有以安全为基础，才能够保证设备的可靠使用，因此选择Y安规电容，想必是现代科技发展中必不可少的一环。
y型安规电容
y型安规电容
作为一种新型的安规电容，Y型安规电容具有很好的电流传输性能，其结构比较简单，因此，在工业上的应用也很广泛。
它可以在各种应用环境中，如家用电器、电梯、电线、开关、控制器等中提供较好的稳定和可靠性。
Y型安规电容由两个并排排列的平行线构成，两条线之间由滤波层来隔开，以抑制电磁干扰，以提高系统的可靠性和稳定性。
而且，这种电容的容量比较大，可以有效的抑制脉冲波干扰，从而提高电路的稳定性。
Y型安规电容的制造技术已经取得了很大的进步，使得它容许的最小电阻值变得更小，大大提高了抗电磁干扰的能力。
另外，由于它的尺寸很小，可以根据客户需求设计各种不同尺寸、性能的电容。
Y型安规电容具有良好的可靠性，可以有效保护电路元件，防止因电磁干扰造成的故障。
此外，由于它采用自动抗衡设计，也可以有效地防止电容过载，有效避免损坏电容的情况发生。
Y型安规电容是一种安全可靠的安规电容，其优良的抗电磁干扰能力和可靠性使它在各种应用环境中都得到了广泛的应用。
值得一提的是，它的成本也比较低，可以根据客户需求设计各种不同的电容，满足客户的需求。
总的来说，Y型安规电容的优点多多，它在家用电器、电梯、电线等行业的应用效果更是显著，非常值得推荐。
它有着优异的性能，能有效抑制电磁干扰，避免因此而导致的故障，在工业上的应用价值
很高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安规电容介绍电容Y电
容作用电路图
HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
安规电容介绍（X电容，Y电容作用）_电路图1、安规电容介绍
安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。
安规电容通常只用于抗干扰电路中的滤波作用。
安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。
处于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。
在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。
它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模工扰起滤波作用。
Y电容：
在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。
这两个Y电容连接的位置比较关键,必须需要符合相关安全标准,以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。
它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF （472）。
Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y 电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安
全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。
特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。
Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。
然而,其真正的直流耐压高达5000V以上。
必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。
X电容：
在火线和零线抑制之间并联的电容,一般称之为X电容。
由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。
X电容同样也属于安全电容之一。
根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电。
安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%。
作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。
X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。
通常,X电容多选用纹波电流比较大的聚脂薄膜类电容。
这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小。
普通电容纹波电流的指标都很低,动态内阻较高。
用普通电容代替X电容,除了电容耐压无法满足标准之外,纹波电流指标也难以符合要求。
2、安规电容分类
安规电容分为x型和y型。
交流电源输入分为3个端子：火线L/零线N/地线G，(L=Line,N=Neutral,G=Ground)。
跨于“L-N”之间，即“火线-零线”之间的是X电容；跨于“L-G/N-G”之间，即“火线-地线或零线-地线”之间的是Y电容。
火线与零线之间接个电容就像是“X”,而火线与地线之间接个电容像个“Y”，这些都不是按什么材质来分的。
由于火线与零线跨接电容，受电压峰值的影响，为避免短路，比较注重的参数就是耐压等级，在电容值上没有定限制值。
所以X型安规电容按能承受的脉冲电压分为X1,X2,X3电容。
火线与地线跨接电容要涉及到漏电安全的问题，因此它注重的参数就是绝缘等级，太大的容值电容会在电源断电后对人对器件产生影响。
所以Y型安规电容按绝缘等级分为Y1，Y2，Y3，Y4电容。
至于安规标准各个国家有一些差别，但额定电压无非就是250和400。
各大厂家做的安规电容就是要满足这个安规标准的需求，一个安规电容可以满足Y电容的要求，也有可以做成满足X电容要求。
所以就有的安规电容上标X1Y1,X1Y2...等。
一般安规电容内部包含了若干个X电容和Y电容，一般为1个X电容，两个Y电容，具体看外标参数。
容量计算：一般两级X电容，前一级用0.47uF,第二级用0.1uF；单级则用0.47uF（电容容量的大小和电源的功率无直接关系）。
3、电源的安规认证
什么是安规认证
随着我国经济的高速发展，人们的生活水平不断提高，电子产品大量进入家庭，由于这些设备存在触电、火灾、有害辐射、化学、爆炸及机械伤人的危险，为了保护用户的生命财产安全，维护消费者利益，促进企业提高产品质量，国家相继制定了有关产品的安全标准，将上述危险减到最小，并通过立法保证安全标准的贯彻执行。
被国家认可的国家认证机构，对通过有关检验的电子产品，予以认可，承认这些产品符合有关安全标准。
国家认证机构
是颁发或授权表明设备符合规定标准的国家级许可证或国家级合格标志的组织。
在我国，中国电工产品认证委员会（CCEE）是经过国务院标准化行政主管部门---国家质量技术监督局授权，国家进出口商品检验局和国际电工委员会中国国家委员会认可，代表中国参加国际电工委员会电工产品安全认证组织（IECEE）的唯一机构。
国家质量技术监督局1999年第八号公告：
自2000年5月29日起电脑电源的生产、销售及使用强制实施安全认证及监督管理。
其实大多数工业发达国家对于电气产品的安全标准都有法律作保障。
不经安全检验合格或认证合格的产品不得在市场销售，甚至要追究法律责任，我国标准化法第14条也规定：“不符合强制性标准的产品，禁止生产、销售和进口”，第20条还规定“生产、销售、进口不符合强制性标准的产品，由法律、行政法规规定的行政主管部门依法处理；造成严重后果构成犯罪的，对直接责任人依法追究刑事责任。
”由此可知，在国家质量技术监督局的强制监督管理下，未经认证的开关电源将没有市场，经过安全认证合格的电源的生产、销售和使用才会受到法律的保护。
开关电源安全标准的主要内容
安全标准是以保障使用者的生命财产安全为出发点，对电子电器产品在原材料的绝缘、阻燃等方面作出了严格的规定。
符合安全规格的产品，不仅要求产品本身符合安全标准，也要求生产厂商有完善的安全生产、质量保证体系。
我国的国家标准是GB4943-1005《信息技术设备（包括电气设备）的安全》。
安全认证主要包括爬电距离、抗电强度、漏电流和温度四方面的要求：
1、爬电距离：
指沿绝缘表面测得的两个导电零件之间或导电零件与设备界面之间的最短距离，强调爬电距离是为了防止器件间或器件与地之间打火威胁人身安全。
2、抗电强度：
指在交流输入线之间或交流输入与机壳之间将零电压增加到1500V交流或2200V直流时，不击穿或拉电弧。
3、漏电流：
通过隔离变压器在电源的火线或零线与易触及的金属之间串接电流表，开关电源的漏电流在260V交流输入下不应超过3.5mA。
4、温度：
安全标准对电子电器的求很严，并要求材料有阻燃性，开关电源的内部温升不应超过65℃，比如环境温度是25℃，电源元器件的温度应小于90℃。
安规产品与非安规产品的区别：
1）经安规认证的产品在元件、材料的绝缘、阻燃等方面进行了严格的规定，但产品是符合安规的并不代表性能的好坏。
2）由于安全认证的申请时间较长，还有严格的限制和要求，象我国的CCEE认证，不仅送检产品本身要符合CCEE标准，同时要求工厂要相对完善（类似ISO9000审核）的品质保证体系，以保证大批量生产时，每一个产品都市符合CCEE的要求；不仅如此，还要接受CCEE机构定期和不定期的质量监督及检查。
基于这原因，在申请安全认证时，厂家都会考虑产品本身的完善性和实用性。
因为安全认证申请后，不得随意作任何变更、替代或修改，所以相对的讲，安规产品的起点会较非安规产品高出许多。
非安规电源，在积尘、潮湿、高温、雷电、震动等情况下、容易出现短路现象，一旦出现短路，非安规电源极易引起火灾，严重影响用户的生命财产安全，所以世界各国对安规标准执行得非常严格。
