微机原理实验报告
微机原理实验一报告
微机原理实验一1．DEBUG 的基本操作：（1）从WINDOWS 进入DOS 之后，输入命令启动DEBUG：C：>DEBUG 回车（2）输入R 命令，查看和记录CPU 各个寄存器的内容：-R 回车看到什么？AX=0000 BX=0000 CX=0000 DX=0000 SP=FFEE BP=0000 SI=0000 DI=0000DS=16D3 ES=16D3 SS=16D3 CS=16D3 IP=0100 NV UP EI PL NZ NA PO NC 16D3:0100 0000 ADD [BX+SI],AL DS:0000=CD（3）输入 A 命令，汇编下面的字符“WINDOWS”显示程序（DEBUG 调试环境中，默认为十六进制，因此源程序中十六进制数后面不写H）：-A 100 ；从偏移地址是0100H 处开始写指令MOV AH，２MOV DL, 57 ；57H 是“W”的ASCII 码INT 21 ；INT 21 是DOS 功能调用，AH=2 代表2 号功；能。
这3 句合起来的功能是：显示DL 中的字符MOV DL, 49INT 21MOV DL, 4EINT 21MOV DL, 44INT 21MOV DL, 4FINT 21MOV DL, 57INT 21MOV DL, 53INT 21INT 3 ；功能是产生一个断点，不要省略（4）输入U 命令反汇编上面的程序：-U 100问：这里100代表什么？反汇编从0100开始（5）输入G命令连续运行上面的程序，记录运行结果：-G=100AX=0000 BX=0000 CX=0000 DX=0000 SP=FFEE BP=0000 SI=0000 DI=0000DS=16D3 ES=16D3 SS=16D3 CS=16D3 IP=0100 NV UP EI PL NZ NA PO NC 16D3:0100 B402 MOV AH,02（6）输入E命令把上面程序中的数据57，49，4E，44，4F，57，53依次分别改为57，45，4C，43，4F，4D，45：-E 103 回车（以下同）-E 107-E 10B-E 10F-E 113-E 117-E 11B（7）输入D命令查看程序机器码的存放情况：-D 100 11E ；看从100开始到11E的机器码（8）输入G命令再连续运行程序，并记录运行结果：-G=100WELCOMEAX=0245 BX=0000 CX=0000 DX=0045 SP=FFEE BP=0000 SI=0000 DI=0000DS=16D3 ES=16D3 SS=16D3 CS=16D3 IP=011E NV UP EI PL NZ NA PO NC 16D3:011E CC INT 3（9）依次输入下面的T命令（单步执行）和G命令（设置断点并启动运行），记录各命令的运行结果：-T=100 回车-G=100 106 回车-G=100 10A 回车-G=100 10E 回车-G=100 11E 回车T=100AX=0245 BX=0000 CX=0000 DX=0045 SP=FFEE BP=0000 SI=0000 DI=0000DS=16D3 ES=16D3 SS=16D3 CS=16D3 IP=0102 NV UP EI PL NZ NA PO NC 16D3:0102 B257 MOV DL,57-g=100 106W-g=100 10aWE-g=100 10eWEL-g=100 11eWELCOME2．一字节十六进制数转换为ASCII码（只考虑大写字母）用E命令在DS：1000单元中存放十六进制数5A，用A命令从CS：0100单元开始存放下面程序的机器码，并调试运行（DEBUG调试环境中，源程序中十六进制数后面不写H）：CS：0100 8D360010 LEA SI,[1000] ；将EA=1000送入SI中0104 8D3E2010 LEA DI,[1020] ；将EA=1020送入DI中0108 8A04 MOV AL,[SI] ；（AL）←（（SI））010A 240F MOV BL,AL ；将AL中的一个字送入BL010C 240F AND AL,0F ；（AL）←（AL）^（01H）010E E80E00 CALL 011F ；调用EA=011F中的指令0111 80E30 AND BL,F0 ；（BL）←（BL）^（F0H）0114 B90400 MOV CX,4 ；将立即数4送入CX中0117 D2EB SHR BL,CL ；将BL中的内容左移CL；中指出的位数，且每次移位最低位补0 0119 88D8 MOV AL,BL ；将BL中的一个字送入AL011B E80100 CALL 011F ；调用EA=011F中的指令011E F4 RET ：返回指令011F 3C09 CMP AL,09 ；（AL）-09，根据结果设置标志位0121 7602 JBE 0125 ；执行EA=0125的指令0123 0407 ADD AL,07 ；（AL）←（AL）+07H0125 0430 ADD AL,30 ；（AL）←（AL）+30H0127 8805 MOV [DI],AL ；（AL）送入EA=（DI）的单元中0129 47 INC DI ；（DI）←（DI）+1012A C3 RET ；返回指令运行结果：1）写出执行上述程序的命令行-G=1002）程序执行后，[1020]=_____41_____，[1021]=___35______。
微机原理实验报告_2
实验一汇编语言的编译、链接和调试一、实验目的1、学会使用masm对汇编源程序进行编译、链接、调试、运行。
2、掌握汇编语言的程序格式。
3、巩固所学的汇编语言指令。
二、实验环境１、硬件：PC 微机２、软件：宏汇编MASM 软件三、实验原理1、汇编语言程序的上机与处理过程2、汇编语言的程序格式（1）汇编程序一般由若干段组成，每个段都有一个名字，以SEGMENT作为段的开始，以ENDS作为段的结束，这两者前要冠以相同的名字作为段名。
（2）代码段和堆栈段必不可少，数据段和附加段可根据需要设置。
堆栈段的SEGMENT之后有关键字STACK。
代码段中有伪指令ASSUME告诉汇编程序，在各种指令执行时所要访问的各段寄存器将分别对应哪一段。
（3）源程序的每一段是由若干行汇编语句组成，每一行只有一条语句，且不能超过128个字符，但一条语句允许有后续行，最后均以回车结束。
（4）整个源程序必须以END语句结束，它通知汇编程序停止汇编。
四、实验内容进入DOS环境中相应的目录下。
如汇编软件的文件来为：D:\MASM，则对应的操作为（1）选择windows的“开始”→“程序”→“附件”→“命令提示符”（2）在DOS命令提示符下输入如下命令（其中带下划线部分为输入内容）。
C:\Documents and Settings\new>D:D:\>CD MASMD:\MASM>EDIT TEXT.ASM进入编辑程序，在其环境下输入编好的源程序，然后在盘上生成一个扩展名为.asm的文件。
程序示例DATA SEGMENTDA1 DB 10H,20H,30H,40HDA2 DB 0F0H,0B0H,0A0H,90HDA3 DB 00H,00H,00H,00HDATA ENDSSTACK1 SEGMENT PARA STACKDB 10 DUP(?)STACK1 ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK1START: MOV AX,DATAMOV DS,AXMOV AL,[DA1]ADD AL,[DA2]MOV [DA3],ALMOV AL,[DA1+1]ADC AL,[DA2+1]MOV [DA3+1],ALMOV AL,[DA1+2]ADC AL,[DA2+2]MOV [DA3+2],ALMOV AL,[DA1+3]ADC AL,[DA2+3]MOV [DA3+3],ALCODE ENDSEND START3. 用宏汇编程序MASM，将扩展名为.ASM的源程序汇编成目标程序，即生成盘上扩展名为.OBJ的文件。
微机原理的实验报告
一、实验目的1. 理解微机的基本组成和各部件的功能；2. 掌握微机的工作原理和指令系统；3. 熟悉汇编语言程序设计的基本方法；4. 提高动手能力和实际操作技能。
二、实验内容1. 微机系统组成实验（1）实验目的：了解微机的基本组成和各部件的功能。
（2）实验内容：观察并记录微机系统的各个部件，如CPU、内存、硬盘、主板等，并了解它们的功能。
（3）实验步骤：①观察微机系统各个部件的连接情况；②了解各个部件的功能和作用；③分析微机系统的整体结构。
2. 微机工作原理实验（1）实验目的：掌握微机的工作原理。
（2）实验内容：观察并记录微机工作过程中的各个阶段，如指令的取指、译码、执行等。
（3）实验步骤：①观察微机工作过程中的各个阶段；②了解各个阶段的功能和作用；③分析微机工作原理。
3. 指令系统实验（1）实验目的：熟悉汇编语言指令系统。
（2）实验内容：学习汇编语言的基本指令，如数据传送指令、算术运算指令、逻辑运算指令等。
（3）实验步骤：①学习汇编语言的基本指令；②编写简单的汇编语言程序，实现数据传送、算术运算、逻辑运算等功能；③调试程序，观察程序运行结果。
4. 汇编语言程序设计实验（1）实验目的：提高汇编语言程序设计能力。
（2）实验内容：编写一个汇编语言程序，实现以下功能：①计算两个数的和；②判断一个数是否为偶数；③输出程序运行结果。
（3）实验步骤：①编写汇编语言程序，实现上述功能；②调试程序，观察程序运行结果；③分析程序运行过程，确保程序正确性。
三、实验结果与分析1. 微机系统组成实验：通过观察和记录微机系统的各个部件，了解了微机的基本组成和各部件的功能。
2. 微机工作原理实验：通过观察微机工作过程中的各个阶段，掌握了微机的工作原理。
3. 指令系统实验：通过学习汇编语言的基本指令，熟悉了汇编语言指令系统。
4. 汇编语言程序设计实验：通过编写汇编语言程序，提高了汇编语言程序设计能力。
四、实验心得通过本次微机原理实验，我对微机的基本组成、工作原理和指令系统有了更深入的了解。

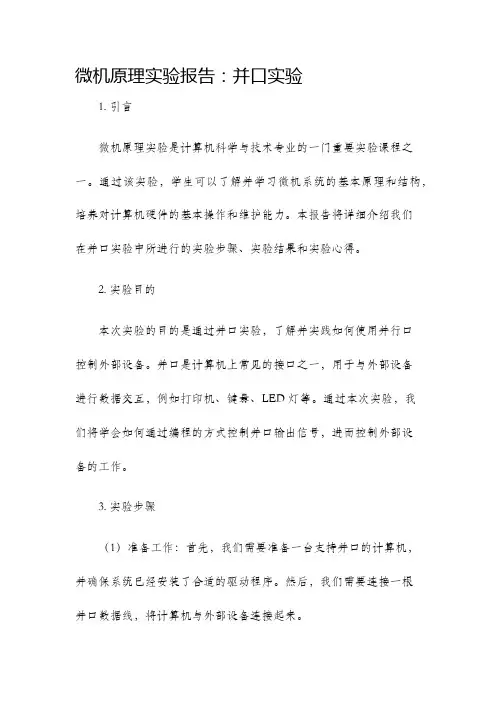

微机原理实验报告并口实验
微机原理实验报告：并口实验1. 引言微机原理实验是计算机科学与技术专业的一门重要实验课程之一。
通过该实验，学生可以了解并学习微机系统的基本原理和结构，培养对计算机硬件的基本操作和维护能力。
本报告将详细介绍我们在并口实验中所进行的实验步骤、实验结果和实验心得。
2. 实验目的本次实验的目的是通过并口实验，了解并实践如何使用并行口控制外部设备。
并口是计算机上常见的接口之一，用于与外部设备进行数据交互，例如打印机、键盘、LED灯等。
通过本次实验，我们将学会如何通过编程的方式控制并口输出信号，进而控制外部设备的工作。
3. 实验步骤（1）准备工作：首先，我们需要准备一台支持并口的计算机，并确保系统已经安装了合适的驱动程序。
然后，我们需要连接一根并口数据线，将计算机与外部设备连接起来。
（2）编程环境搭建：我们要使用的编程语言是C语言，所以需要在计算机上配置相应的编译器和开发环境。
（3）编写代码：接下来，我们需要编写一段简单的代码，来控制并口输出信号。
这段代码通常包括对并口寄存器的读写操作。
我们可以使用IO口的寄存器来设置输出状态和控制外部设备的工作。
（4）测试与调试：在编写完代码后，我们需要进行测试和调试。
通过观察外部设备的反应，可以判断代码是否正确地控制了并口输出信号。
如果出现问题，我们可以通过查看代码和调试信息来找出问题的原因。
4. 实验结果我们按照上述步骤完成了实验，并取得了如下实验结果：（1）成功控制外部设备：通过编写控制代码，我们成功地控制了与计算机连接的外部设备。
例如，我们可以在LED灯上显示相应的图案和文字。
（2）了解并口寄存器操作：通过本次实验，我们对并口寄存器的操作有了更深入的了解。
我们学会了如何设置输出状态和控制外部设备的工作模式。
（3）掌握数据传输方法：在实验过程中，我们还掌握了一些基本的数据传输方法。
例如，我们可以通过并口将数据传输给外部设备或从外部设备接收数据。
5. 实验心得通过本次并口实验，我们对微机系统的基本原理和结构有了更深入的了解。
微机原理实验报告
目录软件实验部分：实验一清零程序实验二拆字程序实验三拼字程序实验四数据区传送子程序实验五数据排序实验实验六查找相同数个数实验七无符号双字节快速乘法子程序实验八多分支程序实验九脉冲计数(定时/计数器实验)实验十电脑时钟(定时器、中断综合实验)硬件实验部分：实验一 P1口亮灯实验实验二 P1口转弯灯实验实验三 P3.3口输入，P1口输出实验四工业顺序控制实验五继电器控制实验六 8255控制交通灯实验七 LED16×16点阵显示实验实验八串并转换实验实验九 A/D转换实验实验十 D/A转换实验十一电子音响实验十二步进电机控制实验十三 8032串行口应用实验㈠——双机通信实验十四小直流电机调速实验软件实验部分本节共编了十个软件实验，通过这些实验程序的调试，使学生熟悉MCS-51的指令系统，了解程序设计过程，掌握汇编语言设计方法以及如何使用实验系统提供的调试手段来排除程序错误。
本节提供的软件实验，涉及外部数据存储器扩展寻址操作，因此需按下图连接实验线路。
1．将存储器单元的D0—D7总线接口用8芯扁平线与数据总线单元D0—D7的任一接口相连，存储器单元的A0—A7地址接口与地址总线单元（低8）A0—A7的任一接口相连，存储器单元的A8—A12地址接口与地址总线单元（高8）A8—A12的任一接口相连。
注意外部扩充的数据区的有效范围。
2．存储器单元的WE/PGM插孔与六位LED左下方的IOWE插孔相连。
3．存储器单元的OE插孔与六位LED左下方的IORD插孔相连。
4．存储器单元的CS1插孔与六位LED右下方的IOWE插孔相连。
实验一清零程序一、实验目的掌握汇编语言设计和调试方法，熟悉键盘操作。
二、实验内容把2000H-20FFH的内容清零三、程序框图四、实验步骤用连续或单步方式运行程序，检查2000-20FF中执行程序前后的内容变化。
五、思考假使把2000H-20FFH中的内容改成FF，如何修改程序。
微机原理的实验报告
微机原理的实验报告一、实验目的本实验旨在深入理解微机原理的相关知识，并通过实践操作，掌握微机原理的实验方法与技巧。
二、实验内容1. 搭建微机实验系统：根据实验所需，搭建适当的微机实验系统，包括各种硬件设备的连接与设置。
2. 硬件接口的实验：通过连接不同的硬件接口，进行实验操作，学习硬件接口的使用方法和原理。
3. 程序设计与调试实验：使用相应的汇编语言或高级语言，编写程序并进行调试，观察程序的执行结果。
4. 中断实验：通过调用不同的中断服务例程，进行实验操作，学习中断的使用原理和应用场景。
三、实验步骤与结果1. 实验步骤：(1) 搭建微机实验系统：按照实验指导书的要求，连接各种硬件设备，确保能够正常工作。
(2) 硬件接口的实验：选择一个硬件接口，例如并行口，通过编写相应的程序，实现读取和输出数据的功能。
观察实验现象并记录。
(3) 程序设计与调试实验：根据实验要求，选择适当的编程语言，编写相应的程序，并进行调试。
观察程序的执行结果，并记录相关数据。
(4) 中断实验：选择一个中断服务例程，例如键盘中断，通过编写相应的程序，实现对键盘输入的响应。
观察实验现象并记录相关数据。
2. 实验结果：(1) 硬件接口的实验结果：通过编写程序并连接硬件接口，成功读取和输出数据，实现了相应的功能。
(2) 程序设计与调试实验结果：编写的程序能够正确执行，并得到了预期的结果。
(3) 中断实验结果：编写的程序能够响应相应的中断信号，并实现了对键盘输入的处理。
四、实验分析与讨论1. 实验分析：通过本次实验，我们深入了解了微机原理的相关知识，并通过实践操作，掌握了微机原理的实验方法和技巧。
2. 实验讨论：在实验过程中，我们遇到了一些困难和问题，例如硬件接口的连接和调试，程序的编写和调试等。
但通过彼此的合作与讨论，我们最终解决了这些问题，并成功完成了实验。
五、实验总结通过本次实验，我们对微机原理有了更深入的理解，并通过实践操作，掌握了微机原理的实验方法和技巧。
微机原理(单片机汇编)实验报告
软件实验报告软件实验一一、实验目的1.熟悉软件实验的基本步骤和汇编程序的调试方法；2.了解内存块的移动方法；3.了解将十六进制数转换成ASCII值的方法。
二、实验原理用MOV和MOVX指令可以进行数据的赋值和移动，用循环可以完成大量数据的复制。
三、实验内容及步骤1、软件设置为模拟调试状态，在所建的Project文件中添加例程1的源程序进行编译，编译无误后，可以选择单步或跟踪执行方式或全速运行程序。
打开CPU窗口，观察CPU窗口各寄存器的变化。
打开View菜单中的Memory Window，可以观察内部RAM、外部RAM的数据和程序存储器中的程序。
在Address窗口输入X:8000H后回车，观察8000H-800FF起始的256个字节单元的内容。
2、新建一个Project文件，添加例程2的源程序进行编译，编译无误后，可以选择单步或跟踪执行方式或全速运行程序。
打开View菜单中的Memory Window，在Address 窗口的Memory#1输入X:3000H后回车，点击运行按钮后, 在Memory#2输入X:4000H后回车，观察外部RAM3000H和4000H中的内容。
3、添加将片内30H-3FH单元的内容复制片外片外1030H～103FH中的源程序，编译运行，观察比较30-3FH单元中的内容和片外1030H-103FH中的内容。
4、添加将30H、31H单元中的十六进制数，转换成ASCII码，存放到40H开始的4个单元中的源程序，编译运行，观察结果。
5、添加求内部RAM 30H—37H单元中8个无符号数的算术和的源程序，8个无符号数设定为25H，36H，4AH，65H，7FH，82H，9BH，1DH，观察39H，38H中的数字是否分别为02H，C3H。
四、实验结果1.步骤1的结果为8000H-80FFH的内容都为1.2.步骤2的结果为3000H起始的256个字节存储块与4000H起始的256个字节存储块各单元内数据对应相同。
微机原理实验报告
微机原理实验报告实验⼀DEBUG 调试实验类型：实验课时：指导教师：时间：2013 年⽉⽇课次：第节教学周次：第周实验分室：实验台号：实验员：⼀、实验⽬的1.练习使⽤DEBUG，调试简单汇编程序。
⼆、实验要求1.掌握DEBUG的使⽤，调试程序。
2.读懂程序中各条指令，说明程序功能。
三、实验内容1.启动DEBUG，⽤A命令输⼊并汇编下列程序段。
100 MOV SI，200103 MOV CX，10106 MOV AL，0108 MOV [SI ]，AL10A INC SI10B INC AL10D DEC CX10E JNZ 108110 INT 3四、实验结果及分析实验⼆简单汇编语⾔设计实验类型：实验课时：指导教师：时间： 2012 年⽉⽇课次：第节教学周次：第周实验分室：实验台号：实验员：⼀、实验⽬的1.巩固DEBUG及宏汇编的使⽤。
2.加深对指令的理解。
⼆、实验要求1.设堆栈指针SP＝2000H，（AX）=3000H,（BX）=5000H。
请编⼀程序将AX的内容和BX的内容进⾏交换。
请⽤堆栈作为两寄存器交换内容的中间存储单元，⽤DEBUG调试程序进⾏汇编与调试。
2.设DS＝当前段指地址，（BX）=0300H，（SI）=0002H，请⽤DEBUG的命令将存储器偏移地址300H~304H连续单元顺序装⼊0AH、0BH、0CH、0DH、0EH。
在DEBUG状态下送⼊下⾯程序，并⽤单步执⾏的⽅法，分析每条指令源地址的形成过程？当数据传送完毕时，AX中的内容是什么？程序清单如下：MOV AX，BXMOV AX,0304HMOV AX,[0304H]MOV AX,[BX]MOV AX,0001[BX]MOV AX,[BX][SI]MOV AX,0001[BX][SI]HLT3.设（AX）=0002H，编⼀个程序段将AX的内容乘10，要求⽤移位的⽅法完成。
三、思想描述实验内容1将两个寄存器的内容进⾏交换时，必须有⼀个中间寄存器才能进⾏内容的交换，如果⽤堆栈做为中间存储单元，必须遵循先进后出的原则。
微机原理综合实训报告
通过本次微机原理综合实训，使学生掌握微型计算机的基本组成、工作原理以及常用接口技术，培养学生动手实践能力、分析问题和解决问题的能力。
具体目标如下：1. 熟悉微型计算机的硬件组成，了解各部件的功能和相互关系。
2. 掌握微机原理与接口技术的基本知识，如总线、中断、DMA等。
3. 学会使用常用接口芯片，如8255、8259、8253等。
4. 能够进行简单的微机原理设计与实现。
二、实训内容1. 微型计算机硬件组成实验（1）了解微型计算机的基本组成，包括中央处理器（CPU）、存储器、输入输出设备、总线等。
（2）学习CPU的内部结构，了解指令系统、寻址方式等。
（3）了解存储器的分类、容量、速度等参数，学习存储器扩展技术。
（4）学习输入输出设备的工作原理，掌握常用接口芯片的使用方法。
2. 微机原理与接口技术实验（1）学习总线、中断、DMA等基本概念，了解其工作原理。
（2）学习8255并行接口芯片的应用，实现LED显示、按键输入等功能。
（3）学习8259中断控制器芯片的应用，实现中断处理。
（4）学习8253定时/计数器芯片的应用，实现定时功能。
3. 系统设计与实现（1）根据实训要求，设计一个简单的微机系统。
（2）确定系统硬件组成，选择合适的接口芯片。
（3）编写系统软件，实现系统功能。
（4）进行系统调试，确保系统稳定运行。
1. 实验准备（1）了解实验目的、内容和方法。
（2）查阅相关资料，掌握实验所需知识和技能。
（3）准备实验仪器和设备，如示波器、逻辑分析仪等。
2. 实验操作（1）按照实验步骤进行操作，观察实验现象。
（2）记录实验数据，分析实验结果。
（3）针对实验过程中遇到的问题，查阅资料、请教老师，解决问题。
3. 系统设计与实现（1）根据实训要求，确定系统设计方案。
（2）进行硬件选型，设计电路图。
（3）编写系统软件，实现系统功能。
（4）进行系统调试，确保系统稳定运行。
四、实训成果1. 完成微型计算机硬件组成实验，掌握微型计算机的基本组成和工作原理。
微机原理上机实验报告
微机原理上机实验报告实验一基本输入/输出实验：本实验使8255端口A工作在方式0并作为输入口，端口B工作在方式0并作为输出口。
用一组开关信号接入端口A，端口B输出线接至一组数据灯上，然后通过对8255芯片编程来实现输入/输出功能。
8255基本输入/输出实验参考接线图如图所示。
流程图：操作步骤：按图示连好线路，在TDPIT中输入如下程序，编译、连接、运行。
DATA SEGMENTCS0 EQU 300OHMY8255_A EQU CS0+00HMY8255_B EQU CS0+01HMY8255_C EQU CS0+02HMY8255_MODE EQU CS0+03HDATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV DX,3003HMOV AL,10000010BOUT DX,ALTEST_IT:MOV DX,3001HIN AL,DXMOV DX,3000HOUT DX,ALJMP TEST_ITCODE ENDSEND START实验现象：闭合开关，对应控制灯泡发光。
实验二流水线指示灯显示实验：首先分别将A口和B口写入7FH和FEH，然后分别将该数右移和左移一位，在送到端口上，这样循环下去，从而实现流水灯的显示。
8255流水灯显示实验参考接线图如图所示。
流程图：操作步骤：按图示连好线路，在TDPIT中输入如下程序，编译、连接、运行。
DATA SEGMENTCSO EQU 3000HA EQU CSO+0000HB EQU CSO+0001HC EQU CSO+0002HM EQU CSO+0003HDATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DS,AXXOR AX,AXMOV AL,10000000BMOV DX,MOUT DX,AL;MOV DX,B;IN AL,DXL1:MOV AL,00001000BMOV DX,AOUT DX,ALMOV AL,00000001BMOV DX,BOUT DX,ALMOV CX,00FFHC1: MOV BX,CXMOV CX,0FFFFHD1:LOOP D1MOV CX,BXLOOP C1MOV AL,00000100BMOV DX,AOUT DX,ALMOV AL,00000010BMOV DX,BOUT DX,ALMOV CX,00FFHC2: MOV BX,CXMOV CX,0FFFFHD2:LOOP D2MOV CX,BXLOOP C2MOV AL,00000010BMOV DX,AOUT DX,ALMOV AL,00000100BMOV DX,BOUT DX,ALMOV CX,00FFHC3: MOV BX,CXMOV CX,0FFFFHD3:LOOP D3MOV CX,BXLOOP C3MOV AL,00000001BMOV DX,AOUT DX,ALMOV AL,00001000BMOV DX,BOUT DX,ALMOV CX,00FFHC4: MOV BX,CXMOV CX,0FFFFHD4:LOOP D4MOV CX,BXLOOP C4JMP L1MOV AX,4C00HINT 21HCODE ENDSEND START实验现象：灯泡如流水般从左至右依次流动发光，并始终保持在同一时间只有一个灯亮着。
(完整word版)微机原理完整实验报告+程序
实验题目8253定时/计数器实验 一、 实验目的与要求： 1. 学会8253芯片和微机接口原理和方法。
2. 掌握8253定时器/计数器的工作方式和编程原理。
二、 实验内容： 1、实验原理 本实验原理图如图 1所示，8253A 的A0、A1接系统地址总线 A0、A1，故8253A 本实验通道2 有四个端口地址，如端口地址表 1所示。
8253A 的片选地址为 48H~ 4FH 。
因此， 仪中的8253A 四个端口地址为 48H 、49H 、4AH 、4BH ，分别对应通道 0、通道1、 和控制字。
采用8253A 通道0，工作在方式3(方波发生器方式)，输入时钟CLK0为 输出OUTO 要求为1KHZ 的方波，并要求用接在 GATE0引脚上的导线是接地("0" 甩空("1"电平)来观察GATE 对计数器的控制作用，用示波器观察输出波形。
2、实验线路连接 (1) 8253A 芯片的CLK0引出插孔连分频输出插孔 (2) 8253A 的 GATE0 接+5V 。
实验步骤 (1) 按图1连好实验线路(2) 运行实验程序 1. 按“调试”按钮2. 选“窗口” “进入示波器窗口” ，然后最小化3. 按“运行按钮”4.将模拟示波器窗口打开，选择“串行口 2”，再按 Ctrl + F2按钮即可看到波形 显示“ 8253-1 ”用示波器测量8253A 的OUT2输出插孔，方波输出，幅值0〜4V 三、实验代码： 1MHZ ,电平)或 3、 CODE SEGMENT ASSUME CS:CODE TCONTRO EQU 004BH TCON2 EQU 004AH CONT PORT EQU 00DFH DATA PORT EQU 00DEH DATA1 EQU 0500H START: JMP TCONT TCONT: CALL FORMATCALL LEDDIS P MOV DX,TCONTRO1MHZ 。
