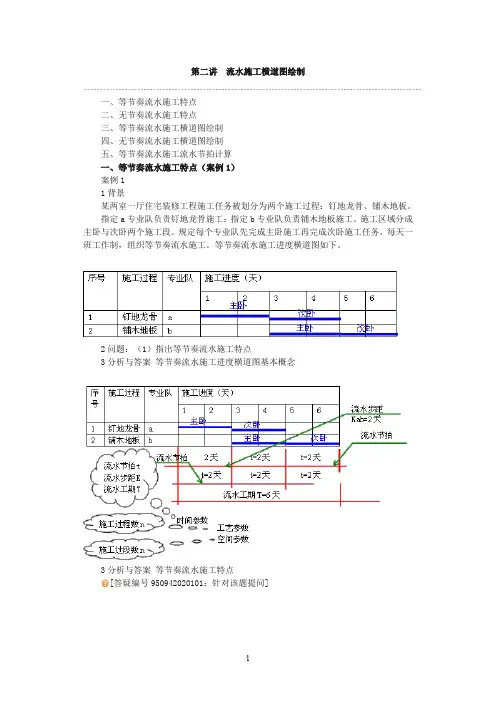

流水施工横道图绘制 Prepared on 22 November 2020第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点(案例1)案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程:钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工;指定b专业队负责铺木地板施工。
施工区域分成主卧与次卧两个施工段。
规定每个专业队先完成主卧施工再完成次卧施工任务,每天一班工作制,组织等节奏流水施工。
等节奏流水施工进度横道图如下。
2问题:(1)指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点特点1、流水节拍全等特点2、流水节拍恒等流水步距,K ab=t(恒等)特点3、流水工期计算公式T=(m×r+n-1)×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程:钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工;指定b专业队负责铺木地板施工。
施工区域包括主卧、次卧两个施工段。
规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务,每天一班工作制,组织无节奏流水施工。
无节奏流水施工进度横道图如下表。
2问题:(1)指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点特点1、流水节拍不全等特点2、流水节拍不恒等流水步距,K ab≠t(不恒等)特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程:钉地龙骨、铺木地板、打磨油漆。
指定a专业队负责钉地龙骨施工;指定b专业队负责铺木地板施工;指定c专业队负责打磨油漆施工。
