扬力集团YL32-315液压机使用说明书
315t四柱液压机使用说明书

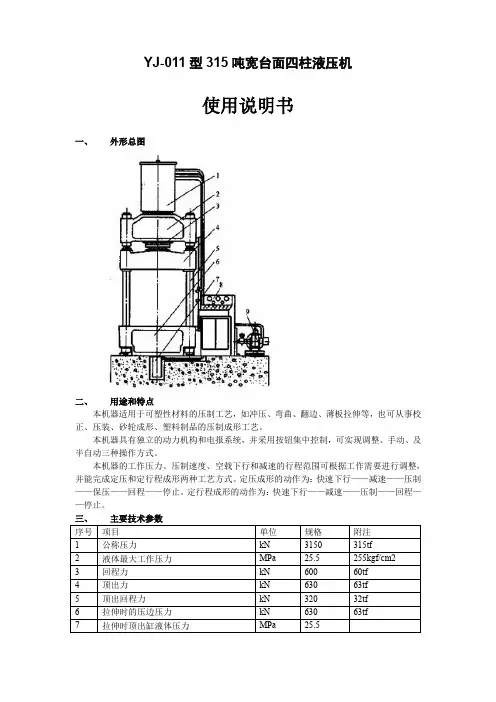

YJ-011型315吨宽台面四柱液压机使用说明书一、外形总图二、用途和特点本机器适用于可塑性材料的压制工艺,如冲压、弯曲、翻边、薄板拉伸等,也可从事校正、压装、砂轮成形、塑料制品的压制成形工艺。
本机器具有独立的动力机构和电报系统,并采用按钮集中控制,可实现调整、手动、及半自动三种操作方式。
本机器的工作压力、压制速度、空载下行和减速的行程范围可根据工作需要进行调整,并能完成定压和定行程成形两种工艺方式。
定压成形的动作为:快速下行——减速——压制——保压——回程——停止。
定行程成形的动作为:快速下行——减速——压制——回程——停止。
本机由主机及控制机构两大部分组成,通过主管道及电气装置联系起来构成一体。
主机包括机身、主油缸、顶出油缸及允液系统寺。
现将各部分结构和作用分述如下(1)机身(见外形图)机身由上横梁、滑块、工作台、立柱、锁紧螺母、调节螺母等组成,上横梁和工作台用四根立柱与锁紧螺母联成一究竟刚性桁架,滑块则由四根立柱导向,在蹭作上下运动。
通过调节四个调节螺母,可调节滑块下平面对工作台台面的不平行度及行程时的不垂直度。
在滑块下平面及工作台上平面上,设有T形槽,可配M24的螺栓专供安装工模具用。
在工作台中央有一圆孔,顶出缸由压套紧压于圆孔内的台阶上,在上横梁中央孔内,装有主油缸。
主油缸由缸口端的台阶和大螺母紧固于横梁上。
滑块中央的大孔,是用来装主活塞杆的,由螺栓和螺纹法兰反滑块与主活塞杆联成一体。
在滑块四立柱孔内,装有导套,以便于磨损后更换同,在外部均装有压配式的压注油杯,用以润滑立柱——导套运动付,在孔口端均装有防尘圈,以防止污物进入运动付,保持运动的洁净。
在锁紧螺母和调节螺母上,均配有紧定螺钉的紫铜垫,机器调整好后,拧紧螺钉可防止螺母松动。
(2)主油缸主油缸为双作用活塞式油缸,缸底为封底式整体结构,在缸体内装有活塞头,在活塞头的外圈上,装有两道向上,一道向下的孔用Yx形密封圈与缸壁密封;活塞头的内圈与活塞杆的密封,是由两道O形密封圈来实现,从而使缸内形成上下两个油腔。
四柱液压机操作规程
YA32-315 四柱液压机作业指导书文件编号:一、目的为规范员工操作,提高产品质量和工作效率,满足生产需要,使设备能保持最佳的性能状态并延长使用寿命,确保生产的正常进行。
二、适用范围本作业指导书适用于公司焊接件(如横梁)的校正、压装和整形等工艺过程及液压压力机设备使用、维护的指导。
三、常用材料1.冷轧板.2.镀锌板.3.铜板.4.铝板.5.不锈钢板.四、概述1.本液压机由主机、电控制机构和液压系统等部分组成。
主机部分包括机身、主缸、顶出缸及充液装置等。
2.动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成;电气装置按照液压系统规定的动作程序,选择规定的工作方式,在发出讯号的指令下,完成规定的工艺动作循环。
3.动力机构在电气装置的控制下,通过泵和油缸及各种液压阀,实现能量的转换,调节和输送,完成各种工艺动作的循环。
4.用途和特点:本液压机适用于可塑性材料的压制工艺:冷(热)挤压金属成型、薄板拉伸以及横压、弯压、翻透、塑料、粉末制品的压制成形等;此外,尚可用于制品的校正、压装和整形等等工艺,本公司主要用于大型焊接件(如横梁)的校正、压装和整形等等工艺。
液压机具有独立的动力机构和电气系统,采用按钮集中控制,可实现调整、手动及半自动三种工作方式:机器的工作压力、压制速度,空载快下行和减速上行的范围,均可根据工艺需要调整,并能完成顶出工艺,不带顶出工艺、拉伸工艺三种工艺方式。
五、本机主要工艺参数见下表:YA32-315F四柱液压机主要工艺参数六、主要作业步骤及要求1.0作业者的资质及要求1.1操作者应熟悉该设备的性能、结构、工艺原理和控制系统操作方法,经培训考核合格后才可上岗作业;1.2操作者应穿工作服、戴安全帽和防护手套,女工辫子应放入帽内,不得穿裙子、拖鞋或高跟鞋上岗。
2.0作业前的检查准备2.1在开机和停机前,电控系统的所有按钮必须置于原始位置;检查各操作手柄(按钮)及各连接部位紧固有无松动、性能是否可靠;各运转部位及台面有无障碍物、限位装置及安全防护装置是否完好;2.2检查各润滑点和加油处是否供油充足;检查电控系统是否良好,接地是否妥善;所有紧固连接处不许有松动现象、限位装置及安全防护装置是否完善;并使各润滑部件得到充分的润滑。
Y32-315说明书
8
随插装阀
六、安装与试车
机器到厂后,先仔细擦去防锈油。吊运时应注意零件重心,并合理选择吊运孔位置,吊运前钢绳与零件接触处应加衬垫,并注意勿使薄板零件承载,以免损坏仪表及零件。
机器应安装在混凝土基础上,基础设计参见附图,其它防水措施及安全照明设施等均由用户设计人员根据本地具体情况决定。
现将安装顺序说明如下:
四柱式万能液压机
Y32—315
共页
第4页
按压按钮SB4,此时电磁铁YA1、YA3、YA5得电,9、10、11号插件的先导电磁换向阀换向,9、11号插件的后腔控制油经先导电磁换向阀P腔至O腔而回至油箱。9、11号插件开启,轴向柱塞泵3的油顶开11号插件进入主缸上腔。主缸下腔之油经9号插件回至油箱,滑块处于无支撑状态,使滑块快速下落。由于滑块的快速下落,轴向柱塞泵3的输出流量不能补充主缸上腔,使主缸上腔形成真空,吸开充液阀5,使充液油箱的油进行反灌,进行补充,使滑块快速下行。当滑块下行至行程开关SQ2时,SQ2发讯,电磁铁YA3失电,YA4得电,9号插件的电磁换向阀换向。此时P、B相通,A、O相通。轴向柱塞泵3的油继续顶开11号插件进入主缸上腔,主缸下腔之油经9号插件后,克服溢流阀d的弹簧力而回至油箱,滑块慢速下行。当滑块慢速下行至电接力点压力表SP的调定压力时,SP发讯,电磁铁YA1、YA4、YA5失电,电磁换向阀9、10、11插件复位。同时,时间继电器KT1开始保压计时工作,各单向阀和充液阀,关闭轴向柱塞泵3进入空负荷循环。当时间继电器KT1达到调定时间,时间继电器KT1发讯;同时时间继电器KT2开始泄压延时,电磁换向阀换向。此时电磁换向阀P、B、A、O相通,使13号插件开启轴向柱塞泵3的油分成两路。一路经13号插件进入主缸下腔,一路经YA9电磁换向阀的P腔至B腔,顶开充液阀5的控制活塞后,顶开卸载阀,使主缸上腔泄压。当主缸上腔泄压至压力表零压、时间继电器KT2为零时,时间继电器发讯,电磁铁YA2失电,YA1、YA6、YA9得电,电磁换向阀换向。此时电磁换向阀的P、A腔相通,B、O相通,轴向柱塞泵3的油分成两路,一路经13号插件进入主缸上腔,一路经YA9电磁换向阀顶开充液阀,使主缸上腔的油经充液阀5而回至充液油箱。当滑块回程至行程开关SQ1时,滑块回程停止。同时SQ1发讯,电磁铁YA6、YA9失电,YA7得电,电磁换向阀换向。此时,电磁换向阀P、A相通,B、O相通,插件16、8开启,轴向柱塞泵3的油顶开插件16进入顶出活塞的顶出腔,顶出活塞的退回腔的油经插件8而回至油箱,顶出活塞顶出。当顶出活塞顶出至行程开关SQ4时,SQ4发讯,电磁铁YA1、YA7失电,电磁换向阀复位,插件8、10、16复位,顶出活塞顶出停止。
YH32-315四柱液压机说明书解读

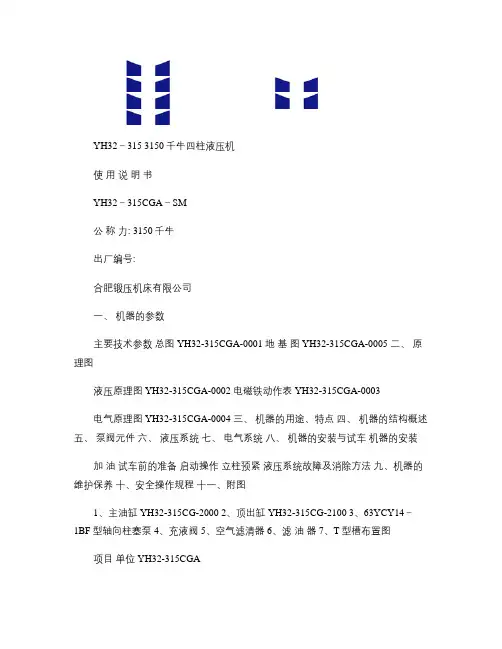

YH32-315 3150千牛四柱液压机使用说明书YH32-315CGA-SM公称力: 3150千牛出厂编号:合肥锻压机床有限公司一、机器的参数主要技术参数总图 YH32-315CGA-0001 地基图 YH32-315CGA-0005 二、原理图液压原理图 YH32-315CGA-0002 电磁铁动作表 YH32-315CGA-0003电气原理图 YH32-315CGA-0004 三、机器的用途、特点四、机器的结构概述五、泵阀元件六、液压系统七、电气系统八、机器的安装与试车机器的安装加油试车前的准备启动操作立柱预紧液压系统故障及消除方法九、机器的维护保养十、安全操作规程十一、附图1、主油缸 YH32-315CG-20002、顶出缸 YH32-315CG-21003、63YCY14-1BF型轴向柱塞泵 4、充液阀 5、空气滤清器 6、滤油器 7、T型槽布置图项目单位 YH32-315CGA公称力KN 3150 最大回程力" 600 顶出缸最大顶出力" 630 压液体最大工作压力 MPa 25 滑块最大行程 mm 800 行顶出活塞最大行程" 300 滑块最大开口高度" 1000 工作台距地面高度" 700 左右" 1200 工艺几何尺工作台面前后" 1200 空程mm/s 120 工作" 7-12 回程" 65 顶出" 55回程" 110 地面以上高度 mm 4352 地面以下深度" 375 左右" 4700 机器外形尺前后" 2500 电机功率 KW 22 电机型号 Y180L-4V1 油泵 63YCY14--1BF机器总重量t~13.5本机器适用于金属材料的压制工艺,如弯曲、翻边、拉伸、挤压成形等,也可从事校正、压装、粉末制品的压制成形及非金属材料,如塑料、玻璃钢、绝缘材料和磨料制品的压制成形工艺。
本机有独立的动力机构和电气系统,并采用按钮集中控制,可实现调整、半自动两种操作方式。
本机的工作压力、压制速度和行程范围,可在规定范围内任意调节,并能完成定压成形和定程成形两种工艺方式。
Y32-315说明书
共页第2页一,机器外形总图
二、用途和特点
本机器适用于各种可塑性材料的压制工艺,如冲压、弯曲、翻边等。
也可从事校正、压装、砂轮成型、塑料制品及粉末制品的压制成型。
本机器具有独立的动力机构及电气系统,并采用按钮集中控制,工艺动作采用继电器控制,可实现调整和半自动操作方式。
本机器的工作压力、滑块、顶出活塞的行程范围均可根据工艺要求进行调整;并能完成定压及定程成型两种工艺方式。
定压成型之工艺方式在压制后,具有保压和延时自动回程动作。
二、主要技术规格
序号项目单位规格
1 公称压力KN 3150
2 主缸回程力KN 630
3 顶缸顶出力KN 630
4 液体最大工作压力MPa 25
5 滑块最大行程mm 800
6 滑块距工作台最大距离mm 1250。

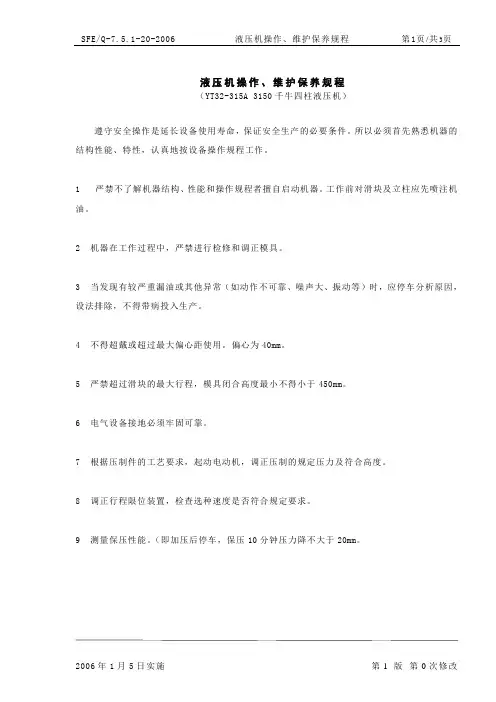

液压机操作、维护保养规程
液压机操作、维护保养规程
(YT32-315A 3150千牛四柱液压机)
遵守安全操作是延长设备使用寿命,保证安全生产的必要条件。
所以必须首先熟悉机器的结构性能、特性,认真地按设备操作规程工作。
1 严禁不了解机器结构、性能和操作规程者擅自启动机器。
工作前对滑块及立柱应先喷注机油。
2 机器在工作过程中,严禁进行检修和调正模具。
3 当发现有较严重漏油或其他异常(如动作不可靠、噪声大、振动等)时,应停车分析原因,设法排除,不得带病投入生产。
4 不得超戴或超过最大偏心距使用。
偏心为40mm。
5 严禁超过滑块的最大行程,模具闭合高度最小不得小于450mm。
6 电气设备接地必须牢固可靠。
7 根据压制件的工艺要求,起动电动机,调正压制的规定压力及符合高度。
8 调正行程限位装置,检查选种速度是否符合规定要求。
9 测量保压性能。
(即加压后停车,保压10分钟压力降不大于20mm。
附1:故障现象及消除方法:。
YL32-200-315-400液压机使用说明书
目录
一 机床的描述 ..................................................................................................................1
1.4 机床的工作环境 .......................................................... 9
1.5 主要元器件配置情况 ...................................................... 9
1.6 主要技术参数 ........................................................... 10
江苏扬力集团 JIANGSU YANGLI GROUP
液压油必须保持清洁!
液压油被污染是液压系统发生故障和液压元件过早磨 损甚至损坏的主要原因,对于液压油的取用须注意以下几点:
1.本机床必须使用 L-HM46 抗磨液压油(优等品)[GB1111 8.1-1994],切勿弄错;
2.保证液压油取用过程的清洁,注油时应进行过滤; 3.换油时必须将液压系统彻底清洗干净后才可注入新 油,且不可与其它工作介质混用; 4.液压系统必须保持严格的密封,防止外界灰尘、杂质、 水或其他液体混入工作介质中; 5.根据换油标准及时更换工作介质,新机床使用 1000 工作小时或半年后换油一次,以后每 2000 工作小时或 1 年更 换一次。
3.3.1 电气系统相关操作面板及按钮简介 ................................... 24 3.3.2 电气系统具体操作步骤 ............................................. 25
YH32-315四柱液压机说明书解读
YH32-315 3150千牛四柱液压机使用说明书YH32-315CGA-SM公称力: 3150千牛出厂编号:合肥锻压机床有限公司一、机器的参数主要技术参数总图 YH32-315CGA-0001 地基图 YH32-315CGA-0005 二、原理图液压原理图 YH32-315CGA-0002 电磁铁动作表 YH32-315CGA-0003电气原理图 YH32-315CGA-0004 三、机器的用途、特点四、机器的结构概述五、泵阀元件六、液压系统七、电气系统八、机器的安装与试车机器的安装加油试车前的准备启动操作立柱预紧液压系统故障及消除方法九、机器的维护保养十、安全操作规程十一、附图1、主油缸 YH32-315CG-20002、顶出缸 YH32-315CG-21003、63YCY14-1BF型轴向柱塞泵 4、充液阀 5、空气滤清器 6、滤油器 7、T型槽布置图项目单位 YH32-315CGA公称力KN 3150 最大回程力" 600 顶出缸最大顶出力" 630 压液体最大工作压力 MPa 25 滑块最大行程 mm 800 行顶出活塞最大行程" 300 滑块最大开口高度" 1000 工作台距地面高度" 700 左右" 1200 工艺几何尺工作台面前后" 1200 空程mm/s 120 工作" 7-12 回程" 65 顶出" 55回程" 110 地面以上高度 mm 4352 地面以下深度" 375 左右" 4700 机器外形尺前后" 2500 电机功率 KW 22 电机型号 Y180L-4V1 油泵 63YCY14--1BF机器总重量t~13.5本机器适用于金属材料的压制工艺,如弯曲、翻边、拉伸、挤压成形等,也可从事校正、压装、粉末制品的压制成形及非金属材料,如塑料、玻璃钢、绝缘材料和磨料制品的压制成形工艺。
本机有独立的动力机构和电气系统,并采用按钮集中控制,可实现调整、半自动两种操作方式。
本机的工作压力、压制速度和行程范围,可在规定范围内任意调节,并能完成定压成形和定程成形两种工艺方式。
扬力集团YL32-315液压机使用说明书
YL32—315四柱液压机使用说明书YL32—315—SM扬力集团江苏国力锻压机床有限公司敬告用户1 操作机器前请详细阅读使用说明书。
不了解机器结构、性能及操作程序者不得擅自开动机器及拆卸维修。
2如需进入机器行程空间内检修或调整摸具,必须在滑块下加安全支撑。
3 严禁超载、超行程及超过最大偏心距使用。
4 拆卸管路时,必须将滑块下行至下死点。
5 液压系统已调定,除远程调压阀外,非专业人员严禁对其他液压阀进行调整。
6非专业人员不得对电器线路进行拆卸、改动。
7 每日必须至少检查一次充液阀的连接螺钉是否松动,并保证充液箱盖板用螺钉连接好。
观察动力站主油箱正前方液位液温计油位是否缺少,管接头是否漏油。
8 立柱表面应经常用黄油枪通过导套上的油杯加机油,每日工作前应先加一次。
9 液压油推荐采用N46#抗磨液压油,第一次更换时间不得超过2个月,以后每半年更换一次,在更换时应清洗油泵吸油口网式滤油器。
公司地址:江苏省扬州邗江经济开发区扬力路99号电 话:0514-******** 87844666服务热线:0514-******** 87848976液压油必须保持清洁!液压油被污染是液压系统发生故障和液压元件过早磨损甚至损坏的重要原因和主要原因,对于液压油的取用须注意以下几点:1.本机床必须使用L-HM46抗磨液压油(优等品)[GB11118.1-1994],切勿弄错;2.保证液压油取用过程的清洁,注油时应进行过滤;3.换油时必须将液压系统彻底清洗干净后才可注入新油,且不可与其它工作介质混用;4.液压系统必须保持严格的密封,防止外界灰尘、杂质、水或其他液体混入工作介质中;5.根据换油标准及时更换工作介质,新机床使用1000工作小时或半年后换油一次,以后每2000工作小时或1年更换一次。
目 录一、 机床外形总图 (1)二、 用途和特点 (2)三、 主要技术规格 (2)四、 结构概述 (3)五、 液压系统概述 (4)六、 电气系统概述 (6)七、 安装和试车 (7)八、 故障和消除方法 (9)九、 维护保养和安全操作规程 (10)十、 附图:附图1:工作台俯视图 (11)附图2:滑块仰视图 (12)附图3:主缸装配图 (13)附图4:顶出缸装配图 (14)附图5:液压原理图 (15)附图6:电气原理图 (16)附图7:电气箱与电器元件接线示意 (17)附图8:电气布线图 (18)附图9:机器的润滑图 (19)附图10:导套 (20)附图11:导向环 (21)附图12:地基图 (22)一、机床外形总图:二、用途和特点:本机器适用于可塑性材料的压制工艺,如翻边、薄板拉伸、弯曲等,也可以从事校正、压装、冷挤、塑料制品及粉末制品的压制成型工艺。
YL32-200液压机使用说明书
液箱盖板用螺钉连接好。观察动力站主油箱正前方液位液温计 油位是否缺少,管接头是否漏油。 8 立柱表面应经常用黄油枪通过导套上的油杯加机油,每日工作 前应先加一次。 9 液压油推荐采用 N46#抗磨液压油,第一次更换时间不得超过 2 个月,以后每半年更换一次,在更换时应清洗油泵吸油口网式 滤油器。
工作台相向表面有“T”形槽,模具用“T”形槽螺钉紧固,“T”形槽尺寸见
附图 1、2。
(二)、主缸(附图 3)
主缸缸体依靠缸口台肩及大锁母紧固于上横梁中心孔内,活塞杆下端用
锁母与滑块相连接,缸口铸铁套作导向用,活塞大头部外圆处装有方向相
反的“YX”型密封圈,内圆装有“O”型密封圈,在缸内形成两个油腔,缸
10 滑块行程速度
工作
mm/s 10
回程
60
11
下缸活塞行程速 度
顶出 回程
mm/s
65 100
12 工作台有效面积
左右 前后
mm
1000 940
13 立柱中心距尺寸
左右 前后
mm
1120 720
14 工作台距地面高度
mm 500左右1340源自15 主机轮廓尺寸前后
mm 940
地面以上
3810
左右
3150
附图 1:工作台俯视图……………………………11 附图 2:滑块仰视图………………………………12 附图 3:主缸装配图………………………………13 附图 4:顶出缸装配图……………………………14 附图 5:液压原理图………………………………15 附图 6:电气原理图………………………………16 附图 7:电气箱与电器元件接线示意……………17 附图 8:电气布线图………………………………18 附图 9:机器的润滑图……………………………19 附图 10:导套 ……………………………………20 附图 11:导向环 …………………………………21 附图 12:地基图 …………………………………22
315t四柱液压机使用说明书
YJ-011型315吨宽台面四柱液压机使用说明书一、外形总图二、用途和特点本机器适用于可塑性材料的压制工艺,如冲压、弯曲、翻边、薄板拉伸等,也可从事校正、压装、砂轮成形、塑料制品的压制成形工艺。
本机器具有独立的动力机构和电报系统,并采用按钮集中控制,可实现调整、手动、及半自动三种操作方式。
本机器的工作压力、压制速度、空载下行和减速的行程范围可根据工作需要进行调整,并能完成定压和定行程成形两种工艺方式。
定压成形的动作为:快速下行——减速——压制——保压——回程——停止。
定行程成形的动作为:快速下行——减速——压制——回程——停止。
序号项目单位规格附注1 公称压力kN 3150 315tf2 液体最大工作压力MPa 25.5 255kgf/cm23 回程力kN 600 60tf4 顶出力kN 630 63tf5 顶出回程力kN 320 32tf6 拉伸时的压边压力kN 630 63tf7 拉伸时顶出缸液体压力MPa 25.5本机由主机及控制机构两大部分组成,通过主管道及电气装置联系起来构成一体。
主机包括机身、主油缸、顶出油缸及允液系统寺。
现将各部分结构和作用分述如下(1)机身(见外形图)机身由上横梁、滑块、工作台、立柱、锁紧螺母、调节螺母等组成,上横梁和工作台用四根立柱与锁紧螺母联成一究竟刚性桁架,滑块则由四根立柱导向,在蹭作上下运动。
通过调节四个调节螺母,可调节滑块下平面对工作台台面的不平行度及行程时的不垂直度。
在滑块下平面及工作台上平面上,设有T形槽,可配M24的螺栓专供安装工模具用。
在工作台中央有一圆孔,顶出缸由压套紧压于圆孔内的台阶上,在上横梁中央孔内,装有主油缸。
主油缸由缸口端的台阶和大螺母紧固于横梁上。
滑块中央的大孔,是用来装主活塞杆的,由螺栓和螺纹法兰反滑块与主活塞杆联成一体。
在滑块四立柱孔内,装有导套,以便于磨损后更换同,在外部均装有压配式的压注油杯,用以润滑立柱——导套运动付,在孔口端均装有防尘圈,以防止污物进入运动付,保持运动的洁净。
液压机的说明书
液压机的说明书目录前言....................................................机器主要用途和工作重要条件..............................机器主要结构形式........................................产品主要功能简介........................................机器主要用途及性能简介..................................安全警示................................................技术参数................................................操作前注意事项..........................................使用规程................................................质量保证................................................涂装....................................................随机文件................................................售后服务................................................前言液压机简介:液压机由主机及控制机构两大部分组成。
液压机主机部分包括机身、主缸、顶出缸及充液装置等。
动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。
动力机构在电气装置的控制下,通过泵和油缸及各种液压阀实现能量的转换,调节和输送,完成各种工艺动作的循环。
液压机的分类:利用帕斯卡定律制成的利用液体压强传动的机械,种类很多。
液压机操作规程
液压机操作规程引言概述:液压机是一种利用液体传递能量的机械设备,广泛应用于各种工业生产中。
正确操作液压机能够提高生产效率,确保操作人员的安全。
因此,制定一套严格的液压机操作规程是非常重要的。
一、准备工作1.1 确保液压机的工作环境清洁整洁,没有杂物和障碍物。
1.2 检查液压机的液压油液位,确保足够的液压油。
1.3 检查液压机的各个部件是否正常运转,如油泵、阀门、油缸等。
二、操作步骤2.1 启动液压机前,先将所有手动阀门置于关闭状态,确保安全。
2.2 按照操作手册上的指示,逐步启动液压机,观察各个部件的运转情况。
2.3 根据工作需要,调节液压机的工作压力和速度,确保工作稳定。
三、操作注意事项3.1 操作人员应该熟悉液压机的工作原理和结构,避免误操作。
3.2 在操作过程中,禁止随意更改液压机的工作参数,以免造成设备损坏。
3.3 在使用液压机时,要保持专注,避免分心或疲劳操作,以确保操作安全。
四、液压机维护保养4.1 定期更换液压机的液压油,保持油液的清洁度和稳定性。
4.2 定期检查液压机的各个部件,如密封件、管路等,确保没有漏油或磨损。
4.3 在液压机长时间停用时,应该进行防锈处理,以延长设备的使用寿命。
五、应急处理措施5.1 在液压机发生故障时,应立即停机,并切断电源,以避免进一步损坏。
5.2 根据故障现象,及时通知维修人员进行维修处理,不得私自拆卸或维修。
5.3 在进行维修维护时,应遵守相关安全操作规程,确保维修人员的安全。
结语:制定并严格执行液压机操作规程,不仅可以提高生产效率,还可以确保设备的安全运行,延长设备的使用寿命。
操作人员应该严格遵守规程,做好设备的维护保养工作,以确保液压机的正常运转。
YA32-3150KN型四柱万能液压机说明书
湖南工学院液压与汽压传动课程设计说明书题目 YA32-3150型四柱万能液压机液压系统设计年月日目录一、设计课题二、主要参数确定三、确定主液压缸、顶出液压缸结构尺寸四、液压缸运动中的供油量计算五、确定快速空程供油方式,液压泵规格,驱动电机功率六、选取液压系统图七、液压系统工作油路分析八、计算和选取液压元件九、液压系统稳定性论证十、设计小结十一、参考文献一、设计课题1.设计内容设计一台Y A32-3150KN型四柱万能液压机,设该四柱万能液压机下行部件G=1.5吨,下行行程1.2m –1.5m。
2. 设计要求:(1)确定液压缸的主要结构尺寸D,d(2 ) 绘制正式液压系统图(1号图纸),动作表、明细表(3 ) 确定系统的主要参数(4 ) 进行必要的性能验算(压力损失、热平衡)二、主要参数确定液压系统最高工作压力P=32MPa,在本系统中选用P=25MPa;主液压缸公称吨位3150KN;主液压缸用于冲压的压制力与回程力之比为8%,塑料制品的压制力与回程力之比为2%,取800KN;顶出缸公称顶出力取主缸公称吨位的五分之一,取650KN;顶出缸回程力为主液压缸公称吨位的十五分之一,210KN行程速度主液压缸快速空行程 V=50mm/s工作行程 V=10mm/s回程 V=50mm/s顶出液压缸 顶出行程 V=50mm/s 回程 V=80mm/s三、确定主液压缸、顶出液压缸结构尺寸1. 主液压缸A. 主液压缸内径D : mm m PRD 6.4004006.0102514.31031504463==⨯⨯⨯⨯==π主根据GB/T2346-1993,取标准值 D 主=400mm B. 主液压缸活塞杆径d: mm m PR Dd 6.2532536.0102514.31080044.046322==⨯⨯⨯⨯-=-=π回主根据GB/T2346-1993,取标准值d 主=250mm C. 主液压缸有效面积:(其中A 1为无杆腔面积,A 2为有杆腔面积) 2221125600414.34004mm DA =⨯==π2222225.765374)250400(14.34)(mm d D A =-⨯=-=πD. 主液压缸实际压制力和回程力:N PA R 6611014.31256.01025⨯=⨯⨯==压制 E. 主液压缸的工作力:(1)主液压缸的平衡压力 Pa A G P 5321096.107654.08.9105.1⨯=⨯⨯==平衡(2)主液压缸工进工作压力 MPa A A P A R P 12.25121=⨯+=平衡压制工(3)液压缸回程压力 MPa A R P 45.1007654.01080032=⨯==回程回2. 顶出液压缸A. 顶出液压缸内径:mm m PR D 99.18118199.0102514.3106504463==⨯⨯⨯⨯==π顶顶根据GB/T2346-1993,取标准值D 顶=200mm B. 顶出液压缸活塞杆径 mm m PR D d 1.1711711.0102514.31021042.046322==⨯⨯⨯⨯-=-=π顶顶顶根据GB/T2346-1993,取标准d 顶=160mmC. 顶出液压缸有效面积(其中A 3为无杆腔面积,A 4为有杆腔面积) 222331400420014.34mm DA =⨯==π222224113044)160200(14.34)(mm d D A =-⨯=-=πD. 顶出液压缸的实际顶出力和回程力N PA R 4631085.70314.01025⨯=⨯⨯==顶出 E. 顶出压缸的工作力 MPa P 25=项出 Mpa A R P 58.180113.01021034=⨯==顶回顶回四、液压缸运动中的供油量计算1.主液压缸的进出油量A. 主液压缸空程快速下行的进出油量:s mm A q /628000050125600311=⨯==υ快进 s mm A q /3826875505.76537312=⨯==υ快回 B. 主液压缸工作行程的进出油量:s mm A q /125600010125600321=⨯==υ工进 s mm A q /765375105.76537322=⨯==υ工回 C. 主液压缸回程进出油量:s mm A q /3826875505.76537332=⨯==υ回进 s mm A q /628000050125600331=⨯==υ回出2. 顶出液压缸退回行程的进出油量A. 顶出液压缸顶出行程的进出油量:s mm A q /157000*********43=⨯==υ顶进 s mm A q /5652005011304344=⨯==υ顶回 B. 顶出液压缸退回行程的进出油量:s mm A q /9043208011304354=⨯==υ退进 s mm A q /25120008031400353=⨯==υ退回五、确定快速空程供油方式,液压泵规格,驱动电机功率1.液压系统快速空程供油方式:min /8.376/628000050125600311L s mm A q ==⨯==υ快进由于供油量大,不宜采用由液压泵供油方式,利用主液压缸活塞等自重快速下行,形成负压空腔,通过吸入阀从油箱吸油,同时使液压系统规格降低档次。
Y32-315型液压机本体设计说明书.1概要
Y32-315型液压机本体压力机摘要本次设计主要内容有:做了液压压力机的总体结构设计和液压系统的设计,选择了液压元件的型号,分析了系统的工作原理,设计了液压缸,完成了液压缸的总体设计,绘制了压力机的总体装配图,液压缸的装配图。
关键词:液压压力机,液压缸,液压系统前言毕业论文是对毕业生所学的专业基础知识和研究能力、自学能力以及各种综合能力的检验。
通过做毕业论文,可以使学生在综合能力、治学方法等方面得到锻炼,使之进一步理解所学专业知识,扩大知识面。
毕业论文的目的是要进一步巩固和加强学生的基本知识的掌握和基本技能训练,加强对学生的多学科理论、知识与技能综合运用能力的训练,加强学生创新意识、创新能力和获取新知识能力的培养,鼓励毕业生运用所学知识独立完成课题,培养其严谨、求实的治学方法和刻苦钻研、勇于探索的精神。
毕业论文具有学术论文性质,应能表明作者在科学研究工作中取得的新成果或提出的新见解,是作者的科研能力与学术水平的标志。
毕业论文具有学术论文所共有的一般属性,应按照学术论文的格式写作。
在毕业论文的选题与写作中,要注意适应经济、社会发展需要,注意理论结合实际,特别强调对培养学生的创新精神科研能力水平。
毕业设计是学生即将完成学业的最后一个重要环节,它既是对学校所学知识的全面总结和综合应用,又为今后走向社会的实际操作应用铸就了一个良好的开端。
毕业设计是作者对所学知识理论的检验与总结,能够培养和提高设计者独立分析问题和解决问题的能力,使学生学习并掌握科学研究、工程设计和撰写技术报告的基本方法。
毕业设计主要涉及科研、技术设备的革新、改造等方面,强调设计的独创性和实用性。
要求具备清晰的设计思路,具体的设计方案和步骤,准确的设计参数和计算分析,同时毕业设计也要求逻辑性强,条理清楚,语言精练。
目录摘要 (I)前言 (I)1压力机概述 (4)1.1压力机发展的概况 (4)1.2压力机工作原理 (5)1.2.1压力机功能简介 (5)1.2.2压力机的工作原理简介 (6)2液压机总体结构设计 (6)2.1压力机总体设计结构及要求 (6)2.2立柱的强度计算 (7)2.3横梁的强度计算 (7)2.4油箱的设计 (8)3压力机的液压系统设计 (9)3.1设计参数和应满足的条件 (9)3.1.1设计参数 (9)3.1.2设计要求分析 (9)3.2工况分析并确定初步液压缸直径 .............................................................................. 错误!未定义书签。
Y32-315型液压机本体设计说明书.1概要
Y32-315型液压机本体压力机摘要本次设计主要内容有:做了液压压力机的总体结构设计和液压系统的设计,选择了液压元件的型号,分析了系统的工作原理,设计了液压缸,完成了液压缸的总体设计,绘制了压力机的总体装配图,液压缸的装配图。
关键词:液压压力机,液压缸,液压系统前言毕业论文是对毕业生所学的专业基础知识和研究能力、自学能力以及各种综合能力的检验。
通过做毕业论文,可以使学生在综合能力、治学方法等方面得到锻炼,使之进一步理解所学专业知识,扩大知识面。
毕业论文的目的是要进一步巩固和加强学生的基本知识的掌握和基本技能训练,加强对学生的多学科理论、知识与技能综合运用能力的训练,加强学生创新意识、创新能力和获取新知识能力的培养,鼓励毕业生运用所学知识独立完成课题,培养其严谨、求实的治学方法和刻苦钻研、勇于探索的精神。
毕业论文具有学术论文性质,应能表明作者在科学研究工作中取得的新成果或提出的新见解,是作者的科研能力与学术水平的标志。
毕业论文具有学术论文所共有的一般属性,应按照学术论文的格式写作。
在毕业论文的选题与写作中,要注意适应经济、社会发展需要,注意理论结合实际,特别强调对培养学生的创新精神科研能力水平。
毕业设计是学生即将完成学业的最后一个重要环节,它既是对学校所学知识的全面总结和综合应用,又为今后走向社会的实际操作应用铸就了一个良好的开端。
毕业设计是作者对所学知识理论的检验与总结,能够培养和提高设计者独立分析问题和解决问题的能力,使学生学习并掌握科学研究、工程设计和撰写技术报告的基本方法。
毕业设计主要涉及科研、技术设备的革新、改造等方面,强调设计的独创性和实用性。
要求具备清晰的设计思路,具体的设计方案和步骤,准确的设计参数和计算分析,同时毕业设计也要求逻辑性强,条理清楚,语言精练。
目录摘要 (I)前言 (I)1压力机概述 (4)1.1压力机发展的概况 (4)1.2压力机工作原理 (5)1.2.1压力机功能简介 (5)1.2.2压力机的工作原理简介 (6)2液压机总体结构设计 (6)2.1压力机总体设计结构及要求 (6)2.2立柱的强度计算 (7)2.3横梁的强度计算 (7)2.4油箱的设计 (8)3压力机的液压系统设计 (9)3.1设计参数和应满足的条件 (9)3.1.1设计参数 (9)3.1.2设计要求分析 (9)3.2工况分析并确定初步液压缸直径 .............................................................................. 错误!未定义书签。
液压机操作规程范本
液压机操作规程范本液压机操作规程第一章总则第一条为了确保液压机的安全运行,保护人员的人身安全和设备的正常运行,制定本规程。
第二条本规程适用于液压机的操作和维护人员。
第三条液压机操作和维修必须按照本规程严格执行,任何人都不能擅自修改或忽视规程内容。
第四条液压机操作和维修人员必须熟悉本规程内容,定期进行相关培训并持证上岗。
第五条液压机操作和维修过程中,必须严格遵守《液压机操作手册》和相关国家安全生产规定。
第二章基本要求第六条液压机的操作和维修必须由经过培训合格的人员进行,必须有专人负责监督和协助操作。
第七条液压机的操作人员必须戴上符合国家标准的安全帽,并穿着合适的工作服和防护鞋。
第八条液压机的操作人员必须遵守安全操作规程,严禁超负荷操作和违规操作。
第九条液压机的维修人员必须关注设备的定期检修和维护,确保设备处于良好的工作状态。
第十条液压机的维修人员必须配备适当的工具和设备,确保维修工作的顺利进行。
第三章操作规程第十一条液压机操作前,必须对液压机进行检查,确保设备完好无缺。
第十二条液压机操作人员必须熟悉液压机的工作原理和操作方法,严禁擅自操作不熟悉的设备。
第十三条液压机的操作人员必须清楚了解设备的安全防护装置和故障处理方法。
第十四条操作人员在操作液压机时必须保持专注,严禁操作过程中喧哗或分心他事。
第十五条液压机的操作人员必须遵守设备的工作规程和操作要求,严禁违规操作。
第十六条液压机的操作人员必须保持机器周围的工作环境整洁,确保操作安全。
第十七条液压机操作人员在使用设备时,必须确保周围人员的安全,严禁将设备用于非正常用途。
第十八条液压机操作人员在使用设备时,必须保持机器的稳定,严禁晃动或暴力操作设备。
第十九条液压机操作人员在用完设备后,必须及时关闭电源和压力源,并进行设备的清洁。
第四章维修规程第二十条液压机的维修必须由经过培训合格的维修人员进行,严禁擅自维修设备。
第二十一条维修人员在维修液压机时必须按照设备的维修手册和规程进行操作。
液压机操作指导书
1、操作要求a 、液压机操作者必须经过培训,掌握设备性能和操作技术后,才能独立作业;b 、一切关于液压机的操作使用都应该严格要求按照操作指导书的要求实施。
2、开机前点检a.查验“交接班记录”,查看有无异常事项,避免液压机“带病工作”;b.按规定润滑加油(图1),检查油位位置,不得低于最低液位线,否则加注液压油(图2);c.检查四柱液压机各紧固件是否牢靠、限位装置及安全防护装置是否完整、可靠(图3),其中紧固件包括模具扣压抓、限位开关、光幕传感器等固定和定位螺栓、螺钉;d.确认模具是否正确,如需更换模具,必须在停机状态下进行,避免碰触启动开关,装好上下模具对中,调整好模具间隙,不允许单边偏离中心,保证滑块中心线和模具中心线重合,模具应符合技术要求,并紧固牢靠,模具紧固要求四角紧固,严谨两端或三角紧固,即4X 扣压爪 均应压紧模具(图3);e.填写点检记录表。
3、工作前开机检查a.开机顺序:开启电源(控制台侧面),电源指示灯亮→旋转松开紧急停止按钮→根据工艺要求,调整好各选择开关以及行程开关的位置→根据工艺卡要求调整PLC 所需数值→ 按下电机1气动按钮→立柱液压机四立柱表面涂抹润滑油检查液压站液位是否合适 (观测窗最低位与最高位之间)最低液位线温度计图1图2光幕传感器限位开关图3顶缸 4X 扣压爪滑块中心线模具中心线按下电机2启动按钮,此时液压泵处于空负荷循环状态,按钮分布见图4。
b.动作顺序:快下→慢下→工作→放气→停机保压→慢回→快回→慢顶→快顶,抽芯→抽芯退回。
c.工作状态手动:“工作状态选择”开关置于调整状态,各动作需手动完成;半自动:“工作状态选择”开关置于半自动状态,各动作需手动辅助完成;d.工作状态旋至调整,双手同时按下“双手运行”按钮(图4),滑块快下,达到设定限位后,滑块慢下,上下磨具闭合保压,达到设定时间。
动作完成后,滑块慢回至设定限位后,快回复位,此时滑块处于静止泄压状态,连续反复进行3次以上,确认液压机能正常工作;e.空转时确认油泵声响是否正常、液压单元及管道、接头、活塞是否有泄露现象,压力表是否正常,出现问题无法解决时立即通知机修和电工,确认压力正常、工作横梁运动灵活后,方可工作。
315t四柱液压机使用说明书
YJ-011型315吨宽台面四柱液压机使用说明书一、外形总图二、用途和特点本机器适用于可塑性材料的压制工艺,如冲压、弯曲、翻边、薄板拉伸等,也可从事校正、压装、砂轮成形、塑料制品的压制成形工艺。
本机器具有独立的动力机构和电报系统,并采用按钮集中控制,可实现调整、手动、及半自动三种操作方式。
本机器的工作压力、压制速度、空载下行和减速的行程范围可根据工作需要进行调整,并能完成定压和定行程成形两种工艺方式。
定压成形的动作为:快速下行——减速——压制——保压——回程——停止。
定行程成形的动作为:快速下行——减速——压制——回程——停止。
本机由主机及控制机构两大部分组成,通过主管道及电气装置联系起来构成一体。
主机包括机身、主油缸、顶出油缸及允液系统寺。
现将各部分结构和作用分述如下(1)机身(见外形图)机身由上横梁、滑块、工作台、立柱、锁紧螺母、调节螺母等组成,上横梁和工作台用四根立柱与锁紧螺母联成一究竟刚性桁架,滑块则由四根立柱导向,在蹭作上下运动。
通过调节四个调节螺母,可调节滑块下平面对工作台台面的不平行度及行程时的不垂直度。
在滑块下平面及工作台上平面上,设有T形槽,可配M24的螺栓专供安装工模具用。
在工作台中央有一圆孔,顶出缸由压套紧压于圆孔内的台阶上,在上横梁中央孔内,装有主油缸。
主油缸由缸口端的台阶和大螺母紧固于横梁上。
滑块中央的大孔,是用来装主活塞杆的,由螺栓和螺纹法兰反滑块与主活塞杆联成一体。
在滑块四立柱孔内,装有导套,以便于磨损后更换同,在外部均装有压配式的压注油杯,用以润滑立柱——导套运动付,在孔口端均装有防尘圈,以防止污物进入运动付,保持运动的洁净。
在锁紧螺母和调节螺母上,均配有紧定螺钉的紫铜垫,机器调整好后,拧紧螺钉可防止螺母松动。
(2)主油缸主油缸为双作用活塞式油缸,缸底为封底式整体结构,在缸体内装有活塞头,在活塞头的外圈上,装有两道向上,一道向下的孔用Yx形密封圈与缸壁密封;活塞头的内圈与活塞杆的密封,是由两道O形密封圈来实现,从而使缸内形成上下两个油腔。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
YL32—315四柱液压机使用说明书YL32—315—SM扬力集团江苏国力锻压机床有限公司敬告用户1 操作机器前请详细阅读使用说明书。
不了解机器结构、性能及操作程序者不得擅自开动机器及拆卸维修。
2如需进入机器行程空间内检修或调整摸具,必须在滑块下加安全支撑。
3 严禁超载、超行程及超过最大偏心距使用。
4 拆卸管路时,必须将滑块下行至下死点。
5 液压系统已调定,除远程调压阀外,非专业人员严禁对其他液压阀进行调整。
6非专业人员不得对电器线路进行拆卸、改动。
7 每日必须至少检查一次充液阀的连接螺钉是否松动,并保证充液箱盖板用螺钉连接好。
观察动力站主油箱正前方液位液温计油位是否缺少,管接头是否漏油。
8 立柱表面应经常用黄油枪通过导套上的油杯加机油,每日工作前应先加一次。
9 液压油推荐采用N46#抗磨液压油,第一次更换时间不得超过2个月,以后每半年更换一次,在更换时应清洗油泵吸油口网式滤油器。
公司地址:江苏省扬州邗江经济开发区扬力路99号电 话:0514-******** 87844666服务热线:0514-******** 87848976液压油必须保持清洁!液压油被污染是液压系统发生故障和液压元件过早磨损甚至损坏的重要原因和主要原因,对于液压油的取用须注意以下几点:1.本机床必须使用L-HM46抗磨液压油(优等品)[GB11118.1-1994],切勿弄错;2.保证液压油取用过程的清洁,注油时应进行过滤;3.换油时必须将液压系统彻底清洗干净后才可注入新油,且不可与其它工作介质混用;4.液压系统必须保持严格的密封,防止外界灰尘、杂质、水或其他液体混入工作介质中;5.根据换油标准及时更换工作介质,新机床使用1000工作小时或半年后换油一次,以后每2000工作小时或1年更换一次。
目 录一、 机床外形总图 (1)二、 用途和特点 (2)三、 主要技术规格 (2)四、 结构概述 (3)五、 液压系统概述 (4)六、 电气系统概述 (6)七、 安装和试车 (7)八、 故障和消除方法 (9)九、 维护保养和安全操作规程 (10)十、 附图:附图1:工作台俯视图 (11)附图2:滑块仰视图 (12)附图3:主缸装配图 (13)附图4:顶出缸装配图 (14)附图5:液压原理图 (15)附图6:电气原理图 (16)附图7:电气箱与电器元件接线示意 (17)附图8:电气布线图 (18)附图9:机器的润滑图 (19)附图10:导套 (20)附图11:导向环 (21)附图12:地基图 (22)一、机床外形总图:二、用途和特点:本机器适用于可塑性材料的压制工艺,如翻边、薄板拉伸、弯曲等,也可以从事校正、压装、冷挤、塑料制品及粉末制品的压制成型工艺。
本机器具有独立的动力机构和电气系统,采用按钮集中控制,可实现调整、手动和半自动(定压、定程)三种操作方式。
机器的工作压力、空载快速下行和压制的工作行程均可根据工艺需要进行调整,并能完成定压和定程两种工艺方式,在压制后具有保压延时及自动回程动作。
动力源选63YCY14-1B 轴向柱塞泵,使得在压制时,随负载的变化,工作速度作自动调整。
三、主要技术规格:序号 项 目 单 位规 格 备 注1 公称力 KN 31502 液体最大工作压力 Mpa 253 主缸回程力 KN 6004 下缸顶出力 KN 3805 下缸回程力 KN 2506 滑块最大行程 mm 8007 下缸最大行程 mm 2508 滑块距工作台面最大距离 mm 12509 下缸活塞距工作台面最大距离mm 440空载下行 100工作 1010 滑块行程速度 回程 mm/s 60顶出 65 11 下缸活塞行程速度 回程 mm/s 100左右 1260 12 工作台有效面积 前后 mm 1160左右 1400 13 立柱中心距尺寸 前后 mm 90014 工作台距地面高度 mm 650左右 1660前后 116015 主机轮廓尺寸 地面以上 mm 4720左右 3100前后 212016 机器占地面积 地面以上高mm 472017 电动机总功率 kW 2218机床的重量 kg 15000本机器由主机及控制机构两大部分组成,通过液压管路及电器装置联系起来组成一个整体,主机部分由机身、主缸、下缸及充液装置组成;控制部分由动力机构、限程装置、管路及电气操纵部分组成,现将各部分结构和作用分述如下:(一)、机身(见外形总图)机身由上横梁、工作台、立柱、滑块、调整螺母、锁紧螺母等组成,四根立柱作为主架,上横梁和工作台由锁紧螺母紧固于两端,机器精度由调节螺母及紧固于上横梁上端的锁紧螺母来调整。
滑块与主缸活塞由锁紧螺母紧固联接,依靠四立柱导向作上下运动,滑块内装有导向套,滑块和工作台相向表面有“T”形槽,模具用“T”形槽螺钉紧固,“T”形槽尺寸见附图1、2。
(二)、主缸(附图3)主缸缸体依靠缸口台肩及大锁母紧固于上横梁中心孔内,活塞杆下端用 锁母与滑块相连接,缸口铸铁套作导向用,活塞大头部外圆处装有方向相反的“YX”型密封圈,内圆装有“O”型密封圈,在缸内形成两个油腔,缸 口部分也装有“YX”型密封圈和“O”型密封圈,借助法兰锁紧以保证下腔 密封,主缸尾部大孔内装有充液阀。
(三)、下缸(附图4)下缸装于工作台中心孔内,用锁紧螺母固定,结构和主缸基本相同。
不用下缸时,可把该缸的调压阀调到零压,防止误动作。
(四)、动力机构:动力机构主要由油箱、轴向柱塞泵、电动机和二通插装阀组成,它是产 生和分配工作油液使主机实现各种动作的机构。
油箱为钢板焊接件,箱内设 滤油装置,箱后装有观察油面高度的油标,两侧开有清洗油箱用的窗口。
电动机、油泵置于油箱内部,二通插装阀组置于油箱顶部。
1、63YCY14-1B型轴向柱塞泵本机采用63YCY14-1B型轴向柱塞泵,结构和原理见该泵说明书。
2、二通插装阀组二通插装阀组是一种新型的液压元件,它具有流动阻力小、通油能力 大、动作速度快;密封性能好、无泄漏、不易卡死;抗污染能力强、体积小、寿命长、易于维修等特点。
(五)、充液阀该阀由阀体、活塞、单向阀、卸载阀和弹簧等组成,动作原理和液控单 向阀相似。
当滑块快速下行时,泵所提供的油液不能及时充满主缸上腔,因 而造成一定的负压,吸开了单向阀,充液筒内大量油液补入主缸上腔。
反向 时,动作原理和液控单向阀相同,卸载阀的作用是为了减少换向时的冲击。
(一)、概述液压系统由能源转换装置(油泵和油缸),能量调节装置(各种阀)以 及能量输送装置(管路)等组成,在电气系统的控制下驱动滑块和下缸活塞运动来完成各种工艺要求的动作。
本机器具有调整、手动和半自动(定压、定程)三种工艺规范,可按具体制件的工艺要求进行选择。
a、调整操作为按压相应按钮得到要求的点动动作;b、手动操作为按压相应按钮使滑块完成下行动作回程时要按压回程按钮;c、半自动操作为按压工作按钮使滑块自动的完成一个工艺动作循环。
(二)、 液压原理的动作说明液压系统参见液压原理图(附图5),现以半自动工作循环定压成形为例作下述说明:首先接通电源,按压相应按钮启动电动机,电动机带动轴向柱塞泵运转,泵所供出的油液经阀“C1”回油箱,此时系统处于空负荷运转状态。
将工作方式选择开关旋到定压单次工作位置,按压“压制”按钮,电磁铁“YV1”、“YV2”、“YV4”同时通电。
①“YV1”通电先导电磁换向阀“YV1”换向,插装阀“C1”关闭,系统建压。
②“YV2”通电,先导电磁换 向阀“YV2”换向,使插装阀“C3”开启,接通主缸下腔和油箱的通路,使滑块处于无支承状态,在重力作用下,向下运动。
③“YV4”通电,先导电磁换 向阀“YV4”换向,开启插装阀“C2”,压力油经单向阀“F13”进入主缸上腔,因为“C3”开启,滑块在自重作用下向下作快速运动,经“C2”来的油液远远不能满足主缸上腔容积变化的需要,于是在主缸上腔中产生负压,使得阀“F14”开启,充液筒中的油液补入主缸上腔,以满足其容积变化的要求。
滑块下行碰到接近开关“SQ2”时,“SQ2”发出讯号,使得电磁铁“YV2”断电,先导电磁换向阀“YV2”换向,插装阀“C3”关闭,主缸下腔 回油路切断,滑块不能在自重作用下向下作运动,这时主缸上腔负压消失。
在弹簧作用下,充液阀“F14”关闭,泵之来油经插装阀“C2”继续供入主缸 上腔,使得主缸上腔压力升高,当压力升至阀“F2”预调压力时,“F2”油路接通,插装阀“C3”开启,滑块在压力油作用下,慢速下行,接通工件后,开始加压,使电磁铁“YV1”、“YV3”、“YV4”断电,先导电磁换向阀均回复为原始状态,插装阀“C2”、“C3”关闭,“C1”开启,这时系统处于空运转状态,主缸上腔内的高压油在阀“F11”、“F13”和活塞大头部的密封圈之间被封闭,使主缸系统处于保压状态,同时,时间继电器“KT1”也开始计时动作,达到预定时间时发出讯号,使电磁铁“YV1”、“YV3”、“YV5”接通。
①“YV1”接通,先导电磁换向阀“F1”换向,系统建压。
②“YV3”接通,先导电磁换向阀“YV3”换向,接通阀“F2”油路,使得主缸下腔压力值不得超过阀“F2”的预定值(该值只能平衡滑块本身的重量)。
③“YV5”接通,先导电磁换向阀“YV5”换向,插装阀“C4”开启,泵之来油经插装阀“C3”回油箱,这时,系统压力值为“F2”的调定值,同时,充液阀“F14”控制活塞下行,先推开卸载阀,主缸上腔开始卸压,当压 力值降至预定压力值时(2Mpa),时间继电器“KT3”发讯,使得电磁铁“YV3”断电,先导电磁换向阀“YV3”换回中位,同时,充液阀“F14”控制活 塞推开主阀芯,这时系统压力升至阀“F3”调定值,推动滑块回程,上 腔油液经充液阀“F14”回充液筒,当滑块回程碰到接近开关“SQ2”时,“SQ2”发讯使电磁铁“YV1”、“YV5”断电,插装阀“C1”开启,“C 4”关闭,这时,系统处于空转状态,回程停止,至此,完成了滑块的整个半自动定压循环。
按压“顶出”按钮,电磁铁“YV1”、“YV6”接通,先导电磁换向阀“YV1”、“YV6”换向。
①“YV1”换向,系统建压。
②“YV6”换向,插装阀“C6”“C7”开启,“C5”、“C8”关闭,泵之来油经“C6”进入顶出缸下腔,上腔油液经“C7”回油箱,顶出缸顶出,动作完成后,按压“退回”按钮,电磁铁“YV1”、“YV7”接通,先导电磁换向阀“YV1”、“YV7”换向。
①“YV1”换向,系统建压。
②“YV7”换向,插装阀“C6”、“C7”关闭,“C5”、“C8”开启,泵之来油经“C8”进入顶出缸上腔,下腔油液经“C5”回油箱,顶出缸退回。
上述顶出缸两动作均为手动控制,按压按钮则得到相应动作,松开按钮动作立即停止。
