《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。

A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。

A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。

A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。

A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。

A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。

A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。

A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。

A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。

(完整版)机械制图试题库及答案

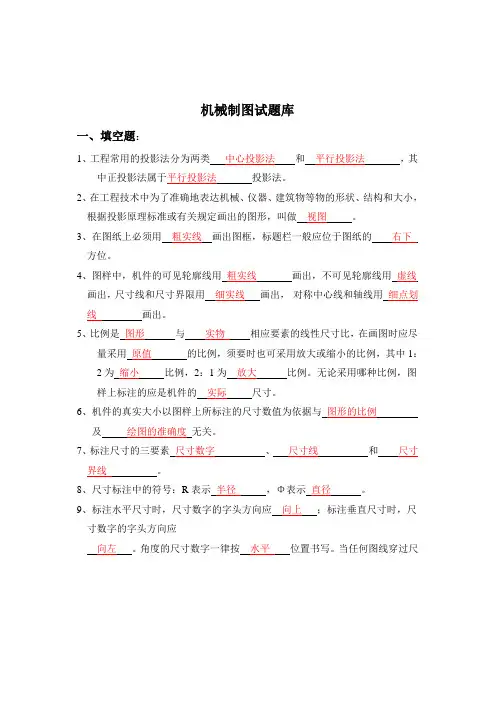

机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。

无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与图形的比例及绘图的准确度无关。

7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号：R表示半径，Φ表示直径。

9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连接线段三种。

11、绘图板是用来固定图纸，丁字尺是用来画水平线。

12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。

13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。

14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。

15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/16、三视图的投影规律长对正，高平齐，宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为A0、A1、A2、A3、A4。

19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。

（完整版）机械制图试题10套

（完整版）机械制图试题10套机械制图（⼀）⼀、单选题1.物体向不平⾏于基本投影⾯的平⾯投影所得的视图是（）A . 向视图 B. 斜视图 C. 局部视图 D. 基本视图2.基准是（）A. 标注尺⼨的依B.标注尺⼨的起点C.标注尺⼨的终点D. 标注尺⼨的范围3.对称机件的视图可只画⼀半或1/4，并在对称中⼼线的两端画两条与其垂直的平⾏（）A．粗实线 B.细实线 C.细虚线 D.波浪线4.局部视图是将机件的某⼀部分向（）投射所得的视图A.基本投影⾯B.不平⾏于基本投影⾯C.辅助投影⾯D.正投影⾯5、已知物体的主、俯视图，错误的左视图是（）垂线，CD是正平线b)AB是侧平线，BC是正平线，CD是⼀般位置直线c)AB是侧平线，BC是正平线，CD是正平线d)AB是正垂线，BC是铅垂线，CD是⼀般位置直线7、在下图中，选出正确的视图（）。

⼆、多选题1.描深画图底稿的步骤，下列说法正确的是（）A.先曲后直，保证连接圆滑B.先粗后细，保证图⾯清洁，提⾼画图效率C.先⽔平后垂、斜，以保证图⾯整洁D.圆弧半径先⼩后⼤，保证图形准确E.描深图框线和标题栏后再填写标题栏2.为了把空间的三视图画在⼀个平⾯上，就必须把三个投影展开，展开⽅法是（）A.正⾯保持不变B.⽔平⾯绕OX轴向上旋转90°C. ⽔平⾯绕OX轴向下旋转90°D.侧⾯绕OZ轴向右旋转90°E. 侧⾯绕OZ轴向左旋转90°3.三视图之间的投影关系可以归纳为（）A.主、俯视图宽相等B.主、左视图⾼平齐C.俯、左视图长对正D. 主、俯视图长对正E.俯、左视图宽相等4.关于直线的投影特性，下列说法正确的是（）A.直线倾斜于投影⾯，投影变短线B.直线平⾏于投影⾯，投影现实长C.直线垂直于投影⾯，投影聚⼀点D. 直线平⾏于投影⾯，投影聚⼀点E. 直线垂直于投影⾯，投影现实长5.图框的格式有（）A.加宽B.留有装订边C.不留装订边D.加粗E.加长6.曲⾯⽴体⼀般需要标出（）⽅向的尺⼨A.长度B.宽度C.⾼度D.径向E.轴向7.关于轴测投影的基本特性，下列说法正确的是（）A.空间相平⾏的线段，在同⼀轴测投影中⼀定相互平⾏B.与直⾓坐标轴平⾏的线段，其轴测投影与相应的轴测轴平⾏C.与轴测轴平⾏的线段，按该轴的轴向伸缩系数进⾏度量D与轴测轴倾斜的线段，也可按该轴的轴向伸缩系数进⾏度量.E.绘制轴测轴时，不必沿轴向测量尺⼨三、判断题（）1.圆柱的主视图和左视图都是⼀个长⽅形线框，其投影的含义相同。

完整版)机械制图试题(含答案)

完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。

其中为了方便查看图形，尽可能采用全比例。

2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。

3.在标注尺寸时，应做到清晰、准确、规范和合理。

4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。

5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。

二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。

答案：A2.看装配图的第一步是先看表达方法。

答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。

答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。

答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。

答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。

答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。

答案：B8.三视图的投影规律是长相等、高平齐、宽对正。

答案：D9.国标规定，外螺纹的大径应画粗实线。

答案：B10.国标规定螺纹的牙顶用虚线画出。

答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。

答案：×3.零件图上不必注出生产过程的技术要求。

答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。

答案：×5.绘制零件图过程的第一步是画出各个视图。

答案：×6.三视图投影规律是长相等、高平齐、宽对正。

机械制图机考试题库及答案

机械制图机考试题库及答案一、单项选择题（每题2分，共20分）1. 在机械制图中，下列哪个符号表示螺纹？A. ∅B. ∞C. ∇D. ∥答案：A2. 机械制图中，尺寸线应使用哪种线型？A. 虚线B. 实线C. 点划线D. 双点划线答案：B3. 在机械制图中，哪个视图表示物体的顶部？A. 主视图B. 俯视图C. 左视图D. 右视图答案：B4. 机械制图中，哪个符号用于表示中心线？A. ⊥B. ∥C. ∞D. ∇答案：D5. 在机械制图中，哪个符号表示孔？A. ∅B. ∞C. ∇D. ∥答案：A6. 机械制图中，哪个符号表示倒角？A. ∅B. ∞C. ∇D. ∥答案：C7. 在机械制图中，哪个符号表示焊接符号？A. ∅B. ∞C. ∇D. ∥答案：B8. 机械制图中，哪个符号表示表面粗糙度？A. ∅B. ∞C. ∇D. ∥答案：C9. 在机械制图中，哪个符号表示公差？A. ∅B. ∞C. ∇D. ∥答案：D10. 机械制图中，哪个符号表示对称？A. ∅B. ∞C. ∇D. ∥答案：B二、多项选择题（每题3分，共15分）11. 机械制图中，哪些视图是基本视图？A. 主视图B. 俯视图C. 左视图D. 右视图E. 仰视图答案：A、B、C12. 机械制图中，哪些线型用于表示不同的线？A. 实线B. 虚线C. 点划线D. 双点划线E. 波浪线答案：A、B、C、D13. 机械制图中，哪些符号用于表示尺寸？A. ∅B. ∞C. ∇D. ∥E. ⊥答案：A、B、C14. 在机械制图中，哪些符号表示不同的公差？A. ∅B. ∞C. ∇D. ∥E. ⊥答案：A、B、C、D15. 机械制图中，哪些符号用于表示不同的表面处理？A. ∅B. ∞C. ∇D. ∥E. ⊥答案：A、B、C、D三、判断题（每题2分，共20分）16. 机械制图中，所有的尺寸线都应使用实线。

（对/错）答案：对17. 机械制图中，中心线总是使用双点划线表示。

机械制图精彩试题10套

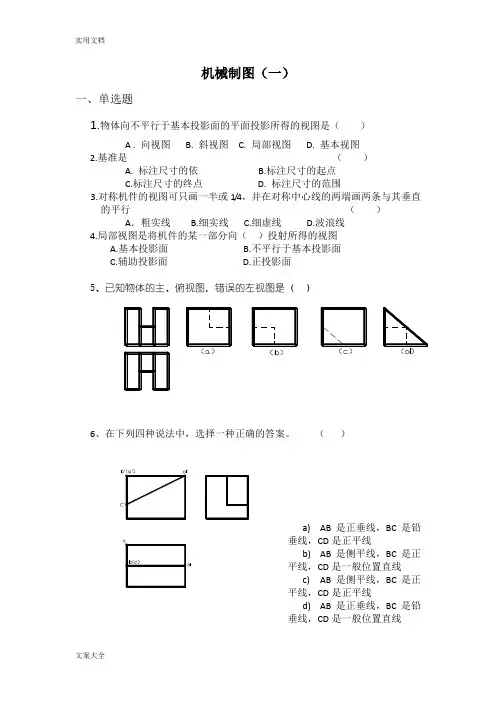

机械制图（一）一、单选题1.物体向不平行于基本投影面的平面投影所得的视图是（）A . 向视图 B. 斜视图 C. 局部视图 D. 基本视图2.基准是（）A. 标注尺寸的依B.标注尺寸的起点C.标注尺寸的终点D. 标注尺寸的范围3.对称机件的视图可只画一半或1/4，并在对称中心线的两端画两条与其垂直的平行（）A．粗实线 B.细实线 C.细虚线 D.波浪线4.局部视图是将机件的某一部分向（）投射所得的视图A.基本投影面B.不平行于基本投影面C.辅助投影面D.正投影面5、已知物体的主、俯视图，错误的左视图是（）垂线，CD是正平线b)AB是侧平线，BC是正平线，CD是一般位置直线c)AB是侧平线，BC是正平线，CD是正平线d)AB是正垂线，BC是铅垂线，CD是一般位置直线7、在下图中，选出正确的视图（）。

二、多选题1.描深画图底稿的步骤，下列说法正确的是（）A.先曲后直，保证连接圆滑B.先粗后细，保证图面清洁，提高画图效率C.先水平后垂、斜，以保证图面整洁D.圆弧半径先小后大，保证图形准确E.描深图框线和标题栏后再填写标题栏2.为了把空间的三视图画在一个平面上，就必须把三个投影展开，展开方法是（）A.正面保持不变B.水平面绕OX轴向上旋转90°C. 水平面绕OX轴向下旋转90°D.侧面绕OZ轴向右旋转90°E. 侧面绕OZ轴向左旋转90°3.三视图之间的投影关系可以归纳为（）A.主、俯视图宽相等B.主、左视图高平齐C.俯、左视图长对正D. 主、俯视图长对正E.俯、左视图宽相等4.关于直线的投影特性，下列说法正确的是（）A.直线倾斜于投影面，投影变短线B.直线平行于投影面，投影现实长C.直线垂直于投影面，投影聚一点D. 直线平行于投影面，投影聚一点E. 直线垂直于投影面，投影现实长5.图框的格式有（）A.加宽B.留有装订边C.不留装订边D.加粗E.加长6.曲面立体一般需要标出（）方向的尺寸A.长度B.宽度C.高度D.径向E.轴向7.关于轴测投影的基本特性，下列说法正确的是（）A.空间相平行的线段，在同一轴测投影中一定相互平行B.与直角坐标轴平行的线段，其轴测投影与相应的轴测轴平行C.与轴测轴平行的线段，按该轴的轴向伸缩系数进行度量D与轴测轴倾斜的线段，也可按该轴的轴向伸缩系数进行度量.E.绘制轴测轴时，不必沿轴向测量尺寸三、判断题（）1.圆柱的主视图和左视图都是一个长方形线框，其投影的含义相同。

机械制图竞赛试题

机械制图竞赛试题一、选择题（每题2分，共20分）1. 机械制图中，第一角投影法与第三角投影法的主要区别是什么？A. 投影方向不同B. 投影位置不同C. 投影角度不同D. 投影距离不同2. 以下哪个符号表示螺纹？A. ∅B. ⊥C. ∞D. ∇3. 在机械制图中，尺寸线通常使用什么颜色？A. 红色B. 蓝色C. 黑色D. 绿色4. 以下哪个术语表示零件的公差？A. 粗糙度B. 硬度C. 精度D. 公差5. 机械制图中，剖面图的作用是什么？A. 显示零件的内部结构B. 显示零件的外部轮廓C. 显示零件的尺寸D. 显示零件的材质...（此处省略其他选择题）二、简答题（每题10分，共20分）1. 简述机械制图中尺寸标注的基本原则。

2. 解释什么是装配图，并说明其在机械设计中的作用。

三、绘图题（每题30分，共60分）1. 根据所给的三视图，绘制出零件的立体图，并标注必要的尺寸。

视图一：（图略）视图二：（图略）视图三：（图略）2. 根据所给的零件描述，绘制其装配图，并标注零件之间的连接方式。

零件描述：（描述略）四、综合分析题（共20分）1. 给出一个机械零件的设计方案，包括零件的功能、结构特点、材料选择和制造工艺，并绘制相应的设计图。

五、附加题（10分，可选做）1. 阐述在现代机械设计中，计算机辅助设计（CAD）软件的重要性及其在制图过程中的应用。

结束语：本次机械制图竞赛试题旨在考察参赛者对机械制图基础知识的掌握程度以及实际应用能力。

希望每位参赛者都能发挥出自己的最佳水平，展现出扎实的专业知识和创新能力。

请注意，以上内容仅为模拟试题，实际竞赛试题可能会有所不同。

《机械制图》测试题(附答案)

《机械制图》测试题（附答案）一、单选题（共30题，每题1分，共30分）1、重合断面的轮廓用（）画出。

A、波浪线B、点划线C、细实线D、粗实线正确答案：C2、当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过盈配合B、间隙配合C、不明确性质D、过渡配合正确答案：A3、两圆柱齿轮轴线之间的最短距离称为（）。

A、分度圆B、中心距C、齿距D、全齿高正确答案：B4、空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、垂直于ox轴B、垂直于oz轴C、垂直于oy轴D、倾斜于三个投影轴正确答案：A5、已知空间点 A（10，15，20），B（8，5，10）则 B 点相对 A点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A6、当组合体一端为回转面时，该方向的总体尺寸一般不注，只标注（）A、轴线B、总长C、总宽D、总高正确答案：A7、产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、1:2B、1×2C、放大一倍D、2:1正确答案：D8、当孔的公差带与轴的公差带相交时，属于( )A、不明确性质B、过渡配合C、间隙配合D、过盈配合正确答案：B9、对于半剖视图，视图与剖视图的分界线是（）。

A、虚线B、点画线C、粗实线D、细实线正确答案：B10、下列比例当中表示缩小比例的是（）。

A、1:1B、1:2C、2:1D、1正确答案：B11、中国国家标准之简称为( )。

A、ＣＮＳB、ＮＣＳC、ＳＣＮ正确答案：A12、确定平面图形的尺寸位置的几何元素称为（）。

A、定位尺寸B、基本尺寸C、尺寸基准D、定形尺寸正确答案：C13、画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、粗实线B、虚线C、波浪线D、点画线正确答案：C14、共处于同一条投射线上的两点，必在相应的投影面上具有重合的投影。

这两个点被称为对该投影面的一对( )。

A、平行点B、垂直点C、重合点D、重影点正确答案：D15、机械制图的线条规范中，看不见的轮廓线用（）绘制。

《机械制图》竞赛题

《机械制图》竞赛试卷练习姓名班级
题号一二三四五总分得分
一、填空（每空1分，共11分）
1、零件图的内容一般应包括、、、。

2、M20×1.5表示是螺纹，公称直径为，螺距为旋向。

3、三视图的投影规律为、和。

二、选择题：（每题4分，共16分）
1、下列工艺结构合理的是：（）
2．已知立体的主、俯视图，选择正确的左视图（）。

3、根据主、俯视图，选择正确的主视图的剖视图。

（）
（a）（b）（c）（d）
三、看懂两视图，想出物体形状，画出第三视图：（每题15分，共30分）1、
4．下列四组移出断面图中，那一组是正确的。

（）
2、
四、将主视图画成半剖视，并作出全剖的左视图。

（共20分）五、读零件图，回答问题：（本小题满分为23 分，每空格1分）
（1）该零件的名称是，材料为，属于合金，其中的碳主要以形态存在，200表示。

（2）该零件采用了个基本视图，俯视图作了A-A 图，为了表示；B是。

（3）图中半圆槽的尺寸为Ø38H10，其中基本尺寸，公差带代号，半圆槽定位尺寸是和。

（4）尺寸45H10(1.0
)中，最大极限尺寸为，最小极限尺寸为，基本偏差为，公差等级为，公差值为。

（5）尺寸2×M6-8H中，2表示，6表示，螺距为，旋向。

（6）若该轴承座与相应轴承盖相配合，则配合面的表面粗糙度为。

机械制图考试题及答案

机械制图试题（B ）姓名：分数：一、判断题。

（对的打√，错的打×）（每题3分，共15分）1、机体的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及准确度无关。

（）2、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

（）3、当需要指明半径尺寸是由其它尺寸所确定时，应用尺寸线和符号“R ”标出，但要注写尺寸数字。

（）4、在同一图形中，对于尺寸相同的孔、槽等成组要素，可仅在一个要素上注出其尺寸和数量。

（）5、当标注极限偏差时，上下偏差的小数点必须对齐，小数点后的位数可不相同。

（）二、单项选择题：（每题5分，共25分）1、同一基本尺寸的表面，若具有不同的公差时，应用（）分开。

a 、粗实线b 、细实线c 、虚线 2、在机械制图中，汉字的高度不应小于（）mm. a 、1.8 b 、2.5 c 、3.5 3、在同一金属零件的零件图中，当图形中的主要轮廓线与水平成45°时，该图形的剖面线应画成与水平成（）的平行线。

a 、30°b 、45°c 、30°或60°4、绘制局部放大图时，当同一机件上有几个被放大的部分时，必须用（）依次标明被放大的部位。

a 、阿拉伯数字b 、罗马数字c 、希腊字母5、装配图中的指引线可画成折线，但只可曲折（）次。

a 、一b 、二c 、三三、多项选择题：（每题5分，共10分）1、下列字体高度属于公称尺寸系列的为：（）a 、2.5mmb 、3.5mmc 、10mmd 、14mm2、粗实线在图上的一般应用（）。

a 、可见轮廓线 b 、尺寸界线 c 、可见过渡线 d 、引出线四、简答题：（每题10分，共20分）1、请说明下面焊缝标注各个数字代表的含义。

(10分)2、下面零件的机械加工工艺结构是错误的，请修正。

（每题5分，共10分）（1）（2）(磨削)五、完善尺寸标注（不用标注尺寸值，标出尺寸线即可）：（共30分）机械制图试题（B）答案六、判断题。

机械制图试题
制卷: 周四六审核: 制卷时间:
班级: 姓名: 学号:
题号一二三四五六七八九十总分得分
一、根据给出的尺寸，完成右图所示图形（10分）
二、.完成点A、B、C的三面投影，判断图中A、B、C三点的相对位置关系（10分）
三、.完成四边形的水平投影（10分）
四、补齐截断体的三面投影（10分）
五、根据轴侧图，补画三视图中所缺的线条（10分）
六、..补画第三视图（10分）
七、.根据轴侧图画三视图，尺寸在图上量取（10分）
八、根据三视图画轴侧图，尺寸在图上量取（10分）
九、.作相贯线的投影（10分）
十、补画第三视图（10分）
