加速度计与陀螺仪互补滤波与卡尔曼滤波核心程序

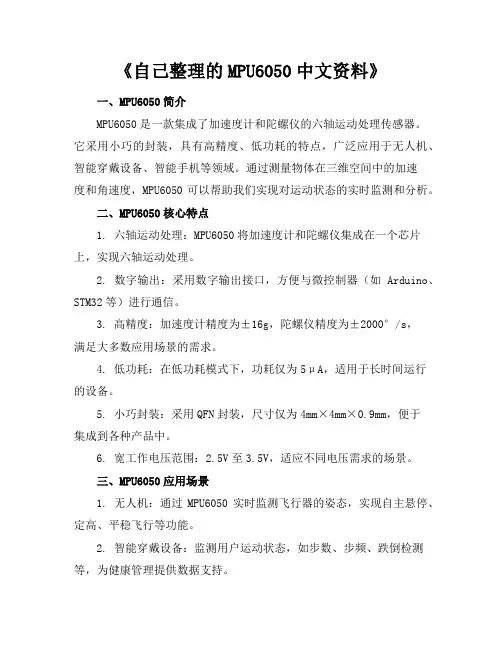

自己整理的MPU6050中文资料
《自己整理的MPU6050中文资料》一、MPU6050简介MPU6050是一款集成了加速度计和陀螺仪的六轴运动处理传感器。
它采用小巧的封装,具有高精度、低功耗的特点,广泛应用于无人机、智能穿戴设备、智能手机等领域。
通过测量物体在三维空间中的加速度和角速度,MPU6050可以帮助我们实现对运动状态的实时监测和分析。
二、MPU6050核心特点1. 六轴运动处理:MPU6050将加速度计和陀螺仪集成在一个芯片上,实现六轴运动处理。
2. 数字输出:采用数字输出接口,方便与微控制器(如Arduino、STM32等)进行通信。
3. 高精度:加速度计精度为±16g,陀螺仪精度为±2000°/s,满足大多数应用场景的需求。
4. 低功耗:在低功耗模式下,功耗仅为5μA,适用于长时间运行的设备。
5. 小巧封装:采用QFN封装,尺寸仅为4mm×4mm×0.9mm,便于集成到各种产品中。
6. 宽工作电压范围:2.5V至3.5V,适应不同电压需求的场景。
三、MPU6050应用场景1. 无人机:通过MPU6050实时监测飞行器的姿态,实现自主悬停、定高、平稳飞行等功能。
2. 智能穿戴设备:监测用户运动状态,如步数、步频、跌倒检测等,为健康管理提供数据支持。
3. 智能手机:辅机实现重力感应、游戏控制等功能。
4. VR/AR设备:实时监测头部姿态,为虚拟现实体验提供精准的交互。
5. 车载导航:辅助车辆进行姿态检测,提高导航精度。
6. 工业自动化:用于监测设备运行状态,实现故障预警和自动调节。
四、MPU6050接口说明1. SDA:I2C数据线,用于与微控制器通信。
2. SCL:I2C时钟线,与SDA配合实现数据传输。
3. AD0:I2C地址选择线,通过改变AD0的电平,可以设置MPU6050的I2C地址。
4. INT:中断输出,当MPU6050检测到特定事件时,通过INT脚输出中断信号。

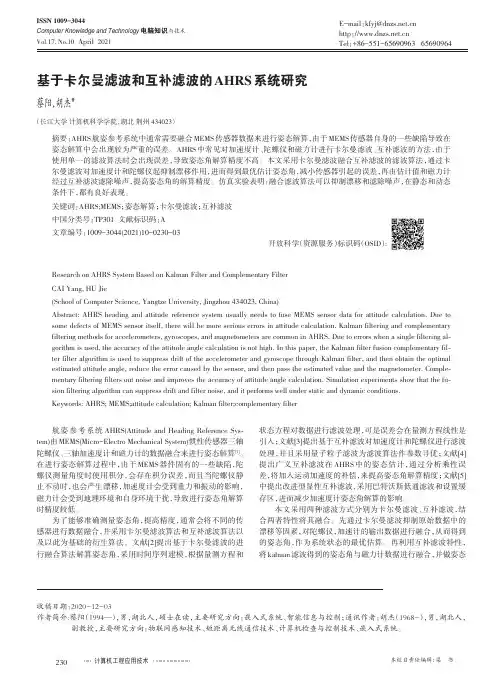

基于卡尔曼滤波和互补滤波的AHRS系统研究
本栏目责任编辑:梁书计算机工程应用技术基于卡尔曼滤波和互补滤波的AHRS 系统研究蔡阳,胡杰❋(长江大学计算机科学学院,湖北荆州434023)摘要:AHRS 航姿参考系统中通常需要融合MEMS 传感器数据来进行姿态解算,由于MEMS 传感器自身的一些缺陷导致在姿态解算中会出现较为严重的误差。
AHRS 中常见对加速度计、陀螺仪和磁力计进行卡尔曼滤波、互补滤波的方法,由于使用单一的滤波算法时会出现误差,导致姿态角解算精度不高。
本文采用卡尔曼滤波融合互补滤波的滤波算法,通过卡尔曼滤波对加速度计和陀螺仪起抑制漂移作用,进而得到最优估计姿态角,减小传感器引起的误差,再由估计值和磁力计经过互补滤波滤除噪声,提高姿态角的解算精度。
仿真实验表明:融合滤波算法可以抑制漂移和滤除噪声,在静态和动态条件下,都有良好表现。
关键词:AHRS;MEMS ;姿态解算;卡尔曼滤波;互补滤波中国分类号:TP301文献标识码:A 文章编号:1009-3044(2021)10-0230-03开放科学(资源服务)标识码(OSID ):Research on AHRS System Based on Kalman Filter and Complementary Filter CAI Yang,HU Jie(School of Computer Science,Yangtze University,Jingzhou 434023,China)Abstract:AHRS heading and attitude reference system usually needs to fuse MEMS sensor data for attitude calculation.Due to some defects of MEMS sensor itself,there will be more serious errors in attitude calculation.Kalman filtering and complementary filtering methods for accelerometers,gyroscopes,and magnetometers are common in AHRS.Due to errors when a single filtering al⁃gorithm is used,the accuracy of the attitude angle calculation is not high.In this paper,the Kalman filter fusion complementary fil⁃ter filter algorithm is used to suppress drift of the accelerometer and gyroscope through Kalman filter,and then obtain the optimal estimated attitude angle,reduce the error caused by the sensor,and then pass the estimated value and the ple⁃mentary filtering filters out noise and improves the accuracy of attitude angle calculation.Simulation experiments show that the fu⁃sion filtering algorithm can suppress drift and filter noise,and it performs well under static and dynamic conditions.Keywords:AHRS;MEMS;attitude calculation;Kalman filter;complementary filter航姿参考系统AHRS(Attitude and Heading Reference Sys⁃tem)由MEMS(Micro-Electro Mechanical System)惯性传感器三轴陀螺仪、三轴加速度计和磁力计的数据融合来进行姿态解算[1]。
陀螺仪卡尔曼滤波算法
陀螺仪卡尔曼滤波算法1. 引言陀螺仪是一种用于测量角速度的传感器,广泛应用于惯性导航、无人机控制、姿态估计等领域。
然而,由于传感器噪声和误差的存在,陀螺仪输出的数据往往不够稳定和准确。
为了解决这个问题,人们提出了许多滤波算法,其中最常用且效果良好的就是卡尔曼滤波算法。
本文将介绍陀螺仪卡尔曼滤波算法的原理、实现过程以及应用场景,并对其优缺点进行讨论。
2. 陀螺仪陀螺仪是一种基于角动量守恒原理工作的传感器。
它通常由一个旋转部件和一个测量部件组成。
旋转部件可以是一个旋转的轴或者一个旋转的盘片,当外界施加力矩时,旋转部件会发生相应的转动。
测量部件通过测量旋转部件的角速度来获取外界施加力矩的信息。
陀螺仪输出的数据通常是角速度,单位为弧度/秒。
然而,由于制造工艺和环境因素的限制,陀螺仪的输出往往存在噪声和误差。
这些噪声和误差会对应用场景中的姿态估计、运动控制等任务产生不利影响。
3. 卡尔曼滤波算法卡尔曼滤波算法是一种递归滤波算法,通过利用系统模型和观测数据,对状态进行估计和预测。
它在估计过程中综合考虑了系统模型的预测值和观测数据的测量值,并通过最小均方误差准则来优化估计结果。
陀螺仪卡尔曼滤波算法主要包括以下几个步骤:3.1 状态空间模型首先,需要建立一个状态空间模型来描述陀螺仪系统。
状态空间模型通常由状态方程和观测方程组成。
状态方程描述了系统的演化规律,可以表示为:x(k) = F * x(k-1) + B * u(k-1) + w(k-1)其中,x(k)表示时刻k的系统状态,F是状态转移矩阵,B是控制输入矩阵,u(k)是控制输入,w(k)是过程噪声。
观测方程描述了系统的输出与状态之间的关系,可以表示为:z(k) = H * x(k) + v(k)其中,z(k)表示时刻k的观测值,H是观测矩阵,v(k)是观测噪声。
3.2 初始化在开始滤波之前,需要对滤波器进行初始化。
通常情况下,可以将初始状态和协方差矩阵设置为零向量和单位矩阵。
互补滤波和卡尔曼滤波代码
互补滤波和卡尔曼滤波代码1互补滤波1.1什么是互补滤波互补滤波是一种传感器融合算法,它将多个传感器的测量值进行整合,得到更加准确的结果。
互补滤波通常用于惯导系统、飞行控制系统、机器人导航等领域,能够有效提高系统的鲁棒性和稳定性。
互补滤波的核心思想是利用不同传感器的优势,从而消除各种噪声和误差。
例如,陀螺仪可以提供高精度的短期姿态测量,但容易出现漂移;加速度计可以提供长期的姿态测量,但响应速度较慢。
因此,互补滤波会将两种传感器的测量值进行加权平均,得到更加准确的姿态估计值。
1.2互补滤波算法流程互补滤波的算法流程包括以下几步:1.读取传感器数据:读取陀螺仪和加速度计的测量值。
2.计算倾角:根据加速度计的测量值计算出当前的姿态角度。
3.计算角速度:根据陀螺仪的测量值计算出当前的角速度。
4.计算互补滤波系数:根据当前角速度和上一次姿态角度,计算出当前的互补滤波系数。
5.更新姿态角度:根据当前的角速度和互补滤波系数,更新姿态角度。
互补滤波系数的计算公式如下:```K=1-alpha*abs(w-w_prev)/a```其中,alpha是一个可调参数,表示互补滤波的衰减速度;w和w_prev分别表示当前和上一时刻的角速度;a是加速度计的测量值,表示重力加速度。
1.3互补滤波的优缺点互补滤波的优点在于可以获得相对准确的姿态估计,而且系统的鲁棒性和稳定性也得到了提高。
此外,互补滤波算法实现简单,对计算资源的需求较低,适合嵌入式系统。
不过,互补滤波的缺点也比较明显。
首先,互补滤波算法对传感器的选择和布局比较敏感,要求每个传感器都能够提供相应的测量值;其次,互补滤波的精度受到其参数的影响,需要进行精细的调整和优化;最后,互补滤波对不同的应用场景需要不同的参数设置,需要进行不断的实验和测试。
2卡尔曼滤波2.1什么是卡尔曼滤波卡尔曼滤波是一种最优估计算法,能够在存在噪声和不确定性的情况下,对系统状态进行估计和控制。
卡尔曼滤波算法最初是为航空航天领域设计的,后来也被广泛应用于汽车导航、机器人控制、金融预测等领域。
MPU6050使用一阶互补和卡尔曼滤波算法平滑角度数据
MPU6050使⽤⼀阶互补和卡尔曼滤波算法平滑⾓度数据最近项⽬上想⽤MPU6050来⾃动探测物体的转向⾓度,花了2天时间学习如何拿陀螺仪的姿态⾓度,发现蛮难的,写点笔记。
下⾯是哔哩哔哩的⼀堆废话讲解,只想看代码本体的可以直接跳到最后。
应⽤场景是51单⽚机环境,有⼀块MPU6060,需要知道硬件板⼦⽔平摆放时,板⼦摆放的姿态和旋转的⾓度。
编译环境只能⽤C语⾔。
⾸先单⽚机通过TTL串⼝接到MPU6050上拿到通信数据,⽔平旋转⾓度需要另外加地磁仪通过南北极磁性拿到。
很遗憾设计硬件时没注意这茬,只⽤了⼀块MPU6050。
不过呢可以⽤旋转时的⾓速度求出旋转幅度(这个下篇说)。
但是拿到原始数据后,发现原始数据的跳动⾮常厉害,需要⽤带滤波的积分算法平滑过滤。
代码演⽰了计算Roll,Pitch⾓和Yaw⾓并⽤卡尔曼过滤算法。
样例⾥⾯有四种芯⽚的演⽰,我⽤的是MPU6050,就直接看这个⽬录了,⾥⾯还有MPU6050+HMC5883L磁⼒计的样式,可惜⼿头板⼦当初没有想过算Yaw⾓旋转要磁⼒计,也就莫法实现读取Yaw⾓。
加HMC5883L磁⼒计的那个样例,是读的磁⼒计的数据来算Yaw轴⾓度。
MPU6050的重⼒加速度出来的z轴数据基本不咋变化,仅依靠x和y轴数据肯定不准的,所以这⾥通过重⼒加速度算出来Yaw轴的⾓度⽆意义。
继续回来说代码。
下载回来的样例代码扩展名是.ino,搞不懂啥,改成.c,⼀样看,c语⾔万岁!⾸先要先拿到陀螺仪的数据,⾓速度和重⼒加速度。
如何读取MPU6050的数据我略过。
⽹上有很多现成的样例,直接拿来⽤。
/* IMU Data */float accX, accY, accZ;float gyroX, gyroY, gyroZ;accX = ((i2cData[0] << 8) | i2cData[1]);accY = ((i2cData[2] << 8) | i2cData[3]);accZ = ((i2cData[4] << 8) | i2cData[5]);//tempRaw = (i2cData[6] << 8) | i2cData[7];gyroX = (i2cData[8] << 8) | i2cData[9];gyroY = (i2cData[10] << 8) | i2cData[11];gyroZ = (i2cData[12] << 8) | i2cData[13];i2cData是MPU6050读到的14个字节的数据。
卡尔曼滤波算法的程序实现和推导过程
卡尔曼滤波算法的程序实现和推导过程---蒋海林(QQ:280586940)---卡尔曼滤波算法由匈牙利裔美国数学家鲁道夫·卡尔曼(Rudolf Emil Kalman)创立,这个数学家特么牛逼,1930年出生,现在还能走能跳,吃啥啥麻麻香,但他的卡尔曼滤波算法已经广泛应用在航空航天,导弹发射,卫星在轨运行等很多高大上的应用中。
让我们一边膜拜一边上菜吧,下面就是卡尔曼滤波算法的经典程序,说是经典,因为能正常运行的程序都长得差不多,在此向原作者致敬。
看得懂的,帮我纠正文中的错误;不太懂的,也不要急,让我慢慢道来。
最后希望广大朋友转载时,能够保留我的联系方式,一则方便后续讨论共同进步,二则支持奉献支持正能量。
void Kalman_Filter(float Gyro,float Accel)///角速度,加速度{///陀螺仪积分角度(先验估计)Angle_Final = Angle_Final + (Gyro - Q_bias) * dt;///先验估计误差协方差的微分Pdot[0] = Q_angle - PP[0][1] - PP[1][0];Pdot[1] = - PP[1][1];Pdot[2] = - PP[1][1];Pdot[3] = Q_gyro;///先验估计误差协方差的积分PP[0][0] += Pdot[0] * dt;PP[0][1] += Pdot[1] * dt;PP[1][0] += Pdot[2] * dt;PP[1][1] += Pdot[3] * dt;///计算角度偏差Angle_err = Accel - Angle_Final;///卡尔曼增益计算PCt_0 = C_0 * PP[0][0];PCt_1 = C_0 * PP[1][0];E = R_angle + C_0 * PCt_0;K_0 = PCt_0 / E;K_1 = PCt_1 / E;///后验估计误差协方差计算t_0 = PCt_0;t_1 = C_0 * PP[0][1];PP[0][0] -= K_0 * t_0;PP[0][1] -= K_0 * t_1;PP[1][0] -= K_1 * t_0;PP[1][1] -= K_1 * t_1;Angle_Final += K_0 * Angle_err; ///后验估计最优角度值Q_bias += K_1 * Angle_err; ///更新最优估计值的偏差Gyro_Final = Gyro - Q_bias; ///更新最优角速度值}我们先把卡尔曼滤波的5个方程贴上来:X(k|k-1)=A X(k-1|k-1)+B U(k) ……… (1)//先验估计 P(k|k-1)=A P(k-1|k-1) A ’+Q ……… (2)//协方差矩阵的预测Kg(k)= P(k|k-1) H ’ / (H P(k|k-1) H ’ + R) ……… (3)//计算卡尔曼增益 X(k|k)= X(k|k-1)+Kg(k) (Z(k) - H X(k|k-1)) ……… (4)通过卡尔曼增益进行修正 P(k|k)=(I-Kg(k) H )P(k|k-1) ……… (5)//更新协方差阵这5个方程比较抽象,下面我们就来把这5个方程和上面的程序对应起来。
加速度计与陀螺仪融合一阶互补滤波、二阶互补滤波、卡尔曼滤波核心程序
一阶互补// a=tau / (tau + loop time)// newAngle = angle measured with atan2 using the accelerometer//加速度传感器输出值// newRate = angle measured using the gyro// looptime = loop time in millis()float tau=0.075;float a=0.0;float Complementary(float newAngle,float newRate,int looptime) {float dtC =float(looptime)/1000.0;a=tau/(tau+dtC);//以下代码更改成白色,下载后恢复成其他颜色即可看到x_angleC= a* (x_angleC + newRate * dtC) + (1-a) * (newAngle);return x_ang leC;}二阶互补// newAngle = angle measured with atan2 using the accelerometer// newRate = angle measured using the gyro// looptime = loop time in millis()float Complementary2(float newAngle,float newRate,int looptime) {float k=10;float dtc2=float(looptime)/1000.0;//以下代码更改成白色,下载后恢复成其他颜色即可看到x1 =(newAng le - x_angle2C)*k*k;y1 = dtc2*x1 + y1;x2 = y1 + (newAngle - x_angle2C)*2*k + newRate;x_angle2C =dtc2*x2 + x_angle2C;return x_angle2C;} Here too we just have to set the k and magically we get the angle.卡尔曼滤波// KasBot V1 - Kalman filter modulefloat Q_angle =0.01;//0.001float Q_gyro =0.0003;//0.003float R_angle =0.01;//0.03float x_bias =0;float P_00 =0, P_01 =0, P_10 =0, P_11 =0;float y, S;float K_0, K_1;// newAngle = angle measured with atan2 using the accelerometer // newRate = angle measured using the gyro// looptime = loop time in millis()float kalmanCalculate(float newAngle,float newRate,int looptime) {float dt =float(looptime)/1000;x_angle += dt *(newRate - x_bias);//以下代码更改成白色,下载后恢复成其他颜色即可看到P_00 +=- dt * (P_10 + P_01) + Q_angle * dt;P_01 +=- dt * P_11;P_10 +=- dt * P_11;P_11 +=+ Q_gyro * dt;y = newAngle - x_angle;S = P_00 + R_angle;K_0 = P_00 / S;K_1 = P_10 / S;x_angle +=K_0 * y;x_bias +=K_1 * y;P_00 -= K_0 * P_00;P_01 -= K_0 * P_01;P_10 -= K_1 * P_00;P_11 -= K_1 * P_01;return x_angle;} To get the answer, you have to set 3 parameters: Q_angle, R_angle,R_gyro.详细卡尔曼滤波/* -*- indent-tabs-mode:T; c-basic-offset:8; tab-width:8; -*- vi: set ts=8:* $Id: tilt.c,v 1.1 2003/07/09 18:23:29 john Exp $** 1 dimensional tilt sensor using a dual axis accelerometer* and single axis angular rate gyro. The two sensors are fused* via a two state Kalman filter, with one state being the angle* and the other state being the gyro bias.* Gyro bias is automatically tracked by the filter. This seems* like magic.** Please note that there are lots of comments in the functions and* in blocks before the functions. Kalman filtering is an already complex* subject, made even more so by extensive hand optimizations to the C code* that implements the filter. I've tried to make an effort of explaining* the optimizations, but feel free to send mail to the mailing list,* autopilot-devel@, with questions about this code.*** (c) 2003 Trammell Hudson <hudson@>**************** This file is part of the autopilot onboard code package.** Autopilot is free software; you can redistribute it and/or modify* it under the terms of the GNU General Public License as published by* the Free Software Foundation; either version 2 of the License, or* (at your option) any later version.** Autopilot is distributed in the hope that it will be useful,* but WITHOUT ANY W ARRANTY; without even the implied warranty of* MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. See the * GNU General Public License for more details.** You should have received a copy of the GNU General Public License* along with Autopilot; if not, write to the Free Software* Foundation, Inc., 59 Temple Place, Suite 330, Boston, MA 02111-1307 USA **/#include <math.h>/** Our update rate. This is how often our state is updated with* gyro rate measurements. For now, we do it every time an* 8 bit counter running at CLK/1024 expires. You will have to* change this value if you update at a different rate.*/static const float dt = ( 1024.0 * 256.0 ) / 8000000.0;/** Our covariance matrix. This is updated at every time step to* determine how well the sensors are tracking the actual state.*/static float P[2][2] = {{ 1, 0 },{ 0, 1 },};/** Our two states, the angle and the gyro bias. As a byproduct of computing * the angle, we also have an unbiased angular rate available. These are* read-only to the user of the module.*/float angle;float q_bias;float rate;/** R represents the measurement covariance noise. In this case,* it is a 1x1 matrix that says that we expect 0.3 rad jitter* from the accelerometer.*/static const float R_angle = 0.3;/** Q is a 2x2 matrix that represents the process covariance noise.* In this case, it indicates how much we trust the acceleromter* relative to the gyros.*/static const float Q_angle = 0.001;static const float Q_gyro = 0.003;/** state_update is called every dt with a biased gyro measurement* by the user of the module. It updates the current angle and* rate estimate.** The pitch gyro measurement should be scaled into real units, but* does not need any bias removal. The filter will track the bias.** Our state vector is:** X = [ angle, gyro_bias ]** It runs the state estimation forward via the state functions:** Xdot = [ angle_dot, gyro_bias_dot ]** angle_dot = gyro - gyro_bias* gyro_bias_dot = 0** And updates the covariance matrix via the function:** Pdot = A*P + P*A' + Q** A is the Jacobian of Xdot with respect to the states:** A = [ d(angle_dot)/d(angle) d(angle_dot)/d(gyro_bias) ]* [ d(gyro_bias_dot)/d(angle) d(gyro_bias_dot)/d(gyro_bias) ]** = [ 0 -1 ]* [ 0 0 ]** Due to the small CPU available on the microcontroller, we've* hand optimized the C code to only compute the terms that are* explicitly non-zero, as well as expanded out the matrix math* to be done in as few steps as possible. This does make it harder* to read, debug and extend, but also allows us to do this with* very little CPU time.*/voidstate_update( const float q_m /* Pitch gyro measurement */) {/* Unbias our gyro */const float q = q_m - q_bias;/** Compute the derivative of the covariance matrix** Pdot = A*P + P*A' + Q** We've hand computed the expansion of A = [ 0 -1, 0 0 ] multiplied* by P and P multiplied by A' = [ 0 0, -1, 0 ]. This is then added * to the diagonal elements of Q, which are Q_angle and Q_gyro.*/const float Pdot[2 * 2] = {Q_angle - P[0][1] - P[1][0], /* 0,0 */- P[1][1], /* 0,1 */- P[1][1], /* 1,0 */Q_gyro /* 1,1 */};/* Store our unbias gyro estimate */rate = q;/** Update our angle estimate* angle += angle_dot * dt* += (gyro - gyro_bias) * dt* += q * dt*/angle += q * dt;/* Update the covariance matrix */P[0][0] += Pdot[0] * dt;P[0][1] += Pdot[1] * dt;P[1][0] += Pdot[2] * dt;P[1][1] += Pdot[3] * dt;}/** kalman_update is called by a user of the module when a new* accelerometer measurement is available. ax_m and az_m do not * need to be scaled into actual units, but must be zeroed and have* the same scale.** This does not need to be called every time step, but can be if* the accelerometer data are available at the same rate as the* rate gyro measurement.** For a two-axis accelerometer mounted perpendicular to the rotation * axis, we can compute the angle for the full 360 degree rotation* with no linearization errors by using the arctangent of the two* readings.** As commented in state_update, the math here is simplified to* make it possible to execute on a small microcontroller with no* floating point unit. It will be hard to read the actual code and* see what is happening, which is why there is this extensive* comment block.** The C matrix is a 1x2 (measurements x states) matrix that* is the Jacobian matrix of the measurement value with respect* to the states. In this case, C is:** C = [ d(angle_m)/d(angle) d(angle_m)/d(gyro_bias) ]* = [ 1 0 ]** because the angle measurement directly corresponds to the angle* estimate and the angle measurement has no relation to the gyro* bias.*/voidkalman_update(const float ax_m, /* X acceleration */const float az_m /* Z acceleration */){/* Compute our measured angle and the error in our estimate *///以下代码更改成白色,下载后恢复成其他颜色即可看到const float angle_m = atan2( -az_m, ax_m );const float angle_err = angle_m - angle;/** C_0 shows how the state measurement directly relates to* the state estimate.** The C_1 shows that the state measurement does not relate* to the gyro bias estimate. We don't actually use this, so* we comment it out.*/const float C_0 = 1;/* const float C_1 = 0; *//** PCt<2,1> = P<2,2> * C'<2,1>, which we use twice. This makes * it worthwhile to precompute and store the two values.* Note that C[0,1] = C_1 is zero, so we do not compute that* term.*/const float PCt_0 = C_0 * P[0][0]; /* + C_1 * P[0][1] = 0 */ const float PCt_1 = C_0 * P[1][0]; /* + C_1 * P[1][1] = 0 *//** Compute the error estimate. From the Kalman filter paper:** E = C P C' + R** Dimensionally,** E<1,1> = C<1,2> P<2,2> C'<2,1> + R<1,1>** Again, note that C_1 is zero, so we do not compute the term.*/const float E =R_angle+ C_0 * PCt_0/* + C_1 * PCt_1 = 0 */;/** Compute the Kalman filter gains. From the Kalman paper:** K = P C' inv(E)** Dimensionally:** K<2,1> = P<2,2> C'<2,1> inv(E)<1,1>** Luckilly, E is <1,1>, so the inverse of E is just 1/E.*/const float K_0 = PCt_0 / E;const float K_1 = PCt_1 / E;/** Update covariance matrix. Again, from the Kalman filter paper: ** P = P - K C P** Dimensionally:** P<2,2> -= K<2,1> C<1,2> P<2,2>** We first compute t<1,2> = C P. Note that:** t[0,0] = C[0,0] * P[0,0] + C[0,1] * P[1,0]** But, since C_1 is zero, we have:** t[0,0] = C[0,0] * P[0,0] = PCt[0,0]** This saves us a floating point multiply.*/const float t_0 = PCt_0; /* C_0 * P[0][0] + C_1 * P[1][0] */ const float t_1 = C_0 * P[0][1]; /* + C_1 * P[1][1] = 0 */P[0][0] -= K_0 * t_0;P[0][1] -= K_0 * t_1;P[1][0] -= K_1 * t_0;P[1][1] -= K_1 * t_1;/** Update our state estimate. Again, from the Kalman paper:** X += K * err** And, dimensionally,** X<2> = X<2> + K<2,1> * err<1,1>** err is a measurement of the difference in the measured state* and the estimate state. In our case, it is just the difference* between the two accelerometer measured angle and our estimated * angle.*/angle += K_0 * angle_err;q_bias += K_1 * angle_err;}。
卡尔曼滤波程序
/***************************************************************************//* kalman.c *//* 1-D 卡尔曼滤波算法, 通过加速度计(倾角)和陀螺仪完成*//* Author: Rich Chi Ooi *//* Version: 1.0 *//* Date:30.05.2003 *//* 改编自Trammel Hudson(hudson@) *//* ------------------------------- *//* 程序编译: *//* Linux */ /* gcc68 -c XXXXXX.c (to create object file) *//* gcc68 -o XXXXXX.hex XXXXXX.o ppwa.o */ /* Upload data : *//* ul filename.txt *//***************************************************************************/ /* 本版内容: *//***************************************************************************/ /* This is a free software; you can redistribute it and/or modify *//* it under the terms of the GNU General Public License as published *//* by the Free Software Foundation; either version 2 of the License, *//* or (at your option) any later version. *//* */ /* this code is distributed in the hope that it will be useful, *//* but WITHOUT ANY W ARRANTY; without even the implied warranty of *//* MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. See the *//* GNU General Public License for more details. *//* */ /* You should have received a copy of the GNU General Public License *//* along with Autopilot; if not, write to the Free Software *//* Foundation, Inc., 59 Temple Place, Suite 330, Boston, *//* MA 02111-1307 USA */ /***************************************************************************/ #include <math.h>#include "eyebot.h"/** 陀螺仪采样周期20ms* 更新频率不同的话可以改变*/static const float dt = 0.02; //陀螺仪采样周期/** 协方差矩阵.每次更新决定传感器跟踪实际状态的好坏*/static float P[2][2] = {{ 1, 0 }, //协方差矩阵{ 0, 1 }};/** 两个状态,角度和陀螺仪偏差.作为计算角度和偏差的副产品,我们可以得到无偏的角速率* 以下是该模块对于作者的只读量*/float angle;float q_bias;float rate; //3个无偏输出量/** R为测量协方差noise.R=E[vvT]* 这种情况下为1×1矩阵* 0.1 rad jitter from the inclinometer.* for a 1x1 matrix in this case v = 0.1*/static const float R_angle = 0.001 ;/** Q是2×2过程协方差矩阵噪声.* 表示对加速度计和陀螺仪的信任程度*/static const float Q_angle = 0.001;static const float Q_gyro = 0.0015;/** 状态每次通过带有偏移量量的陀螺仪测量值进行更新。
卡尔曼滤波融合加速度和速度
卡尔曼滤波融合加速度和速度卡尔曼滤波是一种常用的数据融合方法,可以将不同传感器所得到的数据进行融合,得到更准确的估计值。
在许多应用领域中,融合加速度和速度的数据是常见的需求,例如航空航天、自动驾驶等。
本文将介绍卡尔曼滤波在融合加速度和速度中的应用原理和方法。
我们需要了解加速度和速度的含义和测量方式。
加速度是物体在单位时间内速度的变化量,可以通过加速度计来测量。
而速度则是物体在单位时间内位移的变化量,可以通过速度计或GPS等设备来测量。
加速度和速度是物体运动状态的重要指标,通过融合这两个指标的数据,可以更准确地估计物体的位置和运动状态。
卡尔曼滤波是一种基于状态估计的算法,通过对系统状态进行递推和修正,得到对系统状态的最优估计。
在融合加速度和速度的应用中,卡尔曼滤波可以通过对加速度和速度的测量数据进行处理,得到对物体位置和速度的估计。
卡尔曼滤波的过程可以概括为两个步骤:预测和更新。
在预测步骤中,根据系统模型和上一时刻的状态估计,通过状态转移方程预测当前时刻的状态。
对于融合加速度和速度的应用,状态可以包括位置、速度和加速度等。
在更新步骤中,根据观测模型和当前时刻的测量数据,通过观测方程对状态进行修正。
通过不断迭代这两个步骤,可以得到对系统状态的最优估计。
在融合加速度和速度的应用中,需要注意一些问题。
首先,加速度和速度的测量精度会受到噪声的影响,因此在卡尔曼滤波中需要对测量数据进行滤波处理,以减小噪声的影响。
其次,加速度和速度的测量数据可能存在不一致性或不完整性,这需要在卡尔曼滤波中进行数据融合和处理,以得到更准确的估计值。
此外,卡尔曼滤波的性能还受到系统模型和观测模型的精度和准确性的影响,因此需要根据具体应用场景进行模型选择和参数调优。
除了卡尔曼滤波,还有其他方法可以用于融合加速度和速度的数据,例如粒子滤波、扩展卡尔曼滤波等。
这些方法在不同的应用场景中可能会有不同的优劣势,需要根据具体情况选择合适的方法。
跟踪算法 卡尔曼滤波
跟踪算法卡尔曼滤波卡尔曼滤波(K a l m a n F i l t e r)是一种经典的跟踪算法,它被广泛应用于多个领域,如机器人导航、目标跟踪、航空航天、无线通信等。
本文将详细介绍卡尔曼滤波算法的原理、应用以及一步一步的实现过程。
1.引言在实际应用中,我们经常需要对物体进行连续的跟踪,以获取其运动状态的估计或预测。
然而,由于存在噪声、不确定性等因素,我们无法直接获得准确的测量值。
卡尔曼滤波算法通过融合过去的状态估计和当前的测量信息,可以准确地估计出物体的状态,从而实现对物体的跟踪。
2.卡尔曼滤波原理卡尔曼滤波算法基于贝叶斯滤波理论,将状态估计问题建模为一个线性系统,并假设系统的噪声为高斯噪声。
根据贝叶斯推断,卡尔曼滤波算法通过递归地更新状态估计和协方差矩阵,以不断优化跟踪结果。
卡尔曼滤波算法的核心有两个步骤:2.1.预测步骤在预测步骤中,根据系统的动力学模型和上一时刻的状态估计,预测出当前时刻的状态估计和协方差矩阵。
具体地,可以使用状态转移矩阵A 和控制输入矩阵B来描述系统的动力学模型,通过以下公式进行预测:\h a t{x}_{k k-1}=A\h a t{x}_{k-1}+B u_{k-1}P_{k k-1}=A P_{k-1}A^T+Q其中,\h a t{x}_{k k-1}是当前时刻的状态估计,\h a t{x}_{k-1}是上一时刻的状态估计,P_{k k-1}是当前时刻的协方差矩阵,P_{k-1}是上一时刻的协方差矩阵,Q是系统的过程噪声协方差矩阵。
2.2.更新步骤在更新步骤中,利用当前时刻的测量值,根据测量模型和预测结果,计算出当前时刻的状态估计和协方差矩阵的更新值。
具体地,可以使用测量矩阵C和测量噪声协方差矩阵R来描述测量模型,通过以下公式进行更新:\t i l d e{y}_k=z_k-C\h a t{x}_{k k-1}S_k=C P_{k k-1}C^T+RK_k=P_{k k-1}C^T S_k^{-1}\h a t{x}_{k k}=\h a t{x}_{k k-1}+K_k\t i l d e{y}_kP_{k k}=(I-K_k C)P_{k k-1}其中,\t i l d e{y}_k是测量的残差,z_k是当前时刻的测量值,S_k是残差协方差矩阵,K_k 是卡尔曼增益,\h a t{x}_{k k}是当前时刻的状态估计,P_{k k}是当前时刻的协方差矩阵。
python 互补滤波 扩展卡尔曼滤波解算姿态
Python 互补滤波扩展卡尔曼滤波解算姿态一、介绍在航空航天领域以及其他相关领域,姿态解算是一个重要的问题。
姿态解算是指通过传感器(如陀螺仪、加速度计、磁力计等)采集到的数据,计算出飞行器或者其他对象的姿态(即俯仰、偏航、横滚角度)。
在实际的应用场景中,通常需要使用滤波算法对传感器数据进行处理,从而得到更加准确和稳定的姿态信息。
本文将介绍如何使用Python 编程语言实现互补滤波和扩展卡尔曼滤波算法,来解算姿态。
二、互补滤波算法1. 什么是互补滤波算法互补滤波算法是一种简单而有效的滤波算法,常用于姿态解算中。
它的原理很简单,即将两种不同的数据(通常是陀螺仪数据和加速度计数据)进行加权平均,从而得到更加稳定和准确的姿态信息。
2. 互补滤波算法的实现在 Python 中实现互补滤波算法非常简单。
我们需要获取陀螺仪和加速度计的原始数据。
我们可以使用如下的公式来计算互补滤波的输出:angle = alpha * (angle + gyroRate * dt) + (1 - alpha) * accAngle其中,angle 表示最终的姿态角度,gyroRate 表示陀螺仪的角速度,dt 表示采样时间间隔,accAngle 表示由加速度计计算得到的角度,alpha 表示权重系数。
3. 互补滤波算法的优缺点互补滤波算法具有简单、低成本、易实现的优点,适用于一些资源有限的场景。
但是它也有一些缺点,比如对参数的选择比较敏感,需要经过一定的调试和优化。
三、扩展卡尔曼滤波算法1. 什么是扩展卡尔曼滤波算法扩展卡尔曼滤波算法是卡尔曼滤波算法的一种扩展,常用于非线性系统的状态估计。
在姿态解算中,由于传感器的非线性特性,扩展卡尔曼滤波算法通常能得到更加准确的姿态信息。
2. 扩展卡尔曼滤波算法的实现扩展卡尔曼滤波算法涉及到一些复杂的数学推导和矩阵运算,在Python 中可以使用一些成熟的库来实现。
通常,我们需要将系统的动力学模型线性化,然后使用卡尔曼滤波算法进行状态估计。
基于陀螺仪及加速度计信号融合的姿态角度测量
基于陀螺仪及加速度计信号融合的姿态角度测量一、概述随着现代科技的快速发展,姿态角度测量在航空、航天、机器人、无人驾驶等领域的应用越来越广泛。
为了提高姿态角度测量的准确性和稳定性,研究人员不断探索新的测量方法和技术。
基于陀螺仪及加速度计信号融合的姿态角度测量技术因其具有高精度、高稳定性、实时性强等优点而备受关注。
陀螺仪和加速度计是两种常用的惯性传感器,它们分别能够测量物体的角速度和加速度。
陀螺仪通过测量物体绕三个轴的角速度,积分后可以得到物体的姿态角度而加速度计则通过测量物体在三个轴上的加速度,结合一定的算法可以得到物体的姿态角度。
由于传感器自身的误差、噪声干扰以及环境因素的影响,单独使用陀螺仪或加速度计进行姿态角度测量往往难以达到理想的精度和稳定性。
研究人员提出了基于陀螺仪及加速度计信号融合的姿态角度测量方法。
该方法通过对陀螺仪和加速度计的信号进行融合处理,可以有效地减小传感器误差和噪声干扰,提高姿态角度测量的准确性和稳定性。
同时,该方法还可以结合其他传感器信息进行融合,进一步提高姿态角度测量的精度和可靠性。
本文将对基于陀螺仪及加速度计信号融合的姿态角度测量技术进行深入探讨,介绍其原理、方法、应用及优缺点等方面,以期为该领域的研究和应用提供参考和借鉴。
1. 姿态角度测量的重要性和应用场景姿态角度测量是现代工程技术和日常生活中不可或缺的一项技术。
它涉及到物体在空间中的方向、位置和姿态的确定,对于许多领域如航空航天、机器人技术、导航定位、运动分析、医疗诊断以及虚拟现实等都有着重要的应用。
随着科技的进步和智能化的发展,姿态角度测量的准确性和实时性要求也越来越高。
在航空航天领域,姿态角度测量是卫星、火箭和飞行器等航天器导航和控制的关键技术。
通过准确测量航天器的姿态角,可以确保航天器按照预定的轨道和姿态进行飞行,实现精确的导航、定位和任务执行。
在机器人技术领域,姿态角度测量是实现机器人运动控制和自主导航的基础。
毕业设计(论文)-两轮自平衡小车的设计
本科毕业设计(论文)题目两轮自平衡小车的设计学院电气与自动化工程学院年级专业班级学号学生姓名指导教师职称论文提交日期两轮自平衡小车的设计摘要近年来,两轮自平衡车的研究与应用获得了迅猛发展。
本文提出了一种两轮自平衡小车的设计方案,采用陀螺仪ENC-03以及MEMS加速度传感器MMA7260构成小车姿态检测装置,使用卡尔曼滤波完成陀螺仪数据与加速度计数据的数据融合。
系统选用飞思卡尔16位单片机MC9S12XS128为控制核心,完成了传感器信号的处理,滤波算法的实现及车身控制,人机交互等。
整个系统制作完成后,各个模块能够正常并协调工作,小车可以在无人干预条件下实现自主平衡。
同时在引入适量干扰情况下小车能够自主调整并迅速恢复稳定状态。
小车还可以实现前进,后退,左右转等基本动作。
关键词:两轮自平衡陀螺仪姿态检测卡尔曼滤波数据融合IDesign of Two-Wheel Self-Balance VehicleAbstractIn recent years, the research and application of two-wheel self-balanced vehicle have obtained rapid development. This paper presents a design scheme of two-wheel self-balanced vehicle. Gyroscope ENC-03 and MEMS accelerometer MMA7260 constitute vehicle posture detection device. System adopts Kalman filter to complete the gyroscope data and accelerometer data fusion.,and adopts freescale16-bit microcontroller-MC9S12XS128 as controller core. The center controller realizes the sensor signal processing the sensor signal processing, filtering algorithm and body control, human-machine interaction and so on.Upon completion of the entire system, each module can be normal and to coordinate work. The vehicle can keep balancing in unmanned condition. At the same time, the vehicle can be adjusted independently then quickly restore stability when there is a moderate amount of interference. In addition, the vehicle also can achieve forward, backward, left and right turn and other basic movements.Key Words: Two-Wheel Self-Balance; Gyroscope; Gesture detection; Kalman filter; Data fusionII目录1.绪论 (1)1.1研究背景与意义 (1)1.2两轮自平衡车的关键技术 (2)1.2.1系统设计 (2)1.2.2数学建模 (2)1.2.3姿态检测系统 (2)1.2.4控制算法 (3)1.3本文主要研究目标与内容 (3)1.4论文章节安排 (3)2.系统原理分析 (5)2.1控制系统要求分析 (5)2.2平衡控制原理分析 (5)2.3自平衡小车数学模型 (6)2.3.1两轮自平衡小车受力分析 (6)2.3.2自平衡小车运动微分方程 (9)2.4 PID控制器设计 (10)2.4.1 PID控制器原理 (10)2.4.2 PID控制器设计 (11)2.5姿态检测系统 (12)2.5.1陀螺仪 (12)2.5.2加速度计 (13)2.5.3基于卡尔曼滤波的数据融合 (14)2.6本章小结 (16)3.系统硬件电路设计 (17)3.1 MC9SXS128单片机介绍 (17)3.2单片机最小系统设计 (19)3.3 电源管理模块设计 (21)3.4倾角传感器信号调理电路 (22)III3.4.1加速度计电路设计 (22)3.4.2陀螺仪放大电路设计 (22)3.5电机驱动电路设计 (23)3.5.1驱动芯片介绍 (24)3.5.2 驱动电路设计 (24)3.6速度检测模块设计 (25)3.6.1编码器介绍 (25)3.6.2 编码器电路设计 (26)3.7辅助调试电路 (27)3.8本章小结 (27)4.系统软件设计 (28)4.1软件系统总体结构 (28)4.2单片机初始化软件设计 (28)4.2.1锁相环初始化 (28)4.2.2模数转换模块(ATD)初始化 (29)4.2.3串行通信模块(SCI)初始化设置 (30)4.2.4测速模块初始化 (31)4.2.5 PWM模块初始化 (32)4.3姿态检测系统软件设计 (32)4.3.1陀螺仪与加速度计输出值转换 (32)4.3.2卡尔曼滤波器的软件实现 (34)4.4平衡PID控制软件实现 (36)4.5两轮自平衡车的运动控制 (37)4.6本章小结 (39)5. 系统调试 (40)5.1系统调试工具 (40)5.2系统硬件电路调试 (40)5.3姿态检测系统调试 (41)5.4控制系统PID参数整定 (43)5.5两轮自平衡小车动态调试 (44)IV5.6本章小结 (45)6. 总结与展望 (46)6.1 总结 (46)6.2 展望 (46)参考文献 (47)附录 (48)附录一系统电路原理图 (48)附录二系统核心源代码 (49)致谢 (52)V常熟理工学院毕业设计(论文)1.绪论1.1研究背景与意义近年来,随着电子技术的发展与进步,移动机器人的研究不断深入,成为目前科学研究最活跃的领域之一,移动机器人的应用范围越来越广泛,面临的环境和任务也越来越复杂,这就要求移动机器人必须能够适应一些复杂的环境和任务。
卡尔曼滤波程序
最佳线性滤波理论起源于40年代美国科学家Wiener和前苏联科学家Kолмогоров等人的研究工作,后人统称为维纳滤波理论。
从理论上说,维纳滤波的最大缺点是必须用到无限过去的数据,不适用于实时处理。
为了克服这一缺点,60年代Kalman把状态空间模型引入滤波理论,并导出了一套递推估计算法,后人称之为卡尔曼滤波理论。
卡尔曼滤波是以最小均方误差为估计的最佳准则,来寻求一套递推估计的算法,其基本思想是:采用信号与噪声的状态空间模型,利用前一时刻地估计值和现时刻的观测值来更新对状态变量的估计,求出现时刻的估计值。
它适合于实时处理和计算机运算。
现设线性时变系统的离散状态防城和观测方程为:X(k) = F(k,k-1)·X(k-1)+T(k,k-1)·U(k-1)Y(k) = H(k)·X(k)+N(k)其中X(k)和Y(k)分别是k时刻的状态矢量和观测矢量F(k,k-1)为状态转移矩阵U(k)为k时刻动态噪声T(k,k-1)为系统控制矩阵H(k)为k时刻观测矩阵N(k)为k时刻观测噪声则卡尔曼滤波的算法流程为:1.预估计X(k)^= F(k,k-1)·X(k-1)2.计算预估计协方差矩阵C(k)^=F(k,k-1)×C(k)×F(k,k-1)'+T(k,k-1)×Q(k)×T(k,k-1)'Q(k) = U(k)×U(k)'3.计算卡尔曼增益矩阵K(k) = C(k)^×H(k)'×[H(k)×C(k)^×H(k)'+R(k)]^(-1)R(k) = N(k)×N(k)'4.更新估计X(k)~=X(k)^+K(k)×[Y(k)-H(k)×X(k)^]5.计算更新后估计协防差矩阵C(k)~ = [I-K(k)×H(k)]×C(k)^×[I-K(k)×H(k)]'+K(k)×R(k)×K(k)' 6.X(k+1) = X(k)~C(k+1) = C(k)~重复以上步骤其c语言实现代码如下:#include "stdlib.h"#include "rinv.c"int lman(n,m,k,f,q,r,h,y,x,p,g)int n,m,k;double f[],q[],r[],h[],y[],x[],p[],g[];{ int i,j,kk,ii,l,jj,js;double *e,*a,*b;e=malloc(m*m*sizeof(double));l=m;if (l<n) l=n;a=malloc(l*l*sizeof(double));b=malloc(l*l*sizeof(double));for (i=0; i<=n-1; i++)for (j=0; j<=n-1; j++){ ii=i*l+j; a[ii]=0.0;for (kk=0; kk<=n-1; kk++)a[ii]=a[ii]+p[i*n+kk]*f[j*n+kk];}for (i=0; i<=n-1; i++)for (j=0; j<=n-1; j++){ ii=i*n+j; p[ii]=q[ii];for (kk=0; kk<=n-1; kk++)p[ii]=p[ii]+f[i*n+kk]*a[kk*l+j];}for (ii=2; ii<=k; ii++){ for (i=0; i<=n-1; i++)for (j=0; j<=m-1; j++){ jj=i*l+j; a[jj]=0.0;for (kk=0; kk<=n-1; kk++)}for (i=0; i<=m-1; i++)for (j=0; j<=m-1; j++){ jj=i*m+j; e[jj]=r[jj];for (kk=0; kk<=n-1; kk++)e[jj]=e[jj]+h[i*n+kk]*a[kk*l+j];}js=rinv(e,m);if (js==0){ free(e); free(a); free(b); return(js);}for (i=0; i<=n-1; i++)for (j=0; j<=m-1; j++){ jj=i*m+j; g[jj]=0.0;for (kk=0; kk<=m-1; kk++)g[jj]=g[jj]+a[i*l+kk]*e[j*m+kk];}for (i=0; i<=n-1; i++){ jj=(ii-1)*n+i; x[jj]=0.0;for (j=0; j<=n-1; j++)x[jj]=x[jj]+f[i*n+j]*x[(ii-2)*n+j];}for (i=0; i<=m-1; i++){ jj=i*l; b[jj]=y[(ii-1)*m+i];for (j=0; j<=n-1; j++)b[jj]=b[jj]-h[i*n+j]*x[(ii-1)*n+j];}for (i=0; i<=n-1; i++){ jj=(ii-1)*n+i;for (j=0; j<=m-1; j++)x[jj]=x[jj]+g[i*m+j]*b[j*l];}if (ii<k){ for (i=0; i<=n-1; i++)for (j=0; j<=n-1; j++){ jj=i*l+j; a[jj]=0.0;for (kk=0; kk<=m-1; kk++)a[jj]=a[jj]-g[i*m+kk]*h[kk*n+j];if (i==j) a[jj]=1.0+a[jj];}for (i=0; i<=n-1; i++)for (j=0; j<=n-1; j++){ jj=i*l+j; b[jj]=0.0;for (kk=0; kk<=n-1; kk++)}for (i=0; i<=n-1; i++)for (j=0; j<=n-1; j++){ jj=i*l+j; a[jj]=0.0;for (kk=0; kk<=n-1; kk++)a[jj]=a[jj]+b[i*l+kk]*f[j*n+kk];}for (i=0; i<=n-1; i++)for (j=0; j<=n-1; j++){ jj=i*n+j; p[jj]=q[jj];for (kk=0; kk<=n-1; kk++)p[jj]=p[jj]+f[i*n+kk]*a[j*l+kk];}}}free(e); free(a); free(b);return(js);}C++实现代码如下:============================kalman.h================= ===============// kalman.h: interface for the kalman class.////////////////////////////////////////////////////////////////////////#if !defined(AFX_KALMAN_H__ED3D740F_01D2_4616_8B74_8BF57636F2C0__IN CLUDED_)#define AFX_KALMAN_H__ED3D740F_01D2_4616_8B74_8BF57636F2C0__INCLU DED_#if _MSC_VER > 1000#pragma once#endif// _MSC_VER > 1000#include <math.h>#include "cv.h"class kalman{public:void init_kalman(int x,int xv,int y,int yv);CvKalman* cvkalman;CvMat* state;CvMat* process_noise;CvMat* measurement;const CvMat* prediction;CvPoint2D32f get_predict(float x, float y);kalman(int x=0,int xv=0,int y=0,int yv=0);//virtual ~kalman();};#endif// !defined(AFX_KALMAN_H__ED3D740F_01D2_4616_8B74_8BF57636F2C 0__INCLUDED_)============================kalman.cpp=============== =================#include "kalman.h"#include <stdio.h>/* tester de printer toutes les valeurs des vecteurs*//* tester de changer les matrices du noises *//* replace state by cvkalman->state_post ??? */CvRandState rng;const double T = 0.1;kalman::kalman(int x,int xv,int y,int yv){cvkalman = cvCreateKalman( 4, 4, 0 );state = cvCreateMat( 4, 1, CV_32FC1 );process_noise = cvCreateMat( 4, 1, CV_32FC1 );measurement = cvCreateMat( 4, 1, CV_32FC1 );int code = -1;/* create matrix data */const float A[] = {1, T, 0, 0,0, 1, 0, 0,0, 0, 1, T,0, 0, 0, 1};const float H[] = {1, 0, 0, 0,0, 0, 0, 0,0, 0, 1, 0,0, 0, 0, 0};const float P[] = {pow(320,2), pow(320,2)/T, 0, 0,pow(320,2)/T, pow(320,2)/pow(T,2), 0, 0, 0, 0, pow(240,2), pow(240,2)/T,0, 0, pow(240,2)/T, pow(240,2)/pow(T,2)};const float Q[] = {pow(T,3)/3, pow(T,2)/2, 0, 0,pow(T,2)/2, T, 0, 0,0, 0, pow(T,3)/3, pow(T,2)/2,0, 0, pow(T,2)/2, T};const float R[] = {1, 0, 0, 0,0, 0, 0, 0,0, 0, 1, 0,0, 0, 0, 0};cvRandInit( &rng, 0, 1, -1, CV_RAND_UNI ); cvZero( measurement );cvRandSetRange( &rng, 0, 0.1, 0 );rng.disttype = CV_RAND_NORMAL;cvRand( &rng, state );memcpy( cvkalman->transition_matrix->data.fl, A, sizeof(A));memcpy( cvkalman->measurement_matrix->data.fl, H, sizeof(H));memcpy( cvkalman->process_noise_cov->data.fl, Q, sizeof(Q));memcpy( cvkalman->error_cov_post->data.fl, P, sizeof(P));memcpy( cvkalman->measurement_noise_cov->data.fl, R, sizeof(R));//cvSetIdentity( cvkalman->process_noise_cov, cvRealScalar(1e-5) );//cvSetIdentity( cvkalman->error_cov_post, cvRealScalar(1));//cvSetIdentity( cvkalman->measurement_noise_cov, cvRealScalar(1e-1) );/* choose initial state */state->data.fl[0]=x;state->data.fl[1]=xv;state->data.fl[2]=y;state->data.fl[3]=yv;cvkalman->state_post->data.fl[0]=x;cvkalman->state_post->data.fl[1]=xv;cvkalman->state_post->data.fl[2]=y;cvkalman->state_post->data.fl[3]=yv;cvRandSetRange( &rng, 0, sqrt(cvkalman->process_noise_cov->data.fl[0]), 0 ); cvRand( &rng, process_noise );}CvPoint2D32f kalman::get_predict(float x, float y){/* update state with current position */state->data.fl[0]=x;state->data.fl[2]=y;/* predict point position *//* x'k=A鈥鈥P'k=A鈥-1*AT + Q */cvRandSetRange( &rng, 0, sqrt(cvkalman->measurement_noise_cov->data.fl [0]), 0 );cvRand( &rng, measurement );/* xk=A?xk-1+B?uk+wk */cvMatMulAdd( cvkalman->transition_matrix, state, process_noise, cvkalman->state_post );/* zk=H?xk+vk */cvMatMulAdd( cvkalman->measurement_matrix, cvkalman->state_post, meas urement, measurement );/* adjust Kalman filter state *//* Kk=P'k鈥鈥?H鈥鈥-1xk=x'k+Kk鈥?zk-H鈥Pk=(I-Kk鈥鈥 */cvKalmanCorrect( cvkalman, measurement );float measured_value_x = measurement->data.fl[0];float measured_value_y = measurement->data.fl[2];const CvMat* prediction = cvKalmanPredict( cvkalman, 0 );float predict_value_x = prediction->data.fl[0];float predict_value_y = prediction->data.fl[2];return(cvPoint2D32f(predict_value_x,predict_value_y));}void kalman::init_kalman(int x,int xv,int y,int yv){state->data.fl[0]=x;state->data.fl[1]=xv;state->data.fl[2]=y;state->data.fl[3]=yv;cvkalman->state_post->data.fl[0]=x;cvkalman->state_post->data.fl[1]=xv;cvkalman->state_post->data.fl[2]=y;cvkalman->state_post->data.fl[3]=yv;}。
卡尔曼滤波简介及仿真程序
if isempty(ndx) [x(:,t), V(:,:,t), LL, VV(:,:,t)] = ... kalman_update(A(:,:,m), C(:,:,m), Q(:,:,m), R(:,:,m), y(:,t), prevx, prevV, ... 'initial', initial, 'u', u(:,t), 'B', B(:,:,m)); else i = ndx; % copy over all elements; only some will get updated x(:,t) = prevx; prevP = inv(prevV); prevPsmall = prevP(i,i); prevVsmall = inv(prevPsmall); [x(i,t), smallV, LL, VV(i,i,t)] = ... kalman_update(A(i,i,m), C(:,i,m), Q(i,i,m), R(:,:,m), y(:,t), prevx(i), prevVsmall, ... 'initial', initial, 'u', u(:,t), 'B', B(i,:,m)); smallP = inv(smallV); prevP(i,i) = smallP; V(:,:,t) = inv(prevP); end end loglik = loglik + LL; end
5
状态估计
状态估计
状态估计是卡尔曼滤波的重要组成部分。一般来说,根据观测数据对 随机量进行定量推断就是估计问题,特别是对动态行为的状态估计, 它能实现实时运行状态的估计和预测功能。比如对飞行器状态估计。 状态估计对于了解和控制一个系统具有重要意义,所应用的方法属于 统计学中的估计理论。最常用的是最小二乘估计,线性最小方差估计 、最小方差估计、递推最小二乘估计等。其他如风险准则的贝叶斯估 计、最大似然估计、随机逼近等方法也都有应用。
陀螺仪+加速度计卡尔曼
//float gyro_m:陀螺仪测得的量(角速度)//float incAngle:加计测得的角度值#define dt 0.0015//卡尔曼滤波采样频率#define R_angle 0.69 //测量噪声的协方差(即是测量偏差)#define Q_angle 0.0001//过程噪声的协方差#define Q_gyro 0.0003 //过程噪声的协方差过程噪声协方差为一个一行两列矩阵float kalmanUpdate(const float gyro_m,const float incAngle){float K_0;//含有卡尔曼增益的另外一个函数,用于计算最优估计值float K_1;//含有卡尔曼增益的函数,用于计算最优估计值的偏差float Y_0;float Y_1float Rate;//去除偏差后的角速度float Pdot[4];//过程协方差矩阵的微分矩阵float angle_err;//角度偏量float E;//计算的过程量static float angle = 0; //下时刻最优估计值角度static float q_bias = 0; //陀螺仪的偏差static float P[2][2] = {{ 1, 0 }, { 0, 1 }};//过程协方差矩阵Rate = gyro_m - q_bias;//计算过程协方差矩阵的微分矩阵Pdot[0] = Q_angle - P[0][1] - P[1][0];//??????Pdot[1] = - P[1][1];Pdot[2] = - P[1][1];Pdot[3] = Q_gyro;//??????angle += Rate * dt; //角速度积分得出角度P[0][0] += Pdot[0] * dt; //计算协方差矩阵P[0][1] += Pdot[1] * dt;P[1][0] += Pdot[2] * dt;P[1][1] += Pdot[3] * dt;angle_err = incAngle - angle; //计算角度偏差E = R_angle + P[0][0];K_0 = P[0][0] / E; //计算卡尔曼增益K_1 = P[1][0] / E;Y_0 = P[0][0];Y_1 = P[0][1];P[0][0] -= K_0 * Y_0; //跟新协方差矩阵P[0][1] -= K_0 * Y_1;P[1][0] -= K_1 * Y_0;P[1][1] -= K_1 * Y_1;angle += K_0 * angle_err; //给出最优估计值q_bias += K_1 * angle_err;//跟新最优估计值偏差return angle;}加速度模块角度计算:如果传感器x 轴朝下,y 轴朝前那竖直方向弧度计算公式为:angle = atan2(y, z) //结果以弧度表示并介于-pi 到pi 之间(不包括-pi)如果要换算成具体角度:angle = atan2(y, z) * (180/3.14)陀螺仪角度计算:式中angle(n)为陀螺仪采样到第n次的角度值;angle(n-1)为陀螺仪第n-1次采样时的角度值;gyron为陀螺仪的第n次采样得到的瞬时角速率值;dt为运行一遍所用时间;angle_n += gyro(n) * dt //积分计算卡尔曼滤波网上找的kalman滤波,具体代码如下static const float dt = 0.02;static float P[2][2] = {{ 1, 0 }, { 0, 1 }};float angle;float q_bias;float rate;static const float R_angle = 0.5 ;static const float Q_angle = 0.001;static const float Q_gyro = 0.003;float stateUpdate(const float gyro_m){float q;float Pdot[4];q = gyro_m - q_bias;Pdot[0] = Q_angle - P[0][1] - P[1][0]; /* 0,0 */Pdot[1] = - P[1][1]; /* 0,1 */Pdot[2] = - P[1][1]; /* 1,0 */Pdot[3] = Q_gyro; /* 1,1 */rate = q;angle += q * dt;P[0][0] += Pdot[0] * dt;P[0][1] += Pdot[1] * dt;P[1][0] += Pdot[2] * dt;P[1][1] += Pdot[3] * dt;return angle;}float kalmanUpdate(const float incAngle){float angle_m = incAngle;float angle_err = angle_m - angle;float h_0 = 1;const float PHt_0 = h_0*P[0][0]; /* + h_1*P[0][1] = 0*/ const float PHt_1 = h_0*P[1][0]; /* + h_1*P[1][1] = 0*/ float E = R_angle +(h_0 * PHt_0);float K_0 = PHt_0 / E;float K_1 = PHt_1 / E;float Y_0 = PHt_0; /*h_0 * P[0][0]*/float Y_1 = h_0 * P[0][1];P[0][0] -= K_0 * Y_0;P[0][1] -= K_0 * Y_1;P[1][0] -= K_1 * Y_0;P[1][1] -= K_1 * Y_1;angle += K_0 * angle_err;q_bias += K_1 * angle_err;return angle;}。
