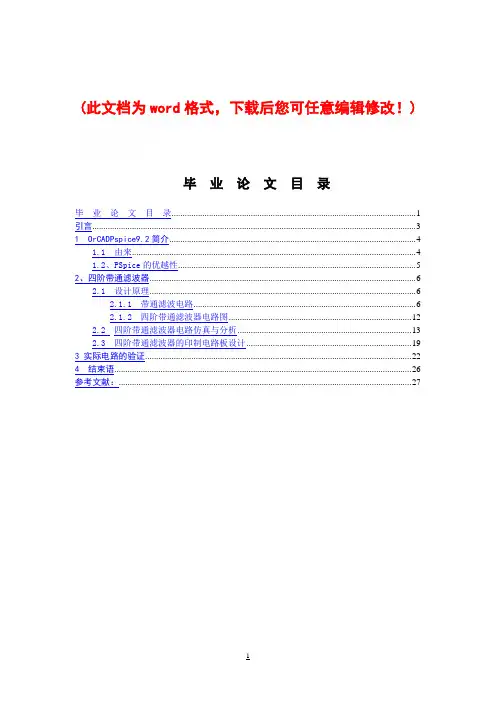

【精品】基于Pspice四阶带通滤波器的设计与实现毕业设计
(此文档为word格式，下载后您可任意编辑修改！)毕业论文目录 (1)引言 (3)1 OrCADPspice9.2简介 (4)1.1 由来 (4)1.2、PSpice的优越性 (5)2、四阶带通滤波器 (6)2.1 设计原理 (6)2.1.1 带通滤波电路 (6)2.1.2 四阶带通滤波器电路图 (12)2.2 四阶带通滤波器电路仿真与分析 (13)2.3 四阶带通滤波器的印制电路板设计 (19)3 实际电路的验证 (22)4 结束语 (26)参考文献： (27)1全文共21 页4356 字毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
4阶Cheby-shev有源滤波器的设计方案
4阶Cheby-shev有源滤波器的设计方案高性能滤波器是现代信号处理的一种基本电路，传统的设计思想和方法运算量大，实现困难。
在信号处理的各种应用中，电子线路的输入信号都含有各种频率分量，其包含的分量有有用信号和干扰信号。
对于无用的信号需将其滤除或尽量地抑制到最低，这种对无用频率分量加以滤除或抑制的电路就是滤波器。
Chebyshev有源滤波器有特定的中心频率信号，抑制和滤除其它频段的信号，在各种电子电路、自动控制电路中应用广泛。
利用OrCAD/Pspice将电路原理图绘制完成就可以使用实现电路的仿真分析。
在电路的分析和优化设计中，可以随时调整电路结构，再次进行模拟分析，最终达到设计要求。
其中Probe 模块，可以在模拟结束后显示结果信号波形。
而且，还可以对波形进行各种运算处理，包括提取电路特性参数，分析电路特性参数和最大增益分布直方图。
它可以对电路进行高性能的分析，是模拟电路分析的高级形式，可以对模拟结果再分析处理，以提取更多的信息。
文中设计也应用了此模块，进行了Monte Carlo分析。
1 一阶低通滤波器一阶低通滤波器由RC电路和放大器组成，电路原理，。
系统函数为式(1)ω0=2πf0=1/R3C1中为特征频率，Aup=1+R1/R2为通带电压增益，取电源电压V-=-15 V，V+=15 V。
画出一阶低通滤波器的幅频特性，。
由图2可知，当归一化频率f0≥940 kHz时，幅频特性的斜率为20 dB/10倍频，衰减的速度比较快，与理想的矩形幅频特性相差较远，过渡带较宽，如果有通带外信号，其衰减速度比较慢。
故一阶低通滤波器只能用于性能要求不高的场合，若要求特性下降斜率大，对通带外信号衰减速度快，则只能应用二阶或者更高阶的滤波器电路。
2 二阶低通滤波器二阶低通滤波器由两个RC和放大电路组成，电路原理，。
采用正反馈技术将f0点附近的电压增益值提高，形成压控电源低通滤波器。
实验十九 四阶巴特沃斯滤波器
实验十九 四阶巴特沃斯滤波器一、实验目的1． 了解巴特沃斯滤波器的频率响应特性。
2． 掌握根据频率响应特性求网络传递函数()a H s ，并根据()a H s 来设计滤波器的方法。
二、实验内容1． 列写四阶巴特沃斯低通、高通和带通滤波器的网络函数。
2． 用示波器观察四阶巴特沃斯滤波器的幅频特性曲线。
3． 熟悉四阶巴特沃斯滤波器的设计方法。
三、实验仪器1． 信号与系统实验箱 一台 2． 信号系统实验平台3． 四阶巴特沃斯滤波器模块（DYT3000-65） 一块 4． 20MHz 双踪示波器 一台 5． 连接线若干四、实验原理实际的滤波电路往往难以达到理想的要求，如要同时在幅频和相频响应两方面都满足要求就更为困难。
因此，只有根据不同的实际需要，寻求最佳的近似理想特性。
例如，可以主要着眼于幅频响应，而不考虑相频响应；也可以从满足相频响应出发，而把幅频响应居于次要位置。
介绍一种最简单也是最常用的滤波电路——巴特沃斯滤波电路（又叫最平幅度滤波电路）。
这种滤波电路对幅频响应的要求是：在小于截止频率c ω的范围内，具有最平幅度的响应，而在c ωω>后，幅频响应迅速下降。
对于低通滤波电路来说，3dB 截止角频率c H n ωωω==。
n 阶低通滤波电路幅频响应的一般形式()cj A ωω=（式19-1）因为2()cj A ωω是偶次函数，所以c ω的奇次幂会出现。
考虑到在1c ω<时，巴特沃斯低通滤波电路的幅频响应是平坦的。
而在1c ω<时，主要是c ωω的低次项对分母起作用而使()cj A ωω下降。
如果()cj A ωω只与c ωω的高次项有关，则能较好的满足上述条件。
因此式19-1可写成()cj A ωω=（式19-2）这就是巴特沃斯低通滤波电路的特性方程。
由于1c ω=时，增益减小3dB ，由式19-2有2222(1)o o n A A K =+，可得21n K =，因而式19-2变为()cj A ωω=（式19-3）为便于归一化处理，引用归一化复频率S （c c S s j ωω==），这样在式中用s j 代替c ω，则得222()1(1)on nA A s S =+- （式19-4） 根据数学关系式2()()C jD C jD C jD +=+-，所以有222()()()1(1)on nS j cA A s A s A s S ωω==-=+- 则()()A s A s -的极点应满足21(1)0nnS +-= （式19-5）由式19-4的根便可以求出滤波电路的网络函数A （S ）。
有源滤波器报告----课设
沈阳工程学院课程设计任务书课程设计题目：有源滤波器系别班级学生姓名学号指导教师职称讲师孟祥斌助教起止日期： 2008年 12月22日起——至2009年1月2日止教研室主任李川 2008年 12月 10日设计题目：有源滤波器1设计任务：分别设计有源（低通、高通、带通、带阻）滤波器。
2设计目的：（1）能独立查阅、整理、分析有关资料；（2）能用模拟分立元件或集成电路完成设计任务；（3）掌握运算放大和滤波器电路原理。
3基本要求：(1)设计一个有源低通滤波器，要求该电路Aup=2,阻带区以10 dB/倍频程的斜率衰减；(2)设计一个有源高通滤波器，要求该电路Aup=2,阻带区以20 dB/倍频程的斜率衰减；(3)设计一个有源带通滤波器，fL=300Hz,fH=3kHz,要求该电路Aup=1,阻带区以10 dB/倍频程的斜率衰减；(4)设计一个有源带阻滤波器，fL=1kHz,fH=10kHz,要求该电路Aup=1,阻带区以20 dB/倍频程的斜率衰减；(5)以上设计均采用集成运放，并画出幅频特性曲线。
4发挥部分：能用硬件电路完成全部或部分功能。
沈阳工程学院模拟电子课程设计成绩评定表系（部）：自动控制工程系班级：电子072班学生姓名：温晓晨摘要现在有源滤波器已应用于电子各种领域中，随着科技的发展，电子的应用越来越广泛，有源滤波器已在电子世界中占有了一定的地位有源滤波器实际上是一种具有特定频率响应的放大器。
它是在运算放大器的基础上增加一些R、C 等无源元件而构成的。
通常有源滤波器分为：低通滤波器（LPF）、高通滤波器（HPF）、带通滤波器（BPF）、带阻滤波器（BEF）。
由于一阶滤波器的滤波效果较差，在阻带区以20dB/十倍频程衰减，要使滤波器以更好的滤波效果40dB/十倍频程、60dB/十倍频程、80dB/十倍频程衰减，可以用二阶、三阶、四阶滤波电路。
滤波器主要用来滤除信号中无用的频率成分，例如，有一个较低频率的信号，其中包含一些较高频率成分的干扰。
滤波器课程设计报告
滤波器课程设计报告一、课程目标知识目标：1. 学生能理解并掌握滤波器的定义、分类和工作原理；2. 学生能够运用滤波器的相关知识，分析并解决实际电路中的信号处理问题；3. 学生了解滤波器在电子技术领域的应用及其重要性。
技能目标：1. 学生能够根据实际需求，设计并搭建简单的滤波器电路；2. 学生通过实验和仿真，学会测试和优化滤波器性能的方法；3. 学生掌握使用相关软件工具（如Multisim、MATLAB等）进行滤波器设计与分析的基本操作。
情感态度价值观目标：1. 培养学生对电子技术的兴趣和热情，激发他们探索未知、创新实践的欲望；2. 增强学生的团队合作意识，培养他们在小组讨论和实验中积极思考、互相学习的能力；3. 提高学生面对实际问题时，运用所学知识解决问题的自信心和责任感。
课程性质：本课程属于电子技术领域，以理论教学和实践操作相结合的方式进行。
学生特点：学生处于高中年级，具有一定的物理基础和电子技术知识，对实验操作和实际应用有较高的兴趣。
教学要求：结合学生特点，注重理论与实践相结合，强调学生的动手能力和实际应用能力的培养。
在教学过程中，分解课程目标为具体的学习成果，以便进行有效的教学设计和评估。
二、教学内容本课程教学内容主要包括以下几部分：1. 滤波器基础知识：- 滤波器的定义、分类及工作原理；- 滤波器的频率响应特性分析；- 滤波器在实际电路中的应用。
2. 滤波器设计与搭建：- 不同类型滤波器的设计方法；- 滤波器电路的搭建与调试；- 滤波器性能的测试与优化。
3. 滤波器仿真与实验：- 使用Multisim、MATLAB等软件进行滤波器设计与分析；- 搭建实际滤波器电路，进行性能测试；- 对比仿真与实验结果，分析误差产生原因。
教学内容安排与进度：1. 第一周：滤波器基础知识学习；2. 第二周：滤波器设计与搭建；3. 第三周：滤波器仿真与实验；4. 第四周：总结与评价。
教材章节关联：1. 《电子技术基础》第四章：滤波器与信号处理；2. 《电子线路设计》第三章：滤波器设计与搭建；3. 《电子测量与仪器》第二章：滤波器性能测试与优化。
高通滤波器的课程设计
高通滤波器的课程设计一、教学目标本节课的学习目标主要包括以下三个方面：1.知识目标：学生需要理解高通滤波器的基本原理，掌握其在信号处理中的应用；了解高通滤波器的频率响应特性，并能够运用相关公式进行计算。
2.技能目标：学生能够运用高通滤波器对实际信号进行处理，掌握滤波器的设计和实现方法；能够利用编程语言或相关软件对信号进行滤波处理，并分析处理结果。
3.情感态度价值观目标：培养学生对信号处理领域的兴趣，提高学生解决实际问题的能力，培养学生的创新意识和团队合作精神。
在制定教学目标时，需要分析课程性质、学生特点和教学要求，明确课程目标，并将目标分解为具体的学习成果，以便后续的教学设计和评估。
二、教学内容根据课程目标，本节课的教学内容主要包括以下几个部分：1.高通滤波器的基本原理：介绍高通滤波器的定义、作用以及其在信号处理中的应用，解释高通滤波器的频率响应特性。
2.高通滤波器的频率响应特性：讲解高通滤波器的频率响应公式，分析不同参数对滤波器性能的影响，并通过实例进行说明。
3.高通滤波器的设计与实现：介绍高通滤波器的设计方法，包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等，并讲解如何在实际信号中应用高通滤波器。
4.滤波器编程实践：利用编程语言或相关软件，对学生进行高通滤波器的编程实践训练，使其能够熟练地对信号进行滤波处理。
教学内容的安排和进度要合理，确保学生能够逐步掌握高通滤波器的相关知识和技能。
三、教学方法为了激发学生的学习兴趣和主动性，本节课将采用多种教学方法，包括：1.讲授法：教师对高通滤波器的基本原理和频率响应特性进行讲解，使学生能够理解并掌握相关知识。
2.案例分析法：通过分析实际信号处理中的案例，使学生能够了解高通滤波器的应用场景，并学会如何设计滤波器。
3.实验法：让学生利用编程语言或相关软件进行高通滤波器的编程实践，提高学生的动手能力和解决实际问题的能力。
4.讨论法：在课堂上学生进行小组讨论，鼓励学生分享自己的观点和心得，培养学生的团队合作精神。
四阶有源高通滤波器课程设计
模拟电子技术课程设计报告书课题名称 四阶有源高通滤波器姓 名 邓平 学 号 1012201-29 学 院 通信与电子工程学院 专 业 电子信息工程专业指导教师胡赛纯2011年 12 月12日※※※※※※※※※※※※※※※※※※※※※※※※2010级电子信息工程 模拟电子技术课程设计四阶有源高通滤波器电路的设计1设计目的（1）初步掌握一般电子电路设计的方法，得到一些工程设计的初步训练，并为以后的专业课学习奠定良好的基础。
（2）利用教材中有源滤波器的理论知识，并查阅必要的资料设计一个四阶有源高通滤波器。
（3）通过对电子技术的综合运用，使学到的理论知识相互融会贯通，在认识上产生一个飞跃。
2 设计思路（1）设计二阶高通滤波器的电路图，计算出电路元件的参数。
（2）在二阶高通滤波器电路的基础上，将两个二阶高通滤波器电路串联，得到一个四阶有源高通滤波器电路。
（3）将设计好的电路图放到Multisim 仿真软件中进行仿真 （4）观察滤波器的幅频特性和测量技术指标参数3 设计方案3.1 二阶高通滤波器电路图1是一个无源二阶高通滤波器电路，为了提高它的滤波性能和带负载的能力，将该无源网络接入由运放组成的放大电路，组成二阶有源RC 高通滤波器。
高通滤波电路的传递函数为:2002200()()()/i U s s H s A U s s sw Q w ==++图1 是一个二阶高通滤波器其传输函数为：22()()1(3)()v vp vp sCR A s A A sCR sCR =•+-+通带放大倍数：11f up R A R =+截止频率：12pf RCπ=品质因数：13upQ A =-3.2 四阶高通滤波器电路四阶高通滤波器的特点是，只允许高于截止频率的信号通过，通过两个二阶高通滤波器电路的串联可得一个四阶高通滤波器电路。
下图是四阶高通滤波器的理想物理模型：图2 四阶高通滤波电路3.3 设计分析3.3.1 四阶有源高通滤波器相关参数（1）通带增益12vp vp vp A A A =•5111vp R A R =+7231vp R A R =+（2）传递函数22()()1(3)()v vp vp sCR A s A A sCR sCR =•+-+（3）频率响应令011,23vpf Q CR A π==-，则可得出频响表达式20011()()vpv A A f f j f Q f=-+3.3.2 参数计算截止频率f=50Hz 的高通滤波器电容器C 的容量应在微法数量级上，电阻的阻值应在几百千欧以内。
有源高通滤波器设计
新疆大学课程设计报告所属院系：电气工程学院专业：课程名称：模拟电子技术课程设计设计题目：有源高通滤波器的设计班级：姓名：学生学号：指导老师 :完成日期： 2014.06.20 课程设计题目：有源高通滤波器的设计要求完成的内容：设计一个有源高通滤波器。
技术指标要求为：下限截止频率为fL =100Hz，通带电压放大增益|Av|=5，在f = 0.1fL时，幅值衰减大于50dB 。
建议运算放大器选取（LM741或LM353）。
要求：（1）根据设计要求，确定电路的设计方案，初选电路元器件，设置参数。
（2）仿真分析、测量电路的相关参数，修改、复核，使之满足设计要求。
（3）综合分析计算电路参数，验证满足设计要求后，认真完成设计报告。
评分标准：（1）设计思路是否清晰；（2）单元电路正确与否；（3）整体电路是否完整及满足设计要求；（4）说理说明是否正确；（5）报告格式及版面是否清晰；（6）答辩过程中回答问题是否正确。
指导教师评语：评定成绩为：指导教师签名： 2014年 6月 20 日有源高通滤波器的设计滤波器简介及其原理1.滤波器简介滤波器是减少或消除谐波对电力系统影响的电气部件，广泛应用于电力系统、通信发射机与接收机等电子设备中，它能减弱或消除谐波的危害，对无用信号尽可能大的衰减，让有用信号尽可能无衰减的通过，从而纠正信号波形畸变。
所以，无论信号的获取、传输，还是信号的处理和交换都离不开滤波技术。
2.滤波器原理滤波器是一个二端口网络，实现对输入信号的某些频率选择性通过的功能，而使其它频率的信号受到衰减或抑制。
实现这些功能的网络是振荡回路，即由RLC元件或RC元件构成的滤波器，也可以是由RC元件和有源器件构成的有源滤波器。
然后通过有源器件集成运放放大，实现滤波放大功能。
一．设计方案基本原理：根据滤波器基本原理的介绍，可得出基本框图，如图1所示：图1有源高通滤波器的原理图而此次所要设计的有源高通滤波器要求通带电压放大增益|Av|=5，在f = 0.1f L 时，幅值衰减大于50dB 。
有源低通滤波器的课程设计-四阶巴特沃斯滤波器
电气工程学院有源低通滤波器课程设计设计题目：有源低通滤波器设计学号：姓名：同组人：指导教师：设计时间：2012年11月20号设计地点：电气学院实验中心指导教师签字：年月日学生姓名：指导教师：一、课程设计题目：有源低通滤波器设计二、课程设计要求1. 根据具体设计课题的技术指标和给定条件，独立进行方案论证和电路设计，要求概念清楚、方案合理、方法正确、步骤完整；2. 查阅有关参考资料和手册，并能正确选择有关元器件和参数，对设计方案进行仿真；3. 完成预习报告，报告中要有设计方案，设计电路图，还要有仿真结果；4. 进实验室进行电路调试，边调试边修正方案；5. 撰写课程设计报告——最终的电路图、调试过程中遇到的问题和解决问题的方法。
三、进度安排2．执行要求课程设计共5个选题，每组不得超过2人，要求学生在教师的指导下，独力完成所设计的详细电路（包括计算和器件选型）。
严禁抄袭，严禁两篇设计报告雷同。
摘要滤波器用于对信号的频率具有选择性的电路，它的功能是使特定频率范围内的信号通过，有源滤波器被广泛用于信息处理、数据传送等电路中。
在对二阶有源低通滤波器的原理进行分析的基础上，采用2个2阶低通滤波电路级联的方案，设计了基于巴特沃斯逼近的4阶有源低通滤波器。
在Multisim软件中使用虚拟示波器、波特图示仪等设备，对设计的滤波器的交流特性进行仿真，并对仿真结果进行了分析，其交流特性符合理论设计，具有一定的参考价值。
关键词：滤波器，有源低通，巴特沃斯，multisimAbstractAbstract：Filter is the circuit which has a selective for the frequency of signals，its function is to make a specific range offrequency through．Source filter is widely used for information processing and data transmission circuit．Based on the analysis of principle of 2nd Source low passed filter，by using the Scheme of cascading two 2nd source low-passed filter and themethod of examining the table，the 4nd source low-passed filter based on Butterworth is designed．By using the oscilloscopeand Bode plotter in Multisim ，the AC Features of this Filter was Simulated，and the sim ulation results were analyzed，it SAC features met with theory design and has certain reference value．Key words: Source low—passed filter，Butterworth，Multisim目录摘要 (3)Abstract (3)目录 (4)第一章系统方案设计 (1)1.1 滤波器介绍 (1)1.2 有源低通滤波器的设计要求 (1)1.2.1设计内容 (1)1.2.2设计要求 (1)1.2.3元器件 (1)1.2.4考核标准 (1)1.3芯片介绍 (2)1.4有源低通滤波器的设计原理 (2)1.5有源低通滤波器的设计方案 (3)第二章仿真 (5)2.1仿真电路图 (5)2.2 仿真结果分析 (5)2.2.1瞬态特性分析 (5)2.2.2频率特性分析 (7)第三章电路调试 (10)3．1实物面包板图 (10)3．2调试最终元器件阻值 (11)3．3 PCB制版 (12)第四章结论 (13)第五章心得体会与建议 (14)参考文献 (15)附录1：元器件清单 (16)第一章系统方案设计1.1 滤波器介绍滤波器用于对信号的频率具有选择性的电路，它的功能是使特定频率范围内的信号通过，而阻止其他频率的信号通过。
滤波器的设计与实现信号与系统课程设计
课程设计报告一、设计简介通过利用在《电路理论》、《电子技术基础·模拟部分》和《信号与系统》中所学的知识，并参考相关书籍，设计了一阶无源高通滤波器、一阶有源高通滤波器、二阶有源高通滤波器、一阶无源低通滤波器、一阶有源低通滤波器、二阶有源低通滤波器、二阶无源带通滤波器和二阶有源带通滤波器，并且利用Multism进行仿真。
二、设计要求1、完成电路设计；2、学习用计算机画电路图；3、学会利用Matlab或PSpice或其它软件仿真。
三、设计内容1、滤波器概述滤波器是对输入信号频率具有选择性的电路或装置，广泛应用于电气、电信和控制等领域。
滤波器根据其处理信号的方式，分为模拟滤波器和数字滤波器。
模拟滤波器利用模拟电路直接对模拟信号进行滤波，数字滤波器利用离散时间系统对数字信号进行滤波，可以用硬件或软件实现。
根据滤波器所用电路元件的不同，模拟滤波器又分为无源滤波器和有源滤波器。
根据所通过信号的频段，滤波器可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
各自的幅频响应曲线如下：图1 低通滤波器幅频曲线图2高通滤波器幅频曲线图3带阻滤波器幅频曲线图4 带通滤波器幅频曲线通带：能够通过的信号频率范围；阻带：受阻或衰减的信号频率范围；截止频率：通带和阻带的界限频率。
将带通滤波器的幅频响应与高通、低通滤波器的幅频响应进行比较，可以看出低通与高通滤波器相串联可以构成带通滤波器，条件是低通滤波器的截止角频率大于高通滤波器的截止角频率，两者覆盖的通带就提供了一个通带响应。
同理，将低通与高通滤波器相并联，并保证低通滤波器的截止角频率小于高通滤波器的截止角频率，就可以构成带阻滤波器。
2、滤波器的设计与分析及仿真结果1)一阶无源高通滤波器传递函数：下限截止频率：幅频响应：相频响应：利用Multism进行仿真，设置交流分析的的起始频率为1Hz，终止频率为10kHz，扫描方式为Dacade（十倍程扫描），每十倍频率的样点数量为10，纵坐标的刻度为Logarithmic（对数），仿真结果如下：2)一阶有源高通滤波器通带电压增益：特征角频率：传递函数：上式中的s可用s=jω代入，则：利用Multism进行仿真，设置交流分析的的起始频率为0.1Hz，终止频率为20MHz，扫描方式为Dacade（十倍程扫描），每十倍频率的样点数量为10，纵坐标的刻度为Logarithmic（对数），仿真结果如下：3)二阶有源高通滤波器通带电压增益：特征角频率：等效品质因数：传递函数：用s=jω代入上式，可得：幅频响应：相频响应：不同Q值下的幅频响应如下图所示：由图可知，Q=0.707时，幅频响应较为平坦。
高通有源滤波电路
湖南文理学院课程设计报告有源高通滤波电路目录第一章简介1.1 设计要求 (3)1.2 设计作用与目的 (3)1.3 所用仪器设备 (4)第二章设计原理2.1 设计方案及方案选择 (5)2.2 模块电路设计及分析 (6)2.3 总体设计 (10)2.4 元件参数 (11)第三章设计硬件及软件过程3.1 Multisim仿真图 (13)3.2 仿真结果 (14)3.3 系统调试结果分析 (16)第四章总结与展望第一章简介1.1设计要求有源高通滤波电路能传送输入信号中有用的频率成分，衰减或抑制无用的频率成分，并对有用的频率成分具有一定的电压放大作用。
有源高通滤波电路应包括：滤波电路；集成运放；反馈电路，三个部分。
滤波电路能有效滤除无用频率信号成分，保留有用频率信号成分。
集成运放和反馈电路使电路具有一定的电压放大作用，使电路滤波特性趋于理想。
通过对有源滤波电路的探究，设计了一四阶有源高通滤波电路。
在Multisim 10软件中进行仿真实验，对电路的频率特性和不同频率下输出的信号进行了分析，电路能有效滤除或衰弱频率为100Hz以下的电压信号，对频率100Hz以上的电压信号有放大作用。
最终结果基本达到了预期要求。
1.2设计作用与目的滤波器是减少或消除谐波对电力系统影响的电气部件，广泛应用于电力系统、通信发射机与接收机等电子设备中，它能减弱或消除谐波的危害，对无用信号尽可能大的衰减，让有用信号尽可能无衰减的通过，从而纠正信号波形畸变。
所以，无论信号的获取、传输，还是信号的处理和交换都离不开滤波技术。
在近代电信设备和各类控制系统中，滤波器应用极为广泛，尤其是有源高通滤波器。
它在通讯、声纳、测控、仪器仪表等领域中有着广泛的应用，有源高通滤波器的优劣直接决定产品的优劣。
所以研究滤波器，具有重大意义。
1.3 所用仪器设备表：有源高通滤波电路明细表第二章 设计原理2.1 设计方案及方案选择有源高通滤波器应分为三部分：滤波电路；集成运放；反馈电路。
有源高通滤波器电路设计
长沙学院课程设计说明书题目有源高通滤波器电路设计系(部) 电子与通信工程系专业(班级) 08电气工程及其自动化二班姓名学号指导教师起止日期模拟电路课程设计任务书一．设计题目有源高通滤波器电路设计二．技术参数和设计要求1. 技术参数设计一个能阻挡低频信号，输出高频信号的有源高通滤波电路；2. 设计要求（1）举例说明所设计的有源高通滤波器的广泛应用，并熟悉芯片LM741EN的各引脚功能，以及其应用。
简要说明电路的工作原理。
（2）计算并选择电路元件及参数；（3）仿真调试电路；（4）撰写设计报告及使用说明书。
三．设计工作量设计时间一周，2009年下学期第17周进行。
四．工作计划星期一：布置设计任务，查阅资料；星期二~星期四：设计方案论证，进行电路设计，计算并选择电路元件及参数；星期五：撰写设计报告及使用说明书，进行个别答辩。
五．参考资料1．彭介华，《电子技术课程设计指导》，北京：高等教育出版社，1997；2．高吉祥，《电子技术基础实验与课程设计》，北京：电子工业出版社，2005；3．童诗白，《模拟电子技术基础》，北京：高等教育出版社，1988；4．康华光，《电子技术基础——模拟部分》，北京：高等教育出版社，19885．本课程教材六．指导教师七．系部审批课程设计鉴定表目录一、摘要及关键词 (5)二、Multisim10绘制的原理图 (6)三、Multisim10仿真波特示意图 (7)四、心得体会 (9)五、参考文献 (9)一、摘要及关键词摘要：滤波电路是一种能使有用频率信号通过而同时抑制无用频率信号的电子装置。
工程上常用它来作信号处理、数据传输和抑制干扰等。
我们现在主要讨论模拟滤波器。
以往这种滤波电路主要采用无源R、L和C组成，20世纪60年代以来，集成运放获得了迅速发展，由它和R、C组成的有源滤波电路，具有不用电感、体积小、重量轻等优点。
此外，由于集成运放的开环电压和输入阻抗均很高，输出阻抗又低，构成有源滤波电路后还具有一定的电压放大和缓冲作用。
有源模拟高通滤波器的设计与分析
有源模拟高通滤波器的设计与分析
设计一个有源模拟高通滤波器需要考虑以下几个方面：电路拓扑、滤
波器阶数、截止频率、增益和幅频特性。
首先选择滤波器的拓扑。
常见的有源模拟高通滤波器拓扑有Butterworth、Chebyshev、Bessel等。
每种拓扑都有其特定的传递函数
和特性。
在选择拓扑时需要考虑满足设计要求的特性。
其次是选择滤波器的阶数。
阶数越高，滤波器的剪切斜率越陡，滤除
低频信号的能力越强。
但同时，阶数也会对相位响应造成一定的影响。
选
择适当的阶数需要根据实际需求来决定。
然后是选择截止频率。
截止频率是指滤波器开始滤除低频信号的频率。
截止频率越高，滤波器会滤除更多的低频信号。
根据实际需求，选择合适
的截止频率。
接下来是确定滤波器的增益。
有源模拟高通滤波器可以在滤波的同时
对信号进行增益。
增益的选择需要根据实际需求来决定，不同的应用场景
有不同的要求。
最后是对滤波器的幅频特性进行分析。
通过对滤波器进行幅频特性的
分析，可以了解滤波器的频率响应。
可以使用一些电路设计软件进行仿真
分析，以验证设计的滤波器是否满足预期需求。
总之，设计有源模拟高通滤波器需要通过选择适当的拓扑、阶数、截
止频率、增益和进行幅频特性分析等步骤来完成。
只有经过仔细设计和分析，才能得到满足实际需求的高通滤波器。
4阶Chebyshev有源滤波器的设计与实现
4阶Chebyshev有源滤波器的设计与实现
王好德;史琳
【期刊名称】《电子科技》
【年(卷),期】2010(23)8
【摘要】提出了一种设计4阶Chebyshev有源滤波器的新方法.采用Pspice仿真软件对Chebyshev 4阶有源滤波器进行了仿真分析,结果表明该电路具有较高的稳定性.
【总页数】4页(P62-64,67)
【作者】王好德;史琳
【作者单位】兰州交通大学,电子与信息工程学院,甘肃,兰州,730070;兰州交通大学,电子与信息工程学院,甘肃,兰州,730070
【正文语种】中文
【中图分类】TN713+.4
【相关文献】
1.Chebyshev算子矩阵求解分数阶微分方程的数值解 [J], 杨晓丽;许雷
2.具有非局部条件的时间分数阶热传导方程的Chebyshev小波数值方法 [J], 许小勇;熊临晨
3.基于Chebyshev逼近的分数阶谱微分算子矩阵 [J], 张光辉
4.一种可编程双路二阶有源滤波器的设计与实现 [J], 柯曾喜;张冰锋;王俊峰
5.计算机对二阶有源滤波器的辅助分析—研究Q值对二阶低通有源滤波器幅频特性的影响 [J], 陈红;李建云
因版权原因，仅展示原文概要，查看原文内容请购买。
四阶带通滤波器设计分析
表 3.3 有源带通滤波器实际测试结果
数据分析： 通过数据可以看出输出电压存在衰减，但输出信号大致和仿真时图形 一致。 存在的误差主要来于所使用的元件参数不是理论计算出来的值，同时也存 在仪器误差，和人为误差。但都在误差允许范围内，所以本电路是可以使用的。
第四章 设计总结
本次课程设计由于是个人独立选定课题， 所以在此过程的开始时基本上所有 人都在自己独立思考，同时又由于设计所采用的仿真软件 Multisim 和制板软件 DXP2004 在此之前基本不是很熟悉，因此本次课程设计的前期多半是在摸索中 前进， 当然付出中会有收获， 本次课程设计让我弄懂了很多以前感觉模糊的东西， 增加了我的自信心，同时也加强了自己的动手能力，当我看到由我自己设计的东 西由想法变成实物时，我的心里充满了成功的喜悦感。
R0 1 2 f cC2 16.076k 。
各元件的参数计算如下：
C1 C2 C0 0.033 F C3 C0 A 0.033 F 。
R1 R0 2Q 1 A 2.97k 。取标称值 3k 。 R1 R0 2Q 1 2 A 7.83k 。取标称值 7.87k 。
H0
R2 R1
Q
C1 C2 R2 R3 R12 R3 R2 R2 R3
直接采用这三个公式来计算 C1 , C2 , R1 , R2 , R3 的值是非常困难。为了简化运算步 骤，先给 C2 确定一个合适的值，然后令 C1 =n C2 ，式中 n 是电容扩展比，A 为滤 波器直流增益幅度。可以从上述三个公式推得各电阻值的计算公式：
C1 4Q 2 (1 A)C2
R1 R0 2QA
R2 A R1
R3 R0 2Q 1 A
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟电子技术课程设计报告书
课题名称 四阶有源高通滤波器
姓 名 邓平 学 号 1012201-29 学 院 通信与电子工程学院 专 业 电子信息工程专业
指导教师
胡赛纯
2011年 12 月12日
※※※※※※※※※
※※
※
※
※※
※
※
※
※
※
※
※
※
※
2010级电子信息工程 模拟电子技术课程设计
四阶有源高通滤波器电路的设计
1设计目的
（1）初步掌握一般电子电路设计的方法，得到一些工程设计的初步训练，并为以后的专业课学习奠定良好的基础。
（2）利用教材中有源滤波器的理论知识，并查阅必要的资料设计一个四阶有源高通滤波器。
（3）通过对电子技术的综合运用，使学到的理论知识相互融会贯通，在认识上产生一个飞跃。
2 设计思路
（1）设计二阶高通滤波器的电路图，计算出电路元件的参数。
（2）在二阶高通滤波器电路的基础上，将两个二阶高通滤波器电路串联，得到一个四阶有源高通滤波器电路。
（3）将设计好的电路图放到Multisim 仿真软件中进行仿真 （4）观察滤波器的幅频特性和测量技术指标参数
3 设计方案
3.1 二阶高通滤波器电路
图1是一个无源二阶高通滤波器电路，为了提高它的滤波性能和带负载的能力，将该无源网络接入由运放组成的放大电路，组成二阶有源RC 高通滤波器。
高通滤波电路的传递函数为:
2
002
2
00
()()()/i U s s H s A U s s sw Q w ==++
图1 是一个二阶高通滤波器
其传输函数为：
2
2
()()1(3)()
v vp vp sCR A s A A sCR sCR =•+-+
通带放大倍数：
1
1f up R A R =+
截止频率：
1
2p
f RC
π=
品质因数：
13up
Q A =
-
3.2 四阶高通滤波器电路
四阶高通滤波器的特点是，只允许高于截止频率的信号通过，通过两个二阶高通滤波器电路的串联可得一个四阶高通滤波器电路。
下图是四阶高通滤波器的理想物理模型：
图2 四阶高通滤波电路
3.3 设计分析
3.3.1 四阶有源高通滤波器相关参数
（1）通带增益
12vp vp vp A A A =•
5
1
1
1vp R A R =+
7
2
3
1vp R A R =+
（2）传递函数
2
2
()()1(3)()
v vp vp sCR A s A A sCR sCR =•+-+
（3）频率响应
令
011
,23vp
f Q CR A π==
-，则可得出频响表达式
20011()()
vp
v A A f f j f Q f
=
-+
3.3.2 参数计算
截止频率f=50Hz 的高通滤波器
电容器C 的容量应在微法数量级上，电阻的阻值应在几百千欧以内。
现选择电容大小C 1=C 2=C 3=C 4=0.1uF ，则根据公式可得：
1/(2)1/(2 3.14500.0000001)31.8R f C π=**=⨯⨯⨯=千欧 。
所以选择： R=R=31.8千欧，C 1=C 2=C 3=C 4=0.1uF ，R f =33千欧，R 1=31.8千欧，则：A 0=1+R f /R 1=2.03（符合Aup<3,能稳定工作）。
3.3.3 器件选择
器件：
1、导线 若干
2、函数发生器 一台
3、示波器 一台
4、电阻 若干
5、电容 四个
6、直流稳压电源 一个
4 Multisim 仿真图及仿真结果
4.1 仿真电路
由上述各电路设计方案的论证以及电路中各元件正确的选择构成了下面整
体的四阶有源高通滤波电路仿真电路图如下：
图3 四阶有源高通滤波器电路图
4.2 仿真结果
如图4滤波器的波特图，从图中我们可以看到输入信号频率小于51.36Hz 的很少通过电路，小很多的完全被截止，只有大于51.36Hz的信号可以完全通过。
图4 仿真幅值，截止频率
如图5所示：输入、输出的波形图（红色为输入，绿色为输出）；输入信号的频率为20Hz，从图中对比输入和输出的波形图可以看出低频率信号被截止。
图5输入信号的频率f=20Hz的输入，输出波形图
如图6所示：输入、输出的波形图（红色为输入，绿色为输出）；输入信号的频率为60Hz，从图中对比输入和输出的波形图可以看出高频信号可通过。
图6 输入信号的频率f=60Hz的输入，输出波形图
5 主要应用软件
Mulitisim仿真软件
函数编辑器
6 设计体会与建议
6.1 设计体会
本次课程设计让我们了解了滤波器的工作原理以及分类，也让我们熟悉了函数发生器与示波器的操作，熟悉并学会选用电子元器件，对理论知识有了更深刻的理解。
通过这次课程设计，我想说：为完成这次课程我们确实很辛苦，但苦中更有乐，对我而言，知识上的收获更重要，精神上的丰收更加可喜。
6.2 建议
此次课程设计是我们的第一次课程设计，在设计过程中我们遇到一些不懂的专业知识，都是在网上查阅了解，所以在以后的实践设计中希望老师能够多加指导，这样可以帮我们节省更多时间，提高做设计的效率，但也因为这样才使得我们有更多的机会去独立思考和实践。
希望学校以后能够给我们更多这样的实践机会，这样才能真正的加强我们的专业技能，为以后的工作奠定好基础，同样的这样的实践也改变了我们对专业知识的思考思维，从本质上加强了我们对专业的兴趣。
在以后的课程设计中希望学校尽量出没有前例的课题，这样才会真正的考验同学们的能力，让他们从全新的设计中学习更多的知识。
7 参考文献
《电子技术基础》（第五版）主编：康华光
《模拟电子技术基础》（第三版）主编：童诗白华成英。
