矩形塔的基础分坑方法

江苏省电力行业【农网配电营业工】职业技能鉴定

操作考核任务书

考生姓名准考证号

1. 项目名称：

矩型铁塔基础分坑的操作

2. 考核内容

用经纬仪进行铁塔基础施工定位（分坑）测量操作

3. 操作时间

本项目作业时间50分钟

4. 操作说明

（1）选择并检查工作所需的测量仪器和器材；

（2）在指定的场地、测量仪器上独立完成架设仪器、测量、读数和计算操作等;

（3）架设仪器的对中、整平，瞄准及读数，须经考评员现场复核评判；

（4）正确使用测量仪器，遵守测量操作步骤，认真仔细观测读数，准确计算；

（5）测量计算记录纸写好姓名后交给考评员阅卷评分留存；

（6）时间到应立即停止测量和计算操作，整理仪器和器材离开操作场地。

5. 否决项：定位分坑错误或损坏测量仪器否决

江苏省电力行业【农网配电营业工】职业技能鉴定

操作考核评分标准表（考评员用）

江苏省电力行业【农网配电营业工】职业技能鉴定

操作考核评分表(考评员评分用)

姓名准考证号操作开始时间结束时间

直线塔、矩型铁塔基础施工定位（分坑）测量操作记录纸

测量计算记录人：

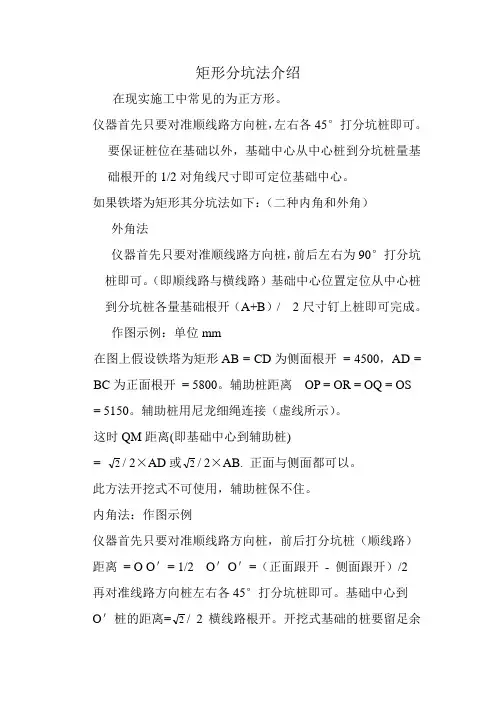

矩形塔的基础分坑方法如图所示

图：矩形塔的基础分坑

由上图中所示的关系可知：E0

1

2y 2

y sin45 2

当乂=丫时，矩形塔就变成方形塔，所以方形塔只是矩形塔的一种特殊情况，利用此种分坑方法

对方形塔的基基础进行分坑时，E0在AC CB BD DA的中点。

分坑方法及步骤

1）将仪器安置在0点，从0点的前后起沿线路中心线量水平距离（x+y）/2,分别得A1、B1

两点，在垂直线路中心线的方向以同样的距离，分别定出C1、D1两点。

2）从C1点起，在CA方向线上量水平距离E1与E2,分别得1、3两点，取2 a线长，使其两端分别与1、3两点重合，在此线的中间把线拉紧得点2,折向DA的另一侧得点4。

3）用同样方法，分别定出另外三个塔坑。

（一）分坑的工具和材料

皮尺（30m）粗铁丝钎（长30cm）6支

石灰粉细铅丝（22#）

铁锹直角尺（或丁字尺）

（经纬仪、标杆：特殊杆塔分坑用）

线路平、断面图线路走向图 杆塔一览图分坑图 定位图

经纬仪使用：架镜、对中、整平、瞄准（聚焦）、测量分坑

将三角架取出，松开脚中螺丝，拉开与肩同高（略低于肩），紧上脚中螺丝，双 手分握两只脚，前倾将另一脚向前伸出，离中心点

50厘米着地，拉开后两只脚成三

角对立，从上面圆孔望下，见中心点；取经纬仪，需用手托住底部，架于三角架上， 旋上底部螺丝，从孔中看地面，对准中心点，调节脚的高度使之水平（大概即可）， 先调人站的水平，再旋转90度调平，误差部分用经纬仪上螺丝微调。

经纬仪对准线路方向，固定旋转底座，别人持标杆站在前方，立标杆时注意经纬 仪对准标杆底部，对准后用皮尺量好距离定下 A1点，镜头上下翻180度定B1点， 记好角度（最好调到整数），顺时针旋转 90度，在记好的角度上加90度，定下C1 点，镜头上下翻180度定D1点。

固定镜头上下

rji E la

■ • i

*

顺时针松开，否则镜内角度不 调节镜内角度，按下调节

动旋转锁定

微调左右旋转，需在固定后

调节镜内角度
