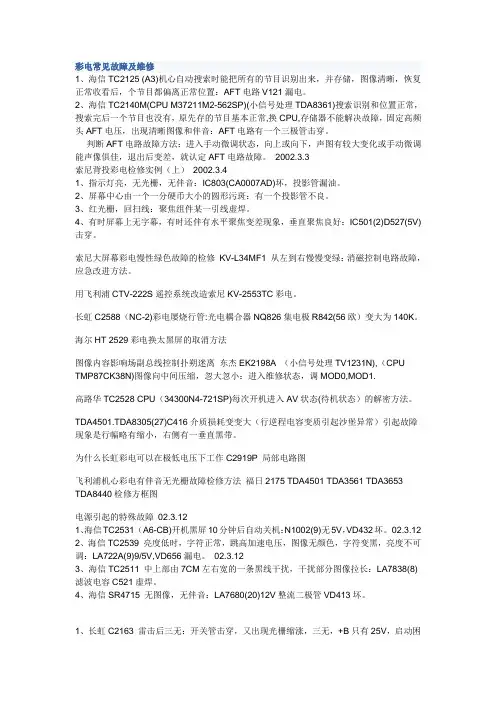

彩色电视机常见故障分析及维修

一、彩色故障二、图像故障三、伴音故障四、光栅故障一、彩色故障1 •图像无彩色故障（1）故障现象在接收彩色节目时，画面上只有黑白图像而无颜色，调节天线、频率微调钮和将色饱和度及对比度调大仍无效，而伴音正常。

这类故障现象可细分为两种；所有频道都无彩色，特定频道无彩色。

（2）故障分析在彩色电视机中，产生黑白图像的亮度（Y）通道与重现彩色图像的色度（F）通道是分开的，所以当画面上只有黑白而没有颜色时，说明亮度信号处理电路和基色矩阵电路以及彩色显像管工作基本正常，故障范围是在色度通道。

所有频道都无彩色的故障通道是由于色度放大、ACC电路、消色器、色副载波振荡及色同步电路等部分工作不正常造成的。

因为色度放大器或ACC电路损坏，则无色度信号通过或输出幅度很小；若消色器使色度通道中断，彩色也自然没有了。

另外，如果色副载波振荡器停振，色同步解调器就失去基准副载波；如果色同步选通及分离电路有毛病，则色副载波振荡器也不能正常工作，都将使色差信号不能被解出。

再有，彩色全电视信号传送电路有故障，使之不能传送到色解码器；色解码器的供电正常，将使色解码器停止工作。

总之，只要上述几部分电路有一部分有毛病，致使信号中断，就可能使色处理电路无三路色差信号输出，而只有正常的亮度信号经亮度通道送到基色矩阵，则在彩色显像管三个阴极上只有亮度信号而无三基色信号，故只能显示正常的黑白图像，从而造成无彩色的故障。

应该特别指出，彩色电视机中设置的消色电路，在以下5种情况都将动作，到使色度通道关闭。

①加到解码器的色度信号太弱。

在接收远区弱台时，这是正常现象，否则说明天线、馈线或高、中频通道有故障，使色度信号受到很大衰减。

在这种情况下画面上背景杂波很大。

② PAL开关失常，不能提供逐行倒相的副载波。

常见的故障原因是无行逆程脉冲输入或集成电路内部PAL开关损坏。

③色同步信号丢失。

若色选通脉冲或移相网络失常，都会使色同步信号丢失。

另外ACC色度放大器有故障切断色信号通路，也会使色同步信号丢失。

④压控振荡器失常，通常的表现为停振或相位失锁。

这多是由于集成电路内外有关元件变质、损坏以及APC鉴相器不能锁相造成的。

⑤消色电路本身有故障。

其故障既可能出在外电路，也可能出在集成电路内部。

若仅特定频道无彩色，是故障原因是天线（位置、高度、方位）馈线与调谐器匹配不良，或本振频率偏调，自动频率控制AFT不起作用，或高、中频幅频特性变差以及AGC失效等，如果黑白图像质量也较差，则故障多出在高放级。

（3）检修方法检修图像无彩色故障的常规方法如下：①检测IC消色、识别滤波端电压是否正常来判断消色电路是否动作。

若此端电压正常，说明消色电路未动作，则无彩色故障出在色同步信号分离之后的色放大电路中；若此端电压异常，则说明消色电路已动作，应用强停消色法进一步故障。

②应用强停消色法来判断故障部位。

若强停消色后图像着色了，说明故障出在消色电路本身或使消色器动作的相关电路。

然后根据着色的情况，经分析再进一步区分故障部位。

若强停消色后仍然不着色，则说明故障出在色度放大、副载波振荡或色度解调电路。

③交、直流电压检测法。

通过检测有无彩色信号或有无辅助信号时直流电压应变化点（管脚）的电压有无变化；直流电压应相等的各引脚的电压是否相等，以及有关脚的直流工作电压是否正常，就可以判断故障部位。

给万用表如接视频检波器，沿色信号流程依次检查，就可以发现信号中断点，以找到故障部位。

④用电容跨接法来判断是否出现开路故障。

若用0.01F 电容将色度通道的输入电路、梳状滤波器、45移相电路或行逆程脉冲引入电路短路，如果跨接后图像着色了，则说明开路点出在被跨接电路中。

⑤用测电阻法验证故障。

采用上述方法判断故障范围之后，对于开路或短路性故障，可通过电阻检测来证实，并且可发现故障元件。

若已判断集成电路有故障，一般需再对有关引脚的电阻进行测量，以防误诊。

⑥用并联、替代法检查故障元件。

对被怀疑为开路、失效的故障元件，可直接用同规格元件并联检查（如检查消色识别端滤波电容、APC俞出滤波电容等），对不易准确检测的元件，可采用良品元件以替代法进行检查。

⑦波形检测法。

根据彩色图像传送原理，欲在电视接收机屏幕上重现鲜艳、逼真的彩色图像，在彩电中必须正确地传送、处理和恢复色度信号，否则就会造成彩色故障。

因此检修些故障最好的方法采用波形检测法。

实践证明，巧修图像无彩色故障主要是采用波形检测法，再配以电压、电阻测量。

对于集成度较高的两片式彩电，由于外部元件减少，更需要采用此法，并可提高检修质量和效率。

具体操作有两种行的方法：①沿信号流程跟踪检测；② 抓住关键点进行分割检测。

另外，在测量波形时，还可配合使用强停消色法、调节色饱和度和对比度来判断故障；也可以通过必要的调整（或替换元件）使所示的波形恢复正常来排除失调型（或损坏型）的故障。

2．彩色时有时无故障检修（1）故障现象接收彩色节目时，屏幕上呈现的图像时而有彩色，时而无彩色，黑白图像和伴音基本正常。

（2）故障分析这种仅与彩色信号有关的彩色不稳定的故障，是由于解码器的色度通道不畅、元件性能时好时坏或消色、识别电路故障造成的。

其主要原因是色饱和度电位器或电路不良，色同步电位器失调，色度信号、色同步选通脉冲或行逆程脉冲加到解码IC 的电路时通时断、元件性能时好时坏、接触不良或幅度太小，以及解码集成电路间歇工作。

总之，凡是图像不着色故障所指出的原因中任一元件、电路接触不良或工作在临界状态，都会造成此故障。

（3）检修方法检修此故障时，可采用以下几种方法：①用敲击、按压法寻找接触不良的部位。

当按压、调整或轻轻碰触到某一部分或某个元件时，故障现象有明显变化，故障就出在相应的部分或元件。

②用信号跟踪检测法来判断故障部位。

通过检测色度信号、色同步选通脉冲、行逆程脉冲等信号中断在何处，就可找到故障部位。

③用电压、电阻检测法来找出故障元件。

对于接触不良的故障，通过检测很快就能找到故障元件。

必要时，可采用替代法寻找故障元件。

④用清洗法检修接触不良的故障。

电位器或接插件轻微的接触不良故障，经用清净润滑剂喷两次（一次去污，二次润滑），并转动轴或移动接触部分，都可以修复。

为实现巧修，检修此故障时，应问清用户待修电视机的使用环境，注意是否有接收环境不良造成彩色时有时无故障的可能性。

为此可与左邻右舍的电视机作对比检查，或将电视机转换到强台检查，可以避免误诊。

由于这种故障间歇的时间长短不一，检修时为让其故障尽快地暴露，可采用敲击法。

3．彩色不同步故障检修（1）故障现象接收彩色节目时，屏幕上重现图像的颜色不正常，并沿垂直和水平方向流动，形成滚动的彩色条纹（即彩色滚条）。

若画面的彩色较淡和条纹较细，则看起来类似无色的故障。

如果接收彩条信号，则出现彩虹现象（藏裙现象），即每条彩色条内的颜色不是单一的，而是各种颜色无规则地交替出现。

将色饱和度调至最小，显示的黑白图像正常。

（2）故障分析根据彩电传输原因，要使彩色图像的颜色正确重现，电视接收机的4.43MHz 色副载波振荡器恢复的振荡频率、相位必须准确。

因此，彩色不同步的故障是由于接收机中恢复的基准色副载波的频率、相位和电视台色差信号调制的色副载波频率、相位不同步造成的。

在集成电路彩色电视机中，色副载波再生电路是采用锁相环（PLL）电路，所以，只要整个锁相环路（包括APC鉴相、相位控制和压控振荡器）某一部分损坏，或色同步移相电路以及色同步选通电路不良，都会引起此故障。

另外，由于色解码集成电路性能不良，造成基准副载波的正交误差，也会引起彩色不同的故障。

总之，若彩色接收机再生的色副载波频率、相位与发送端抑制掉的色副载波频率、相位有偏差，就使相邻行的色副载波产生随时间变化的相位误差，导致解出的色差信号以及图像色调产生差异，因而造成彩色不同步故障。

当收、发色副载波频率，误差减小时，相邻行的相位误差也随之减小，彩色滚条的宽度变窄，滚动的速度加快，甚至会引起无色故障，就是说随再生的色副载波频率偏移量的增加，将依次出现爬行、彩色不同步、无彩色故障。

（3 ）检修方法检修此故障时，可采用以下几种方法：①首先调整色同步电位器。

若经调整后画面彩色正常，则故障是色同步调整不适或在运输中致使电位器移动引起的，若调整无效，则需仔细观察调整时彩色有无变化，以及调节电位器本身是否有故障。

②观察有无同步点来区分故障。

若不存在色点同步，则故障出在色副载波振荡器、相位控制和相应的外部元件。

若有色同步点，则故障出在APC鉴相器或色同步移相电路。

③用电压、电阻测量来区分或发现故障。

通过检测各脚的电压并与正常值进行比较，就可找出故障部位。

再经电阻检测就可发现故障元件。

④用波形检测法能准确、快速判断故障部位。

通过检测有关“关键点”的波形，并根据波形失真的情况进行分析，就可实现巧修彩色电视机。

4．“爬行”故障检修（1）故障现象接收彩色节目时，画面上的彩色线条很粗，甚至呈水平条绞状，并且一对对扫描行交叉相间的颜色在上下移动，即出现“爬行”现象或称作“百叶窗”效应。

（2）故障分析此故障是PAL制彩色电视机特有的，其主要故障原因是Fu、Fv分量分离不彻底，或V色差信号逐行变化，通常故障部位出在硫状滤波器（或称延时解调器）和PAL开关两部分。

在彩色电视系统中，为了使整个传输系统线性化，必须在摄像端进行丫校正，以克服显像管调制特性的非线性。

但是对三基色进行丫校正的结果却使恒定亮度原理失效，导致色差信号也携带部分亮度信息。

因此，相邻行色差信号的相位失真将引起相邻行的亮度失真。

在隔行扫描的情况下它表现为两行亮些，两行暗些，即产生明暗相间的粗彩色条纹。

这样，人眼就会感觉到图像上出现一明一暗的百叶窗式干扰。

在采用奇数行隔行扫描的PAL制彩色的横条会向上移动，因而形成“爬行”也可以发现。

在简单解码器（PALs）中，“爬行”现象必然存在，特别是相位误差较大时，由于视觉平均作用不完善，“爬行”现象更加明显。

在标准解码器（即PALD中，由于利用梳状滤波器来实现两行信号电平均，故不会因相邻两行的彩色失真相反而使相邻行的亮度不同而导致“爬行”。

如果梳状滤波器性能不良，会使相继两行的色饱和度和色调不一致。

这样，由于显像管特性的非线性，反映到亮度上逐行有所变化，于是也会造成“爬行”现象。

在解码器中，如果PAL开关的两路不对你，会使逐行倒相色副载波的幅度不一致或相们偏离，因而解出彩条的红色差（R- 丫）信号将一行大一行小，使标准彩条的色调和亮度隔行不等，以致造成“爬行”现象。

综上所述，在采用PALD的标准解码器的彩色电视机中，造成“爬行”的具体原因是：a.行延迟线损坏或延迟时间不准；b •直通信号与延迟信号幅度不等；c.延迟信号相位偏离180;d.集成电路中PAI/NTSO阵电路或PAL开关损坏；e.逐行倒相副载波的幅度不等或相位偏离。
