LCD12864图形液晶并口显示

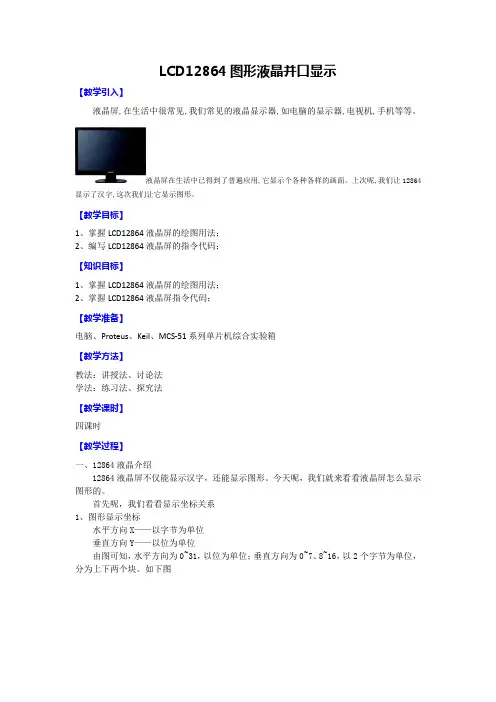

LCD12864图形液晶并口显示【教学引入】液晶屏,在生活中很常见,我们常见的液晶显示器,如电脑的显示器,电视机,手机等等。

液晶屏在生活中已得到了普遍应用,它显示个各种各样的画面。

【教学目标】1、掌握LCD12864液晶屏的用法；2、编写LCD12864液晶屏的指令代码；【知识目标】1、掌握LCD12864液晶屏的用法；2、掌握LCD12864液晶屏指令代码；【教学准备】电脑、Proteus、Keil【教学方法】教法：讲授法、讨论法学法：练习法、探究法【教学课时】四课时【教学过程】一、12864液晶介绍（1）12864是128*64点阵液晶模块的点阵数简称，业界约定俗成的简称。

12864点阵的屏显成本相对较低，适用于各类仪器，小型设备的显示领域。

12864M汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。

12864引脚说明查阅“12864M.PDF”12864M液晶显示模块技术手册——四、用户指令集1、指令表1：（RE=0：基本指令表），如下图，讲解了12864的基本指令集和扩充指令集。

当模块在接受指令前，微处理器必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0。

“RE”为基本指令集与扩充指令集的选择控制位元，往后的指令集将维持在最后的状态。

当选择G=0 ：绘图显示OFF，汉字显示的时，12864屏只能显示8X4=32个汉字，下面是汉字显示的坐标二、12864液晶屏驱动电路原件名称所属类（Category) 所属子类（Sub-category)AT89C52 Microprocessor ICs 8051 FamilyPOT-HG Resistors VariableRESPACK-8 Resistors Resistor PacksLCD12864A 自制-AT89C52的P0口连接12864的并行数据口，RP1为P0口的上拉排阻。

三、52代码编写（1）打开keil uVision4,建立一个新的工程，工程名为"12864 graphic LCD parallel display",保存类型*.uvproj,单片机型号AT89C52。

在工程中添加12864 graphic LCD parallel display.c文件，如下图（2）代码编写/*********************12864液晶显示************************功能说明：将数组内的字符串显示到12864上面*******************************************************************/#include<reg52.h> //52系列单片机头文件#include<intrins.h>#define uchar unsigned char // define 宏定义#define uint unsigned int // define 宏定义/*12864端口定义*/#define LCD_data P0 //数据口sbit LCD_RS = P1^0; //寄存器选择输入sbit L CD_RW = P1^1; //液晶读/写控制sbit L CD_EN = P2^5; //液晶使能控制sbit L CD_PSB = P1^2; //串/并方式控制uchar code TABROW1[][17]={ //字符串的末尾都有一个ASCIII的\0,所以为17 "去年今日此门中，","人面桃花相映红。

","人面不知何处去，","桃花依旧笑春风。

"};/******************************************毫秒级延时函数******************************************/void Delay_ms(uchar ms){uchar i,j;for(i=ms;i>0;i--)for(j=112;j>0;j--);}/******************************************检测12864是否忙标志位******************************************/bit Check_12864_busy(){bit fgbusy; //忙标志位名称LCD_RS=0; //命令选择LCD_RW=1; //液晶读控制LCD_EN=1; //使能开_nop_(); //空指令fgbusy=(bit)(LCD_data&0x80);//获取忙碌标志BF的值，BF=1忙LCD_EN=0; //使能关return fgbusy; //返回标志位数值，判断12864内部动作是否完成}/******************************************向12864写命令******************************************/void Write_12864_cmd(uchar cmd){while(Check_12864_busy());//忙则一直等待LCD_RS=0; //命令选择LCD_RW=0; //液晶写控制LCD_data=cmd; //发送命令LCD_EN=1; //使能开_nop_(); //空指令_nop_();LCD_EN=0; //使能关}/******************************************向12864写要显示的数据******************************************/void Write_12864_data(uchar dat){while(Check_12864_busy()); //忙则一直等待LCD_RS=1; //数据选择LCD_RW=0; //液晶写控制LCD_data=dat; //发送数据LCD_EN=1; //使能开_nop_(); //空指令_nop_();LCD_EN=0; //使能关}/****************************************** 12864初始化******************************************/void init_12864(){LCD_PSB=1; //8位并口方式Write_12864_cmd(0x30); //扩充指令集设置:8位设置，RE=0：基本指令集设置，G=0：绘图显示OFFDelay_ms(5);Write_12864_cmd(0x30); //基本指令集设置：DL=1，RE=0基本指令集动作Delay_ms(5);Write_12864_cmd(0x0c); //显示状态开/关，D=1整体显示ON，C=B=0游标、游标位置关。

Delay_ms(5);Write_12864_cmd(0x01); //清除显示Delay_ms(5);}void display_row(uchar row) //显示一行文字{uchar i=0,row_ad[4]={0x80,0x90,0x88,0x98}; //row_ad为四行汉字的第一个字的X坐标Write_12864_cmd(row_ad[row]); //设定汉字显示坐标，第row行、第一个while(TABROW1[row][i]!='\0') //到了字符串末尾，跳出while循环{Write_12864_data(TABROW1[row][i]); //写第row行，第i个数据i++;}}void main(){uchar row;init_12864(); //调用12864初始化函数while(1){for(row=0;row<4;row++) //依次显示4行文字display_row(row);}}代码写好后，单击按钮，打开{Options for Target}对话框，点选{Target}选项卡，在{Xtal(MHz):}后面的框格里，填写"12.0"，设置单片机的频率为12M，如下图点选{Output}选项卡，勾选{Create HEX File}前面的复选框，如下图编译时生成.HEX文件。

单击OK 按钮，关闭对话框。

单击全部编译按钮，结果如下0错误，0警告，编译通过，并生成12864 graphic LCD parallel display.HEX文件。

把12864 graphic LCD parallel display.hex文件添加到AT89C52。

仿真：单击仿真进程控制按钮里面的运行按钮，查看仿真结果。

四、操作实验箱（1）硬件连接采用USB ISP下载方式，下载器如下图，实验箱采用USB窃电，无需外接电源将下载器一端连接USB接口，如下图，指示灯亮另一端连接“单片机核心板”的ISP插座（防呆的），如下图单片机核心板上单片机引脚EA需要拉高，拉高选择单片机内部程序执行，而不是外部程序执行，如下图（2）软件操作双击“烧录软件”文件夹下图标，打开软件烧录界面，如下图在Select Chip 下面选择AT89S52芯片，其它默认。

单击右侧“文件”下的图标按钮，如图，打开文件选取对话框，选取"12864 graphic LCD parallel display.hex"文件，如下图单击图标按钮，回到软件烧录界面，下面空白处显示调入Flash文件：matrix keyboard.hex。

如下图单击图标按钮，下面空白处显示1：擦除，写Flash，效验Flash，成功，（2015/12/22 17:06:38),如下图下载完成。

（3）“单片机核心板”模块连接“LCD 12864”模块。

将“单片机核心板”模块上的“12864-1”接线座与“LCD 12864”模块上的“12864-1”接线座相连;将“单片机核心板”模块上的“12864-2”接线座与“LCD 12864”模块上的“12864-2”接线座相连.操作程序的运行状况。

五、作业练习1、改动LCD12864液晶并口显示代码，让12864显示图形。
