门与窗解析PPT课件
![门与窗解析PPT课件](https://img.taocdn.com/s3/m/5ae9abf45f0e7cd1852536d9.png)
水平遮阳板的构造
④ 当设置多层悬挑式水平遮 阳板时,应留出窗扇开启时 所占用空间,避免影响窗户 的开启使用
第31页/共41页
【知识要点】
1.木门窗框的安装方法尽管有先安框后砌墙(亦称立框法)和先留洞口后装 框(亦称塞框法)两种,但前者已很少采用。
2.木门窗框在墙洞口中的安装位置有内平、居中和外平等三种,其中内平 应用最为广泛。
概述
1.门窗的作用和要求 2.门窗的类型 3.门窗的尺度
第1页/共41页
1.门窗的作用和要求
门和窗都是建筑中非承重构件,起围护作用。具有一定的 保温、隔声、防雨、防尘、防风砂等能力
作用
门 主要是交通联系,并兼有采光、通风之用 窗 主要是采光和通风
门窗还有一定的装饰作用,其形状、尺寸、排 列组合以及材料对建筑物的立面效果影响很大
第33页/共41页
一、填空题
1.用塞口法安装门窗框时,应在洞口两侧墙上
。
2.门洞两侧砖墙上每隔
高预埋木砖,以便将门框固定。
3.门的高度一般不宜小于
mm。
4.门按安装形式可分为
、
。
5.塞口门洞宽度应比门框大
,高度比门框大
。
6.门的主要功能是
,有时还兼有
和
用。窗的主要作用是
、
和
。
7.门窗按材料分类有
、
A.2100
B.2200
C.2300
D.2400
5.塑钢门窗框每边固定点不少于( )个。
A.5
B.4
C.3
D.2
6.在木门框背后常设背槽,其目的是为了( )。
A.开启灵活
B.节约木材
C.避免产生翘曲变形 D.利于门扇的安装
第07章门与窗PPT课件
![第07章门与窗PPT课件](https://img.taocdn.com/s3/m/6dae9e815a8102d277a22f7f.png)
5
6
二、门的尺度
门的尺度通常是指门洞的高宽尺寸。门作为交通疏散通 道,其尺度取决于人的通行要求,家具器械的搬运及与 建筑物的比例关系等,并要符合现行《建筑模数协调统 一标准》的规定。
1、门的高度:不宜小于2100mm。如门设有亮子时, 亮子高度一般为300 ~600mm,则门洞高度为2400~ 3000mm 。公共建筑大门高度可视需要适当提高。
2、门的宽度:单扇门为700~1000mm,双扇门为 1200~1800mm。宽度在2100mm以上时,则做成三扇、 四扇门或双扇带固定扇的门,因为门扇过宽易产生翘曲 变形,同时也不利于开启。辅助房间(如浴厕、贮藏室 等)门的宽度可窄些,一般为700~800mm。
7
二、窗的类型
1)固定窗 2)平开窗 3)旋转窗 4)立转窗 5)推拉窗 6)百叶窗
第七章 门与窗
第一节 概述
§7.1.1 门窗的设计要求 (1)防风雨、保温、隔声 (2)开启灵活、关闭紧密 (3)便于擦洗和维修方便 (4)坚固耐用、耐腐蚀 (5)符合建筑模数协调统一标准的要求
1
§7.1.2 门窗的类型
一、门的类型 1)平开门 2)弹簧门 3)推拉门 4)折叠门 5)旋转门
2
(a)平开门;(b)弹赞门;(c)推拉门;(d)折叠门;
16
17
§7.2.2 窗框
1、窗框的安装 窗框是墙与窗扇之间的联系构件,施工 时安装方式一般有立框法和塞框法。
18
(1)立框法 又称立口。施工时先将窗框立好后再砌窗间 墙,为加强窗框与墙的拉结,在窗框上下各 档伸出半砖长的木段,同时在边框外侧每隔 400~600mm设一木拉砖或铁角砌入墙身。 这种做法的优点是窗框与墙的连接紧密。 缺点是施工不便,窗框及临时支撑易被碰撞, 有时会产生移位破损,现采用较少。
6
二、门的尺度
门的尺度通常是指门洞的高宽尺寸。门作为交通疏散通 道,其尺度取决于人的通行要求,家具器械的搬运及与 建筑物的比例关系等,并要符合现行《建筑模数协调统 一标准》的规定。
1、门的高度:不宜小于2100mm。如门设有亮子时, 亮子高度一般为300 ~600mm,则门洞高度为2400~ 3000mm 。公共建筑大门高度可视需要适当提高。
2、门的宽度:单扇门为700~1000mm,双扇门为 1200~1800mm。宽度在2100mm以上时,则做成三扇、 四扇门或双扇带固定扇的门,因为门扇过宽易产生翘曲 变形,同时也不利于开启。辅助房间(如浴厕、贮藏室 等)门的宽度可窄些,一般为700~800mm。
7
二、窗的类型
1)固定窗 2)平开窗 3)旋转窗 4)立转窗 5)推拉窗 6)百叶窗
第七章 门与窗
第一节 概述
§7.1.1 门窗的设计要求 (1)防风雨、保温、隔声 (2)开启灵活、关闭紧密 (3)便于擦洗和维修方便 (4)坚固耐用、耐腐蚀 (5)符合建筑模数协调统一标准的要求
1
§7.1.2 门窗的类型
一、门的类型 1)平开门 2)弹簧门 3)推拉门 4)折叠门 5)旋转门
2
(a)平开门;(b)弹赞门;(c)推拉门;(d)折叠门;
16
17
§7.2.2 窗框
1、窗框的安装 窗框是墙与窗扇之间的联系构件,施工 时安装方式一般有立框法和塞框法。
18
(1)立框法 又称立口。施工时先将窗框立好后再砌窗间 墙,为加强窗框与墙的拉结,在窗框上下各 档伸出半砖长的木段,同时在边框外侧每隔 400~600mm设一木拉砖或铁角砌入墙身。 这种做法的优点是窗框与墙的连接紧密。 缺点是施工不便,窗框及临时支撑易被碰撞, 有时会产生移位破损,现采用较少。
门和窗的PPT
![门和窗的PPT](https://img.taocdn.com/s3/m/e7dbde1d6c175f0e7cd13767.png)
1.窗的尺寸:窗的尺度主要取决于房间的采光、通风、
构造做法和建筑造型等要求,并符合现行《建筑模数协 调统一标准》GBJ2的规定。一般平开木窗的窗扇高度为 800~1200mm,宽度一般不大于500mm;上下悬窗的窗 扇高度为300~600mm,中悬窗窗扇一般≤1200mm,宽 度≤1000mm;推拉窗高宽≤1500mm。各类窗的高度与 宽度尺寸同行采用扩大模数3M数列作为洞口的标志尺寸, 需要时只要按所需类型及尺度大小直接选用。
1.门的组成:门一般由门框,门扇,五金零件及附件组 成。门框是门与墙体的连接部分,由上框,边框和中 横框和中竖框组成。门扇一般有上中下冒头组成的骨 架,中间固定门芯板。五金零件包括脚链,插销,门 锁,拉手等。附件有贴脸板,筒子板等
1.门高: 人通行的门,高度一般不低于2m,再高也以不宜超过2.4m,否 则有空洞感,门扇制作也需特别加强。如造型、通风、采光需要时, 可在门上加腰窗,其高度从0.4m起,但也不宜过高。供车辆或设备 通过的门,要根据具体情况决定,其高度宜较车辆或设备高出0.3~ 0.5m,以免车辆因颠簸或设备需要垫滚筒搬运时碰撞门框。至于各类 车辆通行的净空要求,要查阅相应的规范。 现今建筑内各种设备管井的检查门颇多,它不是经常通过的地方, 所以一般上框高与普通门齐或还低一些,下边还留有与踢脚线同高 的门槛,其净高就不必拘泥于2m,1.5m左右即可。 2.门宽: 一般住宅分户门0.9~1m,分室门0.8~0.9m,厨房门0.8m左右, 卫生间门0.7~0.8m,由于考虑现代家具的搬入,现今多取上限尺寸。 公共建筑的门宽一般单扇门1m,双扇门1.2~1.8m,再宽就要 考虑门扇的制作,双扇门或多扇门的门扇宽以0.6~1.0m为宜。
门和窗ppt课件
![门和窗ppt课件](https://img.taocdn.com/s3/m/7cdb092af46527d3240ce093.png)
●门窗的安装 ●门窗的防水构造及热工性能控制 ●特殊门窗的构
造
■ 门板为天然木材碎片等经压制加工而成的人造板材,变形小,易加工,有特殊纹理
第4篇 建筑构造
第7章 门和窗
●门窗概述 ●门窗的组成
●门窗开启方式及门窗开启线
●门窗的安装 ●门窗的防水构造及热工性能控制 ●特殊门窗的构
造
■ 金属门窗包括钢门窗以及铝合金门窗,其中空腹型材壁薄而轻,自重小 而刚度较大,可适应不同面积的门窗,其表面处理方便,耐久性较强,
造
■ 规范规定位于疏散通道上的门应该朝疏散的方向开启,而且通往楼梯间等处的 防火门应当有自动关闭的功能,都是为了满足使用安全的需要
第4篇 建筑构造
第7章 门和窗
●门窗概述 ●门窗的组成
●门窗开启方式及门窗开启线
●门窗的安装 ●门窗的防水构造及热工性能控制 ●特殊门窗的构
造
■ 门窗形态对建筑立面构图起到重要作用
●门窗概述 ●门窗的组成
●门窗开启方式及门窗开启线
●门窗的安装 ●门窗的防水构造及热工性能控制 ●特殊门窗的构
造
■ 压花玻璃门
■ 磨砂或贴膜玻璃门
第4篇 建筑构造
第7章 门和窗
●门窗概述 ●门窗的组成
●门窗开启方式及门窗开启线
●门窗的安装 ●门窗的防水构造及热工性能控制 ●特殊门窗的构
造
■ 双层玻璃内置百叶门
造
不同门窗位置对室内气流分布的影响示意
窗外开90°对引风入室的影响示意
■ 门窗位置和开窗方式对室内通风效果的影响
窗内开对引风入室的影响示意
第4篇 建筑构造
第7章 门和窗
●门窗概述 ●门窗的安装
· 门窗的作用——

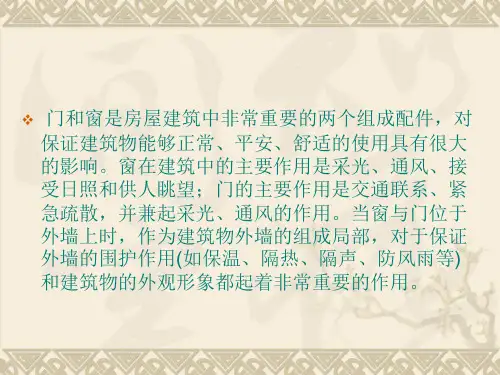

门和窗是房屋建筑中非常重要的两个组成配件.ppt
![门和窗是房屋建筑中非常重要的两个组成配件.ppt](https://img.taocdn.com/s3/m/1ef5b1051fd9ad51f01dc281e53a580217fc5077.png)
❖ 6.卷帘门 ❖ 门扇由金属页片相互连接而成,在门洞的上方设转轴,通过转轴的转
动来控制页片的启闭。其特点是开启时不占使用空间,但加工制作复杂, 造价较高,常用于不经常启闭的商业建筑大门。
门的尺度与组成
❖ (一)门的尺度 ❖ 门的尺度指门洞的高宽尺寸,应满足人流疏散,搬运家具、设备的要
求,并应符合?建筑模数协调统一标准?的规定。一般情况下,门保证通 行的高度不小于2000mm,当上方设亮子时,应加高300~600mm。门的 宽度应满足一个人通行,并考虑必要的空隙,一般为700~1000mm,通 常设置为单扇门。对于人流量较大的公共建筑的门,其宽度应满足疏散 要求,可设置两扇以』二的门。 ❖ 公共建筑大门的尺度在保证通行的情况下,应结合建筑立面形象确定。 ❖ (二)门的组成 ❖ 门一般由门框、门扇、五金零件及附件组成(图2-7-8)。门框是门与墙 体的连接局部,由上框、边框、中横框和中竖框组成。门扇一般由上、 中、下冒头和边梃组成骨架,中间固定门芯板。五金零件包括铰链、插 销、门锁、拉手等。附件有贴脸板、筒子板等。
❖
❖ 4.折叠门 ❖ 门扇由一组宽度约为600mm的窄门扇组成,窄门扇之间用铰链连接。
开启时,窄门扇相互折叠推移到侧边,占空间少,但构造复杂。适用于 宽度较大的门。 ❖ 5.转门 ❖ 门扇由三扇或四扇通过中间的竖轴组合起来,在两侧的弧形门套内水 平旋转来实现启闭。转门不管是否有人通行,均有门扇隔断室内外,有 利于室内的隔视线、保温、隔热和防风沙,并且对建筑立面有较强的装 饰性,适用于室内环境等级较高的公共建筑的大门。但其通行能力差, 不能用作公共建筑的疏散门。
❖ 1.平开门 ❖ 门扇与门框用铰链连接,门扇水平开启,有单扇、双扇,向内开、向
外开之分。平开门构造简单、开启灵活、安装维修方便,所以在建筑物 中使用最为广泛。 ❖ 2.弹簧门 ❖ 门扇与门框用弹簧铰链连接,门扇水平开启,分为单向弹簧门和双向 弹簧门,其最大优点是门扇能够自动关闭。适用于人流出入频繁或有自 动关闭要求的建筑,如商店、医院、影剧院、会议厅等。 ❖ 3.推拉门 ❖ 门扇沿着轨道左右滑行来启闭,有单扇和双扇之分,开启后,门扇可 隐藏在墙体的夹层中或贴在墙面上。推拉门开启时不占空间,受力合理, 不宜变形,但构造较复杂,多用于分隔室内空间的轻便门和仓库、车间 的大门。
动来控制页片的启闭。其特点是开启时不占使用空间,但加工制作复杂, 造价较高,常用于不经常启闭的商业建筑大门。
门的尺度与组成
❖ (一)门的尺度 ❖ 门的尺度指门洞的高宽尺寸,应满足人流疏散,搬运家具、设备的要
求,并应符合?建筑模数协调统一标准?的规定。一般情况下,门保证通 行的高度不小于2000mm,当上方设亮子时,应加高300~600mm。门的 宽度应满足一个人通行,并考虑必要的空隙,一般为700~1000mm,通 常设置为单扇门。对于人流量较大的公共建筑的门,其宽度应满足疏散 要求,可设置两扇以』二的门。 ❖ 公共建筑大门的尺度在保证通行的情况下,应结合建筑立面形象确定。 ❖ (二)门的组成 ❖ 门一般由门框、门扇、五金零件及附件组成(图2-7-8)。门框是门与墙 体的连接局部,由上框、边框、中横框和中竖框组成。门扇一般由上、 中、下冒头和边梃组成骨架,中间固定门芯板。五金零件包括铰链、插 销、门锁、拉手等。附件有贴脸板、筒子板等。
❖
❖ 4.折叠门 ❖ 门扇由一组宽度约为600mm的窄门扇组成,窄门扇之间用铰链连接。
开启时,窄门扇相互折叠推移到侧边,占空间少,但构造复杂。适用于 宽度较大的门。 ❖ 5.转门 ❖ 门扇由三扇或四扇通过中间的竖轴组合起来,在两侧的弧形门套内水 平旋转来实现启闭。转门不管是否有人通行,均有门扇隔断室内外,有 利于室内的隔视线、保温、隔热和防风沙,并且对建筑立面有较强的装 饰性,适用于室内环境等级较高的公共建筑的大门。但其通行能力差, 不能用作公共建筑的疏散门。
❖ 1.平开门 ❖ 门扇与门框用铰链连接,门扇水平开启,有单扇、双扇,向内开、向
外开之分。平开门构造简单、开启灵活、安装维修方便,所以在建筑物 中使用最为广泛。 ❖ 2.弹簧门 ❖ 门扇与门框用弹簧铰链连接,门扇水平开启,分为单向弹簧门和双向 弹簧门,其最大优点是门扇能够自动关闭。适用于人流出入频繁或有自 动关闭要求的建筑,如商店、医院、影剧院、会议厅等。 ❖ 3.推拉门 ❖ 门扇沿着轨道左右滑行来启闭,有单扇和双扇之分,开启后,门扇可 隐藏在墙体的夹层中或贴在墙面上。推拉门开启时不占空间,受力合理, 不宜变形,但构造较复杂,多用于分隔室内空间的轻便门和仓库、车间 的大门。
门和窗PPT课件
![门和窗PPT课件](https://img.taocdn.com/s3/m/bbd5ba4076eeaeaad1f330be.png)
设计 • 门的高度确定 • 门的宽度确定
.
57
门窗的组成及尺度
(二)窗 1、窗的构造组成 • 窗樘 • 窗扇 2、窗的尺度 • 依据:根据采光通风要求、结构构造要求和建
筑造型等因素决定,同时应符合模数制要求 • 窗的高度的确定 • 窗的宽度的确定
.
58
门窗的组成及尺度
.
59
门窗的组成及尺度
.
60
.
7
四、塑钢门窗
• 1、塑钢门窗的分类 • 常用塑钢门窗按开启方式有:推拉窗、
平开门窗、固定门窗等等。 • 2、塑钢门窗的安装 • 塑钢门窗为塞口法安装。
.
8
图12-1门的开启方式
.
9
图12-2窗的开启方式
.
10
图12-3门的组成
.
11
图12-4窗的组成
.
12
图12-5平开门门框的断面形状及尺寸
.
5
二、平开木窗构造
(一)窗框
1、窗框的断面形状与尺寸
2、窗框的安装
3、窗框与墙的关系
4、窗框与窗扇的关系
(二)窗扇
1、窗扇的断面形状和尺寸
2、玻璃的选择与镶装
(三)双层窗
1、子母窗扇
2、内外开窗
3、分框双层窗
.
6
第三节金属和塑钢门窗构造
一、普通钢门窗
(一)钢门窗料
钢门窗通常分为:实腹和空腹两类
2、窗的尺度
一般平开木窗的窗扇高度为800-1200mm,宽度400-600mm,上下 悬窗的窗扇 高度为300-600mm,中悬窗窗扇高度不宜大于 1200mm,宽度不宜大于1000mm,. 推拉窗高宽均不宜大于1500m4m。
.
57
门窗的组成及尺度
(二)窗 1、窗的构造组成 • 窗樘 • 窗扇 2、窗的尺度 • 依据:根据采光通风要求、结构构造要求和建
筑造型等因素决定,同时应符合模数制要求 • 窗的高度的确定 • 窗的宽度的确定
.
58
门窗的组成及尺度
.
59
门窗的组成及尺度
.
60
.
7
四、塑钢门窗
• 1、塑钢门窗的分类 • 常用塑钢门窗按开启方式有:推拉窗、
平开门窗、固定门窗等等。 • 2、塑钢门窗的安装 • 塑钢门窗为塞口法安装。
.
8
图12-1门的开启方式
.
9
图12-2窗的开启方式
.
10
图12-3门的组成
.
11
图12-4窗的组成
.
12
图12-5平开门门框的断面形状及尺寸
.
5
二、平开木窗构造
(一)窗框
1、窗框的断面形状与尺寸
2、窗框的安装
3、窗框与墙的关系
4、窗框与窗扇的关系
(二)窗扇
1、窗扇的断面形状和尺寸
2、玻璃的选择与镶装
(三)双层窗
1、子母窗扇
2、内外开窗
3、分框双层窗
.
6
第三节金属和塑钢门窗构造
一、普通钢门窗
(一)钢门窗料
钢门窗通常分为:实腹和空腹两类
2、窗的尺度
一般平开木窗的窗扇高度为800-1200mm,宽度400-600mm,上下 悬窗的窗扇 高度为300-600mm,中悬窗窗扇高度不宜大于 1200mm,宽度不宜大于1000mm,. 推拉窗高宽均不宜大于1500m4m。
建筑构造上册——门和窗一PPT课件
![建筑构造上册——门和窗一PPT课件](https://img.taocdn.com/s3/m/cf0a73f8a300a6c30d229f42.png)
第24页/共29页
(3)尺寸 榫卯连接、制作加工损耗(2~3mm)。
(4)防腐、防变形 ➢ 防腐处理。措施:靠墙一侧涂刷防腐材料,如沥青等。 ➢ 门框靠墙一面易受潮变形,有时会在该面开1~2道背槽,以免产 生翘曲变形 ➢ 利于门框嵌固
(5)与装饰层连接 靠墙一侧的门框内外二角做灰口。
第25页/共29页
注:1 、住宅窗台低于0.90m时,应采取防护措施; 2、 低窗台、凸窗等下部有能上人站立的宽窗台面时,贴窗护栏或固定窗的
防护高度应从窗台面起计算。
第21页/共29页
7·2、木门构造
7·2·1、平开门的组成
门框、门扇、亮子、五金零件及其附件组成。 ➢ 亮子又称腰头窗,在门上方,为辅助采光和通风之用,有平开窗、固定
4、折叠门 ➢ 定义:
侧挂式折叠门与平开门相似, 只是门扇之间用铰链相连;
推 拉 式 折 叠 门 与 推 拉 门第相12似页,/共29页
5、转门
➢ 定义:是由两个固定的弧形门套 和垂直旋转的门扇构成。
➢ 分类:门扇可分为三扇或四扇。 普通转门、旋转自动门。
➢ 特点:隔绝室外气流有一定作用, 构造复杂,造价高。
(3)中悬窗
➢ 定义:铰链安装窗的边框。
➢ 特点:构造简单,防雨、通风 好。
➢ 适用范围:常用作大空间建筑 的高侧窗。上下悬窗联动,也 可用于外窗或用于靠外廊的窗。
(4)立转窗
第18页/共29页
第19页/共29页
二、窗的尺度
1、通常是指窗洞的洞口的标志尺寸。
2、窗的尺度主要取决于 (1)房间的采光通风——窗地比或玻地比
1 、外门构造应开启方便,坚固耐用; 2 、手动开启的大门扇应有制动装置,推拉门应有防脱轨的措施; 3、 双面弹簧门应在可视高度部分装透明安全玻璃; 4 、旋转门、电动门、卷帘门和大型门的邻近应另设平开疏散门,或在门上设疏散门; 5、 开向疏散走道及楼梯间的门扇开足时, 不应影响走道及楼梯平台的疏散宽度; 6 、全玻璃门应选用安全玻璃或采取防护 措施,并应设防撞提示标志; 7 、门的开启不应跨越变形缝。
(3)尺寸 榫卯连接、制作加工损耗(2~3mm)。
(4)防腐、防变形 ➢ 防腐处理。措施:靠墙一侧涂刷防腐材料,如沥青等。 ➢ 门框靠墙一面易受潮变形,有时会在该面开1~2道背槽,以免产 生翘曲变形 ➢ 利于门框嵌固
(5)与装饰层连接 靠墙一侧的门框内外二角做灰口。
第25页/共29页
注:1 、住宅窗台低于0.90m时,应采取防护措施; 2、 低窗台、凸窗等下部有能上人站立的宽窗台面时,贴窗护栏或固定窗的
防护高度应从窗台面起计算。
第21页/共29页
7·2、木门构造
7·2·1、平开门的组成
门框、门扇、亮子、五金零件及其附件组成。 ➢ 亮子又称腰头窗,在门上方,为辅助采光和通风之用,有平开窗、固定
4、折叠门 ➢ 定义:
侧挂式折叠门与平开门相似, 只是门扇之间用铰链相连;
推 拉 式 折 叠 门 与 推 拉 门第相12似页,/共29页
5、转门
➢ 定义:是由两个固定的弧形门套 和垂直旋转的门扇构成。
➢ 分类:门扇可分为三扇或四扇。 普通转门、旋转自动门。
➢ 特点:隔绝室外气流有一定作用, 构造复杂,造价高。
(3)中悬窗
➢ 定义:铰链安装窗的边框。
➢ 特点:构造简单,防雨、通风 好。
➢ 适用范围:常用作大空间建筑 的高侧窗。上下悬窗联动,也 可用于外窗或用于靠外廊的窗。
(4)立转窗
第18页/共29页
第19页/共29页
二、窗的尺度
1、通常是指窗洞的洞口的标志尺寸。
2、窗的尺度主要取决于 (1)房间的采光通风——窗地比或玻地比
1 、外门构造应开启方便,坚固耐用; 2 、手动开启的大门扇应有制动装置,推拉门应有防脱轨的措施; 3、 双面弹簧门应在可视高度部分装透明安全玻璃; 4 、旋转门、电动门、卷帘门和大型门的邻近应另设平开疏散门,或在门上设疏散门; 5、 开向疏散走道及楼梯间的门扇开足时, 不应影响走道及楼梯平台的疏散宽度; 6 、全玻璃门应选用安全玻璃或采取防护 措施,并应设防撞提示标志; 7 、门的开启不应跨越变形缝。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
门窗、铝合金门窗、不锈钢门窗、塑钢门 窗、玻璃门窗等。
• ② 按照使用功能分类,可分为一般用途的
门窗和特殊用途的门窗,如防火门、防盗 门、防辐射门、隔声门窗等。
• ③ 门的开启方式分类(如表9.1) • ④ 窗的开启方式分类(如表9.2)
单扇平开门
表9.1 门的开启方式 双扇平开门 单扇弹簧门 双扇弹簧门
9.2.3 金属门窗
• 1.钢门窗 • 2.彩板门窗 • 3.铝合金门窗 • 4.塑钢门窗
1.钢门窗
• 在强度、刚度、防火、密闭等性能方面,均优于 木门窗,同时,由于断面小,透光系数大,外形 美观,在过去曾被广泛地应用于建筑门窗,但在 潮湿环境下易锈蚀,耐久性差,保温隔热性能差, 耗钢量大。我国许多地方已经限制或禁止在民用 建筑中使用钢门窗。
图9.6 门(窗)框的安装方式
图9.7 门(窗)框塞口的固定方式
(4) 玻璃的选用
• 普通窗大多数采用3 mm厚无色透明的平板 玻璃,若单块玻璃的面积较大时,应加大
窗料尺寸,以增加窗扇的刚度,玻璃厚度
选用5 mm或6 mm。此外,为满足保温隔 声、遮挡视线、使用安全以及防晒等方面 的要求,可分别选用双层中空玻璃、磨砂 或压花玻璃、夹丝玻璃、钢化玻璃等。
图9.5 窗与墙的位置关系
图9.8 门框的位置及与墙缝构造处理
(2) 门(窗)框的安装
• 门(窗)框的安装方法有立口和塞口两种施工 方式,常用塞口法(见图9.6)。
• ① 立口是指施工时先将窗门框立好,后砌 墙,优点是门(窗)框与墙体结合紧密、牢固。
• ② 塞口是指砌墙时先留出洞口(每边比门窗 框外缘尺寸宽出10~15 mm),以后再安装 门(窗)框。固定点每边不少于2个,间距不 应大于1.2 m,常见的固定方式如图9.7。
• 窗框与墙的连接处,为满足不同的要求,
有时加有贴脸板、窗台板、窗帘盒等(见图
9.4)。
图9.2 门的组成和名称 图9.3 门扇的类型
图
9.4 窗 的 组 成 和 名 称
9.2.2 平开木门窗
• (1) 门(窗)框与墙的位置关系
• 有内平、居中和外平三种位置(见图9.5)和
图9.8。 • (2) 门(窗)框的安装 • (3) 节点缝隙构造 • 门(窗)框与墙缝的构造处理如图9.8所示。 • (4) 玻璃的选用
• 门的作用主要是交通联系,并兼有采光、通风之 用;窗的作用主要是采光和通风。
• 门窗还有一定的装饰作用,其形状、尺寸、排列 组合以及材料对建筑物的立面效果影响很大。
• 门窗在构造上,应满足开启灵活、关闭紧密、坚 固耐久、便于擦洗、符合模数等方面的要求。
可分为木门窗、钢
表9.2 窗的开启方式
9.1.3 门窗的尺度
• 门窗的尺度是指门洞的宽高尺寸。 • 门的尺度取决于交通疏散、家具器械的搬运以及
与建筑物的比例关系等,并要符合现行《建筑模 数协调统一标准》的规定。
• 一般民用建筑门的高度不宜小于2100 mm。
• 门洞高度一般为2400~3000 mm。
• 门的宽度:单扇门一般为700~1000 mm,双扇 门一般为1200~1800 mm。宽度大于2100 mm时,
协调统一标准》的规定。一般平开木窗的窗扇高 度为800~1200 mm,宽度不宜大于500 mm;上 下悬窗的窗扇高度为300~600 mm;中悬窗窗扇 高不宜大于1200 mm,宽度不宜大于1000 mm; 推拉窗高宽均不宜大于1500 mm。各类窗的高度 与宽度尺寸通常采用扩大模数3M数列作为洞口的 标志尺寸。通过拼框处理可形成较大洞口的窗(见 图9.1)。
第9章 门 与 窗
• 9.1 概 述 • 9.2 一般门窗的构造 • *9.3 特殊门窗的构造 • *9.4 遮阳
9.1 概 述
• 9.1.1 门窗的作用和要求 • 9.1.2 门窗的类型 • 9.1.3 门窗的尺度
9.1.1 门窗的作用和要求
• 门和窗都是建筑中的围护构件,具有一定的保温、 隔声、防雨、防尘、防风砂等能力。
• 在砖墙洞口两侧预留孔洞,将钢门窗的燕尾形铁 脚埋入洞中,用砂浆窝牢;
• 在钢筋混凝土过梁或混凝土墙体内则先预埋铁件, 将钢窗的Z形铁脚焊在预埋钢板上;钢门窗框的铁 脚间距一般为500~700 mm,最外一个铁脚距框 角 180 mm。
图
9.9 钢 门 窗 的 构 造
2.彩板门窗
• 具有自重轻、硬度高、采光面积大、防尘、 隔声、保温密封性好、造型美观、色彩绚 丽、耐腐蚀等特点。
图9.1 窗的拼框形式和构造
9.2 一般门窗的构造
• 9.2.1 门窗的构造组成和名称 • 9.2.2 平开木门窗 • 9.2.3 金属门窗
9.2.1 门窗的构造组成和名称
• 一般门的构造由门樘(又称门框)和门扇(见 图9.3)两部分组成,各部分的名称能见图
9.2。
• 窗由窗樘(又称窗框)和窗扇两部分组成。
• 彩板门窗通常在出厂前就已将玻璃装好, 在施工现场进行成品安装。彩板平开窗目 前有带副框和不带副框的两种类型。
3.铝合金门窗
• 重量轻、强度高,美观大方、坚固耐用,以及密 封性、气密性、水密性、隔声性、隔热性、耐腐 蚀性较钢门窗木门窗有显著提高。它适用于安装 有空调设备和对隔声、保温、隔热、防尘有特殊 要求,以及多暴雨、多风沙、多台风、多腐蚀性 气体环境的房间和建筑物中。
• ① 钢门窗料和形式。钢门窗有实腹式和空腹式。
• ② 基本钢门窗和基本窗的组合。基本窗单元的总 高度不大于2100mm,总宽度不大于1800 mm。 当钢门窗的高度、宽度超过基本钢门窗的尺寸时, 就要用拼料对门窗进行组合。
• ③ 钢门窗的基本构造。钢门窗在构造上与木门窗 基本相同,例如钢门窗框一般也采用塞口法安装。 当然也有不同之处,如门窗框与洞口四周的连接 方法(见图9.9)。
一般以3M为模数,做成三扇、四扇门等多扇门。
辅助房间(如浴厕、贮藏室等)门的宽度可窄些, 一般为700~800 mm,检修门一般为550~650 mm。
大家应该也有点累了,稍作休息
大家有疑问的,可以询问和交流
10
• 窗的尺度主要取决于房间的采光、通风、构造做 法和建筑造型等要求,并要符合现行《建筑模数
• ② 按照使用功能分类,可分为一般用途的
门窗和特殊用途的门窗,如防火门、防盗 门、防辐射门、隔声门窗等。
• ③ 门的开启方式分类(如表9.1) • ④ 窗的开启方式分类(如表9.2)
单扇平开门
表9.1 门的开启方式 双扇平开门 单扇弹簧门 双扇弹簧门
9.2.3 金属门窗
• 1.钢门窗 • 2.彩板门窗 • 3.铝合金门窗 • 4.塑钢门窗
1.钢门窗
• 在强度、刚度、防火、密闭等性能方面,均优于 木门窗,同时,由于断面小,透光系数大,外形 美观,在过去曾被广泛地应用于建筑门窗,但在 潮湿环境下易锈蚀,耐久性差,保温隔热性能差, 耗钢量大。我国许多地方已经限制或禁止在民用 建筑中使用钢门窗。
图9.6 门(窗)框的安装方式
图9.7 门(窗)框塞口的固定方式
(4) 玻璃的选用
• 普通窗大多数采用3 mm厚无色透明的平板 玻璃,若单块玻璃的面积较大时,应加大
窗料尺寸,以增加窗扇的刚度,玻璃厚度
选用5 mm或6 mm。此外,为满足保温隔 声、遮挡视线、使用安全以及防晒等方面 的要求,可分别选用双层中空玻璃、磨砂 或压花玻璃、夹丝玻璃、钢化玻璃等。
图9.5 窗与墙的位置关系
图9.8 门框的位置及与墙缝构造处理
(2) 门(窗)框的安装
• 门(窗)框的安装方法有立口和塞口两种施工 方式,常用塞口法(见图9.6)。
• ① 立口是指施工时先将窗门框立好,后砌 墙,优点是门(窗)框与墙体结合紧密、牢固。
• ② 塞口是指砌墙时先留出洞口(每边比门窗 框外缘尺寸宽出10~15 mm),以后再安装 门(窗)框。固定点每边不少于2个,间距不 应大于1.2 m,常见的固定方式如图9.7。
• 窗框与墙的连接处,为满足不同的要求,
有时加有贴脸板、窗台板、窗帘盒等(见图
9.4)。
图9.2 门的组成和名称 图9.3 门扇的类型
图
9.4 窗 的 组 成 和 名 称
9.2.2 平开木门窗
• (1) 门(窗)框与墙的位置关系
• 有内平、居中和外平三种位置(见图9.5)和
图9.8。 • (2) 门(窗)框的安装 • (3) 节点缝隙构造 • 门(窗)框与墙缝的构造处理如图9.8所示。 • (4) 玻璃的选用
• 门的作用主要是交通联系,并兼有采光、通风之 用;窗的作用主要是采光和通风。
• 门窗还有一定的装饰作用,其形状、尺寸、排列 组合以及材料对建筑物的立面效果影响很大。
• 门窗在构造上,应满足开启灵活、关闭紧密、坚 固耐久、便于擦洗、符合模数等方面的要求。
可分为木门窗、钢
表9.2 窗的开启方式
9.1.3 门窗的尺度
• 门窗的尺度是指门洞的宽高尺寸。 • 门的尺度取决于交通疏散、家具器械的搬运以及
与建筑物的比例关系等,并要符合现行《建筑模 数协调统一标准》的规定。
• 一般民用建筑门的高度不宜小于2100 mm。
• 门洞高度一般为2400~3000 mm。
• 门的宽度:单扇门一般为700~1000 mm,双扇 门一般为1200~1800 mm。宽度大于2100 mm时,
协调统一标准》的规定。一般平开木窗的窗扇高 度为800~1200 mm,宽度不宜大于500 mm;上 下悬窗的窗扇高度为300~600 mm;中悬窗窗扇 高不宜大于1200 mm,宽度不宜大于1000 mm; 推拉窗高宽均不宜大于1500 mm。各类窗的高度 与宽度尺寸通常采用扩大模数3M数列作为洞口的 标志尺寸。通过拼框处理可形成较大洞口的窗(见 图9.1)。
第9章 门 与 窗
• 9.1 概 述 • 9.2 一般门窗的构造 • *9.3 特殊门窗的构造 • *9.4 遮阳
9.1 概 述
• 9.1.1 门窗的作用和要求 • 9.1.2 门窗的类型 • 9.1.3 门窗的尺度
9.1.1 门窗的作用和要求
• 门和窗都是建筑中的围护构件,具有一定的保温、 隔声、防雨、防尘、防风砂等能力。
• 在砖墙洞口两侧预留孔洞,将钢门窗的燕尾形铁 脚埋入洞中,用砂浆窝牢;
• 在钢筋混凝土过梁或混凝土墙体内则先预埋铁件, 将钢窗的Z形铁脚焊在预埋钢板上;钢门窗框的铁 脚间距一般为500~700 mm,最外一个铁脚距框 角 180 mm。
图
9.9 钢 门 窗 的 构 造
2.彩板门窗
• 具有自重轻、硬度高、采光面积大、防尘、 隔声、保温密封性好、造型美观、色彩绚 丽、耐腐蚀等特点。
图9.1 窗的拼框形式和构造
9.2 一般门窗的构造
• 9.2.1 门窗的构造组成和名称 • 9.2.2 平开木门窗 • 9.2.3 金属门窗
9.2.1 门窗的构造组成和名称
• 一般门的构造由门樘(又称门框)和门扇(见 图9.3)两部分组成,各部分的名称能见图
9.2。
• 窗由窗樘(又称窗框)和窗扇两部分组成。
• 彩板门窗通常在出厂前就已将玻璃装好, 在施工现场进行成品安装。彩板平开窗目 前有带副框和不带副框的两种类型。
3.铝合金门窗
• 重量轻、强度高,美观大方、坚固耐用,以及密 封性、气密性、水密性、隔声性、隔热性、耐腐 蚀性较钢门窗木门窗有显著提高。它适用于安装 有空调设备和对隔声、保温、隔热、防尘有特殊 要求,以及多暴雨、多风沙、多台风、多腐蚀性 气体环境的房间和建筑物中。
• ① 钢门窗料和形式。钢门窗有实腹式和空腹式。
• ② 基本钢门窗和基本窗的组合。基本窗单元的总 高度不大于2100mm,总宽度不大于1800 mm。 当钢门窗的高度、宽度超过基本钢门窗的尺寸时, 就要用拼料对门窗进行组合。
• ③ 钢门窗的基本构造。钢门窗在构造上与木门窗 基本相同,例如钢门窗框一般也采用塞口法安装。 当然也有不同之处,如门窗框与洞口四周的连接 方法(见图9.9)。
一般以3M为模数,做成三扇、四扇门等多扇门。
辅助房间(如浴厕、贮藏室等)门的宽度可窄些, 一般为700~800 mm,检修门一般为550~650 mm。
大家应该也有点累了,稍作休息
大家有疑问的,可以询问和交流
10
• 窗的尺度主要取决于房间的采光、通风、构造做 法和建筑造型等要求,并要符合现行《建筑模数
