中考化学培优专题复习金属及酸碱盐反应的图像练习题含详细答案

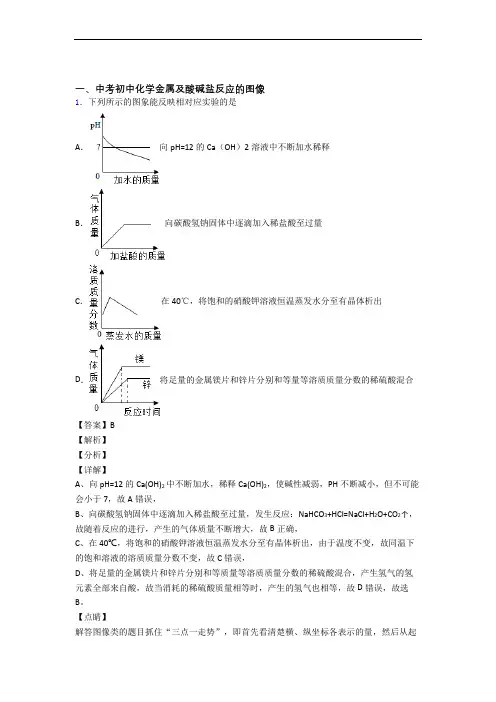

一、中考初中化学金属及酸碱盐反应的图像1．下列所示的图象能反映相对应实验的是A．向pH=12的Ca（OH）2溶液中不断加水稀释B．向碳酸氢钠固体中逐滴加入稀盐酸至过量C．在40℃，将饱和的硝酸钾溶液恒温蒸发水分至有晶体析出D．将足量的金属镁片和锌片分别和等量等溶质质量分数的稀硫酸混合【答案】B【解析】【分析】【详解】A、向pH=12的Ca(OH)2中不断加水，稀释Ca(OH)2，使碱性减弱，PH不断减小，但不可能会小于7，故A错误，B、向碳酸氢钠固体中逐滴加入稀盐酸至过量，发生反应：NaHCO3+HCl=NaCl+H2O+CO2↑，故随着反应的进行，产生的气体质量不断增大，故B正确，C、在40℃，将饱和的硝酸钾溶液恒温蒸发水分至有晶体析出，由于温度不变，故同温下的饱和溶液的溶质质量分数不变，故C错误，D、将足量的金属镁片和锌片分别和等质量等溶质质量分数的稀硫酸混合，产生氢气的氢元素全部来自酸，故当消耗的稀硫酸质量相等时，产生的氢气也相等，故D错误，故选B。

【点睛】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。

2．下列图像分别与选项中的操作相对应，其中不合理的是 A ．向MnO 2中加入过氧化氢溶液B ．向一定量硫酸铜溶液中加入铝C ．向一定量不饱和的硝酸钾溶液中加入硝酸钾晶体（不考虑温度变化）D ．向硫酸铜和稀硫酸的混合溶液中，滴加氢氧化钡溶液【答案】D【解析】【分析】【详解】A 、过氧化氢在二氧化锰催化作用下生成水和氧气，二氧化锰是催化剂，反应前后质量和化学性质均不变，故A 正确；B 、铝和硫酸铜反应生成硫酸铝和铜，反应的关系式为()42432Al+3CuSO =+3CuAl SO 54192，54份的铝和硫酸铜反应生成192份的铜，则溶液的质量减少，反应完全，溶液的质量不变，故B正确；C、向一定量不饱和的硝酸钾溶液中加入硝酸钾晶体，硝酸钾溶解，溶质质量增加，溶质质量分数增大，当溶液达到饱和时，溶液中溶质质量不再增加，溶质质量分数不变，故C正确；D、向硫酸铜和稀硫酸的混合溶液中，滴加氢氧化钡溶液，开始就有沉淀生成，反应完全，沉淀的质量不变，故D不正确。

故选D。

3．向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，产生沉淀的质量与加入氢氧化钠溶液质量的关系如图所示。

下列说法正确的是A．a点时，溶液pH>7B．c点时，溶液中含有两种溶质C．b点时，溶液质量比原混合溶液质量小D．d点时，整个反应过程消耗的氢氧化钠溶液质量为8g【答案】B【解析】【分析】【详解】A. 向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，先后发生的反应分别是：NaOH+HCl=NaCl+H2O，MgCl2+2NaOH=Mg(OH)2↓+2NaCl，a点时，盐酸没有完全反应，溶液显酸性，pH<7，故A错误；B. c点时，是氢氧化钠和氯化镁反应，溶液中含有氯化镁和生成的氯化钠两种溶质，故B 正确；C. b点时，氢氧化钠与盐酸恰好反应，因为反应中无气体、沉淀生成，所以溶液质量大于原混合溶液质量，故C错误；D. d点时，生成了8g氢氧化镁沉淀，设与氯化镁反应的氢氧化钠的质量为x。

22()MgCl+2NaOH=Mg OH+28058NaCgl5.8x8058 5.8x g，解得x =8g 整个反应过程消耗的氢氧化钠溶液质量包括与盐酸反应的氢氧化钠溶液质量与氯化镁反应的氢氧化钠溶液质量，所以整个反应过程消耗的氢氧化钠溶液质量>8g ，故D 错误。

故选B 。

【点睛】能从图像中获取正确的化学信息是解答此题的关键。

4．有一溶液是由盐酸、硫酸、硫酸铁、氯化铁、稀硝酸、硝酸铁几种中的两种混合而成，向该溶液中加Ba （OH ）2溶液的体积与生成沉淀的质量关系如图所示，则该溶液是（ ）A ．硝酸、硫酸铁B ．硫酸、氯化铁C ．盐酸、氯化铁D ．盐酸、硫酸铁【答案】C【解析】【分析】【详解】A 、硫酸铁和氢氧化钡生成硫酸钡沉淀和氢氧化铁，氢氧化铁溶于硝酸，硫酸钡不容，会立刻产生沉淀，图像与事实不符，不符合题意。

B 、硫酸和氢氧化钡反应生成硫酸钡沉淀和水，会立刻产生沉淀，图像与事实不符，不符合题意。

C 、氢氧化钡和氯化铁生成氢氧化铁沉淀和氯化钡，氢氧化铁沉淀和盐酸反应生成氯化铁和水，所以开始没有沉淀，当盐酸完全反应，再滴加氢氧化钡就生成沉淀，图像与事实相符，符合题意。

D 、硫酸铁和氢氧化钡生成硫酸钡沉淀和氢氧化铁沉淀，硫酸钡沉淀不溶于盐酸，会立刻产生沉淀，图像与事实不符，不符合题意。

故选：C 。

5．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的锌粒B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸至恰好完全反应D．表示将等质量的大理石分别与足量的等质量等溶质质量分数的稀盐酸反应【答案】A【解析】【分析】【详解】A、向一定量的稀硫酸中加入足量的锌粒时，反应生成氢气，当稀硫酸完全反应后不再产生气体，正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，立即产生白色沉淀，错误；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，错误；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳的质量相等，错误。

故选A。

6．下列四个图象能正确反映对应变化关系的是（）A．在密闭容器中用红磷测定空气中氧气的含量B．常温下向一定量的稀硫酸中滴加氢氧化钠溶液C．向盐酸和硫酸钠的混合溶液中滴加氢氧化钡溶液D．向等质量的镁和氧化镁固体中，分别加入质量分数相同的稀盐酸【答案】D【解析】【分析】【详解】A、红磷在空气中与氧气反应生成五氧化二磷，反应放出大量的热，容器中的压强先增大；后随着反应的进行，氧气本消耗，容器中的压强减小，且比反应前的压强要小，故选项图象错误。

B、常温下向一定量的稀硫酸中滴加氢氧化钠溶液，氢氧化钠能与稀硫酸反应生成硫酸钠和水，第一个过程溶剂增加的质量包括氢氧化钠溶液中的水和生成的水，增加的幅度要大；第二个过程完全反应后继续滴加氢氧化钠溶液，溶剂增加的质量只是氢氧化钠溶液中的水，增加的幅度要小；故选项图象错误。

C、向盐酸和硫酸钠的混合溶液中滴加氢氧化钡溶液，硫酸钠能与氢氧化钡溶液反应生成不溶于酸的硫酸钡沉淀，一开始就产生沉淀，故选项图象错误。

D、等质量的镁和氧化镁固体中，镁中含有的镁元素的质量比氧化镁中多，分别加入质量分数相同的稀盐酸，最终镁生成的氯化镁的质量多，消耗的稀盐酸的质量多，故选项图象正确。

故选：D。

【点睛】本题解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图象。

7．下列选项中的操作，与图像不能相对应的是A．向一块表面锈蚀的铁片上滴加足量稀盐酸B．向氢氧化钠和硝酸钡混合溶液中滴加稀硫酸C．向碳酸钠和氢氧化钠混合溶液中滴加稀盐酸D．向一定量硫酸和硫酸铜混合溶液中滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、向一块表面锈蚀的铁片上滴加足量稀盐酸，稀盐酸先和氧化铁反应生成氯化铁和水，后和铁反应生成氯化亚铁和氢气，该选项对应关系正确；B、向氢氧化钠和硝酸钡混合溶液中滴加稀硫酸，硫酸根和钡离子结合可以生成硫酸钡沉淀，一开始就有沉淀生成，该选项对应关系不正确；C、向碳酸钠和氢氧化钠混合溶液中滴加稀盐酸，稀盐酸先和氢氧化钠反应生成碳酸钠和水，后和碳酸钠反应生成氯化钠、水和二氧化碳，该选项对应关系正确；D、向一定量硫酸和硫酸铜混合溶液中滴加氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，该选项对应关系正确。

故选B。

8．下列选项的操作或反应所对应的曲线图正确的是A．将饱和石灰水升温B．一定量的锌粉与稀盐酸反应C．等体积、等质量分数的过氧化氢溶液分解D．向等体积不同质量分数的NaOH溶液中滴加相同质量分数的稀盐酸【答案】D【解析】【分析】【详解】A、由于氢氧化钙的溶解度随温度的升高而减小，所以升温后溶解度减小，会析出晶体，所以溶液质量减小，选项A错误；B、锌与盐酸反应时氢气是从零点开始的，选项B错误；C、由于催化剂只能改变反应速度，不能改变生成物的质量，选项C错误；D、浓碱溶液的pH值要比稀碱溶液的高，由于加入相同质量分数的稀盐酸，所以消耗氢氧化钾的质量相同，但由于氢氧化钾溶液的浓度不同，所以pH值变化有差异，选项D正确。

故选D。

9．实验室有一包白色固体，其中含有Na2CO3，还可能含有Ba(NO3)2、Na2SO4、NaOH中的一种或几种。

取该固体进行以下实验：取少量固体于烧杯中，加入足量水并不断搅拌，固体部分溶解；接着向烧杯中加入足量稀硝酸并不断搅拌，此时固体质量变化如图所示。

下列说法错误的是A．a→b段对应的实验现象是固体部分溶解，有气泡产生B．b→c段对应的溶液pH逐渐减小C．原白色固体中一定含有NaOHD．c点对应的溶液中一定含有NaNO3、HNO3、Ba(NO3)2【答案】C【解析】【分析】向烧杯中加入足量稀硝酸并不断搅拌，从固体质量变化图示可知，固体部分溶于硝酸，说明溶于水后产生的沉淀有碳酸钡和硫酸钡，碳酸钡溶于硝酸，硫酸钡不溶于硝酸。

【详解】A、a→b段对应的是碳酸钡与硝酸反应，生成硝酸钡、水和二氧化碳气体，实验现象是固体部分溶解，有气泡产生，A正确；B、b→c段对应的是加入硝酸，硫酸钡不与硝酸反应，溶液的硝酸越来越多，溶液呈酸性，且酸性增强，溶液pH逐渐减小，B正确；C、无法证明原白色固体中一定含有NaOH，C错误；D、c点对应的是碳酸钡已溶解，碳酸钠已与硝酸反应完，硝酸过量，故溶液中一定含有NaNO3、HNO3、Ba(NO3)2，D正确。

故选C。

10．将未打磨的铝片和稀盐酸放入密闭容器中，用传感器探究反应过程中温度和压强的变化，所得图像如图所示。

从图中所获信息不正确的是（）A．反应过程中有热量放出B．50 s时，溶液中溶质为AlCl3和HClC．80~100 s，金属铝与稀盐酸发生反应D．100~150 s，压强减小是因为无气体生成【答案】D【解析】【分析】未打磨的铝片表面有一层氧化铝薄膜，未打磨的铝片和稀盐酸反应，首先发生的反应是氧化铝与稀盐酸反应生成氯化铝和水，氧化铝反应完后，里面的铝与稀盐酸反应生成氯化铝和氢气，根据反应的压强变化图分析，0~50s压强无变化，说明稀盐酸与铝表面的氧化铝反应，50s~100s，压强变大，说明稀盐酸开始与铝反应，有气体产生压强变大。

【详解】A、根据反应过程中的温度变化图可以看出，反应过程中温度上升，反应放出热量，选项A 不符合题意；B、根据压强图可知50s之后铝与稀盐酸反应，0~50s是氧化铝与与稀盐酸反应生成氯化铝和水，此时溶液中的溶质是生成的氯化铝和未反应完的氯化氢，选项B不符合题意；C、根据压强图可知50s之后铝开始与稀盐酸反应，100s时反应结束，选项C不符合题意；D、100~150s，压强减小是因为温度降低的原因，选项D符合题意。
