钢结构深化设计方案钢结构深化设计是指在初步设计阶段确定的框架结构方案基础上，对各种构件进行详细设计和优化，包括结构承载力计算、连结和节点设计、构件尺寸确定、材料选用等。
下面是一个钢结构深化设计方案的例子，以展开对深化设计的介绍。
1.结构承载力计算：根据实际的荷载情况和结构的使用功能，进行结构承载力计算。
这包括对荷载进行分类和计算、确定每个构件的轴力、剪力和弯矩，以及通过有限元分析进行结构整体的稳定性计算。
2.连结和节点设计：根据结构的构件布局和力学要求，设计连接和节点的细节。
这包括对连接方式进行选择和优化、确定连接材料和尺寸、以及进行强度计算和评估。
3.构件尺寸确定：根据结构的力学性能和材料强度要求，确定每个构件的尺寸。
这包括对截面形状进行选择和优化、计算面积和惯性矩、确定构件的高度和宽度等。
4.材料选用：根据结构设计的要求和材料的可行性，选择合适的钢材料，并考虑其强度、耐久性、可加工性和经济性等因素。
对于不同的构件，可以选择不同的材料。
5.制造和施工考虑：在进行深化设计时，需要考虑到构件的制造和施工过程中的实际情况。
这包括对构件的可制造性进行评估、确定合适的制造工艺和设备、以及对施工过程中的运输和安装进行规划。
6.健康与安全考虑：在进行深化设计时，需要充分考虑到结构的健康与安全。
这包括对结构的可靠性进行评估、确定适当的安全系数、并采取必要的措施来确保结构在使用过程中的安全性。
总之，钢结构深化设计是一个综合性的工作，需要考虑到结构的力学性能、材料特性、制造和施工的实际情况、以及结构的健康与安全等方面。
只有进行全面的深化设计，才能确保结构的安全、可靠和经济。
钢结构深化设计方案
1、钢结构深化设计
1.1、深化设计及施工详图
(1)、深化设计的工作内容及基本原则：
针对部分构件的断面、内力和连接要求，根据设计院提供的设计条件进行节点的连接设计。
主要根据受力状况，依据设计要求的节点连接形式（刚接或铰接等），按照施工方便、受力可靠、经济合理的原则确定采用具体的连接方法并作节点的连接详图。
进一步进行连接构件与被连接构件的受力分析，计算节点中的连接构件与被连接构件承载力，包括焊缝、螺栓、连接板等的强度、刚度稳定性等。
根据计算结果确定节点的最终形式并提交设计院审核。
(2)、施工详图设计参考的重要因素
A、钢结构安装方法及施工措施；
B、与土建专业施工的措施严密配合；
C、幕墙系统及装饰专业的需求；
D、充分考虑机电各专业的需求；
E、钢结构制作工艺及运输所需要考虑的因素；
F、其它施工措施的需求；
(3)、本工程深化工作的主要包括：构件详图、节点详图深化。
深化设计图纸应包括连接类型，杆件的尺寸、材料规格及等级，高强螺栓的规格、数量及强度等级，节点构造、配合现场安装的定位板，焊缝的形式和尺寸等一系列施工所必须具备的信息和数据。
1.2、钢结构加工图施工详图设计组织形式
根据施工详图设计的工作内容，结合本工程项目部管理和各相关专业的承包模式，拟采用“项目部组织及协调、制作单位施工详图深化设计、其它各专业工程参与、设计单位审定”的形式进行钢结构施工详图设计工作。
主要采用Tekla Structures20.0 作为深化设计的主要应用软件。
深化设计的工作是要准确无误地将设计蓝图转化为构件加工图纸，制作厂构件精密加工运输至现场，并依据深化设计图纸指导现场安装。
钢结构工程深化设计方案
钢结构工程深化设计方案一、设计目的本文旨在为钢结构工程深化设计提供参考，包括设计原则、计算方法、结构选型、构造方案、材料选择、施工要求等方面。
二、设计原则1. 安全性原则保证钢结构工程的安全性是设计的首要原则。
在设计中，必须用实际的数据和方法计算和验证结构的稳定性、强度和抗震性能，确保结构的安全性能符合国家规定要求和标准，满足特殊情况下的耐震、抗风、防火、防水等要求。
钢结构工程设计中应具体实行《建设工程安全生产标准化管理条例》。
2. 经济性原则在保证安全的前提下，尽量使钢结构工程的总投资低，并努力降低运营、维护成本。
为此，应设计优化形式和结构宽度、厚度的比例；采用适宜的接头形式和尽量减少了工程中的不必要的节点等。
3. 可行性原则从实用的角度出发，设计合理、方便施工的钢结构工程方案。
在设计中需要根据具体工程的实际情况，考虑技术、经济、工期、现场施工条件等因素，使整个钢结构工程方案具有较强的可行性。
三、计算方法1. 承载力设计方法钢结构工程的承载力设计采用极限状态设计法。
在计算过程中，应捆绑考虑极限状态的各种影响因素，确保钢结构的能够承受各种荷载状态下的承载力。
2. 稳定性设计方法钢结构工程的稳定性设计应采用弹性稳定分析和弹塑性分析相结合的方法。
在计算过程中，必须综合考虑如下因素：•材料的初始不均匀性、缺陷和瑕疵等因素；•由荷载引起的纵向、横向和扭曲等稳定失稳模式；•基础刚度和稳定性、土壤或岩层的强度等因素。
四、结构选型在钢结构工程的深化设计阶段，必须选定合适的结构类型。
选择结构类型时需综合考虑各种因素，如建筑物用途、建筑物形式、施工条件、钢材可得性、经济性等因素。
1. 钢框架钢框架结构的优点是能够满足高层建筑的要求，可根据建筑物的高度和荷载要求灵活地铺设和布置框架，提高钢结构的使用寿命和稳定性。
2. 钢柱-钢梁钢柱-钢梁结构的优点是拥有很高的抗震性能，能够承受较大的水平力，同时也适用于多种建筑物的结构形式，易于设计和施工。
04---钢结构深化设计方案
第四章钢构造深化设计方案4.1 深化设计总体思路及组织管理体系4.1.1 深化设计总体思路4.1.2 深化设计工作总流程4.1.3 深化设计组织管理体系4.1.3.1 公司层面深化设计组织管理体系我司重大项目实行需编制《深化设计方案》，会审图纸后，由各专业副总工程师部门根据合同及施工图规定旳设计工作内容、范畴、工期、质量原则、服务规定，并结合我司旳实际生产设备及工艺技术方案，分别编制《设计配合及优化方案》、《现场安装配合求》、《工艺技术配合规定》、《详图设计方案》，汇編形成《深化设计方案》后报总工程师审批，由深化设计部贯彻执行。
4.1.3.2 项目层面深化设计组织管理体系深化设计是钢构造工程实行旳源头，针对本工程地上钢构造旳深化设计，我司将从各专业技术线抽调骨干力量组建本工程深化设计部，由深化设计部长亲自兼任深化设计负责人，对设计方案编制、审批、执行等环节进行全过程管控，为工程旳顺利实行打下坚实旳基础。
图：深化设计组织架构4.1.3.3 岗位职责4.1.3.4 人员配备我公司为本工程旳深化设计组织了精良旳深化设计队伍，项目深化设计总负责人为专家级高工职称，从事专业工作年限46年；设计负责人、详图设计负责人、工艺负责人均为本科以上学历，从事专业工作年限均在6年以上；成员基本都为本科以上学历，深化设计工作年限基本在6-以上，为图纸深化设计旳质量提供了可靠旳人力保证。
根据本工程旳重要性，对本工程旳深化设计人员投入进行如下安排。
学历比例图工作年限比例图职称比例图4.1.3.5 硬件配备（一）电脑硬件配备考虑到诸暨市都市建设投资发展有限公司-剧院A、B区，地下室建设工程（钢构造制作与安装工程）重要限度，我公司配备了1台联想（Lenovo）锋行K330至尊版台式电脑作为本工程深化设计服务器，40台联想（Lenovo）扬天T3900d台式电脑作为本工程深化设计一般PC，为图纸深化设计旳质量提供了可靠旳电脑硬件保证，保证该工程深化设计旳圆满完毕。
钢结构深化设计方案和对策
钢结构深化设计方案和对策1.引言（100字左右）钢结构作为一种重要的结构形式，在现代建筑和桥梁中得到广泛应用。
深化设计方案和对策是优化和改进钢结构设计的重要手段，可以提高结构的强度、稳定性和抗震性能。
本文将探讨钢结构深化设计方案和对策的相关内容，以期为相关领域的设计工作提供一定的参考和指导。
2.钢结构深化设计的目标和原则（200字左右）钢结构深化设计的目标是通过对结构细节的深入研究和精确计算，完成结构的最优化设计，以满足强度、刚度、稳定性、抗震性和经济性等方面的要求。
钢结构深化设计的原则包括：合理选取构件尺寸和截面形状，充分考虑构件接头连接方式，合理布置和设计节点细节，以及综合考虑结构材料的性能和使用要求等。
3.钢结构深化设计的重点和难点（200字左右）钢结构深化设计的重点是对结构细节的深入研究和优化设计，包括构件的连接方式、节点的设计、受力状况分析、材料的选用和性能评估等方面。
钢结构深化设计的难点在于需要综合考虑多种因素，如结构的整体性能、材料的力学性能、施工工艺和成本等，以及需要与相关规范和标准进行协调和符合。
4.钢结构深化设计方案（400字左右）钢结构深化设计方案包括从构件尺寸和截面设计、节点设计、连接方式选择等方面对结构进行详细分析和优化设计。
例如，在构件尺寸和截面设计方面，可以运用最优化设计方法，以最小化结构质量或最大化结构强度为目标，通过计算机模拟和数值分析得到最佳设计方案。
在节点设计方面，可以采用合理的连接方式和加固措施，以提高节点的抗剪承载能力和延性。
在连接方式选择方面，根据结构的力学特性和施工要求，选择合适的焊接、螺栓连接或槽钢连接方式，并进行相应的构造设计和验算。
5.钢结构深化设计的对策（300字左右）钢结构深化设计的对策包括强化结构安全性设计、提高结构的抗震性能、优化材料的选用和使用、合理布置构件和连接方式等方面。
例如，可以采用更高的安全系数和设计标准，以确保结构在极限状态下的安全性能。
1、某项目钢结构深化设计方案

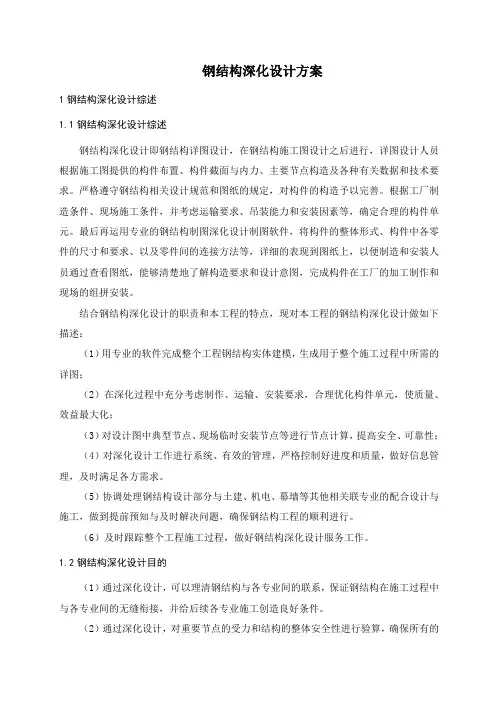

钢结构深化设计方案1钢结构深化设计综述1.1钢结构深化设计综述钢结构深化设计即钢结构详图设计，在钢结构施工图设计之后进行，详图设计人员根据施工图提供的构件布置、构件截面与内力、主要节点构造及各种有关数据和技术要求。
严格遵守钢结构相关设计规范和图纸的规定，对构件的构造予以完善。
根据工厂制造条件、现场施工条件，并考虑运输要求、吊装能力和安装因素等，确定合理的构件单元。
最后再运用专业的钢结构制图深化设计制图软件，将构件的整体形式、构件中各零件的尺寸和要求、以及零件间的连接方法等，详细的表现到图纸上，以便制造和安装人员通过查看图纸，能够清楚地了解构造要求和设计意图，完成构件在工厂的加工制作和现场的组拼安装。
结合钢结构深化设计的职责和本工程的特点，现对本工程的钢结构深化设计做如下描述：（1）用专业的软件完成整个工程钢结构实体建模，生成用于整个施工过程中所需的详图；（2）在深化过程中充分考虑制作、运输、安装要求，合理优化构件单元，使质量、效益最大化；（3）对设计图中典型节点、现场临时安装节点等进行节点计算，提高安全、可靠性；（4）对深化设计工作进行系统、有效的管理，严格控制好进度和质量，做好信息管理，及时满足各方需求。
（5）协调处理钢结构设计部分与土建、机电、幕墙等其他相关联专业的配合设计与施工，做到提前预知与及时解决问题，确保钢结构工程的顺利进行。
（6）及时跟踪整个工程施工过程，做好钢结构深化设计服务工作。
1.2钢结构深化设计目的（1）通过深化设计，可以理清钢结构与各专业间的联系，保证钢结构在施工过程中与各专业间的无缝衔接，并给后续各专业施工创造良好条件。
（2）通过深化设计，对重要节点的受力和结构的整体安全性进行验算，确保所有的杆件和节点满足设计要求，确保结构使用安全。
（3）通过深化设计，对杆件和节点进行构造的施工优化，使杆件和节点在实际的加工制作和安装过程中能够变得更加合理，提高加工效率和加工安装精度。
钢结构深化设计方案
第一章钢结构深化设计方案本工程钢构件主要类型包括：钢管桩、热轧H型梁等，材质为Q235和Q345B。
第一节深化设计目的及要点1、深化设计目的深化设计是钢结构建筑设计与施工中必不可少的一个重要环节。
深化设计的质量，直接影响着钢结构的制作和安装质量。
深化设计要详细到每一个零部件和节点，为钢结构的制作和安装提供支持性文件。
设计的主要内容包括钢结构包括安装布置图设计、详图深化设计、放样和胎架设计，其目的主要表达以下方面：⑴通过深化设计，对杆件和节点进行构造的施工优化，使杆件和节点在实际的加工制作和安装过程中能够变得更加合理，提高加工效率和加工安装精度。
⑵通过深化设计，将原设计的施工图纸转化为工厂标准的加工图纸，使杆件和节点进行归类编号，加工形成流水加工，大大提高加工进度。
⑶通过深化设计，对构件在制作、运输和安装过程中所需的构造措施节点的受力进行验算，确保节点满足设计要求，保构件在制作、运输和安装过程中的安全，并绘制安装节点图。
总而言之，深化设计是为钢结构制作和安装提供必要的、详尽的、便于进行施工操作的技术文件。
通过深化设计，使复杂分散的节点细化成为有规律的、一目了然的施工详图。
2、深化设计要点(1)满足结构设计要求，表达结构设计意图钢结构深化设计应以结构设计图纸为依据，并针对钢结构工程的特点（工程采用的钢材材质、连接件和焊材要求、摩擦面抗滑移系数和焊缝等级以及油漆涂装和防火要求）进行更为详尽的阐述与说明。
对结构图中简化表述的各类钢构件精确的进行空间定位以及尺寸计算，各类构件尺寸造型以及连接形式必须以符合设计图纸的要求为基本原那么。
当出现无法满足结构图纸设计要求的情况时，应及时与设计方沟通，以便进行调整或优化。
最终出具的深化设计图纸必须由设计单位确认后方可实施制作与安装施工。
（2）符合工艺要求，简化施工流程钢结构深化设计的合理与否都将经历由制作到现场安装施工的各个环节的检验，不能满足施工工艺的深化设计都是失败的。
钢结构深化设计方案
华润置地·万象城工程钢构造深化设计方案审批:中建钢构有限企业华润置地·万象城工程项目部二○一○年三月十一日钢构造深化设计方案一、工程概况本工程位于成都市成华区, 西靠二环路, 北临双庆路, 南临双桂路, 东临二十四城居住区, 为一栋地下三层, 地上38层以办公为主旳综合性超高层建筑。
其中地下室负二、负三层为车库, 局部兼作战时人防地下室, 负一层及地上裙房部分为商业用, 主楼裙房以上部分为办公用。
地上部分主楼和商业裙房用防震缝隔开, 地下部分连为一体。
本工程地上部分从左到右分为五个构造单元, 从左到右依次为一~五构造单元(构造单元示意如下图), 各单元建筑物高度依次为33.3m(一构造单元)、23.3m(三构造单元)、29.1m(四构造单元)、33.3m(五构造单元), 层高以6.0m、5.7m、5.4m为主, 柱网以9.0m×9.0m、9.0m×11.0m、12.7m×12.7m为主。
地下室从上到下各层层高依次为6.50m、4.20m、3.40m, 其中负一层局部设置自行车车库夹层。
第二构造单元(主楼)建筑物高度为174.10m, 层高以 4.2m、4.8m为主, 开间9.0m, 进深9.6 m、10.5m、9.9m。
本工程主楼采用全现浇钢筋混凝土框架-关键筒构造体系,裙房及地下室采用全现浇钢筋混凝土框架构造体系;主楼框架柱在下部采用型钢混凝土柱,在上部采用一般混凝土柱,主楼关键筒边缘构件在下部配置构造型钢;裙房少部分框架梁、柱采用型钢混凝土梁、柱,裙房大跨梁部分采用预应力混凝土梁。
主楼、裙楼设计分区图二、深化设计1.深化设计根据:本工程深化设计部分将根据业主提供旳招标文献、答疑补充文献、技术规定及设计蓝图为根据, 结合工厂制作条件、运送条件, 考虑现场拼装、安装方案、设计分区及土建条件进行钢构造部分旳图纸深化。
深化设计图是作为指导本工程工厂加工制作和现场拼装、安装旳施工详图。
钢筋混凝土结构深化设计方案和对策
钢筋混凝土结构深化设计方案和对策
引言
钢筋混凝土结构在建筑领域中具有重要的作用。
为了确保建筑的安全和稳定性，深化设计方案和对策是必不可少的。
本文将介绍钢筋混凝土结构深化设计方案和对策的一些建议。
深化设计方案
1. 结构参数优化
- 根据具体的工程要求和承载能力要求，优化钢筋混凝土结构的截面尺寸和布置方式，以提高整体结构的强度和稳定性。
2. 施工工艺优化
- 优化施工工艺，确保每个施工环节的适时协调，减少施工过程中的误差和缺陷。
3. 材料选择和管理
- 选择高质量的建筑材料，并进行有效的管理和使用，以确保结构的耐久性和安全性。
对策
1. 结构监测与维护
- 建立完善的结构监测体系，及时发现和修复可能存在的结构问题，保障结构的安全使用。
2. 技术培训和人员素质提升
- 对工程师和施工人员进行定期的技术培训，提升其专业素质和工作能力，以保证结构深化设计方案的正确实施。
3. 安全意识加强
- 加强工作现场的安全管理，提高施工人员的安全意识，减少事故的发生，保护人员和结构的安全。
结论
钢筋混凝土结构深化设计方案和对策是确保建筑安全和稳定性的重要步骤。
通过优化设计方案和采取相应的对策，可以提高结构的性能和使用寿命，为建筑项目的顺利实施和安全运行提供保障。
装配式钢结构建筑的深化设计
装配式钢结构建筑的深化设计装配式钢结构建筑是一种新型的建筑结构体系，它具有施工速度快、质量稳定、环保节能等优势，日益受到建筑行业的青睐。
深化设计是装配式钢结构建筑设计的重要环节，它包括结构设计、建筑设计、材料选取等内容。
本文将从深化设计的角度出发，探讨装配式钢结构建筑的深化设计方法和关键技术。
一、结构设计装配式钢结构建筑的结构设计是深化设计的核心内容之一。
在进行结构设计时，需要考虑到建筑的荷载、可行性、安全性、施工性等多个方面。
设计师需要根据建筑的用途和功能来确定结构类型，比如是居住建筑、商业建筑还是工业建筑，这将直接影响到结构的布局和构造。
需要根据建筑的荷载情况来确定结构的尺寸和材料的选择，以确保建筑结构在使用过程中的安全可靠。
要考虑到施工的便捷性和效率，结构设计需要符合装配式建筑的特点，尽可能减少现场施工的工序和时间。
在实际的装配式钢结构建筑设计中，通常会采用BIM（Building Information Modeling）技术，通过三维数字模型来进行结构设计和分析。
BIM技术可以帮助设计师更好地理解建筑结构的整体构造，优化结构设计方案，提高结构的安全性和经济性。
二、建筑设计装配式钢结构建筑的建筑设计也是深化设计的重要内容之一。
建筑设计需要考虑到建筑的外观、内部空间布局、功能布置等方面。
为了使建筑更加符合使用者的需求，建筑设计需要充分考虑到建筑的适用性、舒适性和美观性。
在装配式建筑中，设计师可以选择不同的外墙材料、色彩和质地，来实现建筑外观的多样化和个性化。
建筑设计需要充分考虑到内部空间的布局和功能分区，以实现建筑内部空间的高效利用。
建筑设计也需要充分考虑到建筑的节能和环保性能，如采用清洁能源、隔热材料等措施，以降低建筑的能耗和环境污染。
在进行装配式钢结构建筑的建筑设计时，需要充分发挥BIM技术的优势，通过数字化的建筑模型来模拟和仿真建筑的外观和内部空间，以实现设计效果的直观展示和优化设计。
大型钢结构厂房项目深化设计及设计协调管理方案12
大型钢结构厂房项目深化设计及设计协调管理方案我单位将以这一标准，积极组织深化设计人员进行各专业的深化设计工作和深化设计管理工作。
除了完成自行承包范围内的深化设计工作外，还要对指定分包的深化设计起协调管理作用，确保实现各专业间的协调统一，确保各种设备及管线的布局合理，最终实现使用功能与质量观感满足业主要求。
1.深化设计原则深化设计是指按照设计师的设计图纸提出的做法要求，由承包单位进行的具体细部设计，它是将施工各阶段的各节点细部做法进行认真的研究、选择最佳设计方案，并以设计图纸形式，经设计院、业主审核批准后，作为正式施工用图纸。
深化设计原则有：（1）满足设计师的要求，充分体现设计意图深化设计是照设计师的要求去分析、提炼设计意图，细化到各不同专业间，进行各专业单独与联合设计，保持设计风格一致。
（2）满足建筑功能要求及专业性的要求各专业根据专业性质不同进行深化设计，最终的目标就是实现建筑使用功能，使其达到最完美表现。
（3）满足规范及节能环保要求深化设计首先必须满足国家、政府及行业相关规范的要求，深化设计材料必须满足环保节能的要求。
3.深化设计人员组织机构4.深化设计与设计的配合管理4.2深化设计图管理的流程深化设计流程图4.3深化设计图纸会审与设计的配合管理5.土建工程的深化设计土建部分的深化设计主要是在结构和建筑施工中，分阶段对设计不明确的细部节点，细部做法进行进一步明确和细化，以便更好的指导现场施工。
5.1深化设计流程5.2深化设计内容序号部位内容描述1 地下结构重点针对地下室底板进行防水细部节点图绘制、高大脚手架、模板及支撑细部节点图、施工缝位置及细部节点图等深化设计工作。
在结构施工阶段要对需要结构自防水和刚性防水的部位进行深化设计，对混凝土的配合比、抗渗剂的品牌、级别、数量进行计算和选择，对混凝土搅拌站的工作给予指导和配合。
2 地上结构做好现浇梁、柱、楼板之间的节点深化设计；劲性柱节点深化设计和支撑柱间钢结构预埋及屋面钢结构预埋的深化设计；高支模深化设计及编制专项施工方案；井字梁设计交底组织图纸会审绘制初步深化图总包内部审核报管理公司、监理设计院未通过报设计批准审核二次结构的深化设计应在砌体插入前完成，确定砌体施工工艺、流程、标高、墨线、门窗洞口定位、与结构的连接等。
钢结构深化设计方案
钢结构深化设计1深化设计准备（1）深化设计软件的选定目前国内三维建模常用的软件主要有两个，分别为AUTOCAD 和XSTEEL，这两种软件均能进行三维建模，各自有各自的特点，其中AUTOCAD主要是平面绘图功能强大，而XSTEEL在赋予构件截面特性、实现单线实体化方面具有很大的优势，不但速度快，而且可以对其截面特性进行详细直观的描述，XSTEEL主要适用于规则的多、高层结构，其对曲线形构件的建模是通过短折线来近似模拟，而其节点类型也均针对多、高层结构节点设置的。
因此经过对比后，决定采用XSTEEL进行本工程的三维建模工作。
（2）三维模型的建立根据原设计提供的轴线、各层的平面布置图、立面图和相关的剖面图将结构的框架利用XSTEEL软件建立。
根据原设计提供的节点图和钢结构高层节点设计图集将各部位相连接的节点在软件中形成标准节点。
逐个根据软件中的节点进行节点配置。
根据设计节点形式形成便于安装和制作的节点。
（3）深化设计与制作加工工艺及安装方案的配合在深化设计过程中将结合制作工艺要求，确定深化设计图纸的表达方法，设置接头位置及绘制杆件详图。
对制作分段的划分将根据安装分段的划分及结构要求进行。
绘制现场安装分段的拼接接头形式2深化设计要求1.深化设计部门必须有应具有相应的资质。
2.本工程图纸为施工图，制作施工前必须进行详图深化设计及工艺加工设计，方能进行批量加工，详图深化设计根据原设计图所提供的节点进行，并将图纸递交设计确认后方能进行施工。
3.详图设计必须给出完整的明确的加工尺寸和数据以及各种制作和焊缝符号。
节点图内容应包括各个节点的连接类型，连接件的尺寸，高强度螺栓的直径和数量，焊缝的形式和尺寸等一系列施工详图设计所必须具备的信息和数据。
4.深化设计包括本工程深化设计范围主要包括以下内容:（1）钢结构与土建混凝土相搭接的所有埋件的深化设计；（2）钢柱、钢梁、短柱、支撑、楼梯等钢结构深化设计；（3）节点的深化设计5.根据施工详图编制工艺流程图，设计工装、夹具、胎架等有关技术文件。
钢结构深化设计方案
第一章钢结构深化设计方案本工程钢构件主要类型包括：钢管桩、热轧H型梁等，材质为Q235和Q345B。
第一节深化设计目的及要点1、深化设计目的深化设计是钢结构建筑设计与施工中必不可少的一个重要环节。
深化设计的质量，直接影响着钢结构的制作和安装质量。
深化设计要详细到每一个零部件和节点，为钢结构的制作和安装提供支持性文件。
设计的主要内容包括钢结构包括安装布置图设计、详图深化设计、放样和胎架设计，其目的主要体现以下方面：(1) 通过深化设计，对杆件和节点进行构造的施工优化，使杆件和节点在实际的加工制作和安装过程中能够变得更加合理，提高加工效率和加工安装精度。
(2) 通过深化设计，将原设计的施工图纸转化为工厂标准的加工图纸，使杆件和节点进行归类编号，加工形成流水加工，大大提高加工进度。
(3) 通过深化设计，对构件在制作、运输和安装过程中所需的构造措施节点的受力进行验算，确保节点满足设计要求，保构件在制作、运输和安装过程中的安全，并绘制安装节点图。
总而言之，深化设计是为钢结构制作和安装提供必要的、详尽的、便于进行施工操作的技术文件。
通过深化设计，使复杂分散的节点细化成为有规律的、一目了然的施工详图。
2、深化设计要点（1）满足结构设计要求，体现结构设计意图钢结构深化设计应以结构设计图纸为依据，并针对钢结构工程的特点（工程采用的钢材材质、连接件和焊材要求、摩擦面抗滑移系数和焊缝等级以及油漆涂装和防火要求）进行更为详尽的阐述与说明。
对结构图中简化表述的各类钢构件精确的进行空间定位以及尺寸计算，各类构件尺寸造型以及连接形式必须以符合设计图纸的要求为基本原则。
当出现无法满足结构图纸设计要求的情况时，应及时与设计方沟通，以便进行调整或优化。
最终出具的深化设计图纸必须由设计单位确认后方可实施制作与安装施工。
（2）符合工艺要求，简化施工流程钢结构深化设计的合理与否都将经历由制作到现场安装施工的各个环节的检验，不能满足施工工艺的深化设计都是失败的。
钢结构工程深化设计管理
钢结构工程深化设计管理1.深化设计的总体思路1.1深化设计目的表深化设计目的1.2深化设计总体思路钢结构深化设计不是简单的细部设计，而是在设计图纸基础上的二次设计。
国内建筑设计院的钢结构设计一般仅对结构受力提出了一些基本的要求，较少考虑钢结构体系变形的特殊性，相对于混凝土结构而言，绝大多数钢结构均为稳定控制，而目前国内外商业程序均没有自动校核压杆稳定的模块，一般设计单位仅验算代表性的杆件，极易留下隐患；钢结构与混凝土结构相比，最大的不同在于钢结构节点形式的合理及可靠是保证结构体系安全的关键，一般而言，混凝土结构节点可以做到完全刚接，故计算假定与实际结构基本吻合，而钢结构则不同，绝大多数节点既非绝对刚接，亦非绝对铰接，根据节点形式及构造的不同，节点刚度是一个变量，但通常均将节点设定为刚接或铰接，造成理论计算与实际结构不符。
还有，钢结构节点造型日趋复杂，很难按常规的梁、杆或板单元进行计算，必须采用有限元方法才能找出内力分布规律，避免应力集中，保证结构安全。
从上世纪九十年代初开始，随着计算机技术的日益发展，建筑设计行业开始兴起一种新兴的仿真设计方法——计算机虚拟建模技术。
即在电脑上按建筑物的真实尺度实体建模，将建筑物按真实比例显示在屏幕上，这种技术的优点是可以让设计者、建造者及业主看到建筑整体、各个分部、各种构件的相互关系、空间体量、节点连接及支座条件，完全摒弃了传统的三视图设计原理。
随着我国钢结构的迅速发展，钢结构深化设计作为一个新兴行业也得到了发展壮大，深化设计水平逐年提高，基于数字化虚拟建模技术明显的优势，拟在本项目采用这一数字化虚拟建造技术，对所有钢结构工程进行1：1实体建模，并将每一根构件、每一个节点、每一块零件板从空间模型中调出来，根据加工制作及安装需要进行剖切、投影，生成深化设计详图，因此图纸上的所有尺寸，包括杆件长度、断面尺寸、螺栓孔间距等，在理论上是没有误差的。
高精度、高质量的设计，辅之以数控加工设备，使钢构件制作精度达到理想状态，从源头上保证钢结构安装精度及质量。
钢结构深化设计与加工方案
钢结构深化设计与加工方案一、概述随着现代建筑、桥梁、机械制造等领域对结构强度、刚度、稳定性等性能要求的不断提高，钢结构的应用越来越广泛。
在钢结构设计与加工过程中，深化设计和加工方案的制定非常重要，它们直接关系到结构的性能和质量。
本文将从以下几个方面探讨钢结构深化设计与加工方案的制定。
二、设计方案的深化1.结构设计的深化深化设计主要是指在初步设计的基础上，对结构进行更加详细和全面的设计。
包括结构尺寸的精确计算、结构组件的布置和连接方式的确定、结构材料的选取以及结构连接节点的设计等。
钢结构的深化设计应该确保结构的强度、刚度和稳定性等性能满足设计要求，并考虑到施工和使用的方便性。
2.材料选择的深化在深化设计过程中，应根据结构的具体要求和使用环境等，进一步确定钢材的型号和规格。
同时，还应充分考虑市场供应情况、成本因素和环境影响等因素，选择合适的钢材类型。
3.连接节点的设计钢结构的连接节点是结构的薄弱环节，对结构的性能和质量有着重要影响。
在深化设计中，需要设计合理的连接节点，确保连接的刚度、强度和稳定性。
同时，还要根据实际情况选择合适的连接方式，如焊接、螺栓连接或者混合连接等。
三、加工方案的制定1.材料采购与质检在制定加工方案之前，需要进行材料采购和质检。
首先，要根据深化设计结果确定材料的型号和规格，并与供应商进行协商，确保材料的质量和交货期。
在材料到货后，还需要进行质检，确保材料的合格性。
2.结构加工与成型结构加工与成型是将设计方案转化为实际零件的过程。
在加工过程中，需要确定加工工艺和设备，保证加工精度和质量。
同时，还需要制定加工计划，合理安排加工顺序和加工时间。
3.焊接与热处理钢结构的焊接和热处理是保证结构强度和质量的重要环节。
在焊接过程中，需要选择合适的焊接工艺和焊接材料，确保焊缝的质量和强度。
在热处理过程中，要根据结构的要求进行热处理，提高材料的强度和硬度。
4.表面处理与防护钢结构的表面处理和防护是保证结构使用寿命的关键。
建筑工程钢结构深化方案
XXXXXXXX建筑工程项目钢结构深化设计方案编制人：XXXXXXXXXXXXXXXX 审核人：XXXXXXXXXXXXXXXX 审批人：XXXXXXXXXXXXXXXX 编制时间：XXXX年XX月XX日一、深化设计范围及作用钢结构深化设计的主要职责是根据施工图提供的构件布置、构件截面、主要节点构造及各种有关数据和技术要求，严格遵守钢结构相关设计规范和图纸的规定，对构件的构造予以完善。
根据工厂制造条件、现场施工条件，并考虑运输要求、吊装能力和安装因素等，确定合理的构件单元。
最后再运用钢结构深化设计制图软件，将构件的整体形式、构件中各零件的尺寸和要求以及零件间的连接方法等，详细地表现到图纸上，以便制造和安装人员通过查看图纸，能够清楚地了解构造要求和设计意图，保证构件在工厂的加工制作和现场的组拼安装。
深化设计必须满足制作工艺、运输、现场安装等要求，还涉及与土建、机电、幕墙等专业的交叉配合在各工序与各专业之间起到重要的纽带作用。
二、深化设计任务（1）对工程钢结构进行深化设计，包括完成深化设计模型、深化设计图、各种报表，按时有效地提供图纸等相关资料；（2）在设计过程中结合制作、运输、安装、其它相关专业等综合因素，对构件进行分段分节，配合加工、运输、安装等各工序的正常工作；（3）结构设计无节点设计的，要做节点设计与计算，报结构设计单位审批；（4）对工厂、运输及现场临时措施与节点进行设计；（5）对深化设计工作进行系统、有效地管理：包括进度和质量控制，满足材料采购、加工安装需要，以及审查校核深化设计图是否符合原设计的节点构造要求；（6）协调处理土建、幕墙、机电等专业与钢结构之间的联系问题，确保钢结构工程的顺利进行。
配合现场进行深化设计服务工作。
三、钢结构深化设计程序和工作方案3.1、深化设计组织机构3.2、各方职责3.3、深化设计流程（1）深化设计准备阶段（2）深化图的设计阶段（3）深化图发放深化图经原设计院批准后方可按规定下发。
浅谈钢结构深化设计及方案优化
浅谈钢结构深化设计及方案优化钢结构是一种常见的建筑结构形式，具有优秀的性能和广泛的应用。
随着建筑设计和施工技术的不断发展，钢结构深化设计及方案优化成为了一个重要的问题。
本文将就钢结构深化设计及方案优化进行讨论。
钢结构深化设计是指在初步设计的基础上，对结构进行更进一步的细化和完善。
它主要包括以下几个方面的内容：首先，是结构模型的细化。
在初步设计中，往往根据建筑的功能和荷载情况，对结构模型进行初步的划分。
而在深化设计中，需要对结构进行更细致的划分和建模，以满足设计要求和工程实际。
其次，是结构计算的深化。
在初步设计中，我们通常只进行一些简单的计算和验算。
而在深化设计中，需要进行更为详细和全面的计算，包括静力和动力计算、稳定性分析、疲劳和振动分析等，以保证结构的安全性和可靠性。
再次，是结构细部构造的设计。
在初步设计中，我们往往只考虑了结构整体的布置和功能，而在深化设计中，需要对结构的各个细部构造进行更加细致和精确的设计，以满足结构的工作要求和施工要求。
最后，是结构材料和施工工艺的选择。
在初步设计中，我们往往只考虑了结构的荷载和功能，而在深化设计中，需要考虑更多的因素，包括材料的选用、施工的工艺和方法等，以达到结构的经济性和可施工性。
钢结构方案优化是指对初步设计方案进行评估和优化，以得到更优的结构方案。
它主要包括以下几个方面的内容：首先，是方案的经济性评估。
在方案优化中，我们需要对不同方案的成本进行比较和评估，以选择最经济的方案。
这包括材料成本、施工成本和维护成本等。
其次，是方案的可行性评估。
在方案优化中，我们需要对不同方案的施工方法和工艺进行评估，以选择最可行的方案。
这包括施工的技术要求、施工时间和施工条件等。
再次，是方案的安全性评估。
在方案优化中，我们需要对不同方案的结构安全性进行评估，以选择最安全的方案。
这包括结构的承载能力、抗震能力和疲劳能力等。
最后，是方案的环境友好性评估。
在方案优化中，我们需要对不同方案的环境影响进行评估，以选择最环保的方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构深化设计方案1.1.1 钢结构深化设计深化设计概况及总体思路本工程深化设计部分将根据业主提供的招标文件、答疑补充文件、技术要求及图纸为依据，结合制作单位工厂制作条件、运输条件，考虑现场拼装、安装方案及土建条件，同时针对本工程所作的计算、分析结果基础上进行编制，本工程深化设计作为指导本工程的工厂加工制作和现场拼装、安装的施工详图。
深化设计概况本工程结构体可能系为钢结构和钢筋混凝土的复合结构体系。
钢结构部分主要为H型钢梁、型钢柱、钢梁间隅撑、柱间钢支撑、钢桁架、钢网架和压型钢板等。
钢柱主要截面形式为工字型、圆型和十字型。
钢结构耐火极限为1~3小时。
深化设计总体思路深化设计遵循的原则我公司将以原施工设计图纸和技术要求为依据，负责完成钢结构的深化设计，并完成钢结构加工详图的编制。
我公司将根据设计文件、钢结构加工详图、吊装施工要求，并结合制作厂的条件，编制制作工艺书包括：制作工艺流程图、每个零部件的加工工艺及涂装方案。
加工详图及制作工艺书在开工前经详图设计单位设计人、复核人及审核人签名盖章，报原设计单位审核同意，招标人盖章确认后才开始正式实施。
原设计单位仅就深化设计未改变原设计意图和设计原则进行确认，投标单位对深化设计的构件尺寸和现场安装定位等设计结果负责。
深化设计流程深化设计软件结合我们以往的深化工程设计经验，对于本次钢结构项目的深化设计，主要采用芬兰Tekla公司的软件Xsteel10.1进行各楼层钢结构的详图设计；采用CAD 绘图软件进行主桁架及典型节点的详图设计。
（1）Xsteel深化设计软件我公司为泰科拉软件公司的授权使用商，软件具体功能如下：Xsteel10.1程序设有适合欧美标准和中国标准的钢结构设计环境，所有的型材规格、节点形式都是按钢结构设计规范要求来设置，所以建模时选用的构件及截面规格严格按照原结构设计文件的要求，对于非标准的节点，也可以按要求进行自定义节点的设计。
整个节点的“加装”是全参数化。
该程序可以设定多用户环境，整个建模工作可以通过局域网由多人分区分楼层进行，将其中的一台电脑用户设定为主服务器。
由于整个深化设计使用程序来完成，钢结构模型经过多次校对审核，若不考虑工厂加工的误差，按深化图加工制作的所有构件至现场是能够准确无误的安装就位。
对施工过程中的修改或调整，依然是根据修改或变更的内容先修改好整体模型，然后再次运行“重新编号”，程序会以原来的编号继续顺延下去，并将与之相关联的梁柱的修改以“更新标记”的形式出现，使修改内容一目了然，整个深化图始终保持最终最新的版本。
（2）CAD深化设计软件AutoCAD是现在较为流行、使用很广的计算机辅助设计和图形处理软件。
在CAD绘图软件的平台上，我司根据多年从事本行业设计、施工经验自行开发了一系列详图设计辅助软件，能够自动拉伸各种截面进行结构的整体建模；对于构件设计能够自动标注尺寸、出具详细的材料表格；对于节点设计能够自动标注焊接形式、螺栓连接形式、统计出各零件尺寸及重量等。
深化设计步骤深化设计图纸的设计思路：建立结构整体模型→现场拼装分段（运输分段）→加工制作分段→分解为构件与节点→结合工艺、材料、焊缝、结构设计说明等→深化设计详图。
具体步骤如下：（1）初步整体建模：按图纸要求在模型中建立统一的轴网；根据构件规格在软件中建立规格库；定义构件前缀号（如一层主钢梁定义为：1－GL*，一节柱定义为：1－GZ*），以便软件在自动编号时能合理的区分各构件，使工厂加工和现场安装更合理方便，更省时省工；校核轴网、钢柱及钢梁间的相互位置关系。
（2）精确建模：根据施工图、构件运输条件、现场安装条件及工艺等方面对各构件进行合理分段、对节点进行人工装配。
（3）模型校核：由专人对模型的准确性、节点的合理性及加工工艺等各方面进行校核；运用软件中的校核功能对整体模型进行校核，防止各钢构件间相碰。
（4）构件编号：模型校核后，运用软件中的编号功能对模型中的构件进行编号，软件将根据预先设置的构件名称进行编号归并，把同一种规格的构件编号统一编为同一类，把相同的构件合并编同一编号，编号的归类和合并更有利于工厂对构件的批量加工，从而减少工厂的加工时间。
（5）构件出图：应用软件的出图功能，对建好的模型中的构件、节点自动生成初步的深化图纸（构件的组装图及板件的下料图）；然后对图纸在尺寸标注、焊缝标注、构件方向定位及图纸排版等方面进行修改调整，力求深化图纸准确、简洁、清楚及美观。
（6）校对及审核：深化图纸调好后，应由专人对图纸进行校核及审核，确保深化图合理、准确。
深化设计内容深化设计内容包括制作深化设计、安装深化设计，制作深化设计主要由加工制作厂完成，包括：详图设计、加工及焊接工艺设计、质量标准和验收标准设计。
主要以深化设计详图为主，其他的内容将溶入深化设计详图中，以图纸和说明的形式体现。
深化设计图纸包括两部分：（1）根据设计图对钢结构的构造、节点构造、特殊的构件（如铸钢、球形支座）进行完善。
（2）钢结构施工详图设计。
结构完善部分：（1）国外标准与中国标准的转化；（2）大型复杂节点（带状桁架节点、外伸桁架节点）设计与工艺相协调要求的完善；（3）连接节点螺栓数量、排布，连接板、节点板尺寸规格的完善；（4）构件、节点组装焊缝类型、等级要求的完善；（5）考虑施工变形及结构受力变形，对结构的预变形处理。
施工详图的内容深化设计总说明：按照原设计图纸的要求进行，包括工程概况；规范、标准、规程和特殊的规定；主材、辅材等的型号、规格及建议；焊接坡口形式、焊接工艺、焊缝质量等级及检测要求；构件的几何尺寸及允许偏差；防腐、防火方案；施工技术要求等。
整体轴侧图：反映工程整体三维关系、主要控制坐标等宏观信息。
预埋结构定位及详图：构件的平面布置和立面图：注名构件的位置和编号，构件的清单和图例。
构件图：主要用于工厂装配和现场组装，需要标明：（1）构件的编号、构件的几何尺寸和截面形式、定位尺寸。
（2）确定分段点、节点位置和几何尺寸，连接件形式和位置。
（3）焊缝形式、坡口等焊接信息，螺栓数量、连接形式等信息。
（4）构件的长度、重量、材料等信息。
零件图：主要用于材料采购、工厂排料和下料切割（1）所有组件的编号，几何尺寸。
（2）开孔、斜角、坡口等详细尺寸。
（3）材料的材质、规格、数量、重量等材料表。
制作工艺、焊接工艺设计制作工艺设计包括：原材料检验工艺设计、下料工艺设计、装配方案设计、装配胎具设计、焊接工艺设计、涂装工艺设计。
拼装、安装深化设计施工方法的选择和经济性比较、施工过程的仿真分析、施工支撑体系等措施的设计与计算分析，现场焊接工艺的设计等。
构件分段深化设计中对构件进行分段需要综合考虑加工制作、运输分段，安装方案，节点划分，制作工艺，焊接收缩及变形，结构预起拱等因素。
加工制作分段（运输分段）的拆分原则：构件分段设计应该是在充分考虑并结合了原材料规格、运输的各种限制以及最终确定的安装方案的基础上进行。
1.1.2 深化设计进度计划图纸深化设计进度计划安排我公司将根据招标文件要求，结合本工程深化设计特点，于确定中标次日为深化设计开始时间，地下室可能存在钢结构的深化图纸将在15天内全部完成。
地上部分按照楼层为三个阶段出图，第一阶段为首层钢结构～17层，深化设计时间为一个月；第二阶段为18层～27层，深化设计时间为一个月；第三阶段为28层～顶层（56层），深化设计时间为一个月，总时间105天。
考虑深化设计图纸量很大，且前期进度可能较紧张，为满足加工制作进度，把地上第一阶段深化设计分两批提交原设计单位确认，其他均按进度计划分阶段完成深化设计图纸提交原设计单位确认。
图纸深化设计进度保证措施在确认中标后，根据工程总进度和资源情况排出“深化设计进度计划”，明确本工程各结构设计进度节点，确保满足本工程总体制作进度。
在提交总体设计资料前，组建专项设计组，派专业设计人员到设计院提前熟悉设计内容，领会设计意图，以确保转化设计按照总体设计进行。
设计转化工作，在完成每分项设计后，即刻向设计院上报并申请深化设计图纸的审批，对审批后需要修改的部分，及时进行修改，直到审批合格。
实行“设计倒计时”制度，使每个人明确自己分项设计进度对于总体设计进度的重要性，目标明确，确保节点。
1.1.3 深化设计质量保证措施组织机构为了做好本工程钢结构深化设计工作，结合我公司丰富的钢结构工程制作施工经验，确保迅捷高效地完成各项设计深化任务，专门成立深化设计项目组。
深化设计组织机构图审核制度我公司将为本工程的深化设计组织强大的队伍，为图纸深化设计的质量提供了人力方面的保证。
除了个人能力，对深化设计来说严格合理的工作流程、体制和控制程序是保证深化设计质量的关键因素。
我公司根据中国钢结构行业的具体情况，制定了符合建设部颁布的各项制图标准和设计规范的本公司的深化设计标准，建立起了完善的三级审核制度。
（1）自检过程：深化设计人员将完成的图纸有针对性地进行检查，并对结果予以记录，以便校核人员参考。
（2）校核过程：校核人员的检查内容和方法同自检时基本相同，检查完成后将二次审图单交深化设计人员进行修改并打印底图，必要时要向具体的深化设计人员将错误处逐条指出，但对以下内容要进行进一步审核：深化设计制图是否遵照公司的深化设计有关标准；对特殊的构造处理审图；结构体系中各构件间的总体尺寸是否冲突。
（3）审核过程：以深化设计图的底图和二次审图单为依据，对图纸的加工适用性和图纸的表达方法进行重点审核。
对于不妥处，根据情况决定重复从审图人员开始或深化设计人员开始的上述工作。
当深化设计出现质量问题，在生产放样阶段被发现时，及时通知设计院。
