独立基础计算
独立基础设计计算-带公式
独⽴基础设计计算-带公式1 柱下扩展基础1．1 基础编号: #8-31．2 地基承载⼒特征值 1．2．1 计算公式：《建筑地基基础设计规范》（GB 50007－2002） fa ＝ fak + ηb * γ * (b - 3) + ηd * γm * (d - 0.5) （式 5.2.4）式中：fak ＝270.00kPaηb ＝0.00ηd ＝ 4.40基底以下γ＝10.00kN/m基底以上γm ＝17.50kN/mb = 1.80md = 1.70m当 b ＝ 1.500m ＜ 3m 时，按 b ＝ 3m 1．2．2 代⼊（式 5.2.4）有：修正后的地基承载⼒特征值 :fa ＝ 362.40kPa1．2．3天然地基基础抗震验算时，地基⼟抗震承载⼒按《建筑抗震设计规范》（GB 50011－2001）（式 4.2.3）调整： 地基⼟抗震承载⼒提⾼系数ξa = 1.30faE ＝ξa * fa ＝471.12kPa 1．3 基本资料 1．3．1柱⼦⾼度（X ⽅向）hc ＝500.00mm 柱⼦宽度（Y ⽅向）bc ＝500.00mm 1．3．2 柱下扩展基础计算(绿⾊为需输⼊数据，红⾊为计算结果)估算需要基础底⾯积A0=Nk/(fa-γm*ds)= 3.04m1．3．3基础底⾯宽度（X⽅向）b ＝1800.00mm底⾯长度（Y⽅向）L=2400.00mm基础根部⾼度 H ＝1000.00mm1．3．3 X 轴⽅向截⾯⾯积 Acb ＝ h1 * b + (b + hc + 100) * (H - h1) / 2 ＝ 0.45m Y 轴⽅向截⾯⾯积 Acl ＝ h1 * l + (l + bc + 100) * (H - h1) / 2 ＝ 0.45m1．3．4 基础宽⾼⽐ 基础柱边宽⾼⽐： (b - hc) / 2 / H ＝0.65≤ 2(L - bc) / 2 / H ＝0.95≤ 21．4 控制内⼒ 1．4．11．5 轴⼼荷载作⽤下 pk ＝ (Fk + Gk) / A （式 5.2.2-1） pk = 269.86kPa≤ faE，满⾜要求，OK!******************************************************************************* 1．6 偏⼼荷载作⽤下 *pkmax ＝ (Fk + Gk) / A + mk / W(⽤于e≤[e])（式 5.2.2-2） * Pkmax= 2/3*(Fk+Gk)/(b*ay)(⽤于e>[e]) （式 5.2.2-4） *pkmin ＝ (Fk + Gk) / A - mk / W （式 5.2.2-3） ******************************************************************************** X⽅向计算偏⼼矩ex ＝ mky / (Fk + Gk) ＝0.063max=b/2-ex=0.837m[ey]=b/6=0.300mex≤ [ex]基础底⾯抵抗矩Wx ＝ L *b *b / 6 ＝ 1.296mpkmaxX ＝326.42kPa ≤ 1.2*faE ,满⾜要求。
独立基础计算书
基础计算书C 轴交3轴DJ P 01计算一、计算修正后的地基承载力特征值选择第一层粉土为持力层，地基承载力特征值fak=120 kPa ，ηd=2.0，rm=17.7kN/m 3,d=1.05m ，初步确定埋深d=1.5m ，室内外高差0.45m 。
根据《建筑地基基础设计规范》(GB 50007-2011) 式5.2.4 计算修正后的抗震地基承载力特征值 = 139(kPa)；二、初步选择基底尺寸A ≧Fk fa −γGA ≧949139−20×1.5=8.7㎡ 取独立基础基础地面a=b=3000mm 。
采用坡型独立基础，初选基础高度600mm ，第一阶h 1=350mm ，第二阶h 2=250mm 。
三、作用在基础顶部荷载标准值结构重要性系数: γo=1.0基础混凝土等级:C30 ft_b=1.43N/mm 2 fc_b=14.3N/mm 2柱混凝土等级: C30 ft_c=1.43N/mm 2 fc_c=14.3N/mm 2钢筋级别: HRB400 fy=360N/mm2 矩形柱宽 bc=500mm 矩形柱高 hc=500mm纵筋合力点至近边距离: as=40mm 最小配筋率: ρmin=0.150% Fgk=949.000kN Fqk=0.000kN Mgxk=14.000kN*m Mqxk=0.000kN*m Mgyk=25.000kN*m Mqyk=0.000kN*m Vgxk=45.000kN Vqxk=0.000kN Vgyk=17.000kN Vqyk=0.000kN永久荷载分项系数rg=1.20 可变荷载分项系数rq=1.40Fk=Fgk+Fqk=949.000+(0.000)=949.000kNMxk=Mgxk+Fgk*(B2-B1)/2+Mqxk+Fqk*(B2-B1)/2=14.000+949.000*(1.500-1.500)/2+(0.000)+0.000*(1.500-1.500)/2=14.000kN*mMyk=Mgyk+Fgk*(A2-A1)/2+Mqyk+Fqk*(A2-A1)/2=25.000+949.000*(1.500-1.500)/2+(0.000)+0.000*(1.500-1.500)/2=25.000kN*mVxk=Vgxk+Vqxk=45.000+(0.000)=45.000kNVyk=Vgyk+Vqyk=17.000+(0.000)=17.000kNF1=rg*Fgk+rq*Fqk=1.20*(949.000)+1.40*(0.000)=1138.800kNMx1=rg*(Mgxk+Fgk*(B2-B1)/2)+rq*(Mqxk+Fqk*(B2-B1)/2)=1.20*(14.000+949.000*(1.500-1.500)/2)+1.40*(0.000+0.000*(1.500-1.500)/2) =16.800kN*mMy1=rg*(Mgyk+Fgk*(A2-A1)/2)+rq*(Mqyk+Fqk*(A2-A1)/2)++=f a f ak b ()-b 3d m ( )-d 0.5=1.20*(25.000+949.000*(1.500-1.500)/2)+1.40*(0.000+0.000*(1.500-1.500)/2) =30.000kN*mVx1=rg*Vgxk+rq*Vqxk=1.20*(45.000)+1.40*(0.000)=54.000kNVy1=rg*Vgyk+rq*Vqyk=1.20*(17.000)+1.40*(0.000)=20.400kNF2=1.35*Fk=1.35*949.000=1281.150kNMx2=1.35*Mxk=1.35*14.000=18.900kN*mMy2=1.35*Myk=1.35*25.000=33.750kN*mVx2=1.35*Vxk=1.35*45.000=60.750kNVy2=1.35*Vyk=1.35*17.000=22.950kNF=max(|F1|,|F2|)=max(|1138.800|,|1281.150|)=1281.150kNMx=max(|Mx1|,|Mx2|)=max(|16.800|,|18.900|)=18.900kN*mMy=max(|My1|,|My2|)=max(|30.000|,|33.750|)=33.750kN*mVx=max(|Vx1|,|Vx2|)=max(|54.000|,|60.750|)=60.750kNVy=max(|Vy1|,|Vy2|)=max(|20.400|,|22.950|)=22.950kN四、计算参数1. 基础总长 Bx=B1+B2=1.500+1.500=3.000m2. 基础总宽 By=A1+A2=1.500+1.500=3.000m3. 基础总高 H=h1+h2=0.350+0.250=0.600m4. 底板配筋计算高度 ho=h1+h2-as=0.350+0.250-0.040=0.560m5. 基础底面积 A=Bx*By=3.000*3.000=9.000m26. Gk=γ*Bx*By*dh=20.000*3.000*3.000*1.000=180.000kNG=1.35*Gk=1.35*180.000=243.000kN五、计算作用在基础底部弯矩值Mdxk=Mxk-Vyk*H=14.000-17.000*0.600=3.800kN*mMdyk=Myk+Vxk*H=25.000+45.000*0.600=52.000kN*mMdx=Mx-Vy*H=18.900-22.950*0.600=5.130kN*mMdy=My+Vx*H=33.750+60.750*0.600=70.200kN*m六、验算地基承载力1. 验算轴心荷载作用下地基承载力pk=(Fk+Gk)/A=(949.000+180.000)/9.000=125.444kPa 【①5.2.1-2】因γo*pk=1.0*125.444=125.444kPa≤fa=139.000kPa轴心荷载作用下地基承载力满足要求2. 验算偏心荷载作用下的地基承载力exk=Mdyk/(Fk+Gk)=52.000/(949.000+180.000)=0.046m因|exk|≤Bx/6=0.500m x方向小偏心,由公式【①5.2.2-2】和【①5.2.2-3】推导Pkmax_x=(Fk+Gk)/A+6*|Mdyk|/(Bx2*By)=(949.000+180.000)/9.000+6*|52.000|/(3.0002*3.000)=137.000kPa Pkmin_x=(Fk+Gk)/A-6*|Mdyk|/(Bx2*By)=(949.000+180.000)/9.000-6*|52.000|/(3.0002*3.000)=113.889kPa eyk=Mdxk/(Fk+Gk)=3.800/(949.000+180.000)=0.003m因|eyk|≤By/6=0.500m y方向小偏心Pkmax_y=(Fk+Gk)/A+6*|Mdxk|/(By2*Bx)=(949.000+180.000)/9.000+6*|3.800|/(3.0002*3.000)=126.289kPaPkmin_y=(Fk+Gk)/A-6*|Mdxk|/(By2*Bx)=(949.000+180.000)/9.000-6*|3.800|/(3.0002*3.000)=124.600kPa3. 确定基础底面反力设计值Pkmax=(Pkmax_x-pk)+(Pkmax_y-pk)+pk=(137.000-125.444)+(126.289-125.444)+125.444=137.844kPa γo*P kmax=1.0*137.844=137.844kPa≤1.2*fa=1.2*139.000=166.800kPa偏心荷载作用下地基承载力满足要求七、基础冲切验算1. 计算基础底面反力设计值1.1 计算x方向基础底面反力设计值ex=Mdy/(F+G)=70.200/(1281.150+243.000)=0.046m因ex≤Bx/6.0=0.500m x方向小偏心Pmax_x=(F+G)/A+6*|Mdy|/(Bx2*By)=(1281.150+243.000)/9.000+6*|70.200|/(3.0002*3.000)=184.950kPa Pmin_x=(F+G)/A-6*|Mdy|/(Bx2*By)=(1281.150+243.000)/9.000-6*|70.200|/(3.0002*3.000)=153.750kPa1.2 计算y方向基础底面反力设计值ey=Mdx/(F+G)=5.130/(1281.150+243.000)=0.003m因ey≤By/6=0.500y方向小偏心Pmax_y=(F+G)/A+6*|Mdx|/(By2*Bx)=(1281.150+243.000)/9.000+6*|5.130|/(3.0002*3.000) =170.490kPa Pmin_y=(F+G)/A-6*|Mdx|/(By2*Bx)=(1281.150+243.000)/9.000-6*|5.130|/(3.0002*3.000)=168.210kPa1.3 因Mdx≠0 Mdy≠0Pmax=Pmax_x+Pmax_y-(F+G)/A=184.950+170.490-(1281.150+243.000)/9.000=186.090kPa1.4 计算地基净反力极值Pjmax=Pmax-G/A=186.090-243.000/9.000=159.090kPaPjmax_x=Pmax_x-G/A=184.950-243.000/9.000=157.950kPaPjmax_y=Pmax_y-G/A=170.490-243.000/9.000=143.490kPa2. 柱对基础的冲切验算2.1 因(H≤800) βhp=1.02.2 x方向柱对基础的冲切验算x冲切面积Alx=max((A1-hc/2-ho)*(bc+2*ho)+(A1-hc/2-ho)2,(A2-hc/2-ho)*(bc+2*ho)+(A2-hc/2-ho )2=max((1.500-0.500/2-0.560)*(0.500+2*0.560)+(1.500-0.500/2-0.560)2,(1.500-0.500 /2-0.560)*(0.500+2*0.560)+(1.500-0.500/2-0.560)2)=max(1.594,1.594)=1.594m2 x冲切截面上的地基净反力设计值Flx=Alx*Pjmax=1.594*159.090=253.574kNγo*Flx=1.0*253.574=253.57kN因γo*Flx≤0.7*βhp*ft_b*bm*ho (6.5.5-1)=0.7*1.000*1.43*1060*560=594.19kNx方向柱对基础的冲切满足规范要求2.3 y方向柱对基础的冲切验算y冲切面积Aly=max((B1-bc/2-ho)*(hc+2*ho)+(B1-bc/2-ho)2,(B2-bc/2-ho)*(hc+2*ho)+(B2-bc/2-ho )2)=max((1.500-0.500/2-0.560)*(0.500+2*0.560)+(1.500-0.500-0.560)2/2,(1.500-0.50 0/2-0.560)*(0.500+2*0.560)+(1.500-0.500-0.560)2/2)=max(1.594,1.594)=1.594m2 y冲切截面上的地基净反力设计值Fly=Aly*Pjmax=1.594*159.090=253.574kNγo*Fly=1.0*253.574=253.57kN因γo*Fly≤0.7*βhp*ft_b*am*ho (6.5.5-1)=0.7*1.000*1.43*1060.000*560=594.19kNy方向柱对基础的冲切满足规范要求八、柱下基础的局部受压验算因为基础的混凝土强度等级大于等于柱的混凝土强度等级，所以不用验算柱下扩展基础顶面的局部受压承载力。
独立基础体积计算
独立基础体积计算独立基础体积计算是在建筑设计和施工过程中，计算独立基础（如桩基、板基等）所需的体积。
计算独立基础体积的目的是为了确定所需的土方开挖量，以便准确地进行土方施工和材料采购。
独立基础体积计算的步骤主要包括以下几个方面：1.确定基础类型：首先，需要确定独立基础的类型，如桩基、板基等。
不同类型的基础所需的土方体积计算方法有所不同。
2.获取设计参数：其次，需要获取设计参数，如基础长度、宽度、深度等。
这些参数通常可以从结构设计文件中获得。
3.考虑边坡因素：当计算土方体积时，还需要考虑边坡因素。
例如，如果基础边坡陡峭，需要计算陡坡边坡体积。
4.基于体积计算公式：根据基础类型和设计参数，可以使用不同的体积计算公式来计算独立基础的体积。
以桩基为例，计算桩基的体积主要通过以下公式进行计算：V = π * r^2 * L其中，V表示独立基础的体积，π表示圆周率（取3.14），r表示桩的半径，L表示桩的长度。
如果独立基础采用板基形式，计算板基的体积可以使用以下公式：V = L * W * H其中，L表示板基的长度，W表示板基的宽度，H表示板基的厚度。
需要注意的是，不同类型的基础计算方法可能会有所不同，因此在进行独立基础体积计算时，应根据具体情况选择合适的计算公式。
另外，在进行独立基础体积计算时，还需要考虑一些其他因素，例如土方开挖的合理施工方法、土方开挖的安全防护措施等。
还可以借助计算软件进行独立基础体积计算。
当涉及到复杂或大规模的基础工程时，使用计算软件可以提高计算效率和准确性。
总结起来，独立基础体积计算是建筑设计和施工过程中的重要环节，通过计算准确的基础体积，可以确保土方开挖的准确性，从而有效地进行土方施工和材料采购。
在进行独立基础体积计算时，需要考虑基础类型、获取设计参数、边坡因素等，并根据不同类型的基础选择合适的计算公式。
同样重要的是采取合理的施工方法和安全措施，确保基础工程的质量和安全。
独立基础计算

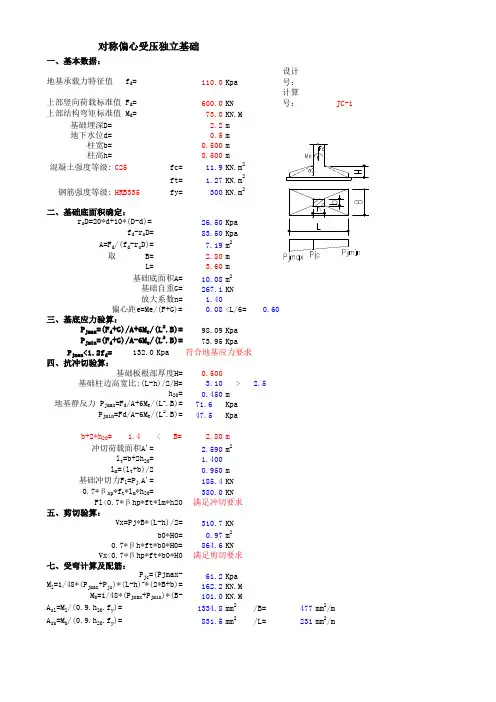

110.0Kpa 设计号：600.0KN 计算号：JC-173.0KN.M基础埋深D= 2.2m 地下水位d=柱宽b=柱高h=混凝土强度等级:C25fc=ft=钢筋强度等级:HRB335fy=10.08m 2267.1KN1.400.08<L/6=0.6098.09Kpa 73.95Kpa P jmax <1.2f d =132.0Kpa 0.5003.10> 2.50.450m71.6Kpa47.5Kpab+2*h 20= 1.4< B= 2.80m2.590m 21.4000.950m185.4KN 380.0KN310.7KN0.97m 2864.6KN61.2Kpa 162.2KN.M101.0KN.M 1334.8mm 2/B=477mm 2/m 831.5mm 2/L=231mm 2/m A sl =M l /(0.9.h 20.f y )=A sb =M b /(0.9.h 20.f y )=七、受弯计算及配筋：P jc =(Pjmax-Pjmin)*(L/2+h/2)/L+Pjmin=M l =1/48*(P jmax +P jc )*(L-h)2*(2*B+b)=M b =1/48*(P jmax +P jmin )*(B-b)2*(2*L+h)=满足冲切要求五、剪切验算：b0*H0=Vx<0.7*βhp*ft*b0*H0满足剪切要求0.7*βh*ft*b0*H0=P jmin =Fd/A-6M e /(L 2.B)=冲切荷载面积A'=l t =b+2h 20=l m =(l t +b)/2基础冲切力F l =P j.A'=0.7*βhp *f t *l m *h 20=对称偏心受压独立基础地基承载力特征值 f d =上部竖向荷载标准值 F d =二、基础底面积确定：一、基本数据：上部结构弯矩标准值 M d =基础底面积A=Fl<0.7*βhp*ft*lm*h20Vx=Pj*B*(L-h)/2=r o D=20*d+10*(D-d)=f d -r o D=P jmin =(F d +G)/A-6M e /(L 2.B)=四、抗冲切验算：A=F d /(f d -r o D)=h 20=地基静反力 P jmax =F d /A+6M e /(L 2.B)=符合地基应力要求基础板根部厚度H=基础柱边高宽比:(L-h)/2/H=取 B= L=基础自重G=放大系数n=偏心距e=Me/(F+G)=三、基底应力验算：P jmax =(F d +G)/A+6M e /(L 2.B)=。
独立基础计算

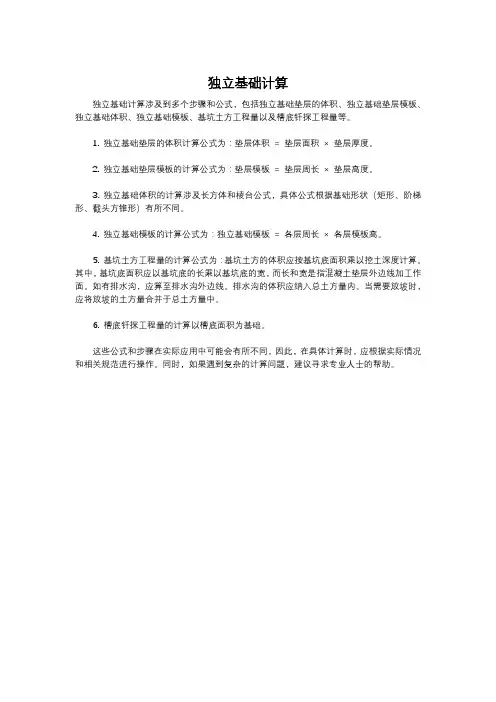

独立基础计算
独立基础计算涉及到多个步骤和公式，包括独立基础垫层的体积、独立基础垫层模板、独立基础体积、独立基础模板、基坑土方工程量以及槽底钎探工程量等。
1. 独立基础垫层的体积计算公式为：垫层体积= 垫层面积× 垫层厚度。
2. 独立基础垫层模板的计算公式为：垫层模板= 垫层周长× 垫层高度。
3. 独立基础体积的计算涉及长方体和棱台公式，具体公式根据基础形状（矩形、阶梯形、截头方锥形）有所不同。
4. 独立基础模板的计算公式为：独立基础模板= 各层周长× 各层模板高。
5. 基坑土方工程量的计算公式为：基坑土方的体积应按基坑底面积乘以挖土深度计算。
其中，基坑底面积应以基坑底的长乘以基坑底的宽，而长和宽是指混凝土垫层外边线加工作面。
如有排水沟，应算至排水沟外边线。
排水沟的体积应纳入总土方量内。
当需要放坡时，应将放坡的土方量合并于总土方量中。
6. 槽底钎探工程量的计算以槽底面积为基础。
这些公式和步骤在实际应用中可能会有所不同，因此，在具体计算时，应根据实际情况和相关规范进行操作。
同时，如果遇到复杂的计算问题，建议寻求专业人士的帮助。
独立基础计算(带公式)
L=
A=b*L=
偏心荷载作用:
Pk=(Fk+Gk)/A= 抵抗矩W=Lb2/6=
3.30 m 10.89 38.77 kPa
5.9895
<fa, OK
标准荷载
Mk=
5.98 kN*m
偏心距e=Mk/(Fk+Gk)= 0.014162 m
a=b/2-e= 1.635838
[e]=b/6=
0.550
Pkmax=
γm=
20.00
d=
1.25 m
基础底面积试 算A:
轴心荷载作用
A0=Fk/(fa-γm*d)= 1.842105 m2
标准荷载
Fk=
Gk=A*γ m*d=
150.00 kN 272.25 kN
试取基础长宽为b,L
沿弯矩作用方向高度
(用迭代法自动重新计算地基承载力)
b=
3.30 m
垂直弯矩作用方向宽度
独立基础计算
基础编号:
单位：
#8-3
m,kN,kPa
(绿色为需输入数据，红色为计算结果)
1. 地基承载力, 基础底面积计算:
地基承载力特征值fa: fa=fak+ηbγ(b-3)+ηdγm(d-0.5)=
95 kPa
fak=
80.00 kPa
ηห้องสมุดไป่ตู้=
0.00
γ=
10.00
b=
3.30 m
ηd=
1.00
柱轴力设计 值N:
N=1.25*Fk=
187.5 kN
柱底土反力 设计值N1:
N1= 18.26618 kN
冲切荷载设 计值FL:
独立基础人工清土计算公式
独立基础人工清土计算公式在建筑工程中，独立基础是承受建筑物上部结构荷载的重要构件，其稳定性和承载能力直接关系到建筑物的安全性。
而在进行独立基础的施工时，清土工作是必不可少的环节。
清土工作的质量和数量直接影响到基础的稳定性和承载能力。
因此，正确计算清土的数量是非常重要的。
在进行独立基础人工清土计算时，需要考虑多个因素，包括土壤的类型、厚度、坡度等。
下面我们将介绍一种常用的独立基础人工清土计算公式，希望对大家有所帮助。
首先，我们需要了解一些基本的概念和单位：1. 清土厚度，指的是需要清除的土壤的厚度，通常以米（m）为单位。
2. 清土面积，指的是需要清除土壤的面积，通常以平方米（m²）为单位。
3. 清土体积，指的是需要清除的土壤的体积，通常以立方米（m³）为单位。
4. 清土工程量，指的是需要清除的土壤的数量，通常以立方米（m³）为单位。
在进行独立基础人工清土计算时，我们可以使用以下的计算公式：清土工程量 = 清土面积×清土厚度。
在使用这个公式时，需要确保清土面积和清土厚度的单位是一致的，如果不一致，需要进行单位换算。
例如，如果清土面积的单位是平方米，清土厚度的单位是厘米，那么需要将清土厚度的单位换算成米，即清土厚度（m）= 清土厚度（cm）/ 100。
接下来，我们通过一个实际的例子来演示如何使用这个公式进行独立基础人工清土计算。
假设某建筑工程的独立基础清土面积为100平方米，清土厚度为0.5米，我们可以通过上面的公式进行计算：清土工程量 = 100平方米× 0.5米 = 50立方米。
因此，该建筑工程的独立基础清土工程量为50立方米。
需要注意的是，这个公式是针对人工清土计算的，如果是机械清土，还需要考虑机械清土的效率和工作时间等因素。
另外，实际的清土工程量可能会受到一些其他因素的影响，比如土壤的松散程度、含水量等，因此在实际应用中需要进行合理的修正。
除了上面介绍的基本公式外，还有一些其他的计算方法和公式，比如根据土壤的类型和坡度进行修正计算，或者根据实际情况进行现场调整等。
独立基础工程量计算方法
独立基础工程量计算方法独立基础工程量如何计算？独立基础是整个或局部结构物下的无筋或配筋基础。
一般是指结构柱基，高烟囱，水塔基础等的形式。
下面小蚂蚁素算量工厂根据自己的工程量计算经验，来总结下自己的独立基础工程量计算方法。
一、基础知识独立基础分：阶形基础、坡形基础、杯形基础3种。
独立基础的特点一：一般只坐落在一个十字轴线交点上，有时也跟其它条形基础相连，但是截面尺寸和配筋不尽相同。
独立基础如果坐落在几个轴线交点上承载几个独立柱，叫做联合独立基础。
独立基础的特点二：基础之内的纵横两方向配筋都是受力钢筋，且长方向的一般布置在下面。
长宽比在3倍以内且底面积在20m2以内的为独立基础（独立桩承台）。
二、计算方法（1）独立基础垫层的体积垫层体积=垫层面积×垫层厚度（2）独立基础垫层模板垫层模板=垫层周长×垫层高度（3）独立基础体积独立基础体积=各层体积相加（用长方体和棱台公式）（4）独立基础模板独立基础模板=各层周长×各层模板高（5）基坑土方工程量基坑土方的体积应按基坑底面积乘以挖土深度计算。
基坑底面积应以基坑底的长乘以基坑底的宽，基坑底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。
排水沟的体积应纳入总土方量内。
当需要放坡时，应将放坡的土方量合并于总土方量中。
（6）槽底钎探工程量槽底钎探工程量，以槽底面积计算。
小蚂蚁算量工厂根据自己的经验，总结了一下独立基础工程量计算方法。
如果你还有不明白，或者不会计算，建议找人代算，有代算公司，也有代算私人，你也可以去平台委托，费用不等。
三、方法1、你可以搜索下小蚂蚁算量，能做工程量计算、预算，高质、高效2、你可以在网上搜下预算造价单位，有一些单位做的比较好3、你可以去第三方平台委托别人做，平台上注意防骗，你可以找单位、也可以找个人来做。
四、造价预算收费标准1、部分收费为造价预算的0.2-0.5%（假设工程造价为100万，那费用为2000-5000）；2、专业公司收费，小蚂蚁算量工厂收费为造价预算0.1%左右（假设工程造价为100万，工程量计算费用就为1000-2000，具体看图纸）；3、还有部分就是按照各省市造价预算定额建议来收费。
独立基础混凝土工程量计算公式
独立基础混凝土工程量计算公式
独立基础混凝土工程量计算是施工混凝土工程的重要环节之一。
它是根据施工图纸和实际施工情况，用相应的公式确定混凝土工程量的过程。
开展独立基础混凝土工程量计算，必须熟悉相关计算公式，掌握其正确使用方法。
首先，在计算独立基础混凝土量时，必须确定砼抗压强度和抗折强度，以确定使用的砼和混凝土配合比。
其次，在确定砼比重、砼块体积、混凝土配合比、混凝土体积、基础混凝土模板尺寸和混凝土模板尺寸的基础上，按照公式计算出独立基础混凝土的工程量。
具体而言，独立基础混凝土工程量计算可以按以下公式来完成：
混凝土量(m3)=砼块体积(m3)+混凝土体积(m3)
混凝土体积(m3)=基础混凝土模板尺寸(m2)*混凝土厚度(m)
砼块体积(m3)=砼比重(t/m3)*砼块尺寸(m3)
最后，要记住，在计算独立基础混凝土量时，必须熟知公式，并正确使用公式，以保证计算结果的准确性。
只有这样，才能保证施工中的混凝土工程量能够按照设计要求进行施工。
独立基础体积计算
独立基础体积计算
独立基础体积计算是指对建筑物独立基础体积进行计算的过程。
独立基础是一种常见的建筑基础形式，适用于各种建筑物，如房屋、桥梁、塔楼等。
独立基础的体积计算对于建筑物的设计和施工具有重要意义。
在进行独立基础体积计算时，需要考虑以下几个方面：
1. 确定基础几何尺寸：独立基础的几何尺寸是计算体积的基础。
通常情况下，基础的长度、宽度和高度（埋深）是已知的，但有时也需要根据地质条件和设计要求进行确定。
2. 确定基础材料：独立基础的材料对于体积计算也是至关重要的。
不同的材料具有不同的密度和体积，因此需要了解所使用材料的密度和体积率。
3. 计算体积：在已知基础几何尺寸和材料的情况下，可以使用以下公式计算独立基础的体积：
体积 = 长度 ×宽度 ×高度（埋深） ×材料密度/1000
其中，材料密度需要根据具体材料进行确定，通常以千克/立方米为单位。
4. 考虑地质条件：在计算独立基础体积时，需要考虑地质条件对基础埋深和承载能力的影响。
如果地质条件较为复杂，建议在设计阶段进行详细的勘察和设计计算。
5. 考虑设计要求：在进行独立基础体积计算时，还需要考虑设计要求对基础形状、配筋等方面的规定。
这些规定可能会对基础体积产生影响，因此需要在计算时进行综合考虑。
总之，独立基础体积计算是建筑物设计和施工过程中的重要环节。
通过准确的计算，可以确保建筑物的基础能够满足设计和施工的要求，提高建筑物的安全性和稳定性。
独立基础模板计算规则
独立基础模板计算规则篇一：基础部分工程量计算方法一、平整场地: 建筑物场地厚度在± 30cm以内的挖、填、运、找平.1、平整场地计算规则（1）清单规则：按设计图示尺寸以建筑物首层面积计算。
（2）定额规则：按设计图示尺寸以建筑物首层面积计算。
2、平整场地计算方法（1）清单规则的平整场地面积：清单规则的平整场地面积＝首层建筑面积（2）定额规则的平整场地面积：定额规则的平整场地面积＝首层建筑面积3、注意事项（1）、有的地区定额规则的平整场地面积：按外墙外皮线外放2米计算。
计算时按外墙外边线外放2米的图形分块计算，然后与底层建筑面积合并计算；或者按“外放2米的中心线×2=外放2米面积” 与底层建筑面积合并计算。
这样的话计算时会出现如下难点：①、划分块比较麻烦，弧线部分不好处理，容易出现误差。
②、2米的中心线计算起来较麻烦，不好计算。
③、外放2米后可能出现重叠部分，到底应该扣除多少不好计算（2）、清单环境下投标人报价时候可能需要根据现场的实际情况计算平整场地的工程量，每边外放的长度不一样。
二、大开挖土方1、开挖土方计算规则（1）、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。
（2）、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。
槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。
排水沟的体积应纳入总土方量内。
当需要放坡时，应将放坡的土方量合并于总土方量中。
2、开挖土方计算方法（1）、清单规则：①、计算挖土方底面积：方法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。
外墙外边线到垫层外边线的面积计算（按外墙外边线外放图形分块计算或者按“外放图形的中心线×外放长度”计算。
）方法二、分块计算垫层外边线的面积（同分块计算建筑面积）。
②、计算挖土方的体积：土方体积＝挖土方的底面积×挖土深度。
独立基础计算
以下是程序生成的计算结果，未作任何改动。
柱下扩展基础：J-11、地基承载力设计值：计算公式：《建筑地基基础设计规范》（GBJ7－89）f＝fk + ηb*γ*(b-3) + ηd*γo*(d-0.5) （式5.1.3）式中：fk＝100.0（kPa）ηb＝0.00，ηd＝1.00γ＝18.0（kN/m3），γo＝18.0（kN/m3）b＝3.600（m）， d＝1.500（m）f＝100+0.00*18*（3.600－3）＋1.00*18*（1.500－0.5）＝118.0（kPa）地基承载力设计值f＝118.0（kPa）2、地基承载力验算：(1)、基本资料：竖向力设计值F＝1450.0（kN）基础自重设计值和基础上的土重标准值G＝100.0（kN）作用于基础底面的力矩设计值Mx＝35.00（kN·M）My＝56.00（kN·M）基础底面长度a＝3650（mm），（X方向）基础底面宽度b＝3600（mm），（Y方向）基础根部高度H＝600（mm）柱子高度hc＝400（mm），（X方向）柱子宽度bc＝400（mm），（Y方向）as＝35（mm）混凝土强度等级为C20。
fc＝10.0（N/mm2）；fcm＝11.0（N/mm2）； ft＝1.10（N/mm2）钢筋强度设计值fy＝210（N/mm2）(2)、当轴心荷载作用时：p＝（F＋G）/A （式5.1.5－1）其中：A＝a*b＝3.650*3.600＝13.14（m2）p＝（1450.0 + 100.0）/13.14＝118.0（kPa）≤118.0（kPa），满足要求。
(3)、当偏心荷载作用时：pmax＝（F＋G）/A＋M/W （式5.1.5－2）pmin＝（F＋G）/A－M/W （式5.1.5－3）My＝56.00（kN·M）偏心矩ex＝My/（F＋G）＝56.00/（1450.0＋100.0）＝0.036（m）≤a/6＝3.650/6＝0.608（m）基础底面抵抗矩Wx＝b*a*a/6＝3.600*3.650*3.650/6＝7.9935（m3）pmaxX＝（1450.0＋100.0）/13.14＋56.00/7.9935＝125.0（kPa）≤1.2*118.0＝141.6（kPa），满足要求。
JCCAD独立基础计算步骤
JCCAD独立基础计算步骤
1.确定建筑结构的荷载分布：首先需要确定建筑结构所受到的静态荷载和动态荷载的作用范围和分布情况。
包括自重、楼层荷载、风荷载、地震荷载等。
2.确定基础形式：选择合适的基础形式，通常独立基础采用方形或矩形的形式，根据不同情况可以选择悬臂基础、反射基础等形式。
3.计算基础尺寸：根据建筑结构的荷载和基础形式，计算出基础的尺寸。
在JCCAD方法中，需要将建筑结构作为一个整体进行计算，考虑复合曲线和海拔高度的影响。
4.计算基础承载力：根据基础的尺寸和地基的承载力特性，计算基础的承载力。
在JCCAD方法中，需要考虑基础在复合曲线受力下的轴向变形和扭转效应，同时还要考虑海拔高度对基础承载力的影响。
5.检查基础稳定性：对计算出的基础尺寸和承载力进行检查，确保基础在不同工况下都能够保持稳定。
需要注意的是，基础的设计要满足建筑结构的承载要求，并且要满足当地的建筑规范和标准要求。
6.优化设计：根据计算和检查的结果，对基础进行必要的优化设计，以提高基础的经济性和安全性。
可以通过调整基础的尺寸、形式和材料等方面来进行优化。
7.编制基础设计图：最后，根据优化设计的结果编制出详细的基础设计图，并注明基础的尺寸、材料、施工要求等信息，以便施工人员按照设计要求进行施工。
总之，JCCAD独立基础计算方法是一种较为全面和准确的基础设计方法，能够更好地考虑基础在复合曲线和高海拔地区的受力特点，提高了基础设计的准确性和可靠性，是建筑结构设计和分析中的重要工具之一、在实际工程中，可以根据具体情况选择合适的基础计算方法，以确保基础的稳定性和安全性。
独立基础计算
637500 2550 pi
501.062 312.0668 279.414 300.405 p 295.7403 b' 2.5 l' 2.3 h' 0.25
其中：pmax=ΣNi/A+6ΣMi/BL2
抗冲切验算：Fl≤Rl=0.6Alft
Al ft 637500 h0 850 fy
Rl ≥ Fl 1.1 420750 243986 As 310 2112.85
其中：pmax=ΣNi/A+6ΣMi/BL2
抗冲切验算：Fl≤Rl=0.6Alft
Al ft 570000 h0 850 fy
Rl ≥ Fl 1.1 376200 220722 As 310 1782.481
强度计算：As=M/0.9fyh0
柱断面尺寸：
bc hc
960 630 G
梯形面积：S=(2l'+2h )0.5h= 其中 （2l'+2h')0.5=l'+h'= A M pmax
抗冲切验算：Fl≤Rl=0.6Alft
Al ft 652500
Rl ≥ Fl 1.1 430650 244761
强度计算：As=M/0.9fyh0
h0 850
fy
As 310 2012.301
Al ft 637500 h0 850 fy
Rl ≥ Fl 1.1 420750 350387 As 310 2585.364
强度计算：As=M/0.9fyh0
ZJ2 柱断面尺寸： bc hc B 3.5 L 3.3 ai 1.25 a' 0.52 G 415.8 ΣNi 3000 520 800 梯形面积：S=(2l'+2h')0.5h= 其中 （2l'+2h')0.5=l'+h = A 11.55 ΣMi 110 M pmax pmin
独立基础的计算步骤和计算方法
独立基础的计算步骤和计算方法计算是我们日常生活中无处不在的一项活动。
无论是简单的加减乘除，还是复杂的数学运算，我们都需要使用计算方法和步骤来得到准确的结果。
本文将介绍一些常见的独立基础计算步骤和计算方法。
一、加法加法是最基本的计算运算之一。
计算两个数的和的步骤如下：1. 将两个加数对齐，个位对齐，十位对齐，以此类推；2. 从个位开始相加，如果有进位，则将进位加到下一位；3. 重复以上步骤，直到所有位数相加完毕。
二、减法减法是加法的逆运算，计算两个数的差的步骤如下：1. 将被减数和减数对齐，个位对齐，十位对齐，以此类推；2. 从个位开始相减，如果被减数小于减数，则向高位借位；3. 重复以上步骤，直到所有位数相减完毕。
三、乘法乘法是将两个数相乘得到积的运算。
计算两个数的乘积的步骤如下：1. 将乘数和被乘数对齐，个位对齐，十位对齐，以此类推；2. 从个位开始，将乘数的每一位与被乘数的每一位相乘，并将结果相加；3. 重复以上步骤，直到所有位数相乘完毕。
四、除法除法是将一个数除以另一个数得到商和余数的运算。
计算两个数的商和余数的步骤如下：1. 将被除数和除数对齐，个位对齐，十位对齐，以此类推；2. 从最高位开始，将被除数的该位与除数进行除法运算，得到商和余数；3. 将余数带入下一位的运算中，重复以上步骤，直到所有位数计算完毕。
五、平方根平方根是将一个数的平方根求出的运算。
计算一个数的平方根的步骤如下：1. 选择一个初始值作为平方根的近似值；2. 将该近似值代入平方根的公式中，得到一个更准确的近似值；3. 重复以上步骤，直到得到满足要求的近似值。
六、百分比百分比是将一个数表示为百分数的运算。
计算一个数的百分比的步骤如下：1. 将百分数转化为小数，即将百分数除以100；2. 将小数与待计算的数相乘，得到对应的百分比。
七、平均数平均数是一组数的算术平均值。
计算一组数的平均数的步骤如下：1. 将所有数相加；2. 将得到的和除以数的个数。
独立基础计算独家揭秘
1.独立基础的截面尺寸计算
也可以自己估算柱子轴压力
算出Fa （修正地基承载力）轴力标准值/Fa = 地基面积
例如:
2基础高度（用冲切去验算）因比较繁琐。
根据经验得高度。
知道轴力直接查表。
拉梁计算
拉梁尺寸跨度的十五分之一
考虑地震作用全长箍筋加密
十分之一轴力加上上部隔墙的重量得M 求配筋
假如轴力为4200 取十分之一为420 用四级钢用420000/360 = 1166.7 取6根16 的？上下各3根16 假如加上隔墙的为各3根18
基础梁的计算
估算好基础梁的截面后建模输入进去。
注意。
高度大概为六分之一到八分之一的柱间距。
如果有悬挑，悬挑长度为四分之一。
悬挑是为了平衡一端对柱子的不利影响。
基础梁的梁底标高从正负零算。
而埋置深度从室外地坪算。
室内外高+基础埋置深度=基础梁梁底标高
地基梁修正后平均承载力一定要大于底板平均反力。
如不大于，将尺寸调大。
独立基础柱墩计算公式
独立基础柱墩计算公式
独立基础垫层的体积：垫层体积=垫层面积×垫层厚度
独立基础垫层模板：垫层模板=垫层周长×垫层高度
独立基础体积：独立基础体积=各层体积相加(用长方体和棱台公式)
基础有少量倾斜就会使荷载的偏心距加大，从而导致倾斜的进一步发展。
因此这类基础变形用容许倾斜来控制。
当软土地基上的倾斜超过限值时，经常采用桩基础。
扩展资料：
当地基承载力较大，上部结构传给基础的荷载较小，或当浅层土质较差，在不深处有较好土层时时，为了节约基础材料和减少开挖土方量可采用墙下单独基础。
墙下单独基础的经济跨度为3-5m，砖墙砌在单独基础上边的钢筋混凝土梁上。
在实际地基设计中，为减少建筑物的不均匀沉降，在建筑物上常采用如下措施：设置沉降缝，它的作用是将建筑物分成若干较小长宽比，整体刚度较好的各自沉降体系，使各单元具有调整地基不均匀变形的能力。
巨型独立基础体积计算公式
巨型独立基础体积计算公式在建筑工程中，基础是支撑建筑物的重要部分，而巨型独立基础是一种常见的基础形式，它通常用于支撑大型建筑物或者桥梁等工程。
在设计和施工过程中，计算巨型独立基础的体积是非常重要的，因为它直接影响着基础的承载能力和稳定性。
因此，有一个准确的计算公式对于工程师和施工人员来说是非常必要的。
巨型独立基础的体积计算公式通常包括以下几个步骤：1. 确定基础的形状和尺寸，首先，需要确定巨型独立基础的形状和尺寸，通常有圆形、方形、矩形等形状。
然后需要测量基础的长度、宽度和深度等尺寸参数。
2. 计算基础的体积：一般来说，巨型独立基础的体积可以通过以下公式来计算：V = A h。
其中，V代表基础的体积，A代表基础的底面积，h代表基础的高度。
对于不规则形状的基础，可以通过将其分割为几何图形，然后分别计算每个几何图形的体积，最后进行累加得到总体积。
3. 考虑基础的承载能力，除了计算基础的体积外，还需要考虑基础的承载能力。
一般来说，基础的承载能力与其体积成正比，因此在计算基础体积的同时，也需要考虑基础的承载能力是否符合设计要求。
4. 考虑土壤的承载能力，最后，在计算巨型独立基础的体积时，还需要考虑土壤的承载能力。
土壤的承载能力取决于其类型、密度、水分含量等因素，因此需要对土壤进行相应的工程地质勘察和试验，以确定土壤的承载能力，从而保证基础的稳定性和安全性。
在实际工程中，巨型独立基础的体积计算是一个复杂的过程，需要考虑多个因素的影响，因此需要工程师具有丰富的经验和专业知识，以确保计算结果的准确性和可靠性。
同时，还需要严格按照相关的设计规范和标准进行计算，以保证基础的设计和施工符合国家和行业的要求。
除了巨型独立基础的体积计算公式外，还有一些常用的基础计算方法，例如有限元分析、地基承载力计算等，这些方法可以帮助工程师更准确地评估基础的承载能力和稳定性，从而指导工程的设计和施工。
总的来说，巨型独立基础的体积计算是建筑工程中的重要环节，它直接关系到基础的承载能力和稳定性，因此需要工程师具有丰富的经验和专业知识，以确保计算结果的准确性和可靠性。
