同相比例和反相比例放大器-成考
同相比例和反相比例放大器之欧阳文创编
同相比例和反相比例时间：2021.03.12 创作：欧阳文一、反相比例运算放大电路图 1 反相比例运算电路反相输入放大电路如图1所示，信号电压通过电阻R1加至运放的反相输入端，输出电压vo通过反馈电阻Rf反馈到运放的反相输入端，构成电压并联负反馈放大电路。
R ¢为平衡电阻应满足R ¢= R1//Rf。
利用虚短和虚断的概念进行分析，vI=0，vN=0，iI=0，则即∴该电路实现反相比例运算。
反相放大电路有如下特点1．运放两个输入端电压相等并等于0，故没有共模输入信号，这样对运放的共模抑制比没有特殊要求。
2．vN= vP，而vP=0，反相端N没有真正接地，故称虚地点。
3．电路在深度负反馈条件下，电路的输入电阻为R1，输出电阻近似为零。
二、同相比例运算电路图 1 同相比例运算电路同相输入放大电路如图1所示，信号电压通过电阻RS加到运放的同相输入端，输出电压vo通过电阻R1和Rf反馈到运放的反相输入端，构成电压串联负反馈放大电路。
根据虚短、虚断的概念有vN= vP= vS，i1= if于是求得所以该电路实现同相比例运算。
同相比例运算电路的特点如下1．输入电阻很高，输出电阻很低。
2．由于vN= vP= vS，电路不存在虚地，且运放存在共模输入信号，因此要求运放有较高的共模抑制比。
三、加法运算电路图1所示为实现两个输入电压vS1、vS2的反相加法电路，该电路属于多输入的电压并联负反馈电路。
由于电路存在虚短，图 1 加法运算电路运放的净输入电压vI=0，反相端为虚地。
利用vI=0，vN=0和反相端输入电流iI=0的概念，则有或由此得出若R1= R2= Rf，则上式变为–vO= vS1+ vS2式中负号为反相输入所致，若再接一级反相电路，可消去负号，实现符合常规的算术加法。
该加法电路可以推广到对多个信号求和。
从运放两端直流电阻平衡的要求出发，应取R´=R1//R2// Rf。
四、减法运算电路1、反相求和式运算电路、差分式减法电路图 1 反相求和式减法电路图 1及由于vN=vP，可以求出若取，则上式简化为即输出电压vO与两输入电压之差（vS2–vS2）成比例，其实质是用差分式放大电路实现减法功能。
维修电工高级技师考试试题库[一]
![维修电工高级技师考试试题库[一]](https://img.taocdn.com/s3/m/6e5b8ffe76eeaeaad1f330d6.png)
维修电工高级技师考试题库（一）附答案一、填空题（请将正确答案填在横线空白处）1．COMPUTERIZED NUMERICAL CONTROL是一种（计算机数控）统简称CNC。
2．SINUMERJK820S系统是（步进电动机）控制系统，专为经济型数控机床设计的。
3．配电网络三相电压不平衡会使变频器的输入电压和电流波形发生（畸变）。
4．为了提高抗干扰能力，交流电源地线与（信号地线）不能共用。
5．电场屏蔽解决分布电容问题，（屏蔽）地线接大地。
6．电子测量装置的静电屏蔽罩必须与被屏蔽电路的零信号（电位公共线）相接。
7．控制系统大多数具备自动控制、（自动诊断）、自动信息处理、自动修正、自动检测等功能。
8．机电一体化产品控制系统大多数都具备自动控制、自动诊断、自动信息处理、自动修正、（自动检测）等功能。
9．机电一体化包含了机械技术、计算机与信息处理技术、系统技术、（自动控制）技术、传感与检测技术、伺服与传动技术。
10．电气控制原理图设计按主回路－控制回路－（联锁与保护）－总体检查的顺序进行。
11．经济型数控机床的改造主要用于中、小型（车床）和铣床的数控改造。
12．SIN840C可以实现（ 3D ）差补。
13.CBS(中央服务单元)是CENTER SERVICE BOARD的缩写。
14．SIN840C控制系统由数控单元主体、主轴和（伺服单元）。
15．机床操作面板上主要有4种加工操作方法，即JOG手动、TEACHIN示教、MDA（手动输入数据自动运行）和AUTOMATIC自动。
16．在自动控制系统中，（输出量）能够以一定准确度跟随输入量的变化而变化的系统称为伺服系统。
17．反相比例放大器有两个输入端，一个是（反相输入）端，表示输入与输出是反相的，另一个是同相端，表示输入信号与输出信号是同相的。
18．精益生产具有在生产过程中将上道工程推动下道工程生产的模式变为（下道工序要求上道工序生产模式）特点。
19．（指导操作训练）是培养提高学员独立操作技能极为重要的方式和手段。
同相比例和反相比例放大器
同相比例和反相比例一、反相比例运算放大电路反相输入放大电路如图1所示，信号电压通过电阻R 1加至运放的反相输入端，输出电压v o 通过反馈电阻Rf 反馈到运放的反相输入端，构成电压并联负反馈放大电路。
R ¢为平衡电阻应满足R ¢= R 1//R f 。
利用虚短和虚断的概念进行分析，v I=0，v N=0，i I =0，则即∴该电路实现反相比例运算。
反相放大电路有如下特点1．运放两个输入端电压相等并等于0，故没有共模输入信号，这样对运放的共模抑制比没有特殊要求。
2．v N= v P ，而v P=0，反相端N 没有真正接地，故称虚地点。
3．电路在深度负反馈条件下，电路的输入电阻为R 1，输出电阻近似为零。
二、同相比例运算电路图 1 反相比例运算电路同相输入放大电路如图1所示，信号电压通过电阻R S 加到运放的同相输入端，输出电压v o 通过电阻R 1和R f 反馈到运放的反相输入端，构成电压串联负反馈放大电路。
根据虚短、虚断的概念有v N= v P= v S ，i 1= if于是求得所以该电路实现同相比例运算。
同相比例运算电路的特点如下 1．输入电阻很高，输出电阻很低。
2．由于v N= v P= v S ，电路不存在虚地，且运放存在共模输入信号，因此要求运放有较高的共模抑制比。
三、加法运算电路图1所示为实现两个输入电压v S1、v S2的反相加法电路，该电路属于多输入的电压并联负反馈电路。
由于电路存在虚短，运放的净输入电压v I=0，反相端为虚地。
利用v I=0，v N=0和反相端输入电流i I=0的概念，则有或由此得出图 1 同相比例运算电路图 1 加法运算电路若R 1= R 2= R f ，则上式变为 –v O= v S1+ v S2式中负号为反相输入所致，若再接一级反相电路，可消去负号，实现符 合 常规的算术加法。
该加法电路可以推广到对多个信号求和。
从运放两端直流电阻平衡的要求出发，应取R ´=R 1//R2//R f 。
反相比例放大器
i1=if （虚断）
ui uo Rf
电压放大倍数: A
uo ui
Rf R1
R1
2 电路图
3 输1)同相输入端通常通过电阻R2接地 , R2是一静态平衡 电阻，即在静态时（输入信号ui＝0）,两个输入端对地的 等效电阻要相等，达到平衡状态。其作用是消除静态基极 电流对输出电压的影响。因此：R2＝R1//RF。 (2)设ui为正，则uo为负，此时反相输入端的电位高于输 出端的电位，输入电流i1和反馈电流if的实际方向即如图 中所示，差值电流id＝i1－if，即if削弱了净输入电流 (差值电流)，故为负反馈。反馈电流if取自输出电压uo， 并与之成正比，故为电压反馈。反馈信号在输入端是以电 流的形式出现的，它与输入信号并联，故为并联反馈。因 此，反相比例运算电路是一个并联电压负反馈电路 。
总结
集成运放可以构成加法、减法、积分、微分、对 数和反对数等多种运算电路。在这些电路中，均 存在深度负反馈。因此，运放工作在线性放大状 态。这时可以使用理想运放模型对电路进行分析， “虚短”和“虚断”的概念是电路分析的有力工 具。
The End Thanks
反相放大器的原理
1 反相比例运算 2 电路图 3 输出波形图
集成运算放大器构成的运算电路
1 比例运算电路
一. 反相比例运算
判断方法：
虚地点
ui
电子技术基础》考试试卷(附参考答案)
《电子技术基础》考试试卷（附参考答案）一.填空（40分，每题5分）1.负反馈对放大电路性能的影响主要体现在（1）（2）（3）（4），闭环Auf= 。
2.通常使用来判断正负反馈，共射极放大电路反馈信号从基极注入为反馈，从发射极注入为反馈，当输出端短路后，反馈元件上有电压是反馈，若无电压是反馈。
3.负反馈在放大电路中的应用其主要类型有（1），，（2），，（3），（4）。
射极输出器是属于反馈。
4. OCL,OTL是功率放大电路，消除交越失真的方法是，它们电路上的共同特点是，不同点有，实用电路常工作在状态。
5. 集成运放主要功能是，运算电路有（1）（2）（3）（4）；基本转换电路是（1）（2）。
6.功率放大电路的主要任务是，主要要求有（1）（2）（3）（4）。
7.直流稳压电源的功能是，晶体管串联型稳压电路是由，，和四部分电路组成。
8.放大电路设置偏置的目的是，引入负反馈目的是。
功率放大电路的工作状态分为，，。
二.判断（8分，在括号里打“√”或打“X”）1.放大器负反馈深度越大，放大倍数下降越多。
（）2.由集成稳压电路组成的稳压电源其输出电压是不可调节的。
（）3.负反馈能修正信号源的失真。
（）4.直流负反馈的作用可以稳定静态工作点。
（）5.零点漂移是放大器输出不能为零。
（）6.抑制零点漂移最有效的是采用差动放大为输入级。
（）7.放大器引入负反馈可以提高电压放大倍数稳定工作状态。
（）8.集成运放的基本运算是加法和减法运算。
（）三.识读电路（24分，写出电路名称，信号传输方式和所采用的偏置）1. 2.3. 4.5. 6.四.简答（18分）1．指出电路运算功能，并写出运算公式。
（1）.（2）(3). (4).2.简述万用表检测电阻的使用方法。
五.计算（10分）1. 求如图所示放大电路的静态工作点和输入，输出电阻，电压放大倍数。
2.如图所示电路已知Rf=120k,U。
=1.5v,Ui=0.5v。
求R1的大小。
参考答案一，1，提高放大电路工作稳定性（降低了电压放大倍数）减小失真展宽通频带改善输入，输出电阻Au/(1+FAu)。
同相比例和反相比例放大器
同相比例和反相比例一、反相比例运算放大电路反相输入放大电路如图1所示，信号电压通过电阻R 1加至运放的反相输入端，输出电压v o 通过反馈电阻Rf 反馈到运放的反相输入端，构成电压并联负反馈放大电路。
R ¢为平衡电阻应满足R ¢= R 1//R f 。
利用虚短和虚断的概念进行分析，v I=0，v N=0，i I =0，则即∴该电路实现反相比例运算。
反相放大电路有如下特点1．运放两个输入端电压相等并等于0，故没有共模输入信号，这样对运放的共模抑制比没有特殊要求。
2．v N= v P ，而v P=0，反相端N 没有真正接地，故称虚地点。
3．电路在深度负反馈条件下，电路的输入电阻为R 1，输出电阻近似为零。
二、同相比例运算电路图 1 反相比例运算电路同相输入放大电路如图1所示，信号电压通过电阻R S 加到运放的同相输入端，输出电压v o 通过电阻R 1和R f 反馈到运放的反相输入端，构成电压串联负反馈放大电路。
根据虚短、虚断的概念有v N= v P= v S ，i 1= if于是求得所以该电路实现同相比例运算。
同相比例运算电路的特点如下 1．输入电阻很高，输出电阻很低。
2．由于v N= v P= v S ，电路不存在虚地，且运放存在共模输入信号，因此要求运放有较高的共模抑制比。
三、加法运算电路图1所示为实现两个输入电压v S1、v S2的反相加法电路，该电路属于多输入的电压并联负反馈电路。
由于电路存在虚短，运放的净输入电压v I=0，反相端为虚地。
利用v I=0，v N=0和反相端输入电流i I=0的概念，则有或由此得出图 1 同相比例运算电路图 1 加法运算电路若R 1= R 2= R f ，则上式变为 –v O= v S1+ v S2式中负号为反相输入所致，若再接一级反相电路，可消去负号，实现符 合 常规的算术加法。
该加法电路可以推广到对多个信号求和。
从运放两端直流电阻平衡的要求出发，应取R ´=R 1//R2//R f 。
同相比例和反相比例放大器之欧阳引擎创编
同相比例和反相比例欧阳引擎（2021.01.01）一、反相比例运算放大电路图 1 反相比例运算电路反相输入放大电路如图1所示，信号电压通过电阻R1加至运放的反相输入端，输出电压vo通过反馈电阻Rf反馈到运放的反相输入端，构成电压并联负反馈放大电路。
R ¢为平衡电阻应满足R ¢= R1//Rf。
利用虚短和虚断的概念进行分析，vI=0，vN=0，iI=0，则∴该电路实现反相比例运算。
反相放大电路有如下特点1．运放两个输入端电压相等并等于0，故没有共模输入信号，这样对运放的共模抑制比没有特殊要求。
2．vN= vP，而vP=0，反相端N没有真正接地，故称虚地点。
3．电路在深度负反馈条件下，电路的输入电阻为R1，输出电阻近似为零。
二、同相比例运算电路图 1 同相比例运算电路同相输入放大电路如图1所示，信号电压通过电阻RS加到运放的同相输入端，输出电压vo通过电阻R1和Rf反馈到运放的反相输入端，构成电压串联负反馈放大电路。
根据虚短、虚断的概念有vN= vP= vS，i1= if于是求得所以该电路实现同相比例运算。
同相比例运算电路的特点如下1．输入电阻很高，输出电阻很低。
2．由于vN= vP= vS，电路不存在虚地，且运放存在共模输入信号，因此要求运放有较高的共模抑制比。
三、加法运算电路图1所示为实现两个输入电压vS1、vS2的反相加法电路，该电路属于多输入的电压并联负反馈电路。
由于电路存在虚短，运放的净图 1 加法运算电路输入电压vI=0，反相端为虚地。
利用vI=0，vN=0和反相端输入电流iI=0的概念，则有或由此得出若R1= R2= Rf，则上式变为–vO= vS1+ vS2式中负号为反相输入所致，若再接一级反相电路，可消去负号，实现符合常规的算术加法。
该加法电路可以推广到对多个信号求和。
从运放两端直流电阻平衡的要求出发，应取R´=R1//R2//R f。
四、减法运算电路1、反相求和式运算电路、差分式减法电路图 1 反相求和式减法电路图 1及由于vN=vP，可以求出若取，则上式简化为即输出电压vO与两输入电压之差（vS2–vS2）成比例，其实质是用差分式放大电路实现减法功能。
什么是反相比例放大器及其应用
什么是反相比例放大器及其应用反相比例放大器是一种基本的运算放大器电路，它能够将输入信号进行反向放大，并根据一定的比例进行输出。
在电子学中，反相比例放大器常用于信号放大、模拟计算、自动控制等领域，在实际应用中具有广泛的用途。
一、反相比例放大器的原理及特点反相比例放大器是由运算放大器和几个电阻组成的电路。
它的输入信号通过一个电阻与运算放大器的反相输入端相连，另一个电阻与运算放大器的输出端相连，利用电阻的比例关系将输入信号进行反向放大。
特点：1. 反向放大：输入信号经过放大器输出时，其幅度相较于输入信号将具有相反的极性；2. 比例放大：输出信号与输入信号之间存在一个比例关系，可以通过改变电阻的数值来调节放大倍数；3. 输入和输出电阻：反相比例放大器的输入电阻较高，输出电阻较低，可以有效地隔离输入和输出电路。
二、反相比例放大器的应用1. 信号放大反相比例放大器常用于信号放大的应用场景中。
通过调节不同的电阻数值，可以实现对不同范围的信号进行放大。
例如，在音频放大器中，反相比例放大器可以将微弱的声音信号放大到合适的听觉范围，提高音频的可听性。
2. 模拟计算反相比例放大器还可以应用于模拟计算中，如求倒数、求相反数等。
通过输入一个信号，经过反相比例放大器的放大和反向处理，可以得到其倒数或相反数的输出信号。
这在一些测量和仪器中具有实际应用。
3. 自动控制反相比例放大器也可以用于自动控制系统中，如反馈控制。
通过将传感器感知到的信号输入到反相比例放大器中，经过放大和反向处理后，再与目标值进行比较，输出控制信号来实现自动调节和控制系统的稳定性。
4. 电源管理在电源管理电路中，反相比例放大器可以用于反馈调节电压。
通过将电源电压与参考电压输入到反相比例放大器中进行比较，根据比例关系调节输出信号，以使输出电压保持稳定。
5. 信号滤波反相比例放大器还可以用于信号滤波和去噪处理。
通过调节不同的电阻数值，可以实现对特定频率范围的信号进行放大或抑制，达到滤波效果，提高信号的质量和准确性。
反相比例放大电路
反相比例放大电路
集成运算放大器按照输入方式可以分为同相、反相、差分三种接法，按照输入电压
与输出电压的运算关系可以分为比例、加法、减法、积分、微分等，输入方式和运算关系组合起来，可以构成各种运算放大器。
1. 反相接法
（1）反相比例放大电路（图3.8a.1）的输入信号从运算放大器的反相输入端引入，输
出信号与输入信号反相，并按比例放大为
式中A0为运算放大器的开环电压放大倍数，rid为差模输入电阻。
在开环电压放大倍数及差模输入电阻极大的条件下，可把运算放大器看作是理想的，则上式可以简化为
电压放大倍数
集成运算放大器的输入级是由差动放大电路组成，它要求反相和同相输入端的外电阻相
等，因此要在同相输入端接入平衡电阻
图3.8a.1 反相比例放大电路。
同相比例放大器与反相比例放大器
您清楚吗?
<<西电丝路云课堂>>
Ii ui
uid
ui Ii
+
Ri +
-
-
Ro uo
Auo (ui ui )
Ii 0
ui
+
uid
ui
-
Ii 0
+
uo
-
Auo (ui ui )
◆同相输入+负反馈=同相比例放大器
uo
Au0 (ui
ui )
Auo (ui
R1
R1 R2
uo )
Rif
输入输出 同相
输入线性范围: △ui=(UOH-UOL)/Auf
◆反相输入+负反馈=反相比例放大器
另一种求法:
输入输出 反相
◆反相输入+负反馈=反相比例放大器的输入电阻Rif
应用密勒等效原理,将R2对输 入电阻的影响等效到输入端
1 uo
if
uid uo R2
uid
uid R2
uid
1
( Au 0 R2
)
密勒等 效电阻
Ri'
uid if
ห้องสมุดไป่ตู้
R2 1 Au0
0
Rif
R1 Ri'
R1
R2 1 Au0
R1
同相比例放大器与反相比例放大器对比
同相比例放大器
反相比例放大器
同相比例放大器与反相比例放大器对比(虚拟实验)
同相比例放大器
同相、反相比例放大电路仿真实验(20200709222737)
集成运放电路试题及答案
第三章集成运放电路一、填空题1、（3-1，低）理想集成运放的A ud=，K CMR=。
2、（3-1，低）理想集成运放的开环差模输入电阻ri=，开环差模输出电阻ro=。
3、（3-1，中）电压比较器中集成运放工作在非线性区，输出电压Uo只有或两种的状态。
4、（3-1，低）集成运放工作在线形区的必要条件是___________ 。
5、（3-1，难）集成运放工作在非线形区的必要条件是__________，特点是___________，___________。
6、（3-1，中）集成运放在输入电压为零的情况下，存在一定的输出电压，这种现象称为__________。
7、（3-2，低）反相输入式的线性集成运放适合放大(a.电流、b.电压) 信号，同相输入式的线性集成运放适合放大(a.电流、b.电压)信号。
8、（3-2，中）反相比例运算电路组成电压（a.并联、b.串联）负反馈电路，而同相比例运算电路组成电压（a.并联、b.串联）负反馈电路。
9、（3-2，中）分别选择“反相”或“同相”填入下列各空内。
（1）比例运算电路中集成运放反相输入端为虚地，而比例运算电路中集成运放两个输入端的电位等于输入电压。
（2）比例运算电路的输入电阻大，而比例运算电路的输入电阻小。
（3）比例运算电路的输入电流等于零，而比例运算电路的输入电流等于流过反馈电阻中的电流。
（4）比例运算电路的比例系数大于1，而比例运算电路的比例系数小于零。
10、（3-2，难）分别填入各种放大器名称（1）运算电路可实现A u＞1的放大器。
（2）运算电路可实现A u＜0的放大器。
（3）运算电路可将三角波电压转换成方波电压。
（4）运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均大于零。
（5）运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均小于零。
11、（3-3，中）集成放大器的非线性应用电路有、等。
12、（3-3，中）在运算电路中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。
中职《 电子技术基础 》期末试卷(含参考答案)
2015学年第1学期《电子技术基础》期末试卷（A卷，四大题型34小题）考试形式：闭卷一、填空题（10小题，20空格，每空格1分，共20分。
）1、直流放大器产生零点漂移的原因是：________________；________________。
2、差分放大电路的共模抑制比KCMR的含义是___________________________________，KCMR越大，抑制零漂的能力越强。
3、集成运放在应用时，电路中需加保护电路，常用的保护电路有：________________保护；________________保护；________________保护。
4、要求放大电路输入电阻大、输出电阻小，可采用________________反馈；要求放大电路输入电阻小、输出电阻大，可采用________________反馈。
5、如果要求稳定放大器输出电压，并提高输入电阻，则应该对放大器施加_______________反馈；如果要求稳定放大器输出电流，并提高输出电阻，则应该对放大器施加_______________反馈。
6、如要产生较高频率的信号，可选用________________振荡器，如要产生较低频率的信号，可选用________________振荡器，如要产生频率________________的信号，可选用石英晶体振荡器。
7、放大器能否正常工作的首要重要条件是有合适的________________。
8、在单级共射极放大电路中，输入电压和输出电压的频率________________，________________电压被放大，而相位________________。
9、在桥式整流电路中，若输出电压为9V，负载中的电流为1A，则每个整流二极管应承受的反向电压为________________。
10、已知下图中三极管各极的电位，该三极管将处于________________工作状态。
二、判断题（11小题，每小题2分，共22分。
反相比例和同相比例运算放大器
因为电路引入了深度电压负反馈，所以输出电阻很小（Ro≈0），
因为从电路输入端和地之间看进去的等效电阻等于输入端和虚地之间看进去的等效电阻，所以输入电阻Ri=R1。
二、同相比例运算放大器
1、电路结构
R1、Rf:反馈电阻，引入电压串联负反馈。
R2：平衡电阻，要求
R2=R1//Rf
该电路不存在“虚地”，引入的共模信号较大。
授课内容
一、反相运算放大器
1、 电路结构
R1：输入电阻
Rf：反馈电阻，引入电压并联负反馈
R2：平衡电阻，要求
R2=R1//Rf
反相输入端另没有接地，但其电位为地电位，所以也称为“虚地”。
优点：引入的共模信号小。
2、闭坏电压放大倍数
vo与vI成比例关系，比例系数为-Rf/R1，负号表示vo与vI反相，比例系数的数值可以是大于，等于或小于1的任何值.
课题
反相比例和同相比例运算放大器
所属章节
第Hale Waihona Puke 章：集成运算放大器教学目的
能熟练应用集成运算放大器
教学重点
1、比例运算放大器的结构
2、电压放大倍数的计算
3、电路特点
教学方法
讲授法、多媒体课件教学
课题引入
基本运算放大器包括反相输入放大器和同相输入放大器，它们是构成各种复杂运算电路的基础，是最基本的运算放大器电路。
2、闭球电压放大倍数
3、输入电阻和输出电阻
因为电路引入了深度电压负反馈，所以输出电阻很小（Ro≈0）。
根据“虚断”概念，该电路的输入电流等于0，所以输入电阻很大（Ri=∞）。
三、反相器和电压跟器
思考：如何利用反相比例运算放大器和同相比例运算放大器实现：
同相比例放大器和反相比例放大器
同相比例放大器和反相比例放大器相比例放大器是放大电压信号的一种重要电路，主要用于增强信号弱的情况下的放大效果。
其中，同相比例放大器和反相比例放大器是常见的两种类型。
它们在电路结构以及放大方式上有所不同，下面将逐一介绍这两种放大器的原理和应用。
一、同相比例放大器同相比例放大器是指输入信号与放大器输入端电源的极性相同。
它的主要特点是：输出信号与输入信号的幅度呈正比关系，且不改变其极性。
同相比例放大器通常由一个集成运算放大器、电阻和电源组成。
具体来说，集成运算放大器作为放大器的核心，主要通过负反馈的方式实现输入信号的放大。
同相比例放大器可以用于多种应用场合。
例如，在音频放大器中，同相比例放大器可以将低电平的音频信号放大到适当的水平，以驱动扬声器发出清晰的声音。
此外，同相比例放大器还常用于过程控制、信号调理等领域，起到放大和稳定输入信号的作用。
二、反相比例放大器反相比例放大器是指输入信号与放大器输入端电源的极性相反。
与同相比例放大器不同，反相比例放大器的输出信号与输入信号的幅度呈负比关系，且改变了其极性。
反相比例放大器同样由集成运算放大器、电阻和电源构成，其中电阻起到按比例分压和反向输入的作用。
反相比例放大器在实际应用中非常常见。
例如，在音频调节中，反相比例放大器可以用于音量控制电路，通过调节输入信号的幅度来实现音量的调节。
此外，在传感器信号处理中，反相比例放大器可以将微弱的传感器信号放大到能够被测量的范围内，提高信号的可靠性和可测性。
总结起来，同相比例放大器和反相比例放大器是常见的放大电路，它们在电路结构和放大方式上存在差异。
同相比例放大器适用于放大电压信号并保持其极性不变的场合；而反相比例放大器则适用于放大电压信号并改变其极性的场合。
它们在音频放大、过程控制、传感器信号处理等领域都有重要的应用。
在实际应用中，我们需要根据具体的需求选择合适的放大器类型，并合理设计电路结构。
同时，应注意电路稳定性和信号质量，确保放大器的性能和可靠性。
同相比例放大器和反相比例放大器
同相比例放大器和反相比例放大器在电子电路中，放大器是一种电路，它可以放大电压或电流信号。
在放大器中，同相比例放大器和反相比例放大器是两种常见的类型。
它们分别具有不同的特点和应用场景。
本文将从深度和广度两个方面对这两种放大器进行全面评估，以便读者能更全面地了解它们的工作原理和应用。
一、同相比例放大器同相比例放大器是一种电路，它具有高输入阻抗、低输出阻抗，可以将输入信号放大并输出。
在同相比例放大器中，输入信号与反馈信号极性相同，通过放大器放大后输出。
同相比例放大器通常用于放大正向输入信号，具有放大和滤波的功能。
它可以用于信号放大、滤波、控制系统和传感器等方面。
同相比例放大器的特点是增益稳定、频率响应宽、噪声低、非常适用于微弱信号的放大。
它还具有高共模抑制比、低温漂移和低功耗的优点。
同相比例放大器在工业控制、通信系统、生物医学仪器等领域得到了广泛的应用。
二、反相比例放大器反相比例放大器是一种电路，它具有高输入阻抗、低输出阻抗，可以将输入信号放大并输出。
在反相比例放大器中，输入信号与反馈信号极性相反，通过放大器放大后输出。
反相比例放大器通常用于放大负向输入信号，具有放大和反相的功能。
它可以用于反向信号放大、运算放大器、滤波器和振荡器等方面。
反相比例放大器的特点是增益稳定、频率响应宽、噪声低、非常适用于微弱信号的放大。
它还具有高共模抑制比、低温漂移和低功耗的优点。
反相比例放大器在音频处理、信号放大、滤波器和振荡器等领域得到了广泛的应用。
总结回顾在本文中，我们对同相比例放大器和反相比例放大器进行了深度和广度的评估。
我们了解到，同相比例放大器和反相比例放大器分别适用于不同类型的输入信号，并具有放大和滤波的功能。
它们在工业控制、通信系统、生物医学仪器、音频处理、信号放大等领域得到了广泛的应用。
个人观点和理解在我看来，同相比例放大器和反相比例放大器作为常见的放大器类型，具有各自独特的特点和应用场景。
在实际工程和科研中，选择合适的放大器类型对于系统的性能和稳定性至关重要。
同相放大和反相放大的区别
同相放大和反相放大的区别
同相放大和反相放大的区别
集成运算放大器可以接成同相放大也可以接成反相放大，那使用同相放大好还是反相放大好呢
我们选看同相放大和反相放大的区别：
1.同相放大器
优点：输入高阻抗，对输出阻抗很大的电路较有好处
缺点：放大电路没有虚地，(除了差模信号外)还有有较大的共模电压，抗干扰能力相对较差，(用同相要有较高的共模抑制比)另一个小缺点就是放大倍数只能大于1；
2. 反相放大器
优点:两个输入电位始终近似为零(同相端接地，反相端虚地)，只有差模信号，抗干扰能力强；
缺点：输入阻抗很小，不适用与前级电路输出阻抗很大的场合
3．就是相位问题
由此可见，对比它们要在以下几个方面：
输入输出阻抗
共模的抗干扰
相位
1.同相放大器的输入电阻取值大小不影响输入阻抗，而反相放大器输入电阻约等于输入阻抗。
2.当要求输入阻抗很高的时候就应选择同相放大器了.
3.如果要求输入阻抗不高时，此时可以选择同相也可以选择反相，在不考虑相位时，首选反向放大，因为反向放大只存在差模信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

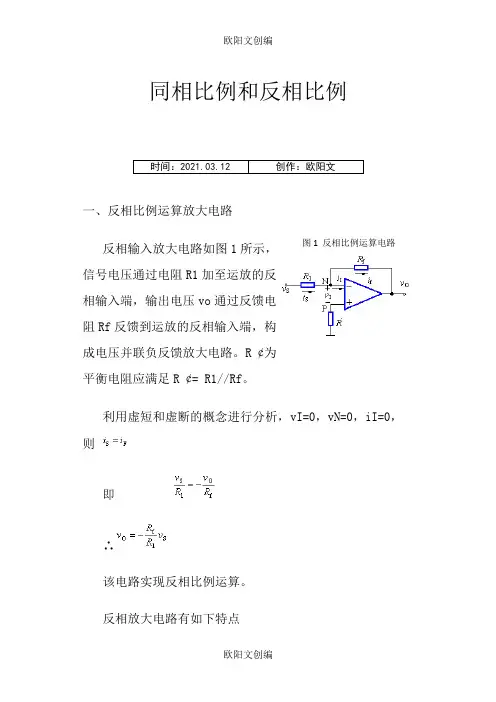

同相比例和反相比例
一、反相比例运算放大电路
反相输入放大电路如图1所示，信号电压通过电阻R 1加至运放的反相输入端，输出电压v o 通过反馈电阻R f 反馈到运放的反相输入端，构成电压并联负反馈放大电路。
R ¢为平衡电阻应满足R ¢= R 1//R f 。
利用虚短和虚断的概念进行分析，v I=0，v N=0，i I =0，则
即
∴
该电路实现反相比例运算。
反相放大电路有如下特点
1．运放两个输入端电压相等并等于0，故没有共模输入信号，这样对运放的共模抑制比没有特殊要求。
2．v N= v P ，而v P=0，反相端N 没有真正接地，故称虚地点。
3．电路在深度负反馈条件下，电路的输入电阻为R 1，输出电阻近似为零。
二、同相比例运算电路
图 1 反相比例运算电路
同相输入放大电路如图1所示，信号电压通过电阻
R S加到运放的同相输入端，输出电压v o通过电阻R1
和R f反馈到运放的反相输入端，构成电压串联负反馈放
大电路。
根据虚短、虚断的概念有v N=v P=v S，i1=i
f
于是求得
所以该电路实现同相比例运算。
同相比例运算电路的特点如下
1．输入电阻很高，输出电阻很低。
2．由于v N=v P=v S，电路不存在虚地，且运放存在共模输入信号，因此要求运放有较高的共模抑制比。
三、加法运算电路
图1所示为实现两个输入电压v S1、v S2的反
相加法电路，该电路属于多输入的电压并联负反馈
电路。
由于电路存在虚短，运放的净输入电压v I=
0，反相端为虚地。
利用v I=0，v N=0和反相端输入
电流i I=0的概念，则有
或
图1 同相比例运算电路
图1 加法运算电路
由此得出
若R 1= R 2= R f ，则上式变为 –v O= v S1+ v S2
式中负号为反相输入所致，若再接一级反相电路，可消去负号，实现符 合 常规的算术加法。
该加法电路可以推广到对多个信号求和。
从运放两端直流电阻平衡的要求出发，应取R ´=R 1//R2//R f 。
四、减法运算电路
1、反相求和式运算电路 图1所示是用加法电路构成的减法电路，第一级为反相比例放大电路，若R f1=R 1，则v O1= –v S1；第二级为反相加法电路，可以推导出
若取R 2= R f2，则v O = v S1–v S2
由于两个运放构成的电路均存在虚地，电路没有共模输入信号，故允许v S1、v S2的共模电压范围较大。
2、差分式减法电路
图 1 反相求和式减法电路。
