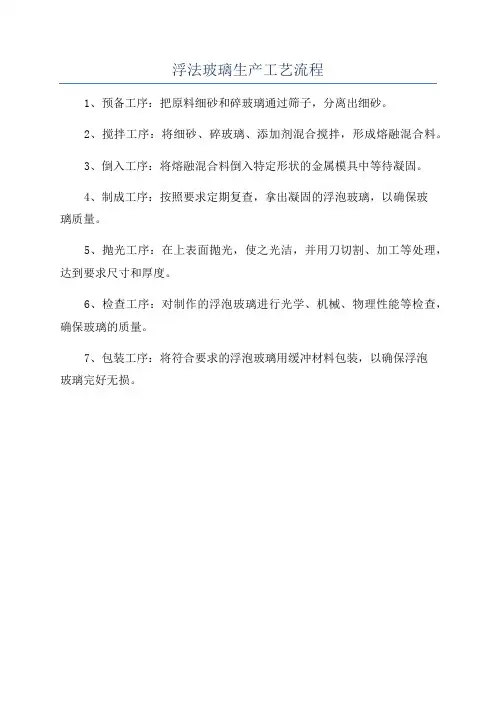

浮法玻璃生产工艺流程
浮法玻璃生产工艺流程
1、预备工序：把原料细砂和碎玻璃通过筛子，分离出细砂。
2、搅拌工序：将细砂、碎玻璃、添加剂混合搅拌，形成熔融混合料。
3、倒入工序：将熔融混合料倒入特定形状的金属模具中等待凝固。
4、制成工序：按照要求定期复查，拿出凝固的浮泡玻璃，以确保玻
璃质量。
5、抛光工序：在上表面抛光，使之光洁，并用刀切割、加工等处理，达到要求尺寸和厚度。
6、检查工序：对制作的浮泡玻璃进行光学、机械、物理性能等检查，确保玻璃的质量。
7、包装工序：将符合要求的浮泡玻璃用缓冲材料包装，以确保浮泡
玻璃完好无损。
浮法玻璃原料工艺课件.pptx
浮法玻璃原料工艺
