栈桥作业指导书
4栈桥施工作业指导书QL004概论
新建北京至张家口铁路JZSG-5标段桥梁工程编号：QL004 栈桥、钻孔平台施工作业指导书单位：中铁大桥局集团有限公司新建京张铁路五标项目部编制：审核：批准：2016年04月10日发布 2016年04月11日实施栈桥、钻孔平台施工作业指导书1 适用范围本作业指导书适用于京张铁路JZSG-5标栈桥施工。
具体局部细节根据各工程的水文、地质等环境和工艺情况做调整。
2 作业准备2.1 内业技术准备（1）应在开工前组织技术人员认真学习施工组织设计，阅读、审核施工图纸，澄清相关技术问题，熟悉规范和施工技术标准。
（2）制定现场施工安全保证措施，制定有针对性的应急预案。
（3）钢管桩施工前应掌握施工所在区域的工程地质、水文条件。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考试合格后持证上岗。
（4）根据设计资料对栈桥钢桩坐标复核无误。
（5）依据验收标准及建设、监理单位要求，编制技术资料、施工原始记录、检验批资料表格计划。
2.2 外业技术准备（1）施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
（2）建立钢结构加工厂并投入使用。
3 技术要求（1）栈桥施工按照设计要求进行。
（2）钢管桩、分配梁、贝雷片油漆涂层厚度应满足设计要求。
（3）焊接工艺满足设计要求，焊缝高度不小于设计要求。
4 施工程序与工艺流程栈桥施工主要流程为：钢管桩施工→联结系施工→分配梁施工→贝雷片施工→桥面板铺设→栏杆施工。
具体栈桥施工流程见图4-1。
5 施工要求5.1 施工准备根据栈桥类型及现场地质情况，选定钢管桩施工方法。
根据图4-1栈桥施工流程图施工组织安排，编制钢管桩材料计划，保证钢管桩供应。
在钢结构加工厂内预先加工标准联结系构件、桩头及分配梁等构件，确保钢结构预制件供应。
5.2、钢管桩下沉施工钢管桩下沉采用悬打法施工，利用100t履带吊机配合打桩锤施打钢管桩。
履带吊停放在桥台（或已施工完成的栈桥桥面），吊装悬臂导向支架，利用悬臂导向支架精确打入栈桥基础钢管桩，测量组确定桩位与桩的垂直度满足要求后，开动振桩锤下沉到位。
5#输煤栈桥吊装作业指导书
目录1、吊装概况 (2)2、施工准备 (2)3、吊装计划及明细 (3)4、吊装方法 (4)5、安全文明施工措施 (5)6、附图 (6)4#、5#输煤栈桥吊装作业指导书一、吊装概况5#输煤栈桥共有4跨钢桁架，其中GHJ-1和GHJ-2安装在碎煤机至5-2柱之间，2榀钢桁架GHJ5-3安装在5-2柱至5-3柱之间，2榀钢桁架GHJ5-4安装在5-3柱至5-4柱之间，GHJ5-5和GHJ5-6安装在5-4柱和4#转运站之间。
4#栈桥安装在3#、4#转运站之间。
5#栈桥的整体坡度为7.8度。
4#栈桥整体坡度为11度。
二、施工准备2.1 所有参加吊装的人员必须接受体检并合格；2.2 所有参加吊装的人员必须接受安全技术交底；2.3 组合件的尺寸及高强度螺栓必须经四级验收合格；2.4 每件组合件都要按照施工方案在指定的位置进行组合；2.5 每台吊车的停车位置都要进行夯实，以防起吊重物后吊车的支腿出现下沉；2.6 钢支架吊装前，要在钢支架的柱头搭设柱头架子；三、吊装计划及明细四、吊装方法4.1 4#、5#栈桥根据土建基础完成的情况采用由高到低的吊装顺序。
桁架需要过铁路公路等公共场合，没有足够的地面组对空间，为减少构件组合时占用大量的场地，钢桁架采用单片吊装。
单片桁架吊装就位后应及时将予埋螺栓加垫片用螺帽拧紧，使桁架固定在基础面上，用拖拉绳将桁架上弦固定好。
然后进行另一片桁架的吊装工作，桁架就位后依次吊装桁架上弦梁、下弦梁、水平支撑等。
4.1.1 钢丝绳的选择5-1钢桁架重量G=6.4吨*9.8N*1000=62720N吊装时采用一台吊车进行，停在碎煤机北侧5-1与5-2的中间轴的西侧，用一对长14米的钢丝绳分4股从桁架下弦与下弦梁的连接处用卸扣绑扎一圈，绳索夹角为600，吊车吊钩与下弦的垂高6.5米。
单股钢丝绳拉力F1=G1/cos600/4=129360*2/4=64680N安全系数k=8钢丝绳的破断拉力总和为ΣP=64680*8=517440N钢丝绳选用Φ30，抗拉强度1520MPa，破断拉力总和≥518772N>517440N。

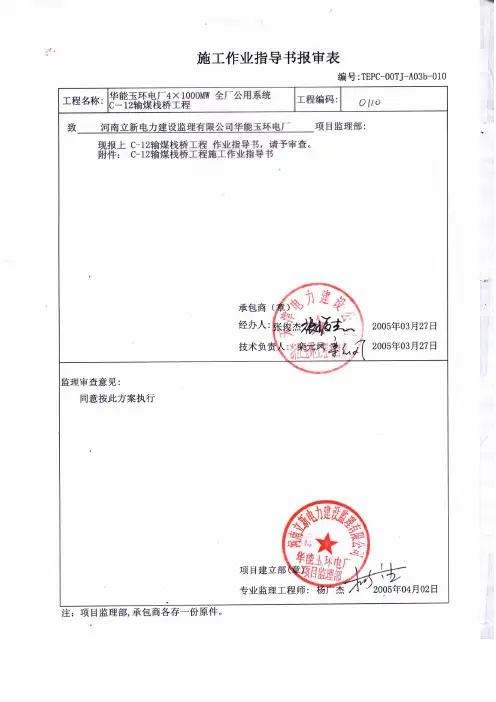

输煤栈桥施工作业指导书
目录1、工程概况及工程量 (01)1.1工程概况 (01)1.2主要工程量和工期 (01)2、编制依据 (01)3、作业前必须具备的条件和应做的准备 (02)3.1技术准备 (02)3.2参加作业人员的资格和要求 (02)3.3作业工机具 (03)3.4材料及设备 (04)3.5安全器具统计表 (05)3.6其它 (05)4、作业的程序方法和内容 (05)4.1作业程序的步骤流程 (05)4.2施工方案 (05)4.3施工方法 (06)5、质量控制点的设置和质量通病预防 (18)5.1 质量目标 (18)5.2 质量控制及质量通病预防 (18)5.3 作业活动中对控制点的设置 (19)5.4 作业结束的检查验收和应达到的质量标准 (19)5.5雨季施工措施 (19)6、作业的安全要求、环境条件和文明施工 (20)6.1作业的安全危害因素辨识和控制(见附录) (21)6.2 环境条件 (21)6.3文明施工措施 (21)7、附录 (22)7.1施工危险因素和环境因素辨识及控制对策表 (22)7.2作业指导书审批页 (22)7.3 C-12输煤栈桥进度计划 (22)1工程概况及工程量1.1 工程概况华能玉环电厂4³1000MW BOP工程C-12输煤栈桥基础垫层为C10混凝土，基础为C30现浇钢筋混凝土结构， 1201-1202轴、1203-1204轴、1206-1207-1208轴、1210-1211-1212轴的基础采用连梁连接；梁、柱、桥面板均为C30现浇钢筋混凝土结构。
钢筋保护层：基础底筋100mm，基础的其它部位40mm；柱的保护层-0.500米以上30mm，-0.500米以下为40mm;梁30mm；板20mm。
本工程相对标高±0.000m相当于4.400米（85国家高程），结构最高点为9.98米,最低点为0.779米。
1.2 主要工程量和工期1.2.1 主要工程量土方开挖：2000m3C10混凝土：18m3C30混凝土：282m3钢筋数量：55t1.2.2 工期C-12输煤栈桥结构工程计划2005年03月25日开工, 2005年6月25竣工，总工期为90个日历日。
钢栈桥作业指导书
钢栈桥施工作业指导书1 目的明确岳口汉江特大桥主墩钢栈桥施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范钢栈桥施工。
2 编制依据《铁路工程施工组织设计指南》（铁建设〔2009〕226号）、《钢结构工程施工质量验收规范》GB50205-2001、《天仙及潜江铁路工程施工图设计文件》3 适用范围适用于天仙及潜江铁路JHSG-2标岳口汉江特大桥91#主墩钢栈桥施工。
4 栈桥施工方法钢栈桥采用“钓鱼法”进行施工，利用55t履带吊机吊挂DZ90型振动锤由岸往水依次施打钢管桩、铺设桥面，逐跨推进。
钢栈桥搭建施工顺序图如下。
1、利用履带起重机提升振桩锤沉放钢管桩。
2、钢管桩沉放就位，准备安装贝雷梁。
3、利用履带起重机安装贝雷梁，铺设桥面结构。
4、按上述方法施工下一跨栈桥。
图1 栈桥施工示意图4.1 工艺流程工艺流程见图2。
图2 栈桥施工工艺流程图4.1.1栈桥起始墩为保证栈桥与后方连接，在0#台钢管桩后面采用钢筋混凝土挡土墙，台背用石渣填筑。
挡墙总宽为8m，挡墙顶面与栈桥桥面标高齐平。
4.1.2全站仪岸上建立基站全站仪在岸上建立基站，适时控制钢管桩的平面位置、倾斜度及标高。
4.1.3 振动下沉钢管桩栈桥钢管桩为直径Φ630mm（δ8），钢管桩在操作平台上接长，要求接长钢管桩同轴无偏心，焊缝饱满无气泡，钢管桩一次接长到设计长度，接头位置沿钢管桩四周布置4块加劲板，加劲板和钢管桩紧贴满焊，加劲板用1.0㎝厚的钢板加工，尺寸大小为15㎝×30㎝。
采用55t履带吊车沿钢栈桥前端吊振动锤打桩，施工时注意履带吊悬出长度不准超过2米，吊机吊起振动锤通过振动锤的液压钳夹注钢管桩吊立起来，同时履带吊的小钩需吊住钢管桩起辅助起吊作用。
根据测量人员定位后，钢管桩平面位置及垂直度调整完成后，开始压锤，依靠钢管桩及打桩锤的重量将其压入土层，测量复测桩位和倾斜度，偏差满足要求后，开振动锤。
振动锤开始时，分一阵一阵打，每阵2～3秒，施打3到4阵等钢管桩入泥深度够或能自身稳定时侧量员观测下桩的位置和垂直度，不符合要求的话应拔出来重新定位和调整到合格，合格后振动锤持续进行振动施打，钢管桩的最终桩尖标高由入土深度控制，若钢管桩无法施打至设计标高，及时汇报、分析原因，拿出解决办法，直至钢管桩的入土深度满足设计要求和已证明钢管桩达到了设计承载力。
栈桥施工标准化作业指导书
栈桥施工标准化作业指导书2017年02月21日目录1、编制目的：2、设计要求及施工质量标准：3、适用范围：4、施工作业流程及工艺：5、需要配备的资源：6、质量检查及验收：7、各项记录表：1、编制目的国道107改线官渡黄河大桥在郑州境内跨越黄河，为满足黄河南北两岸材料运输要求及主桥水中桥墩的施工，在主桥上游侧搭设施工临时钢栈桥，为规范钢栈桥施工作业流程、作业标准，有效地指导钢栈桥施工，确保施工安全，同时为以后类似工程施工提供参考，特制定钢栈桥施工标准化作业指导书。
2、设计要求及施工质量标准2.1 栈桥总体布置官渡黄河大桥栈桥全长1077.29m，净宽7.5m，全桥共15联，标准跨度12m，制动墩跨度3m，通航孔1处，跨径21m。
栈桥第一联为六跨连续梁，主梁长度7 5m；第二联为四跨连续梁，主梁长度51m；第三联至第十三联为六跨连续梁标准跨，主梁长度75m；第十四联为五跨连续梁+通航孔（跨径21m），主梁长度84m。
第十五联为四跨跨连续，主梁长度51m。
每联设置普通墩、制动墩、伸缩缝墩，联与联之间设置10cm伸缩缝（按平均气温20℃考虑）。
栈桥第一联设4%纵坡，其余各联纵坡为0,栈桥全桥横坡为0。
栈桥中心线与主桥中心线距离为28.25m，栈桥高程按主桥10年一遇洪水位（86.72m）+安全距离考虑，控制标高为88.5m （贝雷梁底高程）。
栈桥全景图2.2 栈桥设计标准（1）、设计使用年限：3年（含栈桥搭设、拆除）；（2）、设计等级：四级公路（双车道+1m人行）；（3）、设计行车速度：20km/h；（4）、设计洪水频率：10年一遇；（5）、设计荷载：以施工所需车辆荷载控制，具体如下：①70t履带吊行走及作业；②10m³混凝土运输车行走；③施工现场材料运输车（公路-I级荷载车辆荷载）。
2.3 、栈桥构造栈桥上部结构由上至下依次为整体桥面板（10mm厚钢质桥面板、I12.6工字钢纵向分配梁）、I25工字钢横向分配梁、“321贝雷片”主梁、双拼HN400×200型钢主横梁、双拼HN500×200型钢主纵梁（伸缩缝墩处）。
输煤系统(输煤栈桥)作业指导书要点
输煤系统（输煤栈桥）作业指导书要点
1．工程(系统或设备)概况及工程量
1.1 系统或设备概况(作业涉及的系统范围、设备简介)
1.2 工程量(范围、具体工作量等)
1．3工期：180天
2．编制依据
3．作业前的条件和准备
3.1 技术准备：
完成施工组织设计，作业指导书，图纸会审，施工技术交底，安全交底等等
3.2 作业人员(配置、资格、职责)
3.3 作业机具(包括配置、等级、精度等)
3.4 材料
3.5 安全器具
3.6 场地道路
3.7 工序交接
3.8 其他
4．作业程序的步骤和方法
4.1 作业程序的步骤流程
4．1．1栈桥钢结构施工
搭设制作钢平台→放大样→号料、下料→调直→钢结构组合→焊接→钢结构除锈→钢结构涮漆→基础测量放线→垫铁及基础螺栓检查→栈桥组合吊装→校正→支撑及檩条安装→焊点油漆补涮→结构验收、下步工序
4．1．2栈桥桥面施工工序
桥面板构件厂预制→桥面板运输→桥面板绑扎→桥面板吊装到位→桥面板安装焊接→桥面板板缝支模→桥面板钢筋绑扎→桥面板埋件安装→桥面板混凝土浇筑→混凝土养护→模板拆除→防线交安
4．1．3栈桥复合板封闭、门窗安装、暖气安装、特殊消防施工、涂料施工工序（略）
4.2作业方法
5．作业过程中控制点的设置和质量通病及预防
5．1质量通病及预防
参考其他作业指导书
5．2 控制点的设置及要求
5．3 质量标准及要求
根据具体工程的质量整体目标分解该项目的质量分目标，并编写相应的保证措施
6．作业的安全要求和环境条件
6.1作业的安全危害因素辨识和控制
作业名称：输煤栈桥。
钢栈桥及钢平台作业指导书
一、工程概述本桥跨越资江，属深水大跨桥，全长1941m，中心里程DK183+761.85。
主桥孔跨布置为(60+3×100+60)m双线连续箱梁，主桥18#～21#墩为水中墩，承台平面尺寸为14.4×25.2米，高6.5米，大承台高4米，小承台高2.5米，每个承台下设15根根据工程实际需要，栈桥只在18#~20#搭设，全长200m，宽8m。
20#墩桩基施工采用水中钢平台，18#、19#、21#采用筑岛施工。
二、栈桥及钢平台的设计说明1、主要作用和功能⑴栈桥是桥梁基础、墩身及上部构造的钢筋、混凝土、模板等材料的运输通道；是钻机、吊车、施工车辆等机械设备进场或转场通道；是人员通行的通道。
⑵钢平台是钻孔桩基施工的工作平台。
2、设计遵循原则本桥水中墩为18#～21#墩，共4个桥墩。
为了快速、安全和方便的施工主桥水上桥墩，在18#~20#搭设施工栈桥作为各种材料、机具、人员等的运输通道。
主要遵循的是“安全”和“经济”的原则。
“安全”原则要求栈桥及钢平台具有足够的承载能力，不发生任何因栈桥和钢平台问题造成的人员伤亡、不能延误资江特大桥主桥的工期。
因此设计标准不可偏小，必须留有足够的富余度。
“经济”原则要求栈桥的设计应该通过各方面的优化尽量降低造价。
从“安全”原则出发，结构的强度、延性都应留有足够的富余。
从“经济”原则出发，栈桥的使用期为3年，作为临建工程，建设高度依据下游浪石滩水电站水库20年一遇的建库回水位标高确定。
三、栈桥及钢平台的设计1、栈桥及平台使用要求（1）栈桥承载力应满足QUY50履带吊在桥面行走及起重要求，35t混凝土罐车行走及错车要求。
（2）栈桥的宽度设置应满足各种施工车辆行走的要求。
（3）栈桥的平面位置不得妨碍钻孔桩施工、承台、墩身施工。
（4）栈桥高程设计按下游浪石滩水电站水库20年一遇水位设计高出2m，即182m。
（5）平台承载力应满足QUY50履带吊在平台上行走及起吊20t要求；每台10t 重的冲击钻机（工作状态下P=40t，钻机底座尺寸3.0×5.0m）。
钢栈桥施工作业指导书.pptx
一、水文情况
江东大桥位于杭州市区的东北角，桥址处两岸地形平坦，地面高 程一般为 4～8 m，河槽宽浅，勘测期间一般水深为 2～6 m,且西岸 至东岸渐深。河床底面高程在河流中冲刷，尤其在洪水的冲刷作用下 处于动态变化之中。钱塘江大潮周期为 15 天，农历每月的初三、初 四和十七、十八前后的 5-7 天最大，同时也是每月涌潮最高的时间。
二、栈桥施工
施工主栈桥总长度为 802.1m,分为堤内栈桥和钱江水中栈桥两部 分, 堤内栈桥长 138.5m，是从大堤通向钢箱梁拼装场地栈桥,其在大 堤处与江中栈桥相连； 江中栈桥总长为 663.6m，共九联，第一联 为型钢栈桥，第二联～第九联为装配式贝雷桁架，其跨径布置为：第 一联 8.3m；第二联 12.1＋10×12m＋15m；第三联 12.1＋5×12＋ 12.1m；第四联～第八联 12.1＋4×12m＋12.1m；第九联 7.5×2＋3 ×12＋12.1m，长 63.1m。堤内栈桥总长 138.48m，共三联，跨径 布置为：第一联 8.0＋8.0m；第二联 2.2＋16.5＋18＋15×2＋15.2m； 第三联为 8.2＋3×8.0m。钱江水中栈桥的顶面标高为＋10.3m，同 原大堤顶面标高。作业面从大堤边往水中施工，采取 50T 履带吊提 升振桩锤逐孔振沉钢管桩,逐孔架设上部结构的施工方法。 1、钢管桩施工
全部准备好后振桩锤方可插打钢管桩。 f. 钢管桩之间的连接必需满焊，各加长加劲板也连接焊缝质量合格后方 可打设钢管桩。
钢管桩平面位置偏差控制双排桩 80mm，双排桩 50mm 以内， 垂直度控制在 1％以内。
（5）钢管桩间斜撑、平联、桩顶分配梁施工 钢管桩振沉到位后，及时安排测量技术人员对钢管桩进行标高放 样，钢管桩振桩施工处完成后，然后及时进行该墩钢管桩间牛腿、平 联、斜撑、桩顶分配梁施工（钢管桩的连接施工必须安排在低水位 时
输煤栈桥安装作业指导书
输煤栈桥安装施工方案编制：校对：审核目录1适用范围 (1)2编制依据 (1)3作业项目概述 (1)4作业准备 (1)5作业条件 (1)6作业顺序 (2)7作业方法 (3)8工艺质量要求 (5)9质量记录 (6)10计量工器具测量记录 (7)11安全管理、文明施工及环境保护 (7)1适用范围1.1本作业指导书仅适用于神华新疆68万吨/年煤基新材料项目厂动力装置,输煤栈桥；1.2为确保输煤栈桥安全顺利吊装就位以及安装质量符合相关要求特编制。
2编制依据2.1 输煤栈桥相关图纸F12191S-T0626；2.2《国家生产安全工作规定》；2.3设备吊装安全作业管理规定 QB/DR10320-2012；2.4《建筑施规范工起重吊装工程安全技术》JGJ276-2012；2.5《重要用途钢丝绳》GB/8918-2006；2.6《钢结构设计规范》GB/50017-2003 ；2.7《起重机钢丝绳保养、维护、安装、检验和报废》GB/T5972-20093作业项目概述3.1神华新疆68万吨/年煤基新材料项目厂动力装置输煤栈桥项目,标段工程4#输煤栈桥宽度7.4m，长度328.7m。
3.3吊装方法简述：本工程为特殊结构工程，因最高吊装高度为50米，吊装半径为10米，支柱最重为62吨,需用260T吊车分上下段两次吊装。
桁架安装根据现场情况，需260吨汽车吊与1T60汽车吊布置在栈桥一侧离栈桥9米处，两台吊车同时吊装。
4作业准备4.1拟人力资源配备4.3已经进行过施工技术（安全）交底，保证每位员工熟知工艺流程、安全措施、质量要求等各项内容。
4.4参加施工人员具有相关资格；全体施工人员应受过三级安全教育，并考试合格。
4.5特殊工种应持证上岗，证件符合作业要求。
4.6所有机具、绳具等全部起重装置安装完，经检查全部合格。
4.7检查吊装工具、吊具是否准备齐全，符合安全技术要求。
4.8检查防护用品是否配备齐全，应做好安全设施的布设。
栈桥施工作业指导书
栈桥施工作业指导书1.适用范围及概况适用于京福铁路客专（闽赣）III标二工区部分水中钢栈桥施工。
2.作业准备2.1内业技术准备2.1.1按照施工方案制定结构的布置图交底、钢管桩、贝雷梁及桥面铺装加固的技术交底，组织技术及施工人员培训学习。
2.1.2制定水上专项安全技术交底，并进行定期的培训。
2.2外业技术准备2.2.1考查近几年的水位情况及汛期，确定常水位及最大水深。
2.2.2设置项目部管理人员专职办公室及住所，并配备办公设施及用品，为便于施工人员就近施工提供安全、且利于休息的环境住所，同时在施工现场设技术人员值班房一个，24小时提供技术支持。
3.技术要求1)起吊桩时，应平稳提升，使各吊点同时受力。
在起吊中，应用钢丝绳捆绑并控制桩的下端。
2)锤击沉桩时，观察、控制桩位和桩的竖直度或倾斜度。
3)接长的钢管桩必须满焊，且在沿管周的四个方向分别加30*30㎝相当于管壁厚度的钢板加劲。
4)架设贝雷梁及分配梁、承重梁时，先放线在就位，经过精确调整后在固定。
4.施工程序及流程岸上接桩→运桩船就位→吊桩对位→插桩→启动振动锤沉桩至一定深度→再次校核桩位→沉桩至设计深度→放样精割桩头→桩帽施工一纵向架设I56工字钢帽梁→布设横向I56双拼工字钢分配梁→架贝雷梁→铺装［20槽钢→铺设1.5米宽行车道板。
5.施工要求5.1施工准备5.1.1沉桩前先在岸边修筑陆上汽车吊进场便道及埋设浮吊定位桩，定位桩应牢固、不易拔起。
另外，还需在岸边设置打桩定位观测平台，以控制沉桩过程中的垂直度及纵、横轴线。
5.1.2根据栈桥所处位置及桩基的类型，水中桩选择20T浮吊配合90KW电动振动锤进行沉桩施工；靠近岸边处，浮吊无法停靠的桩位采用25T汽车吊配合振动锤进行钢管桩下沉施工。
5.2施工工艺5.2.1栈桥结构便桥桥面宽度为 6.0m，基础形式为打入钢管桩，钢管桩外径为530mm，壁厚为10mm。
沿栈桥长度方向每12m布置一排，每排四根，成井字形布置，每根钢管桩长度30m。
钢栈桥施工作业指导书
2.测量记录；
3.栈桥中心线与桥位中心之间的距离符合图纸要求。
建造工程师
设计管理工程师
技术总监
3
钢管桩接长
1.钢管桩接长采用对接满焊，焊缝要求饱满；
2.接口清理、焊接、焊缝清理及处理符合设计要求；
3.焊接环境湿度不宜高于80%；温度不得低于0℃。
1.上下节桩错口不大于3mm；
钢栈桥施工作业指导书
（易发事故：坍塌、高处坠落、物体打击）
作业步骤
工序流程
作业要点
验收标准
责任人
实施人
验收人
监督人
1
作业前准备
1.钢栈桥施工专家论证合格；
2.施工方案审批及交底到位；
3.现场大、小型机械配置选型安装（吊车、平板车、振动锤、发电机、电焊机、测量设备等）。
1.各项方案审批流程齐全、交底到位有针对性；
1.吊车合格证、年检记录；
2.操作人员作业证；
3.吊索吊具符合规范要求；
4.各电器元件、限位装置、报警装置等齐全有效。
建造工程师
安全工程师设计管理工程师
安全总监技术总监
6
钢管桩打设
1.沉桩按照从大里程向小里程使用履带吊和振动锤进行施工施工；
2.施工前计算钢管桩中心平面坐标；
3.平面位置会发生变化时，根据水流情况可向上游预偏3～4cm，并在钢管桩上拉好缆风绳进行定位，防止震动锤摆动；
建造工程师
安全工程师设计管理工程师
建造总监
安全总监技术总工
13
贝雷桁架梁拆卸
1.严格按拆除方案施工；
2.分配梁拆除后，进行贝雷桁架拆卸。
3.纵向按跨径断开拆除，贝雷梁在后端栈桥分解成单片贝雷用平板车运走存放；
水中栈桥作业指导书
(此文档为Word格式，下载后可以任意编辑修改！）水中栈桥作业指导书1.0编制目的本指导书适用于水中栈桥各工序施工作业，指导栈桥工程的施工及各项施工工序的指导、技术要点和材料的选用。
2.0编制依据《中华人民共和国安全生产法》、《建设工程安全管理条理》《铁路工程施工安全技术规程》3.0适用范围栈桥形式:跨越航道的栈桥设为双向通车，桥面宽度为9米，常规栈桥采用单向行车，栈桥宽度为6米，栈桥每150米设置会车台。
栈桥的设计荷载根据现场的机械设备等情况综合确定。
4.0施工工艺流程水中栈桥施工工艺流程框图5.0栈桥施工5.1施工准备根据现场环境、施工所需的机械设备等情况，确定栈桥的布置形式及布置的具体位置。
栈桥拟布置的位置，需要跟当地政府相关部门协调，做好场地临时占用审批工作。
安排专人负责施工前的安全及环境保护的安排和保护。
施工前首先须通过静载试验(在河床中打入钢管桩，按照设计单桩承载力的1.3倍加载3～5天，观测其沉降量，以调整管桩的布置和施工贯入深度)。
确定钢管桩贯入度、桩底标高和下沉速度与承载力的关系，并以此来确定打桩的依据。
5.2栈桥施工栈桥施工主要由基础钢管桩振打、万能杆件或贝雷梁主桁架设、桥面铺装三部分组成，栈桥基础施工采用50t履带吊配合液压打桩锤施打钢管桩；栈桥主桁采用在后方场地内拼装分组桁架，将分组桁架运至现场利用吊车组拼成整体；桥面施工采用在后方将桥面分块加工成标准化模块，由汽车运输到位后利用履带吊吊装架设，依次逐跨施工。
⑴打桩施工先在岸边上打入定位桩，履带吊吊装导向架就位。
悬臂导向支架精确就位后，运输钢管桩就位。
履带吊吊装振动锤和桩帽与桩顶连接，将桩吊至设计桩位后，慢慢放松吊机钢丝绳，直至桩落于河床面，桩心误差不得大于3cm，并用导向架控制好垂直度，确保钢管桩合理承载。
50t履带吊配合DZ-90振动锤沿测定孔位打桩，一排钢管桩振打完毕将导向架移开，铺设分配梁、主梁及桥面系，然后转入下一孔栈桥施工。
栈桥施工作业指导书
栈桥施工作业指导书1.合用范围合用于杭长（沪昆）铁路客专湖南段HCTJⅠ标栈桥施工。
2.作业豫备2．1内业技术豫备作业指导书编制后，应在动工前组织技术人员认真学习施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证办法，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
外业技术豫备施工作业层中所涉及的各类外部技术数据搜集。
修筑生活衡宇，配齐生活、办公设施，知足主要管理、技术人员进场生活、办公需要。
3.技术要求新钢板桩验收时，应备有出厂合格证，机械性能和尺寸符合要求。
经整修或者焊接后的钢板桩，应用同类型的钢板桩作锁口通过实验检查。
验收或者整修后的钢板桩，应分类、编号、记录寄存。
锁口内不得积水。
钢板桩堆存、搬运、起吊时，不得损坏锁口损坏和由于自重而引发残存变形。
钢板桩接长应以等强度焊接。
当吊装设备许可时，应将2～3块钢板桩拼成一组组合桩，组拼后用坚固夹具夹牢。
插打钢板桩应符合下列规定：插打前，在锁口内应涂抹防水混合料，组拼桩时应用油灰和棉絮捻塞拼接缝。
插打顺序应按施工组织设计进行，可由上游分双侧插向下游合龙。
插打时必需有靠得住的导向设备。
宜先将全数钢板桩逐根或者逐组插打稳固，然后挨次打到设计高程。
开始打的几根或者几组钢板桩，应检查其平面位置和垂直度。
当发觉倾斜时，应即予纠正。
当吊桩起重设备高度不够时，可改变吊点位置，但不低于桩顶以下1/3桩长。
钢板桩可用锤击、振动、或者辅以射水等方式下沉。
但在黏土中，不宜利用射水。
锤击时应利用桩帽。
钢板桩因倾斜无法合龙时，应利用特制楔形钢板桩，楔形的上下宽度之差不得超过桩长的2％。
钢板桩相邻接头应上下错开不小于2m。
围堰快要合龙时，应往往观测周围的冲淤状况，并采取预防上游冲空涌水或者下游积淤的办法。
同一围堰内，利用不同类型的钢板桩时，应将两种不同类型钢板桩的各一半拼接成异型钢板桩。
锁口漏水，可用板条、旧棉絮条等在内侧嵌塞，同时在漏缝外侧水面撒细煤渣与木屑等，使其随水流自行阻塞，必要时可外部堵漏。
栈桥施工作业指导书
新建港尾铁路桥梁工程编号：ZQ-01钢栈桥（纵梁为工字钢）施工作业指导书钢栈桥施工作业指导书1、适用范围本指导书适用于南溪特大桥小里程钢栈桥的施工（纵梁为工字钢）。
2、编制依据2.1根据新建漳州港尾铁路施工设计图；2.2根据铁道部和交通部现行的设计规范、施工规范、验收标准等有关文件。
2.3铁道部门已推行成熟的施工方法。
2.4有关现场踏勘调查资料，水文地质调查资料。
2.5从事类似铁路工程中积累的施工经验、技术总结及现有的施工力量和机械设备情况。
钢栈桥施工方案1、钢栈桥施工工艺流程及主要方法1.1钢栈桥施工工艺流程如下：钢管桩加工制作—吊车就位—振动锤与钢管桩连接—测量定位—振动下沉钢管桩—钢管桩间联接系焊接—桩顶钢板及分配梁安装—吊车纵向安装纵梁—装配式钢桥面板安装—栏杆安装1.2钢栈桥施工方法本项目钢栈施工主要包括钢管桩基础施工、纵梁架设、型钢分配梁及桥面板铺设、桥面附属设施施工。
1.2.1钢管桩的加工与运输、钢管桩施工：钢管外径426mm、壁厚7mm、Q235钢。
钢管桩对接时加竖向拼接板，钢管桩焊接成型后外型尺寸（外周长、椭圆度、纵轴线偏差应满足质量要求）。
钢管桩在起吊、运输和存放过程中，应尽量避免由于碰撞等原因造成的管身变形和损伤。
施工时用25吨汽车吊吊DZ50振动锤夹紧钢管桩进行施工，施工过程应保证钢管垂直度，当钢管桩入土达到2m左右时方可连续沉桩，下沉过程中应及时检查钢管倾斜度，发现倾斜应及时采取措施调整。
②、桩间联接系及桩顶横梁安装桩间联接系的安装时为了增加横向钢管桩之间的刚性，使之受力均匀。
每排钢管桩插打完成经检查合格后，应及时焊好桩间联接。
桩顶联接与钢管桩之间用扩大钢板联接，然后在钢板焊接工字钢横梁。
③、纵梁及桥面安装在桩顶横梁上测量出每组纵梁的准确位臵后，用吊车安装纵梁就位，纵梁安装到位后横向、纵向均焊接定位挡块及压板，将其固定在横梁上。
纵梁安装完成后在上面安装整体装配式钢桥面板及栏杆。
ZTGHZYQL--098栈桥使用维护作业指导书
栈桥使用维护作业指导书1 目的为规范栈桥的使用和维护，有效控制和消除栈桥的使用维护作业中的危险源、危害因素，防止事故发生，保证施工安全，制定本作业标准。
2 范围适用于集团公司所属各工程项目的栈桥的使用和维护。
3术语定义无4职责4.1岗哨人员管理过往人员与车辆，限制非作业人员或超重、超宽、超长车辆进入。
4.2作业人员按照本标准进栈桥使用和维护作业，负责栈桥使用和维护的具体作业。
4.3现场技术员负责施工区域的水文调查，分析并解决栈桥使用和维护作业中可能出现的技术问题。
4.4现场安全员在施工过程中进行现场监督，对发现危及作业人员人身安全的隐患，采取必要的防范措施，制止违章作业，纠正违章指挥。
4.5项目安质部负责栈桥使用和维护作业中的日常检查，对使用和维护过程进行质量安全控制，负责施工现场的安全管理。
5作业流程图6作业标准6.1准备工作6.1.1班前会：技术交底，班前安全讲话，强调安全注意事项。
6.1.2个人防护用品：工作服、安全帽、安全带、工作手套、防滑鞋，救生衣等。
6.1.3工具准备：吊具钢丝绳、倒链、电焊机、脚手板等。
6.2使用6.2.1岗哨管理栈桥桥头应派专人把守，设置岗哨，管理过往人员与车辆，限制非作业人员或超重、超宽、超长车辆进入。
6.2.2安全防护在桥头设置警示牌和栈桥安全使用规定，注明车辆通行的限重、限速和车间距以及其它安全注意事项；栈桥应设有人行道，两侧及端头应设置防护栏杆及挡脚板；栈桥两侧按照每30m设置1处救生圈和灭火器的要求配置好安全应急设施。
6.2.3桥面管理栈桥上不得随意堆放材料、设备或其他荷载、阻碍交通的物件；栈桥桥面应划线区分人行道和车行道，人车各行其道；大型设备如履带吊上桥通行应有专人指引；混凝土灌注时满罐搅拌车不得同时停在同一孔跨内；吊机起吊作业应在指定位置站位；6.2.4通航管理栈桥应设置警示防雾灯，栈桥端头除应设置防撞设施外，还应挂设警示牌和设置导航灯，昼夜提醒过往船只保持安全距离，并申请航道管理部门在栈桥上下游各设置警示浮标，确保航运和栈桥安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
栈桥作业指导书
21.1编制依据及目的
21.1.1编制目的
明确栈桥施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范栈桥作业施工。
21.1.2编制依据
（1）《客运专线无碴轨道铁路工程测量暂行规定》
（2）《客运专线铁路桥涵工程施工质量验收暂行标准》
（3）《客运专线铁路桥涵工程施工技术指南》
（4）《铁路工程施工安全技术规程（上、下册）》
（5)《施工图设计文件》
21.2适用范围
适用于XXXX高速铁路XX标的XXXXXX特大桥、XXXXXX特大桥的过河通道。
21.3施工方法及工艺要求
21.3.1栈桥设计
韩庄运河单幅栈桥长55m，栈桥跨度最大约5.5m，宽6m。
栈桥基础为Φ426×10mm钢管桩。
钢管桩上沿栈桥横向设置2I36b工字钢分配梁。
栈桥梁部由8根I36b工字钢组成，其上用20×20枕木组成桥面系。
21.3.2栈桥设计概述
（1）基础采用Φ426×10mm钢管桩，桩长15m，入土深度≥6m，各层土深度分别为黏土、粉质黏土5m，泥岩2.3m
图3.1 栈桥横断图、纵断图
（2）栈桥横梁采用2I36b工字钢；
（3）纵梁采用8I36b工字钢；
（4）桥面采用满铺20×20cm的枕木。
（5）栈桥荷载：混凝土运输车自重20t，运输混凝土8m3，计20t，考虑冲击系数1.2及其它人行、小型机具等荷重，栈桥按50t荷载计算，但考虑施工时采用50t履带吊施工，其自重约56t，综合考虑按60t荷载计算。
21.3.3栈桥施工方法
（1）将打桩机停在合适位置，将钢管桩运到打桩机起吊方便的地方，安装桩帽，桩帽内径比钢管桩外径略大，上面有销孔，能与桩销在一起，用打桩机液压夹夹紧桩帽，提起钢管桩，放在要打入的位置，校核后打入，打入到设计位置，取下桩帽接桩，采用焊接时焊缝处要增加肋板防止拔桩时从焊缝处断开。
在打桩过程中注意：A）桩基位置准确、竖直。
B）钢管桩在下沉过程中用全站仪多次复测桩位、垂直度。
C）钢管桩振动下沉时宜先慢速下沉，桩体位置正确稳定后才快速下沉。
（2）钢架支撑施工
钢管桩施工完毕，焊牢桩帽、安装横梁，铺好桥面板满足施工即可。
焊斜撑将同排钢管桩连成整体，桩帽下加焊加筋隔板，方向垂直横梁。
所有焊缝均采用E4303焊条，满焊，贴脚焊缝高不得小于8mm。
钢架支撑施工过程中，派专人检查焊缝，达到规范要求方可进行验收。
（3）栈桥栏杆采用Φ40普通钢管制作。
栈桥两侧均设置栏杆，栏杆每1.5m 设置一道立柱，其中靠主桥侧遇到支线栈桥时断开。
栈桥栏杆通过粉刷不同颜色油漆以区分禁吊区和非禁吊区，并在栈桥上设置航道警示灯和夜间照明设施。
21.3.4栈桥质量要求及验收标准
（1）钢架焊接要注意以下事项：
所有焊工必须持证上岗；焊接环境温度不得低于5℃。
焊缝各项尺寸要符合规范要求，表面平整。
焊缝不得有裂纹、未熔合、夹渣和未填满等缺陷
（2）钢管桩中心允许偏差±10cm，垂直度偏差<1%，单桩承载力不小于25t。
（3）用振锤插打钢管桩直至桩最后10分钟内下沉量小1cm为止。
