液晶屏配件维修培训教程

合集下载

液晶显示器维修配板从入门到精通

液晶显示器维修配板从入门到精通
第三章、点屏实战之三星一体屏……………………………………………… 117
第三篇 品牌液晶显示器维修探讨……………………………………………………… 122
第一章 软件类故障的判断和修复……………………………………………………… 122 MSTAR 方案的 ISP 读取………………………………………………………… 124 GENESIS 方案的 ISP 读取……………………………………………………… 128 NOVATEK 方案的 ISP 读取……………………………………………………… 133 MYSON 方案的 ISP 烧写………………………………………………………… 138 SYNCMOS 方案的 ISP 烧写……………………………………………………… 142 WINBOND 方案的 ISP 烧写……………………………………………………… 150 MSTAR 方案的 ISP 烧写………………………………………………………… 156
ii
.
从上图我们可以知道,液晶显示器在内部电路结构上主要有以下几个部分构成:
1、 驱动板(也叫主板):主要是用以接收、处理从外部送进来的模拟(VGA)或者数字(DVI) 视频信号,并通过屏线送出信号去控制液晶屏(PANEL)正常工作。驱动板上含有 MCU 单元,它是液晶显示器的检测控制中心和大脑。
2、 电源板:用于将 90~240V 的交流电压转变为 12V、5V、3V 等的直流电供给显示器工 作。
从上面的切面结构图来看, 在上下两层玻璃间, 夹着液晶, 从而形成了平行板电容器, 我们称之为 CLC(capacitor of liquid crystal)。 它的大小约为 0.1pF, 但是实际应用上, 这个电容并无法将电压保持到下一次再更新画面数据的时候。也就是说当 TFT 对这个电容充 好电时, 它并无法将电压保持住, 直到下一次 TFT 再对此点充电的时候。(以一般 60Hz 的画 面更新频率, 需要保持约 16ms 的时间。) 这样一来, 电压有了变化, 所显示的灰阶就会不 正确。因此一般在面板的设计上, 会再加一个储存电容 CS(storage capacitor 大约为 0.5pF), 以便让充好电的电压能保持到下一次更新画面的时候. 不过正确的来说, 长在玻 璃上的 TFT 本身,只是一个使用晶体管制作的开关。它主要的工作是决定 LCD source driver 上的电压是不是要充到这个点来。至于这个点要充到多高的电压, 以便显示出怎样的灰阶, 都是由外面的 LCD source driver 来决定的。

led液晶显示器维修教程

led液晶显示器维修教程

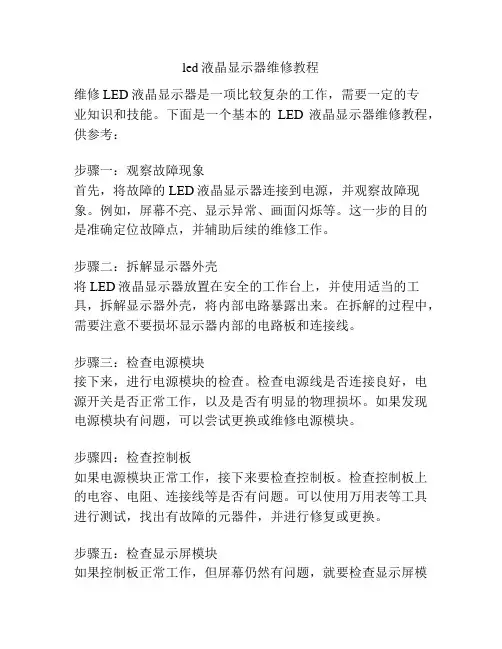

led液晶显示器维修教程维修LED液晶显示器是一项比较复杂的工作,需要一定的专业知识和技能。

下面是一个基本的LED液晶显示器维修教程,供参考:步骤一:观察故障现象首先,将故障的LED液晶显示器连接到电源,并观察故障现象。

例如,屏幕不亮、显示异常、画面闪烁等。

这一步的目的是准确定位故障点,并辅助后续的维修工作。

步骤二:拆解显示器外壳将LED液晶显示器放置在安全的工作台上,并使用适当的工具,拆解显示器外壳,将内部电路暴露出来。

在拆解的过程中,需要注意不要损坏显示器内部的电路板和连接线。

步骤三:检查电源模块接下来,进行电源模块的检查。

检查电源线是否连接良好,电源开关是否正常工作,以及是否有明显的物理损坏。

如果发现电源模块有问题,可以尝试更换或维修电源模块。

步骤四:检查控制板如果电源模块正常工作,接下来要检查控制板。

检查控制板上的电容、电阻、连接线等是否有问题。

可以使用万用表等工具进行测试,找出有故障的元器件,并进行修复或更换。

步骤五:检查显示屏模块如果控制板正常工作,但屏幕仍然有问题,就要检查显示屏模块。

检查显示屏的背光灯是否正常点亮,显示屏上是否有明显的损坏。

可以使用专业的仪器对显示屏进行测试,确认故障原因。

步骤六:维修或更换故障部件根据以上的检查结果,确定故障的具体部件,并进行维修或更换。

维修时要注意使用正确的工具和材料,保证操作的准确性和安全性。

步骤七:重新组装显示器在故障部件修复或更换完成后,将显示器的各个组件重新组装起来。

在重新组装的过程中,要注意插头和连接线的正确连接,以及外壳的固定。

步骤八:测试修复是否成功最后,将修复完成的显示器连接到电源,并进行测试。

确保显示器的各项功能正常,没有异常现象出现。

以上是一个基本的LED液晶显示器维修教程,涉及到的内容比较繁杂且需要一定的专业知识和技能。

为了确保安全和效果,建议在进行维修时请专业人士操作或在他们的指导下进行。

同时,在维修过程中要注意保持专注,并正确使用工具和材料,以避免不必要的损坏。

液晶电视维修培训

液晶电视维修培训

液晶电视维修培训液晶电视作为一种新型高清晰度的电视机,深受消费者喜爱。

但是,随着使用时间的增加,液晶电视出现故障的概率也在增加。

为了更好地了解液晶电视的维修方法,本文将从液晶电视维修基础知识、液晶电视常见故障及其处理方法、液晶电视的预防维修等方面进行介绍和探讨。

一、液晶电视维修基础知识1. 液晶电视的构造和工作原理液晶电视是指采用液晶显示技术的电视机。

液晶电视的主要构成部分是:LCD面板、光源(CCFL灯管或LED灯珠)、逆变电路板和信号处理电路板等。

液晶电视的原理是:在LCD面板上通过加电将LCD面板中的液晶分子按照特定的规律排列,控制液晶的状态并对入射的光进行旋转调制,产生和显示出图像。

2. 液晶电视维修工具和器材液晶电视维修需要使用一些特定的工具和器材,如:手电筒、万用表、烙铁、吸锡器、热风枪、红外检测仪、BGA焊接台等。

3. 液晶电视维修技术的要求液晶电视维修技术的要求包括:熟悉液晶电视基本知识和工作原理;具备电子电路修理、维修和检测技术;熟练使用电子维修仪器和设备;善于观察、分析和解决问题;有一定的机械和电工技能等。

二、液晶电视常见故障及其处理方法1. 显示器显示异常故障现象:显示器显示偏暗、颜色失真、有条纹或死点等。

处理方法:检查CCFL灯管或LED灯珠是否发亮,检查信号线和电源线有无松动或接触不良,检查信号处理电路板能否正常工作,检查LCD面板中是否有漏液和氧化现象等。

2. 电源故障故障现象:液晶电视不能正常开机或不能保持正常供电状态。

处理方法:检查电源线是否正常连接,检查电源是否过载或短路,检查电能质量和电压稳定性等。

3. 声音故障故障现象:液晶电视声音异常或声音缺失。

处理方法:检查喇叭或音箱是否接触松动或损坏,检查音频信号线是否连接正常,检查音量是否调节合理,检查信号处理电路板是否正常工作等。

4. 按钮故障故障现象:按键失灵或按键功能受限。

处理方法:检查按键连接是否松动或打结,检查按键开关是否正常弹起等。

液晶显示器维修培训资料

液晶显示器维修培训资料

目录一、主板 (2)1MST方案主板方框图 (2)2技术规格 (2)2.1技术参数 (2)2.2 VGA支持模式表 (3)3主板接口 (3)3.1实物图片及接口 (3)3.2主板接口定义 (4)4主要芯片PIN定义 (5)4.1主芯片U4 TSUM1PFR-LF (5)4.2芯片 U1 1085 (8)4.3芯片U6 MX25L512 (8)5主板电路解析 (9)5.1 RGB前置电路 (9)5.2 DC5V转DC3.3V (9)5.3 DC 3.3V转DC1.8V (10)5.4屏供电控制电路 (10)5.5振荡电路○1、复位电路○2、闪存○3 (11)5.6指示灯控制电路 (11)5.7 ON/OFF开关电路、亮度控制电路(无12V供电) (12)6电源板故障检修 (12)6.1无电故障检修 (12)6.2无图像故障检修 (13)6.3 OSD菜单异常及按键失效检修 (13)6.4白屏故障检修 (14)二、电源板 (14)1电源板方框图 (14)1.1电源电路方框图 (14)1.2升压电路方框图 (15)2电源板技术规格 (15)3电源板接口 (17)4主要芯片PIN定义 (18)4.1 PWM IC U101 LD7575 (18)4.2 PWM IC U1 BIT3713 (18)5电路解析 (19)5.1电源电路 (19)5.2升压电路 (20)6电源板故障检修 (22)6.1无电故障检修(电源电路) (22)6.2无高压故障检修(升压电路) (23)6.2高压保护故障检修(升压电路) (24)目前我们工厂生产的显示器,主要使用2种芯片方案。

一种MST芯片方案;另一种RTD芯片方案。

市场上各生产厂家采用的方案也基本相同。

本次培训资料参照MST方案(U系统主板(TSUM1PFR-LF)主板:3115080)进行培训的。

我们将本资料中提供的液晶显示驱动板或AD板,定义为“主板”;高压条、CCFL驱动板,定义为“升压板”。

液晶显示器维修手册

液晶显示器维修手册

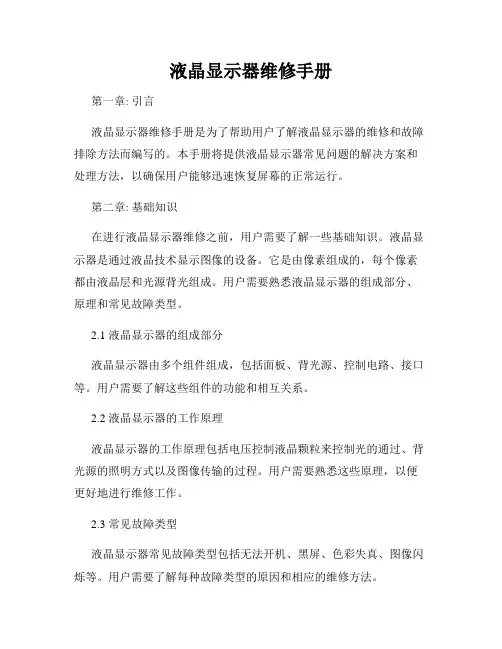

液晶显示器维修手册第一章: 引言液晶显示器维修手册是为了帮助用户了解液晶显示器的维修和故障排除方法而编写的。

本手册将提供液晶显示器常见问题的解决方案和处理方法,以确保用户能够迅速恢复屏幕的正常运行。

第二章: 基础知识在进行液晶显示器维修之前,用户需要了解一些基础知识。

液晶显示器是通过液晶技术显示图像的设备。

它是由像素组成的,每个像素都由液晶层和光源背光组成。

用户需要熟悉液晶显示器的组成部分、原理和常见故障类型。

2.1 液晶显示器的组成部分液晶显示器由多个组件组成,包括面板、背光源、控制电路、接口等。

用户需要了解这些组件的功能和相互关系。

2.2 液晶显示器的工作原理液晶显示器的工作原理包括电压控制液晶颗粒来控制光的通过、背光源的照明方式以及图像传输的过程。

用户需要熟悉这些原理,以便更好地进行维修工作。

2.3 常见故障类型液晶显示器常见故障类型包括无法开机、黑屏、色彩失真、图像闪烁等。

用户需要了解每种故障类型的原因和相应的维修方法。

第三章: 维修步骤本章将详细介绍用户在维修液晶显示器时需要采取的步骤。

3.1 故障诊断在开始维修前,用户需要先进行故障诊断。

通过观察、测试和排除法等方法,找出故障产生的原因。

3.2 维修工具和材料准备用户需要准备一些常用的维修工具和材料,如螺丝刀、电压表、焊接工具等。

这些工具和材料在维修过程中起到关键作用。

3.3 维修操作步骤在进行维修操作时,用户需要按照以下步骤进行:1) 关闭电源并拔掉电源线;2) 拆卸外壳以获得维修接触面;3) 检查电源问题,如电源线是否损坏或电源板是否故障;4) 检查信号线或接口问题,确保连接良好;5) 检查背光源是否正常运行;6) 检查控制电路和面板问题;7) 清洁显示屏和其他组件;8) 重新组装并测试修复效果。

第四章: 常见故障与解决方案本章将列举液晶显示器常见的故障情况,并提供相应的解决方案。

4.1 无法开机当液晶显示器无法开机时,可能是由于电源故障、信号线松动或电源线接触不良等原因造成。

液晶维修培训资料

液晶维修培训资料
• • 30PIN单8定义: • 1:空2:电源3:电源 4:空 5:空 6:空 7:空 8:R0- 9:R0+ 10:地 11:R1-
12:R1+ 13:地 14:R2- 15:R2+ 16:地 17:CLK- 18:CLK+ 19:地 20:R321:R3+ 22:地 23:空 24:空 25:空 26:空 27:空 28空 29空 30空 • 每组信号线之间电阻为(数字表120欧左右)
• 2)LVDS屏接口样式:
• D6L(单6位LVDS):14插针,20插针,14片插,30片插(屏显基板100欧姆电阻 的数量为4个)主要为笔记本液晶屏(12寸,13寸,14寸,15寸)
• D8L(单8位LVDS):20插针(5个100欧姆)(15寸) • S6L(双6位LVDS):20插针,30插针,30片插(8个100欧姆)(14寸,15寸,
17寸) • S8L(双8位LVDS):30插针,30片插(10个100欧姆电阻)(17寸,18寸,19
寸,20寸,21寸)
• (3)RSDS屏接口样式:50排线,双40排线,30+50排线。主要为台式机(15寸, 17寸)液晶屏。
• 常规LVDS接口液晶屏定义
• 20PIN单6定义: • 1:电源2:电源3:地 4:地 5:R0- 6:R0+ 7:地 8:R1- 9:R1+
10:地 11:R2- 12:R2+ 13:地 14:CLK- 15:CLK+ 16空 17空 18 空 19 空 20空 • 每组信号线之间电阻为(数字表120欧左右) • • 20PIN双6定义: • 1:电源2:电源3:地 4:地 5:R0- 6:R0+ 7:R1- 8:R1+ 9:R210:R2+ 11:CLK- 12:CLK+ 13:RO1- 14:RO1+ 15:RO2- 16: RO2+ 17:RO3- 18:RO3+ • 19:CLK1- 20:CLK1+ • 每组信号线之间电阻为(数字表120欧左右) • • 20PIN单8定义: • 1:电源2:电源3:地 4:地 5:R0- 6:R0+ 7:地 8:R1- 9:R1+ 10:地 11:R2- 12:R2+ 13:地 14:CLK- 15:CLK+ 16:R3- 17: R3+ • 每组信号线之间电阻为(数字表120欧左右)

液晶显示器检测与修理技能速训

液晶显示器检测与修理技能速训

液晶显示器检测与修理技能速训液晶显示器是现代电子设备中常见的一种显示技术,广泛应用于电视、计算机显示器、手机等设备中。

然而,由于其特殊的结构和工作原理,液晶显示器在长时间使用过程中不可避免地会出现各种问题,如屏幕亮度不均匀、色彩失真、画面闪烁等。

因此,掌握液晶显示器的检测与修理技能是维修人员必备的技能之一。

液晶显示器的检测工作主要包括对屏幕亮度、色彩、画面稳定性等方面的检测。

首先,可以通过调整液晶显示器的亮度和对比度来判断屏幕的亮度是否均匀。

如果发现屏幕某个区域亮度较暗或较亮,可能是背光源有问题,需要进一步检查和修理。

其次,可以通过播放不同颜色的画面来检测液晶显示器的色彩是否准确。

如果发现画面中存在色彩失真或色偏,可能是色彩校正电路出现故障,需要进行维修。

最后,还可以通过观察画面是否闪烁来判断液晶显示器是否存在刷新率不稳定的问题,如果发现画面明暗交替或出现闪烁,可能是驱动电路有问题,需要进行修理。

对于液晶显示器的修理工作,需要具备一定的电子维修知识和技能。

首先,需要熟悉液晶显示器的内部结构和工作原理,了解各个部件的功能和相互关系。

其次,需要掌握使用各种仪器和工具进行维修的方法和技巧,如万用表、示波器、焊接工具等。

在修理过程中,需要仔细检查和测试各个部件,找出故障点并进行修复或更换。

修理液晶显示器时,需要注意安全,避免触电和损坏其他部件。

在进行液晶显示器的检测和修理工作时,还需要注意一些常见的问题和解决方法。

首先,如果发现液晶显示器某个区域的屏幕亮度较暗或较亮,可以检查背光源的连接线是否松动或损坏,如果是,可以重新连接或更换连接线。

其次,如果发现液晶显示器的色彩失真或色偏,可以尝试调整色彩校正电路,如果无效,可能需要更换该部件。

最后,如果液晶显示器的画面闪烁,可以检查驱动电路是否有问题,如果有,可以尝试修复或更换该部件。

总结起来,液晶显示器的检测与修理技能是维修人员必备的技能之一。

通过对屏幕亮度、色彩、画面稳定性等方面的检测,可以判断液晶显示器是否存在问题,并采取相应的修理措施。

液晶显示屏维修培训教材

液晶显示屏维修培训教材
(2)INVERTER部份:INVERTER即升压板,是DC转AC升压电路。它将 电源部份送入的12V直流电压转换成600V左右高压交流电,PANEL灯管将 在电源的作用下被点亮。
主板上各主要IC芯片描述
① MCU:8051单片机,其主要作用有:电源控制,OSD控制,频率计算,RS232通信等。 ② GMZAN1(OR GMZAN2):集成ADC、OSD、SCALER,把计算机输入的RGB模拟视频
30 BACKLIGHT-EN
O 背灯管ON/OFF控制
31 PANEL-EN 36 WP
0 PANEL供电控制 O 可写端,高电平允许向24C04写入数据
37 LED1(ORANGE) 38 LED2(GREEN)
O 控制按键板上的LED颜色 O
39 KEY1(AUTO)
I
40 KEY2(ENTER) 41 KEY3(RIGHT)
S1 S2 S3
Sn-1 Sn
G1 G2 G3
Gm-1 Gm
TFT Source 線 Gate 線 液晶電容 儲存電容
TFT元件的運作原理
(1)Vgs<Vth:訊號保持
(2)Vgs>Vth:訊號讀取
S
D
G
S
D
CLC
பைடு நூலகம்
G
com
S
D
G
S
D
CLC
G
com
TFT PANEL的主要参数
LCD的性能参数与CRT有较大区别,主要反映在色度(色彩多少种或多少位)、分辨率 、刷新频率、响应时间、观察屏幕视角,显示色位等方面。 1、分辨率:LCD的分辨率与CRT显示器不同,一般不能任意调整,它是制造商所设置

液晶屏维修手册

液晶屏维修手册

液晶屏维修手册第一章液晶屏基础知识1.1 液晶屏的构成液晶屏是由液晶显示层、背光模组和驱动电路组成的。

其中,液晶显示层是最核心的部分,它由液晶分子和玻璃基板构成,通过变化分子排列来控制光的透过程度,从而显示出图像。

1.2 液晶屏的工作原理液晶屏通过控制液晶分子的排列方向和透光程度来显示图像。

液晶分子在高电压的作用下会重新排列,从而改变光的透过程度,在背光的照射下形成可见的图像。

1.3 液晶屏常见问题及解决方法液晶屏常见问题包括亮度不足、色彩失真、残影、显示不稳定等。

解决方法可以通过调节亮度、对比度和色彩设置,检查接口连接是否良好,或者进行驱动程序的更新。

第二章液晶屏维修工具及材料2.1 维修工具液晶屏维修需要准备一些专业的工具,如液晶屏打开工具、压力调节器、背光测试仪等。

这些工具能够帮助维修人员更好地进行故障检测和维修操作。

2.2 维修材料常用的液晶屏维修材料包括导电胶带、屏幕清洁液、背光模组等。

导电胶带用于修复导电连接问题,屏幕清洁液可以去除污渍,背光模组则是更换背光光源。

第三章液晶屏维修步骤3.1 故障排除在进行液晶屏维修之前,首先需要对故障进行排除。

通过观察屏幕显示情况、检查信号线和电源连接是否正常,可以初步确定故障点。

3.2 液晶屏打开液晶屏打开是为了进一步检查内部元件和部件的情况。

使用专业的液晶屏打开工具可以轻松打开液晶屏,注意避免过度用力导致屏幕破裂。

3.3 液晶屏维修根据故障点,进行具体的维修操作。

比如,修复导电连接问题可以使用导电胶带进行修复,更换背光光源则需要将原有的背光模组取下,并安装新的背光模组。

3.4 维修完毕在维修完成后,需要仔细检查维修效果,并进行相关功能和显示测试。

确保液晶屏全部功能正常后,将液晶屏重新封装好,完成维修工作。

第四章液晶屏维修注意事项4.1 安全注意在进行液晶屏维修时,需要注意自身安全和设备安全。

避免触摸高压元件和剧毒物质,注意使用绝缘工具,确保维修操作的安全性。

液晶电视逻辑板维修培训

液晶电视逻辑板维修培训

逻辑板维修培训一.逻辑板就是我们常说的:T-CON板、中控板、解压板、解码板,是液晶屏显示视频图像信号的关键部件;英文 : timing controller的缩写为T-CON中文:时序控制电路作用:控制PANEL时序动作的核心电路,控制扫描驱动电路何时启动,并将输入的视频信号(例如LVDS信号)转换成数据驱动电路所用的数据信号形式(例如mini-LVDS信号或RSDS 信号),传递到数据驱动电路(COF IC),并控制数据驱动电路适时开启。

TCON电路就是液晶屏的图像驱动电路,液晶电视出现的一些有别于CRT电视的特殊故障花屏、图像翻转、图像发白等都是TCON电路造成。

主要接入脚:1、从数字板传输过来的LVDS信号(包括:RGB基色信号、行同步信号、场同步信号、使能信号、时钟信号);2、格式脚,控制电压符号是:SELLVDS或LVDS OPTION,格式控制电压为高、低电平;3、屏供电多为12V或5V,现在屏多数是12V,如是全高清屏全部是12V供电。

TCON板电路主要由几部分组成:1.TCON IC(必须的)2.GAMMA IC(必须的)3.PM IC (必须的)4.GPM IC(OPTION)5.LEVEL SHIFT IC(GOA屏专用)把主板电路送来的LVDS信号转换为供液晶屏显示的栅极驱动信号及源极驱动信号。

完成LVDS 到MINI LVDS的转换输出;同时输出Source/Gate Driver所需的各种控制时序.具体就是把主板送来的LVDS信号经过转换;产生向“栅极驱动电路”及“源极驱动电路”提供为进一步转换需要的各种控制信号(STV、CKV、STH、CKH、POL)及图像数据信号(RSDS)。

二.原理T-CON板主要由五部分组成:1、栅极驱动电路(行驱动电路);2、源极驱动电路(列驱动电路)组成;3、时序控制电路(T-CON);4、DC—DC变换电路(为以上电路提供电压的开关电源电路);5、伽马校正电路(灰阶电压发生电路)。

液晶电视逻辑板维修培训

液晶电视逻辑板维修培训

液晶电视逻辑板维修培训逻辑板维修培训一( 逻辑板就是我们常说的:T-CON板、中控板、解压板、解码板,是液晶屏显示视频图像信号的关键部件;英文 : timing controller的缩写为T-CON中文:时序控制电路作用:控制PANEL时序动作的核心电路,控制扫描驱动电路何时启动,并将输入的视频信号(例如LVDS信号)转换成数据驱动电路所用的数据信号形式(例如mini-LVDS信号或RSDS信号),传递到数据驱动电路(COF IC),并控制数据驱动电路适时开启。

TCON电路就是液晶屏的图像驱动电路,液晶电视出现的一些有别于CRT电视的特殊故障花屏、图像翻转、图像发白等都是TCON电路造成。

主要接入脚:1、从数字板传输过来的LVDS信号(包括:RGB基色信号、行同步信号、场同步信号、使能信号、时钟信号);2、格式脚,控制电压符号是:SELLVDS或LVDS OPTION,格式控制电压为高、低电平;3、屏供电多为12V或5V,现在屏多数是12V,如是全高清屏全部是12V 供电。

TCON板电路主要由几部分组成:1.TCON IC(必须的)2.GAMMA IC(必须的)3.PM IC (必须的)4.GPM IC(OPTION)5.LEVEL SHIFT IC(GOA屏专用)1把主板电路送来的LVDS信号转换为供液晶屏显示的栅极驱动信号及源极驱动信号。

完成LVDS到MINI LVDS的转换输出;同时输出Source/Gate Driver所需的各种控制时序.具体就是把主板送来的LVDS信号经过转换;产生向“栅极驱动电路”及“源极驱动电路”提供为进一步转换需要的各种控制信号(STV、CKV、STH、CKH、POL)及图像数据信号(RSDS)。

二( 原理T-CON板主要由五部分组成:1、栅极驱动电路(行驱动电路);2、源极驱动电路(列驱动电路)组成;3、时序控制电路(T-CON);4、DC—DC变换电路(为以上电路提供电压的开关电源电路);5、伽马校正电路(灰阶电压发生电路)。

液晶显示屏原理与维修课堂PPT

液晶显示屏原理与维修课堂PPT

2.3液晶面板的构造与显示原理
Polarizer
上偏光片 LCD面板
Liquid Crystal
-----
-
ITO電極 TFT面板
Light
下偏光片
当液晶站立起來(和面板方向呈現90度)時,光线
不受液晶引导。
液晶和面板方向平行,光线可以穿透过去。
14
彩色滤光片产生红绿蓝三原色
2.4液晶显示技术对比—软屏与硬屏
全反射
传播到相 邻的棱镜
BEF BEF
回导光板实 现循环利用
28
4.3.3 反射片
反射片工作原理
-将向模组底面传播的光线反射回正面
29
4.3.4 扩散板
扩散板工作原理:普通扩散板
-光线经散射粒子发生折射、反射和散射现象
30
44.1.30.5.2导导光光板板的的工工作作原原理理
光线在导光板中以全反射传输
转控制透光,彩色滤光片产生三原色
12
2.3液晶面板显示原理-TFT-LCD
何谓TFT-LCD?
TFT ( Thin Film Transistor ) 薄膜電晶體
LCD ( Liquid Crystal Display ) 液晶顯示器
彩色滤光板CF
上偏光板
LC液晶层
ITO 电极
下偏光板
TFT
13
间隔剂 液晶分子 框胶
22
2024
Part Ⅳ 背光模组 主要器件
23
4.1背光源--LED
1.正向偏压下的载流子注入 2.电子与空穴复合辐射光子 3.光能传输
24
4.2 LED与Light Bar
LB的组成部分:
铝基板(部分用PCB板) LED灯 连接器,线材 导热胶

液晶电视机原理与维修技能完整版幻灯片教学教程最全电子讲义教案(最新)

液晶电视机原理与维修技能完整版幻灯片教学教程最全电子讲义教案(最新)

液晶电视机图像异常故障的检修方法
液晶电视机伴音异常故障的检修方法
液晶电视机其他常见故障的检修方法
04
其他品牌液晶电视机的维修技巧
其他品牌液晶电视机的维修技巧介绍
1 2
夏普液晶电视机
夏普液晶电视机采用先进的显示技术,重点掌 握其维修技巧。
三星液晶电视机
三星液晶电视机以其高清晰度和色彩鲜艳而著 名,掌握其维修技巧至关重要。
颜色异常
可能是由于显示面板故障或信号处理电路 故障引起,需要进行相应的检查和维修。
不定时关机引起的故障
由于不定时关机导致液晶电视机出现故障 ,需要更换相应的元件或进行修复。
其他常见故障
液晶电视机还有可能出现其他常见故障, 需要进行相应的检查和维修。
03
液晶电视机电路分析与故障检修
液晶电视机电路分析
液晶电视机原理与维修技能完整版 幻灯片教学教程最全电子讲义教案
(最新)
xx年xx月xx日
目录
• 液晶电视机的概述 • 液晶电视机的构成及各部分维修技巧 • 液晶电视机电路分析与故障检修 • 其他品牌液晶电视机的维修技巧 • 液晶电视机的日常维护和保养
01
液晶电视机的概述
液晶电视机的定义和特点
液晶电视机的定义
按期更换
定期更换遥控器电池,以确保遥 控器正常工作。
避免过度摆动
避免液晶电视机过度摆动,以防 止部件损坏。
液晶电视机的保养方法
温度控制
将液晶电视机放置在温度适宜的环境中,避 免暴晒或靠近热源。
湿度控制
保持室内湿度适宜,避免过于潮湿或过于干燥。
