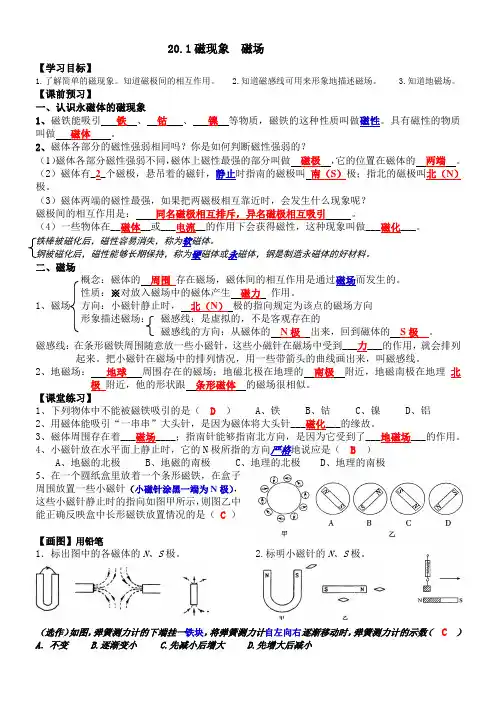

20.1电与磁第一节磁现象磁场习题(带答案)-人教版物理九年级第二十章

第一节磁现象磁场

测试题

知识点：磁现象

1．如图是条形磁体的磁感线分布，图中的E、F、P、Q四点，磁场最强的是（）

A．E点B．F点C．P点D．Q点

2．如图所示的四个实验中，能确定钢棒具有磁性的是（）

A．①②B．③④C．①③D．②④

3．如图所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体（下部N极）．小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端，沿图示水平路线从A缓慢移到B．则图乙中能反映弹簧测力计示数F随位置变化的是（）

A．B．

C．D．

4．如图所示，电磁铁左侧的甲为条形磁铁，右侧的乙为软铁棒，A端是电源的正极．下列判断中正确的是（）

A．甲、乙都被吸引B．甲被吸引，乙被排斥

C．甲、乙都被排斥D．甲被排斥，乙被吸引

5．如图所示实验，下列对有关实验的解释正确的是（）

A．甲图中的实验可得出磁铁异名磁极相斥

B．乙图中的奥斯特实验说明了电流周围存在磁场

C．丙图中的实验可得出电流越大，电磁铁的磁性越弱

D．丁图中的测电笔接触零线氖管一定发光

知识点：磁极的判断

6．如图所示，甲乙两小磁针在一根磁铁附近，下列判断正确的是（）

A．甲小磁针左端是S极，乙小磁针左端是N极

B．甲小磁针左端是N极，乙小磁针左端也是N极

C．甲小磁针左端是S极，乙小磁针左端也是S极

D．甲小磁针左端是N极，乙小磁针左端是S极

7．为了判断一根铁棒是否具有磁性、小明进行了如下四个实验，根据实验现象不能确定该铁棒具有磁性的是（）

A．将悬挂的铁棒多次转动，静止时总是南北指向

B．将铁棒一端靠近小磁针，相互吸引

C．将铁棒一端靠近大头针，大头针被吸引

D．水平向右移动铁棒，弹簧测力计示数有变化

知识点：地磁场

8．地球是一个巨大的球体，下列图中有关地磁体的示意图正确的是（）A．B．

C．D．

9．如图是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成．该金属块能被磁铁所吸引，是因为可能含有以下材料中的（）

A．银B．铁C．铝D．锌

10．如图所示为蹄形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是（）

A．a点B．b点C．c点D．d点11．下列说法中正确的是（）

A．磁悬浮列车能够悬浮是利用了磁极间的相互作用

B．奥斯特发现了通电导体周围存在磁场

C．发电机在发电过程中电能转化为机械能

D．地磁的N极在地理的北极附近

12．下列说法中正确的是（）

A．磁场和磁感线都是真实存在的

B．在磁体的外部，磁感线都是从磁体的北极出发回到南极

C．西方人最早发现地磁两极和地理两极并不重合

D．扬声器、电磁继电器、电铃都应用了电磁铁

13．关于电与磁的有关知识，下列说法中正确的是（）

A．磁体间的相互作用是通过磁场发生的

B．水平面内自由转动的小磁针静止时北极指向南方

C．发电机是利用电磁感应现象工作的

D．电磁铁磁性的强弱可以通过改变电流的方向来控制

14．如图，羊角锤上有十字架一样的结构，中间嵌着磁铁，钉钉子时，把钉子嵌在里面，磁铁会将它牢牢吸住，则钉子材料应选择（）

A．铝B．铜C．铅D．铁

15．如图，电源电压恒定，R1为磁敏电阻，磁敏电阻的阻值随所处磁场的强弱变化而变化，实验测得其变化关系如甲图所示，其中B表示磁场的强弱，单位为特斯拉（T）．则在乙图中当R1所处的磁场逐渐减弱时（）

A．R1的阻值变大B．电压表的示数变小

C．电流表的示数变小D．电流表的示数变大

16．有许多日常用品应用了物质的物理属性，下列说法正确的是（）A．冰箱门吸应用了磁铁的磁性

B．撑杆跳高应用了撑杆的弹性

C．导线用铜物质制造是应用了铜的导热性

D．炒锅用铁物质制造是应用了铁的导电性

17．关于电磁学的知识，下列说法错误的是（）

A．磁场和磁感线都是真实存在的

B．电动机工作时将电能转化为机械能

C．磁极间的相互作用是通过磁场发生的

D．电磁起重机、电磁继电器都用到了电磁铁

18．最早利用地磁场指示方向的装置是图甲所示“司南”，古文《论衡是应篇》中记载：“司南之杓（用途），投之于地，其柢（握柄）指南”．则勺柄应为该磁体的（选填“N”或“S”）极；某物理研究所尝试利用一块天然磁石制作一具“司南”，图乙所示为天然磁石的磁感线分布情况，则应将磁石的

（选填“A”、“B”、“C”或“D”）处打磨成勺柄．

19．在一块有机玻璃板上，安装一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后铁屑的分布如图所示．图中A、B点相比，点磁场较强．实验中（填“能”或“不能”）用铜屑代替铁屑显示磁场分布．

20．如图所示，重为G的小铁块在水平方向力F的作用下，沿条形磁铁的表面从N极滑到S极，在此过程中小铁块对磁铁的压力大小变化情况

是．

21．小娴不小心将甲、乙两磁铁棒各摔成两半，破裂情况如图所示．若将两磁铁棒按原状自然接合，则甲棒两半将互相，乙棒两半将互

相．

22．磁场具有能量，磁场中单位体积所具有的能量叫磁能量密度，其值为B2/2u，式中B是描述磁场强弱的物理量，u为常数，为了近似地测量条形磁铁端面附近的B，王华用一根端面面积为A的条形磁铁吸住相同面积的铁片P，再用力将铁片拉开微小的距离△L，并测出拉力的值为F，如图所示．因为F所做的功等于△L 间隙中磁场的能量，则B= ．
