一、使用前准备，先将示波器探头接通电机接地线，然后将示波器输入端子接电
机盖板触头回位线，同时串联一个512Ω电阻。

如图一
图一
二、检测电机，具体操作步骤如下：
（1）先打开稳压电流器开关，旋转电压按钮将电压调整至15.0V ，然后打开示波
器开关，最后将稳压电流器插头插入电机护套。

开关
（2）、向左转动水平旋钮SCALE 改变水平档位，调整水平扫描速度为500ms/div(秒/格)。

如图四，图五
图四
图五
（3）、当屏幕出现5个波峰时候按下暂停键，如图六、图七
图六
图七
5ms/div(秒/格)，如图八
图八
（5）、向右转动水平旋钮POSITION调整信号在波形窗口位置，将位置箭头与其中一个波峰最左端对齐，记下此时时间a。

如图九、图十
图九
图十
(6)、向左转动水平旋钮POSITION调整信号在波形窗口位置，将位置箭头与波峰最右端对齐，记下此时时间b。

如图十一
图十一
（7）、计算回位时间t=|b-a|。

（8）、按下稳压电流器开关关闭稳压电流器，按下示波器开关关闭示波器，拔下插
头。

（注：经示波器检测回位时间的电机未复位，检测完毕后注意将电机回位）。

示波器使用说明(一)2024

示波器使用说明（一）引言概述:示波器是一种用于测量电信号随时间变化的仪器。

它能够显示电信号的波形，帮助工程师分析和诊断电路的运行情况。

本文将介绍示波器的基本使用方法，包括设置和调整示波器的参数，选择合适的测量通道，以及解读显示的波形图。

正文内容:1. 连接示波器：- 将被测电路与示波器的输入端口连接。

- 确保连接正确、稳定，并避免电路短路或过载。

2. 调整示波器参数：- 设置水平和垂直触发位置，以确定波形在屏幕上的位置。

- 调整时间基准和垂直灵敏度，以使波形适应屏幕大小和幅度范围。

- 设置触发电平和触发斜率，以稳定地捕获感兴趣的波形。

3. 选择测量通道：- 确定要测量的信号通道，以便选择正确的输入端口。

- 使用多通道示波器时，选择适当的通道进行测量。

4. 解读波形图：- 观察波形的形状、幅度和频率等特征，分析电信号的性质。

- 使用垂直和水平游标测量波形的特定参数，如峰值、周期和占空比等。

- 注意观察信号的异常或干扰，以识别潜在的问题。

5. 高级功能使用：- 学习并掌握示波器的额外功能，如捕获模式、自动测量和波形存储等。

- 熟悉示波器的快捷键和面板控制，以提高工作效率。

- 使用外部触发功能和外部设备进行更复杂的测量和分析。

总结:示波器是电子工程师必备的工具之一。

通过正确连接示波器、调整参数、选择通道和解读波形图，可以有效地分析和诊断电路问题。

在熟悉基本使用方法的基础上，进一步掌握高级功能可以提高工作效率和准确性。

希望本文的说明能够帮助您更好地使用示波器，并取得准确可靠的测量结果。

示波器使用方法说明书

示波器使用方法说明书一、简介示波器是一种常用的电子测试设备，用于观察电流、电压、频率等信号的波形，并能进行测量和分析。

本说明书旨在为用户提供使用示波器的详细方法和步骤，帮助用户充分发挥示波器的功能。

二、安装与连接1. 将示波器放置在平稳的台面上，确保通风良好。

2. 将示波器的电源线插入交流电源插座，并确保电源线连接牢固。

3. 使用合适的连接线将待测电路的输出端与示波器的输入端相连，确保连接牢固可靠。

三、调整示波器参数1. 打开示波器电源，待示波器启动后，在显示屏上会出现初始界面。

2. 调整水平扫描控制，使波形在屏幕上水平移动。

3. 调整垂直幅度控制，使波形在屏幕上垂直移动。

4. 调整触发控制，使波形在屏幕上稳定显示。

四、观察波形1. 调整水平扫描速度，通过旋钮控制波形的宽度，观察信号的周期。

2. 调整垂直灵敏度，通过旋钮控制波形的高度，观察信号的幅值。

3. 使用游标测量功能，可以在屏幕上选择特定的点进行测量，如周期、频率、峰峰值等。

五、保存和存储波形1. 示波器通常具备存储和回放功能，可将观察到的波形图像进行保存和存储。

2. 使用示波器内置的存储设备，选择合适的文件名并进行保存。

3. 存储的波形可以通过示波器的回放功能进行再次观察和分析。

六、使用示波器的注意事项1. 在使用示波器之前，务必仔细阅读和理解本说明书，确保正确操作。

2. 遵循电路安全操作规范，避免触电和短路等事故发生。

3. 使用示波器时，应注意电流和电压的测量范围，避免超过示波器的额定参数。

4. 示例波器有很强的测量能力，请勿将其用于非法用途或与他人的隐私权利相冲突的行为。

七、故障排除1. 若示波器出现异常现象，比如显示不稳定、无法触发等问题，应先检查示波器的连接是否正确。

2. 若连接无误，可尝试重新启动示波器，或将示波器恢复出厂设置。

3. 若问题仍未解决，请联系售后服务。

八、维护与保养1. 定期对示波器进行外观清洁，使用干净、柔软的布进行擦拭，避免使用化学溶剂和腐蚀性液体。

示波器简易使用说明

示波器简易使用说明示波器是一种广泛应用于电子设备测试和故障排查的仪器，用于观察和分析电压和电流波形。

下面是示波器的简易使用说明。

1.连接示波器：首先，将被测电路的输出信号与示波器的输入端口连接。

通常，示波器的输入端口有两个，分别是由正负极性标识的BNC接口。

2.打开示波器：在接好电路后，打开示波器的电源开关。

等待示波器启动，并确保示波器显示屏亮起。

3.调整示波器设置：示波器的设置包括时间和幅度的测量。

通过旋转示波器上的旋钮或按下按钮，可以选择不同的测量范围。

-选择水平扫描时间：示波器的水平设置用于确定波形显示的横向时间范围。

可以通过旋转时间/扫描速度控制旋钮来选择合适的时间范围。

一般地，较长的时间设置可以显示较长时间内的波形，而较短的时间设置可以显示较短时间内的波形。

-选择垂直幅度：示波器的垂直设置用于确定显示的波形幅度。

可以通过旋转垂直灵敏度控制旋钮来调整幅度。

它控制着显示上下移动的波形的垂直高度。

- 设置触发方式：示波器的触发设置用于确定显示的波形的起始位置。

触发方式有自由运行（Free Run）和外部触发（External Trigger）两种模式。

如果选择外部触发模式，则需要将外部触发信号连接到示波器的触发输入端口。

-调整触发电平：在示波器设置中，可以调整触发电平，以确保在特定电平下触发波形的显示。

4. 获取波形：一切设置就绪后，按下示波器上的“Start”按钮或相应的启动按钮，示波器将开始采样并显示特定时间范围内的电压波形。

5.分析波形：示波器通常具有一些预置功能，可以帮助我们更好地分析和测量波形。

-自动测量功能：示波器可以自动计算并显示波形的特征参数，如峰值值、平均值、最大值、最小值等。

通过按下自动测量按钮，示波器将自动计算并显示这些参数。

-储存和回放波形：示波器通常具有内置存储器，可以储存和回放特定的波形。

这对于需要长时间观察波形并进行比较分析的应用非常有用。

-示波器触发：示波器触发功能使我们可以选择在特定条件下触发波形的显示。

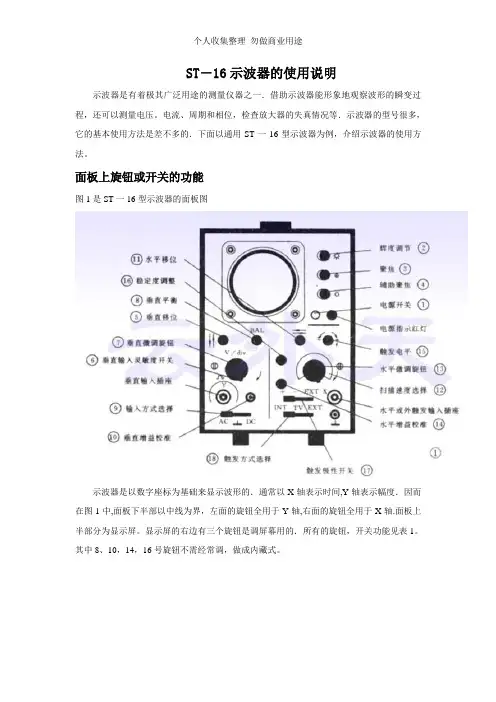

ST16示波器的使用说明
