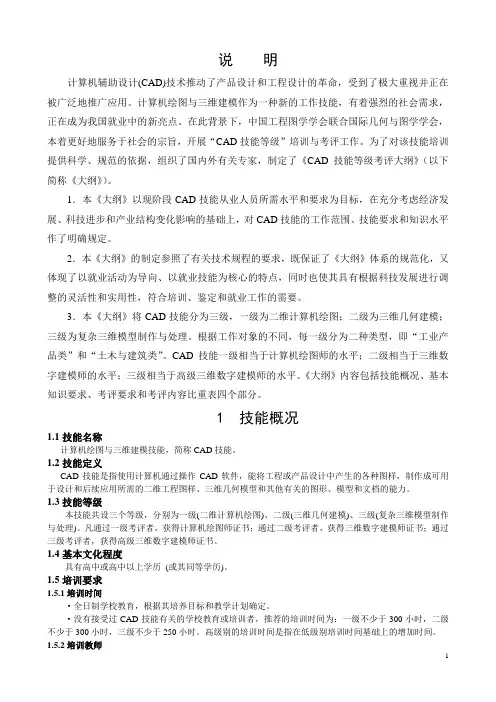

CAD技能等级考评大纲(全文版)
![CAD技能等级考评大纲(全文版)](https://img.taocdn.com/s3/m/4d337dfd0242a8956bece426.png)
说明计算机辅助设计(CAD)技术推动了产品设计和工程设计的革命,受到了极大重视并正在被广泛地推广应用。
计算机绘图与三维建模作为一种新的工作技能,有着强烈的社会需求,正在成为我国就业中的新亮点。
在此背景下,中国工程图学学会联合国际几何与图学学会,本着更好地服务于社会的宗旨,开展“CAD技能等级”培训与考评工作。
为了对该技能培训提供科学、规范的依据,组织了国内外有关专家,制定了《CAD技能等级考评大纲》(以下简称《大纲》)。
1.本《大纲》以现阶段CAD技能从业人员所需水平和要求为目标,在充分考虑经济发展、科技进步和产业结构变化影响的基础上,对CAD技能的工作范围、技能要求和知识水平作了明确规定。
2.本《大纲》的制定参照了有关技术规程的要求,既保证了《大纲》体系的规范化,又体现了以就业活动为导向、以就业技能为核心的特点,同时也使其具有根据科技发展进行调整的灵活性和实用性,符合培训、鉴定和就业工作的需要。
3.本《大纲》将CAD技能分为三级,一级为二维计算机绘图;二级为三维几何建模;三级为复杂三维模型制作与处理。
根据工作对象的不同,每一级分为二种类型,即“工业产品类”和“土木与建筑类”。
CAD技能一级相当于计算机绘图师的水平;二级相当于三维数字建模师的水平;三级相当于高级三维数字建模师的水平。
《大纲》内容包括技能概况、基本知识要求、考评要求和考评内容比重表四个部分。
1 技能概况1.1技能名称计算机绘图与三维建模技能,简称CAD技能。
1.2技能定义CAD技能是指使用计算机通过操作CAD软件,能将工程或产品设计中产生的各种图样,制作成可用于设计和后续应用所需的二维工程图样、三维几何模型和其他有关的图形、模型和文档的能力。
1.3技能等级本技能共设三个等级,分别为一级(二维计算机绘图)、二级(三维几何建模)、三级(复杂三维模型制作与处理)。
凡通过一级考评者,获得计算机绘图师证书;通过二级考评者,获得三维数字建模师证书;通过三级考评者,获得高级三维数字建模师证书。
CAD技能等级考试(工业产品类)一级_第2期
![CAD技能等级考试(工业产品类)一级_第2期](https://img.taocdn.com/s3/m/983975acd1f34693daef3edb.png)
第二期工业产品CAD技能一级参考评分标准第1题10分图1 图2分数分配如图2所示:中心线和圆共2分,两个封闭图形,每个2分,外轮廓线4分。
若相对位置不准确、形状尺寸不准确,则每处扣1分;若线型、线型比例或线宽不合适均扣1分。
第2题30分图3 图4分数分配如图3所示。
主、俯视图每出现一处投影关系错误或线型、线型比例、线宽不合适,则均扣1分。
左视图:若漏画标记“□”所指的线段,则每处扣2分,若该线段不准确,则扣1分;左标记“○”处若无间隙或右标记“○”处无出头,则每处扣2分;若主、左视图的剖面线间隔、方向不一致,则扣1分;此外,多余或缺少每一线段,则扣1分。
第3题30分图5图61. 图框和标题栏:共5分2. 左下角的技术要求:共2分3. 主视图:15分4. 俯视图:10分5. 左视图:8分若图6所示的标记“”处出错,则每处扣一分,若主、俯视图的剖面线的方向或间隔不一致,则扣一分;尺寸标注和表面结构可以改注其他合适的位置,每漏画或注错一处,则扣0.5分;若线型、线型比例、线宽不合适均扣1分。
第4题30分图7图8 图91. 图框和标题栏:共4分。
2. 零件编号:共4分。
零件序号的编排可以自定。
若编号杂乱,则扣1分;若引线的起始处无显著的圆点,则扣1分;若引线之间相交,则每处扣1分。
3. 明细表:共4分。
若序号非自下而上排列,则扣1分;若明细表的内容与图9比较,每漏一处扣0.25分。
4. 视图:共18分(主视图15分,俯视图3分)。
每漏画或注错一处尺寸,则扣0.5分。
若图8所示标记“○”处的细节出错,则每处扣1分;若相邻零件的剖面线的间隔、方向均相同,则每处扣1分;若同一零件的主、俯视图的剖面线的方向和间隔不一致,则每处扣一分;若线型、线型比例、线宽不合适,则扣1分。
CAD考核方案及标准
![CAD考核方案及标准](https://img.taocdn.com/s3/m/7e53ce97b307e87100f69641.png)
CAD技能考核方案及标准
蔡锦涛
一、考核项目:
绘制平面图形、编辑平面图形、文本标注与编辑、尺寸标注与编辑、创建三维模型、编辑三维模型。
二、考核方法:
上机操作。
在规定时间内按考核试卷要求将操作结果存盘并提交(或由老师协助提交),由技能考核老师按照考核标准予以评分。
三、考试说明
、绘制平面图形、编辑平面图形、文本标注与编辑、尺寸标注与编辑考核方案
( )考核时间为 分钟,满分为 分。
( )绘制平面图形、编辑平面图形:给定图片及绘制要求,利用绘图命令及编辑图形命令绘制出图形。
( )文本标注与编辑,尺寸标注与编辑:完成( )要求后,利用给定图片进行文字标注与尺寸标注。
、创建三维模型、编辑三维模型考核方案
( )时间为 分钟,满分为 。
( )创建三维模型:给定图片及绘制要求,利用三维绘图命令创建三维模型。
( )编辑三维模型:完成( )要求后,利用给定图片将三维模型进行编辑。
四、参考教材:《✌◆♦☐✌中文版基础教程》中国青年出版社, 版
注:考试之前请考生自行检查计算机,考试中间出现死机等故障,不再重新计时。
五、考试内容及要求
(一)绘制平面图形
(二)绘制三维图形。
CAD考试规则评分标准
![CAD考试规则评分标准](https://img.taocdn.com/s3/m/b5a8a56384254b35effd345c.png)
CAD考试规则评分标准CAD阶段考核评分标准及注意事项考核中的相关图纸均山考生在讣算机上通过CAD绘图软件完成,并保存在指定的位置。
选手在赛事中要认真细致、作图正确,尽量做到以下儿点:1、应严格按照项LI规定的尺寸绘制图纸。
这就需要选手熟练掌握绝对坐标输入法、相对坐标输入法、极坐标输入法;熟练掌握确定相对基准点的方法,熟练掌握LI标点捕捉的方法;熟练掌握跟踪的方法。
2、设置图层、图线、颜色,应注意图纸中的粗实线、细实线、点画线、双点画线、虚线等要绘制在相应的图层上,不要混淆不同的图层和线型。
3、绘制的图纸要精确。
如对于圆弧连接中的切点,应运用LI标捕捉的方式获取,而不应以L1测的方式确定。
4、根据要求设置尺寸标注样式,通过尺寸标注的有关命令标注尺寸,并不得分解拆开,以保持所标注的尺寸是一个完整的图形元素。
对于图案填充也是一个完整的图形元素,不要分解拆开。
评分细则表1,配分,8分,序号评分点分值得分条件判分要求(分值作参考)1 2图层、线型、颜各项参数设置正确没有按要求设置要扣分(每项色、线型比例扣0.5)2 2图框尺寸正确每线错扣0.5分3 3文字样式、标题文字正确、标题栏正确漏画多画线每处扣0.5分;栏图层用错每处扣0.5分;文字错误每处扣0.5分;文字排列不规则扣1分等4 1保存文件文件名、扩展名、保存必须全部正确才得分位置正确表2,配分,10分,序号评分点分值得分条件判分要求(分值作参考)1 10绘图有错扣分:正确使用已有参数(图层、没有按要求使用每处扣0.5分线型、颜料、线型比例)图形绘制准确作图误差每线扣1分;漏画多画线每处扣1分;图线接口错误每处扣0.5分;小圆角漏画错画每处扣0.5分;中心线伸出不当每处扣0. 5分;残留污迹每处扣0. 5分等表3,配分,10分,序号评分点分值得分条件判分要求(分值作参考)1 10绘图有错扣分:正确使用已有参数(图层、没有按要求使用每处扣0.5分线型、颜料、线型比例)图形绘制准确视图投影偏移扣2分;视图方向错误扣3分;作图误差每线扣1分;漏画多画线每处扣1分;图线接口错误每处扣0.5分;小圆角漏画错画每处扣0.5分;中心线伸出不当每处扣0. 5分残留污迹每处扣0. 5分等表4,配分,10分,序号评分点分值得分条件判分要求(分值作参考)1 10绘图有错扣分:正确使用已有参数(图层、没有按要求使用每处扣0.5分线型、颜料、线型比例)图形绘制准确作图误差每线扣1分;漏画多画线每处扣1分;图线接口错误每处扣0.5分;小圆角漏画错画扣0.5分;中心线伸出不当每处扣0. 5分剖面线漏画一处扣1分;剖面线间距〈1, >5扣1分;残留污迹每处扣0. 5分等表5,配分,50分,序号评分点分值得分条件判分要求(分值作参考)1 50绘图有错扣分:正确使用已有参数(图层、没有按要求使用每处扣0.5分线型、颜料、线型比例)图形绘制准确视图投影偏移扣2分;视图方向错误扣3分;作图误差每线扣1分;漏画多画线每处扣1分;图线接口错误每处扣0.5分;小圆角漏画错画扣0. 5分;中心线伸出不当每处扣0. 5分剖面线漏画错画一处扣1分;剖面线间距〈1, >5扣1分;螺纹错误每处扣1分;断面图错误每处扣2分;文字错误每字扣0.5分;文字排列不规则扣1分;剖视、向视符号错误扣0.5分;残留污迹每处扣0.5分等粗糙度代号尺寸不准确扣1分;粗糙度代号正确属性块不正确扣2分;粗糙度代号标注不准确每处扣0.5分;尺寸变量错误每项扣2分;尺寸标注正确错、漏①、R等符号扣1分;错注漏注尺寸每处扣1分表7,第六题,配分,12分,序号评分点分值得分条件判分要求(分值作参考)1 12绘图有错扣分:正确使用已有参数(图层、没有按要求使用每处扣0.5分线型、颜料、线型比例)图形绘制准确视图投影偏移扣2分;视图方向错误扣3分;作图误差每线扣1分;漏画多画线每处扣1分;图线接口错误每处扣0.5分;小圆角漏画错画扣0.5 分;中心线伸出不当每处扣0.5分剖面线漏画错画一处扣1分;剖面线间距〈1, >5扣1分;螺纹错误每处扣1分;文字错误每字扣0.5分;文字排列不规则扣1分;咅IJ视、向视符号错误扣0.5分;残留污迹每处扣0.5 分等尺寸变量错误每项扣2分;尺寸标注正确错、漏①、R等符号扣1分;错注漏注尺寸每处扣1分;。
AUTOCAD评分细则
![AUTOCAD评分细则](https://img.taocdn.com/s3/m/4dfa6e8d0b4c2e3f562763a4.png)
题
栏
字体(宋体)
1
要求全部正确
线形应用(外粗内细)
1
要求全部正确
字体的摆放居中
1
要求全部正确
工号
评分人
总分
泸县职业中学技能大赛机械类
AutoCAD绘图评分细则
项目名称
评分点
分项目
分值
判分要求
得分
根
据
轴
测
图
绘
制
三
视
图
设置
绘图
环境
单位(0.000)
1
要求全部正确
图形界限(420*297)
1
要求全部正确
(粗实线)
图(细实线)层(点画线)Fra bibliotek(虚线)4
1、粗实线,细实线,点画线,虚线完全具备。
2、粗实线线宽d=0.30,其余三线线宽d/2
各工(绘图栏)
(修改栏)
具栏(图层)
1
要求全部具备
精确
绘图
图线的应用合理性
20
有错扣分(1处1分)
绘图的完整性
图样的摆放
2
不合理美观不得分
尺寸
标注
标注图形
15
有错扣分(1处1分)
标注无穿线,乱线
2
要求无穿线,乱线
标
题
栏
字体(宋体)
1
要求全部正确
线形应用(外粗内细)
2
要求全部正确
字体的摆放居中
1
要求全部正确
20
有错扣分(1处1分)
绘图的完整性
图样的摆放
1
不合理美观不得分
尺寸
标注
标注图形
10
CAD二级考试答案0-23期合并
![CAD二级考试答案0-23期合并](https://img.taocdn.com/s3/m/d34a57fe0d22590102020740be1e650e52eacfd9.png)
参考考评分标准第一期CAD技能二级(三维数字建模师)考试试题----工业产品类一、实体造型(零件三维环境设置+草图设计+特征造型=5+10+30=45分)①按照各零件图中所注尺寸生成12个零件的实体造型,并做适当润饰:(1)阀体1;(2)套筒2;(3)螺帽3;(4)阀门4;(5)垫圈5;(6)凹环6;(7)填料7;(8)螺帽8;(9)把手9;(10)螺母10;(11)调节螺帽11;(12)凸环12。
②用零件名称做为文件名保存在以考生姓名为名称的文件夹中。
套筒2共2分其中:圆柱和孔1分,螺纹1分。
螺帽共4分其中:正六边形1分,30度倒角1分,螺纹1分,退刀槽1分垫圈5共1分凹环6共2分其中:圆柱1分,锥面1分填料7共2分其中:圆柱1分,锥面1分螺帽8共4分其中:六棱柱1分,30度倒角1分,退刀槽1分,其它1分把手9共3分其中:圆柱及圆角1分,把1分,方孔1分螺母10共3分其中:正六边形1分,30度倒角1分,螺纹及螺纹倒角1分凸环12共2分其中:圆柱1分,锥凸台1分二、装配(20分)①按照旋转开关的装配图,将生成的零件实体装配成旋转开关的装配体;②生成爆炸图,拆解顺序要与装配顺序相匹配;生成爆炸图2分三、根据阀体三维模型生成阀体的二维零件图,或根据旋转开关装配体生成旋转开关的二维装配图(25分)零件图要求:与所给阀体的零件图内容一致。
分值分配如下:1视图共14分,其中:A3图纸幅面1分;俯视图主要采用三维模型投影得到,3分;主视图主要采用三维模型投影得到,3分;主视图肋板无剖面线,表达正确,3分。
肋板移出剖面,2分;A-A局部剖主要采用三维模型投影得到,2分。
②标注尺寸共6分,其中:尺寸数字为2.5号字,1分;每7个尺寸标注正确1分,共5分(不计圆角半径,共有30个线性尺寸、2个角度尺寸、3个倒角尺寸)。
3其它共5分,其中:技术要求和填写标题栏等文字,1分表面结构要求,每4个粗糙度符号1分(视图中共15个粗糙度符号,图纸右下角3组粗糙度符号算作1个),共4分。
工业产品类参考评分标准试题
![工业产品类参考评分标准试题](https://img.taocdn.com/s3/m/6673237d0975f46526d3e17d.png)
参考评分标准第二期CAD技能三级(高级三维数字建模师)考试试题----工业产品类一、综合题(曲面造型20分+渲染20分+动画20分=60分)1.曲面造型(20分)完成图1所示的一只高跟鞋的曲面造型。
造型过程中所需的尺寸可自行定义,但要求最后所生成的曲面形状与下图相似。
(a)外侧(b)内侧图1 高跟鞋分值分配:(1)鞋尖,3分;(2)装饰条,2分;(3)鞋帮,6分;(4)鞋跟,2分;(5)鞋底,4分;(6)整体效果,3分。
2.模型与场景渲染(纹理、场景)(20分)要求与分值分配:(1)按照商品展示的要求自行设计主体为丝绸材质的展示台(3分);(2)根据个人需要给高跟鞋的五个部分:鞋尖、装饰条、鞋帮、鞋跟及鞋底赋予相同或不同材质(每部分2分);(3)加上必要的灯光(要求至少有一盏聚光灯与若干泛光灯等,颜色等参数自定)(2分);(4)对模型和场景进行渲染(1分);(5)整体效果(4分)。
3.动画制作(20分)制作展示高跟鞋特征的动画,要求在整个动画中体现如下动画技术:(1)摄影机动画(变焦与推拉效果)(4分);(2)摄影机路径动画(摄影机绕展示台旋转展示高跟鞋的结构特征)(4分);(3)制作单只鞋的跳跃迈步动作(4分);(4)灯光颜色与亮度变化(4分);(5)整体效果(4分)。
二、零件参数化和变量化设计(20分)要求与分值分配:(1)根据图2(b)所示二维图形,建立其三维模型并保存此模型,用于完成第三题中规定的装配件建模和装配过程仿真(5分);(2)参数化图中所示的一组参数:Ø1= Ø20,Ø2= Ø29,Ø3= Ø45,Ø4= Ø65,R= R115,l1=29,l2=22,l3=18,l4=40,l5=6,并建立这些参数间的关系式:Ø2= 1.45Ø1,l1= Ø2,Ø4= 3.25Ø1,l4=2Ø1,l2=0.55 l4,l3=0.9 Ø1,Ø3= 2.25Ø1,R=5.75Ø1,l5=0.3 Ø1(每个公式1.5分,共15分)。
CAD技能工业一级考试试卷参考评分标准(样题)
![CAD技能工业一级考试试卷参考评分标准(样题)](https://img.taocdn.com/s3/m/b744c8e19b89680203d825e6.png)
CAD技能一级(计算机绘图师)考试试卷参考评分标准(样题)(工业产品类)1.本试卷共5题。
出题难度,依据“CAD技能考评大纲”要求,与考试样题难度相比略有降低。
2.考生在考评员指定的硬盘驱动器下建立一个以自己准考证号码和姓名结合命名的图形文件,并将绘图结果存入考生已建立的文件中;3. 然后按题目要求作图,完成后以给定的图形文件名保存作图结果,确保文件已保存,否则不...得分..;4.考试时间为180分钟。
以下给出参考答案和评分标准:一、绘制图幅(10分)其中:按1:1比例绘制A4图纸幅面(420X297)为细实线边框1分,用粗实线画出图框线 1分,标题栏5分(表格正确2分,书写正确2分);按规定正确设置图层及线型,线宽1分,图层名称1分;按国家标准的有关规定设置文字样式2分(设置字体为gbcbig&gbeitc 1分,字高3.5mm 1分)。
二、用1∶1比例画出图形,不标注尺寸。
(10分)其中:正确画出3个圆(大小圆)得4分,R90的圆弧、R30的圆弧和切线各2分。
若漏画中心线,则每条扣1分;若中心线出头过长,则每处扣0.25分;若线型、线型比例不合适,则扣0.5分;若线宽不合适,则扣0.5分。
三、根据已知立体的两个视图,按1:1比例画出立体的三视图,并在主、左视图上选取适当剖视,不标注尺寸。
(20分)其中:正确画出主视图得8分(表达方法正确2分,图线4分、剖面线2分);正确画出左视图得8分(表达方法正确2分,相贯线1分,其余图线3分,剖面线2分),正确画出俯视图4分(每错一处扣1分),若线型、线型比例不合适,则扣0.5分;若线宽不合适,则扣0.5分。
四、画零件图(30分)要求尺寸标注放在单独的一个图层上,为第五题画装配图打基础。
1. 主视图(不含尺寸和表面结构的标注):8分。
总共4处螺纹,每漏(错)画一处螺纹,则扣1分,每错画一处螺纹的大、小径的线宽,则扣0.5分。
外形为2分,其余内形为2分,若Ф6、Ф7处的相贯线为直线,则每处扣0.5分。
工业产品类CAD技能二、三级ProE考题及答案
![工业产品类CAD技能二、三级ProE考题及答案](https://img.taocdn.com/s3/m/be168ed0d15abe23482f4d9b.png)
1.Pro/E Wildfire 使用尺寸来驱动特征,即通过修改尺寸可以驱动模型,已建立的模型随尺寸的改变而改变。
2.进入Pro/E的零件模式时,窗口右侧的特征工具栏中放置了常见的特征,便于用户查找,可以依据作用的不同,分为基准、基本特征、工程特征、和编辑特征4种类型。
3.通过“创建两点直线”命令绘制的直线需要的两个要素是起始点和终止点。
4.模具设计必须有一个设计模型,也就是模具将要制造的产品原型。
5.Pro/ENGIEER中可以建立的基准特征包括了平面、轴和坐标系。
6.可以用两种方法来创建浇注系统,一种是直接利用流通菜单的各个选项,另一种是利用去除材料特征。
7.要建立一个装配或者组件,用户必须首先调入或者建立一个基础部件(零部件或子装配),或建立三个正交的基准面作为第一个特征。
,8.模具和铸造特征存在于组件级中,分为常规特征和用户定义特征。
9.塑料在模具型腔凝固形成塑件,为了将塑件取出,必须将模具型腔打开,也就是必须将模具分为两部分,即定模和动模两大部分。
10.当选择“分割”选项时,系统将在菜单管理器中显示“分割体积块”菜单,在该菜单中,列出了分割体积块材料的一些选项,有分割材料类型和分割体积块个数方式可以分割体积块。
11.零件、组件和钣金件都可以用作设计模型12、使用拔模检测可以确定模型内部的零件是否被适当拔模,以使模具或铸件能够干净彻底地(一)单选题1.Pro/E Wildfire2.0参数化建模的特点有:(C)A.基于特征B.全尺寸约束C.尺寸驱动D.单一数据库2、3D图形是由事先在(A)中绘制的2D图形通过空间中的几何变换得到的。
A草绘器B编辑器C指示器D捕捉器3、操作是模拟浇注过程,在模具组件的型腔和浇注系统中填充材料,生成该模具的原始成型件。
(B)A.拆模B.铸模C.开模D.创建分型面4、Pro/ENGIEER中绘制零件实体造型的过程被称之为( B )A2D造型 B 3D 造型 C 曲面造型D绘制工程图5、进行装配工作的过程是在Pro/ENGIEER的( D )模式下进行的。
第四期_工业产品CAD技能二级_参考评分标准
![第四期_工业产品CAD技能二级_参考评分标准](https://img.taocdn.com/s3/m/54c6941c02d8ce2f0066f5335a8102d276a2613f.png)
第四期_工业产品CAD技能二级_参考评分标准参考考评分标准第四期 CAD 技能二级(三维数字建模师)考试试题----工业产品类一、实体造型(零件三维环境设置+草图设计+特征造型=5+10+30=45分)①按照各零件图中所注尺寸生成其中12个零件的实体造型,并做适当润饰:(1)泵体;(2)侧盖;(3)螺栓;(4)垫圈;(5)垫片;(6)圆盘;(7)衬套;(8)填料压盖;(9)曲轴;(10)柱塞;(11)填料;(12)螺母;(13)螺柱。
(注意: 对件3螺栓、件4垫圈、件12螺母和件13螺柱可从标准件库中选取,件11填料不要求造型。
)(2) 侧盖共4分其中:8字圆1分,凸缘1分和通孔1分, 倒角1分。
(3)螺栓共1分,螺栓可从标准件库中选取(4)垫圈共1分,垫圈可从标准件库中选取(5)垫片共2分,其中: 8字形1分,(1) 泵体共18分其中:底座及凸台孔2分8字泵壳内外圆柱2分壳顶凸台2分壳顶孔1分壳后凸台及法兰孔3分端面7个凸缘和螺孔3分全部圆角2分两侧肋板、后肋板3分凸缘和通孔1分。
(6)圆盘共3分其中:圆柱1分,倒角1分,打孔1分。
(7)衬套共2分其中:沟槽1分,内锥面1分。
(8)填料压盖共5分其中:法兰2分,三个孔1分,两个倒角1分,内锥面1分。
(9)曲轴共4分其中:同轴三段圆柱1分,偏心两段圆柱1分,倒角1分,键槽1分。
(10)柱塞共3分其中:圆柱和倒角1分,孔1分,5个密封环槽1分。
(11)填料不要求造型。
(12)螺母共1分,螺母可从标准件库中选取。
(13)螺柱共1分螺柱可从标准件库中选取。
②用零件名称作为文件名保存在以考生姓名为名称的文件夹中。
二、装配(20分)①按照偏心柱塞泵的装配图,将生成的12个零件的实体装配成偏心柱塞泵的装配体;装配共18分其中:(1)泵体定位1分;(2)圆盘与泵体两个定位2分;(3)衬套与泵体两个定位2分;(4)曲轴与衬套两个定位2分;(5)活塞与曲轴及圆盘两个定位2分;(6)垫片与泵体面对齐、2个轴对齐定位2分;(7)侧盖与垫片面对齐、2个轴对齐定位1分;(8)填料压盖与泵体定位2个轴对齐1分;(9)螺柱定位2分(10)9个垫圈定位1分;(11)7个螺栓定位1分;(12) 2个螺母定位1分。
CAD技能等级考评大纲
![CAD技能等级考评大纲](https://img.taocdn.com/s3/m/da5ff36df111f18582d05a44.png)
CAD技能等级考评大纲??说明计算机辅助设计(CAD)技术推动了产品设计和工程设计的革命,受到了极大重视并正在被广泛地推广应用。
计算机绘图与三维建模作为一种新的工作技能,有着强烈的社会需求,正在成为我国就业中的新亮点。
在此背景下,中国工程图学学会联合国际几何与图学学会,本着更好地服务于社会的宗旨,开展“CAD技能等级”培训与考评工作。
为了对该技能培训提供科学、规范的依据,组织了国内外有关专家,制定了《CAD技能等级考评大纲》(以下简称《大纲》)。
1.本《大纲》以现阶段CAD技能从业人员所需水平和要求为目标,在充分考虑经济发展、科技进步和产业结构变化影响的基础上,对CAD技能的工作范围、技能要求和知识水平作了明确规定。
2.本《大纲》的制定参照了有关技术规程的要求,既保证了《大纲》体系的规范化,又体现了以就业活动为导向、以就业技能为核心的特点,同时也使其具有根据科技发展进行调整的灵活性和实用性,符合培训、鉴定和就业工作的需要。
3.本《大纲》将CAD技能分为三级,一级为二维计算机绘图;二级为三维几何建模;三级为复杂三维模型制作与处理。
根据工作对象的不同,每一级分为二种类型,即“工业产品类”和“土木与建筑类”。
CAD技能一级相当于计算机绘图师的水平;二级相当于三维数字建模师的水平;三级相当于高级三维数字建模师的水平。
《大纲》内容包括技能概况、基本知识要求、考评要求和考评内容比重表四个部分。
4.本《大纲》是在各有关专家和实际工作者的共同努力下完成的。
5.本《大纲》自2008年3月1日起施行。
《大纲》的解释权归全国CAD技能等级培训工作指导委员会办公室。
1 技能概况技能名称计算机绘图与三维建模技能,简称CAD技能。
技能定义CAD技能是指使用计算机通过操作CAD软件,能将工程或产品设计中产生的各种图样,制作成可用于设计和后续应用所需的二维工程图样、三维几何模型和其他有关的图形、模型和文档的能力。
技能等级本技能共设三个等级,分别为一级(二维计算机绘图)、二级(三维几何建模)、三级(复杂三维模型制作与处理)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
参考考评分标准
第四期 CAD 技能二级(三维数字建模师)考试试题----工业产品类
一、实体造型(零件三维环境设置+草图设计+特征造型=5+10+30=45分)
①按照各零件图中所注尺寸生成其中12个零件的实体造型,并做适当润饰:(1)泵体;(2)侧盖;(3)螺栓;(4)垫圈;(5)垫片;(6)圆盘;(7)衬套;(8)填料压盖;(9)曲轴;(10)柱塞;(11)填料;(12)螺母;(13)螺柱。
(注意: 对件3螺栓、件4垫圈、件12螺母和件13螺柱可从标准件库中选取,件11填料不要求造型。
)
(2) 侧盖 共4分 其中:8字圆1分,凸缘1分和通孔1分, 倒角1分。
(3)螺栓 共1分,螺栓可从标准件库中选取 (4)垫圈 共1分,垫圈可从标准件库中选取
(5)垫片 共2分,其中: 8字形1分,
(1) 泵体 共18分
其中:
底座及凸台孔2分
8字泵壳内外圆柱2分 壳顶凸台2分 壳顶孔1分
壳后凸台及法兰孔3分 端面7个凸缘和螺孔3分
全部圆角2分
两侧肋板、后肋板3分
凸缘和通孔1分。
(6)圆盘共3分其中:圆柱1分,倒角1分,打孔1分。
(7)衬套共2分其中:沟槽1分,内锥面1分。
(8)填料压盖共5分其中:法兰2分,三个孔1分,
两个倒角1分,内锥面1分。
(9)曲轴共4分其中:同轴三段圆柱1分,偏心两段圆柱1分,倒角1分,键槽1分。
(10)柱塞共3分其中:圆柱和倒角1分,孔1分,5个密封环槽1分。
(11)填料不要求造型。
(12)螺母共1分,螺母可从标准件库中选取。
(13)螺柱共1分螺柱可从标准件库中选取。
②用零件名称作为文件名保存在以考生姓名为名称的文件夹中。
二、装配(20分)
①按照偏心柱塞泵的装配图,将生成的12个零件的实体装配成偏心柱塞泵的装配体
;
装配共18分
其中:
(1)泵体定位1分;
(2)圆盘与泵体两个定位2分;
(3)衬套与泵体两个定位2分;
(4)曲轴与衬套两个定位2分;
(5)活塞与曲轴及圆盘两个定位2分;
(6)垫片与泵体面对齐、2个轴对齐定位2分;
(7)侧盖与垫片面对齐、2个轴对齐定位1分;
(8)填料压盖与泵体定位2个轴对齐1分;
(9)螺柱定位2分
(10)9个垫圈定位1分;
(11)7个螺栓定位1分;
(12) 2个螺母定位1分。
②生成爆炸图,拆卸顺序应与装配顺序相匹配;
生成爆炸图2分
③用装配体名称作为文件名保存在考生文件夹中。
三、根据偏心柱塞泵装配体生成偏心柱塞泵的二维装配图(25分)
装配图要求:与所给偏心柱塞泵装配图上的内容一致。
分值分配如下:
①视图共17分,其中:
A3图纸幅面1分;
主视图主要采用三维模型投影得到, 共10分。
(其中:主视全剖,2分; 实心件3、件9和件10不剖,1分; 主视图两处局部剖,2分;主视图中中心线位置正确,2分; 件1的剖面线正确,1分;不同件的剖面线有区别,1分;件3和件1的螺纹装配正确1分。
左视图主要采用三维装配模型投影得到, 2分;
左视图中有三处局部剖,3分
左视图上方文字标记1分;
②标注装配尺寸共4分,其中:
尺寸数字为2.5号字,1分;
每6个尺寸标注正确1分,共3分。
②明细栏和序号等共4分,其中:
技术要求(可用“工作原理”代替,不要求输入全部文字), 填写标题栏文字,汉字采用仿宋体,3.5号字,1分;
零件序号指引线,排列正确,填写明细栏等3分。
四、曲面造型(10分)
按照下图所示螺杆曲面的形状和尺寸,进行三维曲面造型。
然后用曲面作为文件名保存在考生文件夹中。
分值分配:
草图形状正确每条2分共4分;
尺寸参数正确每个1分共4分;
整体效果2分
2010年第四期CAD技能二级(三维数字建模师)考题评分表
----工业产品类。
