钽电容

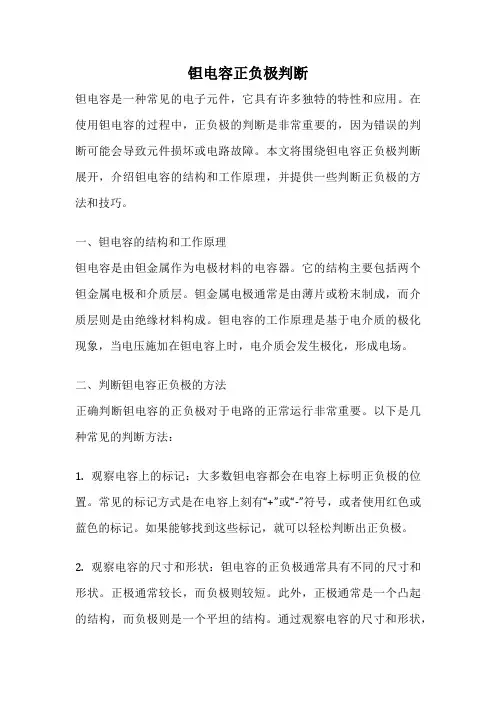

钽电容正负极判断

钽电容正负极判断钽电容是一种常见的电子元件,它具有许多独特的特性和应用。
在使用钽电容的过程中,正负极的判断是非常重要的,因为错误的判断可能会导致元件损坏或电路故障。
本文将围绕钽电容正负极判断展开,介绍钽电容的结构和工作原理,并提供一些判断正负极的方法和技巧。
一、钽电容的结构和工作原理钽电容是由钽金属作为电极材料的电容器。
它的结构主要包括两个钽金属电极和介质层。
钽金属电极通常是由薄片或粉末制成,而介质层则是由绝缘材料构成。
钽电容的工作原理是基于电介质的极化现象,当电压施加在钽电容上时,电介质会发生极化,形成电场。
二、判断钽电容正负极的方法正确判断钽电容的正负极对于电路的正常运行非常重要。
以下是几种常见的判断方法:1. 观察电容上的标记:大多数钽电容都会在电容上标明正负极的位置。
常见的标记方式是在电容上刻有“+”或“-”符号,或者使用红色或蓝色的标记。
如果能够找到这些标记,就可以轻松判断出正负极。
2. 观察电容的尺寸和形状:钽电容的正负极通常具有不同的尺寸和形状。
正极通常较长,而负极则较短。
此外,正极通常是一个凸起的结构,而负极则是一个平坦的结构。
通过观察电容的尺寸和形状,可以推断出正负极的位置。
3. 使用万用表测量电容的极性:如果无法通过观察电容上的标记或形状来判断正负极,可以使用万用表来进行测量。
将万用表的一个探针接触电容的一端,另一个探针接触电容的另一端,然后观察万用表的读数。
如果读数为正值,表示该端为正极;如果读数为负值,表示该端为负极。
4. 参考钽电容的数据手册:钽电容的正负极判断也可以通过参考其数据手册来进行。
数据手册中通常会提供关于电容的详细信息,包括正负极的标记和性能参数。
通过查阅数据手册,可以准确判断钽电容的正负极。
在判断钽电容的正负极时,需要注意以下几点:1. 确保电容处于断电状态:在进行正负极判断之前,必须确保电容所在的电路已经断电。
否则,可能会导致电击或损坏其他电子元件。
2. 注意触摸电容的方式:当触摸钽电容时,应该避免用手直接接触电极,以免导致静电的积累。
钽电容e型尺寸

钽电容e型尺寸钽电容是一种常见的电子元器件,它具有高电容密度、低ESR(等效串联电阻)和良好的频率特性等优点,广泛应用于电子设备、通信设备、航空航天技术等领域。
钽电容型号众多,其中最常见的一种是E 型钽电容。
E型钽电容尺寸通常表示为长宽高三个参数,例如16V 47uF E型钽电容的尺寸为6.3mm x 3.2mm x 2.1mm。
其中,6.3mm表示钽电容的长度,3.2mm表示宽度,2.1mm表示高度。
不同厂家生产的E型钽电容尺寸可能略有差异,但差异通常不大,大多数尺寸都在这个范围内。
E型钽电容的小尺寸是其最大的优势之一。
由于电容器的大小在很大程度上决定了其在电路板上占用的空间,因此小尺寸的E型钽电容非常适合在体积有限的电子设备中使用。
如今,越来越多的电子设备体积越来越小,特别是随着智能手机、平板电脑和可穿戴设备的普及,对电子元器件的尺寸要求也越来越高。
E型钽电容的小尺寸使其成为了这些小型化设备中的理想选择。
除了小尺寸外,E型钽电容还具有其他优点。
首先,它具有高电容密度,能在相对较小的体积内提供较大的电容值。
这对于需要高电容值的电路来说至关重要,如电源滤波电路或存储电路。
其次,E型钽电容具有低ESR,这意味着在高频率下仍能提供稳定的电容性能。
这也使得它在功放电路、通信电路等需要高频响应的应用中表现出色。
E型钽电容的封装形式也有多种选择,如贴片式(SMT)封装和插件式封装。
贴片式封装是最常见的一种,其尺寸小巧,适用于自动化生产流程,广泛应用于各种电子设备中。
插件式封装则更适用于特殊需求的应用,如工业控制设备、测试仪器等。
总之,E型钽电容作为一种常见的电子元器件,在现代电子设备中扮演着重要的角色。
它具有小尺寸、高电容密度和低ESR等优点,适用于各种需要小型化、高性能电容器的应用。
随着电子设备的不断发展,对E型钽电容尺寸的要求也越来越高,厂家们也在不断推出更小、更高性能的产品来满足市场需求。
相信在不久的将来,E型钽电容将继续发挥其独特的优势,为我们的生活带来更多便利。
钽电容介绍

钽电容介绍一.前言1.钽的理化性能二.钽电容简介和基本结构2.1.基本结构2.2.工艺流程三.钽电容的主要特性参数3.1.容值3.2.额定工作电压&浪涌电压3.2.1.浪涌电压3.2.2.反向电压3.3.电流3.3.1.纹波电流&浪涌电流3.3.2.漏电流3.4耗散因子(DF值)3.5阻抗,等效串联阻抗(ESR)&感抗四.电容失效模式,机理和失效特点五.设计,保存,焊接注意事项5.1.设计注意点5.1.1.电压5.1.2.电流5.1.3.热设计&功耗考虑5.2.组装,焊接&清洗5.3.保存六、钽电解电容器应用指南一.前言1.1金属钽的性质1.1.1物理性质1802年,稀有金属钽(Ta)由AG Ekeberg发现,位于元素周期表VB 族中[2],原子序数73,原子量为108.195,属于体心立方结构,晶格常数A:3.2959,熔点为2996℃,沸点5427℃,仅次于钨和铼,位居第三。
室温下的电阻率为13.58μΩ·cm,电离电位7.30±3V。
1.1.2化学性质钽具有非常好的化学稳定性,不与空气和水作用,无论是在冷和热的条件下,对盐酸、浓硝酸及“王水”都不反应。
除氢氯酸以外能抵抗包括“王水”在内的一切无机酸,也包括任何碱溶液的侵蚀。
将钽放入200℃的硫酸中浸泡一年,表层仅损伤0.006毫米。
实验证明,钽在常温下,对碱溶液、氯气、溴水、稀硫酸以及其他许多药剂均不起作用,仅在氢氟和热浓硫酸作用下有所反应,这样的情况在金属中是比较罕见的。
它的另一个重要特性是可以吸收气体,如氢、氮、氧等,并形成相应的固溶体或化合物。
1.1.3力学性能金属钽具有高熔点、极强的抗腐蚀能力和良好的强度。
钽富有延展性,可以拉成细丝式制薄箔。
其热膨胀系数很小,每升高一摄氏度只膨胀百分之六点六。
除此之外,它的韧性很强,比铜还要优异。
但是,硬度偏低,抗划伤能力和抗变形能力不足,使用寿命短,制约了金属钽的推广应用,这样,对其表面进行强化处理就显得非常重要。
钽电容 category voltage 意思

一、概述钽电容是一种广泛应用于电子设备中的重要元件,其在电子产品中起到承载电压、储存电荷和滤波等关键作用。
在不同的应用场景下,钽电容的电压级别会有所不同,因此有关钽电容的分类和电压级别成为了工程师和科研人员关注的焦点。
本文将深入探讨钽电容的分类和电压级别,旨在帮助读者更加全面地了解钽电容的相关知识。
二、钽电容的分类钽电容根据其结构和材料特性可以分为固体钽电容和液态钽电容两大类。
1. 固体钽电容固体钽电容是将钽粉末经过成型、烧结和电镀等工艺制成,具有体积小、容量大、工作稳定等特点,因此在电子产品中得到了广泛的应用。
固体钽电容按照不同的电极结构又可以分为金属阳极钽电容和导电高聚物阳极钽电容两种。
金属阳极钽电容具有电容量大、漏电流小等特点,适用于高频、大电流等工作环境;导电高聚物阳极钽电容则具有体积小、温度漂移小等特点,适用于空间受限或工作环境苛刻的场景。
2. 液态钽电容液态钽电容是采用固态电解质的电容器,其主要特点是具有高电容量和低ESR值,能够在高频率下工作。
而且液态钽电容具有极低的漏电流且容量稳定性好,适用于高频、大电流等要求严格的场景。
三、钽电容的电压级别钽电容的电压级别是指其能够承受的最大工作电压,通常以电容器标称电压的倍数来表示。
一般来说,钽电容的电压级别包括以下几种:1. 低压钽电容(LV)低压钽电容的额定电压一般在25V以下,适用于电子产品中对电压要求较低的场景,如无线终端、平板电脑、数码相机等。
2. 中压钽电容(MV)中压钽电容的额定电压一般在25V-50V范围内,适用于对电压要求适中的场景,如笔记本电脑、电视机等。
3. 高压钽电容(HV)高压钽电容的额定电压一般在50V以上,适用于对电压要求较高的场景,如电源供应模块、车载电子产品等。
四、结论钽电容作为电子产品中不可或缺的元件,其分类和电压级别对于产品的性能和稳定性具有重要意义。
通过了解钽电容的分类和电压级别,可以更好地选择适合不同场景需求的钽电容元件,从而提高产品的性能和可靠性。
钽电容 mlcc 电解电容esr

钽电容 mlcc 电解电容esr钽电容和多层陶瓷电容(MLCC)是两种常见的电容器类型。
它们在电子设备中被广泛使用,但在电解电容器等其他类型电容器中常常被忽视,那么今天就让我们来详细了解一下钽电容和多层陶瓷电容的特点以及ESR(等效串联电阻)的概念和重要性。
首先,钽电容是一种基于金属钽的电容器。
钽金属具有很高的电化学电容性能,因此钽电容器具有很高的电容密度和频率响应。
这使得它们成为容量要求较大且需要高频响应的应用中的理想选择,如移动通信设备、计算机、音频设备等。
钽电容器的额定电压范围通常从2.5伏到63伏。
Multi-Layer Ceramic Capacitor (MLCC)是另一种常见的电容器类型。
MLCC是由多层陶瓷薄片和电极交替叠压而成。
陶瓷材料根据它们的电介质常数来分类,其中较常见的有X5R、X7R和C0G(NP0)等。
MLCC具有封装紧凑、电容密度高、频率响应广、工作温度范围广等优点。
它们的额定电压范围通常从2.5伏到1000伏。
ESR是电容器内部的等效串联电阻。
这是由于电容器的电极材料、内部结构以及电介质性质等因素引起的。
ESR实际上对应着电容器在电路中产生能量损耗的能力。
更准确地说,ESR表示了电容器对变化频率的响应能力。
ESR值越低,电容器在高频电路中的性能越好。
为什么ESR重要呢?在许多应用中,电子设备的性能要求很高,尤其是在高频电路中。
ESR值过高会导致电容器在高频电路中的电压降低,从而限制了整个电路的性能。
此外,ESR过高还可能导致电容器发热,这可能影响电子设备的可靠性和寿命。
不同类型的电容器在ESR值上有所不同。
例如,钽电容器通常具有较低的ESR值,可以提供更好的高频响应。
然而,MLCC的ESR值通常更低,能够在高频电路中提供优异的性能。
因此,在高频电路中,MLCC电容器通常比钽电容器更受青睐。
除了总体性能外,钽电容和MLCC还在应用特点上有所差异。
钽电容器通常适用于大容量需求的应用,特别是对体积和重量要求较高的应用。
钽电容 r型-概述说明以及解释

钽电容r型-概述说明以及解释1.引言1.1 概述概述:钽电容(r型)是一种电子元件,属于电容器的一种。
它的主要特点是采用钽金属作为电极材料,能够提供相对较高的电容量和低的等效串联电阻。
钽电容(r型)因其优异的性能和稳定性在电子行业中得到广泛应用。
钽电容(r型)作为一种重要的电子元件,主要用于储存和释放电荷,在电子电路中起着重要作用。
由于钽金属具有良好的化学稳定性和高的熔点,钽电容(r型)能够在广泛的温度范围内保持稳定的电容性能。
与其他电容器相比,钽电容(r型)具有许多优势。
首先,钽电容(r型)的电容量相对较高,能够提供较大的电荷存储能力。
其次,钽电容(r型)的等效串联电阻较低,能够减少电路中的能量损耗。
此外,钽电容(r型)还具有较高的工作稳定性和可靠性,能够在各种环境条件下长时间稳定工作。
钽电容(r型)在电子行业中有着广泛的应用。
它常被用于电源滤波、耦合和绕组连接等关键电路中,能够提供稳定的电流和电压输出。
此外,钽电容(r型)还常被应用于计算机、通信设备、医疗器械、汽车电子等领域,满足各种高性能电子产品的需求。
尽管钽电容(r型)具有众多优点,但也存在一些局限性。
钽电容(r型)的价格相对较高,由于钽金属的稀缺性,导致成本较高。
此外,钽电容(r 型)在工作过程中对电压的限制较为严格,需要确保电压不超过额定范围,以免对电容器造成损坏。
总而言之,钽电容(r型)作为一种重要的电子元件,在电子行业中发挥着重要作用。
它的高电容量、低等效串联电阻以及良好的稳定性使其成为许多高性能电子产品的理想选择。
然而,对于使用钽电容(r型)的电子设计师和制造商来说,也需要考虑其价格和电压限制等因素。
未来,随着科技的不断发展,钽电容(r型)有望实现更加高性能化和价格的降低。
文章结构是指文章的整体框架和组织方式,它有助于读者理解文章的脉络和逻辑关系。
本文的结构主要包含引言、正文和结论三个部分。
引言部分(1.1 概述、1.2 文章结构、1.3 目的)主要是对所要讨论的主题进行简要介绍和概述,明确文章的研究背景和意义,解释本文所追求的目标和写作意图。
钽电容分类

钽电容分类钽电容是一种常用的电子元器件,广泛应用于各种电子产品中。
它具有体积小、容量大、频率响应好、温度稳定性高等优点,因此被广泛应用于各种领域。
根据不同的分类标准,钽电容可以分为多种类型。
下面将详细介绍钽电容的分类。
一、按结构分类1. 线性型钽电容线性型钽电容是最早出现的一种钽电容。
它由两个平行的金属箔之间夹着一层细长的铁箔构成。
这种结构使得线性型钽电容能够承受相对较高的工作电压和温度,并且具有较高的频率响应。
2. 薄膜型钽电容薄膜型钽电容是一种新型的结构,它采用了类似于晶体管制造工艺中使用的薄膜技术,将金属箔和铁箔替换为一个非常薄的金属膜。
这种结构使得薄膜型钽电容具有更高的频率响应和更小的尺寸。
3. 固体型钽电容固体型钽电容是一种新型的结构,它采用了固态电解质代替了传统的液态电解质。
这种结构使得固体型钽电容具有更高的可靠性和更长的寿命,并且可以承受更高的工作温度。
二、按用途分类1. 低ESR钽电容低ESR钽电容是一种专门为高频应用而设计的钽电容。
它具有非常低的ESR(等效串联电阻),可以在高频率下保持稳定性。
2. 高温度钽电容高温度钽电容是一种专门为高温环境下使用而设计的钽电容。
它具有较高的工作温度范围,可以在-55℃至+200℃之间正常工作。
3. 超低漏泄率钽电容超低漏泄率钽电容是一种专门为需要长期存储或需要极低漏泄率应用而设计的钽电容。
它具有非常小的漏泄率,可以在长时间内保持其稳定性。
三、按封装形式分类1. SMD封装型钽电容SMD封装型钽电容是一种表面贴装型号,适用于各种电子产品。
它具有体积小、重量轻、安装方便等优点。
2. 插件型钽电容插件型钽电容是一种通过引脚连接到电路板上的钽电容。
它适用于需要承受较高工作电压或工作温度的应用。
3. 螺旋型钽电容螺旋型钽电容是一种通过绕制金属箔和铁箔构成的螺旋状结构而形成的钽电容。
它适用于需要承受较高工作电压和频率响应的应用。
四、按额定容量分类1. 小型钽电容小型钽电容通常额定容量在几微法至几百微法之间,适用于各种小型设备中。
钽电容和电解电容的区别

钽电容和电解电容的区别钽电容全称是钽电解电容,也属于电解电容的一种,使用金属钽做介质,不像一般电解电容那样使用电解液。
钽电容寿命比电解电容更长一些,但是目前钽电容没有电解电容的容量做的大,也没有电解电容电压做的高。
钽电容全称是钽电解电容,也属于电解电容的一种,由于使用金属钽做介质,不需要像一般电解电容那样使用电解液,另外,钽电容不需像一般电解电容那样使用镀了铝膜的电容纸烧制,所以本身几乎没有电感,但同时也限制了它的容量。
此外,钽电容内部没有电解液,很适合在高温下工作。
钽电容的特点是寿命长、耐高温、精确度高、滤高频改波性能极好,不过容量较小、价格也比铝电容贵,而且耐电压及电流力量相对较弱。
它被应用于大容量滤波的地方,像CPU插槽四周就可以看到钽电容的身影,多同陶瓷电容,电解电容协作使用或是应用于电压、电流不大的地方。
电解电容是最常见的电容,它的容量比较大,而且有极性,一般应用在低频滤波和信号耦合、输入输出。
电解电容不相宜用在温度变化较大的地方。
电解电容可分为无极性和有极性两类,无极性电容下述两类封装最为常见,即0805、0603;而有极性电容也就是我们平常所称的电解电容,一般我们平常用的最多的为铝电解电容,由于其电解质为铝,所以其温度稳定性以及精度都不是很高,而贴片元件由于其紧贴电路版,所以要求温度稳定性要高,所以贴片电容以钽电容为多,依据其耐压不同,贴片电容又可分为A、B、C、D四个系列,详细分类如下:类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列,例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等,其后缀的数字表示封装模型中两个焊盘间的距离,单位为“英寸”。
电解电容的封装模型为RB 系列,例如从“RB-.2/.4”到“RB-.5/.10”,其后缀的第一个数字表示封装模型中两个焊盘间的距离,其次个数字表示电容形状的尺寸,单位为“英寸”。
钽电容规格标准

一、钽电容介绍钽电容是由稀有金属钽加工而成,先把钽磨成微细粉,再与其它的介质一起经烧结而成。
目前的工艺有干粉成型法和湿粉成型法两种。
钽电容由于金属钽的固有本性,具有稳定好、不随环境的变化而改变、能做到容值很大等特点,在某些方面具有陶瓷电容不可比较的一些特性,因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。
目前全球主要有以下几个品牌的钽电容:A VX、KEMET、VISHAY、NEC,其中A VX 和VISHAY的产量最大,而且质量最好。
二、钽电容技术规格和选型(以VISHAY和A VX为例说明)(一)VISHAY1、型号表示方法293D 107 X9 010 D 2 W① ② ③ ④ ⑤ ⑥ ⑦①表示系列,VISHAY有293D和593D两个系列,293D表示普通钽电容,593D表示的是低阻抗钽电容,直流电阻小于1欧,一般在100毫欧到500毫欧之间。
② 表示电容的容量,范围从0.1UF----680UF③ 表示容量误差,钽电容的容量误差有两种:一是±10%(K)和±20%(M)④ 表示电容的耐压,指在85℃时额定直流电压,钽电容的耐压范围从4V---50V⑤ 表示钽电容的尺寸大小,有A、B、C、D、E、P五种尺寸⑥ 表示电容的焊点材料,一般是镍银,和钯银⑦ 表示包装方式,有两种包装方式,7寸盘和13寸盘2、外形尺寸电子元件技术网是中国第一个针对电子元器件应用、选型和实用设计方案的技术网络媒体。
电子元件技术网是中国第一个针对电子元器件应用、选型和实用设计方案的技术网络媒体。
具体尺寸mm 字母代码尺寸代码长度L宽度W厚度HA 3216 3.2±0.2 1.6±0.2 1.6±0.2B 3528 3.5±0.2 2.8±0.2 1.9±0.2C 6032 6.0±0.3 3.2±0.3 2.5±0.3D 7343 7.3±0.3 4.3±0.3 2.8±0.3E 7343H 7.3±0.3 4.3±0.3 4.0±0.3 P (不常用) 2012 2.0±0.008 1.25±0.2 1.2±0.13、容量与电压和尺寸的范围关系表293D 普通系列电子元件技术网是中国第一个针对电子元器件应用、选型和实用设计方案的技术网络媒体。
钽电容全参数介绍及使用技巧

钽电容(Tantalum Capacitors)钽电容全称是钽电解电容,也属于电解电容的一种,使用金属钽做介质,由于钽电容内部没有电解液,很适合在高温下工作。
钽电容由于采用颗粒很细的钽粉,且钽的介电常数很高,所以在单位体积内钽电容的容量可以做到比较大。
钽电容的特点是温度范围宽、耐高温、寿命长、误差小、高稳定性,最高的容量体积比。
当然,还有高成本和过于复杂的生产技术。
在优点突出的前提下,钽电容器也具有要命的弱点,耐纹波性能与其它电容器相比较差,不能承受过高的反向电压。
钽电容器仍然具有最高的可靠性.这是它一至在军用及仪器行业里使用成为首选的根本原因。
从成本及性价比的角度看,在实际使用中,钽电容主要应用于1UF-220UF情况下的中小电源滤波作用。
目前全球钽电容的生产厂家主要有AVX、KEMET、NEC、VISHAY、NICHICON、三星、三洋等等。
美国品牌的钽电容如AVX/KEMET外观都是黄色,其它一些品牌外观都是黑色。
钽电容内部结构图:钽电容内部等效电路:钽电容MARK标识:钽电容主要参数:1、容值范围:钽电容的容值参数范围一般在0.47UF-680UF,不同厂家根据工艺能力,稍微有区别。
一般情况下钽电容使用参数范围在1UF-220UF左右。
从下面图表可以看出,钽电容在超过100K以上频率时,电容参数急剧减小。
所以,钽电容一般情况下只适合低频情况下中大电流滤波。
2、额定电压:一般钽电容的额定电压范围在4V-50V,考虑到125度环境需要做降额使用,参考下表。
在常规-55°C to + 125°C环境下,额定电压需要降额到2/3左右使用。
具体降额可以用下列公式计算:Vmax=( 1-(T-85)/125)×VRVmax是最大工作电压T 是要求的工作温度VR是额定电压值得注意的是上述公式只适用于高阻抗的放电电路。
同时,上述公式并没有考虑交流分量和浪涌的影响,因此当使用温度较高时,必须使用更大的降额电压才能稳定可靠地工作。
钽电容 陶瓷电容

钽电容陶瓷电容钽电容和陶瓷电容是电子元件中常见的两种电容器。
它们在电子电路中具有很重要的作用,是电子产品中不可或缺的组成部分。
下面,我们将从定义、结构、特点、优缺点、应用等多个角度来详细讲解这两种电容器。
一、钽电容的定义、结构、特点(1)定义:钽电容,是指用钽金属作为正极,以氧化物为介质制成的电容器。
(2)结构:钽电容一般由钽金属薄膜、氧化物膜层、金属层三部分组成。
正极采用纯钽薄膜,负极则是采用电解液浸泡的金属粘合片,通过物理连接,将这两部分组成钽电容。
(3)特点:a. 体积小,容量大,具有高精度。
b. 具有优越的高频特性和稳定性,不容易受温度、电压波动等外部干扰,因此广泛应用于高精度、高频率的电路中。
c. 钽电容的使用温度范围要高于其他电容器,能够达到200摄氏度以上。
二、陶瓷电容的定义、结构、特点(1)定义:陶瓷电容,也称电容陶瓷,是指以陶瓷材料为介质制成的电容器。
(2)结构:陶瓷电容由两个金属片和介质陶瓷片组成,在介电体表面用描银点在上面制作电极,然后再用银浆涂覆一层保护层,最后再加上引线,组成一只陶瓷电容器。
(3)特点:a. 体积小,容量大,从几皮法到几百微法不等。
b. 具有良好的ESR(等效串联电阻)和低失真等特点,在电路稳定性方面也具有很好的表现。
c. 由于陶瓷电容的介电常数较小,因此,其使用范围不宜超过200摄氏度。
三、钽电容与陶瓷电容的优缺点(1)钽电容的优点:稳定性好、容量大、精度高、低引线寄生电感、可在高频率下工作、温度性能好。
(2)钽电容的缺点:价格比较高、容量不稳定、易受过压和过流的破坏,不适合大容量、大电流应用。
(3)陶瓷电容的优点:价格低、精度高、容量大、体积小、容积稳定性好、可在高温下使用。
(4)陶瓷电容的缺点:容量不稳定、容量过大时稳定性差、高频特性较差。
四、应用领域钽电容和陶瓷电容因其性能特点在不同领域有不同的应用。
(1)钽电容的使用领域:广泛应用于精密电路、计算机主板、通信、汽车电子、灯光等领域。
钽电容和电解电容

钽电容和电解电容钽电容和电解电容是常见的电子元件,它们在电路中具有不同的特点和应用。
本文将分别介绍钽电容和电解电容的结构、性能和应用,并比较它们之间的异同。
一、钽电容钽电容是一种以钽金属为电极材料的电容器。
它的结构主要由两个钽金属电极、绝缘层和电解质组成。
钽电容的特点是体积小、容量大、耐高温、频率响应快等。
由于钽金属的导电性能优良,钽电容具有较低的ESR(等效串联电阻)和ESL(等效串联电感),因此在高频电路中应用广泛。
钽电容的结构决定了它的一些特性。
首先,钽电容的钽金属电极和绝缘层之间的表面积很大,使得钽电容的电容量相对较大。
其次,钽电容的绝缘层可以采用氧化铝、氧化钽等材料,具有较高的介电常数和绝缘性能,保证了钽电容的稳定性和可靠性。
最后,钽电容的电解质可以是固体或液体,固体电解质钽电容具有更高的工作温度和更长的使用寿命,而液体电解质钽电容容量更大。
钽电容在电子设备中有广泛的应用。
例如,钽电容可以用于手机、平板电脑、摄像机等便携式设备中,因为它们体积小、容量大,可以满足设备轻薄化和高性能的要求。
此外,钽电容还常用于通信设备、电源电路、音频放大器等领域,以提供稳定的电源和滤波功能。
二、电解电容电解电容是一种以金属箔或金属薄膜为电极材料的电容器。
它的结构主要由两个金属电极、电解质和绝缘层组成。
电解电容的特点是容量大、电压稳定、价格低廉等。
由于电解电容的电解质是液体或凝胶状,因此它的电容量相对较大。
电解电容的结构决定了它的一些特性。
首先,电解电容的电解质可以是有机溶液、无机盐溶液等,具有较高的电导率和较低的ESR。
其次,电解电容的电极可以采用铝箔、铝膜等材料,具有较大的表面积,增加了电容量。
最后,电解电容的绝缘层通常采用氧化铝等材料,具有较高的绝缘性能和稳定性。
电解电容在电子设备中也有广泛的应用。
例如,电解电容可以用于电视机、电脑主板、功放等家用电器中,因为它们价格低廉、容量大,可以满足大电流的需求。
陶瓷电容 钽电容 电解电容

陶瓷电容、钽电容和电解电容都是电子电路中常用的三种类型的电容器,它们在电路中的应用和性质有所不同:
陶瓷电容(Ceramic Capacitor):
材料:通常由陶瓷材料制成,如氧化铝或钛酸钡。
特性:陶瓷电容具有高频响应能力,适用于高频电路,具有良好的温度稳定性和长寿命。
应用:常用于耦合、滤波、维持电容、定时和调谐电路等。
钽电容(Tantalum Capacitor):
材料:由钽金属制成的氧化物。
特性:钽电容具有较高的电容密度,较低的ESR(等效串联电阻),适用于高性能电路。
它们也比陶瓷电容更稳定。
应用:常用于稳压电路、功率供应、射频电路和移动设备中,尤其是需要高性能的应用。
电解电容(Electrolytic Capacitor):
材料:包括铝电解电容和钽电解电容。
电解电容使用电解质来增加电容值。
特性:电解电容具有较高的电容密度,但ESR较高,适用于低频和电源滤波应用。
铝电解电容和钽电解电容在性能和应用上有所不同。
应用:铝电解电容常用于电源滤波和电机启动电路中,而钽电解电容常用于射频和高性能电路中。
选择电容类型取决于具体的应用要求,包括电容值、工作频率、ESR、工作温度范围和可用的预算。
不同类型的电容器在电路设计中有其独特的优势和限制,因此工程师需要根据具体情况进行选择。
钽电容的优点和缺点

钽电容的优点和缺点
钽电容全称是钽电解电容,也属于电解电容的一种,使用金属钽做介质,不像普通电解电容那样使用电解液,,钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制,本身几乎没有电感,但也限制了它的容量。
此外,钽电容内部没有电解液,很适合在高温下工作。
钽电容的特点是寿命长、耐高温、准确度高、滤高频改波性能极好,不过容量较小、价格也比铝电容贵,而且耐电压及电流能力较弱。
它被应用于大容量滤波的地方,像CPU插槽附近就看到钽电容的身影,多同陶瓷电容,电解电容配合使用或是应用于电压、电流不大的。
钽电容476v

钽电容476v钽电容最高耐压为476V,是一种常用的电容器件。
它具有耐高频、低ESR(等效串联电阻)等特点,广泛应用于电子设备和电路中。
1. 钽电容的结构和工作原理:钽电容由两个金属钽片(阳极和阴极)之间的氧化膜组成。
当电压施加在钽电容上时,氧化膜充当了电介质,从而形成了电容。
钽电容的结构决定了它具有高频特性和较低的ESR。
2. 钽电容的优势:- 较高的耐压:钽电容的耐压一般较高,能够承受较大的电压。
476V的耐压使其能够在较高电压的电路中使用。
- 低ESR:ESR通常是指在频率较高时电容内部电阻的等效值。
钽电容的ESR较低,能够提供更好的纹波电压抑制能力,适用于需要较高稳定性和较低纹波的应用。
- 耐高频:钽电容在高频下具有较好的性能,能够保持较低的等效串联电阻和电感。
- 小尺寸:钽电容的体积相对较小,能够在有限空间内实现较高的电容值和频率响应。
3. 钽电容的应用领域:- 通信设备:钽电容广泛应用于手机、调制解调器、无线基站等通信设备中。
它们用于滤波、稳压、去耦等电路中,确保信号传输的稳定性和质量。
- 电源电路:钽电容可以用于电源电路中的滤波、稳压和储能等功能。
它们能够有效地消除电源中的纹波和噪声,提供稳定的电能供应。
- 工业控制设备:钽电容也常见于工业控制设备中,用于电容式触摸屏、电机驱动、变频器等电路中,从而提供稳定的电容值和频率响应。
- 汽车电子:由于钽电容具有体积小、耐高温和低ESR的特点,它在汽车电子领域也得到广泛应用。
比如在发动机控制、车载娱乐系统和车载通信系统中,钽电容用于提供稳定的电源和滤波电路。
- 医疗设备:钽电容在医疗设备中也有应用,如心脏起搏器、医疗监护仪等。
钽电容能够为这些设备提供稳定的电能供应和良好的信号传输。
总结:钽电容是一种常用的电容器件,具有耐高压、低ESR等特点。
它在通信设备、电源电路、工业控制设备、汽车电子和医疗设备等领域中都有广泛应用。
钽电容的优势包括较高的耐压、低ESR、优秀的高频特性和小尺寸。
钽电容 钽芯-概述说明以及解释

钽电容钽芯-概述说明以及解释1.引言1.1 概述概述部分:钽电容是一种基于钽材料制造的电子元件,具有良好的电容性能和稳定性。
钽芯作为钽电容的核心组成部分,发挥着重要的作用。
本文将对钽电容和钽芯进行深入探讨,并对其应用领域、优势以及发展趋势进行分析。
钽电容广泛应用于电子产品中的稳压电路、滤波电路以及脉冲电路等,其特点是容量大、体积小、温度稳定性高以及频率响应范围宽。
钽电容的定义将在接下来的章节中详细介绍。
钽芯作为钽电容的核心材料,具有高电容密度、低ESR(等效串联电阻)以及优异的频率响应能力。
钽芯的特性将在本文的第2.2节进行详细阐述。
钽电容和钽芯在电子行业中有着广泛的应用领域,主要包括通讯设备、计算机、汽车电子和工业设备等。
钽电容的应用领域将在第2.3节中进行详细探讨。
钽电容具有许多优势,如高容量、低ESR、温度稳定性好等。
这些优势使得钽电容在电子产品中得到广泛应用。
在第3.1节中,我们将对钽电容的优势进行详细解析。
钽芯的发展趋势是在不断提高电容密度的基础上,降低成本、提高可靠性。
本文的第3.2节将对钽芯的发展趋势进行深入探讨。
最后,我们将对钽电容的未来进行展望,分析其在电子行业中的发展前景。
这将在第3.3节中进行讨论。
在接下来的篇章中,我们将详细介绍钽电容和钽芯的定义、特性、应用领域、优势和发展趋势。
通过对这些内容的全面了解,我们能够更好地理解钽电容在电子领域的重要性和应用前景。
1.2 文章结构文章结构部分将列举出本文的章节安排,包括引言、正文和结论三个主要部分。
引言部分将概述钽电容和钽芯的重要性,并介绍文章的结构和目的。
同时,引言也会包含对钽电容和钽芯的定义以及它们在电子领域中的作用和意义。
正文部分将详细介绍钽电容的定义、钽芯的特性以及钽电容的应用领域。
在2.1部分,我们将解释钽电容的定义,包括其组成、结构和工作原理等方面。
在2.2部分,我们将探讨钽芯的独特特性,如高容量、低ESR (等效串联电阻)、超低漏电流等。
发光钽电容

发光钽电容是一种电容器,其特点如下:
1.体积小、容量大:钽电容能够在相同体积下提供更大的电容值。
2.寿命长:钽电容具有很好的电化学稳定性,不会因为长时间使
用而老化,从而保证了器件的寿命。
3.高频响应快:钽电容的频率响应更快,适用于高频功率稳定性
和高压电路中的消声器。
4.频率稳定性好:钽电容具有更小的温度系数和更好的频率稳定
性。
5.精度高:钽电容容量的精度一般可以达到1%~5%,远高于其它
类型电容的精度。
6.漏电流小:钽电容使用的氧化钽介质材料非常稳定且可靠,能
够在长时间内保持稳定的电容值。
钽电容的作用

钽电容的作用
钽电容(Tantalum capacitor)是一种电子元件,由钽作为电介质的电容器。
它具有以下几个主要作用:
1. 储存和释放电荷:钽电容器可以储存电荷并在需要时释放。
它们能够快速充电和放电,适用于需要高频响应和快速响应的电路。
2. 滤波和去耦:钽电容器可以用于电路的滤波和去耦功能。
在电源和地之间放置钽电容器可以平滑电压,过滤掉电源中的高频噪声和干扰信号,使电路工作更加稳定。
3. 耦合和解耦:钽电容器可用于电路中的耦合和解耦应用。
它们用于将信号耦合到不同的电路阶段,确保信号传输的稳定性和准确性。
同时,它们也用于解耦电路中的不同部分,减少相互之间的干扰。
4. 排放电流:钽电容器可以作为电流源来提供或消耗电流。
它们在电路中用于平衡电流分布,控制电流大小和方向。
5. 电压稳定:钽电容器具有较高的电压稳定性,能够在一定电压范
围内保持较为稳定的电容值。
这使得它们在需要稳定电容值的应用中具有优势,如计算机和通信设备等。
总体而言,钽电容器在电子电路中发挥着储存、滤波、耦合和解耦、电流控制等多种作用。
它们在各种电子设备和系统中被广泛应用,以满足不同电路和应用的要求。
钽电容和陶瓷电容

钽电容和陶瓷电容
钽电容和陶瓷电容是两种不同材质的电容器。
钽电容是一种电解电容器,主要由钽金属和其氧化物组成。
其主要特点是容量大、稳态性好、频率响应快、热稳定性好、寿命长等。
由于钽电容具有优良的性能,因此在电子领域中广泛应用。
陶瓷电容是一种非极性介质电容器,主要由陶瓷材质制成。
其主要特点是尺寸小、稳定性好、温度系数小、对直流电压稳定性好等。
由于陶瓷电容适应性强,价格便宜,因此在电子领域中也有广泛应用。
钽电容和陶瓷电容都有其自身的优点和缺点,应根据具体的应用场景和要求来选择合适的电容器。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
去年NEC财年亏损严重,11月发水后钽电容业务卖给KEMET,要 到7月份才有市场策略;AVX在小尺寸就只有106P/226P在供应,数 量也不大;ROHM只有476P/107A这两个产品有竞争力,其他料号也 没优势,而且产能也不足够。
今年以来,第一个季度以及即将过去的第二季度,钽电容市场 行情一遍低迷,随着国家大力扶持国内企业的政策,预计钽电容 等电子元件即将迎来第一波销售高峰。因此,国内必然崛起一大 批国内企业打响他们的品牌,而要打响品牌,首先质量要过硬, 电子产品质量过硬靠的是电子元件的质量过硬,而高端电子产品 不可缺少的贴片钽电容(因其滤波功能,稳定性,可靠性极佳) 必然会成为很多品牌厂商对于贴片电容类产品的首选,接下来, 钽电容即将迎来销售高峰。钽电容市场行情前景依然充满阳光!
➢ 陶瓷电容是跟介质有关,陶瓷介质在不同温度下介电常数 不一样; 铝电解电容是跟电解液的导电能力有关,温度 影响电解液里离子运动的速度。BUT,钽电容为Ta2O5电解 质,温度对其介电常数影响不大。
电容尺寸与容量关系
➢ 在钽电容,铝电容,MLCC三类电容中,MLCC的尺寸最小, 但是电容值无法做太大,一般用于低频。钽电容相比MLCC 尺寸要大,但是容量也是比MLCC高很多,可由于内部的特 性,其CV值(电容与电压乘积)做不大,容量和电压有一 定范围,一般从0.1uF~1000uF;工作电压从2V~50V;这些 因素都限制了钽电容在高压大容量上的应用。而铝电容体 积最大,容量也可以做很大。
漏电流:较小,随着温度和电 压的增大而增大。
钽电容 失效
❖氧化膜存在缺陷,部分恶化,引起介质的漏电流异常,最后 导致介质短路(自愈)-----电流型
❖使用不当或杂质或其他缺陷(场强较高,电流密度较大,局 部高温点)导致工作电压或浪涌电压突然给过高,结果引起局 部闪火,终致介质击穿-----电压型
❖由于产品太大导致热不平衡,热量积累以致热破坏,但随着 高频化,趋肤效应,由于局部热点的低阻和较差的热导接触, 发生局部高温,最后造成介质的热击穿-----发热型
铝电解电容
➢ 铝电解电容的容体比较大,串联电阻较大,感抗较大,对 温度敏感。它适用于温度变化不大、工作频率不高(不高 于25kHz)的场合,可用于低频滤波。
钽电容
➢ 与铝电解电容类似,钽电容的阻抗频率特性也呈现U形特 性,但其ESR相对要小,且作为表贴封装的固有优点ESL比 较小。
➢ 钽电容的高频特性比较好,低等效串联电阻(ESR)、低 等效串联电感(ESL),但工作电压较低。在脉动吸收、 瞬态响应及噪声抑制都优于铝电解电容,是高稳定电源的 理想选择。
钽电容 在手机上的应用
射频端:存能使用,PA工作的 时候,特别是TDD系统,PA是从 不工作到工作的状态的变化, 电压会被明显拉低,有钽电容 在可以使得电压的变化会平缓 一些。 电源端:电源端电容作用为滤波,容值越大就越能保证输出 电压的稳定性,纹波小。 音频端:音频的串联电容作用为隔直,容量越大,通过的音 频范围越大,低音效果越好。ESR值越低对输出功率影响越 小,效率越高,但因相对于耳机的阻抗较小,因此对ESR要 求不高。
铝电解电容
➢ 对于铝电容的阻抗频率幅度曲线,在低频由1/ ω ⋅C确定, 由于电解电容容量可以做得比较大,因此铝电容广泛应用 于低频滤波场合;在数十千赫到数百千赫下,则由ESR确 定,由于铝电解电容的ESR较大,其阻抗频率幅度特性曲 线一般为U形,而不像瓷片电容由于ESR小,在谐振频率点 处会有一个明显的下尖而呈现的V形;而在兆赫下,由ω ⋅ L确定,普通的铝电容其ESL是较大的,这大大限制了在 高频下的应用。因此ESR值较高和ESL较大限制了铝电解电 容在高频场合下的应用。
钽电容知识
香港华清电子黄埔军校七期 三组:田漫 钟福明 周卿 崔恒润
钽电容 基本结构
钽电容 特性参数
额定工作电压:在一定温度范 围内最大直流电压(低于85度 ),当温度高于85度,额定电 压会降低,一般在125度,额 定电压降为原额定电压的2/3。 浪涌电压:大约为额定电压的 1.3倍,超过浪涌电压很容易导 致TA2O5介质的击穿。 ESR:同容量、同电压的钽电 容的ESR要低于电解电容,但 要高于多层陶瓷电容,ESR随 着频率和温度的增加而减少 。
各产品线钽电容对比
NICHICON是钽电容系列齐全,整体优势较强的产品线,按容值 讲,33uF、68uF属于过度容值,在新的设计中向22uF、47uF、100uF 靠拢,有利于缩减型号,增加单个型号市场优势性,提供更好的利润。
NICHICON主推产品
PA并联(TDD 噪音抑制)
啸叫
音频应用
目前市场前景
钽电容特性分析
钽电容和MLCC、铝电解容的比较
钽电容各型号对比
钽电容的市场应用
❖钽电容的突出应用
• TDD噪声抑制 针对射频的PA供电,主要干扰源是217Hz的TDD 噪声。手机射频功放每隔4.6秒会产生一个发射信号,该信号包 含900 MHz/1800MHz或是1900MHz的2.0G GSM信号及PA的包络线, 若手机来电或短信,我们所听到的嗡嗡声就是PA在发射时产生的 包络线杂声,而217Hz在我们人耳可听的范围内。TDD噪音主要表 现为语音通话中听筒或喇叭嗡嗡的电流音,或是接通电话瞬间听 筒吱吱吱的噪音。
