H3C各种型号交换机端口镜像配置方法总结

H3C各种型号交换机端口镜像配置方法总结一、端口镜像概念：Port Mirror(端口镜像）是用于进行网络性能监测。

可以这样理解：在端口A 和端口B 之间建立镜像关系，这样，通过端口A 传输的数据将同时复制到端口B ，以便于在端口B 上连接的分析仪或者分析软件进行性能分析或故障判断。

二、端口镜像配置『环境配置参数』1. PC1接在交换机E0/1端口，IP地址1.1.1.1/242. PC2接在交换机E0/2端口，IP地址2.2.2.2/243. E0/24为交换机上行端口4. Server接在交换机E0/8端口，该端口作为镜像端口『组网需求』1. 通过交换机端口镜像的功能使用server对两台pc的业务报文进行监控。

2. 按照镜像的不同方式进行配置：1) 基于端口的镜像2) 基于流的镜像2 数据配置步骤『端口镜像的数据流程』基于端口的镜像是把被镜像端口的进出数据报文完全拷贝一份到镜像端口，这样来进行流量观测或者故障定位。

【3026等交换机镜像】S2008/S2016/S2026/S2403H/S3026等交换机支持的都是基于端口的镜像，有两种方法：方法一1. 配置镜像（观测）端口[SwitchA]monitor-port e0/82. 配置被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2方法二1. 可以一次性定义镜像和被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2 observing-port Ethernet 0/8【8016交换机端口镜像配置】1. 假设8016交换机镜像端口为E1/0/15，被镜像端口为E1/0/0，设置端口1/0/15为端口镜像的观测端口。

[SwitchA] port monitor ethernet 1/0/152. 设置端口1/0/0为被镜像端口，对其输入输出数据都进行镜像。

H3C---S2126型号交换机镜像端口配置

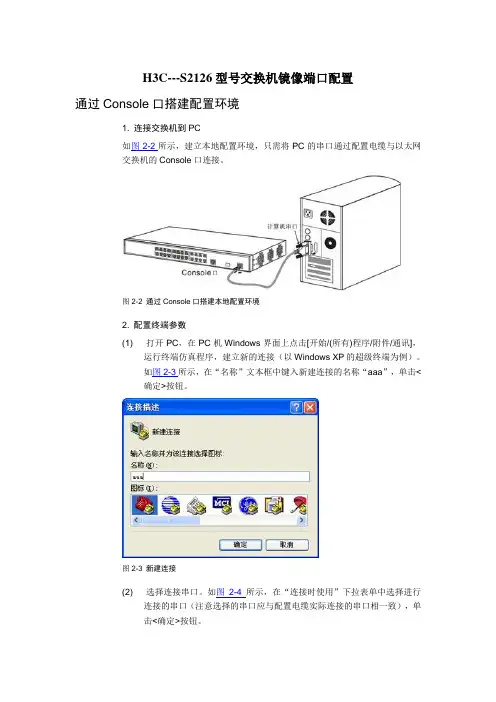

H3C---S2126型号交换机镜像端口配置通过Console口搭建配置环境1. 连接交换机到PC如图2-2所示，建立本地配置环境，只需将PC的串口通过配置电缆与以太网交换机的Console口连接。

图2-2 通过Console口搭建本地配置环境2. 配置终端参数(1)打开PC，在PC机Windows界面上点击[开始/(所有)程序/附件/通讯]，运行终端仿真程序，建立新的连接（以Windows XP的超级终端为例）。

如图2-3所示，在“名称”文本框中键入新建连接的名称“aaa”，单击<确定>按钮。

图2-3 新建连接(2)选择连接串口。

如图2-4所示，在“连接时使用”下拉表单中选择进行连接的串口（注意选择的串口应与配置电缆实际连接的串口相一致），单击<确定>按钮。

图2-4 连接端口设置(3)设置串口参数。

如图2-5所示，在串口的属性对话框中设置波特率为9600bps，数据位为8，奇偶校验为无，停止位为1，数据流控制为无。

单击<确定>按钮，进入[超级终端]窗口。

图2-5 端口通信参数设置(4)配置超级终端属性。

在超级终端中选择[文件/属性/设置]，进入如图2-6所示的属性设置窗口。

选择终端仿真类型为VT100或自动检测，单击<确定>按钮，返回[超级终端]窗口。

图2-6 终端类型设置(5)终端上显示以太网交换机自检信息，自检结束后提示用户键入回车。

回车后会出现命令行提示符（如<H3C>），此时就可以对交换机进行配置了，具体的配置命令请参考本书中以后各章节的内容。

6.4 以太网端口镜像配置6.4.1 以太网端口镜像简介端口镜像，即能将指定端口的数据包复制到监控端口，以进行网络检测和故障排除。

S2100系列以太网交换机提供基于端口的镜像功能，即可将指定的一个或多个端口的报文复制到镜像端口，用于报文的分析和监视。

例如：将被镜像端口Ethernet0/1端口上的报文复制到指定镜像端口Ethernet0/2，通过镜像端口Ethernet0/2上连接的协议分析仪进行测试和记录。

H3C-S5500端口镜像配置

type: local status: active mirroring port:
GigabitEthernet1/0/1 both GigabitEthernet1/0/2 both monitor port: GigabitEthernet1/0/3 配置完成后，用户就可以在数据监测设备上监控研发部和市场部收发的所有报文。
{ inbound | outbound | 下的配置效果相同
both }
quit
mirroring-group group-id
monitor-port
monitor-port-id
interface interface-type 二者必选其一
interface-number
两种视图下的配置
[ mirroring-group
quit
为在系统视 mirroring-group
镜图下配置 group-id monitor-egress
像出端口组
monitor-egress-port-id 二者必选其一
interface interface-type
配
interface-number
在端口视
两种视图下的配置
置
mirroring-group group-id
一个端口只能加入到一个镜像组；一个 VLAN 只能被一个镜像组使用。
1.3.2 配置远程目的镜像组
远程目的镜像组需要配置远程镜像 VLAN 和目的端口。
表 1-3 配置远程目的镜像组
操作
命令
说明
进入系统视图
system-view
-
mirroring-group group-id 创建远程目的镜像组

H3C交换机端口镜像配置方法

H3C交换机端口镜像配置方法交换机将数据从一个端口转发至到另一个端口的处理方式称为交换模式。

不少企业使用的交换机是H3C交换机，那么你知道H3C交换机的端口镜像配置方法吗?下面跟yjbys店铺一起来看看吧!一、端口镜像概念：Port Mirror(端口镜像)是用于进行网络性能监测。

可以这样理解：在端口A 和端口B 之间建立镜像关系，这样，通过端口A 传输的数据将同时复制到端口B ，以便于在端口B 上连接的分析仪或者分析软件进行性能分析或故障判断。

二、端口镜像配置『环境配置参数』1. PC1接在交换机E0/1端口，IP地址1.1.1.1/242. PC2接在交换机E0/2端口，IP地址2.2.2.2/243. E0/24为交换机上行端口4. Server接在交换机E0/8端口，该端口作为镜像端口『组网需求』1. 通过交换机端口镜像的功能使用server对两台pc的业务报文进行监控。

2. 按照镜像的不同方式进行配置：1) 基于端口的镜像2) 基于流的镜像2 数据配置步骤『端口镜像的数据流程』基于端口的镜像是把被镜像端口的进出数据报文完全拷贝一份到镜像端口，这样来进行流量观测或者故障定位。

【3026等交换机镜像】S2008/S2016/S2026/S2403H/S3026等交换机支持的都是基于端口的镜像，有两种方法：方法一1. 配置镜像(观测)端口[SwitchA]monitor-port e0/82. 配置被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2方法二1. 可以一次性定义镜像和被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2 observing-port Ethernet 0/8【8016交换机端口镜像配置】1. 假设8016交换机镜像端口为E1/0/15，被镜像端口为E1/0/0，设置端口1/0/15为端口镜像的观测端口。

H3C交换机端口镜像的数据流程

H3C交换机端口镜像的数据流程H3C交换机端口镜像的数据流程基于端口的镜像是把被镜像端口的进出数据报文完全拷贝一份到镜像端口，这样来进行流量观测或者故障定位。

下面YJBYS店铺为大家整理了关于H3C交换机端口镜像的'数据流程，希望对你有所帮助。

【3026等交换机镜像】S2008/S2016/S2026/S2403H/S3026等交换机支持的都是基于端口的镜像，有两种方法：方法一：1. 配置镜像(观测)端口[SwitchA]monitor-port e0/82. 配置被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2方法二：1. 可以一次性定义镜像和被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2 observing-port Ethernet 0/8【8016交换机端口镜像配置】1. 假设8016交换机镜像端口为E1/0/15，被镜像端口为E1/0/0，设置端口1/0/15为端口镜像的观测端口。

[SwitchA] port monitor ethernet 1/0/152. 设置端口1/0/0为被镜像端口，对其输入输出数据都进行镜像。

[SwitchA] port mirroring ethernet 1/0/0 both ethernet 1/0/15也可以通过两个不同的端口，对输入和输出的数据分别镜像1. 设置E1/0/15和E2/0/0为镜像(观测)端口[SwitchA] port monitor ethernet 1/0/152. 设置端口1/0/0为被镜像端口，分别使用E1/0/15和E2/0/0对输入和输出数据进行镜像。

[SwitchA] port mirroring gigabitethernet 1/0/0 ingress ethernet 1/0/15[SwitchA] port mirroring gigabitethernet 1/0/0 egress ethernet 2/0/0【H3C交换机端口镜像的数据流程】。

华三交换机端口镜像26072047

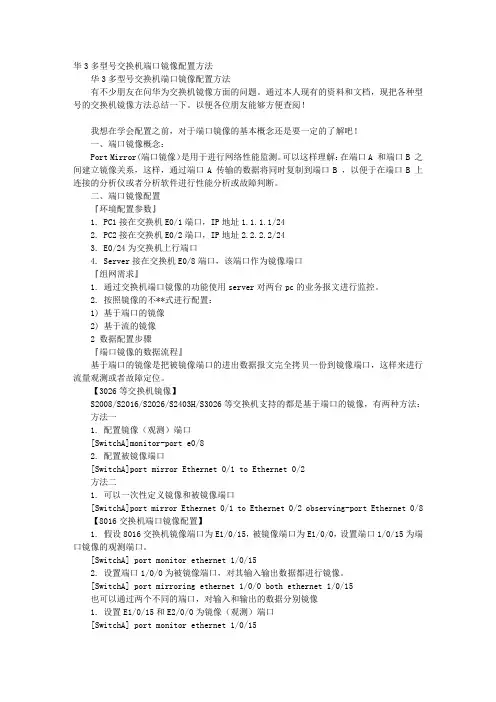

华3多型号交换机端口镜像配置方法华3多型号交换机端口镜像配置方法有不少朋友在问华为交换机镜像方面的问题。

通过本人现有的资料和文档，现把各种型号的交换机镜像方法总结一下。

以便各位朋友能够方便查阅！我想在学会配置之前，对于端口镜像的基本概念还是要一定的了解吧！一、端口镜像概念：Port Mirror(端口镜像）是用于进行网络性能监测。

可以这样理解：在端口A 和端口B 之间建立镜像关系，这样，通过端口A 传输的数据将同时复制到端口B ，以便于在端口B 上连接的分析仪或者分析软件进行性能分析或故障判断。

二、端口镜像配置『环境配置参数』1. PC1接在交换机E0/1端口，IP地址1.1.1.1/242. PC2接在交换机E0/2端口，IP地址2.2.2.2/243. E0/24为交换机上行端口4. Server接在交换机E0/8端口，该端口作为镜像端口『组网需求』1. 通过交换机端口镜像的功能使用server对两台pc的业务报文进行监控。

2. 按照镜像的不**式进行配置：1) 基于端口的镜像2) 基于流的镜像2 数据配置步骤『端口镜像的数据流程』基于端口的镜像是把被镜像端口的进出数据报文完全拷贝一份到镜像端口，这样来进行流量观测或者故障定位。

【3026等交换机镜像】S2008/S2016/S2026/S2403H/S3026等交换机支持的都是基于端口的镜像，有两种方法：方法一1. 配置镜像（观测）端口[SwitchA]monitor-port e0/82. 配置被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2方法二1. 可以一次性定义镜像和被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2 observing-port Ethernet 0/8 【8016交换机端口镜像配置】1. 假设8016交换机镜像端口为E1/0/15，被镜像端口为E1/0/0，设置端口1/0/15为端口镜像的观测端口。

H3C S5100 端口镜像

both：对端口接收和发送的报文进行镜像。
inbound：仅对端口接收的报文进行镜像。
outbound：仅对端口发送的报文进行镜像。
【描述】
mirroring-groupmirroring-port命令用来配置镜像源端口。undo mirroring-group mirroring-port命令用来取消镜像源端口配置。
配置完成后，用户可以在数据监测设备上监控研发部和市场部收发的所有报文。
一般的网络监控软件通过旁路的方式来监控网络的时候，大多数都是通过采用交换机配置端口镜像的方法来监控管理局域网，这样监控效率高对现有的网络没有任何影响，安装调试使用都很方便。
h3c s5100系列交换详细说明配置案例如下:
1.2.1配置本地端口镜像
1. 配置准备
确定了镜像源端口以及被镜像报文的方向
确定了镜像目的端口
2. 配置过程
表1-3 配置本地端口镜像
操作命令说明
进入系统视图 system-view -
quit
为镜像组配置目的端口在系统视图下配置目的端口 mirroring-group group-id monitor-port monitor-port-id 二者必选其一
两种视图下的配置效果相同
在端口视图下配置目的端口 interface interface-type interface-number
undo mirroring-group group-id monitor-port monitor-port
1.3.1本地端口镜像配置举例
1. 组网需求
某公司内部通过交换机实现各部门之间的互连，网络环境描述如下：
研发部通过端口GigabitEthernet 1/0/1接入Switch C；

h3c5500系列-端口镜像操作

# 显示镜像组 1 的配置信息。
1-3
H3C S5500-SI 系列以太网交换机操作手册端口镜像
[Sysname] display mirroring-group 1 mirroring-group 1:
type: local status: active mirroring port:
GigabitEthernet1/0/1 both GigabitEthernet1/0/2 both monitor port: GigabitEthernet1/0/3
二者必选其一
两种视图下的配置效果相同
说明：
z 本地镜像组需要配置源端口、目的端口才能生效。 z 建议用户不要在目的端口上使能 STP、RSTP 或 MSTP，否则会影响设备的正常
使用，反之亦然。 z 源端口和目的端口不能是现有镜像组的成员端口。 z 指定的镜像组必须预先创建，而且一个镜像组只能配置一个目的端口。
H3C S5500-SI 系列以太网交源自机操作手册端口镜像目录
目录
第 1 章端口镜像配置 ..............................................................................................................1-1 1.1 端口镜像简介 ..................................................................................................................... 1-1 1.1.1 端口镜像简介........................................................................................................... 1-1 1.1.2 端口镜像的实现方式................................................................................................ 1-1 1.2 配置本地端口镜像 .............................................................................................................. 1-1 1.3 端口镜像显示 ..................................................................................................................... 1-2 1.4 端口镜像典型配置举例....................................................................................................... 1-3

H3C-S5500端口镜像配置

mirroring-port-list { inbound | outbound |
二者必选其一
both }
用户可以在系统视
interface interface-type 图下同时配置多个
interface-number
源端口，也可以在具
[ mirroring-group
体的端口视图下配
group-id ] mirroring-port 置源端口，两种视图
1.5.2 远程端口镜像配置举例
1. 组网需求某公司内部通过交换机实现各部门之间的互连，网络环境描述如下：
部门 1 通过端口 GigabitEthernet 1/0/1 接入 Switch A；部门 2 通过端口 GigabitEthernet 1/0/2 接入 Switch A；
一个端口只能加入到一个镜像组；一个 VLAN 只能被一个镜像组使用。
1.3.2 配置远程目的镜像组
远程目的镜像组需要配置远程镜像 VLAN 和目的端口。
表 1-3 配置远程目的镜像组
操作
命令
说明
进入系统视图
system-view
-
mirroring-group group-id 创建远程目的镜像组
1.4 端口镜像显示
在完成上述配置后，在任意视图下执行 display 命令可以显示配置后镜像组的运行情况，通过查看显示信息验证配置的效果。
表 1-4 端口镜像显示
操作
命令
操作
命令
display mirroring-group { group-id | all 显示端口镜像组的配置
| local | remote-destination | 信息

华为交换机H3C S3600-52P-EI端口镜像设置方法

华为交换机H3C S3600-52P-EI端口镜像设置方法1、用专用串口线连接交换机的“consle”口和电脑串口，进入“超级终端”，选择串口，设置参数（还原默认值）。

连接成功后，显示“<H3C>”2、华为交换机型号不同，设置方法差异很大，键入“dis ver”命令，查看装置信息。

<H3C>dis ver3、进入系统视图，在系统视图下，才能键入设置命令。

<H3C>system-view （输入此命令后，“< >”变为“[ ]”）System View: return to User View with Ctrl+Z.[H3C]4、设置镜像端口[H3C]mirroring-group 1 local ? 输入命令，回车后出现下面字符。

<cr> 回车后回到“系统视图”状态[H3C] 键入如下命令，将3口设置为镜像端口[H3C]mirroring-group 1 mirroring-port Ethernet 1/0/3 ? 回车后出现如下信息：Ethernet Ethernet interfaceGigabitEthernet GigabitEthernet interfaceboth Monitor the inbound and outbound packets 表示对端口接收和发送的报文进行镜像inbound Monitor the inbound packets 表示对端口接收的报文进行镜像outbound Monitor the outbound packets 表示对端口发送的报文进行镜像to Range of interfaces（根据需要设置被镜像报文的方向），如下：[H3C]mirroring-group 1 mirroring-port Ethernet 1/0/3 both 回车后回到“系统视图”状态5、设置监控端口[H3C] 键入如下命令，将4口设置为监控端口[H3C]mirroring-group 1 monitor-port Ethernet 1/0/4Ethernet1/0/4 has been configured monitor port in the mirroring group 1!6、检查设置的正确性[H3C]display mirroring-group 1mirroring-group 1:type: localstatus: activemirroring port:Ethernet1/0/3 bothmonitor port: Ethernet1/0/4[H3C]7、取消镜像设置。

华三交换机端口镜像

华3多型号交换机端口镜像配置方法华3多型号交换机端口镜像配置方法有不少朋友在问华为交换机镜像方面的问题。

通过本人现有的资料和文档，现把各种型号的交换机镜像方法总结一下。

以便各位朋友能够方便查阅！我想在学会配置之前，对于端口镜像的基本概念还是要一定的了解吧！一、端口镜像概念：Port Mirror(端口镜像）是用于进行网络性能监测。

可以这样理解：在端口A 和端口B 之间建立镜像关系，这样，通过端口A 传输的数据将同时复制到端口B ，以便于在端口B 上连接的分析仪或者分析软件进行性能分析或故障判断。

二、端口镜像配置『环境配置参数』1. PC1接在交换机E0/1端口，IP地址1.1.1.1/242. PC2接在交换机E0/2端口，IP地址2.2.2.2/243. E0/24为交换机上行端口4. Server接在交换机E0/8端口，该端口作为镜像端口『组网需求』1. 通过交换机端口镜像的功能使用server对两台pc的业务报文进行监控。

2. 按照镜像的不**式进行配置：1) 基于端口的镜像2) 基于流的镜像2 数据配置步骤『端口镜像的数据流程』基于端口的镜像是把被镜像端口的进出数据报文完全拷贝一份到镜像端口，这样来进行流量观测或者故障定位。

【3026等交换机镜像】S2008/S2016/S2026/S2403H/S3026等交换机支持的都是基于端口的镜像，有两种方法：方法一1. 配置镜像（观测）端口[SwitchA]monitor-port e0/82. 配置被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2方法二1. 可以一次性定义镜像和被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2 observing-port Ethernet 0/8 【8016交换机端口镜像配置】1. 假设8016交换机镜像端口为E1/0/15，被镜像端口为E1/0/0，设置端口1/0/15为端口镜像的观测端口。

H3C-端口镜像操作

z 目的交换机：远程镜像目的端口所在的交换机，将从 Remote-probe VLAN 接收到的镜像流量通过镜像目的端口转发给监控设备。
说明：
当交换机作为远程镜像的中间设备或目的设备时，为了保证镜像的正常实现，建议用户在入端口上配置重定向，将 Remote-probe VLAN 内的报文全部重定向到相应的出端口(中间设备)或镜像目的端口(目的设备)。如果配置为镜像双向（both）报文，则必须在入端口上配置重定向，因为入端口同时学习报文的源与目的 MAC 地址，报文的出端口与入端口相同，报文被丢弃。关于重定向的配置请参见“QoS”模块的相关内容。
实现了远程端口镜像功能的交换机分为三种：
z 源交换机：被监测的端口所在的交换机，负责将镜像流量复制到 Remote-probe VLAN 中，然后通过二层转发给中间交换机或目的交换机。
z 中间交换机：网络中处于源交换机和目的交换机之间的交换机，通过 Remote-probe VLAN 把镜像流量传输给下一个中间交换机或目的交换机。如果源交换机与目的交换机直接相连，则不存在中间交换机。
二者必选其一
两种视图下的配置效果相同
说明：
z 本地镜像组需要配置源端口、目的端口才能生效。 z 建议用户不要在目的端口上使能 STP、RSTP 或 MSTP，否则会影响设备的正常
使用，反之亦然。 z 源端口和目的端口不能是现有镜像组的成员端口，目的端口不能是聚合成员端
口。 z 指定的镜像组必须预先创建，而且一个镜像组只能配置一个目的端口。
1.3.1 配置远程源镜像组
远程源镜像组需要配置源端口、反射口以及远程镜像 VLAN。
1-3
H3C S3610&S5510 系列以太网交换机操作手册端口镜像

H3C交换机端口镜像配置

1.1.1 display mirroring-group【命令】display mirroring-group { group-id| all | local | remote-destination | remote-source }【视图】任意视图【参数】group-id：端口镜像组的组号，取值范围为1～2。

all：所有镜像组。

local：本地镜像组。

remote-destination：远程目的镜像组。

remote-source：远程源镜像组。

【描述】display mirroring-group命令用来显示端口镜像组的信息。

不同的镜像组类型，其显示内容不同。

设备将按照镜像组号的顺序进行显示。

【举例】# 显示所有镜像组的信息。

<Sysname> display mirroring-group allmirroring-group 1：type: localstatus: activemirroring port:Ethernet1/0/1 bothEthernet1/0/2 bothmonitor port: Ethernet1/0/3mirroring-group 2:type: remote-sourcestatus: inactivemirroring port:Ethernet1/0/4 inboundreflector port:remote-probe vlan: 1900表1-1 display mirroring-group命令显示信息描述表1.1.2 mirroring-group【命令】mirroring-group group-id{ local | remote-source | remote-destination }undo mirroring-group{ group-id|local | remote-source|remote-destination | all } 【视图】系统视图【参数】group-id：端口镜像组的组号，取值范围为1～2。

H3C交换机配置远程端口镜像,实现多监控口

H3C S10510设备配置远程端口镜像，实现多监控口利用远程镜像VLAN实现本地镜像支持多个目的端口典型配置举例1.组网需求三个部门A、B、C分别使用GigabitEthernet1/0/1～GigabitEthernet1/0/3端口接入DeviceA，现要求通过镜像功能，使三台数据检测设备ServerA、ServerB、ServerC都能够对三个部门发送和接收的报文进行镜像。

2.组网图图1-1利用远程镜像VLAN实现本地镜像支持多个目的端口组网图3.配置步骤#创建远程源镜像组1。

<DeviceA> system-view[DeviceA] mirroring-group 1 remote-source#将接入部门A、B、C的三个端口配置为远程源镜像组1的源端口。

[DeviceA] mirroring-group 1 mirroring-port gigabitethernet 1/0/1 to gigabitethernet 1/0/3 both#将设备上任意未使用的端口（此处以GigabitEthernet1/0/5为例）配置为镜像组1的反射口。

[DeviceA] mirroring-group 1 reflector-port GigabitEthernet 1/0/5#创建VLAN10作为镜像组1的远程镜像VLAN，并将接入三台数据检测设备的端口加入VLAN10。

[DeviceA] vlan 10[DeviceA-vlan10] port gigabitethernet 1/0/11 to gigabitethernet 1/0/13[DeviceA-vlan10] quit#配置VLAN10作为镜像组1的远程镜像VLAN。

[DeviceA] mirroring-group 1 remote-probe vlan 101.5.3二层远程端口镜像配置举例1.组网需求• 在一个二层网络中，Device A通过端口GigabitEthernet1/0/1连接市场部，并通过Trunk端口GigabitEthernet1/0/2与Device B的Trunk端口GigabitEthernet1/0/1相连；Device C通过端口GigabitEthernet1/0/2连接Server，并通过Trunk端口GigabitEthernet1/0/1与Device B的Trunk端口GigabitEthernet1/0/2相连。
