继电保护填空选择题
继电保护试题答案
继电保护试卷 题号 一 二 三 四 五 六 总分 分数 一、填空题（每题2分，共40分；） 1、 在一次设备运行而停用部分保护进行工作时，应特别注意断开不经连接片的 跳 闸 、 合 闸 线和与运行设备安全有关的连线。
2、 在跳合闸回路中，串入断路器辅助接点的是为了熄弧、防止烧继电器接点，在合闸回路串入 常 闭 接点，在跳闸回路串入 常 开 接点。
3、 自动重合闸的起动方式有 保护起动 和 断路器位置不对应起动 两种方式。
4、 断路器跳合闸线圈的 出口触点 控制回路，必须设有 串联自保持 的继电器回路，并保证跳合闸出口继电器的触点不断弧，断路器可靠跳、合闸。
5、 直流电压在110V 及以上的中间继电器，消弧回路所用反向二极管，其反向击穿电压不宜低 于 1000V 绝不允许低于 600V 。
6、 电力系统安全自动装置，是指防止电力系统失去 稳定性 和避免电力系统发生大面积 停电 的自动保护装置。
7、 为保证重要用户供电的 可靠性 ，当工作电源因故失去电压后，自动将 备用电源 投入供电，这种装置叫备用电源自动投入装置。
8、 在直流电路中，电流的频率为 零 ，电感的感抗为 零 ，电容的容抗为 无穷大 。
9、 在大电流接地系统中，当相邻平行线停运检修并在两侧接地时，电网接地故障线路通过零序电流，将在该平行线路上产生 零序感应电流 ，此时在运行线路中的零序电流将会 增大 。
10、 过电流保护的动作电流是按躲开 最大负荷 电流整定的，在外部短路时，电流以继电器可能起动，但在外部故障切除后，必须可靠 返回 ，否则会出现误跳闸。
11、 在进行交流二次电压回路通电试验时，必须可靠地断开至电压互感器 二次侧 的回路，以防止 反充电 。
12、 在继电保护二次回路中，按机械强度要求，控制电缆或绝缘导线的芯线最小截面为：强点控制回路，不应小于1.52m m ；弱电控制回路，不应小于 0.52m m 。
13、 应对保护装置做 拉合 直流电源的试验，以及使直流电压缓慢地、大幅度地变化试验，保护在此过程中不得出现有 误动作 或信号误表示的情况。
继电保护题库(三级)
继电保护人员复习题库（三级）一、填空题（每题1分）1、电压互感器的二次回路只允许（一点）接地，接地点宜设在（控制室内）。
2、电流互感器的二次回路应有一点接地，并在（配电装置）附近经端子排接地。
但对于有几组电流互感器连接在一起的保护，则应在（保护屏）上经端子排接地。
3、某微机保护定值中的（控制字）KG=847B H，将其转化为二进制为（1000 0100 0111 1011）B。
4、一条线路两端的同一型号微机纵联保护程序版本应（一致）。
5、带方向性的电流保护、距离保护、差动保护等装置，在新投运或设备回路经较大变动时，必须用（一次电流和工作电压）来检验其电流、电压回路接线的正确性。
6、当一条线路配置双套重合闸时，两套重合闸的控制把手投入位置的方式应（一致），投入（一套）重合闸的合闸出口压板。
7、直流继电器的动作电压，不应超过额定电压的（70%），对于出口中间继电器，其值不低于（50%）。
8、继电保护的“三误”是误触误碰、（误整定）、（误接线）。
9、《东北电网220千伏—500千伏继电保护装置运行规程》中规定：代送线路时，旁路(母联)保护各段定值与被代送线路保护各段定值必须（相同），不允许使用（近似的综合）定值。
10、高频保护通道设备主要指：高频电缆、结合滤波器、（耦合电容器）、（阻波器）。
11、线路纵联保护的通道可以是：（电力线载波）、微波、（光纤）、导引线。
12、当发生短路时，正序电压是离故障点越近，电压（越低）；负序电压和零序电压是离故障点越近，电压（越高）。
13、按照部颁反措要点的要求，保护跳闸连接片的开口端应装在（上方）、接到断路器的（跳闸线圈）回路。
14、重合闸的启动方式有（保护）启动和（开关位置不对应）启动两种方式。
15、微机变压器保护装置所用的电流互感器宜采用（星或Y）形接线，其相位补偿和电流补偿系数由保护软件实现。
16、检查二次回路的绝缘电阻一般使用（1000）伏的摇表。
17、继电保护所用的电流互感器稳态变比误差不应大于（10％），而角误差不应超过（7）度。

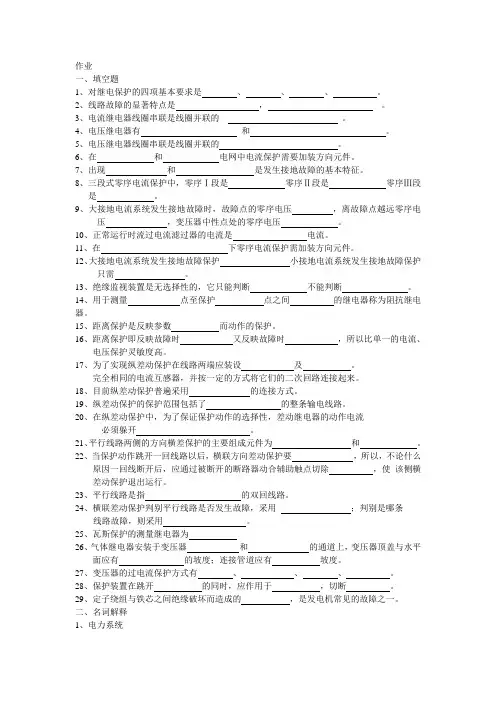

继电保护习题集
作业一、填空题1、对继电保护的四项基本要求是、、、。
2、线路故障的显著特点是，。
3、电流继电器线圈串联是线圈并联的。
4、电压继电器有和。
5、电压继电器线圈串联是线圈并联的。
6、在和电网中电流保护需要加装方向元件。
7、出现和是发生接地故障的基本特征。
8、三段式零序电流保护中，零序Ⅰ段是零序Ⅱ段是零序Ⅲ段是。
9、大接地电流系统发生接地故障时，故障点的零序电压，离故障点越远零序电压，变压器中性点处的零序电压。
10、正常运行时流过电流滤过器的电流是电流。
11、在下零序电流保护需加装方向元件。
12、大接地电流系统发生接地故障保护小接地电流系统发生接地故障保护只需。
13、绝缘监视装置是无选择性的，它只能判断不能判断。
14、用于测量点至保护点之间的继电器称为阻抗继电器。
15、距离保护是反映参数而动作的保护。
16、距离保护即反映故障时又反映故障时，所以比单一的电流、电压保护灵敏度高。
17、为了实现纵差动保护在线路两端应装设及。
完全相同的电流互感器，并按一定的方式将它们的二次回路连接起来。
18、目前纵差动保护普遍采用的连接方式。
19、纵差动保护的保护范围包括了的整条输电线路。
20、在纵差动保护中，为了保证保护动作的选择性，差动继电器的动作电流必须躲开。
21、平行线路两侧的方向横差保护的主要组成元件为和。
22、当保护动作跳开一回线路以后，横联方向差动保护要，所以，不论什么原因一回线断开后，应通过被断开的断路器动合辅助触点切除，使该侧横差动保护退出运行。
23、平行线路是指的双回线路。
24、横联差动保护判别平行线路是否发生故障，采用；判别是哪条线路故障，则采用。
25、瓦斯保护的测量继电器为26、气体继电器安装于变压器和的通道上，变压器顶盖与水平面应有的坡度；连接管道应有坡度。
27、变压器的过电流保护方式有、、、。
28、保护装置在跳开的同时，应作用于，切断。
29、定子绕组与铁芯之间绝缘破坏而造成的，是发电机常见的故障之一。
电力系统继电保护试题以及答案
模拟试题（二）一、填空题1对动作于跳闸的继电保护，在技术上一般应满足 、 、 、 四个基本要求。
2过电流继电器的启动电流 返回电流，其返回系数 1。
3后备保护包括 和 。
4运行中应特别注意电流互感器二次侧不能 ；电压互感器二次侧不能 。
5三段式电流保护中， 段灵敏度最高， 段灵敏度最低。
6中性点可接地或不接地运行变压器的接地后备保护由 和 组成。
7阻抗继电器的精确动作电流是指使动作阻抗降为 时对应的测量电流。
8采用单相自动重合闸的线路上发生单相短路故障时，由继电保护动作跳开 ，经一定时间延时后重合 ，若不成功再跳开 。
9变压器纵差动保护需要进行 和 ，以使正常运行时流入到差动回路中的电流为0。
10发电机单元件横差动保护能够反应 故障、 故障和 故障。
11按照母线差动保护装置差电流回路输入阻抗的大小，可将其分为 、 、 。
12对于元件固定连接的双母线电流差动保护，当固定连接方式破坏时，任一母线上的故障将切除 。
13输入到微机保护装置中的电流互感器二次电流信号，可通过 或 变换为满足模数转换器输入范围要求的电压信号。
14中性点直接接地系统发生短路故障后， 的故障分量电压最大， 的故障分量为0。
15设采样周期为5/3s T ms =，则差分滤波器()()(-12)y n x n x n =-能够滤除 。
二、简答题1我们学习的输电线路保护原理中那些原理是反应输电线路一侧电气量变化的保护？那些是反应输电线路两侧电气量变化的保护？二者在保护范围上有何区别？2距离保护中选相元件的作用有哪些？3闭锁式方向纵联保护动作于跳闸的条件是什么？若通道破坏，内、外部故障时保护能否正确动作？4重合闸前加速保护有哪些优点？5对于纵差动保护，产生不平衡电流的最本质原因是什么？ 6变压器一般应装设那些保护？其中那些是主保护？ 7评价微机保护算法优劣的标准有哪两个？三、分析计算题1已知线路的阻抗角65L ϕ=︒，通过线路的负荷功率因数为0.9。
电力系统继电保护复习资料
电力系统继电保护一．选择填空题1.高压电网中，单相接地短路次数占所有短路次数的85%以上。
2.继电保护装置由测量比较元件、逻辑判断元件和执行输出元件组成。
3.每个重要的电力元件配备两套保护，既是主保护和后备保护，后备保护包括远后备和近后备保护。
4.对继电保护的四个基本要求：可靠性、选择性、速动性和灵敏性。
（故障切除时间等于保护装置和断路器动作时间的总和）5.返回电流与启动电流的比值称为继电保护的返回系数，可表示为K re=I re/I op，返回系数恒小于1。
6.整定原则按躲开下一条线路出口短路的条件整定。
7.三段保护范围最大，一段保护灵敏性最强。
8.电流保护的接线方式有三相星形接法和两相星形接法两种方式。
9.在两相星形接线的中性点上再接入一个继电器，利用这个继电器能提高灵敏系数。
10.潜动是指在只加入电流信号或只加入电压信号的情况下，继电器就能够动作的现象。
发生潜动的最大危害是在反方向出口处三相短路时，此时U r≈0，而I r很大，方向元件本应将保护装置闭锁，如果此时出现了潜动，就有可能使保护装置失去方向性而误动作。
造成潜动的原因主要是形成方波开环运算放大器的零点漂移。
11.消弧线圈有完全补偿（容易引起震荡）、欠补偿（容易引起电压谐波）及过补偿三种补偿（使用最多）。
12.测量阻抗用Z m来表示，它定义为保护安装处测量电压U m与测量电流I m之比，即Z m=U m/I m13.距离保护一般由启动、测量、震荡闭锁、电压回路断线闭锁、配合逻辑和出口等几部分组成。
14.并联运行的电力系统或发电厂之前出现功率角范围周期性变化的现象，称为电力系统震荡。
15.电力系统的失步震荡属于严重的不正常运行状态，而不是故障状态，大多数情况下能够通过自动装置的调节自行恢复同步，或者在预订的地点由专门的震荡解列装置动作解开已经失步的系统。
用来防止系统震荡时保护误动的措施，就称为震荡闭锁。
16.电力系统震荡时，电压最低的这一点称为震荡中心。
继电保护试题(含答案)
一、填空题:1、对继电保护装置的四项基本要求是选择性、速动性、灵敏性和可靠性。
2、电力系统发生短路故障时，通常伴有电流增大，电压降低，以及电流与电压间相位改变等现象。
3、CT的二次绕组按三相三角形接线，它的接线系数是√3 。
4、线路发生单相接地时，零序电流滤过器的输出电流，在大接地电流系统中为本线路的三相零序电流之和（或故障相电流），在小接地电流系统中为所有非故障线路的接地电容电流之和。
5、当PT有三个绕组时，第三绕组开口三角电压在大接地电流系统为100V，，在小接地电流系统为100/3V 。
6、在电力系统中，采用快速保护、自动重合闸装置、低周减载装置都是保证系统稳定的重要措施。
7、变压器励磁涌流中含有很大的非周期分量，且波形之间出现间断角。
8、在主变差动保护中，由于CT的变比不能选的完全合适所产生的不平衡电流，一般用差动继电器中的平衡线圈来解决。
9、整流式仪表反映系统交流电量的平均值，但其表盘是按交流电量的有效值刻度的。
10、正常情况下，两个电流同时工作，当任一电流母线断开时，由另一电源带全部负荷，这种备用方式称为暗备用。
11、自动重合闸的起动方式有不对应起动方式和保护起动方式两种。
12、当系统中发电机发出的总功率大于负荷总功率时，发电机转速加快，系统频率升高。
13、电力电缆和控制电缆敷设在同一沟道时，要分别装在沟道的两侧，如果分不开时，则控制电缆应敷设于电力电缆的下面。
14、兆欧表有三个接线柱，其标号分别为G、L、E，使用时G接屏蔽线，L接被测品，E接地。
15、在电流相位比较式母线差动保护装置中，一般利用差动继电器作为启动元件，相位比较继电器作为选择元件。
16、对负序电压继电器，用单相法模拟三种两相短路时，其刻度值为试验电压的1/√3 倍。
17、在系统振荡过程中，系统电压最低点叫振荡中心，它位于系统综合阻抗的1/2 处。
18、助增电流的存在，使距离保护的测量阻抗增大，保护范围缩短。
19、对系统二次电压回路通电时，必须可靠断开至PT二次侧的回路，防止二次反充电。
《继电保护》练习册及答案
《继电保护》练习册答案习题一一、填空1、电力系统相间短路的形式有（三相）短路和（两相）短路。
2、电力系统接地短路的形式有（两相）接地短路和（单相）接地短路。
3、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。
4、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。
5、在电力系统继电保护装置中,由于采用了电子电路,就出现了（整流）型和（晶体管）型继电保护装置。
6、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（无故障部分）继续运行。
7、电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。
8、继电保护的灵敏性是指其对（保护范围内）发生故障或不正常工作状态的（反应能力）。
9、继电保护的可靠性是指保护在应动作时（不拒动）,不应动作时（不误动）。
10、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。
二、判断题1、电力系统发生故障时,继电保护装置如不能及时动作,就会破坏电力系统运行的稳定性。
（√ )2、电气设备过负荷时,继电保护应将过负荷设备切除。
( × )3、电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。
( √)4、电力系统故障时,继电保护装置只发出信号,不切除故障设备。
( × )5、继电保护装置的测量部分是测量被保护元件的某些运行参数与保护的整定值进行比较。
( √ )三、选择题1、我国继电保护技术发展先后经历了五个阶段,其发展顺序依次是（ C ）。
(A)机电型、晶体管型、整流型、集成电路型、微机型；(B)机电型、整流型、集成电路型、晶体管型、微机型；（C）机电型、整流型、晶体管型、集成电路型、微机型。
2、电力系统最危险的故障是（ C ）。
(A)单相接地； (B)两相短路； (C)三相短路。
3、电力系统短路时最严重的后果是（ C ）。
(A)电孤使故障设备损坏； (B)使用户的正常工作遭到破坏；(C)破坏电力系统运行的稳定性。
继电保护试题及答案
继电保护知识竞赛试题一、填空题（每题1.5分,共30分）1.微机保护硬件组成分为CPU、数据采集系统、通讯接口、输入输出系统。
2. 电力系统常见的故障形式是单相接地、两相接地、两相接地短路、三相短路、断线。
3. CD-1变压器差动保护以比例差动、速断元件、涌流判别、差动速断元件动作判断为内部故障动作出口。
4．发电机同期并列的四个条件是电压相等、频率相等、相位相同、和相序一致。
5. 继电保护装置的试验电压及电流的谐波分量不大于 5%。
6. 中央信号装置分为预告信号事故信号位置信号。
7. 电压继电器线圈串联时的动作电压为并联时的 2倍，电流继电器线圈串联时的动作电流为并联时的1/2倍。
8. 在运行过程中，电动机出现堵转、对MPR—10G保护器来说，由实际运行电流正序分量I1和过热保护θtrip单元提供保护。
9. 短路电流一般由周期分量和非周期分量组成。
10. 电源电压不变的情况下，将Y型接法的电动机电动机误接为Δ型接法，则线电流会增加到原来的3倍，功率会增加3倍。
11. 由于变压器瓦斯保护是瞬动的，所以其出口中间继电器接点与其电流线圈串联，以起到自保持作用。
12. 变压器瓦斯继电器的安装，要求导管沿油枕方向与水平面具有2~4%升高坡度，轻瓦斯正电源应接到信号电源。
13. 距离Ⅰ段保护范围通常选择为被保护线路全长的80~85%，主要是保证保护装置的选择性。
14. 继电保护“四统一”原则是统一技术标准，统一原理接线，统一符号、统一端子排布置。
15. 直流母线电压过低使容易使保护装置拒动或误动。
16. 电动机电流速断保护电流互感器可接为三相完全星型接线、两相不完全星型接线或两相差接线方式。
17. 高压输电线路的故障，绝大部分是单相接地故障。
18. 检查二次回路绝缘电阻应使用1000V摇表，全部保护回路绝缘电阻不小于1MΩ19.清扫运行中的设备和二次回路时，应认真仔细，并使用绝缘工具，特别注意防止振动，防止误碰。
继电保护题库填空
继电保护题库填空部分1.继电保护的可靠性是指保护在应动作时不拒动,不应动作时不误动;2.反应故障电流增大而动作的保护称为过电流保护;3.欠量动作的继电器其动作值是指能使继电器动作的最大值;4.电力系统相间短路的形式有三相短路和两相短路;5.电力系统接地短路的形式有两相接地短路和单相接地短路;6.对本元件的主保护起后备作用的保护称为后备保护;7.变压器差动保护的不平衡电流分稳态不平衡电流和暂态不平衡电流;8.接地系统是指中性点直接接地系统和中性点非直接接地系统;9．对于距离保护后备段,为了防止距离保护超越,应取常见运行方式下最小的助增系数进行计算;10．对于零序电流保护后备段,为了防止零序电流保护越级,应取常见运行方式下最大的分支系数进行计算;11.在大接地电流系统中,能够对线路接地故障进行保护的主要有：纵联保护、接地距离保护和零序保护;12.纵联保护的通道主要有以下几种类型电力线载波、微波、光纤、和导引线;13.高频保护通道设备主要指：高频电缆、结合滤波器、耦合电容器、阻波器;14.分相电流差动保护是通过架空地线复合光缆经光电转换,比较线路两侧电流的相位和幅值,来判别故障点范围的;7.通信系统中通常以dB作为电平的计量单位;8.在大量采用纵差保护之前,我国的线路纵联保护信号大致有三种：分别是①闭锁信号；②允许信号；③命令信号;9.闭锁式纵联保护跳闸的必要条件是高值起动元件动作且正方向元件动作,反方向元件不动作,收到过闭锁信号而后信号又消失; 10．闭锁式高频方向保护在故障时启动发信,而正向元件动作时停止发信;其动作跳闸的基本条件是正向元件动作且收不到闭锁信号;11.闭锁式高频保护在区外故障时,两侧都先启动发信;一侧正方向元件动作使高频信号停止；另一侧正方向元件不动作,通道上高频信号不会消失,故线路不会跳闸;12．高压线路的纵联方向保护中通常采用任一反方向元件动作,立即闭锁正方向元件的停信回路,目的是防止故障功率倒向时保护误动作;13．现代微机式高频方向保护中普遍采用正、反两个方向元件,其中反方向元件动作要比正方向元件动作灵敏;14．方向高频保护是比较线路两端功率方向,当满足功率方向同时指向线路条件时,方向高频保护动作;15．故障时发信的闭锁式方向高频保护不受振荡影响,区内故障伴随高频通道破坏,保护可以动作;16．负序方向高频保护不受振荡影响,在线路发生对称三相短路时不会动作;15.线路闭锁式纵联保护启动发信方式有：保护启动、远方启动和手动启动; 线路闭锁式纵联保护的停信回路有本保护停信、断路器跳闸位置停信和其他保护停信;17.某断路器距离保护I段二次定值整定1Ω,由于电流互感器变比由原来的600/5改为750/5,其距离保护I段二次定值应整定为Ω;18．助增电流一般使测量阻抗增大,汲出电流一般使测量阻抗减小;19．复合电压过电流保护的电压元件两个继电器只要有一个动作,同时过电流继电器动作,整套装置即能启动;20.零序电流方向保护是反应线路发生接地故障时零序电流分量和零序电压分量的多段式零序电流方向保护装置;21.零序功率方向继电器靠比较零序电流与零序电压之间相位关系来判断;22.重合闸一般有4种工作方式,即：综合重合闸方式、单相重合闸方式、三相重合闸方式、停用重合闸方式;23．重合闸的启动方式有保护启动和断路器和把手位置不对应启动两种方式;24．采用单相重合闸的线路,当断路器单相偷跳时,可通过重合闸的不对应启动方式将断路器合上;某高压线路保护总动作时间,重合闸时间1s,断路器动作时间,则故障切除时间为;95．线路两端配有同期无压检定的重合闸,若线路一端的重合闸检定方式为同期检定,另一端的重合闸检定方式为无压检定和同期检定;96．重合闸检无压侧应同时投检同期;2．母线差动保护起动元件的整定值,应能避开外部故障的最大不平衡电流; 3．断路器失灵保护按断路器配置;4．断路器失灵保护,是近后备中防止断路器拒动的一项有效措施,只有当远后备保护不能满足灵敏度要求时,才考虑装设断路器失灵保护;5．断路器失灵保护由保护跳闸接点与相关电流判别元件以“与”方式起动,当断路器拒动失灵保护动作后切除失灵断路器所在母线上的所有断路器; 6．断路器失灵保护时间定值的基本要求：断路器失灵保护所需动作延时,应为断路器跳闸时间和保护返回时间之和再加裕度时间;7．断路器失灵保护的延时均不需与其他保护的时限配合,因为它在其他保护动作后才开始计时;8．断路器失灵保护相电流判别元件的动作时间和返回时间均应不大于20ms; 25．如3/2断路器接线形式变电站某线一线串的中间断路器拒动,应采用远方跳闸装置,使线路对端断路器跳闸并闭锁其重合闸的措施;26．如断路器与电流互感器之间发生故障不能由该回路主保护切除形成死区,而由其他线路和变压器后备保护切除又将扩大停电范围,并引起严重后果时,应装设断路器失灵保护;双母线运行方式下,当一组母线故障,母线差动保护动作而母联断路器拒动时,需由母差保护中的母联失灵回路或对侧线路的后备保护来切除非故障母线;28．为了保证在电流互感器与断路器之间发生故障时,本侧断路器跳开后对侧高频保护能快速动作,应采取的措施为母差或断路器位置跳闸停信; 29．将母线上所有各连接元件的电流互感器均按同名相、同极性连接到差动回路的保护称之为母线完全差动保护；只将母线上所有电源元件的电流互感器均按同名相、同极性连接到差动回路、而无电源元件的电流互感器不接入差动回路的保护称之为母线不完全差动保护;30．母差保护配置电压闭锁元件主要为了防止差动继电器误动作或误碰出口中间继电器造成母差保护误动;31．当母线内部故障有电流流出时,应减小差动元件的比率制动系数,以确保内部故障时母线保护正确动作;32．在电流相位比较式母线差动保护装置中,一般利用差动继电器继电器作为启动元件,利用相位比较继电器作为选择元件;33．在母线倒闸操作过程中,需将双母线完全电流差动保护切换成由启动元件直接切除双母线的方式,但对隔离开关为就地操作的变电站,为了确保人身安全,此时,一般需将母联断路器跳闸回路或控制电源断开;34．变压器并联运行的条件是所有并联运行变压器的变比相等、短路电压相等和绕组接线组别相同;35．变压器故障主要类型有：各相绕组之间发生的相间短路,单相绕组部分线匝之间发生的匝间短路,单相绕组或引出线通过外壳发生的单相接地故障等;36．微机变压器保护装置所用的电流互感器宜采用Y或星形接线,其相位补偿和电流补偿系数由软件实现;37．变压器差动保护为了减小不平衡电流,常选用一次侧通过较大的短路电流时铁芯也不至于饱和的电流互感器,一般选用D级电流互感器;38．区分变压器励磁涌流和故障电流的常用判据有2次谐波制动原理、波形对称比较原理、间断角原理;自耦变压器由于是单相变压器组而具备了采用分相差动的条件;这种差动保护的优点：一是组成差动回路的电流互感器二次可以一律接成星形,使得保护变压器相间故障与接地故障具有相同灵敏度；二是它不像传统差动保护那样受励磁涌流的影响,从而可以降低整定值提高灵敏度;40．变压器短路故障的后备保护,主要是作为相邻元件及变压器内部故障的后备保护;41．变压器中性点间隙接地的接地保护采用零序电流继电器与零序电压继电器并联方式构成,带有的时限;42．中性点放电间隙保护应在变压器中性点接地刀闸断开后投入,接地刀闸合上前断开;43．对于分级绝缘的变压器,中性点不接地或经放电间隙接地时应装设零序过压和间隙过流保护,以防止发生接地故障时,因过电压而损坏变压器; 44．自耦变压器的过负荷保护各侧都应装设,至少要在送电侧和负荷侧必须装设;变压器的过负荷保护动作投信号;45．对变压器绕组故障,差动保护的灵敏度小于瓦斯保护;46．变压器瓦斯保护,轻瓦斯作用于信号；重瓦斯作用于跳闸;二次回路标号按“等电位"的原则标注,即在电气回路中,连于一点上的有导线需标以相同的回路标号;47．中央信号装置由事故信号和预告信号组成,预告信号一般分为瞬时和延时两种;48．信号回路要求动作可靠,反映保护动作的信号须自保持,只可以人工复归;49．继电保护所用的电流互感器稳态变比误差不应大于10% ,而角误差不应超过 7°;50．在电压回路中,当电压互感器负荷最大时,至保护和自动装置的电压降不得超过其额定电压的3%;51．电压二次回路一相、两相或三相同时失压,都应发出警报,闭锁可能误动的保护;52．保护电压互感器二次回路电压切换时,应检查并保证在切换过程中不会产生反充电,应同时控制可能误动保护的正电源;保护用10P20电流互感器,是指互感器通过短路电流为 20 倍额定电流时,稳态变比误差不超过 10% ;％的误差曲线,是供给继电保护人员校验电流互感器的准确度用的曲线,曲线上任一点,均表明电流互感器误差10％时,一次电流下允许的二次最大负载阻抗;54．电流互感器不能满足10％误差要求时可采取的措施有：①增大二次电缆截面；②串接备用互感器；③改用容量大的互感器；④增大电流互感器一次额定电流;55．当电流互感10％误差超过时,可用两组同变比的互感器绕组串接的方法,以提高电流互感器的带负载能力;56．电流互感器的二次负担等于电流互感器两端电压与电流互感器绕组内流过的电流的比;57．用于220～500kV大型电力变压器的电流互感器应选用P级或TP级,P 级是一般保护用电流互感器,其误差是在稳态正弦一次电流条件下的误差,TP级电流互感器可用于暂态条件下工作,是有暂态误差要求的保护用电流互感器;58．暂态型电流互感器分为TPS、TPX,TPY,TPZ四个等级;59．有一组电流互感器有TPY和TPS两种等级,母差保护电流回路应选择接入TPS级二次绕组中,线路保护电流回路应选择接入 TPY级绕组回路中; 60．电流互感器二次不得开路,电压互感器二次不得短路;61．变压器的瓦斯保护应做到防水、防油渗漏及密封性好;62.应注意校核继电保护通信设备传输信号的可靠性和冗余度, 设备的问题而引起保护不正确动作;线路宜采用远后备保护,220kV 线路保护宜采用近后备保护;64．电网继电保护的整定不能兼顾速动性,选择性或灵敏性时按下列原则取舍：局部电网服从整个电网；下一级电网服从上一级电网；局部问题自行消化; 尽量照顾局部电网和下级电网的需要；保证重要用户供电;65．电力设备由一种运行方式转为另一种运行方式的操作过程中,被操作的有关设备均应在保护的范围内,部分保护装置可短时失去选择性;66．高压电网继电保护的运行整定,是以保证电网全局的安全稳定运行为根本目标的;67．继电保护技术监督应贯穿电力工业的全过程,在发、输、配电工程初设审查、设备选型、运行维护、设计、审查、安装,都必须实施继电保护技术监督;68．电力系统故障动态记录装置的主要任务是记录系统大扰动如短路故障、系统振荡、频率崩溃、电压崩溃等发生后的有关系统电参量的变化过程及继电保护与安全自动装置动作行为;69．继电保护后备保护逐级配合是指灵敏度及动作时间上,与上一级线路或元件的继电保护整定值相互配合;70.零序电流保护的速动段,在恢复三相带负荷运行时,不得因断路器的短时三相不同步而误动作;如果整定值躲不过,则应在重合闸后增加的时延; 71.变压器各侧的过电流保护按躲变压器额定电流整定,但不作为短路保护的一级参与选择性配合,其动作时间应大于所有出线保护的最长时间;变压器的中性点经间隙接地的零序过电压保护定值一般可整定180V;73.在某些条件下必须加速切除短路时,可使保护无选择性动作;但必须采取补救措施;如重合闸和备自投来补救;74.电流互感器二次回路接地点的正确设置方式是：电流互感器的二次侧只允许有一个接地点,对于多组电流互感器相互有联系的二次回路接地点应设在保护室;75．保护用的电流互感器安装位置的选择,既要考虑消除保护死区,也要尽可能消除电流互感器本身故障所产生的后果;76．继电保护及安全自动装置的检验分三种：新安装设备的验收检验、运行中装置的定期检验、运行中装置的补充检验,其中定期检验分全部检验、部分检验、用装置进行断路器跳合闸检验;77.新投运的保护装置应在第一年内进行一次全部检验;78.带方向性的电流保护、距离保护、差动保护等装置,在新投运或设备回路经较大变动时,必须用一次电流和工作电压来检验其电流、电压回路接线的正确性;79．对电流继电器,通以倍动作电流及保护装设处可能出现的最大短路电流检验其动作及复归的可靠性;对低电压继电器应加入最高运行电压并检验,应无抖动现象;80．保护实测动作时间与整定时间误差最大值不得超过整定时间级差的10 %;81．用于超高压的电网保护,直接作用于断路器跳闸的中间继电器,其动作时间应小于10ms ;82．实际工作中,只能用整组试验的方法检验保护回路和整定值的正确性; 83．保护装置进行整组试验时,不宜用将继电器接点短接的办法进行;传动或整组试验后不得再在二次回路上进行任何工作,否则应作相应的试验; 84．检查微机型保护回路及整定值的正确性的方法是只能用除由电流电压端子通入与故障情况相符的模拟量外,保护装置处于投入运行完全相同状态的整组试验方法;85．微机保护装置内部电压变换器变比的测量值与标准值相差一般应小于士5 % ;86．微机继电保护装置程序更换应严格按主管调度继电保护专业部门签发的程序变更通知执行;87．继电保护人员在输入定值时,应停用整套微机继电保护装置;88．一条线路两端的同一型号微机高频保护程序版本应相同;89．在微机保护装置检验中,拔芯片应用专用起拔器,插入芯片应注意芯片方向,插入芯片后应经第二人检验确认无误后,方可通电检验或使用;90．继电保护装置试验所用仪表的精度应为级;91．在继电保护二次回路中,按机械强度要求,控制电缆或绝缘导线的芯线最小截面为：强电控制回路,不应小于；弱电控制回路,不应小于;92．保护用电缆的敷设路径,应尽可能离开高压母线及暂态电流的入地点; 93．继电保护交流电流回路导线的截面积应不小于;94.微机继电保护装置室内最大相对湿度不应超过75%,应防止灰尘和不良气体侵入;微机继电保护装置室内环境温度应在5°～30°应装设空调;95．第1次采用的国外微机保护装置应遵循由部质检中心进行动模试验确认合格方可使用;96．按照静态继电保护及安全自动装置通用技术条件规定,在对静态型保护装置进行出厂检验时,其逆变电源的直流220V输入回路对地回路之间应承受的工频试验电压为1500V；其直流逻辑回路对地回路应承受的工频试验电压为500v;而其交流变换器初级对地回路应承受的工频试验电压为2OOOV; 97．故障录波器的电流接入应取自不饱和的仪表用的电流互感器的回路,否则取自后备保护的电流回路;98.在最大负荷情况下保护动作时,直流母线不应低于额定电压的80%,最高不应超过额定电压的115％;99．用于额定电压为220V直流系统的绝缘检测装置,其内阻应不小于20kΩ; 100．熔断器额定电流按回路最大负荷电流选择,并满足选择性的要求,干线上熔断器额定电流一般比支线上大 2～3级;101．电气设备分为高压和低压两种：高压为设备对地电压在1000V及以上者；低压为设备对地电压在100OV以下者;102．在带电的电压互感器二次回路上工作时,应严格防止短路或接地;接临时负载,必须专用的隔离刀闸和熔断器;103．清扫运行中的设备和二次回路时,应仔细认真,并使用绝缘工具,特别注意防止振动和误碰;105．现场工作至少应有2人参加;工作负责人必须由经领导批的专业人员担任,工作负责人对工作前的准备、现场工作的安全、质量、进度和工作结束后的交接负安全责任;106．工作票签发人不得担任该项工作的负责人;107.保护二次回路接线在变动直流回路后,应进行相应的传动试验,必要时还应模拟各种故障进行整组试验;108．现场工作结束后,现场继电保护工作记录簿上应记录整定值的变更情况,二次回路的变更情况,已解决及未解决的问题及缺陷,运行注意事项,设备能否投入运行等;109.“两票三制”中的两票是指工作票、操作票；三制是交接班、设备定期试验与轮换制;110.在电气设备上工作时,保证安全的组织措施有工作票制度、工作许可制度、工作监护制度及工作间断、转移和终结制度;111．在运行中的二次回路上工作时,必须由一人操作,另一人监护;监护人由技术经验水平较高者担任;112．所谓运用中的电气设备,是指全部带电或部分带电及一经操作即带电的电气设备;设备带电时的安全距离为 3m;114.根据安规,在现场要带电工作时,必须站在绝缘垫上,带线手套,使用带绝缘把手的工具,其外露导电部分不得过长,否则应包扎绝缘带,以保护人身安全;同时将邻近的带电部分和导体用绝缘器材隔离,防止造成短路或接地;115.在全部停电或部分停电的电气设备上作业时,保证安全的技术措施为停电、验电、接地、悬挂表示牌和装设遮拦;116.在一次设备运行而停用部分停电保护进行工作时,应特别注意断开不经连接片的跳、合闸线及与运行设备安全有关的连线;117．在带电的电压互感器二次回路上工作时,应严格防止短路或接地;必要时,工作前停用有关保护装置;118.在带电的电流互感器二次回路上工作,短接电流互感器二次绕组时,必须使用短接片或短路线,短接应妥善可靠;严禁用导线缠绕;119．电压互感器二次回路通电试验时,为防止二次侧问一次侧反充电,应将二次回路断开,还应取下一次熔断器保险或断开隔离开关;120.新安装保护投入运行已满一年,但尚未进行第一次定期检验,保护装置因安装调试不良发生不正确动作,责任属基建单位;121．电流互感器采用减极性标准时,如一次电流从极性端通入,则二次侧电流从极性端流出,一、二次电流相位相同;122．二次额定电流5A的电流互感器额定容量为25VA时,允许负载阻抗为1Ω；所接的二次负载增加时,则允许的短路电流倍数将按比例减小; 123．继电保护“反措要点”对直流熔断器与相关回路的配置的基本要求是：消除寄生回路回路；增强保护功能的冗余度;124．一般情况下应按照以下原则实现主保护的双重化：设置两套完整、独立的全线速动主保护；两套主保护的交流电流、电压回路及直流电源彼此独立;125．按照部颁反措要点的要求,对于有两组跳闸线圈的断路器,其每一跳闸回路应分别由专用的直流熔断器供电;126．某线路装有两套纵联保护和一套后备保护,按照部颁反措要点的要求,其后备保护的直流回路,既可由另一组专用直流熔断器供电,也可适当地分配到两套纵联保护的直流供电回路中;127．由不同熔断器供电或不同专用端子供电的两套保护装置的直流逻辑回路间不允许有任何电联系,如有需要,必须经空接点输出;128．信号回路应有专用熔断器供电,不得与其他回路混用;129．交直流回路都是独立系统,直流回路是绝缘系统而交流回路是接地系统,若共用一条电缆,两者之间一旦发生短路就造成直流接地,同时影响了交、直流两个系统,平时也容易互相干扰,还有可能降低对直流回路的绝缘电阻,所以交直流回路不能共用一条电缆;130．根据反措要点规定,电压互感器二次的四根开关场引入线和开口三角侧的两根开关场引入线必须分开,不得共用;131．来自电压互感器二次侧的Ua、Ub、Uc、Un四根开关场引入线和电压互感器三次侧的U L、Un两根开关场引入线中的两根零相电缆Un应分别引至控制室,并在控制室一点接地后接至保护室;132.集成电路型、微机型保护装置的电流、电压引入线应采用屏蔽电缆,同时电缆的屏蔽层应在开关场和控制室可靠接地;133．保护屏必须有接地端子,并用截面不小于 42mm 多股铜线和接地网直接连通;装设静态保护的保护屏间应用截面1002mm的专用接地铜排直接连通; 134．为提高抗干扰能力,微机保护装置内隔离变压器的屏蔽层应在保护屏可靠接地;135．装设静态保护的保护屏间应用专用接地铜排直接连通,各行专用接地铜排首末端同时连接,然后该接地网的一点经铜排与控制室接地网连通; 136．电力系统对继电保护的基本性能要求有可靠性、选择性、快速性、灵敏性;．继电保护的“三误”是误接线、误碰、误整定;.电流互感器的二次回路与电压互感器的二次回路,不得共用一根电缆电流互感器二次各相电流与中性线应置于同一电缆内；电压互感器二次各相电压与中性线亦应置于同一电缆内;．向交流二次电压回路通电时,必须断开至电压互感器二次侧的回路防止反充电;140．对带方向性的继电器,应检查当通入可能的最大反方向短路电流时的性能,对零序方向元件,还应同时通入可能的最大零序电压以检验其性能; 141．检验功率方向继电器电流及电压的潜动,不允许出现动作方向的潜动,但允许存在不大的非动作方向的潜动;进行二次回路的绝缘检查时,应使用的绝缘电阻表是1000V;142．进行新安装装置的验收试验时,须在保护屏的端子排处将所有外部引入的回路及电缆全部断开,分别将电流、电压、直流控制信号回路的所有端子各自连在一起,用I000V绝缘电阻表测量各回路对地及各回路相互间的绝缘电阻,其阻值均应大于 10MΩ143.功率方向继电器,检验电压潜动,电流回路应开路,检验电流潜动,压回路应短路;145.电流互感器的二次回路应有一点接地,地;但对于有几组电流互感器连。
《《继电保护》练习册答案习题一一、填空_第(4)页》
习题四一、填空题1、功率方向继电器既可按( 相位比较原理)构成,也可按( 幅值比较原理)构成.2、LG-11型功率方向继电器无电压死区,因为它有( 记忆)回路,该回路是一个( LC串联谐振)回路.3、方向过电流保护主要由以下三个元件组成:( 电流测量元件)、( 功率方向元件)、( 时间元件).4、功率方向继电器接线方式,是指它与( 电流互感器)和( 电压互感器)的接线方式.5、电网中发生( 不对称短路)时,非故障相中仍有电流流过,此电流称为非故障相电流.二、判断题1、功率方向继电器能否动作,与加给它的电压、电流的相位差无关.2、功率方向继电器可以单独作为线路保护.3、采用900接线的功率方向继电器,两相短路时无电压死区.4、功率方向继电器电流线圈、电压线圈的同极性端子无关紧要.5、LG-11型功率方向继电器无电压死区.三、选择题1、双侧电源线路的过电流保护加方向元件是为了( A ).(A)解决选择性;B)提高灵敏性;C)提高可靠性.2、双侧电源线路的瞬时电流速断保护为提高灵敏性,方向元件应装在( B ).(A)动作电流大的一侧; (B)动作电流小的一侧; (C)两侧.3、有一按900接线方式接线的功率方向继电器,当( B )(A)B)C)4、按900接线的功率方向继电器,若线路短路阻抗角为则三相短路时为(B )(A)B)C)5、双侧电源电网中,母线两侧方向过电流保护的方向元件在( A )可以省去.(A)该保护的时限较长时(B)该保护的时限较短时(C)两侧保护的时限相等时四、简答题1、何谓功率方向继电器的电压"死区"?采用整流型功率方向继电器有没有电压"死区"?为什么?答:当保护安装处附近发生金属性三相短路时,母线残余电压接近于零,即Uk≈0,继电器的动作条件不成立,继电器将不能正确动作,靠近保护安装处的这段范围,称为功率方向继电器的电压"死区".整流型功率方向继电器LG一11,没有电压"死区",因为它有"记忆"回路.2、何谓功率方向继电器的"潜动"?答:从理论上讲,对功率方向继电器来说,当两个量中只有一个量加入继电器时,极化继电器KP线圈两端的电压为零,继电器不应动作.但实际上,由于比较回路中各元件参数不会完全对称,KP线圈两端将有电压,继电器可能动作,这称为整流型功率方向继电器的"潜动".3、相间短路保护用功率方向继电器采用900接线方式,其优点有哪些?答:(1)不论发生三相短路还是两相短路,继电器均能正确判断故障方向;(2)适当选择功率方向继电器的内角,可以使继电器工作与接近最灵敏状态;(3)在两相短路时,加在继电器上的电压为故障相与非故障相之间的电压,其值较大,不会有电压"死区".习题五一、填空题1、中性点直接接地电网发生单相接地短路时,零序电压最高值在( 接地故障点)处,最低值在( 变压器接地中性点)处.2、三段式零序电流保护由瞬时零序电流速断保护、( 限时零序电流速断)保护和( 零序过电流)保护组成.3、零序电流速断保护与反应相间短路的电流速断保护比较,其保护区( 长),而且( 稳定).4、零序过电流保护与反应相间短路的过电流保护比较,其灵敏性( 高),动作时限( 短).5、绝缘监视装置给出信号后,用( 依次断开线路)方法查找故障线路,因此该装置适用于( 出线较少)的情况.二、判断题1、中性点非直接接地电网发生单相接地时,线电压将发生变化.. 2、出线较多的中性点不接地电网发生单相接地时,故障线路保护安装处流过的零序电容电流比非故障线路保护安装处流过的零序电容电流大得多.3、中性点直接接地电网发生接地短路时,故障点处零序电压最低.(* )4、绝缘监视装置适用于母线出线较多的情况.5、中性点不接地电网发生单相接地时,故障线路保护通过的零序电流为本身非故障相对地电容电流之和.三、选择题1、中性点不接地电网的三种接地保护中,( A )是无选择性的.。
继电保护复习题
二、填空题：1、三段式电流保护中的主保护是段，后备保护是段。
2、在大接地电流系统中发生接地短路时，故障线路零序功率的实际方向是由流向。
3、中性点直接接地系统中发生单相接地短路时，的零序电压最高，的零序电压最低。
4、距离保护第I段的保护范围为，第II段的保护范围为。
5、具同步检定和无压检定的三相一次重合闸，当线路故障两侧断路器跳开后，先重合的一侧为_________侧，后重合的一侧为_________侧。
6、自动重合闸与继电保护配合，一般采用和两种方式。
7、对阻抗继电器，当有助增电流时，将使测量阻抗______；当有外汲电流时，将使测量阻抗_______。
8、对于变压器油箱内的各种故障以及油面降低，应装设_____________保护；对变压器绕组、套管及引出线上的故障，应装设_________________________保护。
三、判断题：1、电流速断保护在系统运行方式变小时，保护范围将变大。
（）2、系统正常运行时，零序功率方向继电器不会动作，而90°接线功率方向继电器可能动作。
（）3、变压器的励磁涌流中含有很高成分的非周期分量。
（）4、双侧电源系统中，由于过渡电阻的存在总是使测量阻抗变大，保护范围减小。
（）5、带零序电流补偿的0°接线的阻抗继电器能够正确反应三相短路。
（）6、因区内故障而造成通道破坏将使闭锁式方向纵联保护拒动。
（）7、按躲同一负荷阻抗整定的阻抗继电器，采用全阻抗继电器比采用方向阻抗继电器时灵敏。
（）8、纵联保护能够有选择性、快速切除线路任意点的故障。
（）9、元件固定连接的双母线电流差动保护在固定连接方式破坏后，仍可保证区外故障不误动。
（）。
继电保护复习题
继电保护复习题一、填空题1.中间继电器的作用一是增加触点的对数，二是增加触点的容量。
2. 继电保护的基本要求选择性、速动性、灵敏性、可靠性。
3. 自动重合闸与继电保护的配合方式有两种，即前加速保护和后加速保护4. 将同步发电机并入电力系统参加并列运行的操作称为并列操作。
5. 任何情况下严禁电压互感器二次侧短路，电流互感器二次侧开路。
6. 继电保护装置通常由测量比较元件、逻辑判断元件和执行输出元件三部分组成。
7.按照继电保护的作用不同，可分为主保护、后备保护、辅助保护和异常运行保护。
8.规定短路功率方向：母线流向线路为正，反之为负。
9.100MW 以下失磁对电力系统有重大影响的发电机和 100MW 以上的发电机，应装设专用的失磁保护。
10.瓦斯保护是变压器的主保护。
11.电力系统发生有功功率缺额时，必然造成系统频率低于于额定值。
12. 故障录波装置的记录量有模拟量量和开关量量两大类。
13.小电流接地系统，当有一相接地后，另外未接地相电压升高为√3 倍相电压。
14.对 220～500kV 电压母线，应装设快速有选择切除故障的母线保护。
15.在 3／2 接线方式中把失灵保护、自动重合闸，再加上三相不一致保护、死区保护、充电保护做在一个装置内，这个装置称作断路器保护。
16.超高压远距离输电线的对地电容电流很大,都应在输电线两端或一端变电站内装设三相对地的并联电抗器。
17.电容器组与断路器之间连线的短路保护,可装设带短延时的过电流保护动作于跳第 1 页共13 页闸，并兼作电容器组的过负荷保护。
18.备用电源自动投入装置,两种备用接线形式：明备用接线，暗备用接线。
19.AFL 装置是在电力系统发生事故时，在系统频率下降过程中，按照频率的不同数值顺序切除负荷。
20 电力变压器励磁涌流导致变压器跳闸，应将二次谐波制动系数向小调整。
21. 在发电机内部发生短路故障时，进行快速灭磁，将励磁电流迅速减到零值，以减小故障损坏程度。
继电保护试题
一、填空题：1、继电器具有特定延时动作的称为延时动作，没有特定延时动作的称为__________。
2、DL代表______________________继电器。
3、时间继电器当输入量消失时，应能迅速_________。
4、为使电压继电器的电磁力矩随着舌片的转动而明显变化，可将继电器线圈阻抗中的____________增大。
5、为防止雷击输电线路放电引起电流速断保护误动作，故须采用_____ ______继电器。
6、限时电流速断保护的保护范围要求达到____________________。
7、定时限过电流保护可作为_______________近后备和_________________远后备。
8、过电流保护的自起动系数应根据具体的__________________________确定。
9、输电线路的三段式保护由_______________________________________保护构成。
10、继电保护的原理图有_________原理图和________原理图两种。
二、选择题：1、电流速断保护________。
(A)能保护线路全长；（B）不能保护线路全长；（C）有时能保护线路全长；（D）能保护线路全长并延伸至下一段。
2、当大气过电压使线路上所装设的避雷器放电时，电流速断保护______。
(A)应同时动作；（B）不应动作；（C）以时间差动作；（D）视情况而定是否动作。
3、过电流保护的星形连接中通过继电器的电流是电流互感器的______（A）二次侧电流；（B）二次差电流；（C）负载电流；（D）过负荷电流。
4、过电流保护的两相不完全星形连接，一般保护继电器都装在______。
（A）A、B两相上；（B）C、B两相上；（C）A、C两相上；（D）A、N上。
5、过电流保护在被保护线路输送最大负荷时，其动作行为是______。
(A)不应该动作于跳闸；（B）动作于跳闸；（C）发出信号；（D）不发出信号。
继电保护试题及答案
继电保护试题答案一、填空题在下列各题的空格内填入恰当的内容,共20分,：1.测量保护交流回路对地绝缘电阻时,应使用1000V摇表,绝缘电阻阻值应大于10M欧姆;2.所谓继电保护的“四性”是选择性、快速性、灵敏性和可靠性;3.在继电保护二次回路中,按机械强度要求,控制电缆或绝缘导线的芯线最小截面为：强电控制回路,不应小于；弱电控制回路,不应小于0.5mm2 ;4.WFB-800变压器差动保护通常采用波形比较和二次谐波制动两种方法躲励磁涌流;5.防止跳跃继电器的电流线圈应接在防跳保持节点和跳闸线圈之间;6.WXH-801802零序保护中使用的零序电压是自产3U0 ;7.电压互感器二次回路通电试验时,为防止二次侧向一次侧反充电,应二次回路断开外,还应一次熔断器取下或断开刀开关;8.电流互感器的二次回路与电压互感器的二次回路,不得共用一根电缆,电流互感器二次各相电流与中性线应置于同一电缆内；电压互感器二次各相电压与中性线亦应置于同一电缆内;9.当阻抗继电器的动作阻抗等于0·9倍整定阻抗时,流入继电器的最小电流称之为最小精工电流,精工电流与整定阻抗的乘积称之为精工电压;10.继电保护装置试验所用仪表的精度应为级;11.主要为了防止差动继电器误动作或误碰出口中间继电器造成母差保护误动,母差保护采用了电压闭锁元件;12.WXH-801802装置跳闸出口采用了“三取二”闭锁,任一种保护压板退出后其__启动____元件不应退出,只是封锁其___跳闸__逻辑;13.WMH-800母线保护装置要求母线上各元件TA的极性端必须一致；一般母联采一组TA,装置默认母联TA的极性与I母上的元件一致;14.“相-地”制电力线载波高频通道由输电线路、高频阻波器、耦合电容器、结合滤波器_、高频电缆、保护间隙、接地刀闸、高频收发信机组成;15.发电机与系统或两个不同的系统之间,同期并列的理想条件是__发电机电压与系统电压大小相等、相位相同和频率相等 ;16.在最大负荷情况下保护动作时,直流母线不应低于额定电压的_____80%_____,最高不应超过额定电压的_____115%____;17.WXH-801802 保护装置发告警Ⅰ包括_电流求和自检错、定值错、CT回路异常、开出错 ;18.WXH-802沟通三跳触点在重合方式在三重方式或停用、重合闸未充满电、装置出现“致命”错误或装置失电时输出;19.变压器励磁涌流的特点有______包含很大的非周期分量___、包含有大量的高次谐波分量,并以二次谐波为主、_____励磁涌流出现间断_____;20.在“二十五条重点要求”提出：为提高继电保护的可靠性,对重要的线路和设备必须坚持设立两套互相独立主保护的原则, 两套保护宜为不同原理和不同厂家的产品;对重要元件应充分考虑后备保护的设置;二、选择题答案可能不唯一,多选或少选均不得分,共20分,每题１分:1.变压器的纵差动保护______ B ______;A能反应油箱内部的故障 B只能反应油箱内部的故障C不能反应油箱内部的故障2.在电流互感器二次回路进行短路接线时,应用___AB______短路;A. 短路片B. 导线压接C. 保险丝3.各种类型短路的电压分布规律是__ C ___;A、正序电压.负序电压.零序电压 .越靠近电源数值越高;B、正序电压.负序电压.越靠近电源数值越高,零序电压越靠近短路点越高;C、正序电压.越靠近电源数值越高,负序电压.零序电压越靠近短路点越高;4.电压互感器二次回路中, _____A_______不应接有开断元件熔断器、自动开关等;A. 电压互感器的中性线B. 电压互感器的开口三角回路C. 电压互感器开口三角绕组引出的试验线5.双母线的电流差动保护,当故障发生在母联断路器与母联TA之间时出现动作死区,此时应该 B ;A启动远方跳闸 B启动母联失灵或死区保护C启动失灵保护及远方跳闸;6.负序电流整定往往用模拟单相接地短路的方法,因为单相接地短路时负序电流分量为短路电流的___ C ___;A 3倍B 3倍C 13倍7.张工程师对一母差保护进行向量检查,所需接入母差的三组电流已全部接入;以该母线PT的UA为基准,测得UA超前所接3组电流IA1、 IA2、IA3均为极性端接入的角度依次为10°、170°和220°;请帮助张工程师进行正确判断：______A____;A. 该母差保护A相电流回路向量正确B. 该母差保护A相电流回路向量错误C. 不能判定8.在保护检验工作完毕后、投入出口压板之前,通常用万用表测量跳闸压板电位,正确的状态应该是____C______;直流系统为220VA. 压板下口对地为+110V左右,上口对地为-110V左右B. 压板下口对地为+110V左右,上口对地为0V左右C. 压板下口对地为0V,上口对地为-110V左右D. 压板下口对地为+220V左右,上口对地为0V9.关按照部颁反措要点要求,对于有两组跳闸线圈的断路器___A_______;A. 其每一跳闸回路应分别由专用的直流熔断器供电；B. 两组跳闸回路可共用一组直流熔断器供电；C. 其中一组由专用的直流熔断器供电,另一组可与一套主保护共用一组直流熔断器；D. 对直流熔断器无特殊要求;10.电流互感器二次回路接地点的正确设置方式是____ C __;A 每只电流互感器二次回路必须有一个单独的接地点B 所有电流互感器二次回路接地点均设置在电流互感器端子箱C 电流互感器二次接地点只允许有一个,对于多组电流互感器相互有联系的二次回路,接地点应设置在保护盘上11.大接地电流系统,发生单相接地故障,故障点距母线远近与母线上零序电压值的关系是_____C_____;A. 与故障点位置无关B. 故障点越远零序电压越高C. 故障点越远零序电压越低12.超高压输电线路单相接地故障跳闸后,熄弧较慢是由于______C____;A. 短路阻抗小B. 单相故障跳闸慢C. 潜供电流的影响13.从保护原理上讲,受系统振荡影响的保护有_____C_____;A. 暂态方向保护B. 电流纵差保护C. 相间阻抗保护14.过渡电阻对距离继电器工作的影响____ C _____;A.只会使保护区缩短B.只可能使继电器超越C.视条件可能失去方向性,也可能保护区缩短或者发生超越;15.发电机在电力系统发生不对称短路时,在转子中就会感应出_____B_____电流;16.为躲过励磁涌流,变压器差动保护采用二次谐波制动,____ B______;A 二次谐波制动比越大,躲过励磁涌流的能力越强B 二次谐波制动比越大,躲过励磁涌流的能力越弱C 二次谐波制动比越大,躲空投时不平衡电流的能力越强17.由反应基波零序电压和三次谐波电压构成的100％定子接地保护,其基波零序电压元件的保护范围是：_____ B _____;A.由中性点向机端的定子绕组的85～90％B.由机端向中性点的定子绕组的85～90％％的定子绕组;18.发电机正常运行时,其____ B ______;A.机端三次谐波电压大于中性点三次谐波电压B.机端三次谐波电压小于中性点三次谐波电压C.机端三次谐波电压等于中性点三次谐波电压19.来自电压互感器二次侧的四根开关场引入线Ua、Ub、Uc、Un和电压互感器三次侧的两根开关场引入线开口三角的UL、ULn中的两个零相电缆Un及ULn _____ A _____;A 必须分别引至控制室,并在控制室一点接地B 在开关场并接后,合成一根后引至控制室接地C 三次侧的ULn在开关场接地后引入控制室接N600,二次侧的Un单独引入控制室并接地20.发电机励磁回路一点接地保护动作后,作用于____C______;A.全停B.解列、灭磁C.发信号三、判断题正确的打√；不正确的打×,共10分,每题１分:1.在现场工作过程中,遇到异常现象或断路器跳闸时,不论与本身工作是否有关,应立即停止工作,保持现状; √2.在一次设备运行而停用部分保护进行工作时,应特别注意不经连接片的跳、合闸线及与运行设备安全有关的连线. √ ;3.变动交流电压、电流二次回路后,要用负荷电流、工作电压检查变动后回路的极性; √4.距离保护中,故障点过渡电阻的存在,有时会使阻抗继电器的测量阻抗增大,也就是说保护范围会伸长; X5.WXH-802的重合闸在“停用”方式下,若被保护线路发生单相故障,则本保护动作于三相跳闸; √6.WFB-811发电机低压记忆过流保护,记忆的是电流,与电压无关; X7.在电压互感器二次回路中,均应装设熔断器或自动开关; √8.按照“四统一”要求,闭锁式高频保护,判断故障为区内故障发跳闸令的条件为：本侧停信元件在动作状态及此时通道无高频信号即收信元件在不动作状态; X9.发电机运行过程中,WFB-800装置的CT断线断线闭锁保护,都会发出CT断线闭锁信号; X10.在调试WXH-802高频保护时,本侧收到对侧的高频信号越大越好;X四、简答题共50分,每题5分:1.变压器差动保护在外部短路暂态过程中产生不平衡电流两侧二次电流的幅值和相位已完全补偿的主要原因是哪些要求答出5种原因5分答：在两侧二次电流的幅值和相位已完全补偿好的条件下,产生不平衡电流的主要原因是：1如外部短路电流倍数太大,两侧TA饱和程度不一致；2外部短路非周期分量电流造成两侧TA饱和程度不同；3二次电缆截面选择不当,使两侧差动回路不对称；4TA设计选型不当,应用TP型于500KV,但中低压侧用5P或10P；5各侧均用TP型TA,但TA的短路电流最大倍数和容量不足够大；6各侧TA二次回路的时间常数相差太大;2.主变零序后备保护中零序过流与放电间隙过流是否同时工作各在什么条件下起作用3.答：①两者不同时工作;②当变压器中性点接地运行时零序过流保护起作用,间隙过流应退出；③当变压器中性点不接地时,放电间隙过流起作用,零序过流保护应退出;4.主变失灵解闭锁针对何种何种情况而设,请举例说明,当失灵有流在母差保护装置外部判别时,请试画出主变单元失灵逻辑框图;答：主变低压侧内部故障后高压侧开关失灵或发电机非全相起动失灵;5.WXH-802保护装置中的“TV断线”判据是什么6.答：WXH-802保护装置中的“TV断线”判据为：1三相电压之和不为零,用于检测一相或两相断线;判据为：|UA+UB+UC|>7V有效值2三相失压检测三相失压判据：三相电压有效值均低于8V,且任一相电流大于或三相电流均小于且无跳闸位置开入;7.WXH-802保护装置重合闸的充放电条件是什么答：在如下条件满足时,充电计数器开始计数：断路器在“合闸”位置,断路器跳闸位置继电器TWJ不动作；重合闸启动回路不动作；没有低气压闭锁重合闸和闭锁重合闸开入；重合闸不在停用位置;充电时间为15秒;在如下条件下,充电计数器清零：重合闸方式在停用位置；重合闸在单重方式时保护三跳；收到外部闭锁重合闸信号如手跳闭锁重合闸等；重合闸脉冲发出的同时“放电”；重合闸“充电”未满时,跳闸位置继电器TWJ动作或有保护启动重合闸信号开入;8.WXH-802高频保护中母线差动保护跳闸停信和开关位置停信的作用是什么;答：当母线故障发生在电流互感器与断路器之间时,母线保护虽然正确动作,但故障点依然存在,依靠母线保护出口继电器动作停止该线路高频保护发信,让对侧断路器跳闸切除故障; 跳闸位置继电器停信,是考虑当故障发生在本侧出口时,由接地或距离保护快速动作跳闸,而高频保护还未来得及动作,故障已被切除,并发出连续高频信号,闭锁了对侧高频保护,只能由二段带延时跳闸;为克服此缺点,采用由跳闸位置继电器停信, 使对侧自发自收,实现无延时跳闸;9.WXH-801802保护装置“三取二”闭锁跳闸负电源的作用是什么在开出传动时如何取消“三取二”答：当任一CPU插件由于硬件损坏或其他意想不到的原因导致CPU插件工作紊乱,程序出格,及程序不再按原来设计的流程执行时,保护CPU插件有可能既驱动其启动继电器,也驱动跳闸出口继电器,这时保护就可能误跳闸;所以从理论上讲,仅靠同一CPU插件上的启动继电器来闭锁跳闸负电源不能防止任意条件下保护的误动作;采用三取二闭锁时,单是其中一个CPU出现上述情况,就不可能真正导致出口跳闸;而实际发生故障时,三个CPU中的两个以上同时启动时,就可以开放三取二闭锁回路而正确出口;取消“三取二”的方法：将跳闸插件中的LX1、LX2短接环取消;10.W XH-803保护装置主从时钟的设置方法答：将装置断电后拧松位于装置后盖板上的光端机上三个白色塑料螺钉,取下尾纤后即可拔出光端机;打开光端机面板后,可通过内部插针调整主从时钟,“M”位主,”S”位从;选择时钟后按相反顺序恢复;11. 水轮发电机,Sn=700MW,Un=20kV,每相5并联分支,每分支36匝,中性点侧可引出各分支端子；定子铁心共540槽,槽内上下层线棒短路共540种,其中a 相间短路60种约占总短路故障的11%；b 同相不同分支匝间短路60种；c 同相同分支匝间短路420种,短路匝数分别为1、3、5、7匝各105种;请回答：1) 主保护配置要求双重化,你建议装设哪些主保护 指出它们的优缺点;2) 相应的电流互感器如何配置答：1裂相横差保护：对匝间短路灵敏,但对机端和引线相间短路无效；2零序电流横差保护：对匝间短路灵敏,但对机端和引线相间短路无效；3不完全纵差保护：对相间包括引线短路和匝间短路能反映,但可能灵敏度差；4传统纵差保护：只在对相间短路主保护双重化条件下才装设;12. 绘制发电机机端设有专用PT 的主接线图,并简述定子匝间短路保护的原理判据并问发电机过电压保护电压能否取自该专用PT 吗13.答：发电机机端设有专用PT 的主接线图定子匝间短路保护的原理判据是纵向零序电压3Uo ＋故障分量负序功率方向2P ∆;纵向零序电压3Uo 只反映定子绕组匝间短路,不反映单相接地短路故障,用此电压判据作为匝间短路的动作元件；故障分量负序功率方向2P ∆的电流取自发电机中性点侧的电流,电压取自机端电压,只反映发电机匝间短路,用此判据作为零序电压判据的闭锁元件;发电机过电压保护电压可以取自该专用PT 的三相线电压,因三相线电压不受PT 中性点接线方式的影响;。
继电保护考试题
继电保护考试题一．选择题在大电流接地系统中，任何一点发生单相接地短路时，零序电流等于通过故障电流的（）A、3倍B、2倍 C1/3倍在大电谜流接地系统中，发生单相接地短路时，零序电流和通过故障点的电流在相位上是（）A同相位 B、相差 C、反相位5、零序电流的分布，主要取决于（）A、电源数目的多少 B变压器中性点接地的数目 C、发电机是否接地电流速断保护范围受运行方式变化的影响（）A较大 B、较小 C、不明显电容式自动重合闸的动作次数是（）A、可进行两次 B只能重合一次 C、能重合多次欠电压继电器的返回系数是（）A、小于1 B大于1 C、等于1电流速断保护的最大保护范围应不小于线路全长的（）A50% B、40% C、30%时间继电器在保护装置中的作用是（）A、计算动作时间 B建立动作延时 C、计算保护停电时间中间继电器的固有动作时间，一般不应（）A、大于0.5S B大于0.07S C、大于0.2S信号继电器动作后（）A、继电器本身掉牌或出现灯光指示B、立即接通灯光间响回路 C一边本身掉牌，一边触点闭合接通其他回路万用表的转换开关是实现（）。
Ａ各种测量的种类及量程的开关Ｂ．万用表电流接通开关Ｃ．接通被测量参数的开关在用兆欧表测试前，必须（）。
Ａ切断被测试设备的电源Ｂ．使被测设备带电才测量正确Ｃ．与其他仪表配合进行测量加速绝缘老化的主要原因是使用的（）。
Ａ．电压过大Ｂ．电流过大Ｃ温度过高直流母线的正极相色漆规定为（）。
Ａ．蓝色Ｂ．白色Ｃ棕色直流母线的负极相色漆规定为（）。
Ａ．黑色Ｂ．白色Ｃ蓝色接地中性点的相色漆规定为（）。
Ａ黑色Ｂ．紫色Ｃ．白色不接地中性点的相色漆规定为（）。
Ａ．黑色Ｂ紫色Ｃ．蓝色弧形成以后，使电弧得以维持和发展的主要条件是（）?A、电弧电压B、电弧电流 C 介质的热游离大电流接地系统中，发生单相接地短路时，零序电流和通过故障点的电流在相位上是( )A 同相位 B、相差90° C、反相位变压器二次侧出口处短路形成的过电流，对变压器（）A 有直接危害 B、没有直接危害 C、危害较小在中性点直接接地的系统中，发生单相接地故障时，非故障相的对地电压（）A 不会升高 B、大幅度降低 C、升高3倍兆欧表有三个接线柱，其标号为G、L、E，使用该表测试某线路绝缘时（）。
继电保护填空选择题
1、 电力系统的运行状态按运行条件的不同可分为 正常 工作状态、 不正常 工作状态、 故障 状态三种。
2、 对继电保护的基本要求是要有严格的 选择性 ，较高的 灵敏度 ，要求的 速动性 ，必保的 可靠性 四个基本要求。
3、 在反时限特性的电流保护中，流过保护的短路电流越大，保护的动作时限越 短 ；流过保护的短路电流越小，保护的动作时限越 长 。
4、 电力系统发生振荡时，两侧电压的夹角在 0°—360° 之间作周期性变化5、 继电保护装置保护范围划分的基本原则是任一个元件的故障都能可靠地被切除并且造成的停电范围 最小 或对系统正常运行的影响 最小 。
6、 在我国运行的电网中 110KV 及以上电压等级的 电网主要承担输电任务， 110KV 以下电压等级的电网主要承担供、配电任务。
7、 在中性点直接接地电网中，发生单相接地短路时 故障点 处零序电压最高； 中性点接地 处零序电压为零；零序电流的分布主要取决于 输电线路的零序阻抗和中性点接地变压器的零序阻抗 。
8、 检查平行双回线路有电流的自动重合闸，当另一回线有电流时，表示 可以进行重合闸。
9、 为克服“死区”，功率方向元件采用 90° 接线方式，该接线方式采用的是 故障相 的电流， 非故障相 的线电压。
10、 当系统发生故在输电线路纵联保护中，常用的通道有导引线 通道、电力线载波 通道、微波 通道、 光纤 通道四种。
11、 继电保护装置一般由 测量比较元件 、 逻辑判断元件 、和 执行输出元件 组成。
12、 中性点不接地电网单相接地短路时，故障线路保护安装处通过的零序电流为该电网所有 非故障元件 的零序电容电流之和，其电容性无功功率的方向为线路流向母线；非故障线路中的零序电流为线路本身的电容电流，电容性无功功率的方向为母线流向线路13、 在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于 Z 21处 处。
继电保护练习题
继电保护练习题(1)一.填空题：1. 继电保护装置一般由_测量比较元件_,_逻辑判断元件_,执行输出元件—三部分组成。
2 .继电保护的可靠性包括—安全性_和_信赖性是对继电保护性能的最根本要求。
3. 低压继电器的启动电压小于—返回电压，返回系数—大于__________ 1。
4. 在中性点非直接接地电网中，发生单相接地短路时，故障点处零序电压最高；接地中性点处零序电压为0;零序电流的分布主要取决于变压器中性点是否接地。
5 .功率方向继电器的内角 a =30 °,其动作范围_-120 °三arg(Uj/lj )三60 °。
6. 单侧电源线路上发生短路时，过度电阻的存在使方向阻抗继电器的测量阻抗—增大_，保护范围—缩小_。
7..检查平行双回线路有电流的自动重合闸，当另一回线有电流时，表示两侧电源仍保持联系，一般是同步的，可以进行重合闸。
8. 变压器瓦斯保护反应油箱内部所产生的气体或油流而动作，其中_轻瓦斯保护_动作于信号，_重瓦斯保护_动作于跳开变压器各电源侧的断路器。
9. 低电压启动过电流保护和复合电压启动过电流保护中，引入低电压启动和复合电压启动是为了提高过电流保护的灵敏度—，此时过电流保护的定值不需要考虑变压器切除或电动机自启动时可能出现的最大负荷。
10. 后备保护包括一近后备保护_和_远后备保护________ 。
11. 三段式电流保护中，_『段灵敏度最高，—_灵敏度最低。
12. 阻抗继电器的精确动作电流是指动作阻抗降为一0.9Zset_时对应得测量电流。
13. 变压器纵联差动保护需要进行相位校正和电流平衡调整，以使正常运行时流入到差动回路中的电流为014. 电力系统最危险的故障是_三相短路—。
15. 区分系统是振荡还是故障，主要采用两个原理，即（有无负序分量）和（负序分量的出现是否突变）。
16. 电压互感器的二次额定电压为（100）V,电流互感器的二次额定电流为（5或1）A。
电力系统继电保护试题
一、填空题〔每空1分，共18分〕1、电力系统发生故障时，继电保护装置应 将故障 局部切除，电力系统出现不正常工作时，继电保护装置一般应 发出信号 。
2、继电保护的可靠性是指保护在应动作时 不拒动 ，不应动作时 不误动 。
3、瞬时电流速断保护的动作电流按大于本线路末端的 最大短路电流 整定，其灵敏性通常用 保护范围的大小 来表示。
4、距离保护是反响 故障点到保护安装处 的距离，并根据距离的远近确定 动作时间 的—种保护。
5、偏移圆阻抗继电器、方向圆阻抗继电器与全阻抗继电器中， 方向圆阻抗继电器 受过渡电阻的影响最大， 全阻抗继电器 受过渡电阻的影响最小。
6、线路纵差动保护是通过比拟被保护线路首末端电流的 大小 与 相位 的原理实现的，因此它不反响 外部故障 。
二、单项选择题〔每题1分，共12分〕1、电力系统最危险的故障是〔 C 〕。
〔A 〕单相接地 〔B 〕两相短路 〔C 〕三相短路2、继电保护的灵敏系数sen K 要求〔 C 〕。
〔A 〕1sen K < 〔B 〕1sen K = 〔C 〕1sen K >3、定时限过电流保护需要考虑返回系数，是为了〔 B 〕。
〔A 〕提高保护的灵敏性 〔B 〕外部故障切除后保护可靠返回 〔C 〕解决选择性4、三段式电流保护中，保护范围最小的是〔 A 〕〔A 〕瞬时电流速断保护 〔B 〕限时电流速断保护 〔C 〕定时限过电流保护5、三种圆特性的阻抗继电器中， 〔 B 〕既能测量故障点的远近，又能判别故障方向 〔A 〕全阻抗继电器； 〔B 〕方向圆阻抗继电器； 〔C 〕偏移圆阻抗继电器6、有一整定阻抗为860set Z =∠︒Ω的方向圆阻抗继电器，当测量阻抗430m Z =∠︒Ω时，该继电器处于〔 A 〕状态。
〔A 〕动作 〔B 〕不动作 〔C 〕临界动作7、考虑助增电流的影响，在整定距离保护II 段的动作阻抗时，分支系数应取〔 A 〕。
〔A 〕大于1，并取可能的最小值〔B 〕大于1，并取可能的最大值〔C 〕小于1，并取可能的最小值8、从减小系统振荡的影响出发，距离保护的测量元件应采用〔 B 〕。
继电保护填空题选择题
1.电器元件一般有两套保护，若主保护未动作，还有一套是后备保护2.反应电流增大而动作的保护称为过电流保护3.电流继电器的反馈电流和动作电流的比值成为反馈系数4.定时限过电流保护的动作时限按阶梯原则选择。
5.继电保护装置由测量回路、逻辑回路、执行回路三部分组成6.继电保护的可靠性是指应动作的时候动作7.电流速断保护，即第一段保护的动作电流是按躲开本条线路末端的最大短路电流来规定的，其灵敏性是由保护的范围表征的8.按阶梯时限保护的原则，越靠近电源端的短路电流越大，动作时间越长9.距离保护是反映故障点至保护安装地点之间的距离（或阻抗），并根据距离的远近而确定动作时间的一种保护装置。
10.全阻抗继电器的缺点是没有方向性11.输电线路纵差保护的范围是线路全长，故障的切除时间为零（瞬时动作）12.比率差动特性的启动电流随电流的增大而增大13.单相自动重合闸选项的作用选出故障相14.相间短路的阻抗继电器，当I O =I B -I A,则A B U U U -=015.线路的纵差保护是反应首端和末端电流的大小和相位的，所以它不反映相外保护16.变压器的励磁涌流中除含有大量的直流分量，还有大量的谐波分量，其中以二次谐波为主17.发电机正常运行，三次谐波电压机端电压大于中性点量。
18.母线保护的首要原则是安全性19.微机保护的基本算法是计算被测电气量的幅值和相位20.微机保护中从某一采集信号内，提出有用信号的过程叫做滤波21.保护安装处离接地故障点越远，该处的零序电压越小。
22.定时限过电流保护一般用作本线路近后备保护及下一线路的远后备保护。
23.限时电流速断保护的动作值在灵敏度不满足要求则应与下一线路的限时电流速断动作值相配合。
24.高频保护结合滤波器的主要作用是实现高低压隔离。
25.对于分级绝缘的变压器，中性点不接地或经放电间隙接地时，应装设间隙接地零序电流保护。
26.母线差动保护在外部故障时，其差动回路电流等于零。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 Z 处 2
处。此时该点的电压
，电流
。
14、 当变压器空载投入或外部故障切除电压恢复时，可能出现很大的励磁电流，称其为 自启动电流 。 15、 电力系统正常运行时， 测量阻抗为 负 当系统发生故障时， 测量阻抗变为了 正 。 16、 保护中 电流继电器 与 电流互感器 之间的连接方式称为电流保 护的 接线方式 ，电流保护的接线形式主要有 三相星形 接线和 两相 星形 接线两种。 17、 电力系统正常运行时， 阻抗表现为 ， 阻抗角为 功率因素角 当系 统发生故障时，阻抗表现为 ，阻抗角为 。 18、 故障环路指的是 故障电流 流通的回路。 19、 电力系统中性点的接地形式分为 直接接地系统 和 非直接接地系统 两种， 前者主要用于 110KV 以上的高电压等级网络中。 20、 电力系统的运行状态是指电力系统在不同的运行条件下，系统 和 设备 的工作状况。 21、 继电保护的可靠性包括 安全性 和 信赖性 是对继电保护性能的最根本要求。 22、 过电流继电器的启动电流 大于 返回电流，其返回系数 小于 1。 23、 继电器的分类按结构形式：电磁型，感应型，整流型。按作用：测量继电器和辅助继 电器
14、系统发生振荡时，距离保护可能会误动作。一般来讲，越靠近振荡中心受振荡的影响 （ ） B．越大 C．一样 D．不受影响
A．越小
15、在方向比较式纵联保护中，非故障线路上发生功率倒向主要是由于线路两端的继电器 （ C A.误动 ）所引起的。 B.拒动 C.相继动作 A D.以上均不对 ) D．0
16、在校验距离Ⅲ段远后备灵敏系数时，分支系数 Kb 应取( A．最大值 B．最小值 ) C．铁芯饱和 C． 1
26、和纵差动保护一起作为变压器的主保护的是（ A.瓦斯保护 B.过电流保护
C.零序电流保护
27、220~500kV 超高压输电线路全线速动的主保护是（
A.零序电流保护 B.纵差动保护 C.距离保护 D.高频保护 28、在距离保护的I、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护 的( A )。 A．选择性 B．可靠性 C．灵敏性 D．速动性 29、纵差动保护稳态情况下的不平衡电流产生原因是( A )。 A．两端电流互感器计算变比与实际变比不同 B．两端电流互感器磁化特性的差异 C．两端电流互感器型号相同 D．两端电流互感器变比相同 30、消除功率方向继电器死区的方法是（ B ） 。 A．采用记忆回路 B．引入非故障相电压 C．采用电流电压联锁 D．加入延时 10、高频方向保护是利用高频信号比较被保护线路两端的（B ） 。 A．功率方向 B．电流方向 C．电压大小 D．功率大小 31、利用比较工作电压相位法实现故障区段判断时，当工作电压与测量电压相位（ 时，判断为区内故障；当工作电压与测量电压相位（ A．相同，相同 B．相反，相反 C．相同，相反 C ） C．移频方式 A D．以上均不对 ）时合闸。 ）时，判断为区外故障。 D．相反，相同 ）
1、电力系统最危险的故障是（ C A. 单相接地； B. 两相短路；
） 。 C. 三相短路； ） 。 C.定时限过电流保护 ） 。 D．选择性 D.以上均不对 D. 接地短路
2、三段式电流保护中，保范围最小的是（ A A.瞬时电流速断保护 B.限时电流速断保护
3、在双侧电源系统中,采用方向元件是为了提高保护的（ D A．方向性 B．可靠性 C．灵敏性
D．220 Kv
34、重合闸前加速一般用在( B A．10Kv
35、系统发生振荡时，电压最低的一点成为振荡中心，在系统各部分的阻抗角都相等的情况 下，振荡中心的位置位于（ C ） A．线路首端 B．线路末端 C．
1 Z 处 2
D．不在线路内部 ） D． I1 +k· I 2 的相位 ）
36、差高频保护的基本原理是比较被保护线路两侧（ A．短路电流相位 B．高频电流相位
C．负荷电流相位
37、中性点经消弧线圈接地电网，有多种补偿方式，得到广泛应用的补偿方式是（C A．完全补偿 B．欠补偿 C．过补偿 D．相位补偿 )
38、系统发生不正常运行状态时，继电保护装置的基本任务是( D
A．切除所有元件 B．切电源 C．切负荷 D．给出信号 39、线路保护一般装设两套,两套保护的作用是（ B ） 。 (A)主保护； (B)一套为主保护,另一套为后备保护； (C)后备保护； (D)以上均不对 4、零序分量滤过器的作用是（ A ） 。 (A)获取零序分量； （B）消除零序分量； (C）获取正、负分量； (D)滤除正、负分量 40、双侧电源线路的过电流保护加方向元件是为了（ A ） 。 （A）解决选择性； (B)提高灵敏性； (C)提高可靠性； (D) 提高速动性 41、对于相间比较的高频保护，要求保护区内故障时动作行为不受通道破坏的影响，应该选 择的间接比较信号是（ A ） （A）允许信号； (B)跳闸信号； (C)任意信号 (D)闭锁信号靠性 42、 高频保护的基本原理是： 将线路两端的电气量 （电流方向或功率方向） 转化为高频信号， 以（ D ）为载波传送通道实现高频信号的传送，完成对两端电气量的比较。 （A）微波通道； (B)光纤通道； (C)导引线 (D)输电线路 43、 在中性点不直接接地系统中， 利用消弧线圈补偿电容电流， 实际中应用最广泛的是 （ ） 方式。 （A）欠补偿 （B）完全补偿 （C）过补偿 （D）以上均不对 44、反应电流增大而动作的保护称为（B ） A．低电压保护 B．过电流保护 C．过电压保护 D．纵差保护 45、在高频相差纵联保护中，理想情况下外部故障时，两侧收信机收到的高频信号是( B 的高频信号，内部故障时，两侧收信机收到的高频信号是( A．断续，断续 B．连续，连续 C．断续，连续 ) 的高频信号 D．连续，断续 )
32、我国采用的电力线载波通道工作方式是（ A．正常无高频电流方式
B．正常有高频电流方式
33、为减小变压器励磁涌流的影响，系统进行空载合闸时应该在（ A． t 0
1 B ． t 2
B．35 Kv
C． t )以下的电压等级网络中。 C．110 Kv
3 D． t 2
1、 电力系统的运行状态按运行条件的不同可分为 正常 工作状态、 不正常 工作状 态、 故障 状态三种。 2、 对继电保护的基本要求是要有严格的 选择性 ， 较高的 灵敏度 ， 要求的 速动性 ，必保的 可靠性 四个基本要求。 3、 在反时限特性的电流保护中，流过保护的短路电流越大，保护的动作时限越 短 ； 流过保护的短路电流越小，保护的动作时限越 长 。 4、 电力系统发生振荡时，两侧电压的夹角在 0°—360° 之间作周期性变化 5、 继电保护装置保护范围划分的基本原则是任一个元件的故障都能可靠地被切除并且造 成的停电范围 最小 或对系统正常运行的影响 最小 。 6、 在我国运行的电网中 110KV 及以上电压等级的 电网主要承担输电任务， 110KV 以下电压等级的电网主要承担供、配电任务。 7、 在中性点直接接地电网中，发生单相接地短路时 故障点 处零序电压最高； 中性点接地 处零序电压为零；零序电流的分布主要取决于 输电线路的零序阻抗和中性 点接地变压器的零序阻抗 。 8、 检查平行双回线路有电流的自动重合闸，当另一回线有电流时，表示 可以 进行重合闸。 9、 为克服“死区”，功率方向元件采用 90° 接线方式，该接线方式采用的是 故障相 的电流， 非故障相 的线电压。 10、 当系统发生故在输电线路纵联保护中， 常用的通道有导引线 通道、 电力线载波 通道、 微波 通道、 光纤 通道四种。 11、 继电保护装置一般由 测量比较元件 、 逻辑判断元件 、 和 执行输出元件 组成。 12、 中性点不接地电网单相接地短路时，故障线路保护安装处通过的零序电流为该电网所 有 非故障元件 的零序电容电流之和，其电容性无功功率的方向为线路流向母线；非故 障线路中的零序电流为线路本身的电容电流，电容性无功功率的方向为母线流向线路 13、 在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡 中心处于
17、变压器励磁涌流产生的原因是( A．u=um 时合闸 B．外加电压太高
D．不计非周期分量的衰减 B ）
18、电流速断保护不能保护本线路全长，而且保护范围（ A．在最大运行方式下，两相短路时最小 C．在最小运行方式下，三相短路时最小
B．在最小运行方式下，两相短路时最小 D．在最大运行方式下，三相短路时最小 D ）
23、零序Ⅲ段保护动作时限的整定原则是（
A．从负荷侧算起逐级增加一个Δt B．从负荷侧降压变压器的高压侧算起逐级增加一个Δt C．与相邻线路的零序Ⅰ段保护相配合 D．与相邻线路的零序Ⅱ段保护相配合
24、在 Y，dll 接线变压器纵差保护接线中，由于采用了相位补偿接线，为保证正常运行时 差动回路两臂的电流相等，有 nTA2/(nTA1/ 3 )=nT 式子的含义是（ A．在 TA 接成三角形的一侧,TA1 的变比增大 3 倍 B．在 TA 接成星形的一侧,TA2 的变比增大 3 倍 C．在 TA 接成三角形的一侧,TA1 的变比减小 3 倍 D．在 TA 接成星形的一侧,TA2 的变比减小 3 倍 25、定时限过电流保护的动作时限采用阶梯原则，目的是为了保证( A．选择性 B．速动性 C．灵敏性 A D．可靠性 ） 。 D.过负荷保护 B ） 。 A ) B ）
21、采用自动重合闸的目的一个是为了保证（ D A.选择性，速动性； C.选择性，可靠性；
D.保证并列运行系统的稳定性，尽快恢复瞬时性故障元件的供电 B ） B．35KV 及以下单侧电源辅射电网中 D．110KV 及以下单侧电源辅射电网中 B ）
22、三段式电流保护广泛用于（
A．10KV 及以下单侧电源辅射电网中 C．66KV 及以下单侧电源辅射电网中
4、如图所示的系统中，线路全部配置高频闭锁式方向纵联保护，k点短路，若A-B线路通道 故障，则保护1、2将（ A.均跳闸 B.均闭锁 C ）。 C.保护1跳闸，保护2 闭锁 D. 保护1闭锁，保护2 跳闸
