紧固件命名规则
紧固件命名规则本规则依据GB/T1237制定，规定了紧固件的标记办法，适用于我公司紧固件在图纸及BOM系统中的命名。
1a）、名称：使用国标规定的规范名称，如：螺钉、螺栓、螺母、自攻螺钉、螺钉组合件、塑料螺钉等。
b）、标准号：标注国标号、部标号或企标号（不写年号），如是我公司自行设计，则标注所属产品型号。
c）、螺距：只适用于细牙螺纹，粗牙则省略。
d）、材料：如用碳钢材料，则本部份省略，否则应注出，如Cu（铜）、C1（不锈钢。
不锈钢材料代码详见GB3098.6，其中：奥氏体，A1、A2、A4；马氏体，C1、C3、C4；铁素体，F1。
）e）、扳拧形式：如采用标准规定的扳拧形式，则省略，否则应注出，如复合槽。
f）、表面处理：如是碳钢材料镀锌钝化，则省略，否则应注出，如Cu/Ni（铜镀镍）、Cu/Ni6b（铜镀亮镍，镍层厚6μm）、Cu/Sn（铜镀锡）、Cu/Sn（60）Pb（铜镀铅锡）、Fe/Ni6bCr0.3r（碳钢镀镍铬）、O（表面氧化）、不锈钢材料通常不需镀覆。
如镀层符合ROHS指令，则标注在表面处理后并置于括号内。
表1 螺钉标记示例表注1：如紧固件的标记中未注明材料及表面处理，则表示紧固件的材料为碳钢镀锌钝化（即镀彩锌）。
注2：自攻螺钉有两种型式，C型和F型，C型是尖端面，F型是平端面。
但自攻锁紧螺钉不分型。
注3：盘头和圆柱头的区别在于盘头的头部盘径稍大于圆柱头，但头部厚度稍薄于圆柱头。
注4：沉头和半沉头的区别是沉头的头部是平端面，半沉头的头部是弧形端面，沉头的头部厚度薄于半沉头。
注5：紧定螺钉和普通螺钉的区别是，普通螺钉的头部形状呈T型，而紧定螺钉没有T型头部。
注6：开槽表示头部为一字槽。
复合槽，十字槽及一字槽可通用，但同批次产品应统一。
注7：对于不锈钢紧固件，鉴于我公司员工对其代码不熟悉，故可在材料代码后备注“不锈钢”，置于括号内。
注8: 螺钉和螺栓区别螺钉：由头部和螺杆两部分构成，用在有预制螺纹的地方，不需和螺母配用。

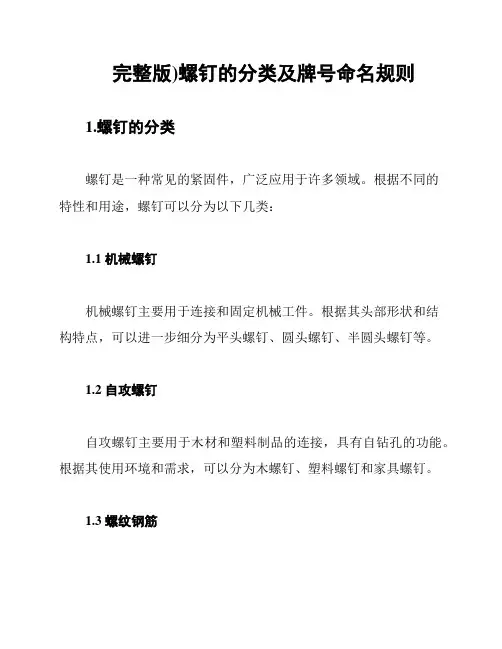

(完整版)螺钉的分类及牌号命名规则
完整版)螺钉的分类及牌号命名规则1.螺钉的分类螺钉是一种常见的紧固件，广泛应用于许多领域。
根据不同的特性和用途，螺钉可以分为以下几类：1.1 机械螺钉机械螺钉主要用于连接和固定机械工件。
根据其头部形状和结构特点，可以进一步细分为平头螺钉、圆头螺钉、半圆头螺钉等。
1.2 自攻螺钉自攻螺钉主要用于木材和塑料制品的连接，具有自钻孔的功能。
根据其使用环境和需求，可以分为木螺钉、塑料螺钉和家具螺钉。
1.3 螺纹钢筋螺纹钢筋是一种具有螺纹的钢筋，常用于建筑、桥梁和隧道等工程结构的加固。
根据其直径和螺纹类型，可以分为普通螺纹钢筋、变形螺纹钢筋和大直径螺纹钢筋。
2.牌号命名规则为了方便分类、管理和识别，螺钉通常都有自己的牌号。
螺钉的牌号命名规则因厂商和国家而异，一般包括以下几个方面：2.1 材料螺钉的材料是指螺钉制造所使用的金属材料。
常见的材料包括不锈钢、碳钢、合金钢等。
牌号中通常会有相应的标识，例如S表示不锈钢，C表示碳钢。
2.2 目标使用环境和特性根据螺钉的使用环境和特性需求，牌号中可能会包含一些特殊的标识。
例如，户外使用的螺钉可能会使用防腐处理或者有耐腐蚀性能的材料制造。
2.3 结构类型螺钉的结构类型指的是螺钉的形状、头部类型和螺纹类型等。
比如，牌号中可能会使用PH表示十字槽螺钉，或者使用TH表示六角头螺钉。
2.4 规格尺寸螺钉的规格尺寸是指螺钉的直径、长度和螺纹规格等。
一般情况下，牌号中会标明螺钉的尺寸，例如M5表示直径为5mm的螺钉。
2.5 执行标准为了保证螺钉的质量和安全性，制定了一系列的执行标准。
在牌号中可能会包含执行标准的标识，例如ISO、GB等。
3.牌号命名示例以下是一些螺钉牌号命名的示例：M5x20-8.8：表示直径为5mm，长度为20mm，螺纹规格为8.8，属于碳钢螺钉。
SUS316L-M6x30：表示直径为6mm，长度为30mm，属于不锈钢316L材质的螺钉。
Pan Head Self-Tapping Screw：表示平头自攻螺钉。
(完整版)螺丝分类命名及编码
常用螺丝头型、槽型、牙型图岗山头（B头）平头（K头）C头含华司台阶圆头含华丝（PWM）六角含华司（HWM）外六角头梅花一字槽圆头（P头）梅花一字槽美国P头O头盘圆含华司伞头含华司（TWM)T头伞头含华司尖尾（TWA)圆头含华司一字梅花槽圆头三角牙（STP）十字槽加减槽一字槽内三角槽内六角槽梅花一字槽A牙B牙M牙STB牙ST牙B牙B双牙T牙MACHINE SCREWSDescription MATERIAL SIZESPan Head Combination Machine ScrewZincPlatedSteel4—40x1/8 thru 1/4-20x4Round Head Combination Machine ScrewZincPlatedSteel6-32x2 thru 1/4—20x4Truss Head Combination Machine ScrewZincPlatedSteel6-32 thru 1/4—20Flat HeadPhillips Machine ScrewZincPlatedSteel2-56x1/8 thru 1/2-13Undercut Flat HeadPhillips Machine ScrewZincPlatedSteel2—56x1/8 thru 3/8—16Flat Head100°Phillips Machine ScrewZincPlatedSteel2-56x1/8 thru1/4-20x1-1/2Fillister Head Phillips Machine ScrewZincPlatedSteel2—56x1/8 thru 5/16-18x2Oval HeadPhillips Machine ScrewZincPlatedSteel4—40x1/4 thru 1/4—20x3Pan HeadPhillips Machine ScrewZincPlatedSteel2—56x1/8 thru 3/8-16x3Round HeadPhillips Machine ScrewZincPlatedSteel2—56x1/4 thru 3/8—16Truss HeadPhillips Machine ScrewZincPlatedSteel4—40x3/16 thru3/8-16x2-1/4Indented Hex Washer HeadPhillips Machine ScrewZincPlatedSteel4-40x1/4 thru 1/4-20x1Binding Undercut Slotted Head Machine ScrewZincPlatedSteel2-56x1/8 thru1/4-20x1-1/4Flat HeadSlotted Machine ScrewZincPlatedSteel2-56x1/8 thru 1/2-13x6Undercut Flat HeadSlotted Machine ScrewZincPlatedSteel2-56x1/8 thru3/8—16x1/2Fillister Head Slotted Machine ScrewZincPlatedSteel2—56x1/8 thru3/8—16x1—1/4Oval HeadSlotted Machine ScrewZincPlatedSteel4—40x1/4 thru 1/4—20x2Pan HeadSlotted Machine ScrewZincPlatedSteel2-56x1/8 thru 3/8—16x3Round HeadSlotted Machine ScrewZincPlatedSteel2-56x1/8 thru 1/2—13x6Truss HeadSlotted Machine ScrewZincPlatedSteel4—40x1/4 thru 1/2—13IndentedHex HeadSlotted Machine ScrewZincPlatedSteel4—40x1/4 thru 3/8-16IndentedHex Head Unslotted Machine ScrewZincPlatedSteel4—40x1/4 thru 3/8—16IndentedHex WasherSlotted Grounding Screw GreenZincPlatedSteel10—32x3/8 and 10-32x1/2IndentedHex WasherSlotted Grounding ScrewZincPlatedSteel4-40x1/4 thru3/8—16x2—1/2Indented Hex WasherSlotted Machine ScrewZincPlatedSteel4—40x1/4 thru3/8—16x2—1/2Indented Hex Washer Unslotted Machine ScrewZincPlatedSteel4-40x1/4 thru 3/8—16x2Flat Head Torx® Drive Machine ScrewZincPlatedSteel4—40x1/4 thru 1/4—20x2Pan Head Torx® Drive Machine ScrewZincPlatedSteel2—56x3/16 thru1/4—20x2Pan HeadPhillipsShakeproof®Square Cone®Washer Sems Machine Screw Screw isZincPlatedSteelBakedAfterPlating4-40x1/4 thru 10—32x3/4Pan HeadPhillips Split Lock Washer Sems Machine Screw Screw isZincPlatedSteelBakedAfterPlating4—40x1/4 thru 1/4-20Pan HeadPhillips External Sems Machine Screw Screw isZincPlatedSteelBakedAfterPlating4-40x3/16 thru1/4—20x1-1/4Pan HeadPhillips Internal Sems Machine Screw Screw isZincPlatedSteelBakedAfterPlating23—56x1/8 thru 1/4-20x1Pan HeadSlotted External Sems Machine Screw Screw isZincPlatedSteelBakedAfterPlating4-40x3/16 thru1/4-20x1-1/4Pan HeadSlotted Internal Sems Machine Screw Screw isZincPlatedSteelBakedAfterPlating4-40x1/4 thru 10-32x1Flat HeadPhillips Machine Screw BlackOxidePlatedSteel2—56x1/8 thru 1/4-20x2Pan HeadPhillips Machine Screw BlackOxidePlatedSteel2—56x1/8 thru 1/4—20x2Types of Screw HeadsPAN HEAD: Recommended for new designs to replaceround， truss and binding heads. Provides a low largediameter head, but with characteristically high outeredge along the-outer periphery of the head where drivingaction is most effective for high tightening ’torques。
常用螺栓实用标准规格表
常用螺栓的标准及规格表国家标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24 和L<=10D或L<=150mm按较小值）的螺栓；B级用于D>24或L>10D或L>150（按较小值）的螺栓钢结构连接用螺栓性能等级分 3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如，性能等级 4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6 ;3、螺栓材质的公称屈服强度达400 X 0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9 ;3、螺栓材质的公称屈服强度达1000 X 0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
（如常用螺丝规格表强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa 8.8公称抗拉强度800N/MM2公称屈服强度640N/MM2 一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度如 4.8 级则此螺栓的抗拉强度为：400MPa屈服强度为：400*8/10=320MPa另：不锈钢螺栓通常标为A4-70 ，A2-70 的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m、厘米（cm）、毫米（mm等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch ），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
常用螺钉与螺栓命名标准
年常用螺钉与螺栓命名标准————————————————————————————————作者：————————————————————————————————日期：2015年常用螺钉与螺栓命名标准1.目的：自公司成立以来，常用螺钉与螺栓的中文名称与规格型号没有明确的标准规定，造成管理混乱；因此对常用螺钉与螺栓进行了规范性的命名说明；方便日常采购、存储以及统一管理。
2.范围：3.类别：目前公司常用到的各类螺钉与螺栓等紧固件。
4.引用标准：GB 845-85 十字槽盘头自攻螺钉GB 846-85 十字槽沉头自攻螺钉GB 847-85 十字槽半沉头自攻螺钉GB 6560-86 十字槽盘头自攻锁紧螺钉GB 6561-86 十字槽沉头自攻锁紧螺钉GB 6562-86 十字槽半沉头自攻锁紧螺钉GB/T 5782-2000 六角头螺栓GB/T 5280-2002 自攻螺钉用螺纹GB/T 3106-82 螺栓、螺钉和螺柱的公称长度和普通螺栓的螺纹长度GB/T 70.1-2000 内六角圆柱头螺钉GB/T 193-2003 普通螺纹直径与螺距系列5.常用螺钉与螺栓标注说明：5.1非锁紧自攻螺钉标注说明本标准仅标注实用尺寸，实用尺寸包括（公称长度与公称直径），以十字槽盘头自攻螺钉举例说明；如图1所示。
图15.1.1非锁紧自攻螺钉公称直径规格表公称直径规格选择方法：首先，通过游标卡尺测量螺钉的公称直径；通过列表中提供的最小值（min）与最大值（max）范围，从而确定公称直径规格；如表1所示。
具体详细参数，可查阅GB/T 5280-2002。
表1 单位：mm 公称直径规格ST1.5 ST1.9 ST2.2 ST2.6 ST2.9 ST3.3 ST3.5 ST3.9d max 1.52 1.90 2.24 2.57 2.90 3.30 3.53 3.91 min 1.38 1.76 2.10 2.43 2.76 3.12 3.35 3.73公称直径规格ST4.2 ST4.8 ST5.5 ST6.3 ST8.0 ST9.5d max 4.22 4.80 5.46 6.25 8.00 9.65 min 4.04 4.62 5.28 6.03 7.78 9.435.1.2非锁紧自攻螺钉公称长度规格表公称长度规格选择方法：首先，通过游标卡尺测量螺钉的公称长度；通过列表中提供的最小值（min）与最大值（max）范围，从而确定公称长度规格；如表2所示。
!!紧固件命名规则
紧固件命名规则本规则依据GB/T1237制定，规定了紧固件的标记办法，适用于我公司紧固件在图纸及BOM系统中的命名。
1a）、名称：使用国标规定的规范名称，如：螺钉、螺栓、螺母、自攻螺钉、螺钉组合件、塑料螺钉等。
b）、标准号：标注国标号、部标号或企标号（不写年号），如是我公司自行设计，则标注所属产品型号。
c）、螺距：只适用于细牙螺纹，粗牙则省略。
d）、材料：如用碳钢材料，则本部份省略，否则应注出，如Cu（铜）、C1（不锈钢。
不锈钢材料代码详见GB3098.6，其中：奥氏体，A1、A2、A4；马氏体，C1、C3、C4；铁素体，F1。
）e）、扳拧形式：如采用标准规定的扳拧形式，则省略，否则应注出，如复合槽。
f）、表面处理：如是碳钢材料镀锌钝化，则省略，否则应注出，如Cu/Ni（铜镀镍）、Cu/Ni6b（铜镀亮镍，镍层厚6μm）、Cu/Sn（铜镀锡）、Cu/Sn（60）Pb（铜镀铅锡）、Fe/Ni6bCr0.3r（碳钢镀镍铬）、O（表面氧化）、不锈钢材料通常不需镀覆。
如镀层符合ROHS指令，则标注在表面处理后并置于括号内。
表1 螺钉标记示例表注1：如紧固件的标记中未注明材料及表面处理，则表示紧固件的材料为碳钢镀锌钝化（即镀彩锌）。
注2：自攻螺钉有两种型式，C型和F型，C型是尖端面，F型是平端面。
但自攻锁紧螺钉不分型。
注3：盘头和圆柱头的区别在于盘头的头部盘径稍大于圆柱头，但头部厚度稍薄于圆柱头。
注4：沉头和半沉头的区别是沉头的头部是平端面，半沉头的头部是弧形端面，沉头的头部厚度薄于半沉头。
注5：紧定螺钉和普通螺钉的区别是，普通螺钉的头部形状呈T型，而紧定螺钉没有T型头部。
注6：开槽表示头部为一字槽。
复合槽，十字槽及一字槽可通用，但同批次产品应统一。
注7：对于不锈钢紧固件，鉴于我公司员工对其代码不熟悉，故可在材料代码后备注“不锈钢”，置于括号内。
注8: 螺钉和螺栓区别螺钉：由头部和螺杆两部分构成，用在有预制螺纹的地方，不需和螺母配用。
常用螺丝国标分类
常用螺丝国标分类包括以下几种：
1.GB27六角头铰制孔用螺栓。
2.GB70内六角园柱头螺钉。
3.GB798活节螺栓（粗制）。
4.GB799地脚螺栓（粗制）。
5.GB897、GB898、GB899、GB900双头螺柱。
6.GB901等长双头螺柱。
7.GB5780六角头螺栓——C级。
8.GB5781六角头螺栓——全螺纹—C级。
9.GB5782六角头螺栓——A、B级。
10.GB5783六角头螺栓——全螺纹—A、B级。
11.GB5784六角头螺栓——细杆—B级。
12.GB5785六角头螺栓——A、B级。
13.GB5786六角头螺栓——细牙—全螺纹—A、B级。
14.GB5787六角法兰面螺栓——B级。
15.GB5788六角法兰面螺栓——细杆—B级。
16.GB5789六角法兰面螺栓——加大系列—B级。
17.GB5790六角法兰面螺栓—加大系列—细杆—B级等。
上述仅为部分常用螺丝的国标分类，如需获取完整的分类信息，建议查阅国家质检总局发布的相关标准文件，或咨询专业的工程师。
螺栓命名方式
螺栓命名方式
螺栓的命名方式有多种，以下是一些常见的命名方式：
1. GB/T 5782 ——定制带头螺栓。
数字代表公称直径，单位为毫米。
比如M8代表公称直径为8毫米的定制带头螺栓。
2. GB/T 5783 ——钢制螺纹插销。
数字代表插销的直径，单位为毫米。
比如M6代表插销直径为6毫米的钢制螺纹插销。
3. GB/T 5784 ——螺纹插销。
数字代表插销的长度，单位为毫米。
比如
M8×30代表长度为30毫米的螺纹插销。
4. GB/T ——高强度螺栓。
数字代表公称直径，单位为毫米。
比如M12代表公称直径为12毫米的高强度螺栓。
5. GB/T ——短头螺栓。
数字代表公称直径，单位为毫米。
比如M8代表
公称直径为8毫米的短头螺栓。
6. GB/T ——长头螺栓。
数字代表公称直径，单位为毫米。
比如M6代表
公称直径为6毫米的长头螺栓。
此外，还有如下一些命名方式：
1. 使用M表示直径，后面跟着直径的尺寸，例如M10表示直径为10mm。
2. 使用L表示长度，后面跟着螺栓的长度，例如L50表示长度为50mm。
3. 使用S表示不锈钢，C表示碳钢。
4. 使用数字表示等级，例如8表示级。
5. 使用B表示镀锌。
如需更多关于螺栓命名的信息，建议咨询机械工程领域业内人士，获取更专业的解答。
标准件的国家标准代号速查表
加强半圆头方颈螺栓
GB/T794-1993
M6-M20
半圆头带榫螺栓C级
GB/T13-1988
M6-M24
T
T形槽用螺栓
GB/T37-1988
M5-M48
铰链用活节螺栓
GB/T798-1988
M4-M36
地脚螺栓
GB/T799-1988
M6-M48
双头
等长双头螺栓-C级
GB/T953-1988
JB/ZQ4355-1997
15-180
180-290
安全销
种类多样,用于过载保护
键连接
类
别
名称
标准号
规格
d
普通平键
GB/T1096-1979
GB/T1567-1979薄
导向平键
GB/T1097-1979
滑键
无标准
半圆键
GB/T1099-1979
普通楔键
GB/T1564-1979
钩头楔键
GB/T1565-1979
内齿锁紧垫圈
GB/T861.1-2-1987
2-20
外齿锁紧垫圈
GB/T862.1-2-1987
2-20
圆螺母用止动垫圈
GB/T858-1988
10-200
螺钉锁紧档圈
GB/T884-1986
D=8-200
螺钉紧固轴端档圈
GB/T891-1986
D=20-100
钢丝锁圈
GB/T921-1986
D=15-100
M5-M16
头部带槽螺栓A和B级
GB/T29.1-1988
M1.6-M64
螺杆带孔螺栓A和B级
螺栓命名规则
螺栓命名规则
螺栓
序类别 1. 2. 标准名称六角头~ C级标准号老标准标记示例 20 示例注释镀锌钝化。
GB/T5780-2000 GB5780-86 螺栓GB/T5780 M6×六角头、半螺纹、碳钢、六角头~ 全螺纹 C级 GB/T5781-2000 GB5781-86 GB/T5782-2000 GB5782-86 GB/T5783-2000 GB5783-86 GB/T29.1-1988 GB29-76 GB/T37-1988 GB37-76 3. 六角头~ 螺栓 4. 六角头~ 全螺纹 5. 6. 六角头头部带槽~ T型槽用螺栓螺栓GB/T5783 M6×六角头、全螺纹、铜20b―Cu/Ni 材、镀亮镍。
螺栓GB/T29.1 M8×六角头头部带一字槽螺20-
C1(不锈钢) 栓，C1组不锈钢。
注8: 螺钉和螺栓区别
螺钉：由头部和螺杆两部分构成，用在有预制螺纹的地方，不需和螺母配用。
常用内扳拧，头部常有穴。
螺栓：由头部和螺杆两部分构成，需与螺母配用，用于紧固连接两带通孔的零件。
外扳拧，常为六角头。
本文版权所属标准件之都网，如需转载、摘编或以其它方式使用本文内容，请在授权范围内使用，并标注“来源：标准件之都”
感谢您的阅读，祝您生活愉快。
常用标准件规格型号说明
DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN
GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T
DIN 965
GB/T 819.2-1997 GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T 15856.1-2002 15856.2-2002 15856.3-2002 77-2000 78-2000 845-1985 97.2-2002 93-1987 96.1-2002
常用标准件规格型号说明
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 德标号 931 933 961 960 6921 912 7991 84 85 963 964 7985 965 国标号 5782-2000 5783-2000 5786-2000 5785-2000 5789-1986 70.1-2000 70.2-2000 70.3-2000 65-2000 67-2000 68-2000 69-2000 818-2000 819.1-2000 名称 六角头螺栓 六角头螺栓 全螺纹 六角头螺栓 细牙 全螺纹 六角头螺栓 细牙 六角法兰面螺栓 内六角圆柱头螺钉 内六角平圆头螺钉 内六角沉头螺钉 开槽圆柱头螺钉 开槽盘头螺钉 开槽沉头螺钉 开槽半沉头螺钉 十字槽盘头螺钉 十字槽盘头螺钉 第1部分：钢4.8级 十字槽沉头螺钉 第2部分：钢8.8、 不锈钢A2-70和有色金属CU2或CU3 十字槽盘头自钻自攻螺钉 十字槽沉头自钻自攻螺钉 十字槽半沉头自钻自攻螺钉 内六角平端紧定螺钉 内六角锥端紧定螺钉 十字槽盘头自攻螺钉 平垫圈 倒角型 A级 标准弹簧垫圈 大垫圈 A级 鞍形自锁垫圈M型 鞍形双面自锁垫圈S型 大齿面鞍形自锁垫圈B型 1型非金属嵌件六角锁紧螺母 1型非金属嵌件六角锁紧螺母 细牙 1型全金属六角锁紧螺母 非金属嵌件六角锁紧薄螺母 六角法兰面螺母 六角法兰面螺母 细牙 1型六角螺母 1型六角螺母 细牙 六角薄螺母 六角薄螺母 六角薄螺母 细牙 吊环螺母 1型六角开槽螺母 2型六角开槽螺母-细牙 备注 螺 栓 类
螺丝常用国家标准
常用的国家标准螺柱常用国家标准GB27六角头铰制孔用螺栓GB70内六角园柱头螺钉GB798活节螺栓（粗制）GB799地脚螺栓（粗制）GB897、GB898、GB899、GB900双头螺柱GB901等长双头螺柱GB953等长双头螺柱（粗制）GB5780六角头螺栓——C级GB5781六角头螺栓——全螺纹—C级GB5782六角头螺栓——A、B级GB5783六角头螺栓——全螺纹—A、B级GB5784六角头螺栓——细杆—B级GB5785六角头螺栓——A、B级GB5786六角头螺栓——细牙—全螺纹—A、B级GB5787六角法兰面螺栓——B级GB5788六角法兰面螺栓——细杆—B级GB5789六角法兰面螺栓——加大系列—B级GB5790六角法兰面螺栓—加大系列—细杆—B级GB1228大六角头螺栓（钢结构用高强度）螺母常用国家标准GB41 Ⅰ型六角螺母——C级GB6170 Ⅰ型六角螺母——A、B级GB6171Ⅰ型六角螺母—细牙—A、B级GB6172六角薄螺母——A、B级—倒角GB6173六角薄螺母——细牙—A、B级GB6174六角薄螺母——B级—无倒角GB6175Ⅱ型六角螺母——A、B级GB6176Ⅱ型六角螺母——细牙—A、B级GB6177六角法兰面螺母—A级GB56六角厚螺母GB1229大六角螺母（钢结构用高强度）螺栓螺柱企标、部标外标HG20613钢制管法兰用紧固件标准（美洲体系）HG20634钢制管法兰用紧固件标准（欧洲体系）SHJ404-88管法兰用紧固件（中石化公司）HGJ75-91化工机械部标准（螺栓、螺柱、螺母）HGJ524-91/A1-1化学工业部标准（公制管用，U型螺栓）HGJ524-91/A1-2化学工业部标准（英制管用，U型螺栓）HGJ524-91/A2-1化学工业部标准（公制管用，带角钢U型螺栓）HGJ524-91/A5-1化学工业部标准（公制管用、基准型双头螺栓管夹）HGJ524-91/A7-1化学工业部标准（保温管用、三螺栓管夹）HGJ524-91/A8-1化学工业部标准（支杆用、三螺栓管夹）HGJ524-91/A9-1化学工业部标准（公制管用、双排螺栓管夹）HGJ524-91/A10-1化学工业部标准（公制管用、四螺栓管夹）HGJ524-91/A12-1化学工业部标准（保冷管用、管卡）HGJ524-91/A13-1化学工业部标准（保冷管用、双螺栓管夹）HGJ524-91/A14-1化学工业部标准（保冷管用、四螺栓管夹）HGJ524-91/A16-1化学工业部标准（吊环型吊杆）HGJ524-91/A19化学工业部标准（U型吊耳）GD0531水利电力部标准（双头螺柱）GD0532水利电力部标准（六角螺栓）H15化工机械部标准（拧入式用双头螺栓）H16化工机械部标准（等长双头螺柱）JB1164-73机械部标准（压力容器用等长双头螺柱）JB9-59机械部标准（光双头螺柱）JB2773机械部标准（Pg160-320kg/cm2双头螺柱）JB2774机械部标准（Pg160-320kg/cm2阶端双头螺柱）JB4707机械部标准（等长双头螺柱）SY10-76上海压力容器厂标准（阶端双头螺柱）SY11-76上海压力容器厂标准（双头螺柱）871G1-4南化集团设计院标准（锚固螺栓尺寸表M16-M36）871G1-5南化集团设计院标准（锚固螺栓尺寸表M39-M100）DIN931-70德国标准（六角头螺栓）DIN2510/3-74德国标准（拧入式—L、K、KU、Z双头螺柱）DIN2510/4-74德国标准（拧入式—GH、P、Q、RS双头螺柱）ASNI/ ASMEB18.2.1美国标准（六角头螺栓、螺柱）螺母国家标准螺母部标企标外国标准HG20613-97钢制管法兰用紧固件（美洲体系）HG20634-97钢制管法兰用紧固件（欧洲体系）SHJ404-88中石化公司标准（管法兰用紧固件）HGJ75-91化工机械部标准（螺母）GD0534水利电力部标准（厚六角螺母）GD0535水利电力部标准（六角螺母）H17-67化工机械部标准（螺母）JB2770-79机械部标准（Pg160-320kg/cm2接头螺母）JB2775-79机械部标准（Pg160-320kg/cm2螺母）JB2954-81机械部标准（汽轮机罩螺母技术条件）SY15-76上海压力容器厂标准（高压六角螺母）DIN2510/5-74德国标准（螺母）DIN2510/6-74德国标准（长螺母）ASME/ASNIB18.2.2美国标准（螺母）常用紧固件材料规范GB699碳素结构钢材料技术条件GB700优质碳素结构钢材料技术条件GB1220不锈钢材料技术条件GB1221不锈钢材料技术条件GB3077合金结构钢材料技术条件ASTM.A193/A194M-96a美国试验与材料学会标准（高温用合金钢和不锈钢螺栓材料的标准规范）ASTM.A194-96A美国试验与材料学会标准（与高温、高压用螺栓相配的碳钢和合金钢螺母标准规范）ASTM.A320/A320M-92美国试验与材料学会标准（低温用合金钢螺栓材料技术条件）ASTM.A307-93a美国试验与材料学会标准（σb为414Mpa碳钢螺栓与双头螺柱技术条件）ASTM A325-93a美国试验与材料学会标准（σb≥827Mpa/724Mpa热处理结构钢螺栓技术条件）ASTM A354-93美国试验与材料学会标准（淬火并回火的合金钢螺栓、双头螺栓和其他螺纹紧固件技术条件）ASTM A563/A563M-84美国试验与材料学会标准（碳钢和合金钢螺母技术条件）Q/BU.J.1517-95(核工业第二研究设计院标准)压水堆核电厂2.3级设备中螺钉类紧固件和阀杆用锻轧棒技术条件Q/BU.J.1518-95（核工业第二研究设计院标准）压水堆核电厂2.3级设备中螺母用锻轧棒技术条件MSH3-92（上海核工程研究设计院标准）核安全2.3级设备螺栓紧固件用42CrMo\40CrMoV锻轧棒技术条件。
常用标准件代号及其在图样上的标注
davidsolo出品，必属精品常用标准件代号及其在图样上的标注常用标准件代号及其在图样上的标注序号 标 准 件 号 及 名 称材料牌号或 机械性能级别 图 样 上 标 注 方 法 举 例代 号 名 称材料或级别 一 螺栓类1 GB/T27-88 六角头铰制孔用螺栓-A 和B 级8.8 GB/T27-88 螺栓M12X808.8 2 GB/T37-88 T 型槽用螺栓 8.8 GB/T37-88 螺栓M16X60 8.8 3 GB/T798-88 活节螺栓 4.6 GB/T798-88 螺栓M10X100 4.6 4 GB/T5780-2000 六角头螺栓-C 级 4.8 GB/T5780-2000螺栓M12X80 4.8 5 GB/T5781-2000 六角头螺栓-全螺纹-C 级4.8 GB/T5781-2000螺栓M12X80 4.86 GB/T5782-2000 六角头螺栓-A 和B 级8.8 GB/T5782-2000螺栓M10X15 8.87 GB/T5783-2000 六角头螺栓-全螺纹-A 和B 级8.8 GB/T5783-2000螺栓M5X10 8.88 GB/T5784-2000 六角头螺栓-细杆-B 级8.8 GB/T5784-2000螺栓M12X80 8.8davidsolo出品，必属精品9 GB/T5785-2000 六角头螺栓-细牙-A 和B 级8.8GB/T5785-2000螺栓M12X1.5X808.8 10GB/T5786-2000 六角头螺栓-细牙-全螺纹-A 和B 级8.8GB/T5786-2000螺栓M12X1.5X808.8 常用标准件代号及其在图样上的标注序号 标 准 件 号 及 名 称材料牌号或 机械性能级别图 样 上 标 注 方 法 举 例代 号 名 称材料或级别11 YT56 地脚螺栓 Q235-A YT56 螺栓M16X60Q235-A二 螺母类1 GB/T62-88 蝶形螺母 5 GB/T62-88 螺母AM8 52 GB/T802-88 组合式盖形螺母 6 GB/T802-88 螺母M16 63 GB/T806-88 滚花高螺母 5 GB/T806-88 螺母M5 54 GB/T810-88 小圆螺母 45 GB/T810-88 螺母M95X2 45 5 GB/T812-88 圆螺母45 GB/T812-88 螺母M30X1.5 45 6 GB/T923-88 盖形螺母 5 GB/T923-88 螺母M105 7 GB/T6170-2000 I 型六角螺母-A和B 级8 GB/T6170-2000螺母M8 8 8 GB/T6171-2000 I 型六角螺母-细牙-A 和B 级8 GB/T6171-2000螺母M10 8 9GB/T6172.1-2000 六角薄螺母05 GB/T6172-2000螺母M27 05davidsolo出品，必属精品10 GB/T6172.2-2000 非金属嵌件六角锁紧薄螺母05 GB/T6172-2000螺母M27 0511 GB/T6173-2000六角薄螺母-细牙-A和B 级05 GB6173-2000 螺母M22 05 常用标准件代号及其在图样上的标注序号标 准 件 号 及 名 称材料牌号或 机械性能级别 图 样 上 标 注 方 法 举 例代 号 名 称 材料或级别11 GB/T6178-2000 I 型六角开槽螺母-A 级和B 级 8 GB/T6178-2000螺母M5 812三 垫圈类1 GB/T93-87 标准型弹簧垫圈 65Mn GB/T93-87 垫圈16 65Mn2 GB/T95-2002 平垫圈-C 级 100HV GB/T95-2002 垫圈16-100HV 100HV3 GB/T97.1-2002 平垫圈-A 级 140HV GB/T97.1-2002垫圈5-140HV 140HV4 GB/T848-2002 小垫圈-A 级 140HV GB/T848-2002垫圈8-140HV 140HV5 GB/T852-88 工字钢用方斜垫圈 Q235-A GB/T852-88 垫圈16 Q235-A 6 GB/T853-88 槽钢用方斜垫圈 Q235-A GB/T853-88 垫圈16 Q235-A7 GB/T854-88 单耳止动垫圈 Q235-A GB/T854-88 垫圈10Q235-Adavidsolo出品，必属精品8 GB/T858-88 圆螺母用止动垫圈Q235-A GB/T858-88 垫圈16 Q235-A 9 GB/T860-87 鞍形弹性垫圈 65Mn GB/T860-87 垫圈6 65Mn 10 GB/T861.1-87 内齿锁紧垫圈 65Mn GB/T861.1-87 垫圈6 65Mn 11GB/T862.1-87 外齿锁紧垫圈65Mn GB862.1-87 垫圈6 65Mn常用标准件代号及其在图样上的标注序号 标 准 件 号 及 名 称材料牌号或 机械性能级别图 样 上 标 注 方 法 举 例代 号 名 称 材料或级别12 GB/T955-87 波形弹性垫圈 65Mn GB/T955-87 垫圈12 65Mn 13 GB/T7244-87 重型弹簧垫圈 65Mn GB/T7244-87垫圈16 65Mn 14 GB/T7246-87波形弹簧垫圈 65Mn GB/T7246-87垫圈1665Mn四 挡圈类1 GB/T883-86 锥销锁紧挡圈 Q235-A GB/T883-86 挡圈20 Q235-A2 GB/T884-86 螺钉锁紧挡圈 Q235-A GB/T884-86 挡圈25Q235-A 3 GB/T885-86带锁圈的螺钉锁紧挡圈Q235-A GB/T885-86 挡圈20Q235-A 4 GB/T891-86 螺钉紧固轴端挡圈Q235-A GB/T891-86 挡圈B45(A 型不注)Q235-A 5 GB/T892-86螺栓紧固轴端挡圈 Q235-A GB/T892-86 挡圈B20Q235-A 6GB/T893.1-86 孔用弹性挡圈-A 型 65MnGB/T893.1-86 挡圈20 65Mndavidsolo出品，必属精品7 GB/T894.1-86 轴用弹性挡圈-A 型 65Mn GB/T893.1-86挡圈10 65Mn8 GB/T895.1-86 孔用钢丝挡圈 Ⅱ组弹簧钢丝 GB/T895.1-86挡圈40Ⅱ组弹簧钢丝9 GB/T895.2-86 轴用钢丝挡圈 Ⅱ组弹簧钢丝 GB/T895.2-86挡圈40Ⅱ组弹簧钢丝10 GB/T921-86 钢丝锁圈 碳素弹簧钢丝 GB/T921-86 挡圈25碳素弹簧钢丝 常用标准件代号及其在图样上的标注 序号 标 准 件 号 及 名 称材料牌号或 机械性能级别 图 样 上 标 注 方 法 举 例代 号 名 称 材料或级别五 螺钉类1 GB/T65-2000 开口圆柱头螺钉 4.8 GB/T65-2000 螺钉M4X5 4.82 GB/T67-2000 开槽盘头螺钉 4.8 GB/T67-2000 螺钉M3X10 4.83 GB/T68-2000开槽沉头螺钉 4.8 GB/T68-2000 螺钉M6X10 4.84 GB/T70.1-2000 内六角圆柱头螺钉 8.8 GB/T70.1-2000螺钉M4X20 8.85 GB/T70.2-2000 内六角平圆头螺钉 8.8 GB/T70.2-2000螺钉M4X20 8.86 GB/T70.3-2000 内六角沉头螺钉 8.8 GB/T70.3-2000螺钉M4X20 8.87 GB/T71-85 开槽锥端紧定螺钉 14H GB/T71-85 螺钉M5X10 14H8 GB/T72-88 开槽锥端定位螺钉 14H GB/T72-88 螺钉M10X2014H9 GB/T73-85 开槽平端紧定螺钉 14H GB/T73-85 螺钉M6X10 14H 10 GB/T74-85 开槽凹端紧定螺钉 14H GB/T74-85 螺钉M6X10 14H 11 GB/T75-85 开槽长圆柱端紧定螺钉 14H GB/T75-85 螺钉M6X8 14H 12 GB/T77-2000 内六角平端紧定螺钉 33H GB/T77-2000 螺钉M6X6 33H13 GB/T78-2000 内六角锥端紧定螺钉 33HGB/T78-2000螺钉M3X833Hdavidsolo出品，必属精品14 GB/T79-2000 内六角圆柱端紧定螺钉 33HGB/T79-2000 螺钉M6X12 33H 15 GB/T80-2000 内六角凹端紧定螺钉 33HGB/T80-2000 螺钉M6X8 33H 16 GB/T85-88 方头长圆柱端紧定螺钉 33H GB/T85-88 螺钉M10X3033H 17 GB/T86-88 方头短圆柱端紧定螺钉 33H GB/T85-88 螺钉M8X40 33H 、常用标准件代号及其在图样上的标注序号 标 准 件 号 及 名 称材料牌号或 机械性能级别图 样 上 标 注 方 法 举 例代 号 名 称 材料或级别18 GB/T818-2000 十字槽盘头螺钉4.8 GB/T818-2000螺钉M4X30 4.8 19 GB/T819-2000 十字槽沉头螺钉4.8 GB/T819-2000螺钉M5X10 4.8 20 GB/T822-2000 十字槽圆柱头螺钉 4.8GB/T822-2000螺钉M5X20 4.8 21 GB/T823-2000十字槽小盘头螺钉 4.8GB/T823-2000螺钉M6X8 4.8 22 GB/T825-88 吊环螺钉 20 GB/T825-88 螺钉M20 20 23 GB/T834-88 滚花高头螺钉4.8 GB/T834-88 螺钉M5X20 4.8 24 GB/T947-88开槽球面大圆柱头螺钉4.8 GB/T947-88 螺钉M5X20 4.8六 自攻螺钉类1GB/T845-85 十字槽盘头自攻螺钉 GB/T845-85 螺钉davidsolo出品，必属精品ST3.5X16-C-H2 GB/T846-85 十字槽沉头自攻螺钉 GB/T846-85 螺钉ST3.5X16-C-H常用标准件代号及其在图样上的标注序号 标 准 件 号 及 名 称材料牌号或 机械性能级别图 样 上 标 注 方 法 举 例代 号 名 称材料或级别七 木螺钉类1 GB/T100-86开槽沉头木螺钉 Q235-A GB/T100-86 螺钉10X100Q235-A八 双头螺柱类1 GB/T898-88 双头螺柱 bm=1.25d 8.8 GB/T898-88 螺柱M10X508.82 GB/T901-88 等长双头螺柱 B 级 8.8GB/T901-88 螺柱M12X1008.8九 销类1 GB/T91-2000 开口销 Q235-A GB/T91-2000 销4X20 Q235-A 2GB/T117-2000 圆锥销35 GB/T117-2000 销A3X20 35davidsolo出品，必属精品3 GB/T118-2000 内螺纹圆锥销 35 GB/T118-2000 销A6X50 354 GB/T119.1-2000 圆柱销不淬硬钢和奥氏体不锈钢35 GB/T119.1-2000 销A10X35 355 GB/T119.2-2000 圆柱销淬硬钢和马氏体不锈钢35 GB/T119.2-2000 销A10X35 35常用标准件代号及其在图样上的标注序号 标 准 件 号 及 名 称材料牌号或 机械性能级别图 样 上 标 注 方 法 举 例代 号 名 称 材料或级别6 GB/T120.1-2000 内螺纹圆柱销 35 GB/T120.1-2000销A8X70 357 GB/T120.2-2000 内螺纹圆柱销 35 GB/T120.2-2000销A8X70 358 GB/T879.1-2000 弹性圆柱销 直槽重型65Mn GB/T879.1-2000销3X20 65MnGB/T879.2-2000 弹性圆柱销 直槽轻型65Mn GB/T879.2-2000销3X20 65MnGB/T879.3-2000 弹性圆柱销 卷制重型65Mn GB/T879.3-2000销3X20 65MnGB/T879.4-2000 弹性圆柱销 卷制标准型65MnGB/T879.4-2000销3X20 65MnGB/T879.5-2000 弹性圆柱销 卷制轻型65MnGB/T879.5-2000销3X2065Mndavidsolo出品，必属精品GB/T881-2000 螺尾锥销 35 GB/T881-2000 销8X60 35 GB/T882-86销轴 35 GB/T882-86 销M12X35 35 常用标准件代号及其在图样上的标注 序号 标 准 件 号 及 名 称材料牌号或 机械性能级别图 样 上 标 注 方 法 举 例代 号 名 称 材料或级别十 铆钉类1 GB/T827-86 标牌铆钉 ML2 GB/T827-86 铆钉8X50 ML2 2 GB/T867-86 半圆头铆钉 ML2 GB/T867-86 铆钉3X10 ML23 GB/T869-86 沉头铆钉 ML2 GB/T869-86 铆钉5X30 ML2十一键类1 GB/T1096-79 普通平键 45 GB/T1096-79键C4X14 452 GB/T1099-79 半圆键 45 GB/T1099-79键6X10X25 453 GB/T1564-79 楔键 45 GB/T1564-79键16X100 454 GB/T1567-79 薄型平键 45 GB/T1567-79键B16X7X100 45davidsolo出品，必属精品附录A （标准的附录）A1 螺栓、螺钉和螺柱的性能等级和机械性能见表A1。
常用螺栓的标准及规格表
常用螺栓的标准及规格表常用螺栓的标准及规格表国家标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D或L<=150mm(按较小值)的螺栓;B级用于D>24或L>10D或L>150(按较小值)的螺栓外六角螺栓尺寸规格(如图)钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如，性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa 级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
常用螺丝规格表类别规格牙距成品外径线径类别规格牙数(每英寸)成品外径线径最大最小±0.02mm 最大最小±0.02mm国标粗牙60° M1.4 0.30 1.38 1.34 1.16英制粗牙55°1/8 40 3.145 3.03 2.70 M1.7 0.35 1.68 1.61 1.42 5/32 32 3.945 3.795 3.38 M2.0 0.40 1.98 1.89 1.68 3/16 24 4.732 4.592 4.00 M2.3 0.40 2.28 2.19 1.98 1/4 20 6.32 6.165 5.45 M2.5 0.45 2.48 2.38 2.15 5/16 18 7.905 7.737 6.94 M3.0 0.50 2.98 2.88 2.60 3/8 16 9.49 9.312 8.40 M3.5 0.60 3.47 3.36 3.02 7/16 14 11.07 10.88 9.84 M4.0 0.70 3.98 3.83 3.40 1/2 12 12.66 12.46 11.22 M4.5 0.75 4.47 4.36 3.88 9/16 12 14.25 14.04 12.81 M5.0 0.80 4.98 4.83 4.30 5/8 11 15.83 15.61 14.27 M6.0 1.00 5.97 5.82 5.18美制粗牙60°4# 40 2.824 2.695 2.37 M7.0 1.00 6.97 6.82 6.18 5# 40 3.154 3.026 2.69 M8.0 1.25 7.96 7.79 7.02 6# 32 3.484 3.333 2.91 M9.0 1.25 8.96 8.79 8.01 8# 32 4.142 3.991 3.57 M10 1.50 9.96 9.77 8.84 10# 24 4.8 4.618 4.05 M11 1.50 10.97 10.73 9.84 12# 24 5.461 5.279 4.70 M12 1.75 11.95 11.76 10.7 1/4 20 6.322 6.117 5.45 M14 2.00 13.95 13.74 12.5 5/16 18 7.907 7.687 6.93 M16 2.00 15.95 15.74 14.5 3/8 16 9.491 9.254 8.40 M18 2.50 17.95 17.71 16.2 7/16 14 11.08 10.82 9.83 M20 2.50 19.95 19.71 18.2 1/2 13 12.66 12.39 11.32国标细牙M4.0 0.50 3.97 3.86 3.58 9/16 12 14.25 13.96 12.80 M4.5 0.50 4.47 4.36 4.07 5/8 11 15.83 15.53 14.26 M5.0 0.50 4.97 4.86 4.57 美制4# 48 2.877 2.713 2.44 M6.0 0.75 5.97 5.85 5.41 5# 44 3.157 3.036 2.7360° M7.0 0.75 6.97 6.85 6.41 粗牙60°6# 40 3.484 3.356 3.02 M8.0 1.00 7.97 7.83 7.24 8# 36 4.145 4.006 3.63 M9.0 1.00 8.97 8.83 8.24 10# 32 4.803 4.651 4.23 M10 1.00 9.97 9.82 9.23 12# 28 5.461 5.296 4.81 M10 1.25 9.96 9.81 9.07 1/4 28 6.324 6.16 5.68 M12 1.25 11.97 11.76 11.07 5/16 24 7.909 7.727 7.16 M12 1.50 11.96 11.79 10.89 3/8 24 9.497 9.315 8.74 M14 1.50 13.96 13.79 12.89 7/16 20 11.08 10.87 10.18 M16 1.50 15.96 15.79 14.89 1/2 20 12.67 12.46 11.76 M18 1.50 17.95 17.73 16.86 9/16 18 14.25 14.03 13.25 M20 1.50 19.95 19.65 18.85 5/8 18 15.83 15.62 14.83类别规格牙数或牙数成品外径线径类别规格牙数或牙数成品外径线径最大最小±0.02mm 最大最小±0.02mm国标7660° M3.0 1.2 3.0 2.85 2.38美制铁板A牙60°2# 32 2.23 2.13 1.78 M3.5 1.4 3.5 3.35 2.75 3# 28 2.56 2.46 2.08 M4.0 1.6 4.0 3.85 3.15 4# 24 2.89 2.79 2.28 M4.5 1.8 4.5 4.35 3.47 5# 20 3.30 3.20 2.60 M5.0 2 5.0 4.85 3.90 6# 18 3.58 3.45 2.78 M6.0 2.5 6.0 5.85 4.67 7# 16 4.01 3.86 3.10日制A 牙铁铁钉60° M2.0 32 2.10 2.00 1.70 8# 15 4.26 4.11 3.30 M2.3 32 2.40 2.30 1.95 9# 14 4.55 4.40 3.45 M2.6 28 2.70 2.60 2.10 10# 12 4.92 4.77 3.75 M3.0 24 3.10 3.00 2.42 12# 11 5.60 5.46 4.30 M3.5 18 3.65 3.50 2.83 14# 10 6.45 6.29 5.05 M4.0 16 4.15 4.00 3.25美制铁板AB牙60°2# 32 2.23 2.08 1.78 M4.5 14 4.65 4.50 3.60 3# 28 2.56 2.46 2.05 M5.0 12 5.20 5.00 4.00 4# 24 2.89 2.74 2.28 M6.0 10 6.20 6.00 4.85 5# 20 3.30 3.20 2.57 M8.0 9 8.20 8.00 6.48 6# 20 3.53 3.43 2.80日制AB 牙铁铁钉M2.0 40 2.00 1.90 1.65 7# 19 3.91 3.78 3.13 M2.3 32 2.30 2.20 1.85 8# 18 4.21 4.04 3.38 M2.6 28 2.60 2.50 2.10 10# 16 4.80 4.65 3.80 M3.0 24 3.00 2.90 2.40 12# 14 5.40 5.31 4.38 M3.5 20 3.50 3.40 2.83 1/4 14 6.25 6.05 5.18 M4.0 18 4.00 3.85 3.25 墙板钉细6# 17 3.60 3.40 2.70 M4.5 16 4.50 4.35 3.60 7# 16 4.00 3.75 3.0360° M5.0 16 5.00 4.85 4.03 牙60°8# 15 4.30 4.05 3.20 M6.0 14 6.00 5.85 4.95 10# 12 4.95 4.70 3.72 M8.0 12 8.00 7.85 6.70 墙板钉粗牙60°6# 9 3.90 3.65 2.65日制木螺丝60° M2.7 1.2 2.77 2.63 2.10 7# 9 4.20 3.90 2.90 M3.1 1.3 3.17 3.03 2.40 8# 9 4.60 4.30 3.20 M3.5 1.4 3.60 3.40 2.75 10# 8 5.30 4.90 3.70 M3.8 1.6 3.90 3.70 3.00德标(C/B)钉40°M2.5 1.1 2.5 2.25 1.80 M4.1 1.8 4.20 4.00 3.20 M3.0 1.35 3.0 2.75 2.10 M4.5 2 4.60 4.40 3.50 M3.5 1.6 3.5 3.20 2.45 M4.8 2.1 4.92 4.68 3.70 M4.0 1.8 4.0 3.70 2.78 M5.1 2.2 5.22 4.98 3.95 M4.5 2 4.5 4.20 3.10 M5.5 2.4 5.62 5.38 4.30 M5.0 2.2 5.0 4.70 3.45 M5.8 2.6 5.92 5.68 4.45 M6.0 2.6 6.0 5.70 4.20强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）===============如4.8级则此螺栓的抗拉强度为：400MPa屈服强度为：400*8/10=320MPa=================另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
常用标准件代号及其在图样上的标注
材料或级别
七 木螺钉类
1 GB100-86 开槽沉头木螺钉
Q235-A GB100-86 螺钉 10X100
Q235-A
八 双头螺柱类 1 GB898-88 双头螺柱 bm=1.25d 2 GB901-88 等长双头螺柱 B 级
8.8
GB898-88 螺柱 M10X50
8.8
8.8
GB901-88 螺柱 M12X100
GB5783-86 螺栓 M5X10
8.8
和B级
7 GB5784-86 六角头螺栓-细杆-B
8.8
级
GB5784-86 螺栓 M12X80
8.8
8 GB5785-86 六角头螺栓-细牙-A 和 8.8 B级
GB5785-86 螺栓 M12X1.5X80 8.8
9 GB5786-86 六角头螺栓 -细牙 -全 8.8 螺纹-A 和 B 级
——
89 — 99 — —
— 22 — 32 324
— 25 — 35 349
— 28 — 37 367
— 34 — 41 408
— 39 — 44 443
能 屈服点
σS
MPa 公称 min
180 190
240 240 320 340 300 300 400 420 480 480
—— ——
—— —— ——
8
12
三 垫圈类 1 GB93-87 标准型弹簧垫圈 2 GB95-85 平垫圈-C 级 3 GB97.1-85 平垫圈-A 级 4 GB848-88 小垫圈-A 级
65Mn 100HV 140HV 140HV
GB93-87 GB95-85 GB97.1-85 GB848-88
2015年常用螺钉与螺栓命名标准
2015年常用螺钉与螺栓命名标准2015年常用螺钉与螺栓命名标准1.目的：自公司成立以来，常用螺钉与螺栓的中文名称与规格型号没有明确的标准规定，造成管理混乱；因此对常用螺钉与螺栓进行了规范性的命名说明；方便日常采购、存储以及统一管理。
2.范围：3.类别：目前公司常用到的各类螺钉与螺栓等紧固件。
4.引用标准：GB 845-85 十字槽盘头自攻螺钉GB 846-85 十字槽沉头自攻螺钉GB 847-85 十字槽半沉头自攻螺钉GB 6560-86 十字槽盘头自攻锁紧螺钉GB 6561-86 十字槽沉头自攻锁紧螺钉GB 6562-86 十字槽半沉头自攻锁紧螺钉GB/T 5782-2000 六角头螺栓GB/T 5280-2002 自攻螺钉用螺纹GB/T 3106-82 螺栓、螺钉和螺柱的公称长度和普通螺栓的螺纹长度GB/T 70.1-2000 内六角圆柱头螺钉GB/T 193-2003 普通螺纹直径与螺距系列5.常用螺钉与螺栓标注说明：5.1非锁紧自攻螺钉标注说明本标准仅标注实用尺寸，实用尺寸包括（公称长度与公称直径），以十字槽盘头自攻螺钉举例说明；如图1所示。
图15.1.1非锁紧自攻螺钉公称直径规格表公称直径规格选择方法：首先，通过游标卡尺测量螺钉的公称直径；通过列表中提供的最小值（min）与最大值（max）范围，从而确定公称直径规格；如表1所示。
具体详细参数，可查阅GB/T 5280-2002。
公称直径规格ST1.5 ST1.9 ST2.2 ST2.6 ST2.9 ST3.3 ST3.5 ST3.9d max 1.52 1.90 2.24 2.57 2.90 3.30 3.53 3.91 min 1.38 1.76 2.10 2.43 2.76 3.12 3.35 3.73公称直径规格ST4.2 ST4.8 ST5.5 ST6.3 ST8.0 ST9.5d max 4.22 4.80 5.46 6.25 8.00 9.65 min 4.04 4.62 5.28 6.03 7.78 9.435.1.2非锁紧自攻螺钉公称长度规格表公称长度规格选择方法：首先，通过游标卡尺测量螺钉的公称长度；通过列表中提供的最小值（min）与最大值（max）范围，从而确定公称长度规格；如表2所示。
常用螺栓的标准及规格表
常用螺栓的标准及规格表常用螺栓的标准及规格表国家标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D或L<=150mm(按较小值)的螺栓;B级用于D>24或L>10D或L>150(按较小值)的螺栓外六角螺栓尺寸规格(如图)钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如，性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa 级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
常用螺丝规格表类别规格牙距成品外径线径类别规格牙数(每英寸)成品外径线径最大最小±0.02mm 最大最小±0.02mm国标粗牙60° M1.4 0.30 1.38 1.34 1.16英制粗牙55°1/8 40 3.145 3.03 2.70 M1.7 0.35 1.68 1.61 1.42 5/32 32 3.945 3.795 3.38 M2.0 0.40 1.98 1.89 1.68 3/16 24 4.732 4.592 4.00 M2.3 0.40 2.28 2.19 1.98 1/4 20 6.32 6.165 5.45 M2.5 0.45 2.48 2.38 2.15 5/16 18 7.905 7.737 6.94 M3.0 0.50 2.98 2.88 2.60 3/8 16 9.49 9.312 8.40 M3.5 0.60 3.47 3.36 3.02 7/16 14 11.07 10.88 9.84 M4.0 0.70 3.98 3.83 3.40 1/2 12 12.66 12.46 11.22 M4.5 0.75 4.47 4.36 3.88 9/16 12 14.25 14.04 12.81 M5.0 0.80 4.98 4.83 4.30 5/8 11 15.83 15.61 14.27 M6.0 1.00 5.97 5.82 5.18美制粗牙60°4# 40 2.824 2.695 2.37 M7.0 1.00 6.97 6.82 6.18 5# 40 3.154 3.026 2.69 M8.0 1.25 7.96 7.79 7.02 6# 32 3.484 3.333 2.91 M9.0 1.25 8.96 8.79 8.01 8# 32 4.142 3.991 3.57 M10 1.50 9.96 9.77 8.84 10# 24 4.8 4.618 4.05 M11 1.50 10.97 10.73 9.84 12# 24 5.461 5.279 4.70 M12 1.75 11.95 11.76 10.7 1/4 20 6.322 6.117 5.45 M14 2.00 13.95 13.74 12.5 5/16 18 7.907 7.687 6.93 M16 2.00 15.95 15.74 14.5 3/8 16 9.491 9.254 8.40 M18 2.50 17.95 17.71 16.2 7/16 14 11.08 10.82 9.83 M20 2.50 19.95 19.71 18.2 1/2 13 12.66 12.39 11.32国标细牙M4.0 0.50 3.97 3.86 3.58 9/16 12 14.25 13.96 12.80 M4.5 0.50 4.47 4.36 4.07 5/8 11 15.83 15.53 14.26 M5.0 0.50 4.97 4.86 4.57 美制4# 48 2.877 2.713 2.44 M6.0 0.75 5.97 5.85 5.41 5# 44 3.157 3.036 2.7360° M7.0 0.75 6.97 6.85 6.41 粗牙60°6# 40 3.484 3.356 3.02 M8.0 1.00 7.97 7.83 7.24 8# 36 4.145 4.006 3.63 M9.0 1.00 8.97 8.83 8.24 10# 32 4.803 4.651 4.23 M10 1.00 9.97 9.82 9.23 12# 28 5.461 5.296 4.81 M10 1.25 9.96 9.81 9.07 1/4 28 6.324 6.16 5.68 M12 1.25 11.97 11.76 11.07 5/16 24 7.909 7.727 7.16 M12 1.50 11.96 11.79 10.89 3/8 24 9.497 9.315 8.74 M14 1.50 13.96 13.79 12.89 7/16 20 11.08 10.87 10.18 M16 1.50 15.96 15.79 14.89 1/2 20 12.67 12.46 11.76 M18 1.50 17.95 17.73 16.86 9/16 18 14.25 14.03 13.25 M20 1.50 19.95 19.65 18.85 5/8 18 15.83 15.62 14.83类别规格牙数或牙数成品外径线径类别规格牙数或牙数成品外径线径最大最小±0.02mm 最大最小±0.02mm国标7660° M3.0 1.2 3.0 2.85 2.38美制铁板A牙60°2# 32 2.23 2.13 1.78 M3.5 1.4 3.5 3.35 2.75 3# 28 2.56 2.46 2.08 M4.0 1.6 4.0 3.85 3.15 4# 24 2.89 2.79 2.28 M4.5 1.8 4.5 4.35 3.47 5# 20 3.30 3.20 2.60 M5.0 2 5.0 4.85 3.90 6# 18 3.58 3.45 2.78 M6.0 2.5 6.0 5.85 4.67 7# 16 4.01 3.86 3.10日制A 牙铁铁钉60° M2.0 32 2.10 2.00 1.70 8# 15 4.26 4.11 3.30 M2.3 32 2.40 2.30 1.95 9# 14 4.55 4.40 3.45 M2.6 28 2.70 2.60 2.10 10# 12 4.92 4.77 3.75 M3.0 24 3.10 3.00 2.42 12# 11 5.60 5.46 4.30 M3.5 18 3.65 3.50 2.83 14# 10 6.45 6.29 5.05 M4.0 16 4.15 4.00 3.25美制铁板AB牙60°2# 32 2.23 2.08 1.78 M4.5 14 4.65 4.50 3.60 3# 28 2.56 2.46 2.05 M5.0 12 5.20 5.00 4.00 4# 24 2.89 2.74 2.28 M6.0 10 6.20 6.00 4.85 5# 20 3.30 3.20 2.57 M8.0 9 8.20 8.00 6.48 6# 20 3.53 3.43 2.80日制AB 牙铁铁钉M2.0 40 2.00 1.90 1.65 7# 19 3.91 3.78 3.13 M2.3 32 2.30 2.20 1.85 8# 18 4.21 4.04 3.38 M2.6 28 2.60 2.50 2.10 10# 16 4.80 4.65 3.80 M3.0 24 3.00 2.90 2.40 12# 14 5.40 5.31 4.38 M3.5 20 3.50 3.40 2.83 1/4 14 6.25 6.05 5.18 M4.0 18 4.00 3.85 3.25 墙板钉细6# 17 3.60 3.40 2.70 M4.5 16 4.50 4.35 3.60 7# 16 4.00 3.75 3.0360° M5.0 16 5.00 4.85 4.03 牙60°8# 15 4.30 4.05 3.20 M6.0 14 6.00 5.85 4.95 10# 12 4.95 4.70 3.72 M8.0 12 8.00 7.85 6.70 墙板钉粗牙60°6# 9 3.90 3.65 2.65日制木螺丝60° M2.7 1.2 2.77 2.63 2.10 7# 9 4.20 3.90 2.90 M3.1 1.3 3.17 3.03 2.40 8# 9 4.60 4.30 3.20 M3.5 1.4 3.60 3.40 2.75 10# 8 5.30 4.90 3.70 M3.8 1.6 3.90 3.70 3.00德标(C/B)钉40°M2.5 1.1 2.5 2.25 1.80 M4.1 1.8 4.20 4.00 3.20 M3.0 1.35 3.0 2.75 2.10 M4.5 2 4.60 4.40 3.50 M3.5 1.6 3.5 3.20 2.45 M4.8 2.1 4.92 4.68 3.70 M4.0 1.8 4.0 3.70 2.78 M5.1 2.2 5.22 4.98 3.95 M4.5 2 4.5 4.20 3.10 M5.5 2.4 5.62 5.38 4.30 M5.0 2.2 5.0 4.70 3.45 M5.8 2.6 5.92 5.68 4.45 M6.0 2.6 6.0 5.70 4.20强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）===============如4.8级则此螺栓的抗拉强度为：400MPa屈服强度为：400*8/10=320MPa=================另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
常用标准代号A
标准型弹簧垫圈
GB/T894.1-1986
轴用弹性挡圈A型
GB854-1988
单耳止动垫圈
GB/T886-1986
轴肩挡圈（滚动轴承用）
六、弹簧类
标准号
标准件名称
标准号
标准件名称
GB/T1973.2-1989
小型圆柱螺旋拉伸弹簧
GB/T2089-1994
圆柱螺旋压缩弹簧
GB/T1973.3-1989
带槽圆螺母
GB812-1988
圆螺母
GB806-1988
滚花高螺母
三、螺钉类
标准号
标准件名称
标准号
标准件名称
GB/T819.1-2000
H型十字槽沉头螺钉
GB/T70.1-2000
内六角圆柱头螺钉
GB71-1985
开槽锥端紧定螺钉
GB/T68-2000
开槽沉头螺钉
GB/T73-1985
开槽平端紧定螺钉
螺栓螺柱类螺栓螺柱类螺栓螺柱类111螺栓类螺栓类螺栓类gbt5780200gbt5780200gbt5780200六角头螺栓六角头螺栓六角头螺栓ccgbt7981988gbt7981988gbt7981988活节螺栓活节螺栓活节螺栓gbt5781200gbt5781200gbt5781200六角头螺栓六角头螺栓六角头螺栓cc级全螺纹级全螺纹级全螺纹gbt7991988gbt7991988gbt7991988地脚螺栓地脚螺栓地脚螺栓gbt5782200gbt5782200gbt5782200六角头螺栓六角头螺栓六角头螺栓aagbt371988gbt371988gbt371988tt形槽用螺栓形槽用螺栓形槽用螺栓gbt5783200gbt5783200gbt5783200六角头螺栓六角头螺栓六角头螺栓aa级全螺纹级全螺纹级全螺纹gbt271988gbt271988gbt271988六角头铰制孔用螺栓六角头铰制孔用螺栓六角头铰制孔用螺栓aagbt8971988gbt8971988gbt8971988gbt9001988gbt9001988gbt9001988gbt8981988gbt8981988gbt8981988gbt9011988gbt9011988gbt9011988等长双头螺柱等长双头螺柱等长双头螺柱bbgbt8991988gbt8991988gbt8991988gbt9531988gbt9531988gbt9531988等长双头螺柱等长双头螺柱等长双头螺柱cc螺母类螺母类螺母类gbt412000gbt412000gbt41200011型六角螺母型六角螺母型六角螺母ccgb8071988gb8071988gb8071988滚花薄螺母滚花薄螺母滚花薄螺母gb561988gb561988gb561988六角厚螺母六角厚螺母六角厚螺母gb391988gb391988gb391988方螺母方螺母方螺母ccgbt6172120gbt6172120gbt6172120000000六角薄螺母六角薄螺母六角薄螺母aagb9231988gb9231988gb9231988盖形螺母盖形螺母盖形螺母gb8101988gb8101988gb8101988小圆螺母小圆螺母小圆螺母gb8171988gb8171988gb8171988带槽圆螺母带槽圆螺母带槽圆螺母gb8121988gb8121988gb8121988圆螺母圆螺母圆螺母g
