常用件的特殊表示法螺纹56页PPT
合集下载
螺纹详细介绍分解PPT课件
第7页/共51页
4、锯齿形螺纹 (S)
锯齿形螺纹是 一种受单向力的 传动螺纹，牙型 为不等腰梯形， 一侧边牙型角为 30°，另一边牙 型角为3°，螺纹 种类代号为S。
第8页/共51页
返回本章界面
7-2 螺纹的画法和标注
1、外螺纹的画法： 大径粗实线，小径细实线，在投影为圆的视图中表
示大径的圆用粗实线画，表示小径的圆用细实线画3/4圈， 倒角的圆咳省略不画。一般近似地取小径=0.85大径
中等旋合长度不标注。
s40×7 Tr40×14(P7)LH
第14页/共51页
管螺纹的标注
管螺纹：管螺纹只注牙型符号、尺寸代号和旋向。 标注格式为： G1（右旋不标注） G——管螺纹代号 1——尺寸代号1英寸 管螺纹的尺寸代号不是螺纹的大径，而是管子孔径的近似值，管螺纹的大径、
小径和螺距查表可知。
第15页/共51页
单击图片演示动画
第19页/共51页
返回本章界面
四、双头螺柱的连接简化画法
第20页/共51页
返回本章界面
双头螺柱的连接
单击图片演示动画
第21页/共51页
返回本章界面
五、螺钉连接画法
单击图片演示动画
第22页/共51页
返回本章界面
7-4 键、销联结
一、键的种类
平键
半圆键
第23页/共51页
钩头楔键
返回本章界面
返回本章界面
7-3 螺纹紧固件
一、常用螺纹紧固件
第16页/共51页
二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000
双头螺柱（ bm＝1.25 d） GB/T 897—1988
开槽沉头螺钉 GB/T 68—2000
4、锯齿形螺纹 (S)
锯齿形螺纹是 一种受单向力的 传动螺纹，牙型 为不等腰梯形， 一侧边牙型角为 30°，另一边牙 型角为3°，螺纹 种类代号为S。
第8页/共51页
返回本章界面
7-2 螺纹的画法和标注
1、外螺纹的画法： 大径粗实线，小径细实线，在投影为圆的视图中表
示大径的圆用粗实线画，表示小径的圆用细实线画3/4圈， 倒角的圆咳省略不画。一般近似地取小径=0.85大径
中等旋合长度不标注。
s40×7 Tr40×14(P7)LH
第14页/共51页
管螺纹的标注
管螺纹：管螺纹只注牙型符号、尺寸代号和旋向。 标注格式为： G1（右旋不标注） G——管螺纹代号 1——尺寸代号1英寸 管螺纹的尺寸代号不是螺纹的大径，而是管子孔径的近似值，管螺纹的大径、
小径和螺距查表可知。
第15页/共51页
单击图片演示动画
第19页/共51页
返回本章界面
四、双头螺柱的连接简化画法
第20页/共51页
返回本章界面
双头螺柱的连接
单击图片演示动画
第21页/共51页
返回本章界面
五、螺钉连接画法
单击图片演示动画
第22页/共51页
返回本章界面
7-4 键、销联结
一、键的种类
平键
半圆键
第23页/共51页
钩头楔键
返回本章界面
返回本章界面
7-3 螺纹紧固件
一、常用螺纹紧固件
第16页/共51页
二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000
双头螺柱（ bm＝1.25 d） GB/T 897—1988
开槽沉头螺钉 GB/T 68—2000
螺纹基础知识ppt课件
螺纹旋向
判断方法：
螺旋线左低右高 为右旋
精选ppt课件2021
21
三、螺纹的种类
紧固螺纹、传动螺纹、管螺纹
四、螺纹的画法
1.外螺纹的画法
动态演示：外螺纹的规定画法
精选ppt课件2021
22
2.内螺纹的画法
3/4细实线圆，倒角省略
动态演示：内螺纹的规定画法
精选ppt课件2021
23
3.内外螺纹连接的画法
外螺纹 内螺纹
按螺旋的作用分
联接螺纹 传动螺纹
按母体形状分
圆柱螺纹 圆锥螺纹
精选ppt课件2021
18
圆柱螺纹
圆锥螺纹
管螺纹
精选ppt课件2021
19
二、螺纹的基本要素
D1（d1）：小径
D（d）：大径
D2（d2）：中径
P：螺距 Ph：导程
Ph =P×n
精选ppt课件2021
20
螺纹牙型及牙型角
2)测力矩扳手；
F
3)定力矩扳手；
4)测定伸长量。
测力矩扳手
LS LM
定力矩扳手
联接用三角形螺纹都具有自锁性，在静载荷和工作温度变化不大时，不会自动 松脱。但在冲击、振动和变载条件下，预紧力可能在某一瞬时消失，联接仍有 可能精松选动pp。t课高件温2下02的1 螺栓联接，由于温度变形差异等，也可能发生松脱3现0 象（ 如高压锅），因此设计时必须考虑防松。即防止相对转动。
双线螺纹单线螺纹ppt课件完整14按螺旋线的根数分按回转体的内外表面分按螺旋的作用分按母体形状分矩形螺纹三角形螺纹梯形螺纹锯齿形螺纹右旋螺纹左旋螺纹单线螺纹多线螺纹外螺纹内螺纹螺纹副ppt课件完整15外螺纹内螺纹ppt课件完整16按螺旋线的根数分按回转体的内外表面分按螺旋的作用分按母体形状分矩形螺纹三角形螺纹梯形螺纹锯齿形螺纹右旋螺纹左旋螺纹单线螺纹多线螺纹外螺纹内螺纹联接螺纹传动螺纹螺旋传动ppt课件完整17联接螺纹传动螺纹ppt课件完整18按螺旋线的根数分按回转体的内外表面分按螺旋的作用分按母体形状分矩形螺纹三角形螺纹梯形螺纹锯齿形螺纹右旋螺纹左旋螺纹单线螺纹多线螺纹外螺纹内螺纹联接螺纹传动螺纹圆柱螺纹圆锥螺纹ppt课件完整19圆柱螺纹圆锥螺纹管螺纹ppt课件完整20二螺纹的基本要素p
螺纹基础知识-PPT课件
数据分析与改进
对检验数据进行统计分析，找 出问题根源，持续改进提高产
品质量。
不合格品处理流程
不合格品隔离
将不合格品隔离存放，防止误 用或误发。
不合格品处理
根据评审结果对不合格品进行 处理，如返工、报废等。
不合格品标识
对不合格品进行明显标识，防 止与合格品混淆。
不合格品评审
组织相关人员对不合格品进行 评审，确定处理方案。
THANKS
感谢观看
检验标准内容
检验标准通常包括检验项 目、检验方法、检验设备、 抽样方案、判定规则等内 容。
质量控制关键环节把握
01
02
03
04
原料控制
对原料进行严格检验，确保原 料质量符合标准要求。
生产过程控制
对生产过程进行全面监控，及 时发现并解决问题，确保产品
质量稳定。
成品检验
对成品进行全数或抽样检验， 确保产品符合标准要求。
实际应用中注意事项
01
02
03
04
在选择测量工具时，应根据被 测螺纹的规格和精度等级选择
合适的测量工具。
在进行测量前，应对测量工具 进行校准和调整，确保其处于
良好的工作状态。
在进行测量时，应注意保持测 量工具和被测螺纹的清洁，避 免杂质和油污对测量结果的影
响。
对于高精度要求的螺纹测量， 应采用多次测量取平均值的方 法，以减小误差和提高测量精
06
牙型角（α） 螺纹牙型上相邻两牙侧间的夹角。
测量工具使用技巧
01
02
03
卡尺测量法
使用卡尺测量螺纹外径和 内径，需注意卡尺的测量 范围和精度等级。
螺纹环规测量法
使用螺纹环规测量螺纹中 径，需注意环规的规格和 精度等级与被测螺纹相匹 配。

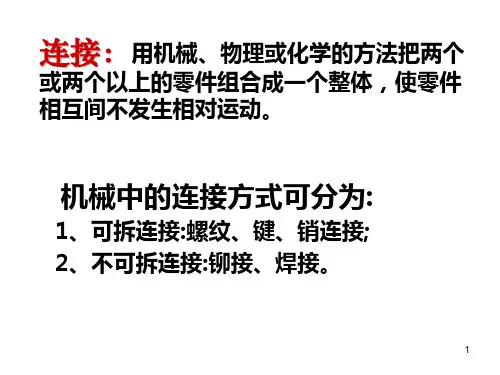

螺纹ppt课件
A 剖面线画到小径线
即粗实线位置
44
内螺纹的剖切画法
120度圆锥孔
倒角圆不画
剖面线画到粗实线 钻头直径等于内螺纹小径
45
螺纹相贯的画法
• 螺纹相贯时，只在钻孔与钻孔相交处画出 相贯线。
47
⒍ 螺纹连接的画法
A
A－A
按不剖画
A 旋入深度
内、外螺纹剖面线方向相反
• 画图要点： • 大径线和大径线对齐；小径线和小径线对齐。 • 旋合部分按外螺纹画；其余部分按各自的规定画。
（2）直径 牙底
公称直径
小径d1 大径d
牙顶
d1=0.85d
小径D1 大径D
17
圆柱螺纹的几何参数
（3）线数 单线：沿着一根螺旋线形 成，可以不标注。 多线：沿着二根或二根以 上螺旋线形成，必须标 注。
19
20
圆柱螺纹的几何参数
（4）螺距和导程 螺距（p ）：螺纹相邻两牙上对应点之间的轴向距离。 导程（Ph）：沿着一根螺旋线旋转一周的轴向距离。
56
螺纹的标注方法
Tr326LH 左旋
螺距 公称直径 梯形螺纹
B4014(p7) 螺距
导程 公称直径 锯齿形螺纹
57
M20×2
⒊ 标注方法
M20-7H
外螺纹
G1
管螺纹
内螺纹
注： • G右面的
数字不是 管螺纹的 大径，而 是它的尺 寸代号。
记住： 尺寸界线应 从大径引出！
58
螺纹联接的标注方法
搓丝机搓板
工件
10
螺纹末端
为了防止螺纹起始圈损坏和便于装配， 通常在螺纹起始处做出一定形式的末端。
11
45度倒角的标注
《常用螺纹基础知识》-全面螺纹讲解说明_图文
28 28
螺距P
0.907 0.907
牙高h
0.581 0.581
基面上的直径
大径D=d 小径D1=d1
7.723
6.561
9.728
8.566
基准 距离
4.0 4.0
有效螺 纹长度
6.5 6.5
1/4
19
1.337 0.856 13.157 11.445 6.0 9.7
3/8
19
1.337 0.856 16.662 14.950 6.4 10.1
2、非螺纹密封的管螺纹基本尺寸（GB 7307—87)
管螺纹的 尺寸代号
每25.4mm内的 螺纹牙数n
螺距P
1/4
19
1.337
3/8
19
1.337
1/2
14
1.814
5/8
14
1.814
3/4
14
1.814
7/8
14
1.814
1
11
2.309
11/8
11
2.309
牙高h
0.856 0.856 1.162 1.162 1.162 1.162 1.479 1.479
*4h
(5h4h)
用于精密螺纹，当要求配 合性质变动较小时采用
中等
*5H *6H *7H (5h6h) *6h,*6f (7h6h) (5G) (6G) (7G) (5g6g) *6g,*6e 7g6g
一般用途
粗糙
7H (7G)
(8h)
对精度要求不高或制造比
8g
较因困难时采用
注：
1）带“﹡”的公差带应优先选用；括号内的公差带尽可能不采用；
螺距P
0.907 0.907
牙高h
0.581 0.581
基面上的直径
大径D=d 小径D1=d1
7.723
6.561
9.728
8.566
基准 距离
4.0 4.0
有效螺 纹长度
6.5 6.5
1/4
19
1.337 0.856 13.157 11.445 6.0 9.7
3/8
19
1.337 0.856 16.662 14.950 6.4 10.1
2、非螺纹密封的管螺纹基本尺寸（GB 7307—87)
管螺纹的 尺寸代号
每25.4mm内的 螺纹牙数n
螺距P
1/4
19
1.337
3/8
19
1.337
1/2
14
1.814
5/8
14
1.814
3/4
14
1.814
7/8
14
1.814
1
11
2.309
11/8
11
2.309
牙高h
0.856 0.856 1.162 1.162 1.162 1.162 1.479 1.479
*4h
(5h4h)
用于精密螺纹，当要求配 合性质变动较小时采用
中等
*5H *6H *7H (5h6h) *6h,*6f (7h6h) (5G) (6G) (7G) (5g6g) *6g,*6e 7g6g
一般用途
粗糙
7H (7G)
(8h)
对精度要求不高或制造比
8g
较因困难时采用
注：
1）带“﹡”的公差带应优先选用；括号内的公差带尽可能不采用；
机械制图课件-第六章 第1节 螺纹
仍按各自的画法表示。 普通螺纹的联接画法
管螺纹的联接画法
四、螺纹的种类和标注
1.螺纹的种类
联接螺纹
起联接作用的螺纹
常用的有四种标准螺纹： 1）粗牙普通螺纹 2）细牙普通螺纹 3）管螺纹 4）锥管螺纹
管螺纹又分： 非螺纹密封的管螺纹 用螺纹密封的管螺纹
传动螺纹
用于传递动力和运动的螺纹 常用的有：
1）梯形螺纹 2）锯齿形螺纹
紧定螺钉在机器上也经常使用，以 防止两相配零件产生相对运动。
螺纹联接的防松 采用弹簧垫圈
采用双螺母
采用开口销和槽形螺母锁紧
图例
标记及解释
螺钉 GB/T 70.1 M10×40 表示螺纹规格d=M10、公称长度 l=40、性能等级
为8.8、表面氧化的A级内六角圆柱头螺钉。
表 7-2 常用螺纹紧固件图例、标记及解释
名称及国标号
图例
标记及解释
开槽沉头螺钉 GB / T 68-2000
螺钉 GB/T 68 M10×50 表示螺纹规格d=M10、公称长度 l=50、性能等级
为8.8、不经表面处理的A级开槽沉头螺钉。
表 7-2 常用螺纹紧固件图例、标记及解释
名称及国标号
图例
标记及解释
十字槽沉头螺钉 GB / T 819.1-2000
螺钉 GB/T 819.1 M10×50 表示螺纹规格d=M10、公称长度 l=50、性能等级
为4.8、不经表面处理的H型十字槽沉头螺钉。
螺纹紧固件的种类很多，常用的紧固件有螺栓、双头螺柱、螺钉、螺母、垫圈等，如下图所示。
一、螺纹紧固件的标记规定
螺纹紧固件的结构型式及尺寸都已标准化，属于标准件，需要时可从相应国家标准中查出。
表 7-2 常用螺纹紧固件图例、标记及解释
管螺纹的联接画法
四、螺纹的种类和标注
1.螺纹的种类
联接螺纹
起联接作用的螺纹
常用的有四种标准螺纹： 1）粗牙普通螺纹 2）细牙普通螺纹 3）管螺纹 4）锥管螺纹
管螺纹又分： 非螺纹密封的管螺纹 用螺纹密封的管螺纹
传动螺纹
用于传递动力和运动的螺纹 常用的有：
1）梯形螺纹 2）锯齿形螺纹
紧定螺钉在机器上也经常使用，以 防止两相配零件产生相对运动。
螺纹联接的防松 采用弹簧垫圈
采用双螺母
采用开口销和槽形螺母锁紧
图例
标记及解释
螺钉 GB/T 70.1 M10×40 表示螺纹规格d=M10、公称长度 l=40、性能等级
为8.8、表面氧化的A级内六角圆柱头螺钉。
表 7-2 常用螺纹紧固件图例、标记及解释
名称及国标号
图例
标记及解释
开槽沉头螺钉 GB / T 68-2000
螺钉 GB/T 68 M10×50 表示螺纹规格d=M10、公称长度 l=50、性能等级
为8.8、不经表面处理的A级开槽沉头螺钉。
表 7-2 常用螺纹紧固件图例、标记及解释
名称及国标号
图例
标记及解释
十字槽沉头螺钉 GB / T 819.1-2000
螺钉 GB/T 819.1 M10×50 表示螺纹规格d=M10、公称长度 l=50、性能等级
为4.8、不经表面处理的H型十字槽沉头螺钉。
螺纹紧固件的种类很多，常用的紧固件有螺栓、双头螺柱、螺钉、螺母、垫圈等，如下图所示。
一、螺纹紧固件的标记规定
螺纹紧固件的结构型式及尺寸都已标准化，属于标准件，需要时可从相应国家标准中查出。
表 7-2 常用螺纹紧固件图例、标记及解释
螺纹和螺纹紧固件要素表示法幻灯片PPT
说明
非螺纹
螺纹本身不具有密封性，如要求
密 封的 G 连接有密封性，可以压紧连接螺
管螺纹
纹副外的密封面，或在密封面间
添加密封物。用于管子、管接头、
旋塞、阀门等
梯 形
Tr 用于传递运动和动力，如机
螺
床丝杠、尾架丝杠等
纹
锯齿形 螺纹
B
用于传递单向压力，如千 斤顶螺杆
大径、小径和中径
大径—与外螺纹牙顶或内螺纹牙底相重合的假想圆柱直径; 小径—与外螺纹牙底或内螺纹牙顶相重合的假想圆柱直径;
注意剖视图中剖面线的画法。
二、螺纹标注的目的，主要是把螺纹的类型和参数体现出来。尺寸 界线要从大径引出。管螺纹要从大径处引出指引线，再行标注尺寸。
四、螺纹紧固件
1 常用螺纹紧固件及其标记
标记：名称 国标编号 规格和性能尺寸
例如：螺栓 GB5782-86 M8 × 40 (40指公称长度)
螺柱 GB897-88 M8 × 35 (35指公称长度)
标注：注于大径
管螺纹标注
特征代号 尺寸代号 公差等级--旋向代号
其中：特征代号分两类：1）用螺纹密封的管螺纹 ： Rc-圆锥内螺纹、 R-圆锥外螺纹 、 Rp-圆柱管螺纹 2）非螺纹密封的管螺纹 用G表示
尺寸代号指用于加工管螺
纹的管子孔径的英寸尺寸
公差等级 只对非螺纹密封的管
外螺纹，有两个等级A和B
旋向代号左旋用LH 右旋省略
标注：用指引线指向大径
2. 螺纹的工艺结构
•螺纹倒角：保护螺纹和便于安装
退刀槽：避免不完整螺纹
外退刀槽
•螺尾：退刀时深度渐浅的不完
整螺纹
内退刀槽
小结
一、在螺纹的规定画法中，要抓住三条线： ☆牙底用细实线表示 (用手摸不着的直径)。 ☆牙顶用粗实线表示 (用手摸得着的直径)。 ☆螺纹终止线用粗实线表示。
机械图样中的特殊表示法讲义PPT(29张)
•
14、一个人的知识，通过学习可以得到;一个人的成长，就必须通过磨练。若是自己没有尽力，就没有资格批评别人不用心。开口抱怨很容易，但是闭嘴努力的人更加值得尊敬。
•
15、如果没有人为你遮风挡雨，那就学会自己披荆斩棘，面对一切，用倔强的骄傲，活出无人能及的精彩。
•
16、成功的秘诀在于永不改变既定的目标。若不给自己设限，则人生中就没有限制你发挥的藩篱。幸福不会遗漏任何人，迟早有一天它会找到你。
•
17、一个人只要强烈地坚持不懈地追求，他就能达到目的。你在希望中享受到的乐趣，比将来实际享受的乐趣要大得多。
•
18、无论是对事还是对人，我们只需要做好自己的本分，不与过多人建立亲密的关系，也不要因为关系亲密便掏心掏肺，切莫交浅言深，应适可而止。
•
19、大家常说一句话，认真你就输了，可是不认真的话，这辈子你就废了，自己的人生都不认真面对的话，那谁要认真对待你。
•
6、无论你正遭遇着什么，你都要从落魄中站起来重振旗鼓，要继续保持热忱，要继续保持微笑，就像从未受伤过一样。
•
7、生命的美丽，永远展现在她的进取之中;就像大树的美丽，是展现在它负势向上高耸入云的蓬勃生机中;像雄鹰的美丽，是展现在它搏风击雨如苍天之魂的翱翔中;像江河的美丽，是展现在它波涛汹涌一泻千里的奔流中。
•
10、山有封顶，还有彼岸，慢慢长途，终有回转，余味苦涩，终有回甘。
•
11、人生就像是一个马尔可夫链，你的未来取决于你当下正在做的事，而无关于过去做完的事。
•
12、女人，要么有美貌，要么有智慧，如果两者你都不占绝对优势，那你就选择善良。
•
13、时间，抓住了就是黄金，虚度了就是流水。理想，努力了才叫梦想，放弃了那只是妄想。努力，虽然未必会收获，但放弃，就一定一无所获。
机械制图模块七任务1螺纹及螺纹紧固件表示法PPT课件
0.15d
⒊ 垫圈
1.5d 0.2d 1.1d 2.2d
d
⒋ 螺钉
0.3d
2d
0.6d
l
7.螺纹连接件及其画法
7.2常用螺纹紧固件画法：
（5）螺栓、螺柱、 螺母、比例画法（画 倒角的投影）
7.螺纹连接件及其画法
7.3常用螺纹紧固件标记及标注：
标记格式：名称 标准号 螺纹特征代号 规格
标记: 螺钉 GB/T67-2000 M10×45
（2）锥端紧定螺钉靠端
部锥面顶入机件上的小锥
坑起定位、固定作用。
Ⅱ
（3）柱端紧定螺钉利用
端部小圆柱插入机件上的
小孔或环槽起定位、固定
作用。
Ⅰ 2.5:1 0.2d
d
Ⅱ 2.5:1
0.4d
0.25d
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
1.螺纹的形成及其工艺结构
1.3螺纹的结构：
（2）螺纹末端：倒角（锥面）、平面、球面。 作用：便于安装；防止损坏螺纹。
圆锥面
平面
球面
1.螺纹的形成及其工艺结构
1.3螺纹的结构：
（3）螺纹收尾：退刀时形成的不完整螺纹部分。 （4）退刀槽：为防止出现螺尾而加工的环形槽。
螺纹收尾 退刀纹
外退刀槽
退出车刀 开始退刀
标记: 螺母 GB/T6170-2000 M16
标记: 双头螺柱 GB/T898-1988 M16×50
标记: 螺母 GB/T6178-1986 M16
7.螺纹连接件及其画法
⒊ 垫圈
1.5d 0.2d 1.1d 2.2d
d
⒋ 螺钉
0.3d
2d
0.6d
l
7.螺纹连接件及其画法
7.2常用螺纹紧固件画法：
（5）螺栓、螺柱、 螺母、比例画法（画 倒角的投影）
7.螺纹连接件及其画法
7.3常用螺纹紧固件标记及标注：
标记格式：名称 标准号 螺纹特征代号 规格
标记: 螺钉 GB/T67-2000 M10×45
（2）锥端紧定螺钉靠端
部锥面顶入机件上的小锥
坑起定位、固定作用。
Ⅱ
（3）柱端紧定螺钉利用
端部小圆柱插入机件上的
小孔或环槽起定位、固定
作用。
Ⅰ 2.5:1 0.2d
d
Ⅱ 2.5:1
0.4d
0.25d
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
1.螺纹的形成及其工艺结构
1.3螺纹的结构：
（2）螺纹末端：倒角（锥面）、平面、球面。 作用：便于安装；防止损坏螺纹。
圆锥面
平面
球面
1.螺纹的形成及其工艺结构
1.3螺纹的结构：
（3）螺纹收尾：退刀时形成的不完整螺纹部分。 （4）退刀槽：为防止出现螺尾而加工的环形槽。
螺纹收尾 退刀纹
外退刀槽
退出车刀 开始退刀
标记: 螺母 GB/T6170-2000 M16
标记: 双头螺柱 GB/T898-1988 M16×50
标记: 螺母 GB/T6178-1986 M16
7.螺纹连接件及其画法
常用件的特殊表示法螺纹课件
22
§6-1 螺纹及螺纹紧固件
二、螺纹紧固件的规定画法和标注
• 2.螺纹紧固件的 连接画法
• (1)螺栓连接
•
• 单个紧固件 • 的比例画法
PPT学习交流
23
§6-1 螺纹及螺纹紧固件
二、螺纹紧固件的规定画法和标注
• 2.螺纹紧固 件的连接画 法
• (1)螺栓连接
•
PPT学习交流
24
§6-1 螺纹及螺纹紧固件
梯形螺纹
长旋合长度 中径公差带7H
公称直径为40
螺距7线数2
公称直径为40mm的梯形螺纹,螺距7mm,导程14,线数2,右旋, 中径公差代号7H,长旋合长度。
PPT学习交流
18
§6-1 螺纹及螺纹紧固件
一、螺纹的规定画法和标注
3.螺纹的标注方法
• 螺纹标注注意事项： • （1）普通螺纹粗牙不标注。 • （2）右旋螺纹不标注，左旋螺纹注写“左”或LH。 • （3）螺纹公差带号中，前者为中径公差带代号，后者
PPT学习交流
20
§6-1 螺纹及螺纹紧固件
• 二、螺纹紧固件的规定画法和标注
1.装配图中螺纹 紧固件的简化 画法
PPT学习交流
21
§6-1 螺纹及螺纹紧固件
二、螺纹紧固件的规定画法和标注
•2.螺纹紧固件 • 的连接画法 •(1)螺栓连接
•
• 螺栓用于 连接不太厚并 能钻成通孔的 零件。
PPT学习交流
它主要有三角 形、梯形、锯齿 形和矩形等。
PPT学习交流
7
§6-1 螺纹及螺纹紧固件
•一、螺纹的规定画法和标注
• 1.螺纹的结构要素
• （2）公称直径
• 公称直径是指螺纹的基本尺寸。有大径、小径、中径。
螺纹的画法及标注-图文
★ 旋合部分按外螺纹画；其余部分按各自的规定画。
螺纹连接画图步骤：
A
A－A
A
★ 画外螺纹 ★ 确定内螺纹的端面位置
★ 画内螺纹及其余部分投影
19.4 螺纹的标注
⒈ 标注的基本格式
特征代号 公称直径 × 导程(P螺距)
— —
公差带代号
—— 旋合长度代号
中径和顶径 公差带代号
长：L 中等：N 短：S
c) 管螺纹的标注，应将其标准规定的标记注写在指引线 的横线上，指引线应由大径处引出。
19.3 螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线
普通螺纹 M 梯形螺纹 Tr
锯齿形螺纹 B
矩形螺纹
普通螺纹
粗牙普通螺纹
螺纹
连接螺纹
细牙普通螺纹
按用途分类
管螺纹 G
梯形螺纹
传动螺纹 （运动和动力） 锯齿形螺纹——千斤顶
矩形螺纹 ——丝杠
按标准化 程度分类
标准螺纹：牙型、大径、螺距符合国标 特殊螺纹：牙型符合，大径或螺距不符合 非标准螺纹：牙型不符合国标
车外螺纹
车内螺纹
3. 螺纹的结构
⑴ 螺纹末端
倒角（圆锥面）
平顶
圆顶（球面）
⑵ 螺尾和退刀槽
螺纹收尾
退刀纹
退出车刀
车刀 开始退刀
外退刀槽
内退刀槽
车 刀
4. 螺纹的要素-牙型、大径、旋向、螺距和线数 ⑴ 螺纹的牙型
《螺纹知识》PPT课件
精选PPT
18
示例： 1/4-20UNF-2A
螺纹等级代号 螺纹系列代号 每英寸牙数 公称尺寸
精选PPT
19
管螺纹
管螺纹实际上是一种特殊的惠氏英制螺纹。它的牙细而 浅，以避免过分削弱管壁；内外径无间隙，并作成圆顶，以 便结合紧密。ISO管螺纹由英国的管螺纹标准BS21演变而来， 将其全部尺寸利用公式（1in=25.4mm）将原标准表格中英 寸数值转化为毫米值，只把英寸值的公称尺寸代号保留下来， 它是尺寸代号，而不是尺寸值。世界各国都是以ISO标准为 蓝本制定的，我国的管螺纹标准与ISO / TC5颁布的管螺纹 标准得到了除美国以外的世界各国的采纳。
单线螺纹
精选PPT
双线螺纹
8
螺距和导程
相邻两牙在中径线上对应点间的轴向距离称为螺 距，用ｐ表示
同一条螺旋线上相邻两牙在中径线上对应点间的 距离称为导程，用ph表示
螺距=导程
导程 螺距
单线螺纹：ｐ= ph 多线螺纹：ｐ=ph/n
精选PPT
9
旋向
螺纹的旋向有左旋和右旋之分
若顺着螺杆旋进方向 观察，顺时针旋转时旋进 的螺纹称右旋螺纹，逆时 针旋转时旋进的螺纹称左 旋螺纹
34
螺纹规使用“手法”
精选PPT
35
精选PPT
36
旋向
导程（ｐ螺距）（多线时）
当为右旋螺纹时，“旋向”省略标注。左旋螺纹用“LH”表示
粗牙普通螺纹，螺距省略标注
精选PPT
14
米制螺纹
米制螺纹是一种使用最多的 紧固连接螺纹，其特点是规格多、 公差带种类多、旋合性好、易于 加工、连接牢固、适用范围广。
精选PPT
15
一.普通米制螺纹代号
《常用螺纹基础知识》_全面螺纹讲解说明 PPT
常用普通螺纹基本尺寸（GB/T 196-81)
常用普通螺纹基本尺寸（GB/T 196-81)
2、非螺纹密封的管螺纹基本尺寸（GB 7307—87)
H=0.960491P P=25.4/n H=0.640327P R=0.137329P n：每25.4mm内的牙数 D,d—内、外螺纹大径 D2,d2—内、外螺纹中径 D1,d1—内、外螺纹小径
第一章 度量单位
当今世界上长度计量单位主要有两种，一种为公制，计量单位为米
（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地 区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国 旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制）
1m =100 cm=1000 mm
《常用螺纹基础知识》_全面螺纹讲解说明
第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 第十章
目录
度量单位 螺纹的定义及分类 螺纹基本尺寸 螺纹的公差和旋合长度 我国常用螺纹的标记示例 螺纹的画法及其标注 螺纹零件的结构要素 螺纹紧固件的特点和应用 螺纹的旋向和辨别 螺纹的性能等级及典型加工工艺
第八章 螺纹紧固件的特点和应用
第九章、螺纹的旋向和辨别
1、螺纹的旋向 螺纹的旋向是指螺纹在圆柱面或圆锥面上的绕行方向。有左旋和右旋两种，顺
时针旋转时旋入的螺纹称为右旋螺纹，逆时针旋转时旋入的螺纹称为左旋螺纹，常 用的螺纹多为右旋螺纹，国标规定右旋螺纹不作标注，左旋则必需用 字母“LH”标 注，以示区别。
1cm=10mm 2、英制计量：（8进制）
1英寸=25.4 mm =8英分 英寸的细分单位：
例如：3/8×25.4 =9.52mm
相关主题
