计量器具培训教材课程
计量器具培训教材(1)
角度量具
A：直角尺 1：刀口直角尺 2：宽座直角尺 B：万能角度尺
v 平直板量具类
v 平台（平板） v 钢直尺 v 刀口形样板平尺
指示量具类
百分表 杠杆百分表 杠杆千分表
计量器具培训教材(1)
其它量具类
A：比较量具
1：量块
2：R规
3：塞尺
其它量具类
投影机 三次元 二次元 工具显微镜
v 螺纹量具
v 螺纹塞规 v 螺纹环规 v 螺纹定位规
指针波动同一方向即指示最大或最小为测量数,指针波 动反向则指针示的左右两个数相加为测量数; 4.0:注意事项 4.1:移动高度尺时,决不能用手拿住固定梁,否则会使精度降 低, 4.2:探头或划规接近物件,不可用力快速转动轮圏盘; 4.3:多尘处必要时可用防尘罩罩住
计量器具培训教材(1)
外径千分尺(千分
线上的数为整数,游标尺刻度线与尺身刻度线对齐的数为 小数,两数相加即为被测尺寸; 5.2:英制不计 6.0:测量注意事项 6.1测量时拿卡尺不要倾斜,应保持水平方向; 6.2防止撞击和受磁场影响;量爪的尖端不可作划线工具. 6.3测量完毕用酒精清洁卡尺,切勿喷防锈油;
59.4 2
读数方法:主尺读数+附尺 读数=实际测量尺寸
其它操作流程同游标(电子)卡尺; 计量器具培训教材(1)
孔距卡尺
仅用于测量物件孔中心距、边与孔中心间距; 其它操作流程同游标卡尺;
边到孔距的测量
孔到孔距的测量
计量器具培训教材(1)
尺
主尺
电池盖 量脚 紧固螺丝 固定夹
电源开关 液晶显示器
传动手轮
划线刀
底座
1.0: 作业前准备 1.1:测量用的磁块等物件; 1.2:视被测物件选择划规或杠杆表头; 1.3:检查锁死装置是否打开;
《计量器具培训》课件
在这个PPT课件中，我们将介绍计量器具培训的重要性以及培训内容和效果 评估方法，帮助员工提升计量器具的使用技能，保证计量结果的准确性和可 靠性。
为什么需要计量器具培训？
提高员工计量器具的使用技能，保证企业计量结果的准确性和可靠性，提高质量控制效率和效果。
计量器具基础知识
计量单位，计量器具分类，计量误差及控制。
计量器具的使用和操作
如何正确使用计量器具，计量器具的检验和维护，计量器具不合格的处理。
计量器具的校准和检验
校准的目的和意义，校准的方法和程序，计量器具检验的方法和标准。
1
培训效果评估
定义培训后的考核标准，培训后进行考核评估，对培训效果进行总结和反馈。
计量器具培训的建议和注意事项

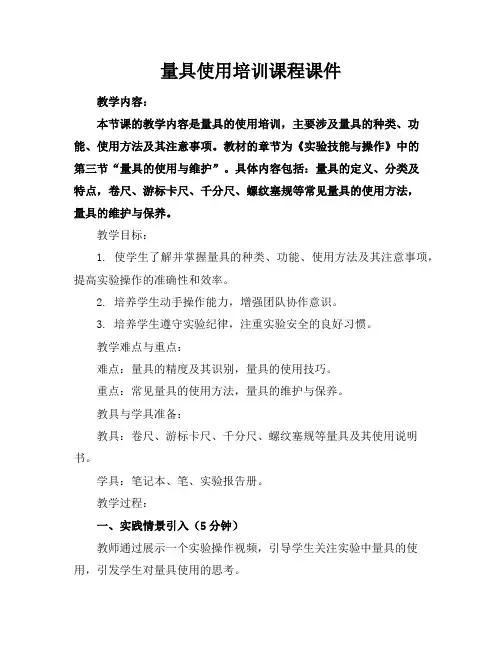

量具使用培训课程课件
量具使用培训课程课件教学内容：本节课的教学内容是量具的使用培训，主要涉及量具的种类、功能、使用方法及其注意事项。
教材的章节为《实验技能与操作》中的第三节“量具的使用与维护”。
具体内容包括：量具的定义、分类及特点，卷尺、游标卡尺、千分尺、螺纹塞规等常见量具的使用方法，量具的维护与保养。
教学目标：1. 使学生了解并掌握量具的种类、功能、使用方法及其注意事项，提高实验操作的准确性和效率。
2. 培养学生动手操作能力，增强团队协作意识。
3. 培养学生遵守实验纪律，注重实验安全的良好习惯。
教学难点与重点：难点：量具的精度及其识别，量具的使用技巧。
重点：常见量具的使用方法，量具的维护与保养。
教具与学具准备：教具：卷尺、游标卡尺、千分尺、螺纹塞规等量具及其使用说明书。
学具：笔记本、笔、实验报告册。
教学过程：一、实践情景引入（5分钟）教师通过展示一个实验操作视频，引导学生关注实验中量具的使用，引发学生对量具使用的思考。
二、知识讲解（15分钟）1. 教师讲解量具的定义、分类及特点。
2. 教师讲解常见量具的使用方法，并通过实物演示进行讲解。
3. 教师讲解量具的维护与保养方法。
三、分组讨论与实践（20分钟）1. 学生分组讨论量具使用中的注意事项，分享自己的心得体会。
2. 学生分组进行量具操作实践，教师巡回指导。
四、例题讲解（10分钟）教师通过例题讲解，让学生进一步理解和掌握量具的使用方法。
五、随堂练习（10分钟）学生独立完成随堂练习，教师批改并给予反馈。
板书设计：量具的种类、功能、使用方法及其注意事项作业设计：1. 请列举出你所知道的量具，并简要说明其功能。
3. 请描述量具的维护与保养方法。
课后反思及拓展延伸：教师对本节课的教学进行反思，分析教学中的优点和不足，为下一步的教学提供改进方向。
同时，鼓励学生积极参与量具使用的实际操作，提高自己的实践能力。
重点和难点解析：一、教学内容中的重点和难点重点：1. 常见量具的使用方法：这部分内容是教学的重点，因为学生需要通过实际操作来掌握量具的正确使用方法，这对于他们后续的实验操作和技能提升至关重要。
常规量具使用培训教材(PPT32页)
7
数显卡尺的使用
适用范围
卡尺测量属于接触测量，材料较软、 软薄的不能选择卡尺测量（如：弹 簧、五金薄垫片）。
卡尺上没有测力装置，使用卡尺测 量的力一般和推动尺框移动的力差 不多就行，测力过强，不但会使量 爪弯曲或磨损，且量爪在压力作用 下产生弹性变形，使测量的尺寸不 准确)。有资料说卡尺的测力＜10N。
编制：冯华兵
2017.9.9
正确的测量位置
在正确的位置测量尺寸，对测量结果正确性的影响远大于量 具精度的不足。
基础量具使用培训
2
计量器具的选择
正确合理的选用计量量具对保证零件、产品质量，提高测量效率和降低费 用具有重要意义。
一般来说，计量器具的选择主要取决于被测工件的精度要求，在保证 精度要求的前提下，也要考虑尺寸大小、结构形状、材料与被测表面 的位置、工件的批量，使用量具的精度和经济性等因素。
基础量具使用培训
0.2-2mm
12
数显卡尺的使用
外尺寸测量示例 尽量将被测物体夹在靠近主尺的根部，使整个测定面紧挨着被测物 体。卡尺两测量面的联线应垂直于被测量表面，不能歪斜。
NOK
被测物没有靠近主尺的根 部，这样被测物容易倾斜， 从而造成测量的误差
计量器具管理培训教材
三、计量器具管理的定义及分类
计量器具的分类
B类 A类
分类
C类
6
三、计量器具管理的定义及分类
计量器具的分类
A类（一年检定）包含企业最高计量标准；列入国家强制检定范围； 产品关键参数质量检验用，调试使用；工艺过程中关键参数控制、检测 用的：百分表、超声波测厚仪、大量程百分表、游标卡尺、带表游标卡 尺、风速计、管型测力计、合像水平仪、红外线测温仪、接地电阻测试 仪、框式水平仪、拉力计、漏电保护器测试仪、内径百分表、钳形电流 表、深度千分尺、深度游标卡尺、数显游标卡尺、数字万用表、数字温 湿度表、涂层测厚仪、直流双臂电桥、铸铁平行平尺等 B类（一年检定）包含工艺过程一般参数的控制、检测用；企业内部一 般检验、试验中使用的；企业内物料、能源核算用的：测氧仪、交流电 压表、兆欧表等。
10
四、计量器具验收及检定
验收及检定
外观验收：器具外观质量良好，工艺好，包装印刷不失真。 资料验收：附有合格证，使用说明书。 送检定机构检定（一次性检验的器具自编号免检）。 有资质的检定单位 国家计量测试中心省计量科学研究院 市计量检测技术研究院 市机电工业理化计量中心 市计量质量检测研究所 公司计量室
1
各工区/部门（兼
2
各工区/部门（兼 职）计量管理员 应及时取回己标 定好的测量和试 验设备。
3
计量管理员应将 本工区/部门测量 和试验设备使用 中的任何技术问 题，及时向物资 计量员报告，以 便及时进行处理。
4
各部门计量管理 员可在计量管理 软件中查询本部 门在有效期内使 用的测量和试验 设备清单。
损坏 检定不合格
报废处理
项目领用 项目维护 新购检定 合格器具 录入台帐 失效前一 周 发 出 《周期检 定 通 知 单》，进 行回收
量具培训教材
百分表的特点与缺点
特点：
体积小，结构紧凑，读数方便，测 量范围大，用途广。
缺点：
齿轮传动的磨损和传动间隙会产生 测量误差，影响测量精度。
百分表的使用方法：
1、测量前，先要检查表蒙玻璃是否破裂或脱落， 测量头、测量杆、套筒等是否有磁份或锈蚀。表 盘和指针有无松动现象。检查指针的稳定性。 2、查看量具检定合格证是否在有效期内。多次拔 动测量头，指针应能回到原位。使用前将百分表 装夹在表架或专用支架上，夹紧力要适当，不宜 过大或过小，为了检验一下百分表装夹的可靠性， 可把测量杆提起1至2mm，轻轻放下，反复二三次， 如对零位置无变化，则表示装夹可靠方可使用。
外径百分尺读数=7+0.5+35x0.01=7.85mm 外径百分尺读数=5+27x0.01=5.27mm
外径千分尺正确使用及日常保养： 1、量具是否有确认标识，是否在有效期内。 2、检查各部分相互作用。 3、0-25mm千分尺使用前应将测砧与测微螺杆的工 作面擦干净，然后轻轻的旋转测力装置，使其两工 作面贴合并观察固定套管上零线是否与微分筒的零 线对齐，25mm 以上用校对棒校零。 （用校对棒校零应加上校对棒的修正量） 即：校对棒的修正量为+0.008，如果测量工件为 ф 19.02，则实际尺寸为19.02-0.008=19.012。 4、测量时测微螺杆轴线与被测工件不要倾斜转动 微分筒，当测量面将与工作表面接触时应改为转动 测力装置，当发出‘‘咔咔’’声后方可读数，最 好在工件上读出。如必须取下应用锁紧装置在轻轻 滑出千分尺。
注意事项：
读数时，应使视线垂直于卡尺的刻度线， 且不要在光线不好的地方进行测量。测 量内孔直径时，应使量爪的测量线通过 孔心，取其最大值。测内槽时应使测量 线垂直槽壁，取其最小值。用带深度卡 尺测孔深和高度时，深度尺需垂直不能 倾斜，测力要适当，力过大过小均会增 大测量误差。
计量基础知识及计量器具的管理培训教材
计量基础知识及计量器具的管理培训教材一、计量基础知识：1、计量的定义：实现单位统一，量值准确可靠的活动。
(注:单位是指国际单位制单位、国家统一的计量单位。
)国际单位制单位：长度米 m 质量千克 kg 时间秒 s 电流安 A 热力学温度开尔文 K 物质的量摩尔 mol 发光强度坎德拉 cd量值：一般由一个数乘以测量单位所表示的特定量的大小。
CMC 国家强制的生产计量器具的标识，可以用来识别计量器具。
2、什么是计量器具？定义：单独地或连同辅助设备一起用以进行测量的器具。
3、计量器具的分类非常广泛目前我公司主要有:电学、长度、力学、温度、衡器等几大类。
4、计量器具的选用：技术和经济，即技术上先进可行，经济上合理。
技术性评价可分为以下几个方面：a、技术性能:（精度、功能及效率等）满足生产过程要求和达到质量控制要求。
b、可靠性：设备稳定性。
c、可维修性：便于检查、维修，零配件通用化和标准化程度高。
d、灵活性：设备适应性、通用性和配套性，能用于多种检测，易于其它设备配套。
e、安全性：不会对操作者造成伤害，不会或很少产生废气和烟尘，尽量选用环保型。
f、低耗能：节能g、其它：操作方便、交货期、售后等。
设备经济性评价是指不仅要考虑设备的价格，还要关注后续的维修、维护及消耗品。
5、检定和校准检定：为了评定计量器具的计量特性（准确度、稳定度、灵敏度等），确定其是否符合法定要求所进行的全部工作。
就是按照计量检定规程的检定步骤，确定计量器具是否符合规定的技术要求，出具证书或加盖检定印记等。
校准：是在规定条件下，为确定计量器具示值误差的一组操作，以便调整仪器或对示值加以修正，校准结果可以给任何标尺上的标记赋值，也可以确定其它计量特征。
两者主要区别：a、检定是对计量器具的计量特性进行全面的评定，而校准主要是确定其示值误差；b、检定要对该器具作出合格与否的结论，具有法制性，而校准并不判断计量器具的合格与否；c、出具的证书不同。
计量器具使用培训教材
计量器具使用培训教材目录第一章钢直尺、内外卡钳及塞尺 (3)一钢直尺 (3)二内外卡钳 (3)三塞尺 (6)第二章游标读数量具 (8)一游标卡尺的结构型式 (8)二游标卡尺的读数原理与读数方法 (9)三游标卡尺的测量精度 (11)四游标卡尺的使用方法 (12)五游标卡尺应用举例 (14)六高度游标卡尺 (16)七深度游标卡尺 (16)八齿厚游标卡尺 (17)第三章螺旋测微量具 (19)一外径百分尺的结构 (19)二百分尺的工作原理与读数方法 (21)三百分尺的精度及其调整 (22)四百分尺的使用方法 (23)五百分尺的应用举例 (24)六杠杆千分尺 (25)七内径百分尺 (25)八内测百分尺 (27)九三爪内径千分尺 (27)十公法线长度千分尺 (27)十一壁厚千分尺 (28)十二板厚百分尺 (28)十三尖头千分尺 (28)十四螺纹千分尺 (29)十五深度百分尺 (29)十六数字外径百分尺 (29)第四章量块 (30)一量块的用途与精度 (30)二成套量块与量块尺寸的组合 (30)三量块附件 (31)第五章指示式量具 (33)一百分表的结构 (33)二百分表与千分表的使用方法 (33)三杠杆百分表 (37)四杠杆百分表与千分表的使用方法 (37)五内径百分表 (40)六内径百分表的使用方法 (41)第六章角度量具 (42)一万能角度尺 (42)二游标量角器 (43)三万能角尺 (44)四带表角度尺 (44)五中心规 (45)六正弦规 (45)七车刀量角台 (47)第七章水平仪 (49)一条式水平仪 (49)二框式水平仪 (50)三光学合像水平仪 (53)第八章量具的保护与保养 (55)参考文献 (56)第一章钢直尺、内外卡钳及塞尺一钢直尺钢直尺是最简单的长度量具，它的长度有150，300，500与1000 mm四种规格。
图1-1是常用的150 mm钢直尺。
.图1-1 150 mm钢直尺钢直尺用于测量零件的长度尺寸(图1-2)，它的测量结果不太准确。
某公司常规计量器具操作培训教材(PPT39页)
公司常规计量器具 操作培训
某公司常规计量器具操作培训教材(PPT39页 )
一、计量器具的定义 二、常用计量器具使用方法 三、计量器具的分类原则 四、计量器具的校准 五、计量器具日常维护及注意事项
何为计量?
❖ 计量:
是实现单位统一和量值准确可靠的测量；是研究测量、保证 测量统一和准确的科学
图D：140 ° ～ 230 °
图E：230 ° ～ 320 °
3）测量140 ° ～230 °的角度 把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交 线和基尺的尖楞对齐为止。把工件的被测量部位放在基尺和角尺短边的测量面 之间进行测量，如图D所示。
4）测量230 ° ～ 320 °的角度 把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。把工件的被 测量部位放在基尺和扇形板测量面之间进行测量，如图E所示。
1）测量0°～ 50 °的角度 把角尺和直尺全部安装上。把工件的被测量部位在基尺和直尺的测量面之间进 行测量。如图A所示。
2）测量50 °～ 140 °的角度 可把角尺卸下，把直尺装上，使它与扇形板连在一起。把工件的被测量部位放 在基尺和直尺的测量面之间进行测量，如图B所示。也可不卸下角尺，只把直尺 和卡块卸掉，再把角尺拉到下边来。把工件的被测量部位放在基尺和角尺长边 的测量面之间进行测量。如图C所示。
5、注意事项
1)使用前先擦净卡脚，然后合拢两卡脚使之贴合，检查主、副尺零线是否 对齐。若未对齐，应在测量后根据原始误差修正读数。
2)测量时，方法要正确，读数时要垂直于尺面，否则测量不正确。 3)当卡脚与被测工件接触后，用力不能过大，以免卡脚变形或磨损，降低
测量的准确度 4)不得用卡尺测量毛坯表面。
计量器具培训课件(PPT 63页)
★ 数显卡尺测量过程中的注意事项：
1.测量产品时,卡尺的测量面不可倾斜; 2.测量时,用力要均匀,产品保持要掉不掉的状态； 3.卡尺的液晶显示处不可碰油、碰水； 4.测量零件时,零件上不能有异物,并在常温下测量； 5.使用时,必须轻拿轻放,不可掉到地上。 6、不能用卡尺测量运动中的物件，以免测量爪损伤。 7、测量完成后，要先将游标尺拉开，然后才能与被测物件分离，以免测
★ 数显卡尺测量步骤：
3、根据实际情况，选择所需的测量方式。
● 外爪测量 长，宽，厚度，外径等 （见图一）
● 内爪测量 内径
（见图二）
● 深度尺测量 深度
（见图三）
图一：外径测量
图二：内径测量
图三：深度测量
4、移动游标，用卡尺的外爪，内爪或深度尺卡住被测物体，当数显 稳定时，读出其显示数值并做好记录。
2、“K1”开关扳到通位置，等稳定后（约 5 分钟），调节检 流计指针在零位。
3、灵敏度旋钮放在最低位置。
★ 直流双臂电桥的使用方法：
将被测电阻，按四端连接法，接在电桥相应的C1、P1、P2、C2、 的接线柱上。如下图所示，AB之间为被测电阻。
★ 直流双臂电桥的使用方法：
5、估计被测电阻值大小，选择适当倍率位置，先按“G”按钮，再按“B” 按钮，调节步进读数和滑线读数，使检流计指针在零位上。如发现检流计灵 敏度不够，应增加其灵敏度，移动滑线盘 4 小格，检流计指针偏离零位约 1 格，就能满足测量要求。在改变灵敏度时，会引起检流计指针偏离零位，在 测量之前，随时都可以调节检流计零位。被测电阻按下式计算： 被测电阻值=倍率读数×（步进读数+滑线读数）
2024版计量基础知识(培训教材)ppt课件
推动科技发展
维护社会公正
精确的测量结果是科学研究和技术创新的基 础，是推动科技发展的重要保障。
计量涉及到社会生活的各个方面，如医疗、 环保、安全等，准确的计量结果可以维护社 会公正和人民利益。
2024/1/28
6
02
计量单位与单位制
2024/1/28
7
计量单位的概念与分类
2024/1/28
计量单位的概念
网络化测量
借助互联网技术，实现远程测 量、数据共享等功能，提高测 量便捷性。
高精度测量
随着科技的不断进步，对测量 精度的要求越来越高，高精度 测量技术将得到广泛应用。
2024/1/28
智能化测量
利用人工智能、大数据等技术， 实现测量过程的自动化、智能 化。
绿色化测量
注重环保、节能理念在计量技 术中的应用，推动绿色化测量 技术发展。
01
02
03
04
古代计量
以实物为基准，如长度用人体 部位、容量用谷物堆等。
2024/1/28
近代计量
以自然现象为基准，如时间以 地球自转、公转周期为准。
现代计量
以原子、分子等微观现象为基 准，实现高精度、高稳定性测
量。
当代计量
向数字化、智能化、网络化方 向发展，形成现代计量体系。
25
计量技术面临的挑战与机遇
2024/1/28
高精度
计量器具的测量精度通常高于普通测量工具，能够满足高精 度测量的需求。
高可靠性
计量器具的测量结果具有可重复性和一致性，能够确保测量 数据的准确性和可靠性。
12
测量方法的分类与选择
测量方法的分类
根据测量原理的不同，测量方法可分为直接测量和间接测量；根据测量方式的不同， 可分为接触式测量和非接触式测量。
量具使用方法培训教材
量具使用方法培训教材第一章量具的概述一、按用途分类：1、标准计量器具：是指测量时体现标准的测量器具，通常用来校对和调整其它计量器具，或作为标准量与补测几何量进行比较。
如线纹尺、量块、多面棱等。
2、通用计量器具：指通用性大、可用来测量某一范围内各种尺寸，并能获得具体读数值的计量器具。
如千分尺、千分表、测长仪等。
3、专用计量器具：是指用于专门测量某种或某个特定几何量的计量器具。
如量规、圆度仪等。
二、我司目前常用的长度计量器具1、钢直尺、卷尺2、游标卡尺3、千分尺4、杠杆内径千（百）分表第二章 量具的使用方法第一节 钢直尺 卷尺一、 钢直尺：是最简单的长度量具，主要用于测量长度尺寸，它的测量结果不太准确。
1、规格：150 300 500 1000 mm 等四种2、分度值：1mm3、主要使用场合：对测量精度要求不高的零件。
二、 卷尺第二节 游标卡尺一、 种类：游标卡尺、高度游标卡尺、深度游标卡尺、游标量角尺（万能角度尺）和齿厚游标卡尺等。
二、 应用范围：测量零件的外径、内径、长度、宽度、厚度、高度、深度、角度及齿轮的齿厚等。
三、 游标卡尺的结构型式：1、带用刀口形的上下量爪和带有深度尺的型式。
2、带用内外测量面的下量爪和带有刀口形的上量爪的型式。
3、带有内外测量面的下量爪的型式。
四、 游标卡尺的结构五、 游标卡尺读数方法：游标零线左边的主尺刻线读数（大于1mm ），而比1mm 小的小数部份，可借助游标读数机构读出。
主尺读数+游标读数=所测值 六、 使用方法及步骤1、使用前的校准检查2、测量零件：先把游标卡尺活动量爪张开把零件贴靠在固定的量爪上，然后长动活动量爪，用轻微的压力使活动量爪慢慢靠近零件，有微调螺母应使用微调螺母。
游标与被测零件接触时，不允许过分地施加压力，所用压力仅仅使两量爪恰好能接触零件表面就行，零件能在量爪间自由滑动。
3、读数.顺口溜量爪贴合无间隙，主尺游标两结零。
尺框活动能自如，不松不紧不摇晃。
