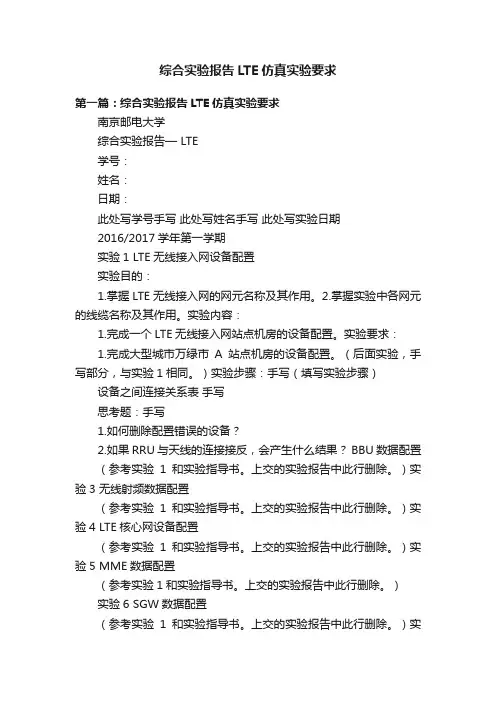

综合实验报告—LTE学号：姓名：日期：2016/2017学年第一学期实验1 LTE无线接入网设备配置实验目的：1. 掌握LTE无线接入网的网元名称及其作用。
2. 掌握实验中各网元的线缆名称及其作用。
实验内容：1. 完成一个LTE无线接入网站点机房的设备配置。
实验要求：1. 完成大型城市万绿市A站点机房的设备配置。
实验步骤：设备配置步骤如下：1.单击仿真平台中的“设备配置”按钮，然后选择仿真场景中的某站点机房。
2.添加设备：包括BBU、RRU、ANT、PTN、ODF、GPS。
3.连接RRU和ANT。
ANT1连接到RRU1，使用“天线跳线”，将ANT1左边1脚和RRU的1脚，同理将对应的4脚连接起来。
因为默认使用的是2×2的天线模式。
注意相互对应，不能连串。
4.连接RRU和BBU。
使用“成对LC-LC光纤”，把TX0-RX0~TX2-RX2与RRU1~RRU3对应连接起来。
5.连接BBU和GPS。
使用“GPS馈线”，一端将馈线与GPS连接，另一端连接到BBU的IN口。
6.连接BBU与PTN。
使用“成对LC-LC光纤”，点击设备指示图里的BBU，将光纤接到BBU的TXRX端口上，另一端连接到设备指示图里的PTN设备槽位1的GE1端口上。
7.连接ODF和PTN。
单击ODF进入到ODF架内部，使用“成对LC-FC光纤”，将某市站点机房和该市汇聚机房连接起来。
这里要使用两对LC-FC线，分别连接到PTN的端口3和4口上。
至此，该市某站点机房的设备配置就完成了，从“设备指示图”中可观察到设备间的连接情况。
设备之间连接关系表图3-1 万绿市核心网设备配置接口使用情况3.2.1 万绿市A站点机房设备配置表3-3 万绿市A站点机房设备配置设备本端接口对端接口线缆BBUwl-RAN_BBU_TX/RX wl-ACC-A_PTN1_1_4×GE_1 成对LC-LC光纤wl-RAN_BBU_TX0/RX0 wl-RAN_RRU1_OPT1 成对LC-LC光纤wl-RAN_BBU_TX1/RX1 wl-RAN_RRU2_OPT1 成对LC-LC光纤wl-RAN_BBU_TX2/RX2 wl-RAN_RRU3_OPT1 成对LC-LC光纤wl-RAN_BBU_IN wl-RAN_GPS_IN GPS馈线RRU1wl-RAN_RRU1_OPT1 wl-RAN_BBU_TX0/RX0 成对LC-LC光纤wl-RAN_RRU1_ TX0/RX0 wl-ANT1_ANT1 天线跳线wl-RAN_RRU1_ TX1/RX1 wl-ANT1_ANT4 天线跳线RRU2wl-RAN_RRU2_OPT1 wl-RAN_BBU_TX1/RX1 成对LC-LC光纤wl-RAN_RRU2_ TX0/RX0 wl-ANT2_ANT1 天线跳线wl-RAN_RRU2_ TX1/RX1 wl-ANT2_ANT4 天线跳线思考题：1.如何删除配置错误的设备？答：要对某个机架进行操作，则可鼠标点击该机架，之后可对改机架中的设备进行添加或者删除。
图中左下角有一个下拉菜单，也可以从中选择其他的机房。
2. 如果RRU与天线的连接接反，会产生什么结果？答：会导致天线波束赋性混乱，形成干扰，影响覆盖质量。
实验2 BBU数据配置1. 网元管理：eNodeB标识=1；无线制式=LTE TDD；移动国家码MCC=460；移动网号MNC=01。
2. IP配置：IP地址=10.10.10.10；掩码=255.255.255.0；网关=10.10.10.20。
3. SCTP配置：SCTP链路号=1；本端端口号=1；远端端口号=1；远端IP地址=1.1.1.1。
4. 静态路由配置。
静态路由编号=1；目的IP地址=3.3.3.1；网络掩码=255.255.255.255；下一跳IP地址=10.10.10.20。
5. 物理参数：RRU链路光口使能=1&2&3；承载链路端口=传输光口（与设备连接一致）。
实验3 无线射频数据配置1.频段指示：实验4 LTE核心网设备配置4.1LTE核心网机房设备添加4.1.1 MME添加和删除左击机架1出现图2-7所示界面，可以看到，左侧是一个机架，现在机架内没有设备；右侧下方是“设备池”，是可以添加到这个机架中的设备，可以根据需要选择。
假如现在配置一个大容量的核心网机房，则需要选择大型的MME、SGW和PGW设备。
为机架添加设备的基本操作步骤是：（1）在“设备池”中选择设备；（2）拖放该设备到机架。
如果要删除机架中的一个设备，只需将该设备拖出机架即可。
注意观察此时界面右侧的“设备指示图”的变化。
4.1.2 HSS添加：单击左上角的返回按钮，退回到万绿市核心网机房界面。
左击中间箭头指向的机架2，LTE 仿真实验指导书试用版- 13 -为该机架添加设备HSS。
如果MME等已采用大型号，则这里也应选择大型HSS。
注意观察此时界面右侧的“设备指示图”的变化。
4.1.3ODF机架添加：在万绿市核心网机房界面中，鼠标点击白色机架，即可完成ODF机架的添加，无需其他操作。
以上设备添加完成后，在万绿市核心网机房界面的右上部“设备指示图”中会出现已经添加的所有设备。
4.2仿真平台线缆类型和端口连接方法LTE核心网机房机架中设备添加完成后，可以对这些设备中的单板进行连接，也就是使用合适的线缆连接对应的设备。
双击机架中的设备或者双击“设备指示图”中的设备名称，接口出现该设备的配置界面。
如图2-8是MME的设备配置界面。
图2-8 MME设备配置界面4.2.1线缆类型单板之间用线缆连接，有多种线缆供选用。
线缆选择时首先观察本端和对端的接口形状，然后在“线缆池”中选取适当的线缆。
仿真平台中可以使用的线缆类型在设备配置界面右侧的“线缆池”中。
有8种类型的连线：成对LC-LC光纤、LC-LC光纤、成对LC-FC光纤、LC-FC 光纤、以以太网线、天线跳线、GPS跳线和GPS馈线。
“LC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
一般用于传输设备侧光接口。
“FC”接头是圆型带螺纹的金属接头，可插拔次数比塑料要多，一般用于ODF机架。
4.2.2端口连接端口连接的基本步骤是：（1）观察接口形状；（2）在“线缆池”中单击需要的线缆；（3）单击本端要连接的端口；（4）单击对端要连接的端口。
操作之后，可看到这两个端口已经用选定的缆线连接起来了。
同时注意观察“设备指示图”中连线的变化情况。
设备配置完成后，将鼠标放置在本端或者对端端口上，会出现端口连接的文字描述，这可用于检查设备连接时出现的错误。
4.3 LTE核心房机房设备端口连接4.3.1 LTE核心网设备的端口连接在设备配置界面中，亮色的单板是需要配置的。
注意观察这些单板的容量和槽位，例如图2-8中亮色的两块单板均为3×10GE，表示有3个接口，每个接口提供10×109bit/s的传输速率，使用3个接口可以任意。
这两块单板位于槽位7和8，SGW/PGW/HSS需要配置的单板也是在槽位7和8。
LTE核心网中这些设备的重要单板均采用主备用配置，槽位7是主用，槽位8是备用。
在练习中可以只配置主用板，也可以主备用单板都配置，本指导书只使用主用单板。
鼠标放置在某个接口上，会出现该接口线缆的连接情况，如图2-8所示，“本端接口：wl-core_MME_7_3×10GE_1”，表示这个接口是万绿市核心网机房的MME设备，第7槽位，该槽位提供3个10GE的接口，现在是第1个接口。
“对端接口：”现在为空，表示这个接口还没有与别的设备连接。
LTE核心网设备MME、SGW和PGW与交换机SW1之间的连接采用“成对LC-LC光纤”，HSS与SW1之间的连接采用“以太网线”。
4.3.2 交换机SW的端口连接图2-9是LTE核心网机房交换机SW1的设备配置界面，可以看到该设备提供了4种速率接口，槽位1~6速率是10GE，槽位7~12速率是40GE，槽位13~18速率是100GE，槽位19~24速率是GE。
注意GE速率的槽位与其他槽位接口形状不同，GE槽位的接口是以太网接口，而其他槽位的接口是光纤接口，这在选择连接线的时候要注意。
图2-9右侧文字说明本端端口“wl-core_SWITCH1_1_SWITCH_2”表示：万绿市核心网机房交换机SW1的机架1的接口2。
SW与MME、SGW和PGW之间采用“成对LC-LC连接”，本端和对端的速率应一致，可在10GE、40GE和100GE三种速率中选择。
SW与HSS之间的连接采用“以太网线”（因为HSS只提供以太网接口）。
图2-9 核心网机房SW1设备配置界面4.3.3 光纤配线架ODF的连接光纤配线架ODF配置界面如图2-10所示，ODF机架采用FC接口，是专为光纤通信机房设计的配线设备，具有固定、保护、终接光缆功能和调线功能。
本机房要发送出去的信号连接至ODF架的“T”接口，本端从“R”接口接收信号。
图中的ODF机架有7对接口，鼠标放置于某一接口上，会出现提示信息，如图中信息“本端接口：wl-core_ODF_1_ODF_3T”，表示这是万绿市核心网机房中第1个ODF机架的第3个发送接口。
图中“对端接口：”为空，表示该接口还没有与其他设备连接。
ODF机架右侧有对于本端和对端连接情况的说明，例如图中ODF机架第1对接口右侧说明，该对接口的本端是“万绿市核心网机房端口1”，对端是“万绿市承载中心机房端口2”，有说明的地方应按照说明进行连接。
ODF机架与SW之间的连接采用“成对LC-FC光纤”。
图2-10 ODF设备配置界面实验5 MME数据配置5.1. MME数据配置MME的数据配置命令最多，包括：全局移动参数、MME控制面地址、eNodeB对接配置、增加TA、与HSS对接配置、号码分析配置、与SGW对接配置、基本会话业务配置（APN地址解析、EPC地址解析、MME地址解析）、接口IP设置、路由配置。
MME数据配置说明如下：（1）全局移动参数，用于配置移动国家码MCC、移动网号MNC、国家号CC、国家目的码NDC、MME群组ID和MME代码。
（2） MME控制面地址，就是MME上的S11接口的IP地址。
（3） eNodeB对接配置，MME至eNodeB的偶联中，MME是服务器端，eNodeB是客户端。
（4）增加TA， TA（Tracking Area，跟踪区）是LTE/SAE系统为UE的位置管理新设立的概念。
其被定义为UE不需要更新服务的自由移动区域。
TA功能为实现对终端位置的管理，可分为寻呼管理和位置更新管理。
UE通过跟踪区注册告知EPC自己的跟踪区TA（Tracking Area）。
